PEXESATA2 - Carte électronique StarTech.com - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Contrôleur de bus PCI Express, 2 ports SATA III (6 Gbps)
Utilisation	Ajoute des connexions SATA à un ordinateur via un slot PCIe
Maintenance et Réparation	Vérifier régulièrement les connexions et les câbles, mise à jour des pilotes recommandée
Sécurité	Assurez-vous que l'ordinateur est éteint avant l'installation, éviter les décharges électrostatiques
Informations Générales	Compatible avec les systèmes d'exploitation Windows et Linux, installation simple

FOIRE AUX QUESTIONS - PEXESATA2 StarTech.com

Comment installer la carte d'extension StarTech.com PEXESATA2 ?

Pour installer la carte d'extension, éteignez votre ordinateur, ouvrez le boîtier, insérez la carte PEXESATA2 dans un slot PCIe disponible, puis refermez le boîtier et rallumez l'ordinateur.

La carte est-elle compatible avec mon système d'exploitation ?

La carte PEXESATA2 est compatible avec Windows et Linux. Vérifiez que votre système est à jour pour garantir la meilleure compatibilité.

Comment connecter un disque dur à la carte PEXESATA2 ?

Utilisez un câble SATA pour connecter le disque dur à l'un des ports SATA de la carte. Assurez-vous que le disque dur est alimenté correctement.

Que faire si la carte n'est pas reconnue par mon ordinateur ?

Vérifiez que la carte est correctement installée et que tous les câbles sont bien connectés. Essayez de mettre à jour les pilotes via le site de StarTech.

Est-ce que la carte prend en charge RAID ?

La PEXESATA2 ne prend pas en charge RAID matériel, mais vous pouvez utiliser des logiciels tiers pour configurer un RAID avec les disques connectés.

Quels types de disques durs puis-je utiliser avec la carte ?

Vous pouvez utiliser des disques durs SATA I, II et III avec la carte PEXESATA2.

La carte nécessite-t-elle une alimentation supplémentaire ?

Non, la carte PEXESATA2 ne nécessite pas d'alimentation supplémentaire, car elle est alimentée via le slot PCIe.

Où puis-je trouver les pilotes pour la carte ?

Les pilotes pour la carte PEXESATA2 peuvent être téléchargés sur le site Web de StarTech dans la section support.

La carte est-elle garantie ?

Oui, la carte PEXESATA2 est couverte par une garantie limitée de 2 ans. Veuillez consulter le site Web de StarTech pour plus de détails.

MODE D'EMPLOI PEXESATA2 StarTech.com

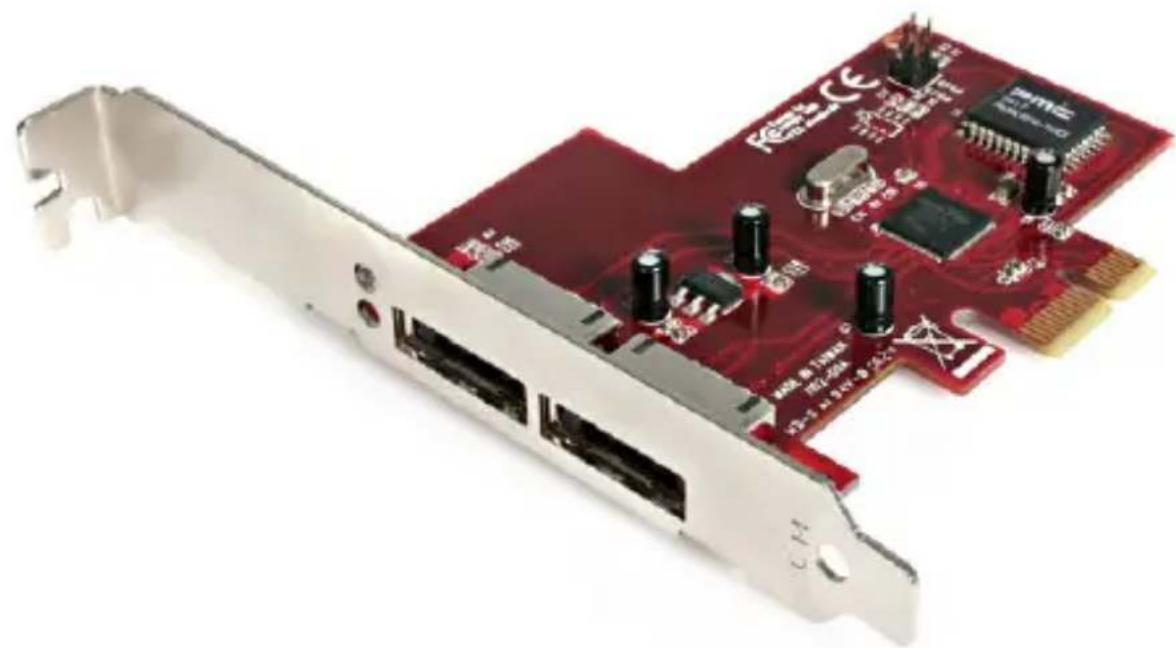

Carte Contrôleur eSATA PCI Express à 2 Ports

PEXESATA2

*Le produit actuel peut varier de la photo

FR: Guide de l'utilisateur - fr.startech.com

Pour les informations les plus récentes, veuillez visiter www.startech.com

Déclaration de conformité FCC

Cet équipement a été testé et déclaré conforme en tant que dispositif numérique de classe B, conformément à la section 15 des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des fréquences radio et, s'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n'existe aucune garantie que des interférences ne se produiront pas dans une installation de type particulier. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, pouvant être vérifié en mettant l'équipement hors tension, l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes:

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l'équipement et le récepteur.
• Branchez l'appareil dans une prise d'un circuit électrique différent de celui auquel le récepteur est connecté.
• Consulter votre revendeur ou un technicien radio / TV pour de l'aide.

Utilisation des marques, marques déposées, et d'autres dénominations et symboles protégés

Ce manuel peut faire référence à des marques, marques déposées, et d'autres dénominations et symboles protégés de sociétés tierces non liés en aucune façon à StarTech.com. Ces références sont à titre indicatif seulement et ne constituent pas une approbation d'un produit ou service par StarTech.com, ou un endossement du/des produit(s) auquel ce manuel s'applique par la société tierce en question. Indépendamment de toute reconnaissance directe dans le corps de manuel, StarTech.com reconnaît que toutes les marques, marques déposées, marques de service, et autres symboles et/ou dénominations protégées contenus dans ce manuel et les documents connexes sont la propriété de leurs détenteurs respectifs.

Table des Matières

Introduction ....1

Contenu de l'Emballage .... 1

Configuration Requise....1

Installation 2

Installation du Matériel....2

Installation du Logiciel....2

Vérification de l'installation....4

Mise à jour des Pilotes....4

Spécifications ....5

Informations sur la Garantie ....6

Introduction

Contenu de l'Emballage

• 1 x Carte Adaptateur e SATA PCI Express
• 1 x Support Format Réduit
- 1 x CD de Pilote
• 1 x Manuel d'Instruction

Configuration Requise

• Un lecteur de CD-ROM / DVD-ROM (pour l'installation du pilote)
• Un lecteur eSATA à connecter à l'ordinateur hôte
• Microsoft® Windows® 2000/ XP/ Server 2003/ Vista/ 7 (32/64-bit), Apple® Mac OS® 10.4.9/10.4.10/10.5.1, Linux®

Installation

Installation du Matériel

1. Arrêtez l'ordinateur. Par précaution supplémentaire, débranchez le cordon d'alimentation à l'arrière de l'ordinateur.
2. Ouvrez le boîtier de votre ordinateur. Dans la plupart des modèles, le boîtier est ouvert en enlevant les deux ou trois vis à l'arrière du boîtier et en faisant glisser le panneau qui recouvre l'arrière jusqu'à ce qu'il se libère. Si votre boîtier est de style tour, veiller à ce que vous retirez le panneau qui exposent le haut de la carte mère de l'ordinateur. C'est généralement le panneau de gauche, il y a de nombreux boîtiers de différentes conceptions, cependant, si vous n'êtes pas sûr de savoir comment ouvrir votre boîtier, consultez le manuel d'utilisation du boîtier ou contactez votre magasin d'informatique pour de l'aide.
3. Recherchez un logement PCI Express et retirer le support en métal qui recouvre le port correspondant vide. Vous aurez peut-être besoin d'un tournevis Phillips pour effectuer cette étape. Gardez la vis ! Vous en aurez besoin pour sécuriser la carte plus tard. Placez la carte au-dessus du logement PCI, veillez à ce que la carte est correctement alignée avec le logement. Insérez fermement la carte dans le logement, en distribuant la force uniformément sur toute la longueur du bord de la carte.
4. Sécurisez la carte en utilisant la vis retirée à l'étape 3.
5. Replacez le capot de l'ordinateur et rebranchez le cordon d'alimentation.
6. Connectez le câble série ATA entre le port SATA fourni par la carte adaptateur PEXESATA2 et le périphérique série ATA souhaité.
7. Mettez l'ordinateur sous tension.

Installation du Logiciel

Windows® 2000, XP, Server 2003, Vista Nouvelle installation

Les instructions suivantes concernent les nouvelles installations de Windows ^® 2000/XP, Server 2003 ou Vista, vous permettant de démarrer sur un périphérique connecté aux ports SATA fourni par la carte adaptateur PEXESATA2:

NOTE: Windows ^® 2000/XP/Server 2003 ne peuvent charger les pilotes qu'à partir d'une disquette. Ainsi, les pilotes doivent être copiés depuis le CD sur une disquette avant l'installation.

1. Insérez le CD d'Installation 2000/XP/Server Windows 2003 ou Vista dans le lecteur de CD-ROM / DVD-ROM. Assurez-vous que l'ordinateur est configuré pour démarrer à partir de l'emplacement approprié, à partir du système BIOS.

2. 2000 / XP / Server 2003: Une fois la séquence de démarrage commencée, appuyez sur F6 pour charger un pilote de contrôleur de masse SCSI de tierce partie (au début de l'installation en mode texte). Appuyez sur 'S' lorsque l'installation vous demande si vous voulez spécifier un périphérique supplémentaire, puis insérez la disquette. Appuyez sur "Entrée" et sélectionnez "Silicon Image Sil 3132 SATALink controller".

Vista: Lorsque vous êtes invité à sélectionner un lecteur, cliquez sur le bouton charger les pilotes, puis insérez le CD de pilote (fourni avec la carte adaptateur PEXESATA2) dans le lecteur de CD-ROM / DVD-ROM. Appuyez sur "Entrée" et sélectionnez "Silicon Image Sil 3132 SATALink controller".

1. Suivez les instructions d'installation pour sélectionner votre choix pour le système de partition et de fichier.

2. Après que l'installation examine vos disques, l'installation va copier les fichiers du CD vers le disque dur sélectionné ci-dessus et redémarrer le système. Après redémarrage, le processus d'installation est repris jusqu'à ce qu'il se complète.

Ajout de la carte adaptateur PEXESATA2 à une installation existante de Windows® 2000 / XP / Server 2003 / Vista

1. Lors du démarrage du système d'exploitation, Windows affiche le message "Nouveau matériel détecté". "Contrôleur de stockage de masse".
2. Sélectionnez "Installer à partir d'une liste ou un emplacement spécifique (Avancé)" et cliquez sur "Suivant", et assurez-vous que le CD de pilotes est dans votre lecteur de CD-ROM / DVD-ROM.
3. Sélectionnez "Rechercher le meilleur pilote dans ces emplacements", et cochez "Inclure cet emplacement dans la recherche", tout en veillant à ce qu'aucune autre coche ne soit présente.
4. Tapez E:\ (Si E: représente votre lecteur de CD-ROM / DVD-ROM) puis cliquez sur "Parcourir".
5. Indiquez l'emplacement du fichier du pilote (par exemple E:\SATA Express_2Port\ Sil3132\WinXP_2000_2003_NT), et cliquez sur "Ouvrir" puis sur "OK".
6. Lorsque l'assistant indique qu'il a trouvé un pilote pour le périphérique cliquez sur "Suivant".
7. Si la boîte de dialogue "Installation matérielle" s'affiche, cliquez sur "Continuer".
8. L'assistant va maintenant copier les fichiers nécessaires pour le système et démarrer le pilote. Lorsque la boîte de dialogue de fin apparaît, cliquez sur "Terminer" pour quitter l'assistant.

Vérification de l'installation

Windows® 2000 / XP / Server 2003 / Vista

1. Faites un clique-droit sur l'icône 'Mon Ordinateur', sélectionnez 'Propriétés', cliquez sur l'onglet 'Matériel', puis sur le bouton 'Gestionnaire de Périphériques'.
2. Double-cliquez sur 'contrôleurs SCSI et RAID', si aucun ! ou ? jaune ne se trouve en face de 'Silicon Image Sil 3132 SATALink Controller', le pilote fonctionne correctement.
3. Pour visualiser les informations concernant les périphériques connectés au contrôleur, utilisez l'utilitaire SilCfg Utility et cliquez sur le périphérique à partir de la liste.

Mise à jour des Pilotes

Windows® 2000/XP/Server 2003/Vista

1. Faites un clique-droit sur l'icône 'Mon Ordinateur', sélectionnez 'Propriétés', cliquez sur l'onglet 'Matériel', puis sur le bouton 'Gestionnaire de Périphériques'. Cliquez sur 'contrôleurs SCSI et RAID' 'et faites un clique-droit sur 'Silicon Image Sil 3132 SATALink Controller' puis sélectionnez 'Propriétés' dans le menu.
2. Cliquez sur 'Pilotes', 'Mise à jour du Pilote' et sélectionnez "Rechercher un pilote approprié pour mon périphérique [recommandé]". Insérez le CD de pilote dans votre lecteur de CD-ROM / DVD-ROM, et cliquez 'Suivant' et compléter l'installation du pilote.
3. Le système passera par le processus d'énumération et installera le pilote. À la fin du processus, cliquez sur 'Oui' pour redémarrer votre système si nécessaire.

Spécifications

Interface de Bus

PCI Express 1.1

(x1 Connecteur de Logement)

Chipset ID Silicon Image Sil3132

Connecteurs 2 x eSATA

Taux Maximum de Transfert de Données 3.0 GBits / sec

Systèmes d'Exploitation Supportés

Windows 2000 / XP / Server 2003 / Vista / 7

(32/64-bit), Mac OS 10.4.9./10.4.10/10.5.1, Linux

Support Technique

La durée de vie des supports techniques StarTech.com est une partie intégrante de notre engagement pour fournir des solutions de pointe. Si vous avez besoin d'aide avec votre produit, visitez www.startech.com/support et accédez à notre gamme complète d'outils en ligne, de documentation et de téléchargements.

Informations sur la Garantie

Ce produit est couvert par une garantie à vie.

En outre, StarTech.com garantit ses produits contre les défauts de matériaux et de fabrication pour les périodes indiquées, suivant la date initiale d'achat. Pendant cette période, les produits peuvent être retournés pour réparation ou remplacement par des produits équivalents, à notre jugement. La garantie couvre les pièces et la main d'œuvre seulement. StarTech.com ne garantit pas ses produits contre tout défaut ou dommage résultant d'une mauvaise utilisation, abus, modification ou l'usure normale.
