Type de produit	Boîtier de disque dur externe pour disque SATA 2.5"
Marque	StarTech.com
Modèle	S2510BU3ISO
Interface hôte	USB 3.0 (rétrocompatible USB 2.0)
Connecteurs	1 port USB 3.0 femelle
Types de disques supportés	Disque dur ou SSD SATA 2.5" (hauteur 9,5 mm)
Taux de transfert max	USB 3.0 : jusqu'à 5 Gb/s ; USB 2.0 : jusqu'à 480 Mb/s
Chipset	Fujitsu MB86C311
Alimentation	Bus USB (auto-alimenté)
Matériau du boîtier	Plastique
Poids	75 g
Dimensions (approx.)	130 x 80 x 15 mm
Température de fonctionnement	0 °C à 60 °C
Température de stockage	-20 °C à 60 °C
Systèmes d'exploitation compatibles	Windows 2000/XP/Server 2003/Vista/Server 2008 R2/7/8 (32/64-bit), Mac OS 9/10, Linux
Fonctionnalité spéciale	Mode ISO virtuel (jusqu'à 3 fichiers ISO)
Contenu de l'emballage	Boîtier, câble USB 3.0, poche de transport, manuel d'utilisation
Garantie	2 ans
Certifications	FCC Classe B, fabricant certifié ISO 9001
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Décharger l'électricité statique avant manipulation. Utiliser un bracelet antistatique.
Réparabilité	Aucune pièce réparable par l'utilisateur. Contacter le support technique.

FOIRE AUX QUESTIONS - S2510BU3ISO StarTech.com

Comment installer un disque dur dans le boîtier S2510BU3ISO ?

Pour installer un disque dur, ouvrez le boîtier en appuyant sur les crêtes de pouce et en faisant glisser le panneau arrière vers le bas. Connectez le disque SATA 2,5" au connecteur interne, puis replacez le panneau. Branchez le câble USB à l'ordinateur. Assurez-vous d'être déchargé d'électricité statique avant de manipuler le disque.

Comment utiliser la fonction ISO virtuelle ?

La fonction ISO virtuelle nécessite un système de fichiers NTFS. Créez jusqu'à trois dossiers nommés exactement _iso1, _iso2 et _iso3 à la racine du disque. Placez un fichier ISO par dossier. Appuyez sur le bouton Mode pour sélectionner le dossier ISO à utiliser comme lecteur virtuel.

Quels systèmes d'exploitation sont compatibles avec ce boîtier ?

Le boîtier est compatible avec Windows (2000/XP/Server 2003/Vista/Server 2008 R2/7/8 en 32/64 bits), Mac OS 9/10 et Linux. La fonction ISO virtuelle est supportée sur Mac et Linux mais la création de dossiers ISO nécessite Windows en raison du format NTFS.

Le boîtier fonctionne-t-il avec un SSD ?

Oui, le boîtier accepte les disques durs et les SSD SATA 2,5" d'une hauteur maximale de 9,5 mm. Il est donc parfaitement adapté aux SSD.

Quelle est la vitesse de transfert maximale ?

La vitesse maximale est de 5 Gb/s en USB 3.0, et de 480 Mb/s en USB 2.0. Les performances réelles dépendent du disque utilisé et de la configuration de l'ordinateur.

Comment éjecter le disque en toute sécurité sous Windows ?

Sous Windows, cliquez sur l'icône Retirer le périphérique et éjecter le média dans la barre des tâches, puis sélectionnez Éjecter iSO M3. Attendez le message de retrait sécurisé avant de débrancher le câble USB.

Que faire si le boîtier n'est pas reconnu par l'ordinateur ?

Vérifiez d'abord la connexion USB et essayez un autre port. Assurez-vous que le disque est correctement installé dans le boîtier. Sous Windows, vérifiez le Gestionnaire de périphériques pour des pilotes manquants. Si le problème persiste, testez sur un autre ordinateur.

Le câble USB est-il inclus dans l'emballage ?

Oui, le boîtier est livré avec un câble USB 3.0 de longueur standard, ainsi qu'une poche de transport et le manuel d'utilisation.

Le boîtier nécessite-t-il une alimentation externe ?

Non, le boîtier est auto-alimenté par le bus USB. Il tire son alimentation directement du port USB de l'ordinateur, aucun adaptateur secteur n'est nécessaire.

Quelle est la garantie du produit ?

Le boîtier est couvert par une garantie de 2 ans contre les défauts de matériaux et de fabrication. Pour toute réclamation, contactez le support technique via le site www.startech.com/support.

MODE D'EMPLOI S2510BU3ISO StarTech.com

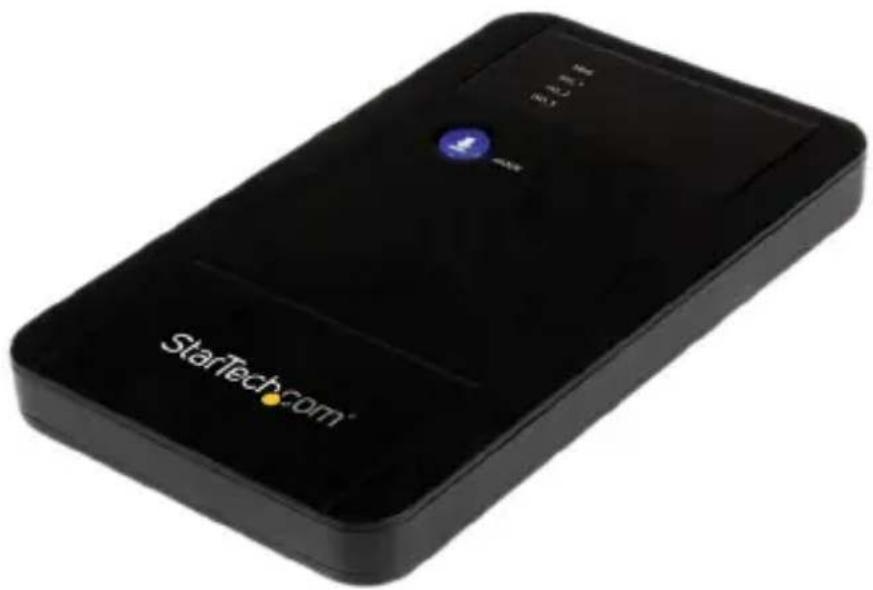

Boîtier Disque Dur SATA 2,5" à USB 3.0 avec ISO

S2510BU3ISO

*Le produit actuel peut varier de la photos

FR: Guide de l'utilisateur - fr.startech.com

Pour les informations les plus récentes, veuillez visiter www.startech.com

Déclaration de conformité FCC

Cet équipement a été testé et déclaré conforme en tant que dispositif numérique de classe B, conformément à la section 15 des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des fréquences radio et, s'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n'existe aucune garantie que des interférences ne se produiront pas dans une installation de type particulier. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, pouvant être vérifié en mettant l'équipement hors tension, l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes:

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l'équipement et le récepteur.
• Branchez l'appareil dans une prise d'un circuit électrique différent de celui auquel le récepteur est connecté.
• Consulter votre revendeur ou un technicien radio / TV pour de l'aide.

Utilisation des marques, marques déposées, et d'autres dénominations et symboles protégés

Ce manuel peut faire référence à des marques, marques déposées, et d'autres dénominations et symboles protégés de sociétés tierces non liés en aucune façon à StarTech.com. Ces références sont à titre indicatif seulement et ne constituent pas une approbation d'un produit ou service par StarTech.com, ou un endossement du/des produit(s) auquel ce manuel s'applique par la société tierce en question. Indépendamment de toute reconnaissance directe dans le corps de manuel, StarTech.com reconnaît que toutes les marques, marques déposées, marques de service, et autres symboles et/ou dénominations protégées contenus dans ce manuel et les documents connexes sont la propriété de leurs détenteurs respectifs.

Table des Matières

Graphique du produit ....1

Vue de Dessus .... 1

Vue de Face .... 1

Introduction......2

Contenu de l'Emballage 2

Configuration Requise....2

Installation ....3

Installation du Matériel....3

Comment utiliser l'ISO virtuelle....5

Utiliser le S2510BU3ISO comme disque dur externe....6

Déconnexion du disque dur ....6

Spécifications....7

Informations sur la Garantie ....8

Graphique du produit

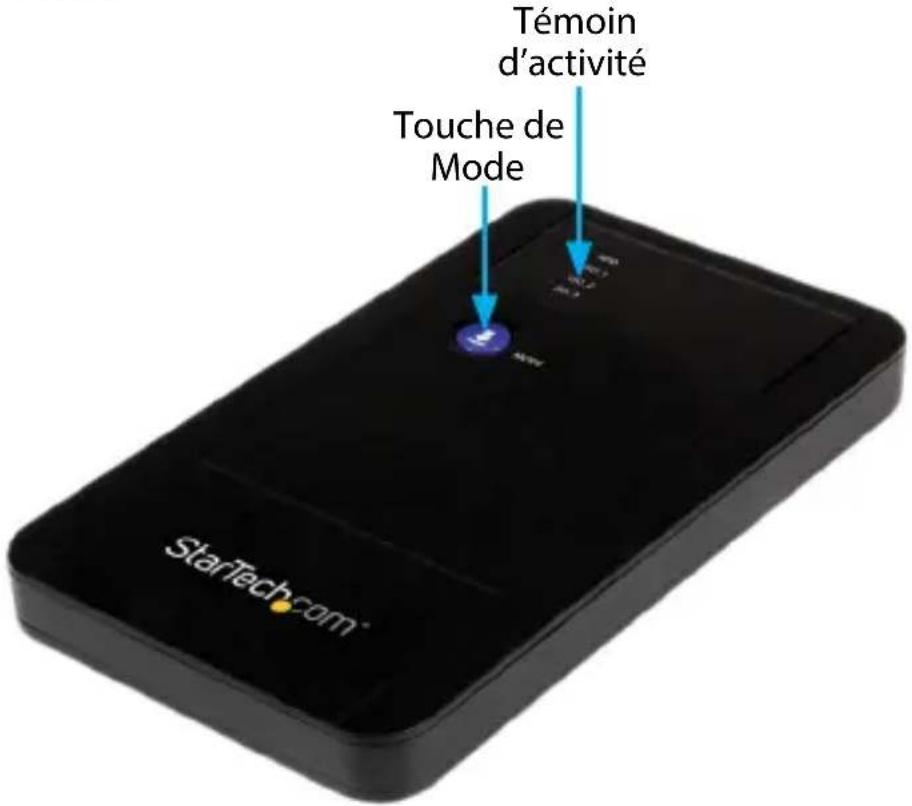

Vue de Dessus

Témoin d'activité Touche de Mode Startech.com®

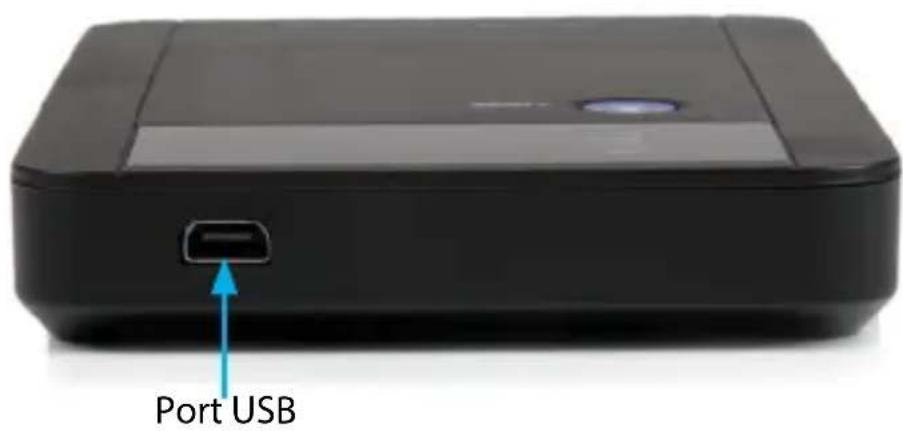

Vue de Face

Port USB

Introduction Contenu de l'Emballage

• 1 Boîtier USB 3.0 pour disque dur SATA
• 1 Poche de transport
• 1 Câble USB 3.0
• 1 Mode d'Emploi

Configuration Requise

• Ordinateur avec port USB 3.0 (5Gb/s) ou USB 2.0 (480Mb/s)
• Unité de disque dur ou SSD 2.5 “(9, 5mm de hauteur)
• Microsoft® Windows® 2000/XP/Server 2003/Vista/Server 2008 R2/7/8 (32/64-bit), ou Apple® Mac® OS 9.x/10, ou Linux®

Remarque : Pour la fonctionnalité ISO, le système de fichiers du disque doit être NTFS. La fonction ISO est pris en charge sur les systèmes d'exploitation Mac et Linux. Cependant, les exigences NTFS limitent la création de l'ISO pour les ordinateurs avec Windows.

Installation Installation du Matériel

ATTENTION : Les disques durs et les dispositifs de stockage ont besoins d'une manipulation minutieuse, en particulier lorsqu'ils sont transportés. Si vous n'êtes pas prudent avec votre disque dur, celui-là peut entraîner perte de données. Toujours manipuler votre disque dur disque et dispositif de stockage avec prudence. Assurez-vous d'être correctement relié à la terre en portant un bracelet antistatique lors de l'installation de tout matériel informatique ou déchargez-vous de toute accumulation d'électricité statique en touchant une grande surface métallique reliée à la terre (comme le boîtier de l'ordinateur), pendant plusieurs secondes.

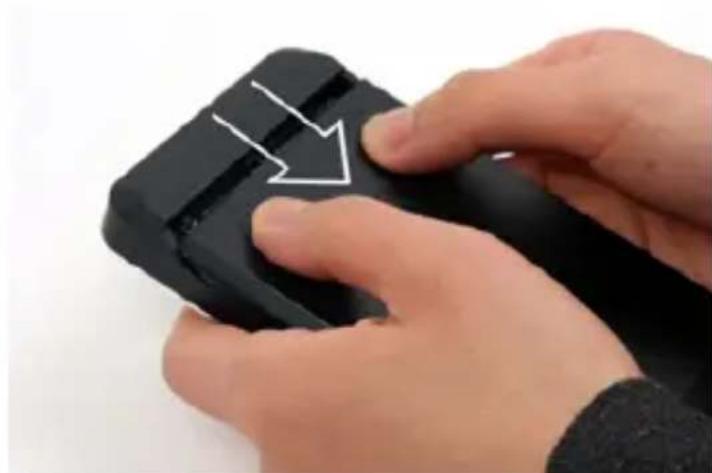

1. Pour ouvrir le boîtier localisez les crêtes de pouce. Appuyez-les légèrement et faites glisser le panneau arrière vers le bas.

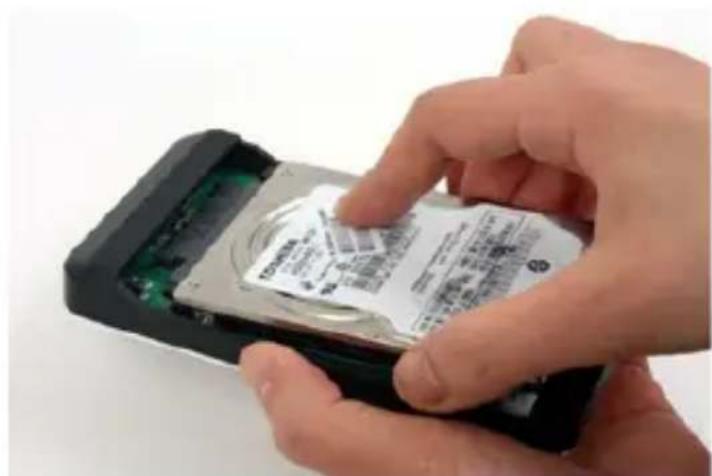

1. Connetez le Disque Dur SATA 2,5"

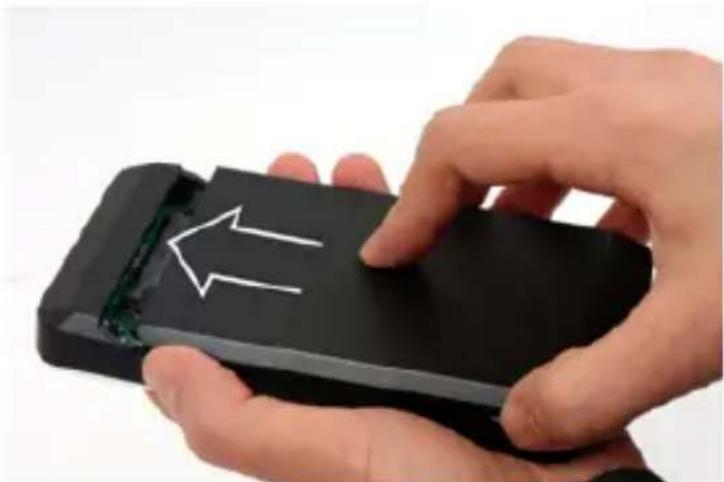

1. Glissez le panneau à sa position d'origine.

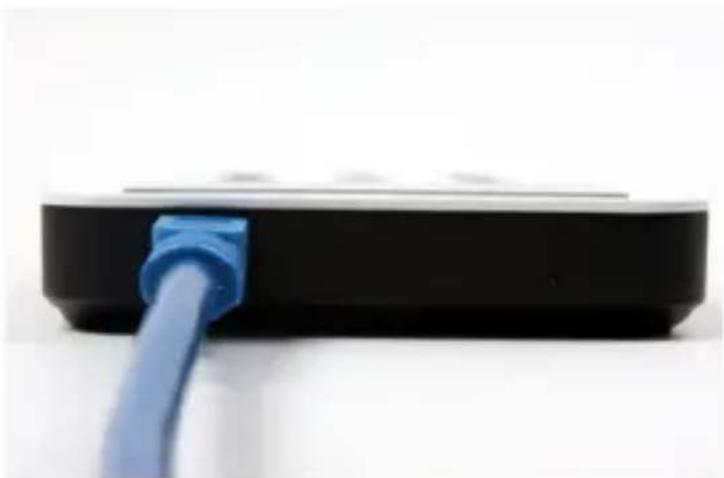

1. Avec le boîtier entièrement assemblé, connectez le câble USB 3.0, du boîtier, sur le Port USB de l'ordinateur hôte.

Comment utiliser l'ISO virtuelle

Configuration initiale

Remarque : Pour que l'ISO peut fonctionner, le système de fichiers du disque doit être NTFS. L'ISO est supportée sur les systèmes d'exploitation Mac et Linux. Cependant, les exigences NTFS limitent la création de l'ISO pour les ordinateurs avec Windows.

1. Connecter le boîtier à l'ordinateur hôte via le câble USB 3.0 fourni. Les pilotes natifs de disques durs externes seront installés automatiquement.
2. Appuyez sur le bouton "< Mode" pour activer/désactiver et allumer le témoin d'activité à côté de disque dur.
3. Une fois que le système a terminé l'installation de disque dur, ouvrez l'Explorateur Windows et accédez au répertoire racine, sur le disque externe.

Cliquez sur Démarrer-> ordinateur-> sélectionnez disque dur

1. Sur le répertoire principal du disque dur, créer 1 nouveau dossier pour chaque fichier ISO que vous souhaitez ajouter (Vous pouvez ajouter jusqu'à 3).

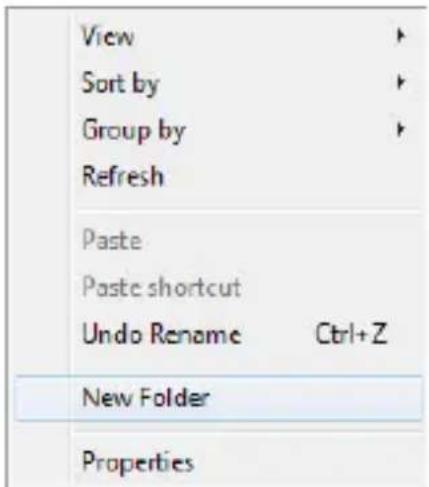

Faites un clic droit sur l'arrière-plan de l'Explorateur Windows-> nouveau dossier

Nommer les dossiers de la façon que l'on vous montrez en suit :

_iso1

_iso2

_iso3

_iso1 File folder _iso3 File folder

Remarque : Bien que les noms ne soient pas sensibles à la casse, les caractères doivent figurer exactement comme ci-dessus y compris le trait de soulignement (_) au début.

1. Enregistrez le fichier ISO souhaité (s) dans le répertoire de votre choix. Un seul fichier par dossier.

2. Appuyez sur le bouton "<Mode" pour activer/désactiver à et allumer le témoin d'activité à côté du fichier ISO, que vous souhaitez travailler comme un BR/DVD/CD-ROM virtuel.

$$ \mathrm {iSO_ {1} = _ {i} so1} $$

$$ \mathrm {iSO_2 = _iso2} $$

$$ \mathrm {iSO_ {3} = _ {i} so3} $$

1. Le fichier ISO sélectionné va maintenant fonctionner comme un BR / DVD / CD-ROM virtuel.

Utiliser le S2510BU3ISO comme disque dur externe Configuration initiale

1. Appuyez sur le bouton « Mode » pour activer/désactiver et la lumière du témoin d'activité, à côté de disque dur.
2. Le boîtier maintenant fonctionnera comme un disque dur externe.

Déconnexion du disque dur

Windows

1. Sélectionnez l'icône "Retirer le périphérique et éjecter le média", situé dans la barre des tâches.
2. Sélectionnez "Éjecter iSO M3" dans la liste qui s'affiche.
3. Attendez le message indiquant que maintenant, il est sûr retiré le périphérique.

Remarque : Enlever le disque connecté avant de recevoir la notification qu'il est sûr de le faire, peut entraîner de perte ou endommage des données stockées sur le disque.

Une fois que le message de Retirer le périphérique s'affiche, s'il vous plaît débrancher le boîtier de l'ordinateur en supprimant la connexion USB.

Mac OS 9/10

Pour débrancher le lecteur connecté sur l'ordinateur hôte en toute sécurité, fermez toutes les fenêtres énumérant le contenu du disque amovible. Une fois que toutes les fenêtres sont fermées, cliquez sur l'icône de stockage USB, qui est sur le bureau, et faites-le glisser vers l'icône Corbeille. Attendre 5 secondes avant de retirer physiquement le boîtier / lecteur, de l'ordinateur.

Spécifications

Interface de l'Hôte USB 3.0

Connecteurs Externes 1 USB 3.0 Femelle

Taux Maximum de Transfert de Données USB 3.0 - 5 Gb/s

ID du Chipset Fujitsu MB86C311

Adaptateur d'Alimentation Alimentation par USB

Type de Boîtier Plastique

Température de Fonctionnement 0°C \~ 60°C

Température de Stockage -20°C \~ 60°C

Poids du Produit 75g

Compatibilité Système d'Exploitation

Windows 2000/XP/Server 2003/Vista/

Server 2008 R2/7/8 (32/64-bit), Mac OS

9/10, Linux

Support Technique

La durée de vie des supports techniques StarTech.com est une partie intégrante de notre engagement pour fournir des solutions de pointe. Si vous avez besoin d'aide avec votre produit, visitez www.startech.com/support et accédez à notre gamme complète d'outils en ligne, de documentation et de téléchargements.

Pour les derniers pilotes/logiciels, veuillez visiter www.startech.com/downloads

Informations sur la Garantie

Ce produit est couvert par une garantie de deux ans.

En outre, StarTech.com garantit ses produits contre les défauts de matériaux et de fabrication pour les périodes indiquées, suivant la date initiale d'achat. Pendant cette période, les produits peuvent être retournés pour réparation ou remplacement par des produits équivalents, à notre jugement. La garantie couvre les pièces et la main d'œuvre seulement. StarTech.com ne garantit pas ses produits contre tout défaut ou dommage résultant d'une mauvaise utilisation, abus, modification ou l'usure normale.
