SAT3540U2E - Boîtier de disque dur externe StarTech.com - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Boîtier de disque dur externe multi-baie
Modèle	SAT3540U2E
Marque	StarTech.com
Nombre de baies	4
Formats de disque compatibles	3,5 pouces SATA 1.5 / 3.0 Gbit/s, jusqu'à 2 To par disque
Interface hôte	USB 2.0 et eSATA (avec support Multiplicateur de Port)
Débit maximal	USB 2.0 : 480 Mbit/s, eSATA : 3.0 Gbit/s
Ventilateur	1 x 80 mm amovible avec contrôle automatique et manuel
Alimentation	Adaptateur secteur 12V DC, 5A (cordons NA/UK/EU inclus)
Dimensions	215 x 126 x 170 mm
Poids	1,8 kg
Systèmes d'exploitation supportés	Windows 2000/XP/Server 2003/Vista, Mac OS X, Linux
Fonctions spéciales	Mode synchronisation, Smart Fan, basculement d'interface
Entretien et nettoyage	Débrancher avant nettoyage, utiliser un chiffon doux et sec
Sécurité	Ne pas exposer à l'eau ou à des liquides
Pièces détachées et réparabilité	Ventilateur amovible, adaptateur secteur remplaçable
Garantie	1 an
Contenu de l'emballage	Boîtier, tournevis + vis, 4 poignées, adaptateur secteur, câbles eSATA et USB, manuel

FOIRE AUX QUESTIONS - SAT3540U2E StarTech.com

Quels types de disques durs sont compatibles avec le SAT3540U2E ?

Le boîtier accepte jusqu'à 4 disques durs SATA de 3,5 pouces, avec des vitesses de 1,5 ou 3.0 Gbit/s et une capacité maximale de 2 To par disque.

Puis-je utiliser le SAT3540U2E avec un ordinateur Mac ou Linux ?

Oui, le boîtier est compatible avec Windows 2000/XP/Server 2003/Vista, Mac OS X et Linux sans installation de pilote supplémentaire.

Comment basculer entre les interfaces USB et eSATA ?

Appuyez sur le bouton Interface situé sur la face avant pour basculer entre les connexions USB et eSATA. Le voyant Mode indique l'interface active.

Pourquoi un seul disque dur apparaît-il lorsque je connecte le boîtier en eSATA ?

Cela se produit si le port eSATA de votre ordinateur ne prend pas en charge la technologie Multiplicateur de Port. Seul un des disques installés sera alors accessible. Vérifiez les spécifications de votre carte mère ou contrôleur eSATA.

Comment contrôler la vitesse du ventilateur ?

Le ventilateur Smart Fan fonctionne automatiquement selon la température, mais peut être réglé manuellement. Utilisez le bouton Ventilateur pour basculer entre le mode automatique et le mode manuel, puis choisissez parmi trois vitesses (1200, 1800 ou 2500 RPM).

Qu'est-ce que le mode Synchronisation ?

Le mode Synchronisation permet au boîtier de se mettre automatiquement hors tension lorsque l'ordinateur connecté s'éteint ou que le câble d'interface est débranché. Utilisez le bouton Sync pour activer ou désactiver ce mode.

Comment installer un disque dur dans le boîtier ?

Fixez les poignées fournies sur les disques durs à l'aide des vis. Ouvrez la porte avant, retirez la cage métallique en pressant les languettes, insérez les disques (au moins un dans le logement inférieur), puis remettez la cage et la porte. Branchez l'alimentation et mettez sous tension.

Le boîtier nécessite-t-il une alimentation externe ?

Oui, un adaptateur secteur 12V DC, 5A est fourni avec trois cordons d'alimentation (Amérique du Nord, Royaume-Uni, Europe). Branchez-le sur le côté du boîtier.

Puis-je retirer un disque dur à chaud ?

Oui, les disques durs sont amovibles à chaud. Abaissez la poignée du disque et tirez-le vers l'extérieur. Cependant, assurez-vous de ne pas retirer un disque en cours d'accès pour éviter la perte de données.

Quelle est la durée de la garantie du SAT3540U2E ?

Le boîtier est couvert par une garantie d'un an contre les défauts de matériaux et de fabrication. Pour plus d'informations, consultez le site www.startech.com/support.

MODE D'EMPLOI SAT3540U2E StarTech.com

Boîtier pour Disque Dur Multi-Baie Externe

SAT3540U2E

FR: Guide de l'utilisateur - fr.startech.com

Pour les informations les plus récentes, veuillez visiter www.startech.com

Déclaration de Conformité FCC

Cet équipement a été testé et déclaré conforme en tant que dispositif numérique de classe B, conformément à la section 15 des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des fréquences radio et, s'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n'existe aucune garantie que des interférences ne se produiront pas dans une installation de type particulier. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, pouvant être vérifié en mettant l'équipement hors tension, l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes:

• Réorienter ou déplacer l'antenne de réception.
  • Augmenter la distance entre l'équipement et le récepteur.
• Branchez l'appareil dans une prise d'un circuit électrique différent de celui auquel le récepteur est connecté.
• Consulter votre revendeur ou un technicien radio / TV pour de l'aide.

Utilisation des marques, marques déposées, et d'autres dénominations et symboles protégés

Ce manuel peut faire référence à des marques, marques déposées, et d'autres dénominations et symboles protégés de sociétés tierces non liés en aucune façon à StarTech.com. Ces références sont à titre indicatif seulement et ne constituent pas une approbation d'un produit ou service par StarTech.com, ou un endossement du/des produit(s) auquel ce manuel s'applique par la société tierce en question. Indépendamment de toute reconnaissance directe dans le corps de manuel, StarTech.com reconnaît que toutes les marques, marques déposées, marques de service, et autres symboles et/ou dénominations protégées contenus dans ce manuel et les documents connexes sont la propriété de leurs détenteurs respectifs.

Table des Matières

Introduction ....1

Contenu de l'Emballage....1

Configuration....1

Installation....2

Installation Matérielle....3

Installation du Pilote....3

Guide d'Utilisation ....5

Connectivité eSATA / USB....5

Contrôle de la vitesse du Ventilateur ....5

TMode Synchronisation....6

Dépannage....7

Spécifications....8

Informations sur la Garantie....9

Introduction

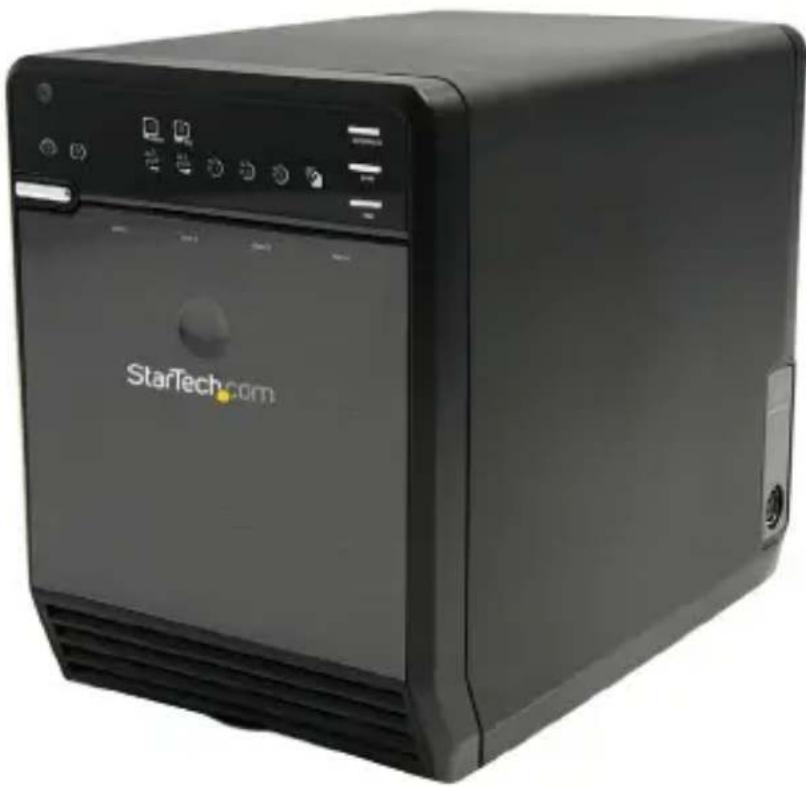

Le boîtier externe multi-baie StarTech.com SAT3540U2E est un boîtier de haute performance à 4 disques SATA qui se connecte aux ordinateurs hôtes par le biais d'une connexion USB et / ou eSATA.

Contenu de l'Emballage

• 1 x Boîtier SAT3540U2E
• 1 x Tourne vis et jeu de vis
• 4 x Poignées pour disque dur
• 1 x Adaptateur d'alimentation universel à 3 cordons (NA / UK / EU)
• 1 x Câble eSATA
• 1 x Câble USB
• 1 x Manuel d'instruction

Configuration

• Ordinateur avec connectivité USB ou eSATA*
- Microsoft® Windows® 2000 / XP / Server 2003 / Vista, ou Apple® Mac OS® X ou Linux®

*Si vous connectez le boîtier à un ordinateur hôte via le port eSATA, veuillez noter que pour utiliser certains des modes RAID du boîtier, le port eSATA sur l'ordinateur hôte doit prendre en charge le multiplicateur de port. Si le port eSATA ne prend pas en charge le multiplicateur de port, un seul des disques installés sera accessible.

Installation

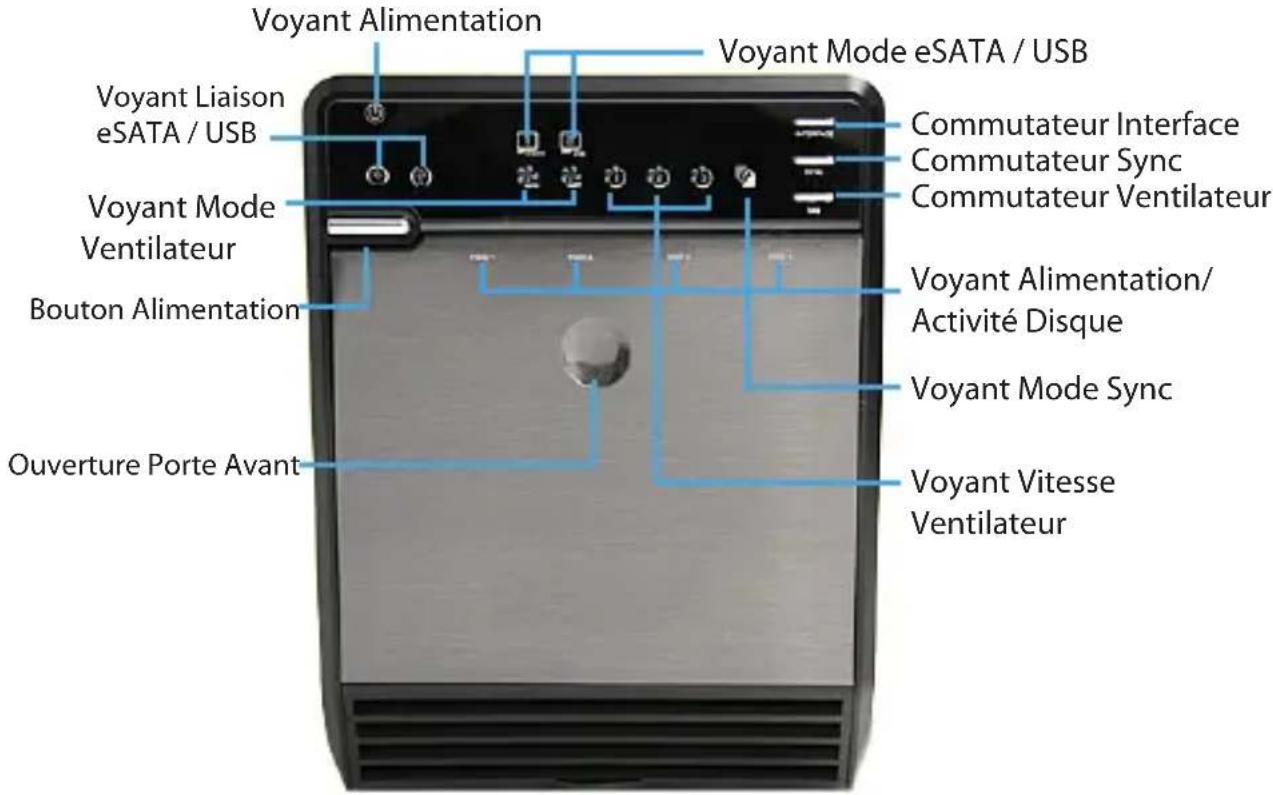

Vue Avant

Voyant Alimentation Voyant Mode eSATA / USB Voyant Liaison eSATA / USB Voyant Mode Ventilateur Bouton Alimentation Ouverture Porte Avant Commutateur Interface Commutateur Sync Commutateur Ventilateur Voyant Alimentation/Activité Disque Voyant Mode Sync Voyant Vitesse Ventilateur

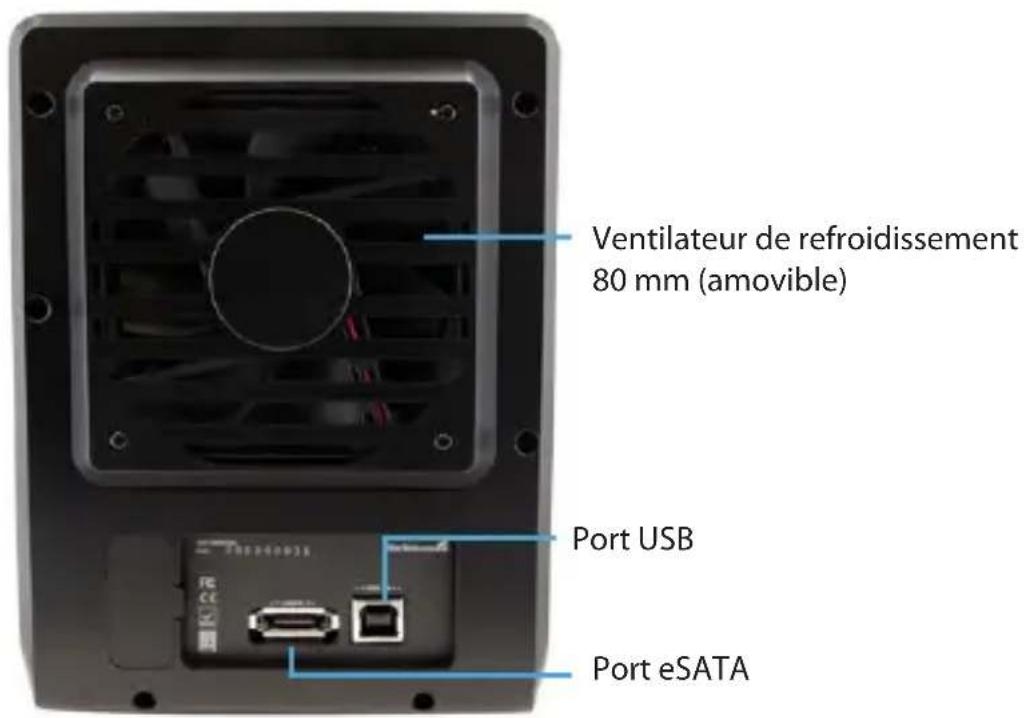

Vue Arrière

Ventilateur de refroidissement 80 mm (amovible) Port USB Port eSATA

Installation Matérielle

1. Sécurisez les poignées de disque dur fournies aux disques durs en utilisant les vis et le tourne vis fournis.
2. Appuyez sur la porte pour libérer le verrou et ouvrir celle-ci. La porte est également amovible pour un accès plus facile.

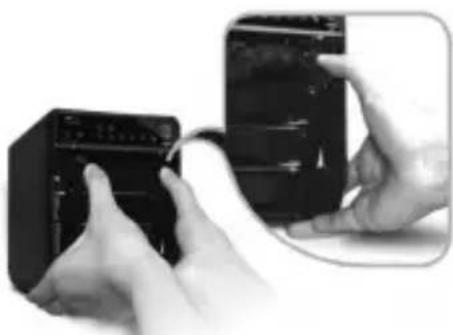

1. Une cage métallique se trouve à l'intérieur devant les baies de disque. Deux petites languettes se trouvent au dessus de la cage. Pressez les pour libérer la cage et la retirer.

1. Retirez les cartons insérés (configuration initiale) puis insérez les disques durs dans les logements. Si vous installez moins de quatre disques durs, assurez vous d'installer un disque dur dans le logement inférieur. Cela vous aidera lors de la réinstallation de la cage métallique Les disques dur peuvent être retirés du boîtier en abaissant leurs poignées puis en les tirant vers l'extérieur.

1. Une fois tous les disques durs installés, réinstallez la cage métallique et la porte avant. Veuillez vous assurer que la cage métallique reste bien dans son rail avant de replacer la porte.

2. Connectez l'adaptateur d'alimentation au boîtier sur le coté et mettez le boîtier sous tension.

Installation du Pilote

Windows 2000 / XP / Server 2003 / Vista, Mac OS X, Linux

Aucune installation de pilote n'est nécessaire pour tous les systèmes d'exploitation, le boîtier étant prise en charge nativement, les pilotes sont pré-installés.

Guide d'Utilisation

Connectivité eSATA / USB

Le boîtier dispose de deux interfaces hôte distinct, qui peuvent être physiquement connectées en même temps, mais une seule sera active à la fois. Le boîtier peut même être connecté à deux ordinateurs distincts, l'un sur eSATA et l'autre sur USB, puis basculer entre les deux. Le voyant Liaison eSATA et USB, situé au-dessus du bouton d'alimentation, indique quelles interfaces sont reliées, tandis que le voyant Mode eSATA et USB indique quelle interface est actuellement active.

Voyant État Description

Allumé

Éteint

Détection connexion eSATA

Allumé

Éteint

Détection connexion USB

Allumé

Éteint

Interface eSATA active

Allumé

Éteint

Interface USB active

Pour basculer d'une interface à l'autre, appuyez sur le bouton Interface.

Contrôle de la Vitesse du Ventilateur

Le ventilateur de refroidissement Smart Fan est automatiquement contrôlé par un capteur thermique intégré, qui peut aussi être réglé manuellement. Le ventilateur est capable de fonctionner à 3 différentes vitesses selon la gamme de température du boîtier (moins de 45°C, entre 45°C et 54°C, et supérieure à 55°C) ou encore à vitesse constante si réglé manuellement.

Voyant État Description

Allumé

Éteint

Mode automatique Smart Fan

Allumé

Éteint

Mode manuel Smart Fan

Allumé

Éteint

Basse Vitesse - 1200 RPM

(Mode Manuel Seulement)

Allumé

Éteint

Vitesse Moyenne - 1800 RPM

(Mode Manuel Seulement)

Allumé

Éteint

Haute Vitesse - 2500 RPM

(Mode Manuel Seulement)

Le bouton "Ventilateur" permet de basculer entre les différents modes Auto et Manuel et de basculer entre les différentes vitesses du mode Manuel.

Mode Synchronisation

Ce boîtier dispose d'un mode Synchronisation qui lui permet de se mettre hors tension lorsque l'ordinateur auquel il est connecté est mis hors tension ou lorsque le câble d'interface est déconnecté.

Voyant État Description

Le bouton 'Sync' bascule entre les différents modes.

Dépannage

Un seul disque dur apparaît sur eSATA

Si un seul des disques durs installés est visible sur l'ordinateur connecté par eSATA, veuillez vous assurer que le port eSATA de l'ordinateur prend en charge la technologie Multiplicateur de Port.

Spécifications

Interface de Bus USB 2.0 SATA 3.0 Gbits / sec
Connecteurs Externes	1 x USB type B1 x eSATA*1 x Alimentation DIN
Chipset Exar XRS10L240
Voyants	3 x Vitesse Ventilateur2 x Mode Ventilateur2 x Interface2 x Liaison Interface1 x Alimentation1 x Mode Sync
Taux Maximum de Transfert de Données	USB 2.0 : 480 Mbits / seceSATA : 3.0 Gbits / sec
Ventilateurs 1 x 80 mm
Nombre de Disques Durs Jusqu'à 4
Disque Dur Compatible	3,5 po SATA 1.5 / 3.0 Gbits / sec , jusqu'à 2 To
Adaptateur d'Alimentation 12V DC, 5A
Dimensions 215 mm x 126 mm x 170 mm
Poids 1,8 Kg
Systèmes d'exploitation	Windows 2000 / XP / Server 2003 / Vista, Mac OS X, Linux

* Le contrôleur hôte eSATA nécessite la prise en charge Multiplicateur de Port.

Support Technique

La durée de vie des supports techniques StarTech.com est une partie intégrante de notre engagement pour fournir des solutions de pointe. Si vous avez besoin d'aide avec votre produit, visitez www.startech.com/support et accédez à notre gamme complète d'outils en ligne, de documentation et de téléchargements.

Informations sur la Garantie

Ce produit est couvert par une garantie d'un an.

En outre, StarTech.com garantit ses produits contre les défauts de matériaux et de fabrication pour les périodes indiquées, suivant la date initiale d'achat. Pendant cette période, les produits peuvent être retournés pour réparation ou remplacement par des produits équivalents, à notre jugement. La garantie couvre les pièces et la main d'œuvre seulement. StarTech.com ne garantit pas ses produits contre tout défaut ou dommage résultant d'une mauvaise utilisation, abus, modification ou l'usure normale.
