Type de produit	Alimentation électrique pour pédales d'effets
Marque	NUX
Modèle	Zeus Jr.
Dimensions	90 mm (L) x 88 mm (l) x 24 mm (H)
Poids	184 g
Tension d'entrée	15-24 V DC (adaptateur secteur inclus)
Tensions de sortie	9 V, 12 V, 18 V (selon sortie)
Courant de sortie maximal	500 mA par sortie (sorties 1-3), 300 mA (sortie 6), jusqu'à 300 mA (sorties 4-5 selon tension)
Nombre de sorties	6 sorties isolées indépendantes
Protection	Contre les surcharges, courts-circuits et inversion de polarité
Indicateurs LED	Vert fixe (fonctionnement normal), vert clignotant (erreur)
Puissance maximale	21,6 W
Câbles inclus	6 câbles standard (3 x 50 cm, 3 x 30 cm), 1 câble polarité inversée (50 cm), 1 câble mini 3,5 mm (50 cm), câble IEC secteur
Nettoyage	Utiliser un chiffon sec ; ne pas utiliser de liquides
Sécurité	Ne pas exposer à l'humidité ; ne pas ouvrir le boîtier ; débrancher en cas d'orage ou non-utilisation prolongée
Garantie	1 an (réparation gratuite), 1 mois (échange)
Service après-vente	Hotline : [phone] (pour la Chine)
Accessoires compatibles	Pédales d'effets nécessitant 9 V, 12 V ou 18 V
Isolation	Double isolation entre les sorties pour un bruit minimal

FOIRE AUX QUESTIONS - Zeus Jr. NUX

Qu'est-ce que le NUX Zeus Jr. ?

Le NUX Zeus Jr. est une alimentation électrique isolée pour pédales d'effets, offrant 6 sorties indépendantes avec tensions réglables.

Quelles tensions de sortie sont disponibles ?

Les sorties 1-3 délivrent du 9 V / 500 mA, la sortie 6 du 9 V / 300 mA, et les sorties 4-5 sont réglables sur 9 V / 300 mA, 12 V / 225 mA ou 18 V / 150 mA.

Comment brancher une pédale nécessitant du 12 V ou 18 V ?

Utilisez les sorties 4 ou 5, qui disposent d'un commutateur pour sélectionner la tension souhaitée (9V, 12V ou 18V). Assurez-vous que la pédale accepte cette tension.

Que signifie le voyant LED vert clignotant ?

Un clignotement vert indique une anomalie, généralement un court-circuit, une surcharge ou une polarité inversée. Débranchez immédiatement le câble concerné et vérifiez vos connexions.

Le Zeus Jr. est-il vraiment isolé ?

Oui, chaque sortie possède son propre transformateur indépendant, garantissant une isolation totale et une alimentation sans bruit pour les pédales analogiques et numériques.

Quels câbles sont fournis avec l'alimentation ?

L'emballage contient : 3 câbles standard de 50 cm, 3 câbles standard de 30 cm, 1 câble polarité inversée de 50 cm, 1 câble mini 3,5 mm de 50 cm et un câble IEC pour le secteur.

Puis-je utiliser une autre alimentation que celle fournie ?

Il est fortement recommandé d'utiliser l'adaptateur d'origine NUX (15-24 V DC) fourni pour éviter les interférences et garantir le bon fonctionnement. L'utilisation d'un adaptateur non conforme peut causer du bruit.

Comment nettoyer le NUX Zeus Jr. ?

Utilisez un chiffon sec et doux. N'utilisez jamais de liquides, de solvants ou de produits abrasifs. Débranchez toujours l'appareil avant de le nettoyer.

Que faire en cas de problème de surchauffe ou de court-circuit ?

Le Zeus Jr. est doté d'une protection contre les courts-circuits et les surcharges. En cas de problème, les LED clignotent. Débranchez la pédale défectueuse et vérifiez les câbles. Si le problème persiste, contactez le service après-vente.

Quelle est la durée de la garantie ?

La garantie est de 1 an pour les réparations gratuites (pièces et main-d'œuvre) et de 1 mois pour un échange, à condition que le produit ait été acheté auprès d'un revendeur agréé.

MODE D'EMPLOI Zeus Jr. NUX

NUX ZEUS Jr. ISOLATED POWER SUPPLY 售后服务地址 广东省珠海市高新区唐家湾镇科技九路10号 珠海市蔚科科技开发有限公司 售后服务部 邮编: 519080 制造商:珠海市蔚科科技开发有限公司 生产商:珠海市蔚科科技开发有限公司 地址:珠海市高新区唐家湾镇科技九路10号 电话:[phone] 网址:cn.nuxaudio.com NIP-Z6 Isolated Power Supply 效果器电源 CE Power Supply (R/W) 3.4 1.4 1.4 Pondialand Power Supply 10kW (R/W) 10kW (R/W) 10kW (R/W) 10kW (R/W)

重要安全信息！

- 切勿让本产品暴露在雨、雪或其他潮湿环境中。

- 只能用干布擦拭本产品。

- 切勿在热源附近使用本产品。

- 切勿破坏带极性或接地类型插头的安全功能。

- 切勿踩踏或挤压电源线以及效果器电源线。

- 仅限使用NUX（纽克斯）指定的附件或配件。

- 雷电发生时或长时间不使用本产品时，请拔下本产品的电源插头。

- 切勿尝试自行维修本产品，因为打开或移除外壳可能会让您接触到危险电压或其他危险。

- 由专业人员进行维护。如果本产品损坏，必须进行维修，比如电源线或插头损坏，液体溅到或物体落入本产品，产品遭受雨淋或受潮，不能正常工作或曾跌落等情况。

- 永远不要将任何异物推入本产品外壳上的插槽或开口中。

- 当连接到电源插座时，电流始终流入您的设备。为完全断开电源，请拔掉电源线。

产品简介

在古老的希腊神话中，“宙斯（ZEUS）”是掌管天空和雷电的神祇，他最著名的能力就是投掷闪电。在这里，我们借用“宙斯”之名来命名我们的效果器电源系列产品。ZEUS Jr.是一款具有6路全独立输出的效果器电源，每一路都带独立的开关电源变压器，能够为效果器提供干净的直流电。

当下越来越多的吉他手喜欢使用诸如Eventide®、Strymon®等品牌的数字后级效果器，ZEUS Jr.有2路可调电压输出可以完美适配这些效果器。

*本说明书中所提及的产品名称、注册商标和公司名称属于其各所有者，与纽克斯效果器或珠海市蔚科科技开发有限公司无任何关联或附属关系。提及仅用于功能或特性说明，而非侵犯其各所有者的各项权利。

背景知识

作为一个业界知名的品牌，NUX旗下的效果器及综合效果器被人们所熟知。使用高增益失真效果器的吉他手通常会遇到电源噪音问题。使用常见的一拖多电源线的好处是能够同时为多个效果器供电，但同时为模拟效果器和数字效果器供电时，接地噪音很容易发生。作为业界先锋，我们有必要开发一款具有可靠、极低噪音、轻便、通用、高电流、全独立供电等特点的效果器电源。

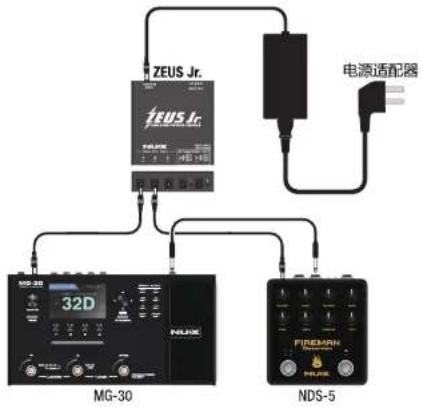

MG-30 32D NDS-5 适配器

易产生接地噪音

经调查，友商出品的独立供电效果器电源多数采用的是“环形变压器”，虽然能够提供纯净的电流但在转换效率、产品重量和体积方面存在不足。

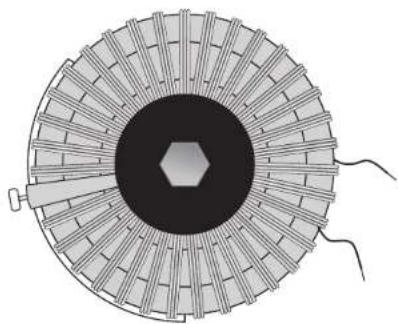

Circular mechanical component with radial slots and central hexagonal hole, no visible text or symbols

环形变压器

ZEUS Jr.是一款可靠、极低噪音、轻便、通用、高电流、全独立供电的效果器电源。

产品特点

• 6路独立供电输出，包括3路9V/500mA, 1路9V/300mA, 2路可变电压输出 (9V/300mA | 12V/225mA | 18V/150mA)
• 双重隔离电路，零噪声
• 工作状态指示灯
• 15V-24V 直流电源供电
• 过流保护
• 尺寸紧凑、重量轻、能效高

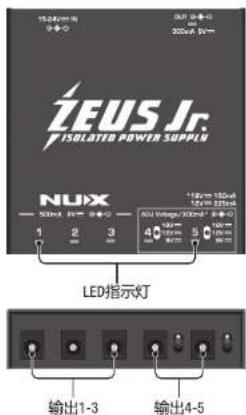

前面板

15.24V 电容 300kV 电容 NEUS Jr. ISOLATED POWER SUPPLY NUIX 1 2 3 100mA 电容 300mA 电容 100mA 电容 300mA 电容 LED指示灯 输出1-3 输出4-5

输出1-3

标准2.1mm效果器电源输出接口，输出9V/500mA直流电。

输出4-5

标准2.1mm效果器电源输出接口，输出电压（9V、12V、18V）三档可调。输出电压为9V时，输出电流为300mA；输出电压为12V时，输出电流为225mA；输出电压为18V时，输出电流为150mA。

LED指示灯

• 无直流电缆连接：LED指示灯熄灭。
• 直流电缆已连接且输出正常：LED指示灯亮绿色。
• 直流电缆连接错误：LED指示灯闪烁绿色（错误：短路，过载）。

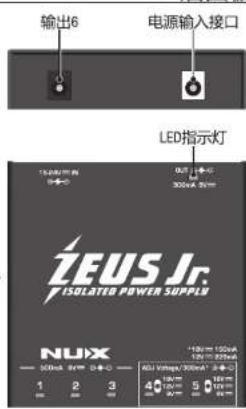

后面板

电源输入接口

连接到15-24V直流输出的适配器。（注意：非NUX原装适配器，可能会导致噪声问题）

输出6

标准2.1mm效果器电源输出接口，输出9V/300mA直流电。

LED指示灯

• 无直流电缆连接：LED指示灯熄灭。
• 直流电缆已连接且输出正常：LED指示灯亮绿色。
• 直流电缆连接错误：LED指示灯闪烁绿色（错误：短路，过载）。

输出6 电源输入接口 LED指示灯 150V 200V 300mA 30V ZEUS Jr. ISOLATED POWER SUPPLY NUIX 1 2 3 4 5 100mA 100mA 200mA 300mA 400mA 400mA 500mA 600mA

标准配件

标准效果器电源线长度:50cm 3根
标准效果器电源线长度:30cm 3根
极性反转效果器电源线长度:50cm 1根
3.5mm迷你供电电源线长度:50cm 1根

IEC市电电源线插头类型因国家或地区而异。

技术规格

●带防反接保护的15-24V直流电源输入接口
- 3路大电流全独立9V/500mA输出，1路9V/300mA输出，2路可变电压输出（9V/300mA|12V/225mA|18V/150mA）
- 标配6根效果器电源线
- 最大输出功率：21.6W
- 15V/4A 电源适配器，配备IEC电源线
- 产品尺寸：90mm(L) × 88mm(W) × 24mm(H)
- 产品重量：184g
*技术规格如有变更恕不另行通知。

有关产品中所含有害物质限量的说明

为了控制和减少电器电子产品废弃后对环境造成的污染，本资料就本公司产品中所含的特定有害物质限量及其安全性予以说明。本资料适用于2022年12月31日以后本公司所制造的产品。

环保使用期限

10	此标志适用于在中国国内销售的电子信息产品,表示环保使用期限的年数。所谓环保使用期限是指在制造日起的规定期限内,产品中所含的有害物质不致引起环境污染,不会对人身、财产造成严重的不良影响。环保使用期限仅在遵照产品使用说明,正确使用产品的条件下才有效。不当的使用,将会导致有害物质泄漏的危险。

产品中所含有害物质限量说明

项目	限量
邻苯二甲酸酯类物质的限量	A类	B类
	○	○
多环芳烃类物质的限量	A类	B类
	○	○
可迁移元素物质的限量	A类	B类
	○	○
苯系物、总挥发有机化合物及甲醛物质的限量	○
五氯苯酚(PCP)物质的限量	○
电子部件应用物质的限量	○
天然放射性核素的限量	○
a上表当中的信息依据GB 28489-2022仅在产品含有其中限量要求项目时适用。
本表格依据GB 28489-2022的规定编制。○表示该有害物质在该部件所有均质材料中的含量均在GB 28489-2022第五章规定的限量要求以下。保护环境如果需要废弃本产品,请遵循本地相关指引,请勿随意丢弃或作为生活垃圾处理,以避免对环境造成污染。

质量承诺

亲爱的NUIX用户

在您使用NUG产品时，请仔细参阅产品说明书，当您有疑问和困难时，请拨打售后服务热线：400-990-9866

■一周内出现质量问题可退货退款 ■一年内出现质量问题可免费维修

■一月内出现质量问题可调换 ■终身享有咨询和维修服务

[请向销售商索取正规发展并予以保存]

换修政策

一、包换政策

1、消费者通过正规授权渠道购买的产品，自购机之日起1个月之内，在正常使用情况下出现非人为的产品性能故障。且产

品外观及包装保持完好，可向所购机的经销商换机。

2、消费者在换机时应出示由经销商开出的购机凭证，否则经销商可以不予更换。

二、保修政策

1、消费者通过正规授权渠道购买的产品(以发票所示销售方为准)，自购买之日起1年内，若出现非人为损坏的性能故障，

可享有免费维修服务

1. 对于超过1年或人为及不可抗力因素造成损坏的产品，我司可提供有偿维修服务。

*本售后政策仅适用于中国大陆地区，其它国家及地区以当地售后政策及法律法规为准。
