DS-45340 - Répartiteur Digitus - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil DS-45340 Digitus au format PDF.
Choisissez votre langue et indiquez votre email : nous vous enverrons une version traduite specifiquement.
| Type de produit | Répartiteur HDMI |
| Marque | Digitus |
| Modèle | DS-45340 |
| Norme HDMI | HDMI 1.4b |
| Norme HDCP | HDCP 1.4 |
| Résolution maximale | 4K2K / 30 Hz |
| Bande passante vidéo | 2,97 Gbit/s |
| Formats audio supportés | DTS-HD, Dolby TrueHD, LPCM 7.1, DTS, Dolby AC3, DSD |
| Profondeur des couleurs | 30, 36 et 48 bits/pixel |
| Nombre d’entrées HDMI | 1 |
| Nombre de sorties HDMI | 2 |
| Alimentation | DC 5V / 1 A |
| Consommation électrique | 1,5 W |
| Matériau du boîtier | Métal |
| Couleur | Noir |
| Dimensions (L x l x H) | 60 x 70 x 20 mm |
| Poids | 125 g |
| Température de fonctionnement | 0 °C à 40 °C |
| Température de stockage | -20 °C à 60 °C |
| Humidité relative | 20 % à 90 % (sans condensation) |
| Fonctions principales | Distribution HDMI 1 vers 2, commutateur EDID (mode Copy et Auto) |
| Contenu de la livraison | Répartiteur, bloc alimentation 5V/1A, manuel utilisateur |
| Entretien et nettoyage | Nettoyer avec un chiffon doux et sec. Ne pas utiliser de liquides ni de produits abrasifs. |
| Sécurité | Utiliser uniquement l’alimentation fournie. Ne pas ouvrir le boîtier. Éviter l’humidité. |
| Pièces détachées et réparabilité | Aucune pièce réparable par l’utilisateur. Contacter le service après-vente. |
| Informations générales | Conforme à la directive CE. Fabriqué par Assmann Electronic GmbH. |
FOIRE AUX QUESTIONS - DS-45340 Digitus
Comment brancher le répartiteur HDMI Digitus DS-45340 ?
Connectez la source HDMI (ex : lecteur DVD) au port HDMI INPUT. Branchez les affichages (TV, écrans) aux ports HDMI OUTPUT 1 et 2. Enfin, alimentez le répartiteur via le port DC 5V avec le bloc fourni.
Pourquoi l'image ne s'affiche-t-elle pas sur les deux écrans ?
Vérifiez que l'alimentation est branchée et que le voyant d'entrée est allumé (rouge). Assurez-vous que les câbles HDMI sont bien connectés et que les écrans sont allumés. Le mode EDID peut aussi influencer : essayez de basculer entre Copy et Auto.
Quelle est la différence entre les modes EDID Copy et Auto ?
En mode Copy, le répartiteur copie l'EDID de la sortie 1 vers l'entrée. En mode Auto, il compare les EDID des deux sorties et fusionne un nouvel EDID optimal pour l'entrée.
Puis-je utiliser un câble HDMI 2.0 avec ce répartiteur ?
Oui, les câbles HDMI 2.0 sont rétrocompatibles. Cependant, le répartiteur est limité à la norme HDMI 1.4b, donc les débits supérieurs à 2,97 Gbit/s ne seront pas exploités.
Le répartiteur prend-il en charge le 4K à 60 Hz ?
Non, la résolution maximale supportée est 4K2K / 30 Hz. Pour du 4K à 60 Hz, il faut un répartiteur HDMI 2.0.
Comment alimenter le répartiteur ?
Utilisez le bloc d'alimentation fourni (DC 5V / 1A) et branchez-le sur une prise secteur. Ne pas utiliser d'autre adaptateur.
Les deux sorties peuvent-elles afficher des résolutions différentes ?
Non, le répartiteur envoie le même signal aux deux sorties. La résolution est déterminée par l'EDID (mode Auto ou Copy). Les écrans doivent supporter la même résolution.
Que faire si un seul écran fonctionne ?
Vérifiez le câble HDMI de l'écran défaillant. Essayez d'inverser les câbles entre les sorties 1 et 2. Si le problème persiste, le défaut peut venir de l'écran ou du câble.
Le répartiteur est-il compatible avec HDCP ?
Oui, il prend en charge HDCP 1.4, ce qui permet de lire des contenus protégés (Blu-ray, etc.) sur les écrans connectés.
Où trouver le manuel d'utilisation complet ?
Le manuel est inclus dans la livraison. Vous pouvez aussi le télécharger gratuitement au format PDF sur le site notice-facile.com en recherchant le modèle DS-45340.
Questions des utilisateurs sur DS-45340 Digitus
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Répartiteur au format PDF gratuitement ! Retrouvez votre notice DS-45340 - Digitus et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DS-45340 de la marque Digitus.
MODE D'EMPLOI DS-45340 Digitus
Répartiteur HDMI® , 1x2, 4K / 30 Hz
Guide d'installation rapide
DS-45340
Sommaire
- Introduction......3
- Fonctionnalités .... 3
- Contenu de la livraison .... 4
- Caractéristiques techniques ..... 4
- Vue d'ensemble du produit ...... 6
- Exemples d'utilisation......8
1. Introduction
Permet de distribuer un signal HDMI sur deux écrans de sortie. Il prend en charge une résolution maximale de 4K2K / 30 Hz. Deux modes peuvent être sélectionnés via un commutateur EDID (mode Copy : sortie HDMI 1 / mode Auto : compare automatiquement les sorties HDMI 1 et 2, fusionne un nouvel EDID et le restitue sur l'entrée HDMI).
2. Fonctionnalités
- Distribution d'un signal HDMI sur deux écrans de sortie simultanément en 4K / 30 Hz
- Prise en charge EDID (2 modes) : Copy (sortie HDMI 1), Auto (Compare et restitue le signal vers HDMI 1 & 2)
- HDMI 1.4b
- HDCP 1.4
- Bande passante vidéo : 2,97 Gbit/s
- Conception compacte pour une installation facile et flexible
3. Contenu de la livraison
• 1 x répartiteur HDMI
• 1 x bloc d'alimentation (DC 5V/1A, 1,5 m)
• 1 x manuel utilisateur
- Caractéristiques techniques
| Technologie | |
| Norme HDMI | HDMI 1.4b |
| Norme HDCP | HDCP 1.4 |
| Bande passante vidéo | 2,97 Gbit/s |
| Résolution vidéo | Jusqu'à 4K2K / 30 Hz |
| Formats audio | DTS-HD / Dolby TrueHD / LPCM 7.1 / DTS / Dolby AC3 / DSD |
| Profondeur des couleurs | 30, 36 et 48 bits / pixel |
| Protection DES | Corps humain : +/- 8 kV (décharge dans l'air)+/- 4 kV (décharge de contact) |
| Connexion | |
| Entrée | 1 x HDMI Type A(19 broches femelle) |
| Sortie | 2 x HDMI Type A(19 broches femelle) |
| Mécanique | |
| Boîtier | Métal |
| Couleur | Noir |
| Dimensions | 60 x 70 x 20 mm |
| Poids | 125 g |
| Alimentation électrique | DC 5V/1A |
| Consommation électrique | 1,5 W |
| Température de service | 32 – 104 °F / 0 – 40 °C |
| Température de stockage | -4 – 140 °F / -20 – 60 °C |
| Humidité relative | 20 à 90 % HR(sans condensation) |

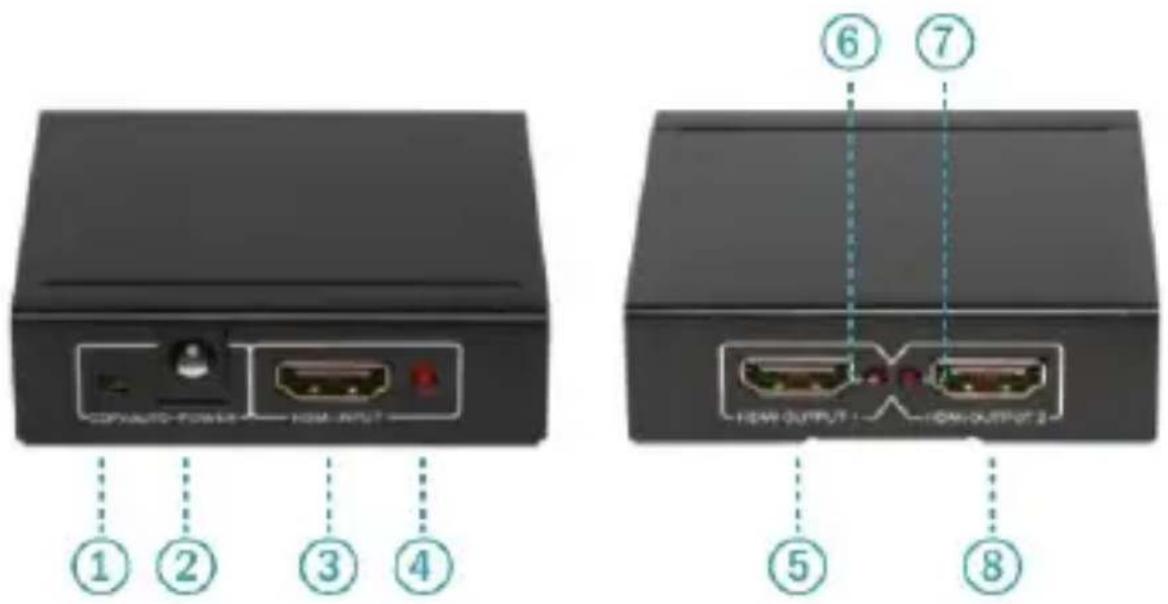

5. Vue d'ensemble du produit
| 1 | Commutateur EDID | Utilisez le commutateur pour définir le mode EDID :• Mode Copy : Copie l'EDID du port HDMI 1 vers le port d'entrée.• Mode Auto : Compare automatiquement l'EDID des deux ports HDMI et fusionne un nouvel EDID sur le port d'entrée. |
| 2 | DC 5V | Port d'alimentation 5 V DC. |
| 3 HDMI INPUT | Port d'entrée du signal HDMI. Pour connecter à un appareil source HDMI tel qu'un DVD ou une PS3 avec un câble HDMI. | |
| 4 | Voyant de l'entrée | Le voyant rouge est allumé quand il y a un signal HDMI. |
| 5 | HDMI OUTPUT 1 | Port de sortie du signal HDMI 1. Pour connecter à un périphérique d'affichage HDMI tel qu'un téléviseur HD ou un écran. |
| 6 | Voyant OUTPUT 1 | Le voyant rouge est allumé lorsque le port HDMI OUTPUT 1 émet des signaux HDMI. |
| 7 | Voyant OUTPUT 2 | Le voyant rouge est allumé lorsque le port HDMI OUTPUT 2 émet des signaux HDMI. |
| 8 | HDMI OUTPUT 2 | Port de sortie du signal HDMI 2. Pour connecter à un périphérique d'affichage HDMI tel qu'un téléviseur HD ou un écran. |

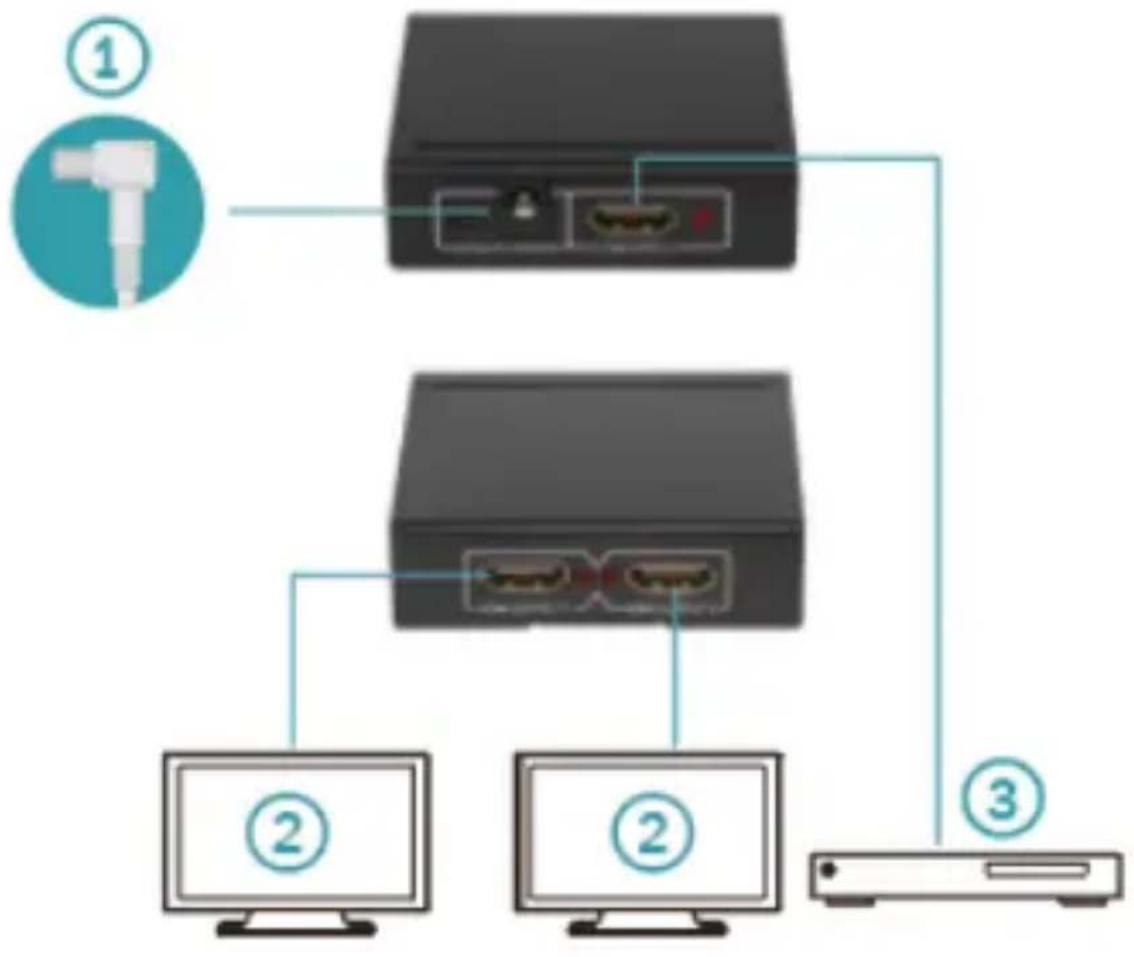

6. Exemples d'utilisation
| 1. Alimentation électrique | 2. TV et écran |
| 3. DVD ou lecteur Blu-Ray | |
Assmann Electronic GmbH déclare par la présente que la Déclaration de Conformité est incluse dans la livraison. Dans le cas contraire, demandez l'envoi de la Déclaration de Conformité par courrier postal adressé au fabricant à l'adresse indiquée ci-dessous.
www.assmann.com
Assmann Electronic GmbH
Auf dem Schüffel 3
58513 Lüdenscheid
Allemagne
