DS-43302 - Répartiteur Digitus - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Répartiteur HDMI 8 ports
Marque	Digitus
Modèle	DS-43302
Alimentation électrique	CC 5V 2A (adaptateur secteur inclus)
Consommation électrique (max)	4W
Entrée HDMI	1 port
Sorties HDMI	8 ports
Résolution maximale	1080p (1920x1080)
Bande passante vidéo	2,25 Gbit/s / 225 MHz
Formats audio pris en charge	LPCM, DTS Digital, Dolby Digital, DTS-HD, Dolby True HD
Affichage 3D	Oui
Protocole HDCP	Version 1.2
Conformité HDMI	HDMI 1.3b
Dimensions approx. (L x l x H)	20 x 10 x 3 cm
Poids approx.	0,4 kg
Température de fonctionnement	0 °C à 70 °C
Humidité de stockage	5% à 90% HR (sans condensation)
Contenu de l'emballage	Unité principale, adaptateur secteur 5V, guide d'utilisation
Entretien et nettoyage	Débrancher avant nettoyage. Utiliser un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Utiliser uniquement l'adaptateur fourni. Éviter l'humidité. Température de fonctionnement : 0-70°C.
Informations générales	Répartiteur HDMI certifié CE. Pour usage intérieur.

FOIRE AUX QUESTIONS - DS-43302 Digitus

Comment raccorder le répartiteur HDMI Digitus DS-43302 ?

Connectez la source HDMI (ex: lecteur Blu-ray) à l'entrée du répartiteur, puis reliez jusqu'à 8 écrans aux sorties à l'aide de câbles HDMI. Branchez l'alimentation 5V et allumez l'appareil.

Quelles résolutions sont supportées par le DS-43302 ?

Il supporte les résolutions jusqu'à 1080p (1920x1080), y compris 480i/576i, 480p/576p, 720p, 1080i et 1080p en progressif.

Le répartiteur est-il compatible avec le 3D ?

Oui, le DS-43302 prend en charge l'affichage 3D pour les contenus compatibles.

Peut-on cascader plusieurs répartiteurs pour multiplier les sorties ?

Oui, le DS-43302 est conçu pour être mis en cascade : vous pouvez connecter la sortie d'un répartiteur à l'entrée d'un autre pour étendre la distribution.

Le DS-43302 est-il compatible HDCP ?

Oui, il supporte le protocole HDCP 1.2, ce qui permet la lecture de contenus protégés (Blu-ray, etc.).

Quel type d'alimentation est requis ?

L'appareil nécessite une alimentation CC 5V 2A (adaptateur secteur fourni). La consommation maximale est de 4W.

Quels formats audio sont pris en charge ?

Le répartiteur supporte à la fois les formats audio non compressés (LPCM) et compressés (DTS Digital, Dolby Digital, y compris DTS-HD et Dolby True HD).

Quelle est la bande passante vidéo maximale ?

La bande passante peut atteindre 2,25 Gbit/s (225 MHz), garantissant une transmission fluide des signaux HD.

Que faire si l'image ne s'affiche pas sur un écran ?

Vérifiez les connexions HDMI, assurez-vous que l'écran est allumé et que l'alimentation du répartiteur est branchée. Testez avec un autre câble ou source.

Comment nettoyer le répartiteur ?

Débranchez l'appareil, puis nettoyez-le avec un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs.

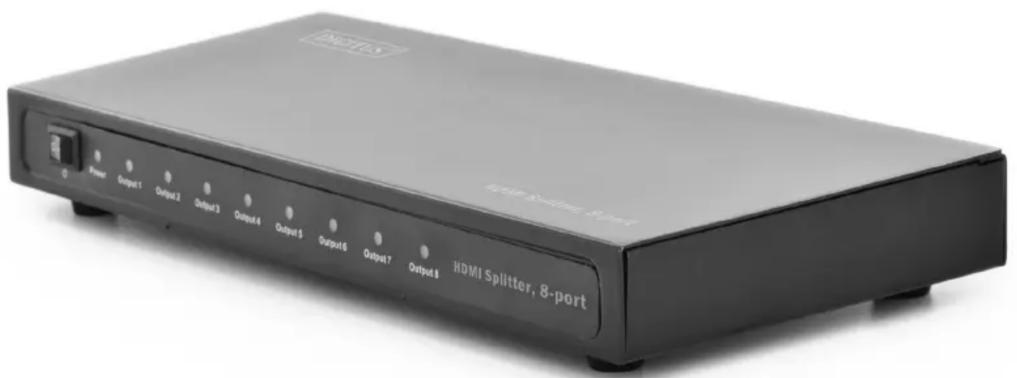

MODE D'EMPLOI DS-43302 Digitus

Répartiteur HDMI, 8 ports

Ce répartiteur présente une esthétique soignée. Il permet de distribuer un signal HDMI d'entrée vers huit sorties identiques simultanément. Il prend en charge le protocole HDCP et est conforme HDMI 1.3b. Sa bande passante vidéo peut atteindre 2,25 Gbit/ s/ 225 MHz.

Le répartiteur HDMI offre des solutions pour la vente et les salles d'exposition des téléviseurs HD, les usines de téléviseurs HD, boîtiers décodeurs, DVD et projecteurs ; les espaces de contrôle de bruit et de sécurité, centres de données, diffusion d'information, salles de conférence, écoles et centres de formation professionnel.

2.0 Caractéristiques

• En cascade : une grande diffusion peut être réalisée en mettant plusieurs répartiteurs amplificateurs HDMI en cascade
• Prend en charge la plus haute résolution vidéo 1080p.
  • Haute performance jusqu'à 2,25 Gbit/s
• Prend en charge les formats audio non compressés tels que LPCM
• Prend en charge les formats audio compressés tels que DTS Digital, Dolby Digital (dont DTS-HD et Dolby True HD)
• Prend en charge l'affichage 3D

3.0 Spécifications

Entrée de signal	Signal HDMI
Alimentation signal vidéo	0,5 - 1,0 volts p-p
Signal d'entrée DDC	5 volts p-p (TTL)
Portée maximale liaison unique	1920x 1080, 1080p
Prend en charge le protocole HDCP	1.2
DTV/ HDTV	480i/ 576i/ 480p/ 576p/ 720p/ 1080i/ 1080p
Conformité HDMI	HDMI 1.3b
Bande passante de l'amplificateur vidéo	2,25 Gbit/ s/ 225 MHz
Gamme de fréquences verticales	50/ 60 Hz
Résolutions entrelacées (50& 60 Hz)	480i, 576i, 1080i
Résolutions progressives (50& 60 Hz)	480p, 576p, 720p, 1080p
Température de fonctionnement	De 0 °C à 70 °C
Humidité de stockage	5 % à 90 % HR (sans condensation)
Alimentation électrique	CC 5V 2A
Consommation électrique (MAX)	4W

Remarque : Les spécifications sont susceptibles d'être modifiées sans préavis.

4.0 Contenu de l'emballage

1) Unité principale
2) Alimentation électrique 5V CC
3) Guide d'utilisation

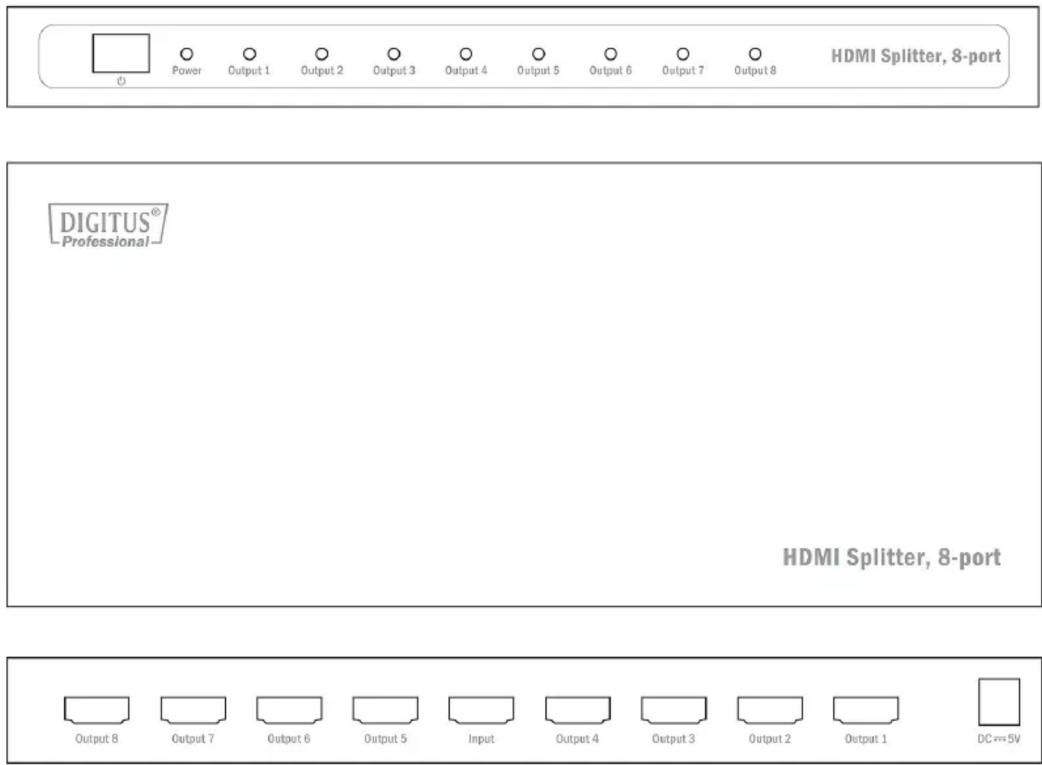

5.0 Description des panneaux

6.0 Raccordement et Utilisation

1) Raccordez la source d'entrée HDMI et les périphériques de sortie au répartiteur-amplificateur HDMI.
2) Branchez le côté CC de l'alimentation 5V au répartiteur et le côté CA dans une prise secteur.
3) Allumez l'appareil.

Attention : Insérez/Retirez les câbles avec précaution.

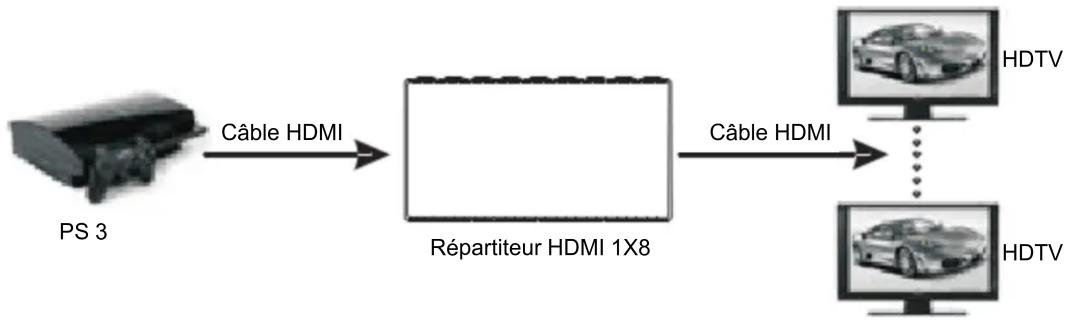

6.1. Schéma de raccordement

Par la présente, Assmann Electronic GmbH certifie que le produit contient la déclaration de conformité. Si la déclaration de conformité est manquante, vous pouvez la demander par post à l'adresse du fabricant ci-dessous:

www.assmann.com

Assmann Electronic GmbH

Auf dem Schüffel 3

58513 Lüdenscheid

Germany

CE
