| Type de produit | Répartiteur HDMI |
| Marque | Digitus |
| Modèle | DS-45328 |
| Nombre d'entrées HDMI | 1 |
| Nombre de sorties HDMI | 16 |
| Résolution maximale | 4K2K @ 60 Hz (HDR, 4:4:4) |
| Bande passante vidéo | 18 Gbit/s |
| Formats vidéo pris en charge | 480i, 576i, 1080i, 480p, 576p, 720p, 1080p, 4K @ 24/25/30/50/60 Hz |
| Version HDMI | 2.0 |
| HDCP | 2.2 / 1.4 |
| Gestion EDID | Oui, commutateur DIP à 4 positions (16 modes) |
| Fonction de réduction (downscaler) | Oui (4K → 1080p) |
| Plage de fréquences verticales | 50/60 Hz |
| Alimentation | 12 VCC / 2 A |
| Consommation électrique max. | 12 W |
| Température de service | 0 °C à 70 °C |
| Humidité de stockage | 5 à 90 % HR (sans condensation) |
| Dimensions (L x l x H) | 257 x 109 x 23 mm |
| Poids net | 560 g |
| Matériau du boîtier | Métal |
| Certifications | FCC, CE, RoHS |
| Garantie | 1 an pièces et main d'œuvre |
| Contenu de la livraison | Répartiteur, bloc d'alimentation 12 V/2 A, guide d'installation rapide |
| Entretien et nettoyage | Nettoyer avec un chiffon sec et non pelucheux. Débrancher avant nettoyage. |
| Sécurité | Utiliser uniquement l'alimentation fournie. Ne pas exposer à l'humidité. |
| Pièces détachées et réparabilité | Contacter le service après-vente via le fabricant. |
FOIRE AUX QUESTIONS - DS-45328 Digitus
Quel type de câble HDMI dois-je utiliser pour une résolution 4K à 60 Hz ?
Utilisez un câble HDMI 2.0 standard. Pour le signal 4K/60 Hz 4:4:4, la longueur maximale recommandée est de 5 mètres pour l'entrée et chaque sortie.
Comment configurer la gestion EDID ?
Utilisez le commutateur DIP à 4 positions (EDID) à l'arrière. Reportez-vous au tableau dans le guide : par exemple, position 0000 pour 4K/60 Hz audio 2.0, 1000 pour 4K/60 Hz audio 7.1, etc. Les modes 13 à 16 sont des modes spéciaux (Copy Once, MIX1-3).
Que faire si certains écrans restent noirs ?
Cela peut provenir d'un EDID inadapté. Passez à un mode EDID avec une résolution inférieure (par exemple 1080p) ou utilisez le mode Copy Once (mode 13) pour copier l'EDID d'une sortie fonctionnelle.
Le downscaler ne fonctionne pas avec un écran Full HD, pourquoi ?
La fonction de réduction ne prend en charge que le passage du 4K/60 Hz 4:4:4 et 4:2:0 (HDR10) vers 1080p. Les signaux comme le 4K/60 Hz 4:2:2 (Dolby Vision) ne sont pas réduits. Vérifiez le format source.
Quelle est la résolution maximale prise en charge ?
Le répartiteur supporte jusqu'à 4K2K à 60 Hz avec HDR et sous-échantillonnage 4:4:4.
Le voyant d'alimentation est éteint, que vérifier ?
Assurez-vous que l'adaptateur secteur est correctement branché et que l'interrupteur ON/OFF à l'arrière est en position marche. Si le problème persiste, testez l'alimentation sur une autre prise.
Puis-je brancher des écrans 4K et Full HD en même temps ?
Oui, grâce à la fonction de downscaling, vous pouvez mixer des écrans 4K et Full HD. Le répartiteur réduira automatiquement le signal 4K vers 1080p pour les écrans Full HD (sous réserve de compatibilité du format source).
Quels sont les modes MIX1, MIX2 et MIX3 (EDID) ?
Ces modes permettent un fonctionnement en environnement mixte : MIX1 utilise le format le plus bas audio/vidéo, MIX2 le format audio le plus élevé avec downscaling vidéo, MIX3 le format audio le plus bas avec downscaling vidéo.
Le répartiteur est-il compatible HDCP ?
Oui, il prend en charge HDCP 2.2 et 1.4, garantissant la compatibilité avec les sources protégées comme les lecteurs Blu-ray, les consoles et les box TV.
Quelle est la garantie de ce répartiteur ?
Digitus offre une garantie limitée d'un an pièces et main d'œuvre. Pour toute réclamation, contactez le service après-vente via le site www.assmann.com.
Questions des utilisateurs sur DS-45328 Digitus
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Répartiteur au format PDF gratuitement ! Retrouvez votre notice DS-45328 - Digitus et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DS-45328 de la marque Digitus.
MODE D'EMPLOI DS-45328 Digitus

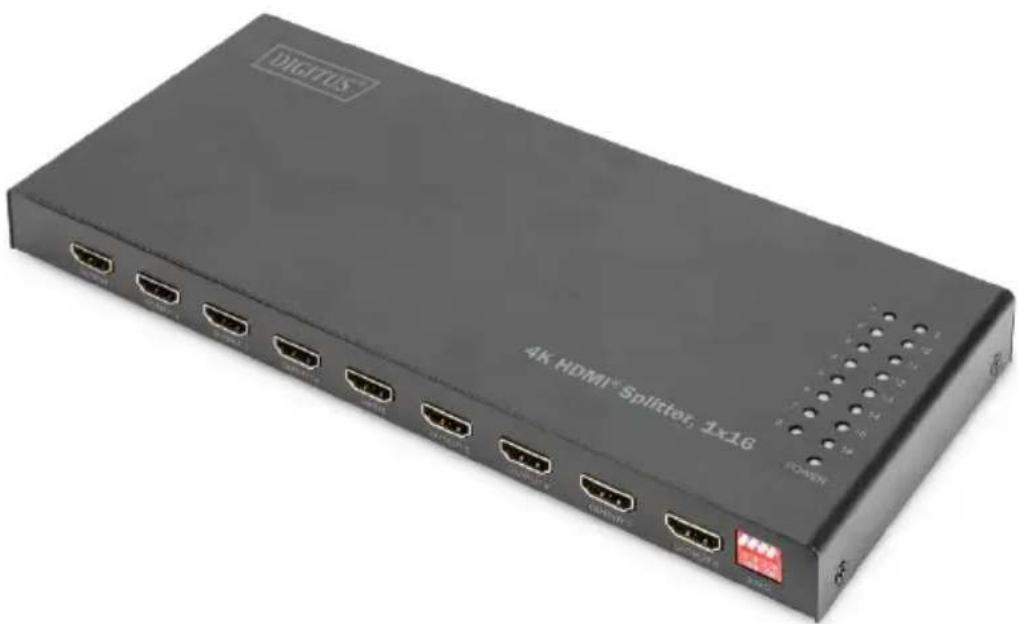

Répartiteur HDMI 4K, 1x16
Guide d'installation rapide
DS-45328
1. Introduction
Le répartiteur HDMI 4K, 1x16 de DIGITUS® envoie un signal AV sur 16 écrans en résolution UHD (4K/60 Hz). Grâce à la fonction de mise à l'échelle (réduction), aucun écran ne va rester noir si, par exemple, un signal 4K doit être transmis en simultané sur un écran 4K et Full HD. Le répartiteur offre également l'option de gestion EDID, différents modes peuvent être configurés séparément via le commutateur.
2. Fonctionnalités
- Prise en charge du 4K2K / 60 Hz (HDR, 4:4:4)
- Bande passante vidéo : 18 Gbit/s
- Fonction de réduction de la définition (4K -> 1 080 p) – Possibilité de fonctionnement en mode mixte avec des écrans Full HD + 4K
- HDMI 2.0
- HDCP 2.2 / 1.4
- Interrupteur Marche/Arrêt séparé
- Voyants d'état
- Prend en charge de High Dynamic Range (HDR)
- Gestion EDID
2.1 Description de la gestion EDID
Commutateur vers le bas pour « 0 » (↓=BAS) / [1,2,3,4] Commutateur vers le haut pour « 1 » (↑=HAUT)
| Mode | État du commutateur DPI | Description des paramètres EDID | ↓=BAS / ↑=HAUT | |||
| 1 | 2 | 3 | 4 | |||
| Mode 1 | 0 | 0 | 0 | 0 | 4K / 60 Hz, 18G, 4:4:4, AUDIO 2.0 | |
| Mode 2 | 1 | 0 | 0 | 0 | 4K / 60 Hz, 18G, 4:4:4, AUDIO 7.1 | |
| Mode 3 | 0 | 1 | 0 | 0 | 4K / 30 Hz, 10,2G, AUDIO 2.0 | |
| Mode 4 | 1 | 1 | 0 | 0 | 4K / 30 Hz, 10,2G, AUDIO 7.1 | |
| Mode 5 | 0 | 0 | 1 | 0 | 1080p / 60 Hz, AUDIO 2.0 | |
| Mode 6 | 1 | 0 | 1 | 0 | 1080p / 60 Hz, AUDIO 7.1 | |
| Mode 7 | 0 | 1 | 1 | 0 | 1080i / 60 Hz, AUDIO 2.0 | |
| Mode 8 | 1 | 1 | 1 | 0 | 1080i / 60 Hz, AUDIO 7.1 | |
| Mode 9 | 0 | 0 | 0 | 1 | 1080p / 50 Hz, AUDIO 2.0 | |
| Mode 10 | 1 | 0 | 0 | 1 | 1080p / 50 Hz, AUDIO 7.1 | |
| Mode 11 | 0 | 1 | 0 | 1 | 4K2K / 30 Hz, HDR | |
| Mode 12 | 1 | 1 | 0 | 1 | 4K2K / 60 Hz, HDR | |
| Mode 13 | 0 | 0 | 1 | 1 | Copy Once | |
| Mode 14 | 1 | 0 | 1 | 1 | MIX1 | |
| Mode 15 | 0 | 1 | 1 | 1 | MIX2 | |
| Mode 16 | 1 | 1 | 1 | 1 | MIX3 | |
2.2 Remarque :
- Copy Once : Lecture de l'EDID de la première sortie connectée uniquement
• MIX1 : Format le plus bas de l'audio/vidéo - MIX2 : Format le plus élevé de l'audio, réduction de la définition de la vidéo
- MIX3 : Format le plus bas de l'audio, réduction de la définition de la vidéo
- Downscaler : La fonction de réduction de la définition ne prend en charge que la réduction du signal 4K / 60 Hz 4:4:4 et 4:2:0 (HDR 10) au signal 1 080p ou bien il n'y aura pas de sortie d'image vers le téléviseur FHD ni d'image normale vers le téléviseur 4K HDR.

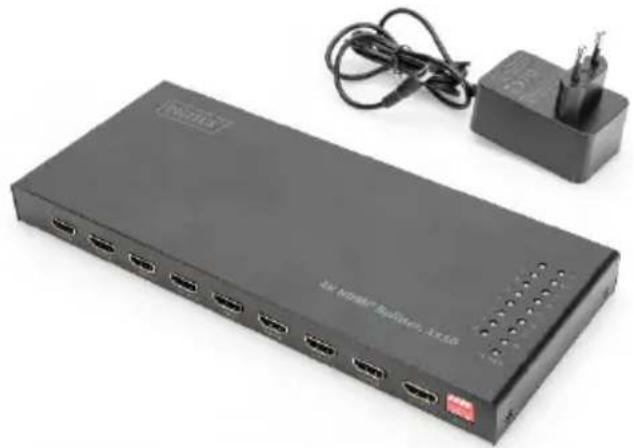

3. Contenu de la livraison :
• 1 x répartiteur HDMI
• 1 x bloc d'alimentation (12 V / 2 A, 1,15 m)
• 1 x guide d'installation rapide
4. Caractéristiques du produit
| Ports d'entrée | 1 x HDMI |
| Ports de sortie | 16 x HDMI |
| Plage de fréquences verticales | 50/60 Hz |
| Bande passante de l'amplificateur vidéo | 6 Gbit/s / 600 MHz par canal(18 Gbit/s tous canaux confondus) |
| Entrelacé (50/60 Hz) | 480i, 576i, 1080i |
| Progressif (50/60 Hz) | 480p, 576p, 720p, 1080p, 4K @ 24/25/30/50/60 Hz |
| Garantie limitée | 1 an pièces et main d'œuvre |
| Température de service | 0 °C à 70 °C |
| Humidité relative de stockage | 5 à 90 % HR (sans condensation) |
| Alimentation | 12 VCC / 2 A, 1,15 m |
| Consommation électrique (max.) | 12 W |
| Cert. du répartiteur | FCC, CE, RoHS |
| Cert. alimentation électrique | FCC, CE, RoHS |
| Norme adaptateur secteur | Normes US, UE, UK, AU, etc. |
| Dimensions (L x I x H) | 257 x 109 x 23 mm |
| Poids net | 560 g |
| Matériau | Métal |
- Dépannage
| Problèmes | Causes | Solutions |
| Le témoin d'alimentation est éteint et le produit ne fonctionne pas | L'adaptateur d'alimentation est-il correctement branché et le bouton d'alimentation marche/arrêt est-il allumé ? | Veuillez vérifier que l'adaptateur secteur est correctement raccordé et allumer le bouton marche/arrêt |
| Tâches sur l'écran | Le câble HDMI n'est peut-être pas conforme à la spécification HDMI 2.0 ou le câble est trop long | Veuillez utiliser le câble HDMI 2.0 standard, la longueur du câble de d'entrée/sortie ne dépasse pas 5 m 4K/60 Hz 4:4:4, 4K 30 Hz/1 080 p peut atteindre 10 m |
| Pas d'image sur certaines sorties | Peut-être que ces sorties ne prennent pas en charge la résolution nécessaire pour afficher l'image | Changez le mode EDID et passez à un mode offrant une résolution inférieure ou sélectionnez un mode permettant de copier le mode EDID des sorties sans image afin d'obtenir le signal approprié |
| Pas d'image sur un téléviseur FHD lors de la connexion à une source 4K / 60 Hz et, simultanément, image normale sur le téléviseur compatible 4K HDR en mode downscaler | Il se peut que la fonction de réduction de la définition ne puisse prendre en charge le signal d'entrée, tel qu'un signal HDR 4K / 60 Hz 4:2:2 (Dolby Vision), ou ne puisse le prendre en charge lors de la connexion d'un téléviseur FHD à un périphérique de sortie 4K / 60 Hz fixe | La fonction de réduction de la définition ne prend en charge que la réduction du signal 4K / 60 Hz 4:4:4 et 4:2:0 (HDR 10) au signal 1 080 p ou bien il n'y aura pas de sortie d'image sur le téléviseur FHD. Le client doit changer une entrée du signal de réduction de la définition prise en charge |

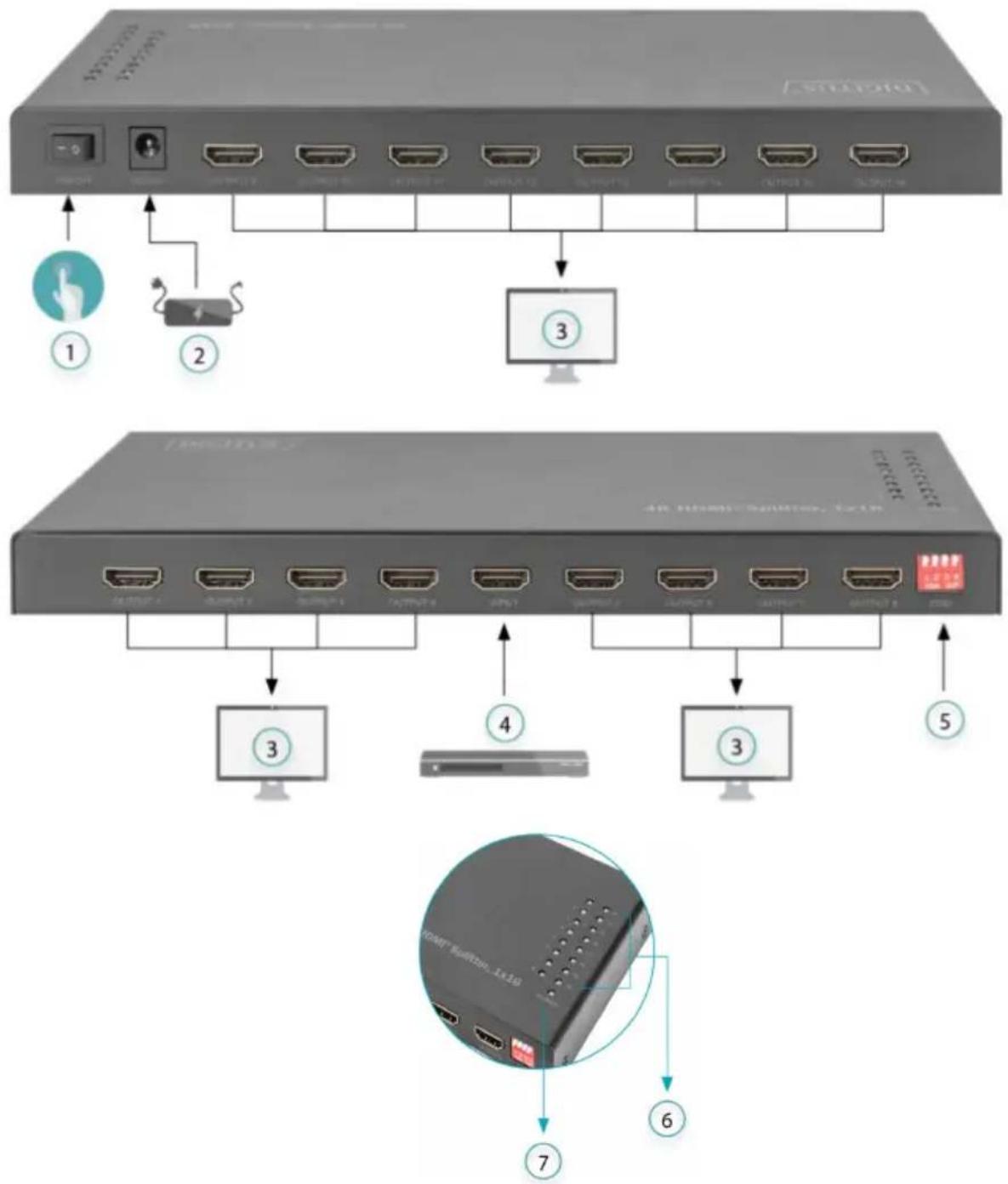

6. Vue d'ensemble du produit
| 1 | ON/OFF : Bouton d'alimentation Marche/Arrêt | |
| 2 | DC/12V : Entrée 12 VCC | Adaptateur secteur |
| 3 | Output 1-16 : Ports de sortie HDMI 1-16 | Écran HDMI |
| 4 | Input : Port d'entrée HDMI | Source HDMI |
| 5 | EDID : Commutateur DPI de sélection du mode EDID | |
| 6 | Voyants des sorties 1-16 | |
| 7 | POWER : Voyant d'alimentation | |

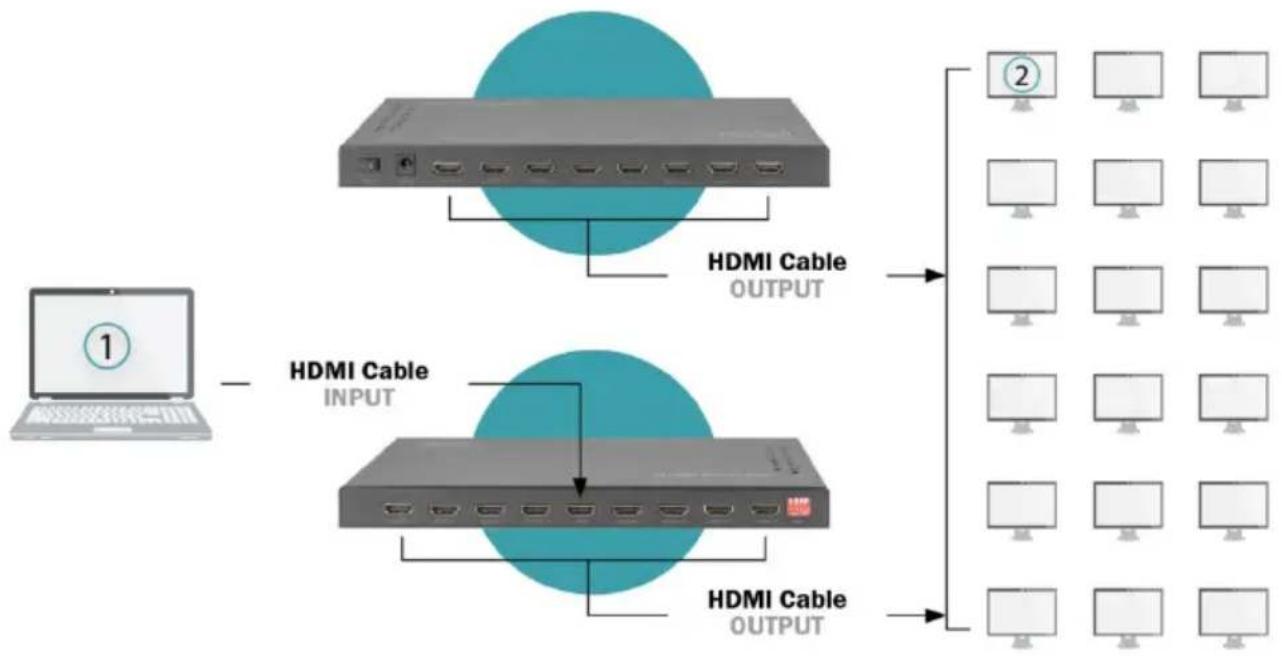

7. Diagramme de connexion
1) Ordinateur portable
2) 16 × TV
Assmann Electronic GmbH déclare par la présente que la Déclaration de Conformité est incluse dans la livraison. Dans le cas contraire, demandez l'envoi de la Déclaration de Conformité par courrier postal adressé au fabricant à l'adresse indiquée ci-dessous.
www.assmann.com
Assmann Electronic GmbH
Auf dem Schüffel 3
58513 Lüdenscheid
Allemagne
