DN-95208 - Répartiteur Digitus - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Répartiteur PoE USB-A d'intérieur
Marque	Digitus
Modèle	DN-95208
Dimensions	82,3 x 124,81 x 34,7 mm
Poids	66,9 g
Alimentation d'entrée	PoE 40-57 Vcc, 802.3af/at
Alimentation de sortie	5 Vcc, 2,5 A max (USB-A)
Vitesse de données	10/100 Mbps (Ethernet)
Connecteurs	1 x RJ45 femelle (entrée), 1 x RJ45 mâle (sortie), 1 x USB-A femelle
Voyant LED	Vert (indicateur de puissance de sortie)
Indice de protection	IP40
Matériau du boîtier	Plastique ignifugé
Couleur	Blanc
Montage	Fixation murale
Température de fonctionnement	0 °C à 40 °C
Température de stockage	-20 °C à 70 °C
Humidité relative de fonctionnement	20 % à 80 %, sans condensation
Altitude d'exploitation	Jusqu'à 2000 m
Contenu de la livraison	1 x répartiteur PoE USB, 1 x manuel d'utilisation
Entretien et nettoyage	Nettoyer avec un chiffon sec et non abrasif. Ne pas utiliser de produits liquides.

FOIRE AUX QUESTIONS - DN-95208 Digitus

Comment installer le répartiteur DN-95208 ?

Branchez le câble RJ45 provenant d'un injecteur PoE ou d'un commutateur PoE 802.3af/at sur le port d'entrée PoE (repère 1). Connectez vos périphériques via le port USB-A pour l'alimentation (5V) et le port RJ45 de sortie pour les données. Vous pouvez fixer l'appareil au mur à l'aide des trous de fixation.

Quels types de périphériques puis-je alimenter avec ce répartiteur ?

Le DN-95208 fournit une alimentation 5V 2,5A max via USB-A. Il peut alimenter des périphériques comme des caméras réseau, des points d'accès sans fil, des tablettes PC, des consoles de communication ou tout appareil compatible USB-A nécessitant moins de 2,5A.

Quelle est la distance maximale entre la source Ethernet et le périphérique ?

La distance effective est de 100 mètres via des câbles Cat5e ou Cat6 de la source de données Ethernet au périphérique alimenté.

Puis-je utiliser ce répartiteur avec un commutateur PoE non standard ?

Non, l'entrée PoE doit être conforme aux normes 802.3af/at avec une tension de 40-57V. L'utilisation d'une alimentation non standard peut endommager l'appareil.

Que faire si le voyant LED vert ne s'allume pas ?

Vérifiez que l'injecteur ou le commutateur PoE est sous tension et que le câble RJ45 est correctement branché. Assurez-vous que le périphérique connecté en sortie ne consomme pas plus de 2,5A. Si le problème persiste, testez avec un autre câble.

Le répartiteur est-il compatible avec le PoE 802.3af et 802.3at ?

Oui, il prend en charge les deux normes 802.3af (PoE) et 802.3at (PoE+) avec une tension d'entrée de 40-57V.

Comment fixer le répartiteur au mur ?

Utilisez les deux trous de fixation situés sur le boîtier (repère 2). Fixez-le avec des vis appropriées sur une surface solide. Le boîtier a un indice de protection IP40 pour une utilisation en intérieur.

Quelle est la puissance maximale disponible en sortie ?

La sortie USB-A fournit jusqu'à 5V 2,5A (12,5W) à température ambiante (0-40°C). Au-delà de 40°C, le courant maximum est limité à 2,0A.

Puis-je brancher un câble USB-C sur ce répartiteur ?

Non, le port de sortie est un USB-A femelle. Pour un périphérique USB-C, vous aurez besoin d'un adaptateur ou d'un câble USB-A vers USB-C.

Où puis-je télécharger le manuel d'utilisation ?

Le manuel est disponible gratuitement au format PDF sur le site notice-facile.com pour le modèle Digitus DN-95208. Vous pouvez également demander une version traduite par email.

MODE D'EMPLOI DN-95208 Digitus

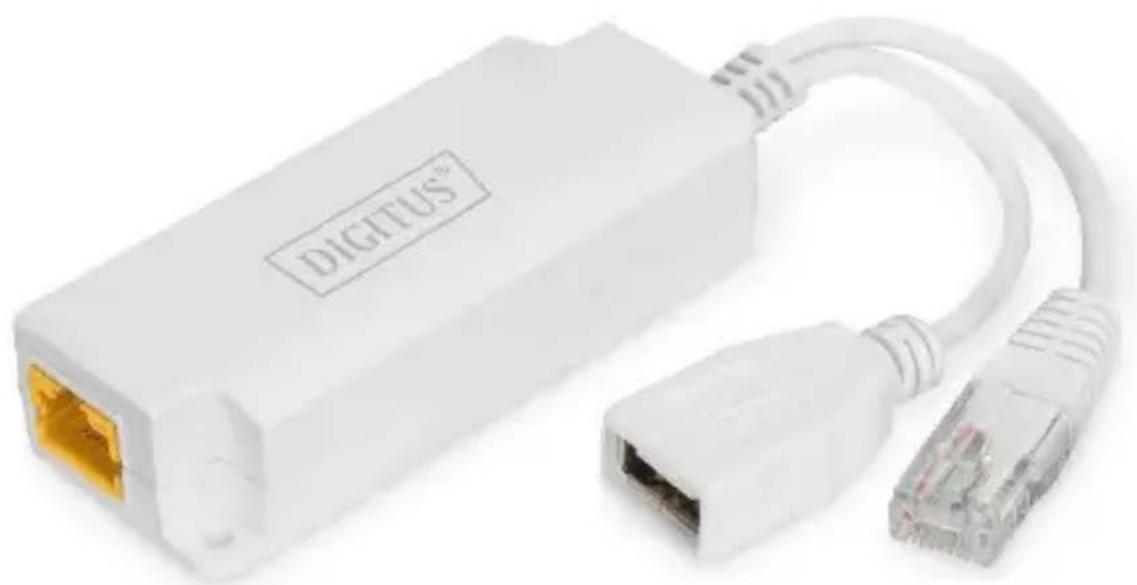

Répartiteur DIGITUS PoE USB-A 5V

Guide d'installation rapide

DN-95208

Sommaire

1. Introduction......2
2. Caractéristiques principales....2
3. Contenu de la livraison....3
4. Profil du produit....3
5. Diagramme de connexion....4
6. Caractéristiques techniques......4

1. Introduction

Le DN-95208 est un répartiteur PoE USB-A d'intérieur spécialement conçu pour les applications complexes de backhaul et de réseau. Protégé par un boîtier en plastique ignifugé IP40 de conception compacte. Il fonctionne comme un convertisseur pour obtenir l'alimentation et les données d'un injecteur PoE ou d'un commutateur PoE de 802.3af/at sur un connecteur RJ45, puis séparer l'alimentation et les données vers les PD. La puissance de sortie est de 5Vdc, 2,5A(max) via le connecteur USB-A femelle vers les PD. Comme les centrales de communication, les points d'accès sans fil, les caméras réseau, les tablettes PC et d'autres périphériques USB-A. Le signal PoE se transforme en un signal de données distinct à 10/100 Mbps. Pour des raisons de planification, la distance effective est de 100 mètres via des câbles Cat5e/Cat6 de la source de données Ethernet au PD.

2. Caractéristiques principales

• Fournit une alimentation USB 5V par un répartiteur PoE
• Entrée PoE : 40-57Vdc PoE 802.3af/at

• Alimentation USB en sortie : 5Vdc 2,5A(max)
  • Vitesse de sortie des données : 10/100 Mbps (RJ45)

• Montage mural

• Indice de protection IP40
• Indicateur de puissance de sortie Vert

3. Contenu de la livraison

• 1 x répartiteur PoE USB
- 1 x manuel

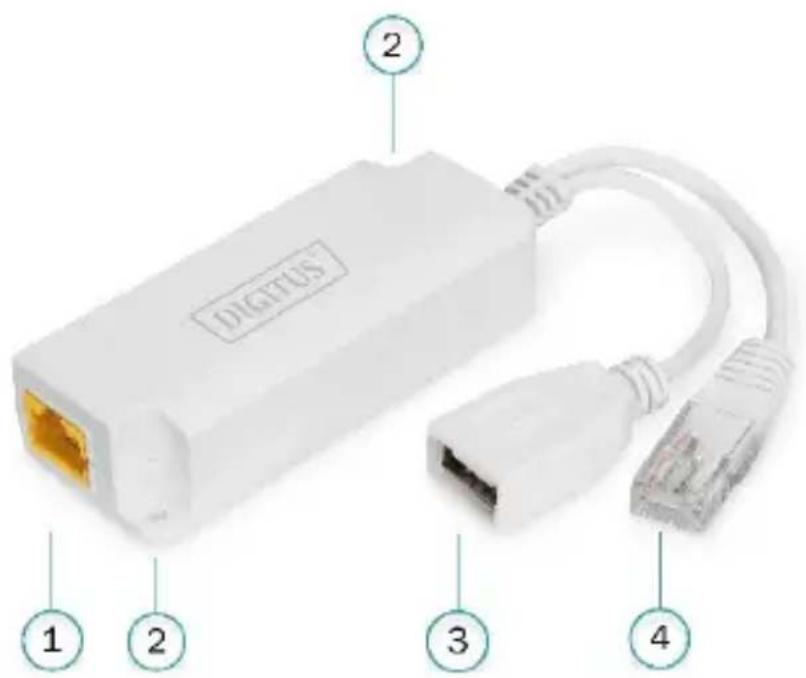

4. Profil du produit

DIGITUS 1 2 3 4

1.	PoE : port d'entrée de données et d'alimentation
2.	Trous de fixation
3.	Prise USB-A
4.	Port de sortie LAN

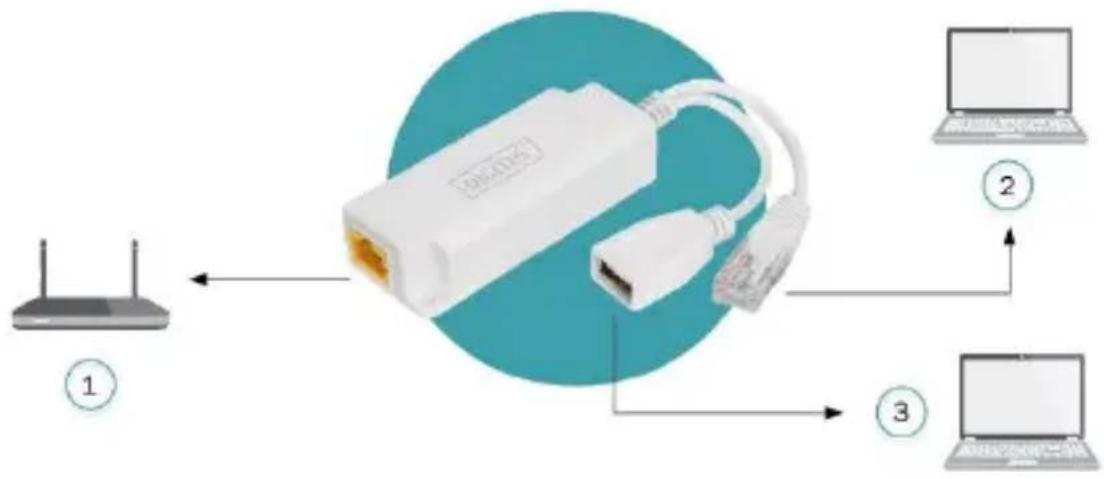

5. Diagramme de connexion

1.	Routeur LAN sans fil
2.	Ordinateur portable 1
3.	Ordinateur portable 2

6. Caractéristiques techniques

Entrée et sortie
Ports d'entrée	Injecteur PoE 40-57Vcc/Commutateur PoE802.3af/at
Broches d'alimentation d'entrée	4/5(+), 7/8(-) or 3/6(+),1/2(-)
Ports de sortie	5Vcc 2,0A 0°C à 55°C, 5Vdc2,5A(max.) @0°C à 40°C,
Vitesse des données	10/100 Mbps
Environnement de travail
Température de service	0°C à 40°C
Humidité relative de service	20 % à 80 %, sanscondensation
Température de stockage	-20°C à 70°C
Humidité relative de stockage	10 % à 90 %, sans condensation
Altitude d'exploitation	Jusqu'à 2000 mètres
Caractéristiques mécaniques
Boîtier	Plastique
Couleur	Blanc
Montage	Fixation murale
Indice IP	IP 40
Dimensions	(82,3+124.81) mm x 34,7mm x 19 mm
Poids	66,9 g
Connecteurs	1 x RJ45 femelle,1 x RJ45 mâle1 x USB-A femelle
Voyant LED
Indicateur de puissance de sortie	vert

Remarque : Les caractéristiques techniques sont susceptibles d'être modifiées sans préavis.

Avertissement

ASSMANN Electronic GmbH déclare par la présente que la Déclaration de Conformité est incluse dans la livraison. Dans le cas contraire, demandez l'envoi de la Déclaration de Conformité par courrier postal adressé au fabricant à l'adresse indiquée ci-dessous.

www.assmann.com

Assmann Electronic GmbH

Auf dem Schüffel 3

58513 Lüdenscheid

Allemagne

CE
