BPG3400BM - Cuisinière BRANDT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Table de cuisson mixte gaz/électrique
Marque	Brandt
Modèle	BPG3400BM
Nombre de brûleurs à gaz	4 (2 semi-rapides 1750 W, 1 rapide 2800 W, 1 auxiliaire 1000 W)
Nombre de zones électriques	1 plaque électrique (⌀ 145 mm, 1500 W)
Alimentation gaz	Gaz naturel (G20) ou butane/propane (G30/G31) – adaptable
Alimentation électrique	Monophasé 230 V, câble H05 RR-F 3×0,75 mm²
Allumage	Électrique automatique (étincelle) ; possibilité d'allumage manuel avec allumette en cas de coupure de courant
Sécurité	Thermocouple de sécurité sur certains brûleurs ; arrêt du gaz si flamme s'éteint ; protection enfants (surveillance requise pour moins de 8 ans)
Réglage de la flamme	Position maximale/minimale par bouton ; réglage du débit minimal possible
Entretien	Nettoyer après chaque usage avec eau savonneuse ; ne pas utiliser d'abrasifs ni de nettoyeur vapeur ; nettoyer bougies d'allumage et thermocouples
Matériau de la surface	Verre (plan de travail) ; grilles émaillées, chapeaux et têtes de brûleurs en métal émaillé
Installation	Encastrable dans un meuble ; nécessite une ouverture adaptée ; ventilation et évacuation des produits de combustion requises
Pièces détachées	Disponibles auprès des centres de service agréés Brandt
Conformité	Directives CEE 2004/108/CE (CEM), 2006/95/CE (sécurité), Règlement (UE) 2016/426

FOIRE AUX QUESTIONS - BPG3400BM BRANDT

Comment allumer un brûleur ?

Enfoncez et tournez le bouton en sens inverse horaire jusqu'à la position Maximum (grande flamme). Appuyez à fond pour l'allumage automatique. Si le brûleur est équipé d'un thermocouple de sécurité, maintenez le bouton enfoncé environ 10 secondes après allumage.

Que faire si le brûleur ne s'allume pas malgré les étincelles ?

Vérifiez l'arrivée de gaz (robinet ouvert). Nettoyez la bougie d'allumage avec une petite brosse en nylon pour enlever les saletés. Si le problème persiste, contactez le service après-vente.

Pourquoi la flamme s'éteint-elle après l'allumage ?

Cela peut être dû à un relâchement trop précoce du bouton. Maintenez-le enfoncé plus longtemps. Assurez-vous également que la casserole n'est pas trop grande ; utilisez une grille paellero si nécessaire. Si le problème vient du thermocouple, appelez l'assistance.

Comment régler le débit minimum d'un brûleur gaz ?

Retirez le bouton, accédez à la vis de réglage (sur le côté ou dans le pivot). Tournez-la doucement avec un petit tournevis pour obtenir une flamme stable et constante en position minimum. Pour le G20, ajustez ; pour G30/G31, la vis doit être bloquée à fond.

Puis-je utiliser l'appareil avec du gaz butane ou propane ?

Oui, la plaque peut être adaptée. Remplacez les buses des brûleurs par celles adaptées au gaz (vendues dans le sachet de rechange). Ajustez ensuite le débit minimum. L'opération doit être réalisée par un installateur qualifié.

Comment nettoyer la table de cuisson en verre ?

Lavez la surface avec de l'eau savonneuse tiède après chaque utilisation. Rincez et séchez soigneusement. N'utilisez jamais d'éponges métalliques, de produits abrasifs ou de sprays corrosifs. Évitez le contact prolongé avec du vinaigre, café, lait, etc.

Que faire en cas de bris de verre ?

Éteignez immédiatement tous les brûleurs et la plaque électrique, puis coupez l'alimentation électrique. Ne touchez pas la surface et n'utilisez plus l'appareil. Contactez un professionnel qualifié.

Quelle tension électrique est nécessaire ?

L'appareil fonctionne en monophasé 230 V. Le câble d'alimentation (H05 RR-F 3×0,75 mm²) doit être raccordé à une prise avec terre. La section du câble doit supporter la charge indiquée sur la plaque signalétique.

Comment savoir si un brûleur est équipé d'un thermocouple de sécurité ?

Les brûleurs avec thermocouple nécessitent de maintenir le bouton enfoncé environ 10 secondes après allumage pour que la sécurité s'active. En cas d'extinction accidentelle, la flamme ne se rallume pas automatiquement.

Où trouver les pièces détachées d'origine ?

Les pièces détachées originales sont disponibles exclusivement dans les centres d'assistance technique agréés Brandt et les magasins autorisés. Pour toute intervention, demandez l'utilisation de pièces certifiées d'origine.

MODE D'EMPLOI BPG3400BM BRANDT

Pag. 3 - 14 Installation, montage, nettoyage, maintenance et les différentes phases de montage. Données techniques.

Pag. 38 Description, instructions pour l'installation et le conseil pour la maintenance. Manuel d'instructions.

En cas d'adaptation de la plaque de cuisson à un autre type de gaz, procédez comme décrit dans les instructions concernant l'installation et l'utilisation et remplacer l'étiquette sur le fond par celle fournie dans le sac des pièces de rechange.

L'installateur doit garder à l'esprit que l'appareil mixte est le Y. La paroi arrière, les surfaces adjacentes et environnantes doivent par conséquent être en mesure de résister à une surchauffe de 65 K.

Tous nos appareils sont conçus et fabriqués conformément aux normes européennes EN 60 335-1 et EN 60 335-2-6, ainsi qu'aux modifications correspondantes.

L'appareil est conforme aux dispositions des Directives CEE suivantes :

- 2004/108/CE relatives à la compatibilité magnétique.

- 2006/95/CE relative à la sécurité électrique.

REGULACIONES

Vous venez d'acquérir une table de cuisson BRANDT et nous vous remercions de la confiance que vous nous accordez.

Nous avons conçu et fabriqué ce produit en pensant à vous, à votre mode de vie, à vos besoins, pour qu'il réponde au mieux à vos attentes. Nous y avons mis notre savoir-faire, notre esprit d'innovation et toute la passion qui nous anime depuis plus de 60 ans.

Dans un souci permanent de toujours mieux satisfaire vos exigences, notre service consommateurs est à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions.

Connectez-vous aussi sur notre site www.brandt.com où vous trouverez nos dernières innovations, ainsi que des informations utiles et complémentaires.

BRANDT est heureux de vous accompagner au quotidien et vous souhaite de profiter pleinement de votre achat.

Important : avant de mettre votre appareil en marche, veuillez lire attentivement ce guide d'installation et d'utilisation afin de vous familiariser plus rapidement avec son fonctionnement.

MATIERES:

Pag.	40	DESCRIPTION DE TABLE DE CUISSON
Pag.	41	AVERTISSEMENTS DE SÉCURITÉ IMPORTANTS
Pag.	42	UTILISATION
Pag.	43	NETTOYAGE - INSTALLATION
Pag.	44	INSTALLATION, FIXATION DE LA TABLE DE CUISSON
Pag.	45	INSTALLATION
Pag.	46	INSTALLATION, BRANCHEMENT ELETRIQUE, REGLAGE ROBINETS
Pag.	47	TRANSFORMATION
Pag.	48	ENTRETIEN
Pag.	49	TABLEAU DE DÉPANNAGE
Pag.	50	INFORMATION PRODUIT
Pag.	51	SERVICE APRES-VENTE

AVERTISSEMENT:

Les enfants de moins de 8 ans ne doivent jamais s'approcher de l'appareil sans être constamment supervisés.

L'appareil peut être utilisé par des enfants de plus de 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou des personnes dépourvues d'expérience et de connaissances spécifiques à condition qu'il soient supervisés ou qu'ils aient reçu des directives pour l'utilisation de l'appareil dans des conditions de sécurité et compris les dangers.

Les enfants ne doivent pas jouer avec l'appareil. Les enfants ne doivent pas effectuer sans supervision les opérations de nettoyage et d'entretien par l'utilisateur.

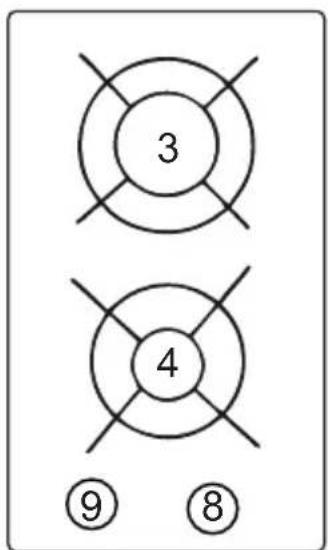

DESCRIPTION DES TABLES DE CUISSON

1) Brûleur semi-rapide de 1750 W
2) Brûleur semi-rapide de 1750 W
3) Brûleur rapide de 2800 W
4) Brûleur auxiliaire de 1000 W
5) Plaque électrique 145 mm de 1500 W
6) Bouton de commande brûleur n° 2
7) Bouton de commande brûleur n° 1
8) Bouton de commande brûleur n° 3
9) Bouton de commande brûleur n° 4
10) Bouton de commande brûleur n° 5

Attention: cet appareil a été conçu pour un usage domestique, dans un milieu domestique et privé.

Chaque plaque de cuisson a été conçue pour être utilisée uniquement comme appareil de cuisson: tout autre emploi (tel que le chauffage des pièces) doit être considéré inadapté et dangereux.

AVERTISSEMENTS DE SÉCURITÉ IMPORTANTS

AVERTISSEMENTS IMPORTANTS POUR L'UTILISATEUR

Attention: pendant le fonctionnement, le plan de travail chauffe très fort à l'endroit de la cuisson: garder les enfants à distance de sécurité!

- ATTENTION!

En cas de rupture du verre du plan de cuisson:

- éteindre immédiatement tous les feux et les éléments chauffants électriques, puis mettre l'appareil hors tension;

- ne pas toucher la surface de l'appareil;

- ne pas utiliser l'appareil.

- IMPORTANT: pour une installation parfaite, le réglage ou la transformation de la plaque de cuisson pour l'emploi d'autres types de gaz, il est nécessaire de faire appel à un INSTALLATEUR QUALIFIÉ : le non respect de cette consigne entraîne l'annulation de la garantie.

- IMPORTANT: l'installation doit s'effectuer conformément aux instructions du fabricant. Une mauvaise installation peut causer des blessures corporelles aux gens et aux animaux, ou des dégâts matériels dont le fabricant ne peut être tenu pour responsable.

- Si l'installation de l'appareil requiert des modifications de l'installation électrique domestique ou en cas d'incompatibilité entre la prise et la fiche de l'appareil, s'adresser à du personnel qualifié pour le remplacement. Ce dernier devra notamment vérifier que la section des câbles de la prise soit adaptée à la puissance absorbée par l'appareil.

- L'utilisation d'un appareil de cuisson à gaz produit de la chaleur et de l'humidité dans le local où il est installé. Il faut donc assurer une bonne aération du local sans encombrer les ouvertures de ventilation naturelle (fig. 3) et activer le dispositif mécanique d'aération (hotte d'aspiration ou électro-ventilateur fig. 4 et fig. 5).

- Une utilisation intensive et prolongée de l'appareil peut exiger une aération supplémentaire, par exemple l'ouverture d'une fenêtre, ou une aération plus efficace en augmentant la puissance de l'aspiration mécanique existante.

- Ne jamais tenter de modifier les caractéristiques techniques du produit: cela pourrait s'avérer dangereux.

• Si vous décidez de ne plus utiliser l'appareil (ou de remplacer un ancien modèle) avant de le porter à la démolition, il est recommandé de le rendre inutilisable comme le prévoient les réglementations en vigueur en matière de protection de la santé et de pollution de l'environnement.
• Pour ce faire, il faut rendre inoffensives les parties dangereuses, spécialement pour les enfants, qui pourraient vouloir jouer avec l'appareil hors d'usage.
• Ne pas toucher l'appareil avec les mains ou les pieds mouillés ou humides.
• Ne pas utiliser l'appareil avec les pieds nus.
• Le fabricant ne peut être tenu pour responsable d'éventuels dommages imputables à des emplois incorrects, erronés ou irraisonnables.
• Pendant le fonctionnement, ou immédiatement après, certaines parties de la plaque de cuisson atteignent des températures très élevées: ne pas y toucher.
• Après avoir utilisé la plaque de cuisson, s'assurer que l'index des boutons soit en position de fermeture et fermer le robinet principal du conduit de gaz ou le robinet de la bouteille.
• En cas de problèmes de fonctionnement des robinets de gaz, appeler le Service après-vente.
• Conserver le Certificat de Garantie, ou la fiche technique, avec la notice d'emploi pendant toute la durée de vie de l'appareil. Il/elle contient d'importantes données techniques.

IMPORTANT:

Tous nos produits sont conformes aux normes européennes et aux endements correspondants. Le produit est donc conforme aux exigences des Directives européennes en vigueur en ce qui concerne :

• la compatibilité électromagnétique (CEM) ;
• la sécurité électrique (directive basse tension) ;
• la limitation de l'utilisation de certaines substances dangereuses ;
• l'écoconception.

- L'appareil est conforme aux dispositions des sous-règlements pour les directives européennes:

- Règlement (UE) 2016/426.

UTILISATION

1) BRULEURS

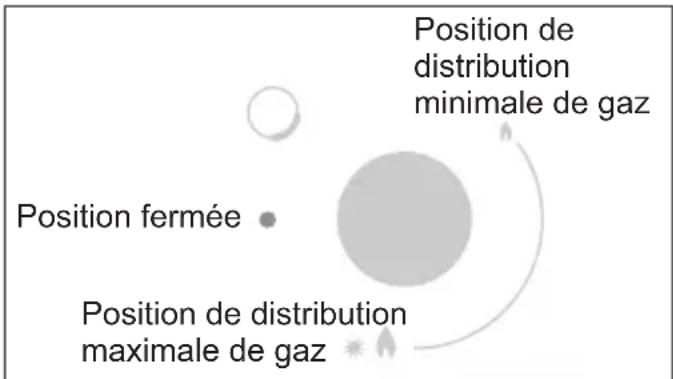

A la surface de la table, au-dessus de chaque bouton, un schéma est imprimé en sérigraphie indiquant le brûleur auquel il se réfère. Après avoir ouvert le robinet du gaz ou de la bouteille de gaz, allumez les brûleurs en procédant comme suit:

- allumage électrique automatique

Enfoncez et tournez en sens inverse horaire le bouton correspondant au brûleur à utiliser, tournez-le sur la position Maximum (grande flamme fig. 1) puis appuyez à fond sur le bouton.

- Allumage des brûleurs équipés d'un thermocouple de sécurité

Pour les brûleurs munis d'un thermocouple de sécurité, tournez en sens inverse horaire le bouton correspondant au brûleur à utiliser, tournez-le sur la position Maximum (grande flamme fig. 1) jusqu'à ce que vous sentiez un arrêt léger puis appuyez sur le bouton. Lorsque le brûleur est allumé, maintenez le bouton enfoncé pendant 10 secondes environ.

Sur les modèles avec un gril à viandes, le dispositif ne doit pas être actionné pendant plus de 15 secondes; si au bout de 15 secondes le brûleur ne s'est pas allumé, interrompez l'actionnement du dispositif et attendez au moins 1 min. avant d'effectuer un nouvel essai.

Pour tous les modèles, en cas d'extinction accidentelle des flammes, fermez le bouton du brûleur et ne tentez pas de le rallumer pendant au moins 1 min.

Utilisation des brûleurs

Pour obtenir le meilleur rendement avec une consommation minimum de gaz, n'oubliez ce qui suit:

• utilisez pour chaque brûleur des casseroles appropriées (voir le tableau suivant et la fig. 2).
• Lorsque le point d'ébullition est atteint, tournez le bouton sur Minimum (petite flamme fig. 1).
• Utilisez toujours des casseroles avec un couvercle.
• Utilisez uniquement des récipients à fond plat.

Brûleurs	∅ Casseroles cm
Rapide	20 ÷ 22
Semi-rapide 16 ÷ 18
Auxiliaire 10 ÷ 14

AVERTISSEMENTS:

• l'allumage des brûleurs avec un thermocouple de sécurité n'est possible que lorsque le bouton se trouve sur la position Maximum (fig. 1).
• En cas de coupure de courant, vous pouvez allumer les brûleurs avec des allumettes.
• Durant l'utilisation des brûleurs, ne laissez pas l'appareil sans surveillance et éloignez les enfants. En particulier, assurez-vous que les poignées des casseroles sont correctement orientées et surveillez la cuisson des aliments contenant des huiles et des graisses car elles sont facilement inflammables.
• N'utilisez pas de spray à proximité de l'appareil lorsqu'il est en fonction.
• Evitez d'utiliser des casseroles dépassant du bord de la table de cuisson.

ATTENTION:

avant toute opération de nettoyage, débranchez l'appareil du réseau du gaz et du réseau électrique.

FIG. 1

USO

COMMENT UTILISER LES PLAQUES ELECTRIQUES

Les plaques chauffantes mixtes peuvent tre équipées d'une plaque électrique normale ou rapide. Il est commandé par des interrupteurs à différentes positions (voir fig. 6c) et s'allume en tournant le bouton sur la position souhaitée. Un diagramme est sérigraphié au-dessus de chaque bouton sur le panneau avant. Ce schéma indique à quelle plaque électrique correspond le bouton en question (voir fig. 6). Un voyant rouge s'allumera pour indiquer que la plaque fonctionne. Un tableau de régulation purement indicatif pour la plaque électrique normale est donné ci-dessous.

IMPORTANT :

Déconnectez toujours l'appareil des réseaux de distribution de gaz et d'électricité avant de procéder à toute opération de nettoyage.

PLAQUE NORMALE OU RAPIDE	INTENSITÉ DE CHALEUR	PROCESSUS DE CUISSON POSSIBLES
0	Désactivé
1	Faible	Pour dissoudre du beurre, du chocolat, etc. Pour chauffer de petites quantités de liquide.
2	Fai b le	Pour chauffer de plus grandes quantités de liquide. Pour préparer des crèmes et des sauces nécessitant de longs temps de cuisson lente.
3	Lent	Pour décongeler des aliments surgelés et préparer des ragoûts, faites chauffer jusqu'au point d'ébullition ou laissez mijoter.
4	Moyen	Pour chauffer les aliments jusqu'au point d'ébullition. Pour dorer viandes et poissons délicats.
5	Fort	Pour escalopes et steaks. Pour mijoter de grandes quantités d'aliments.
6	Haut	Porter à ébullition de grandes quantités de liquide. Faire frire.

NETTOYAGE

2) PLAN DE TRAVAIL

Pour que la surface en verre soit toujours brillante, il est très important de la laver après chaque utilisation à l'eau savonneuse tiède, de la rincer et de la sécher.

Lavez de la même manière les grilles émaillées, les chapeaux émaillés "A", "B" et "C" et la tête des brûleurs "T" (voir fig. 6 - 6/A) et nettoyez les bougies d'allumage "AC" ainsi que les capteurs des thermocouples "TC" (voir fig. 6).

Nettoyez-les délicatement avec une petite brosse en nylon comme indiqué (voir fig. 6/B) et laisser sécher complètement. Ne les lavez pas au lave-vaisselle. Procédez au nettoyage lorsque la table et les composants ne sont pas chauds, en évitant les éponges métalliques, les produits abrasifs en poudre ou les sprays corrosifs.

Evitez que le vinaigre, le café, le lait, l'eau salée et le jus de citron ou de tomate ne restent trop longtemps au contact des surfaces.

AVERTISSEMENTS:

en remontant les éléments, suivez les recommandations ci-après:

• vérifiez que les fentes des têtes des brûleurs "T" (fig. 6) ne sont pas obstruées par des corps étrangers.
• S'assurer que les chapeaux émaillés "A", "B" et "C" (fig. 6 - 6/A) sont correctement positionnés sur la tête du brûleur. C'est le cas lorsque le chapeau positionné sur la tête est parfaitement stable.
• Pour une stabilité exacte des supports de casserole, vérifiez qu'elles sont insérées dans leurs niches de centrage spécifiques situées sur des brides.
• Si la manœuvre d'ouverture et de fermeture d'un robinet devient difficile, ne forcez pas, mais demandez au plus vite l'intervention du service après-vente.
• Ne nettoyez pas l'appareil au jet de vapeur.
• Pour prévenir les difficultés d'allumage, nettoyez périodiquement les bougies d'allumage (céramique et électrode) ainsi que les thermocouples.

Remarque: l'emploi constant pourrait modifier la couleur originale à hauteur des brûleurs, en raison des températures élevées.

INSTALLATION

INFORMATIONS TECHNIQUES POUR L'INSTALLATEUR

L'installation, tous les réglages, les transformations et les opérations d'entretien indiquées dans cette partie doivent être exclusivement effectués par du personnel qualifié.

L'appareil doit être convenablement installé, selon les normes en vigueur et les instructions du fabricant.

Une installation erronée peut provoquer des dégâts aux personnes, aux animaux ou aux choses, déchargeant le Constructeur de toute responsabilité.

Les dispositifs de sécurité ou de réglage automatique des appareils pendant la durée de vie de l'installation pourront être exclusivement modifiés par le constructeur ou par le fournisseur dûment autorisé.

3) MISE EN PLACE DE LA TABLE DE CUISSON

Après avoir enlevé l'emballage externe et les emballages internes des différents éléments mobiles, contrôlez l'intégrité de la table. En cas de doute, n'utilisez pas l'appareil et adressez-vous à du personnel qualifié.

Ne laissez pas les éléments de l'emballage (carton, sachets, polystyrène expansé, clous, etc.) à la portée des enfants car ils sont une source potentielle de danger.

Réalisez dans le dessus du meuble à éléments, une ouverture pour l'encastrement ayant les dimensions indiquées dans la fig. 7, en respectant les dimensions critiques de l'espace d'installation de l'appareil (voir fig. 7 et 8).

L'appareil doit appartenir à la classe 3 et sera donc sujet à toutes les prescriptions prévues par les normes en vigueur pour ces appareils.

ATTENTION: ne pas poser le verre directement sur le meuble, mais le fond de la table de cuisson.

4) FIXATION DE LA TABLE DE CUISSON

La table est équipée d'un joint spécial empêchant toute infiltration de liquide dans le meuble. Pour appliquer correctement ce joint, respectez scrupuleusement les instructions suivantes:

- enlevez toutes les parties mobiles de la table de cuisson.

-Coupez le joint en 4 parties de la longueur nécessaire de mani re à le positionner sur les 4 bords du verre.
-Retournez la table et positionnez correctement le c té adhésif du joint E (fig. 14) sous le bord du verre de mani re à ce que le c té externe du

joint co ncide parfaitement avec le bord périmétral externe du verre. Les extrémités des bandes doivent co ncider sans se chevaucher.

- Faites adhérer le joint au verre de façon uniforme et sûre, en le pressant avec les doigts.

FIG. 14

- Pour éviter tout contact accidentel avec la surface de la boîte de la table surchauffée durant son fonctionnement, appliquez une séparation en bois bloquée par des vis à une distance minimale de 70 mm du dessus (fig. 7).

AVERTIR:

Ne placez pas le verre directement sur l'appareil.

Le bas de la table de cuisson doit reposer sur le meuble.

CROCHETS DE FIXATION

La phase 1

• Placez les crochets chrome dans leurs positions respectives, utilisez le trou no. 1 comme référence pour la position latérale (fig. 9), selon le modèle;
• fixez les crochets "G" à l'aide des vis "F" (fig. 9/A pour latéral).

Phase 2

• Placez les crochets noirs utilisez le trou no. 2 pour les positions arrière (fig. 10), selon le modèle.
• Fixez les crochets "G" à l'aide des vis "F" (fig. 10/A pour l'arrière).

Phase 3

- Insérez la table de cuisson dans le trou de l'armoire de cuisine (direction 1) en exerçant une légère pression vers le bas (2) en exerçant une certaine force pour surmonter la résistance des crochets (fig. 9 / B pour et figure 10/B pour l'arrière).

INSTALLATION

PRESCRIPTIONS IMPORTANTES POUR L'INSTALLATION

Information pour l'installateur: les parois latérales éventuelles ne doivent pas dépasser en hauteur la table de cuisson. En outre, la paroi postérieure ainsi que les surfaces adjacentes et environnantes doivent résister à une temperature de 90 °C.

Le produit collant qui unit le laminé plastique au meuble doit résister à des températures supérieures à 150 °C pour éviter le décollement du revêtement.

L'installation de l'appareil doit être conforme aux normes en vigueur.

Cet appareil n'est pas raccordé à un dispositif d'évacuation des produits de la combustion. Il doit donc être raccordé conformément aux règles d'installation mentionnées ci-dessus. Il faudra prêter une attention particulière aux dispositions applicables en matière de ventilation et d'aération.

5) AERATION DE LA PIECE

Le local où est installé l'appareil doit être ventilé en permanence pour garantir le bon fonctionnement de l'appareil. La quantité d'air nécessaire est celle utilisée par la combustion des gaz et par la ventilation de la pièce dont le volume devra être au moins de 20 m ³ . L'aération naturelle directe doit être assurée par des ouvertures permanentes d'une section minimum de 100 cm ² (voir fig. 3) aménagées sur les parois extérieures de la pièce. Il ne doit pas être possible d'obstruer ces ouvertures.

L'aération indirecte est également admise en prélevant l'air d'un local adjacent. Dans ce cas respecter formellement les normes en vigueur.

ATTENTION: si les brûleurs de la table de cuisson sont dépourvus du thermocouple de sécurité, l'ouverture de ventilation doit avoir une surface minimale de 200 cm².

6) EMPLACEMENT ET EVACUATION DES PRODUITS DE LA COMBUSTION

Les tables de cuisson doivent toujours évacuer les produits de la combustion dans des hottes reliées à des conduits ou débouchant directement à l'extérieur (voir fig. 4). Lorsqu'il n'est pas possible de monter une hotte, vous pouvez utiliser un ventilateur installé sur la fenêtre ou sur une paroi donnant vers l'extérieur, dans le respect des normes en vigueur sur l'aération de la pièce. Ce dispositif sera mis en marche en même temps que l'appareil (voir fig. 5).

7) RACCORDEMENT AU GAZ

Avant de raccorder l'appareil, s'assurer que les données figurant sur l'étiquette signalétique appliquée sur la partie inférieure du caisson sont compatibles avec celles du réseau de distribution du gaz.

Une étiquette imprimée de ce livret ainsi qu'une étiquette appliquée sur la partie inférieure du caisson indiquent les conditions de réglage de l'appareil: type de gaz et pression d'exercice.

Quand le gaz est distribué par une canalisation, l'appareil doit être raccordé à l'installation d'arrivée du gaz selon la norme:

• soit au moyen d'un tuyau métallique rigide en acier, dont les jonctions doivent être réalisées au moyen de raccords filetés conformément à la norme en vigueur.
• Soit au moyen d'un tuyau de cuivre, dont les jonctions doivent être réalisées au moyen de raccords à garniture mécanique.
• Soit au moyen d'un tuyau flexible en acier inoxydable à paroi continue, avec une extension maximale de 2 mètres et des garnitures d'étanchéité conforme aux normes.

Lorsque le gaz est directement distribué à partir d'une bouteille, l'appareil, alimenté par un régulateur de pression, doit être raccordé:

• soit au moyen d'un tuyau de cuivre, dont les jonctions doivent être réalisées au moyen de raccords à garniture mécanique.
• Soit au moyen d'un tuyau flexible en acier inoxydable à paroi continue, avec une extension maximale de 2 mètres et des garnitures d'étanchéité conforme aux normes. Il est conseillé d'appliquer sur le tuyau flexible l'adaptateur spécial, couramment vendu dans le commerce, pour faciliter le raccordement à l'embout du régulateur de pression monté sur la bouteille.
• Soit par tube souple en caoutchouc d'une lungueur allant de 400 à 1500 mm, fixé solidement à l'embout par un collier de sécurité.

À l'extrémité de raccordement, vérifiez le gasproof en utilisant une solution de savon, jamais une flamme.

AVERTISSEMENTS:

• le raccord d'entrée du gaz de l'appareil est fileté 1/2" gaz conique mâle conformément aux normes EN 10226.
• Le tuyau flexible ou le tube souple doit être installé de manière à ne pas être en contact avec des parties mobiles du module encastrable (par exemple des tiroirs) et ne doit pas traverser des casiers pouvant être remplis.

Le raccordement électrique doit être réalisé conformément aux normes et aux lois en vigueur.

- La tension corresponde à la valeur indiquée sur la plaquette signalétique et que la section des câbles de l'installation électrique puisse supporter la charge, indiquée elle aussi sur la plaquette.

INSTALLATION

- Avant de réaliser le raccordement, vérifiez que la prise ou l'installation est munie d'un raccordement efficace à la terre selon les normes et les lois actuellement en vigueur. On décline toute responsabilité en cas non observation de ces dispositions.

Quand le raccordement au réseau d'alimentation est effectué par l'intermédiaire d'une prise:

- s'il en est dépourvu, appliquez au câble d'alimentation «C» (voir fig. 8/A) une fiche normalisée indiquée pour la charge figurant sur l'étiquette signalétique. Branchez les fils d'après le schéma de la fig. 8/A en respectant les correspondances suivantes:

lettre L (phase) = fil marron;

lettre N (neutre) = fil bleu;

symbole de la terre = fil vert-jaune.

• Le câble d'alimentation doit être positionné de manière à ce qu'il n'atteigne jamais, en aucun point, la température de 90 °C.
• N'utilisez pas, pour le raccordement des réducteurs, des adaptateurs ou des shunts car ils pourraient provoquer des faux-contacts entraînant des surchauffes dangereuses.
• La prise doit être accessible au terme de l'encastrement.

Quand le raccordement est directement réalisé sur le réseau électrique:

• interposez entre l'appareil et le réseau un interrupteur omnipolaire, dimensionné suivant la charge de l'appareil, selon les normes d'installation en vigueur.
• N'oubliez pas que le câble de terre ne doit pas être interrompu par l'interrupteur.
• Pour un maximum de sécurité, le raccordement électrique peut également être protégé par un interrupteur différentiel à haute sensibilité.

On recommande vivement de fixer le fil de terre vert-jaune à une installation de terre efficiente.

Avant tout travail sur la partie électrique de l'appareil, il faut absolument la débrancher du secteur.

BRANDT ne sera pas responsable des dommag es causés par l'altération ou la modification du produit ou de ses composants pendant l'installation.

L'installateur sera responsable de tout dommage ou défaut survenu pour un montage ou une installation i incorrecte. Pour tout dommage résultant de l'installation du produit, veuillez contacter l'installateur agréé.

ADVERTENCIAS:

Avant tout réglage, mettez l'appareil hors tension.

Au terme des réglages ou des préréglages, les éventuels scellages doivent être rétablis par le technicien.

Le réglage de l'air primaire n'est pas nécessaire sur nos brûleurs.

9) ROBINETS

• allumez le brûleur et tournez le bouton sur le Minimum (petite flamme fig. 1).
• retirer le bouton «M» (fig. 11 et 11/A) du robinet fixé par une simple pression sur le pivot de celui-ci. Le régulateur de la capacité minimale peut se trouver: sur le côté du robinet (fig. 11) ou à l'intérieur du pivot. En tous les cas, pour le réglage, on y accède en insérant un petit tournevis «D» sur le côté du robinet (fig. 11), ou dan le trou «C» à l'intérieur du pivot du robinet (fig. 16/A).
• tourner le régulateur vers la droite ou vers la gauche en réglant de façon appropriée la flamme dans la position de capacité réduite.
  Il est recommandé de ne pas exagérer avec le «Minimum»: la petite flamme doit être stable et constante.
  Remonter correctement les différents composants.

On rappelle que le susdit réglage ne doit être effectué qu'avec les brûleurs fonctionnant au G20, tandis qu'avec les brûleurs fonctionnant au G30 ou au G31 la vis doit être bloquée à fond (en sens horaire).

Si un robinet étant bloqué, ne forcez pas et demander de l'aide technique.

TRANSFORMATIONS

Les brûleurs sont adaptable aux différents gaz en montant les buses correspondant au gaz d'utilisation. Pour cela, enlevez les têtes des brûleurs et avec au outil approprié, dévissez la buse (voir fig. 12 - 12/A) et remplacez-la par une buse correspondant au gaz d'utilisation. On conseille de bloquer la buse avec énergie. Après avoir effectué les susdits remplacements, le technicien devra régler les brûleurs tel qu'on le décrit au paragraphe 9, sceller les éventuels organes de réglage ou de préréglage et remplacer sur l'appareil l'étiquette correspondant au nouveau réglage du gaz effectué sur l'appareil. Cette étiquette se trouve dans le sachet des buses de rechange. Pour aider l'installateur, nous indiquons dans le tableau ci-après les débits, les débits thermiques des brûleurs, le diamètre des buses et la pression d'exercice pour les différents gaz.

TABLEAU

BRULEURS		GAZ	PRESSION D'EXERCICE mbar	DEBIT THERMIQUE		DIAMETRE BUSE Max/10B mm	DEBIT THERMIQUE (W)
N°	DESCRIPTION			gr/h l	h Min.				GazBruleurs*
1	RAPIDE	G30 - BUTANE	28 - 30	204		83	900	2800
		G31 - PROPANE	37	200		83	900	2800	55,1 %
		G20 - NATURAL	20		267	117 S	900	2800
2	SEMI-RAPIDE	G30 - BUTANE	28 - 30	127		65	550	1750
		G31 - PROPANE	37	125		65	550	1750	55,1 %
		G20 - NATURAL	20		167	97 Z	550	1750
3	AUXILIAIRE	G30 - BUTANE	28 - 30	73		50	450	1000
		G31 - PROPANE	37	71		50	450	1000	N.A.
		G20 - NATURAL	20		95	72 X	450	1000

*Conformément au règlement n° 66/2014 mesures de l'UE pour la mise en œuvre de la directive 2009/125/CE, le (brûleur de EEGas) de performance a été calculée selon la norme EN 30-2-1 dernier examiner avec le G20.

ENTRETIEN

TYPES ET SECTIONS DES CABLES D'ALIMENTATION

TYPE DE TABLE TYPE DE TABLE		ALIMENTATIONMONOPHASE
Table de cuisson au gaz H05 RR-F	Section 3 x 0.75 mm	2

ATTENTION !!!

En cas de remplacement du câble d'alimentation, l'installateur devra garder le conducteur de terre «B» le plus long par rapport aux conducteurs de phase (fig. 13) et il devra respecter les avertissements indiqués au paragraphe 8.

ATTENTION: L'ENTRETIEN DOIT ÊTRE CONFIÉ EXCLUSIVEMENT À DU PERSONNEL AGRÉÉ.

En cas de panne ou de couper le câble, s'il vous plaît s'éloigner du câble et ne pas toucher. En outre, le dispositif doit être débranché et pas allumé. Appelez le centre de service agréé le plus proche pour résoudre le problème.

TABLEAU DE DÉPANNAGE
POUR LES UTILISATEURS
Problèmes Causes Solutions
L'anneau de gaz brûle de manière inégale	La couronne du brûleur peut être obstruée par la saleté.	Nettoyez la couronne du brûleur avec du métal Agent de nettoyage
	Mauvaise régulation du gaz Appelez l'assistance
La flamme du brûleur change soudainement	Assemblage incorrect des composants du brûleur	Assemblez correctement les composants du brûleur
L'allumage des brûleurs prend excessivement de temps	Assemblage incorrect des composants du brûleur	Assemblez correctement les composants du brûleur
La flamme s'éteint après l'allumage	Libération anticipée du bouton. Le bouton n'est pas enfoncé fermement	Maintenez le bouton enfoncé plus longtemps. Avant de relâcher le bouton, donnez-lui une dernière pression ferme.
	Dimension pan incorrecte	Si la flamme s'éteint avec une casserole plus grande que celles indiquées dans le livret, l'utilisateur doit utiliser la grille "paellero" appropriée
	Problèmes de thermocouple	Thermocouple problems Appelez l'assistance
La couleur du support de casserole a changé	Situation normale, causée par la température élevée	Nettoyez le support de la casserole avec des produits de nettoyage pour métaux
Le brûleur ne s'allume pas après avoir appuyé sur le bouton (la bougie émet une étincelle).	Manque de gaz ou saleté sur la bougie d'allumage	Nettoyez la bougie d'allumage comme décrit dans le chapitre sur le nettoyage du manuel d'instructions.
Le brûleur ne s'allume pas après avoir appuyé sur le bouton (la bougie n'émet pas d'étincelle).	Problèmes de bougie d'allumage ou de générateur d'allumage	Appelez l'assistance
Le générateur d'allumage ne fonctionne pas	Manque d'électricité	Vérifiez que la fiche est insérée. Vérifiez que le compteur est allumé.
	Assemblage ou rupture incorrecte du générateur d'allumage	Appelez l'assistance

INFORMATION PRODUIT
Identification du modèle	BPG3400W BPG3400B	BPG3400BM BPG3200B
Type de plaque	Plaque de cuisson domestiques au gaz	Plaque de cuisson domestiques au gaz-électrique	Plaque de cuisson domestiques au gaz
Nombre de brûleurs à gaz 4 3+1 2
Efficacité énergétique par brûleur à gaz (EEbrûleur à gaz)
Avant gauche 55,1% 55,1%
Arrière gauche 55,1%
Avant centre
Arrière centre 55,1%
Avant droit 55,1%
Arrière droit 55,1%
Efficacité énergétique de la plaque de cuisson au gaz (EEplaque de cuisson au gaz)	55,1% 55,1% 55,1%

INFORMATION PRODUIT
Description du modèle (version incluse) BPG3400BM
Type de plaque de cuisson Table de cuisson mixte
Nombre de foyers et/ou zones de cuisson électriques			1
Technologie de chauffage par zone de cuisson électrique et/ou zone			Plaque solide
Zones ou zone de cuisson circulaires diamètre de la surface utile par zone de cuisson à chauffage électrique, arrondi aux 5 mm les plus proches	Symbole Valeur	Unité
Frente izquierdo	∅	X	cm
Arrière gauche	∅	14,5	cm
Milieu devant	∅	X	cm
Milieu arrière	∅	X	cm
Avant droite	∅	X	cm
Arrière droite	∅	X	cm
Consommation d’énergie (cuisson électrique) par zone de cuisson ou surface calculée par kg
Avant gauche	Cuisson électrique CE	X	Wh/kg
Arrière gauche	Cuisson électrique CE	194,5	Wh/kg
Avant droite	Cuisson électrique CE	X	Wh/kg
Arrière droite	Cuisson électrique CE	X	Wh/kg

SERVICE APRES-VENTE ET PIECES DE RECHANGE

Avant de quitter l'usine, cet appareil a été testé et mis à point par du personnel expert et spécialisé, de manière à garantir les meilleurs résultats de fonctionnement.

Les pièces de rechange originales sont disponibles uniquement dans nos Centres d'Assistance Technique et dans les magasins autorisés.

Toute réparation ou mise à point nécessaire par la suite doit être effectuée avec le plus grand soin et la plus grande attention par du personnel qualifié.

C'est la raison pour laquelle nous recommandons de toujours vous adresser au Concessionnaire qui a effectué la vente ou à notre Centre d'Assistance le plus proche en indiquant la marque, le modèle, le numéro de série et le type de problème de votre appareil. Les données correspondantes sont poinçonnées sur l'étiquette signalétique appliquée sur la partie inférieure de l'appareil et sur l'étiquette de la boîte d'emballage.

Ces informations permettent au technicien de se munir des pièces de rechange adéquates et de garantir par conséquent une intervention immédiate et précise. On conseille d'indiquer ces données ci-après de manière à les avoir toujours à portée de la main :

MARQUE: ....

MODELE:

SERIE:

Conserver le Certificat de Garantie, ou la fiche technique, avec la notice d'emploi pendant toute la durée de vie de l'appareil. Il/elle contient d'importantes données techniques.

Points de collecte sur www.quefairedemesdechets.fr Privilégiez la

réparation ou le don de votre appareil !

Cet appareil est marqué selon la directive européenne 2002/96/CE relative aux appareils électriques et électroniques usagés (waste electrical and electronic equipment - WEEE).

La directive définit le cadre pour une reprise et une récupération des appareils usagés applicables dans les pays de la CE.

Relations consommateurs France

Pour en savoir plus sur nos produits ou nous contacter, vous pouvez:

consulter notre site : www.brandt.fr
- nous écrire à l'adresse postale suivante :

Service Consommateurs BRANDT

5 avenue des Béthunes

CS69526 SAINT OUEN L'AUMONE

95060 CERGY PONTOISE CEDEX

nous appeler du lundi au vendredi de 8h30 à 18h00 au :

0 892 02 88 01

Service 0,50 € / min

+ prix appel

Service fourni par Brandt France, S.A.S. au capital social de 100.000.000 euros

RCS Nanterre 801 250 531.

INTERVENTIONS FRANCE

Les éventuelles interventions sur votre appareil doivent être effectuées par un professionnel qualifié dépositaire de la marque. Lors de votre appel, afin de faciliter la prise en charge de votre demande, munissez-vous des références complètes de votre appareil (ré commerciale, référence service, numéro de série). Ces renseignements figurent sur la plaque signalétique.

Vous pouvez nous contacter du lundi au samedi de 8h00 à 20h00 au :

09 69 39 25 25

Service gratuit

+ prix appel

Pièces d'origine :

Lors d'une intervention, demandez l'utilisation exclusive de pièces détachées certifiées d'origine.

Recycled
