DFI 46740 - Lave-vaisselle TEKA - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de produit	Lave-vaisselle encastrable
Capacité	14 couverts
Classe énergétique	A++
Niveau sonore	44 dB
Programmes de lavage	6 programmes, dont éco, rapide, intensif
Fonctionnalités supplémentaires	Départ différé, indicateur de sel et de rinçage
Dimensions (L x P x H)	60 x 55 x 82 cm
Poids	45 kg
Consommation d'eau	9,5 L par cycle
Installation	Encastrable sous plan de travail
Maintenance	Filtres à nettoyer régulièrement, entretien du bras gicleur
Sécurité	Système de sécurité anti-débordement
Garantie	2 ans

FOIRE AUX QUESTIONS - DFI 46740 TEKA

Le lave-vaisselle TEKA DFI 46740 ne démarre pas, que faire ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que la porte du lave-vaisselle est bien fermée.

Pourquoi le lave-vaisselle TEKA DFI 46740 ne lave pas correctement ?

Cela peut être dû à un chargement incorrect des couverts ou à des bras gicleurs obstrués. Assurez-vous que les bras gicleurs peuvent tourner librement et que les filtres sont propres.

Le lave-vaisselle TEKA DFI 46740 présente des fuites, que dois-je faire ?

Vérifiez que les joints de porte sont en bon état et qu'il n'y a pas d'objets bloquant le joint. Assurez-vous également que le tuyau de vidange n'est pas plié ou obstrué.

Comment régler le niveau de sel dans le lave-vaisselle TEKA DFI 46740 ?

Ouvrez le réservoir de sel situé au fond du lave-vaisselle et ajoutez du sel régénérant jusqu'à ce qu'il atteigne le niveau approprié. Refermez le réservoir après utilisation.

Pourquoi mon lave-vaisselle TEKA DFI 46740 affiche un code d'erreur ?

Les codes d'erreur peuvent indiquer divers problèmes. Consultez le manuel de l'utilisateur pour comprendre la signification du code affiché et les étapes de dépannage recommandées.

Le lave-vaisselle TEKA DFI 46740 fait un bruit inhabituel, que faire ?

Vérifiez que les bras gicleurs ne sont pas bloqués par des objets et que le lave-vaisselle est stable et bien nivelé. Si le bruit persiste, il peut être nécessaire de vérifier les composants internes.

Comment nettoyer le filtre du lave-vaisselle TEKA DFI 46740 ?

Retirez le filtre situé au fond du lave-vaisselle, rincez-le à l'eau tiède pour enlever les résidus alimentaires et replacez-le une fois qu'il est propre.

Est-ce que le lave-vaisselle TEKA DFI 46740 utilise beaucoup d'eau ?

Le TEKA DFI 46740 est conçu pour être économe en eau. En moyenne, il utilise environ 9 à 15 litres par cycle, selon le programme choisi.

Comment régler la température de lavage sur le TEKA DFI 46740 ?

La température de lavage est généralement prédéfinie selon le programme choisi. Consultez le manuel d'utilisation pour plus de détails sur les différents programmes disponibles.

MODE D'EMPLOI DFI 46740 TEKA

Chargement du sel dans le panier d'adoucisseur

ENTRETIENT ET NETTOYAGE

Soin externe

Soin interne

Prendre soin du lave-vaisselle

INSTRUCTIONS D'INSTALLATION

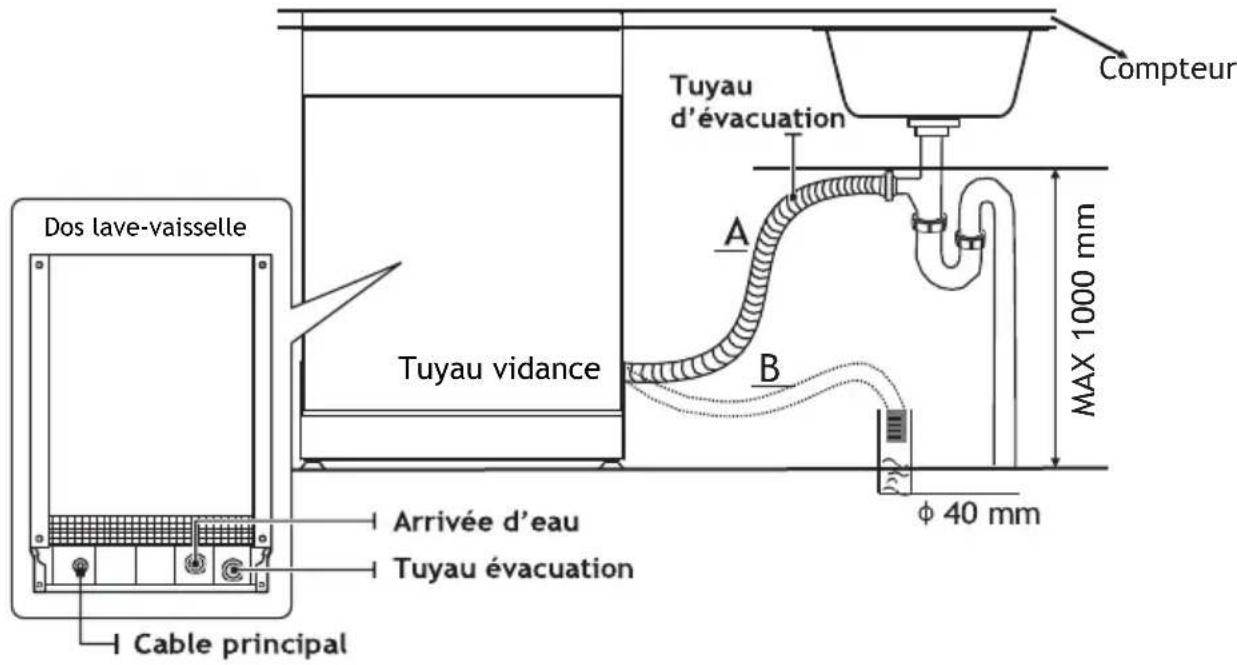

Raccordement en eau

et en évacuation

Raccordement des tuyaux de

vidange

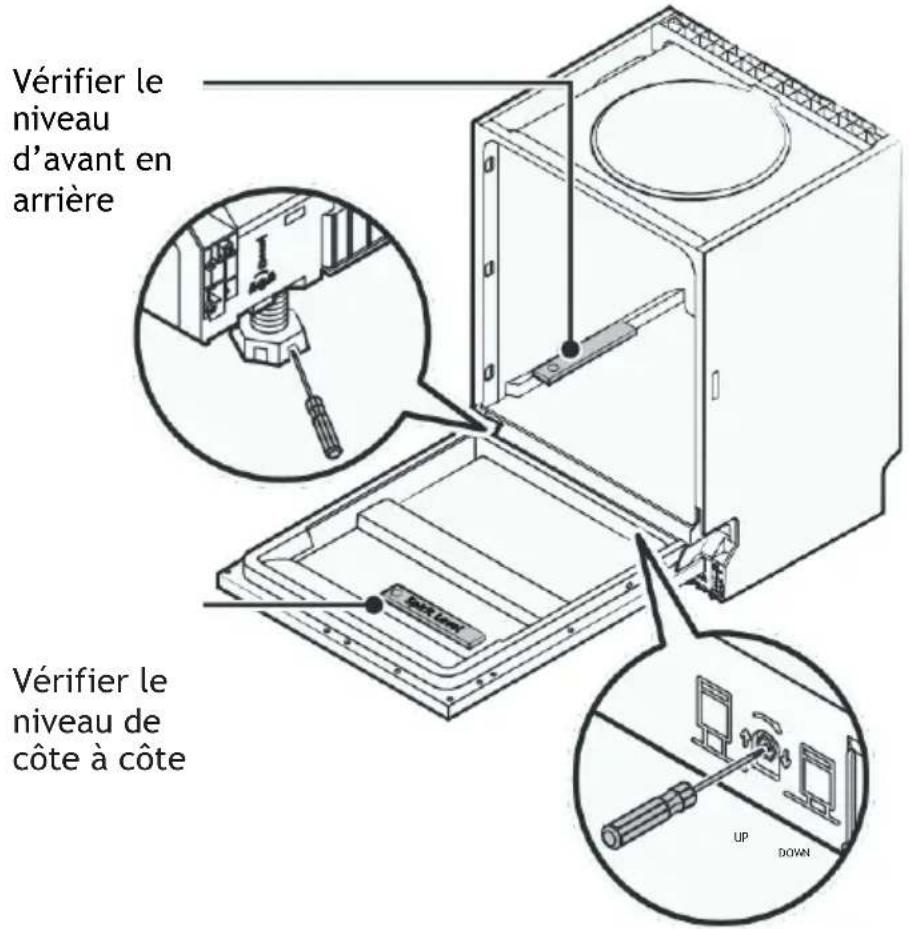

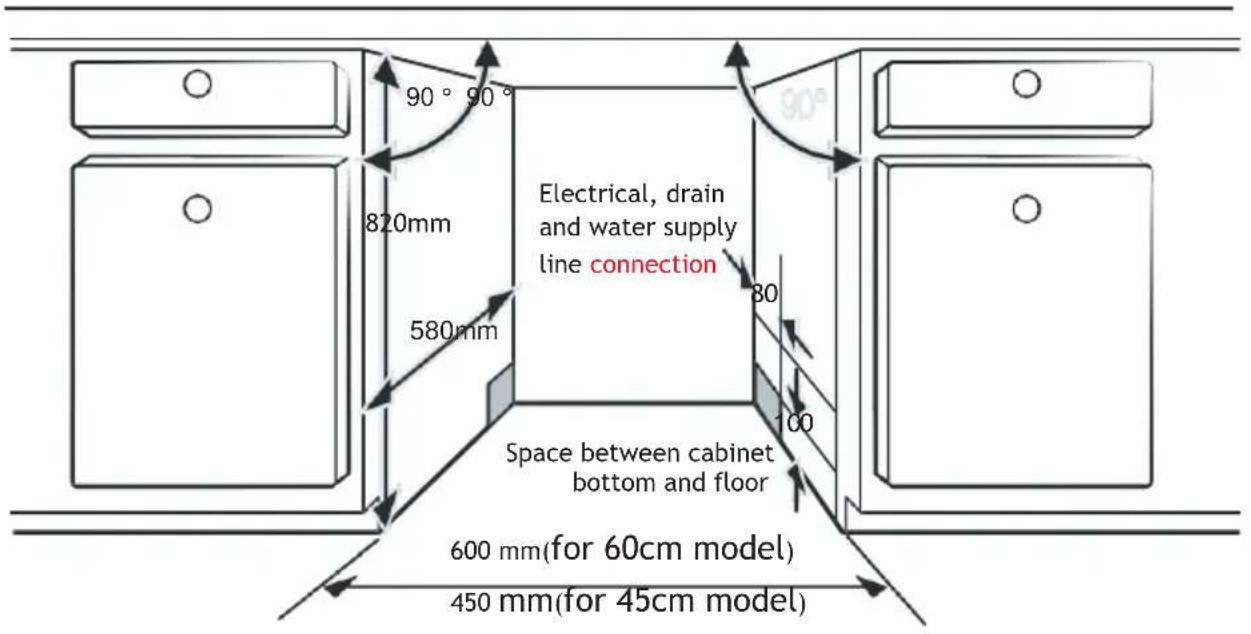

Positionnement de l'appareil

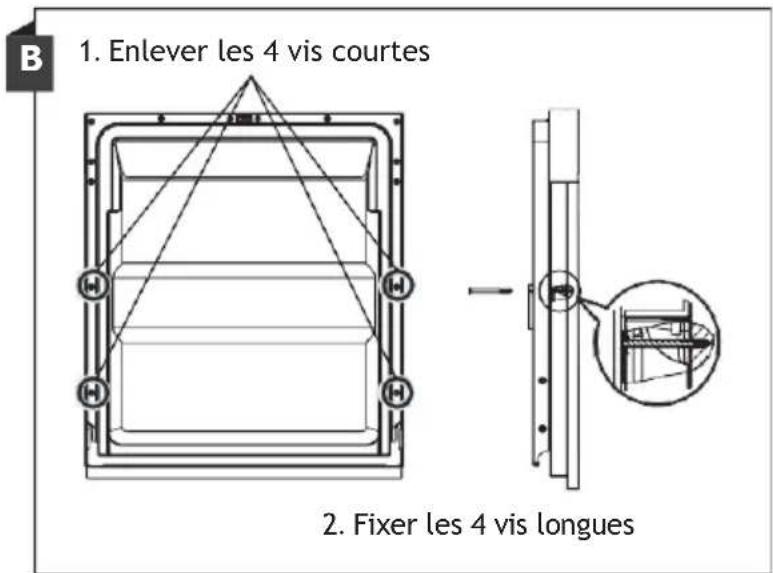

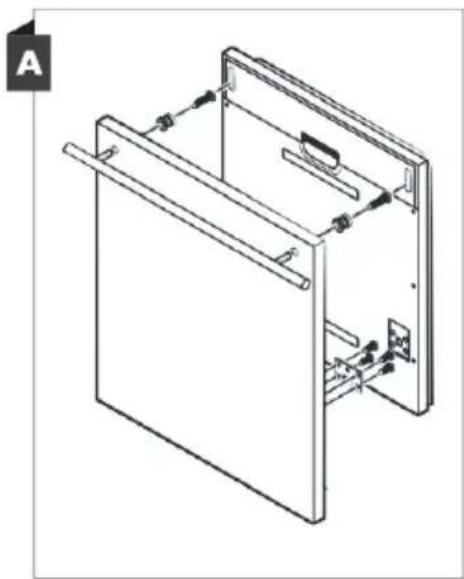

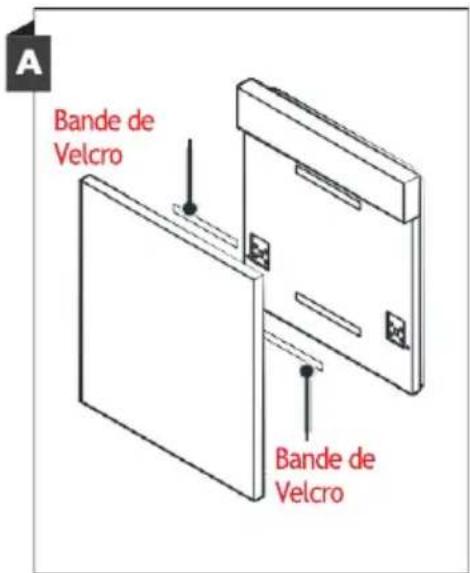

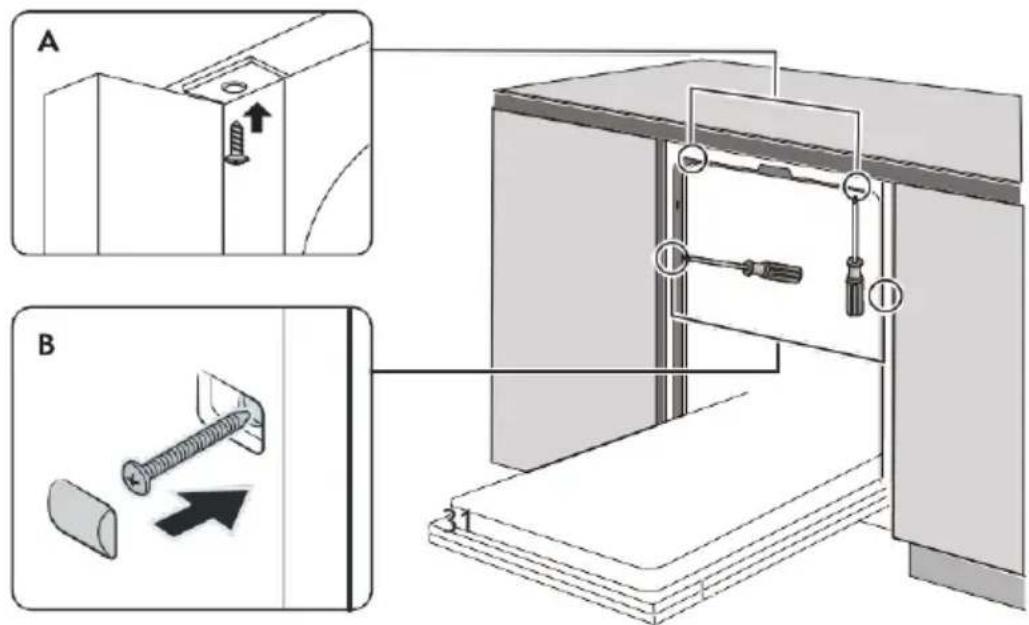

Installation intégrée (pour modèle intégrable)

CONSEILS DE DÉPANNAGE

Disponibilité des pièces de rechanges

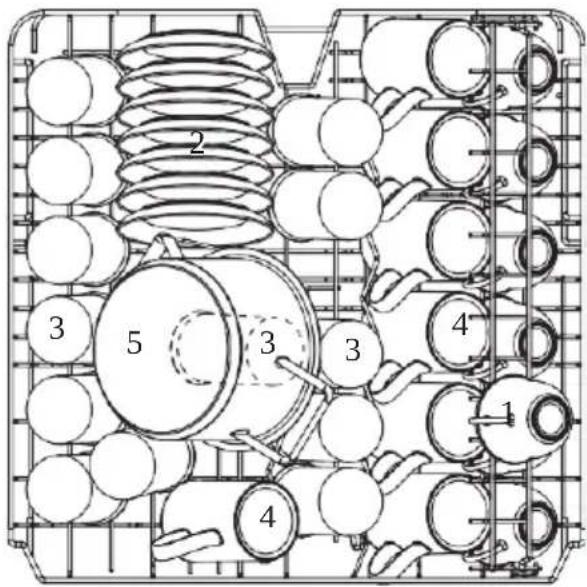

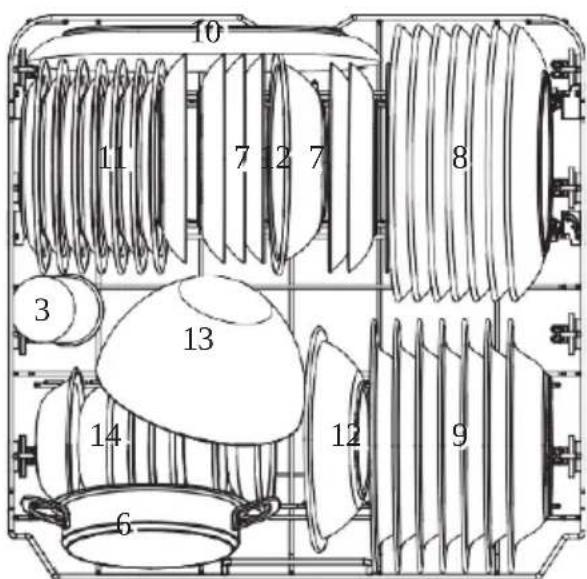

CHARGEMENT DES PANIERS

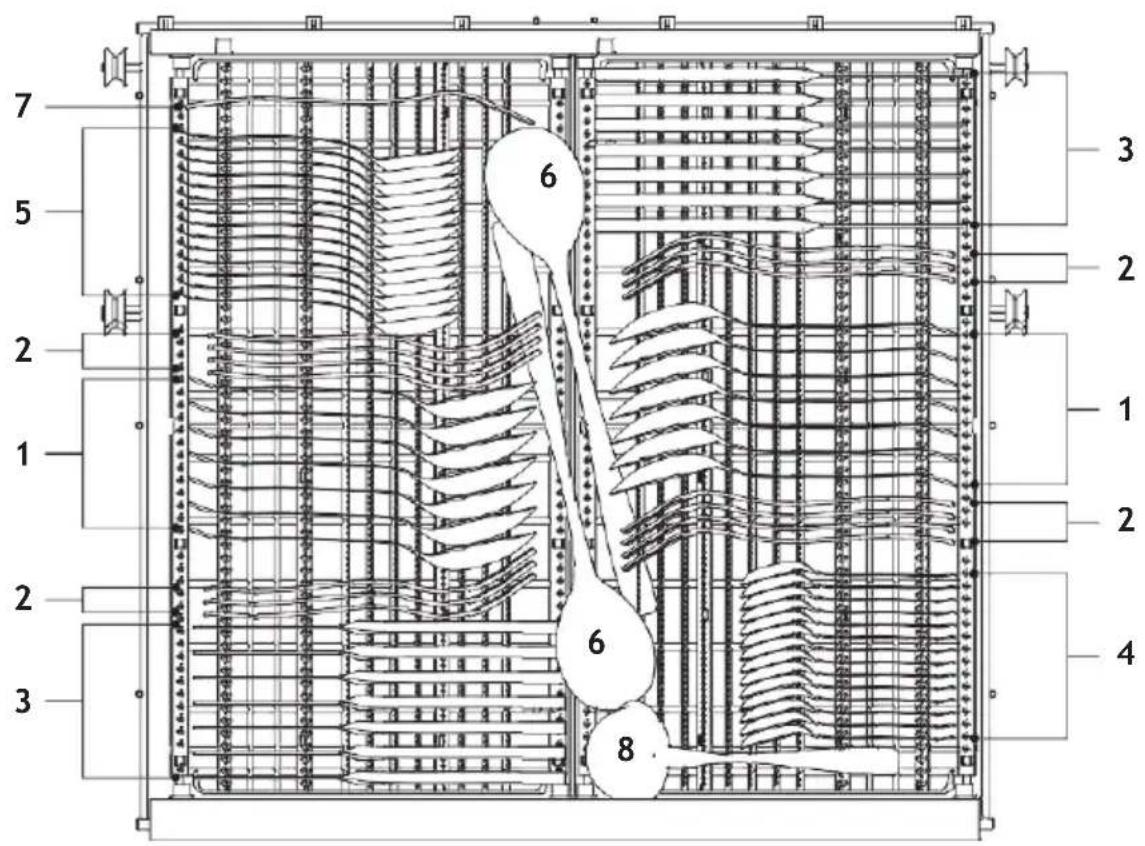

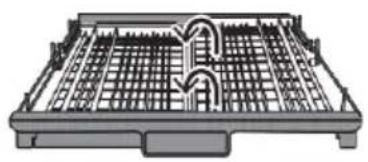

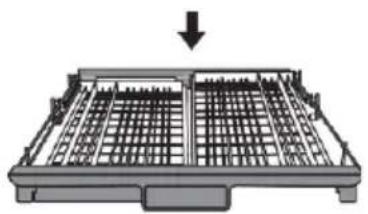

Porte-couverts Conseils d'utilisation

NOTE:

• La section sur les conseils de dépannage vous aidera à résoudre certains problèmes courants par vous-même.
• Si vous ne pouvez pas résoudre les problèmes par vous-même, veuillez demander l'aide d'un technicien professionnel.
• Le fabricant, suivant une politique de développement et de mise à jour constante du produit, peut apporter des modifications sans préavis.
• En cas de perte ou d'obsolescence, vous pouvez recevoir un nouveau manuel du fabricant ou du fournisseur responsable.

INFORMATION SECURITE

ATTENTION

Lorsque vous utilisez votre lave-vaisselle, suivez les instructions ci-dessous :

• L'installation et la réparation ne peuvent être effectuées que par un technicien qualifié.
• Cet appareil est destiné à être utilisé dans des applications domestiques et similaires telles que : -Les cuisines des magasins, des bureaux et d'autres environnements de travail; -Maisons rurales; -Par les clients dans des hôtels, des motels et d'autres environnements résidentiels; -Chambres d'hôtes de type environnements.

- Cet appareil peut être utilisé par les enfants de 8 ans et plus et par les personnes ayant une des capacités sensorielles ou mentales ou un manque d'expérience et de connaissances s'ils ont reçu une supervision ou des instructions concernant l'utilisation de l'appareil de manière sûre et qu'ils comprennent les risques encourus. Les enfants ne doivent pas jouer avec l'appareil. Le

nettoyage et l'entretien de l'utilisateur ne doivent pas être effectués par des enfants sans supervision. (Pour EN60335-1)

Cet appareil n'est pas destiné à être utilisé par des personnes (y compris les enfants) ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances, à moins qu'une personne responsable de la sécurité ne leur ait donné des instructions ou des directives concernant l'utilisation de l'appareil. (Pour IEC60335-1)

• Le matériel d'emballage peut être dangereux pour
• les enfants! Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec l'appareil.
• Cet appareil est destiné à un usage domestique uniquement.

Pour vous protéger contre les risques de choc électrique, ne plongez pas l'appareil, le cordon ou la

- fiche dans l’eau ou tout autre liquide. Veuillez débrancher l’appareil avant de le nettoyer et de l’entretenir.

Utilisez un chiffon doux pour l'humidifier avec du savon doux, puis utilisez un chiffon sec pour l'essuyer à nouveau.

- Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant ou son agent de service ou une personne qualifiée pour éviter tout danger.

INSTRUCTIONS DE MISE A LA TERRE

Cet appareil doit être mis à la terre. En cas de

• dysfonctionnement ou de panne, la mise à la terre réduira le risque de choc électrique en fournissant une voie de résistance minimale du courant électrique. Cet appareil est équipé d'une fiche de conducteur de mise à la terre.
• La fiche doit être branchée dans une prise appropriée qui est installée et mise à la terre conformément à tous les codes et ordonnances locaux.

Une connexion incorrecte du conducteur de mise à la terre peut entraîner un risque de choc électrique. Consultez un électricien ou un représentant de service qualifié si vous avez des doutes quant à la mise à la terre de l'appareil.

Ne modifiez pas la fiche fournie avec l'appareil si elle n'est pas adaptée à la prise.

Faire installer une prise de courant par un électricien qualifié.

Ne pas abuser, s'asseoir ou se tenir debout sur la porte ou le support du lave-vaisselle.

Ne pas utiliser votre lave-vaisselle à moins que tous les panneaux de l'armoire soient correctement en place.

Ouvrez la porte très soigneusement si le lave-vaisselle est en marche, il y a un risque d'éclaboussures d'eau.

Ne placez pas d'objets lourds sur la porte et ne vous tenez pas debout lorsqu'elle est ouverte. L'appareil pourrait basculer vers l'avant.

Lors du chargement des articles à laver :

1) Localiser les objets tranchants de façon à ce qu'ils n'endommagent pas le joint de porte;

2) Avertissement : Les couteaux et autres ustensiles à pointe pointue doivent être chargés dans le panier, leurs pointes orientées vers le bas ou placées en position horizontale.

Certains détergents pour lave-vaisselle sont fortement alcalins. Ils peuvent être extrêmement

dangereux s'ils sont avalés.

Évitez tout contact avec la peau et les yeux et éloignez les enfants du lave-vaisselle lorsque la porte est ouverte.

- Vérifier qu'il n'y a pas de résidus de détergent après la fin du cycle de lavage.

- Ne pas laver les articles en plastique à moins qu'ils soient marqués « lave-vaisselle » ou l'équivalent.

• Pour les articles en plastique non marqués qui ne le sont pas, consultez les recommandations du fabricant.
• Utiliser uniquement les détergents et les produits de rinçage recommandés pour une utilisation dans un lave-vaisselle automatique.
• N'utilisez jamais de savon, de détergent à lessive ou de détergent pour les mains dans votre lave-vaisselle.
• La porte ne doit pas être laissée ouverte, car cela pourrait augmenter le risque de trébuchement.
• Lors de l'installation, l'alimentation ne doit pas être excessivement ou dangereusement pliée ou aplatie.
• Ne pas manipuler les commandes.
• L'appareil doit être raccordé au robinet d'eau principal à l'aide de nouveaux ensembles de tuyaux. Les anciens ensembles ne doivent pas être réutilisés.
• Pour économiser de l'énergie, en mode veille, l'appareil bascule automatiquement au bout de 15 minutes sans aucune intervention de l'utilisateur.
  • Le nombre maximal de places à laver est de 14.
• La pression maximale admissible de l'eau d'entrée est de 1 MPa.
• La pression minimale admissible de l'eau d'entrée est de 0,04 MPa.

Élimination

- Pour l'élimination de l'emballage et de l'appareil, veuillez vous rendre dans un centre de recyclage. Couper le câble d'alimentation et rendre inutilisable le dispositif de fermeture de la porte.

- Les emballages en carton sont fabriqués à partir de papier recyclé et doivent être éliminés dans la collecte des déchets de papier pour le recyclage.

- En veillant à ce que ce produit soit éliminé correctement, vous contribuerez à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine qui pourraient être causées par une manipulation

- inappropriée des déchets de ce produit. Pour plus d'informations sur le recyclage de ce produit, veuillez contacter votre bureau local et

- votre service d’élimination des déchets ménagers. ÉLIMINATION : Ne jetez pas ce produit comme déchet municipal non trié. Il faut recueillir ces déchets séparément pour un traitement spécial.

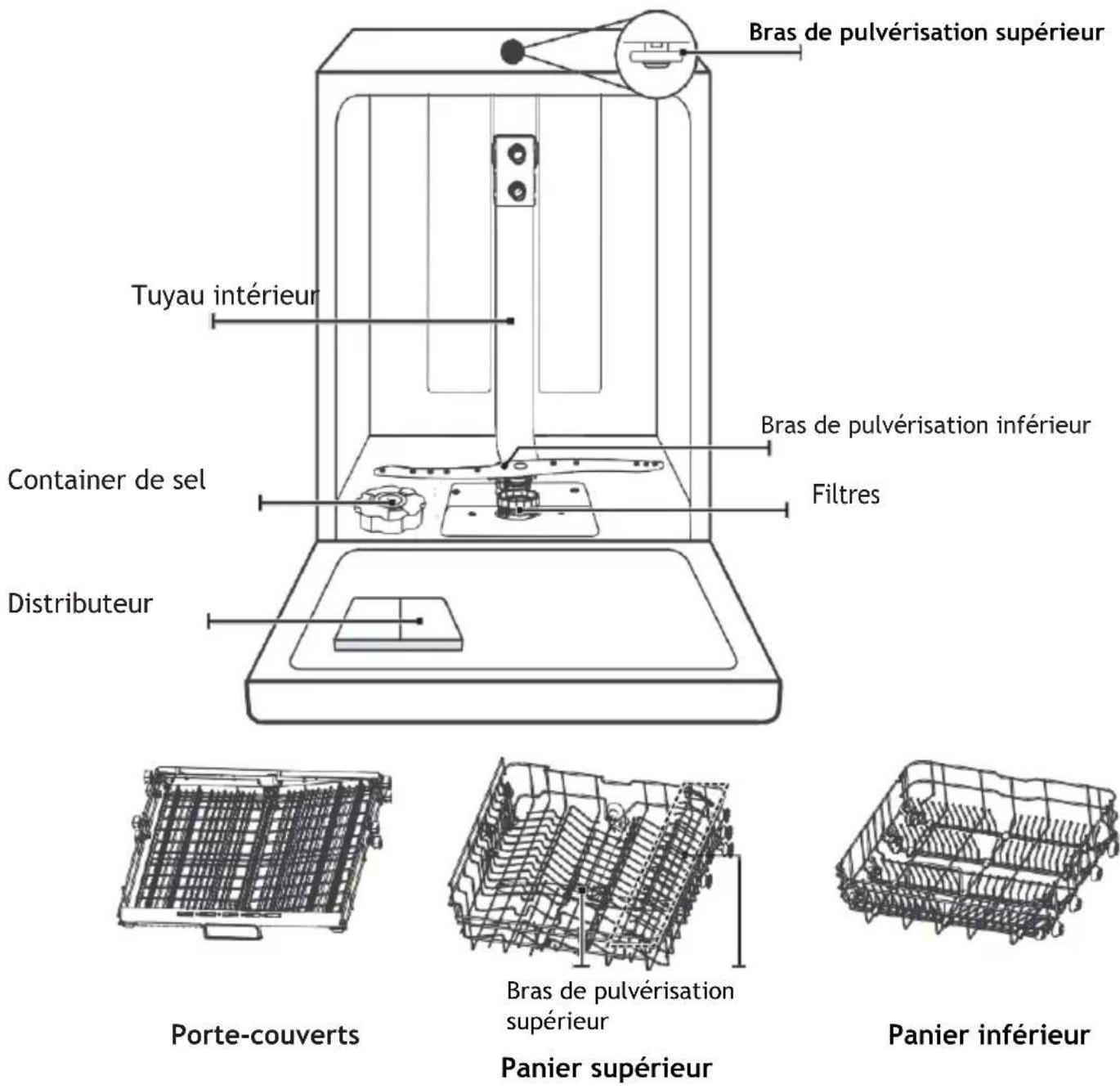

APPERCU DU PRODUIT

IMPORTANT:

Pour obtenir les meilleures performances de votre lave-vaisselle, lisez toutes les instructions d'utilisation avant de l'utiliser pour la première fois.

Tuyau intérieur Container de sel Distributeur Bras de pulvérisation supérieur Bras de pulvérisation inférieur Filtres Porte-couverts Bras de pulvérisation supérieur Panier supérieur Panier inférieur

REMARQUE:

Les images sont seulement pour la référence, différents modèles peuvent être différents.

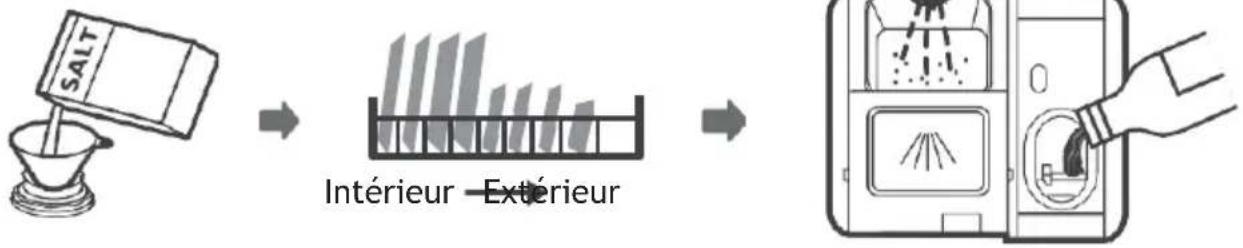

UTILISER VOTRE LAVE-VAISSELLE

Avant d'utiliser le lave-vaisselle :

1. Régler l'adoucisseur d'eau
2. Chargement du sel dans l'adoucisseur
3. Chargement du panier

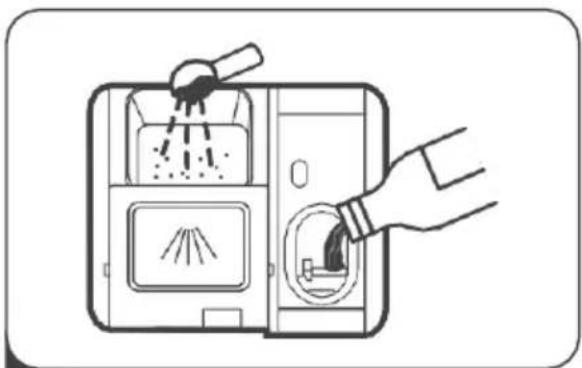

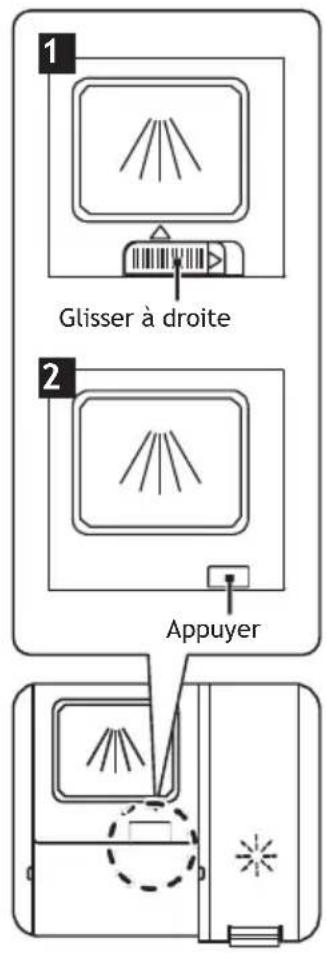

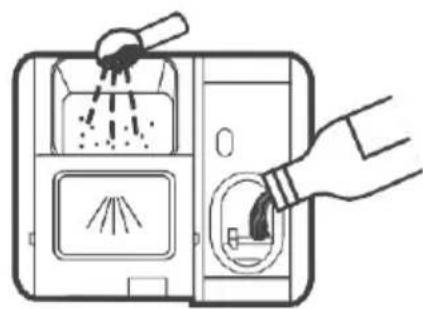

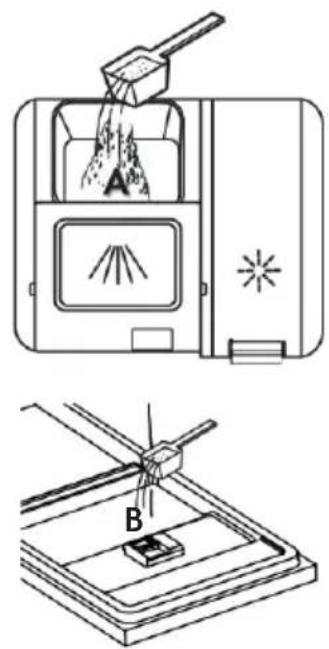

4. Remplir le distributeur de détergent

Veuillez consulter la section 1 « Adoucisseur d'eau » de la PARTIE : Version spéciale, si vous devez régler l'adoucisseur d'eau.

Chargement du sel dans l'adoucisseur

REMARQUE:

Si votre modèle n'a pas d'adoucisseur d'eau, vous pouvez sauter cette section. Toujours utiliser du sel destiné au lave-vaisselle.

Le contenant de sel est situé sous le panier inférieur et doit être rempli comme suit :

ATTENTION

- Utilisez uniquement du sel spécialement conçu pour les lave-vaisselle! Tout autre type de sel qui n'est pas spécialement conçu pour le lave-vaisselle, en particulier le sel de table, endommagera l'adoucisseur. En cas de dommages causés par l'utilisation d'un sel inapproprié, le fabricant ne donne aucune garantie et n'est pas responsable des dommages causés.

Remplir uniquement de sel avant d'exécuter un cycle.

Cela empêchera les grains de sel ou d'eau salée, qui auraient pu être renversés, de rester sur le fond de la machine pendant un certain temps, ce qui pourrait provoquer une corrosion.

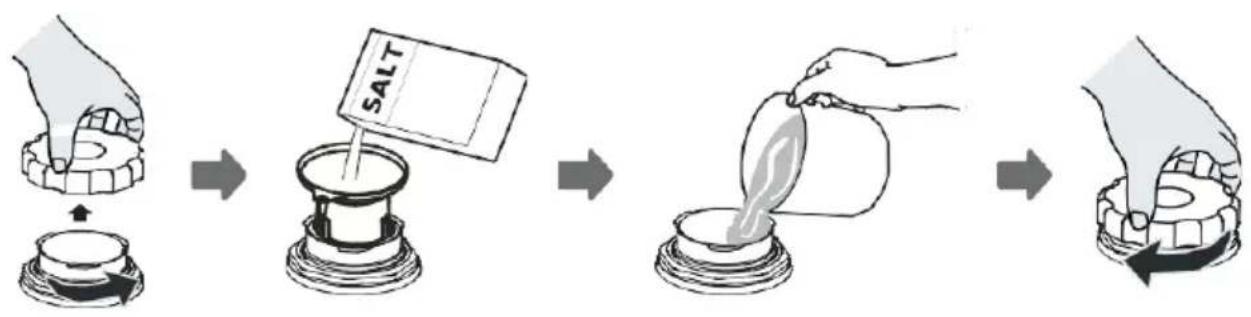

Veuillez suivre les étapes ci-dessous pour ajouter du sel au lave-vaisselle :

1. Retirer le panier inférieur et dévisser le bouchon du réservoir.
2. Placer l'extrémité de l'entonnoir (si fourni) dans le trou et verser environ 1,5 kg de sel pour lave-vaisselle.
3. Remplir le contenant de sel jusqu'à sa limite maximale avec de l'eau. Il est normal qu'une petite quantité d'eau sorte du contenant de sel.
4. Après avoir rempli le contenant, vissez fermement le bouchon.

5. Le voyant d'avertissement du sel s'éteint lorsque le contenant de sel est rempli de sel.

6. Immédiatement après avoir rempli le récipient de sel, un programme de lavage doit être lancé (nous suggérons d’utiliser un programme court). Sinon, le système de filtration, la pompe ou d’autres parties importantes de la machine peuvent être endommagés par l’eau salée. Ceci est hors garantie.

REMARQUE:

- Le contenant de sel ne doit être rempli que lorsque le voyant d'avertissement de sel (⇌) du panneau de commande s'allume. Selon la mesure dans laquelle le sel se dissout, il est possible que le voyant d'avertissement reste allumé même si le contenant de sel est rempli. S'il n'y a pas de voyant d'avertissement de sel dans le panneau de commande (pour certains modèles), vous pouvez estimer quand remplir le sel dans l'adoucisseur par les cycles que le lave-vaisselle a exécutés.

- Si le sel a été renversé, exécuter un programme de trempage ou rapide pour l'enlever.

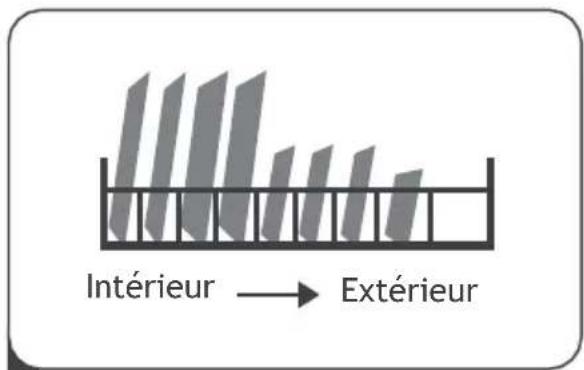

Conseils de chargement du panier

Réglage du panier supérieur

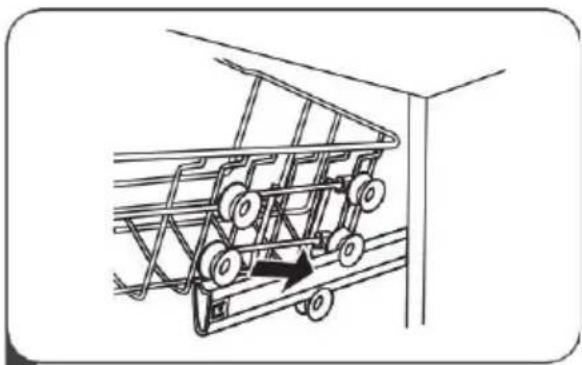

Type 1:

La hauteur du panier supérieur peut être facilement ajustée pour accueillir des plats plus hauts dans le panier supérieur ou inférieur.

Pour régler la hauteur du support supérieur, procédez comme suit :

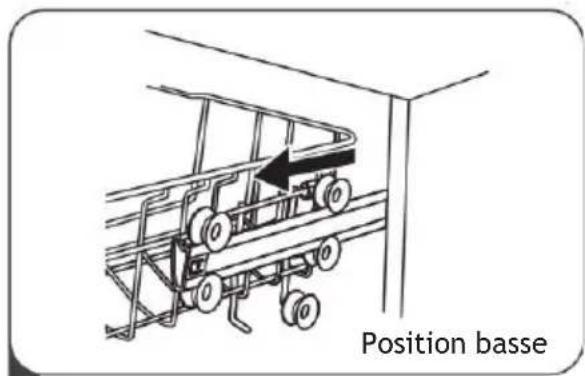

Position basse

1 Retirer le panier supérieur.

2 Retirer le panier supérieur.

Re-fixer le panier aux rouleaux sup ou inf.

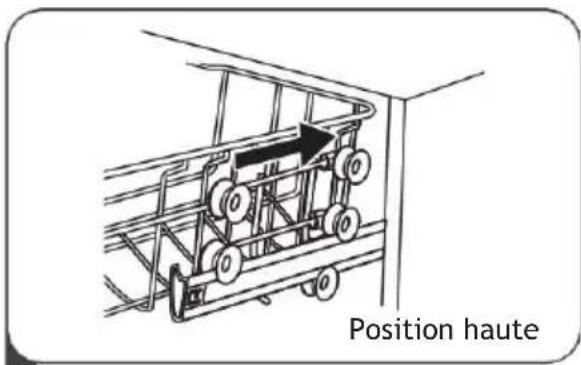

Position haute

4 Pousser dans le panier supérieur.

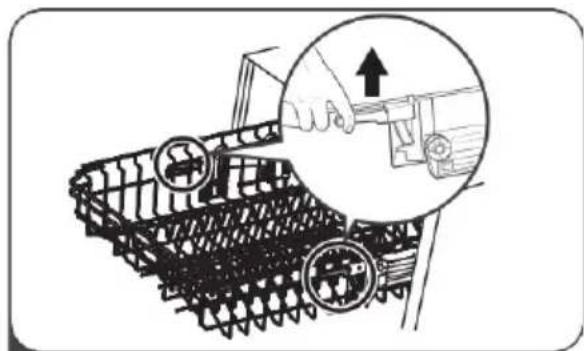

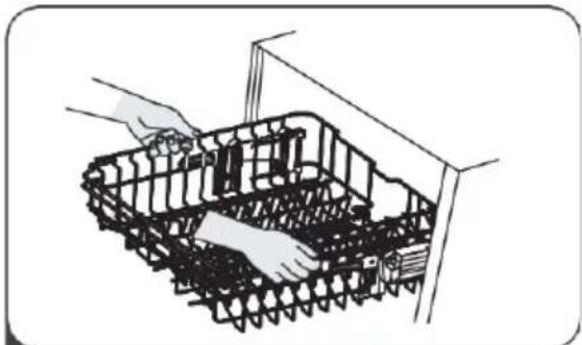

Type 2:

Pour soulever le panier supérieur, soulevez simplement le panier supérieur au centre de chaque côté jusqu'à ce que le panier se verrouille en place dans la position supérieure. Il n'est pas nécessaire de soulever la poignée de réglage.

2 Pour abaisser le panier ieur, soulevez les poignées de ge de chaque côté pour libérer le r et abaissez-le à la position eure.

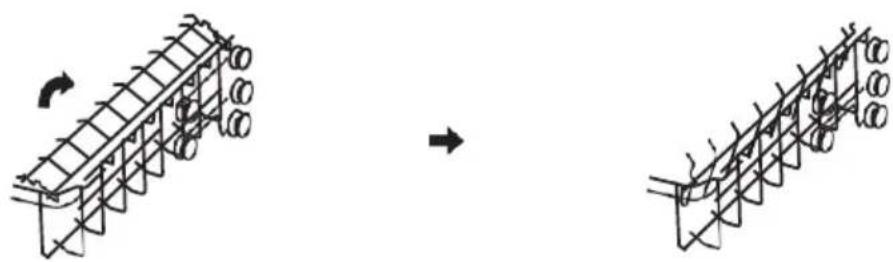

Replier les étagères de la tasse

Pour faire de la place aux articles plus grands dans le panier supérieur, soulevez le porte-gobelet vers le haut. Vous pouvez ensuite appuyer les verres hauts contre celui-ci.

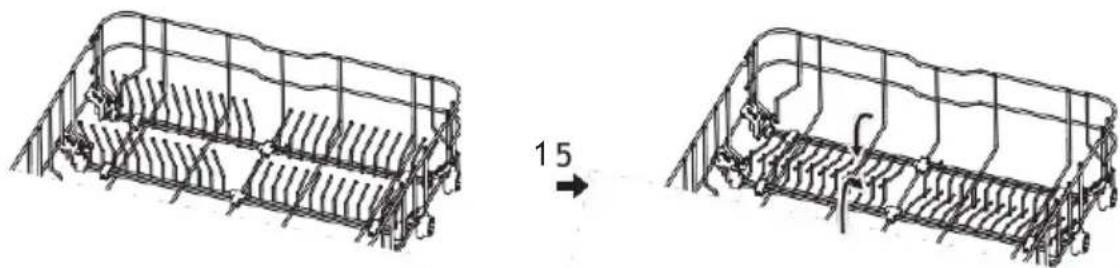

Rabattre les étagères

Les crampons du panier inférieur servent à tenir des assiettes et un plateau. Ils peuvent être abaissés pour faire plus de place pour les gros articles. augmenter vers le haut plier à l'envers

La porte et le joint de porte

Nettoyez régulièrement les joints de la porte avec un chiffon doux et humide pour éliminer les dépôts alimentaires.

Lorsque le lave-vaisselle est en cours de chargement, des résidus d'aliments et de boissons peuvent s'écouler sur les côtés de la porte du lave-vaisselle. Ces surfaces se trouvent à l'extérieur de l'armoire de lavage et ne sont pas accessibles par l'eau des bras de pulvérisation. Les dépôts doivent être effacés avant la fermeture de la porte.

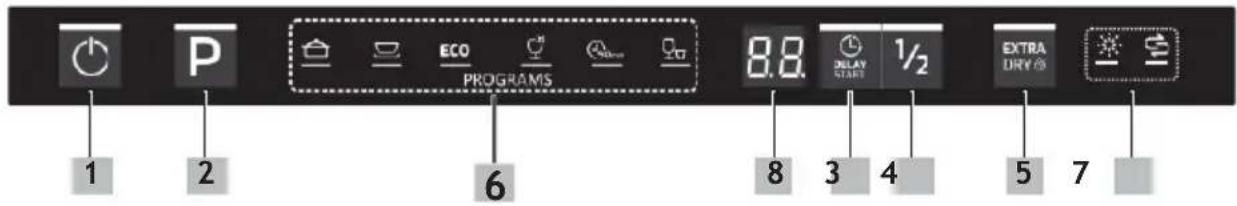

Le panneau de commande

Si un nettoyage est nécessaire, le panneau de commande doit être essuyé avec un chiffon doux et humide seulement.

ATTENTION

• Pour éviter la pénétration d'eau dans la serrure de porte et les composants électriques, n'utilisez pas de détergent en aérosol.
  Ne jamais utiliser de nettoyants abrasifs ou de tampons à récurer sur
  les surfaces extérieures, car ils pourraient rayer le fini. Certains essuie-tout peuvent également rayer ou laisser des marques sur la surface.

Nettoyage interne

Système de filtrage

Le système de filtrage à la base de l'armoire de lavage retient les gros débris du cycle de lavage, y compris les corps étrangers tels que des cure-dents ou des éclats. Les gros débris recueillis peuvent obstruer les filtres. Vérifier régulièrement l'état des filtres, retirer soigneusement les corps étrangers et nettoyer les parties du système de filtrage si nécessaire avec de l'eau. Suivez les étapes ci-dessous pour nettoyer le filtre.

REMARQUE:

Les photos sont à titre de référence seulement, différents modèles du système de filtrage et des bras de pulvérisation peuvent être différents.

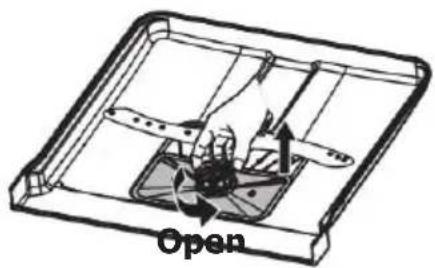

Open

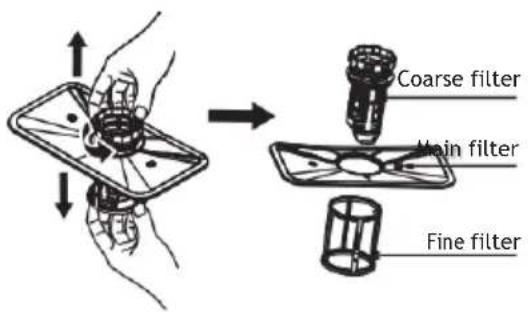

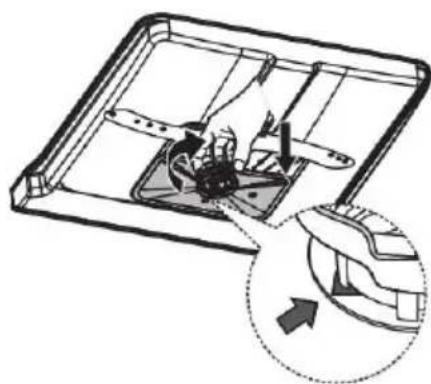

1 Tenez le filtre grossier et tournez-le dans le sens inverse des aiguilles d'une montre pour déverrouiller le filtre. Soulevez le filtre vers le haut et sortez du lave-vaisselle.

Le filtre fin peut être retiré du bas de l'ensemble filtre. Le filtre grossier peut être détaché du filtre principal en pressant doucement les languettes en haut et en le tirant.

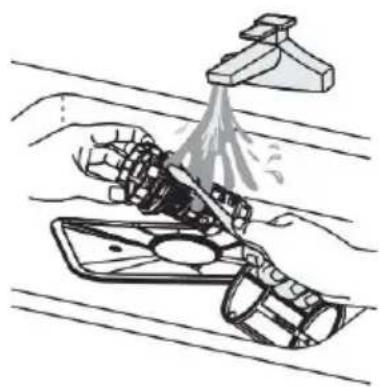

3 Les restes de nourriture plus gros peuvent être nettoyés en rinçant le filtre sous l'eau courante. Pour un nettoyage plus approfondi, utilisez une brosse de nettoyage douce.

4 Remonter les filtres dans l'ordre inverse du démontage, remplacer le filtre et tourner dans le sens des aiguilles d'une montre jusqu'à la flèche de fermeture.

ATTENTION

Ne pas trop serrer les filtres. Remettre les filtres dans leur ordre de

• manière sûre, sinon des débris grossiers pourraient pénétrer dans le système et provoquer un blocage.

- Ne jamais utiliser le lave-vaisselle sans filtres en place. Un mauvais remplacement du filtre peut réduire le niveau de performance de l'appareil et endommager la vaisselle et les ustensiles.

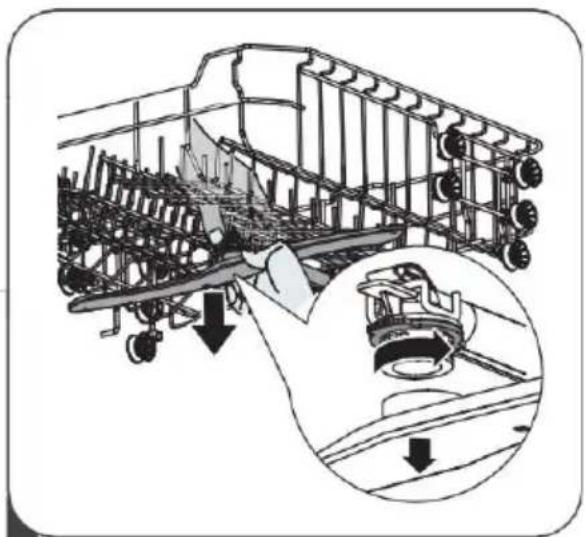

Bras de lavage

Il est nécessaire de nettoyer les bras de pulvérisation régulièrement pour éviter que des produits chimiques d'eau dure ne obstruent les jets et les paliers des bras de pulvérisation.

Pour nettoyer les bras de pulvérisation, suivez les instructions ci-dessous :

Pour retirer le bras de pulvérisation supérieur, maintenez l'écrou au centre et tourner le bras de pulvérisation dans le sens inverse des aiguilles d'une montre pour l'enlever.

2 Pour retirer le bras de pulvérisation inférieur, tirez-le vers le haut.

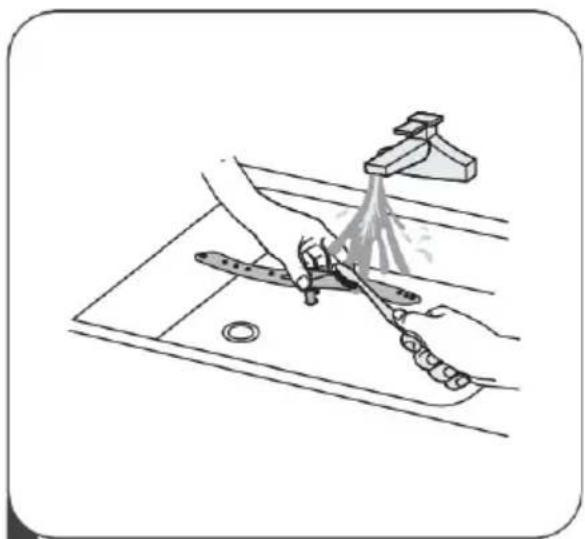

3 Lavez les bras dans de l'eau savonneuse et tiède et utilisez une brosse douce pour nettoyer les jets.

Prendre soin du lave-vaisselle

Précaution contre le gel

Veuillez prendre des mesures de protection contre le gel sur le lave-vaisselle en hiver. Chaque fois après les cycles de lavage, veuillez procéder comme suit :

1. Couper l'alimentation électrique du lave-vaisselle à la source d'alimentation.
2. Couper l'alimentation en eau et débrancher le tuyau d'arrivée d'eau de la vanne à eau.
3. Vider l'eau du tuyau d'arrivée et de la vanne d'eau. (Utiliser une casserole pour recueillir l'eau)

4. Rebrancher le tuyau d'arrivée d'eau à la vanne de l'eau.

5. Retirer le filtre du fond de la cuve et utiliser une éponge pour absorber l'eau dans le puisard.

Après chaque lavage

Après chaque lavage, éteignez l'alimentation en eau de l'appareil et laissez la porte légèrement ouverte pendant un certain temps afin que l'humidité et les odeurs ne soient pas piégées à l'intérieur.

Retirer le bouchon

Avant de nettoyer ou d'effectuer un entretien, retirez toujours la fiche de la prise.

Pas de solvants ou de nettoyage abrasif

Pour nettoyer l'extérieur et les parties en caoutchouc du lave-vaisselle, n'utilisez pas de solvants ni de produits de nettoyage abrasifs. N'utilisez qu'un chiffon avec de l'eau chaude savonneuse.

Pour enlever les taches ou les taches de la surface intérieure, utilisez un chiffon imbibé d'eau et un peu de vinaigre ou un produit nettoyant spécialement conçu pour les lave-vaisselle.

Lorsqu'il n'est pas utilisé pendant une longue période

Il est recommandé d'effectuer un cycle de lavage avec le lave-vaisselle vide, puis de retirer la fiche de la prise de courant, de couper l'alimentation en eau et de laisser la porte de l'appareil légèrement ouverte. Cela aidera les joints de porte à durer plus longtemps et empêchera la formation d'odeurs dans l'appareil.

Déplacement de l'appareil

Si l'appareil doit être déplacé, essayez de le maintenir en position verticale. S'il est absolument nécessaire, il peut être placé sur son dos.

Joints

L'un des facteurs qui font que les odeurs se forment dans le lave-vaisselle est la nourriture qui reste coincée dans les joints. Le nettoyage périodique avec une éponge humide empêchera cela.

INSTRUCTIONS D'INSTALLATION

ATTENTION

Risque de choc électrique

Débrancher l'alimentation électrique avant d'installer le lave-vaisselle.

Le fait de ne pas le faire pourrait

entraîner la mort ou un choc électrique.

Attention

L'installation des tuyaux et des équipements électriques doit être effectuée par des professionnels.

À PROPOS DE LA CONNEXION

ATTENTION

Par sécurité personnelle :

• N'utilisez pas de rallonge ou d'adaptateur avec cet appareil
• Ne coupez pas ou ne retirez en aucun cas la connexion de mise à la terre du cordon d'alimentation.

Exigences électriques

Veuillez consulter l'étiquette d'évaluation pour connaître la tension nominale et raccorder le lave-vaisselle à l'alimentation électrique appropriée. Utiliser le fusible requis 10A/13A/16A, le fusible à retardement ou le disjoncteur recommandé et fournir un circuit séparé ne servant que cet appareil.

Raccordement électrique

S'assurer que la tension et la fréquence de l'alimentation correspondent à celles indiquées sur la plaque signalétique. Insérez uniquement la fiche dans une prise électrique correctement mise à la terre. Si la prise électrique à

laquelle l'appareil doit être raccordé n'est pas adaptée à la fiche, remplacez-la plutôt que d'utiliser des adaptateurs ou autres car ils pourraient provoquer une surchauffe et des brûlures.

⚠️ S'assurer que la mise à la terre appropriée existe avant l'utilisation

Approvisionnement en eau et évacuation

Raccordement à l'eau froide

Branchez le tuyau d'alimentation en eau froide à un connecteur fileté de 3/4 po (pouce) et assurez-vous qu'il est bien fixé en place.

Si les conduites d'eau sont neuves ou n'ont pas été utilisées pendant une longue période, laisser couler l'eau pour s'assurer que l'eau est claire. Cette précaution est nécessaire pour éviter le risque de blocage de l'entrée d'eau et d'endommagement de l'appareil.

tuyau d'alimentation ordinaire

tuyau d'alimentation de sécurité

À propos du tuyau d'alimentation de sécurité

Le tuyau d'alimentation de sécurité se compose des doubles murs. Le système garantit son intervention en bloquant l'écoulement de l'eau en cas de rupture du tuyau d'alimentation et lorsque l'espace d'air entre le tuyau d'alimentation lui-même et le tuyau ondulé extérieur est plein d'eau.

ATTENTION

Un tuyau qui se fixe à un robinet peut éclater s'il est installé sur la même conduite d'eau que le lave-vaisselle. Si votre évier en a un, il est recommandé de débrancher le tuyau et de boucher le trou.

Comment connecter le tuyau d'alimentation de sécurité

1. Retirer les tuyaux d'alimentation de sécurité du compartiment de rangement situé à l'arrière du lave-vaisselle.

2. Serrer les vis du tuyau d'alimentation de sécurité au robinet avec un filetage de 3/4 po.

3. Allumez complètement l'eau avant de démarrer le lave-vaisselle.

Comment débrancher le tuyau d'alimentation de sécurité

1. Couper l'eau.
2. Dévisser le tuyau d'alimentation de sécurité du robinet.

Raccordement des tuyaux

Insérez le tuyau de vidange dans un tuyau de vidange d'un diamètre minimal de 4 cm, ou laissez-le couler dans l'évier, en veillant à ne pas le plier ni le sertir. La hauteur du tuyau de vidange doit être inférieure à 1000 mm. L'extrémité libre du tuyau ne doit pas être immergée dans l'eau pour éviter son refoulement.

⚠️ Veuillez fixer solidement le tuyau de vidange en position A ou B

Dos lave-vaisselle Tuyau vidance Arrivée d'eau Tuyau évacuation Cable principal A B Tuyau d'évacuation Compteur MAX 1000 mm φ 40 mm

Comment drainer l'excès d'eau des tuyaux

Si le raccordement au tuyau de vidange est placé à une hauteur supérieure à 1000 mm, l'excès d'eau peut rester dans le tuyau de vidange. Il faudra drainer l'excès d'eau du tuyau dans un bol ou un récipient approprié qui se trouve à l'extérieur et plus bas que l'évier.

Sortie d'eau

Raccorder le tuyau de vidange d'eau. Le tuyau de vidange doit être correctement installé pour éviter les fuites d'eau. S'assurer que le tuyau de vidange d'eau n'est pas plié ou écrasé.

Tuyau de rallonge

Si vous avez besoin d'une rallonge de tuyau de vidange, assurez-vous d'utiliser un tuyau de vidange similaire.

Il ne doit pas dépasser 4 mètres, sinon l'effet de nettoyage du lave-vaisselle pourrait être réduit.

Le raccordement des déchets doit se trouver à une hauteur inférieure à 1000 mm (maximum) par rapport au bas du lave-vaisselle.

Positionnement de l'appareil

Placez l'appareil à l'endroit souhaité. Le dos doit reposer contre le mur derrière l'appareil, et les côtés le long des armoires ou des murs adjacents. Le lave-vaisselle est équipé de tuyaux d'alimentation en eau et de vidange qui peuvent être positionnés à droite ou à gauche pour faciliter l'installation.

Nivellement de l'appareil

Une fois que l'appareil est positionné pour le nivellement, la hauteur du lave-vaisselle peut réglage du niveau de vissage des pieds.

Dans tous les cas, l'appareil ne doit pas être incliné de plus de 2°.

INSTALLATION INTEGREE (pour le modèle intégré)

Étape 1. Choisir le meilleur emplacement pour le lave-vaisselle

La position d'installation du lave-vaisselle doit être proche du tuyau d'admission et de vidange et de la prise électrique.

Illustrations des dimensions de l'armoire et position d'installation du lave-vaisselle.

1. Moins de 5 mm entre le haut du lave-vaisselle et l'armoire et la porte extérieure alignée sur l'armoire.

1. Si le lave-vaisselle est installé dans un coin de l'armoire, il devrait y avoir un certain espace lorsque la porte est ouverte

REMARQUE :

Selon l'endroit où se trouve votre prise électrique, vous devrez peut-être faire un trou dans le côté opposé de l'armoire

Étape 2. Dimensions et installation du panneau esthétique

Suivre les instructions d'installation spécifiques pour fixer le panneau de porte esthétique

Modèle semi-intégré

Séparez la bande de velcro A et la bande de velcro B et attachez la bande de velcro A sur le côté intérieur du panneau esthétique. Fixer la bande de velcro feutrée B sur la porte extérieure du lave-vaisselle (voir figure A). Après avoir positionné le panneau, fixez-le à la porte extérieure avec des vis et des boulons (voir figure B).

A Bande de Velcro Bande de Velcro

B 1. Enlever les 4 vis courtes 2. Fixer les 4 vis longues

Modèle entièrement intégré

Installer le crochet sur le panneau esthétique et le placer dans la fente de la porte extérieure du lave-vaisselle (voir figure A). Après avoir positionné le panneau, fixez-le à la porte extérieure avec des vis et des boulons (voir figure B).

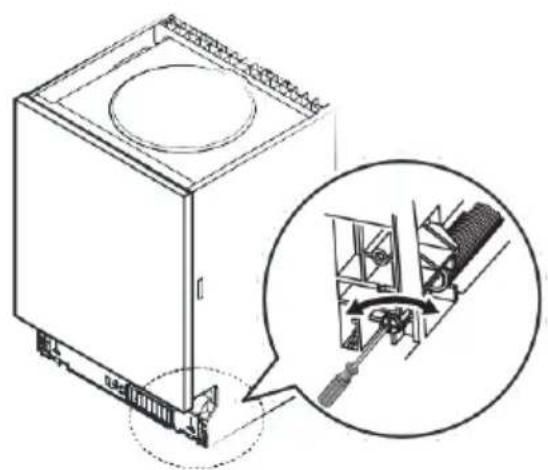

Étape 3. Réglage de la tension du ressort de porte

1. Les ressorts de porte sont réglés à l'usine sur la tension appropriée pour la porte extérieure. Si le panneau esthétique est installé, vous devra régler la tension du ressort de la porte. Tourner la vis de réglage pour entraîner le dispositif de réglage afin de tendre ou de relâcher le câble d'acier.

2. La tension du ressort de porte est correcte lorsque la porte reste horizontale dans la position d'ouverture complète, mais qu'elle s'élève à une fermeture avec le léger soulèvement d'un doigt.

Étape 4. Étapes d'installation du lave-vaisselle

Veuillez consulter les étapes d'installation spécifiques dans les dessins d'installation.

1. Fixer la bande de condensation sous la surface de travail de l'armoire. S'il vous plaît assurez-vous que la bande de condensation est affleurante avec le bord de la surface de travail. (Étape 2)
2. Raccorder le tuyau d'admission à l'alimentation en eau froide.
3. Raccorder le tuyau de vidange.
4. Brancher le cordon d'alimentation.
5. Placez le lave-vaisselle dans l'armoire.
6. Mettre le lave-vaisselle au niveau. Le pied arrière peut être réglé à partir de l'avant du lave-vaisselle en tournant la vis Philips située au milieu de la base du lave-vaisselle. Pour régler les pieds avant, utiliser un tournevis plat et tourner les pieds avant jusqu'à ce que le lave-vaisselle soit au même niveau. (Étape 5 à Étape 6)
7. Installez la porte du meuble sur la porte extérieure du lave-vaisselle. (Étape 7 à l'étape 10)
8. Régler la tension des ressorts de porte à l'aide d'un tournevis Philips tournant dans le sens des aiguilles d'une montre pour serrer les ressorts de porte gauche et droit. Si vous ne le faites pas, votre lave-vaisselle pourrait être endommagé. (étape 11)
9. Le lave-vaisselle doit être fixé en place. Il y a deux façons de le faire :

A. Surface de travail normale : Mettre le crochet d'installation dans la fente du plan latéral et le fixer à la surface de travail avec les vis.

B. Plan de travail en marbre ou en granit : Fixer le côté avec des vis.

Étape 5. Nivellement du lave-vaisselle

Le lave-vaisselle doit être à niveau pour un bon fonctionnement de la vaisselle et des performances de lavage.

1. Placer un niveau à bulle sur la porte et le rail de support à l'intérieur du bac comme indiqué pour vérifier que le lave-vaisselle est à niveau.
2. Mettre le lave-vaisselle à niveau en réglant les trois pieds de nivellement individuellement.
3. Lorsque vous mettez le lave-vaisselle au niveau, veillez à ne pas le renverser.

Vérifier le niveau d'avant en arrière Vérifier le niveau de côte à côte UP DOWN

REMARQUE:

La hauteur maximale de réglage des pieds est de 50 mm.

CONSEILS DE DÉPANNAGE

Avant d'appeler pour le service

Consulter les tableaux des pages suivantes peut vous éviter d'appeler le service.

Problème	Possible Causes	A faire
Le lave-vaisselle ne démarre pas	Le fusible a sauté, ou la coupure du circuit s'est déclenchée	Remplacer le fusible ou réinitialiser l disjoncteur. Retirer tous les autres appareils qui partagent le même circ avec le lave-vaisselle
	L'alimentation électrique n'est pas allumée.	Assurez-vous que le lave-vaisselle est allumé et que la porte est bien fermée.Assurez-vous que le cordon d'alimentation est correctement branché dans la prise murale.
	La pression de l'eau est faible	Vérifier que l'alimentation en eau est correctement raccordée et que l'eau est allumée
	La porte du lave-vaisselle n'est pas correctement fermée.	Assurez-vous de bien fermer la porte et de la verrouiller.
Eau non pompée du lave-vaisselle	Tuyau de vidange tordu ou coincé.	Vérifier le tuyau d'évacuation.
	Filtre bouché.	Vérifier le système de filtrage.
	Évier de cuisine bouché	Vérifier l'évier de la cuisine pour s'assurer qu'il est bien drainé. Si le problème est que l'évier de la cuisine ne s'écoule pas, vous pourriez avoir besoin d'un plombier plutôt que d'un technicien pour les lave-vaisselle.
Mousse dans la cuve	Mauvais détergent.	Utilisez uniquement le détergent spécial pour lave-vaisselle afin d'éviter la formation de mousse. Si cela se produit, ouvrez le lave-vaisselle et laissez la mousse s'évaporer. Ajoutez 1 litre d'eau froide dans le fond du lave-vaisselle.Fermez la porte du lave-vaisselle, puis sélectionnez n'importe quel cycle. Dans un premier temps, le lave-vaisselle évacue l'eau. Ouvrez la porte une fois l'étape de vidange terminée et vérifiez si la mousse a disparu.Répétez l'opération si nécessaire.
Problème	Possible Causes	A faire
	Produit de rinçage renversé.	Essuyez toujours immédiatement le produits de rinçage renversés.
Intérieur de la baignoire taché	Un détergent contenant un colorant peut avoir été utilisé.	Assurez-vous que le détergent ne contient pas de colorant.
Film blanc sur la surface intérieure	Minéraux de l'eau dure.	Pour nettoyer l'intérieur, utilisez un chiffon doux humide avec du détergent pour lave-vaisselle et portez des gants en caoutchouc. N'utilisez jamais d'autre nettoyant que le détergent pour lave-vaisselle, sous peine de provoquer de la mousse ou de l'écume.
Les couverts présentent des taches de rouille.	Les articles concernés ne sont pas résistants à la corrosion.Un programme n'a pas été exécuté après l'ajout de sel dans le lave-vaisselle. Des traces de sel se sont introduites dans le cycle de lavage.	Évitez de laver au lave-vaisselle des articles qui ne sont pas résistants à la corrosion.Lancez toujours un programme de lavage sans vaisselle après avoir ajouté du sel. Ne sélectionnez pas la fonction Turbo (si elle existe) après avoir ajouté du sel pour lave-vaisselle.
	Le couvercle de la moelleuse est desserré.	Vérifier que le couvercle de l'adoucisseur est bien fixé.
Bruit de choc dans le lave-vaisselle	Le bras d'un pulvérisateur heurte un article dans un panier.	Interrompre le programme et réorganiser les éléments qui obstruent le bras de pulvérisation.
Bruit de cliquetis dans le lave-vaisselle	La vaisselle est en vrac dans le lave-vaisselle.	Interrompre le programme et réorganiser la vaisselle.
Bruit de choc dans les conduites d'eau	Cela peut être dû à l'installation sur place ou à la section transversale de la tuyauterie.	Cela n'a aucune influence sur le fonctionnement du lave-vaisselle. En cas de doute, contactez un plombier qualifié.
La vaisselle n'est pas propre	Les plats n'ont pas été chargés correctement.	Voir PARTIE II « Préparation et chargement de la vaisselle ».
	Le programme n'était pas assez puissant.	Choisir un programme plus intensif.
Problème	Possible Causes	A faire
La vaisselle n'est pas propre	La quantité de détergent distribuée est insuffisante.	Utilisez plus de détergent ou changez de détergent.
	Des objets bloquent le mouvement des bras de pulvérisation.	Réorganiser les éléments de manière à ce que le spray puisse tourner librement.
	La combinaison de filtres n'est pas propre ou n'est pas correctement installée dans la base de l'armoire de lavage. Les jets du bras d'aspersion peuvent alors se bloquer.	Nettoyez et/ou installez correctement le filtre. Nettoyer les gicleurs du bras de pulvérisation.
Troubles sur les verres.	Combinaison d'eau douce et de trop de détergent.	Utilisez moins de détergent si vous avez de l'eau douce et sélectionnez un cycle plus court pour laver la verrerie et la rendre propre.
Des taches blanches apparaissent sur la vaisselle et les verres.	La présence d'eau dure peut entraîner des dépôts de calcaire.	Vérifier les réglages de l'adoucisseur d'eau ou l'état de remplissage du réservoir de sel.
Marques noires ou grises sur la vaisselle	Des ustensiles en aluminium ont frotté contre la vaisselle	Utilisez un nettoyant abrasif doux pour éliminer ces marques.
Il reste du détergent dans le distributeur.	Bloc vaisselle distributeur de détergent	Recharger correctement la vaisselle.
La vaisselle ne sèche pas	Chargement incorrectLa vaisselle est retirée trop tôt	Utiliser des gants si des résidus de détergent se trouvent sur la vaisselle afin d'éviter les irritations cutanées.Ne videz pas votre lave-vaisselle immédiatement après le lavage. Ouvrez légèrement la porte pour que la vapeur puisse s'échapper. Sortez la vaisselle jusqu'à ce que la température intérieure soit agréable au toucher. Déchargez d'abord le panier inférieur pour éviter que l'eau ne tombe du panier supérieur.
La vaisselle ne sèche pas	Le programme sélectionné n'est pas le bon.	Avec un programme court, la température de lavage est plus basse, ce qui diminue les performances de nettoyage. Choisissez un programme avec une longue durée de lavage.
	Utilisation de couverts avec un revêtement de mauvaise qualité.	L'écoulement de l'eau est plus difficile avec ces articles. Les couverts ou la vaisselle de ce type ne peuvent pas être lavés au lave-vaisselle.

ATTENTION

L'autoréparation ou la réparation non professionnelle peut entraîner des risques graves pour la sécurité de l'utilisateur de l'appareil et avoir une incidence sur la garantie.

Disponibilité des pièces détachées

Sept ans après la mise sur le marché de la dernière unité du modèle : Moteur, pompe de circulation et de vidange, réchauffeurs et éléments chauffants, y compris les pompes à chaleur (séparément ou regroupés), tuyauterie et équipement connexe, y compris tous les tuyaux, vannes, filtres et aqua stops, pièces structurelles et intérieures liées aux assemblages de portes (séparément ou regroupés), cartes de circuits imprimés, affichages électroniques, pressostats, thermostats et capteurs, logiciels et microprogrammes, y compris le logiciel de réinitialisation.

- Dix ans après la mise sur le marché de la dernière unité du modèle : Charnières et joints de porte, autres joints, bras d'aspersion, filtres de vidange, grilles intérieures et périphériques en plastique tels que les paniers et les couvercles.

CHARGEMENT DES PANIERS SELON LA NORME EN60436 :

Le fait de charger le lave-vaisselle à pleine capacité permet de réaliser des économies d'énergie et d'eau.

1. Panier supérieur:

Nombre	Eléments
1	Tasses
2	Soucoupes
3	Verres
4	Mugs
5	Petite casserole

1. Panier inférieur:

10 11 7 2 7 8 3 13 14 12 9 6

Nombre	Eléments
6	Casserole
7	Assiettes dessert
8	Grandes assiettes
9	Assiettes creuses
10	Plat ovale
11	Assiettes à dessert en mélamine
12	Bols en mélamine
13	Bols en verre
14	Bols dessert

3. Porte-couverts :

7 5 2 1 2 3 6 6 8 3 2 1 2 4

1 2 3 4 4 5 6 7 8

Information pour la comparabilité tests selon EN60436 :

Capacité: 14 couverts Position du panier supérieur : position inférieure

Programe: ECO Réglage du produit de rinçge : Max Réglage de l'adoucisseur : H3

Nombre	Eléments
1	Cuillières à soupe
2	Fourchettes
3	Couteaux
4	Cuillières à thé
5	Cuillières à dessert
6	Cuillères de service
7	Fourchettes à service
8	Louche

Porte-couverts Conseils d'utilisation

Soulever le panier droit vers le haut, les paniers gauche et droit sont plats.

Déplacer le panier droit de droite à gauche, deux paniers se chevauchent.

Retirer le panier droit du plateau, seul le panier gauche est présent.

4 UTILISER LE LAVE-VAISSELLE 4 Panneau de 6 controle 7 Adoucisseur 10 d'eau 11 Préparation et chargement des plats 12 Fonction du produit de rinçage et du détergent 13 Remplissage du réservoir de produit de rinçage 13 Remplissage du distributeur de détergent 15

02

15 SÉLECTION DU PROGRAMME 16 Table du cycle de 16 lavage 17 Économiser de 18 l'énergie Démarrage d'un 18 programme Changer le programme En milieu de cycle, oublier d'ajouter un plat? Ouverture automatique

03

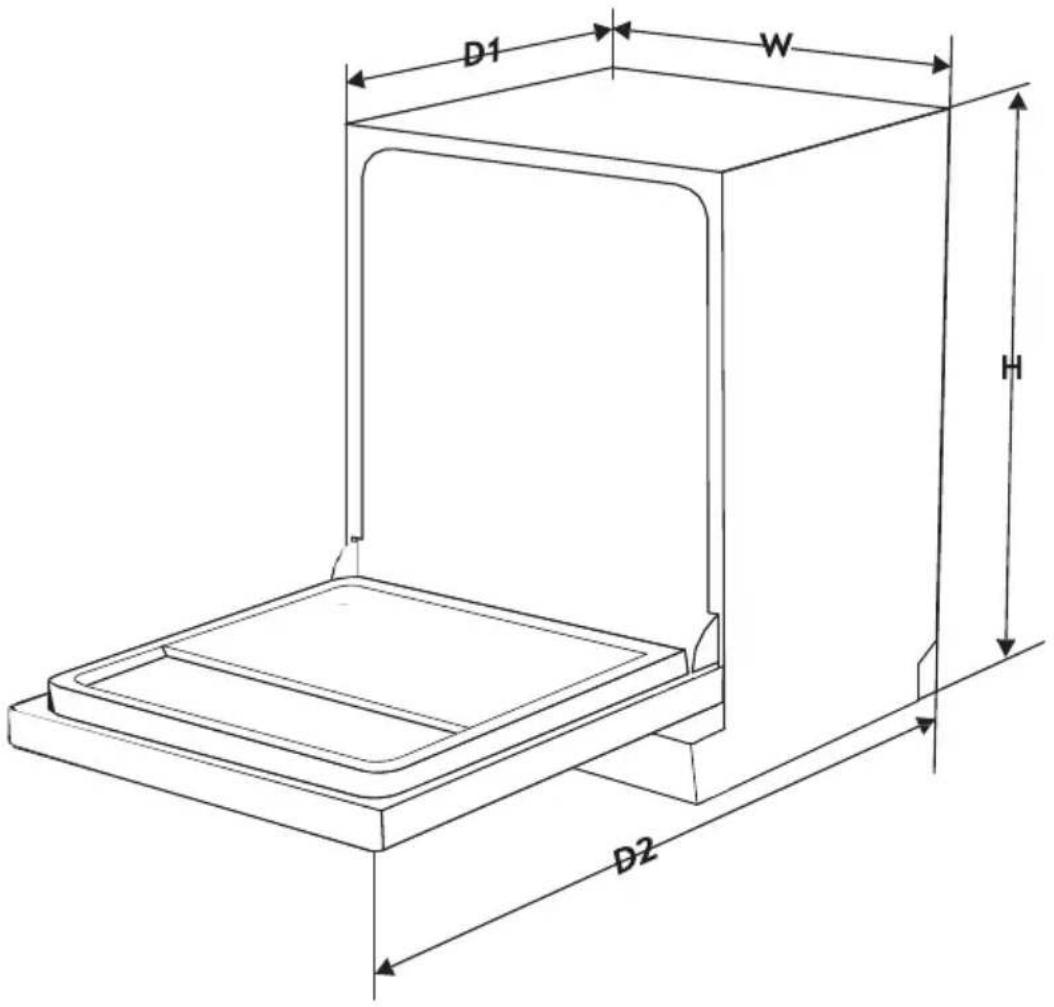

CODES D'ERREUR INFORMATIONS TECHNIQUE

04

REMARQUE:

• Si vous ne pouvez pas résoudre les problèmes par vous-même, veuillez demander l'aide d'un technicien professionnel.
• Le fabricant, suivant une politique de développement et de mise à jour constante du produit, peut apporter des modifications sans préavis.
• En cas de perte ou d'obsolescence, vous pouvez recevoir un nouveau manuel du fabricant ou du fournisseur responsable

Guide d'utilisation rapide

Veuillez lire le contenu correspondant sur le manuel d'instruction pour la méthode de fonctionnement détaillée.

1 Installer le lave-vaisselle

(Consulter la section 5 “INSTRUCTIONS INSTALLATION” de la PART I)

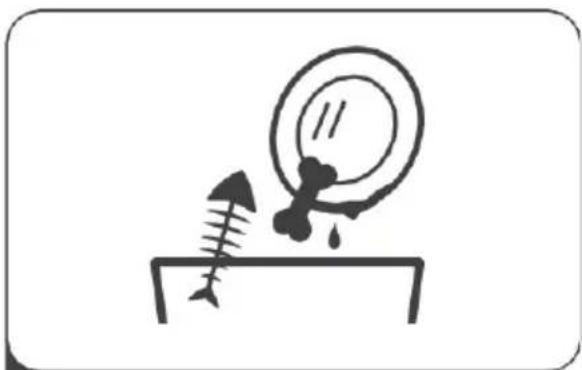

2 Retirer les résidus plus gros de la vaisselle. Éviter le pré-rinçage.

Intérieur → Extérieur

3 Charger le panier.

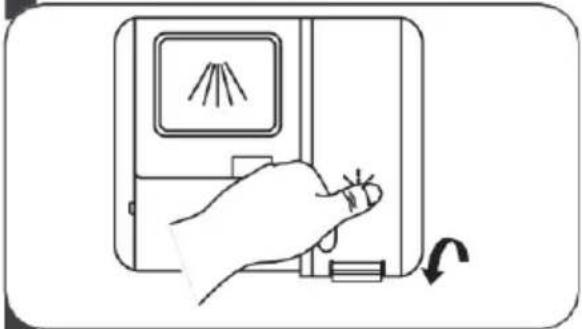

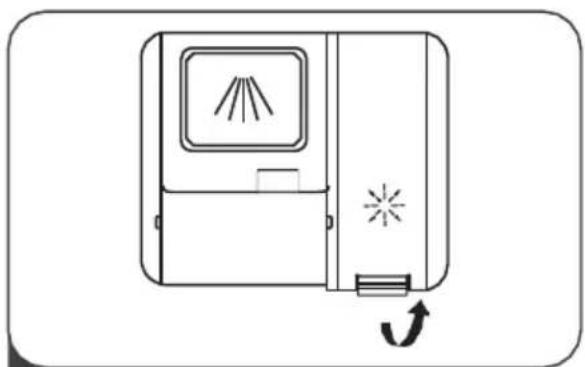

4 Remplissez le distributeur de détergent et d'agent de rinçage.

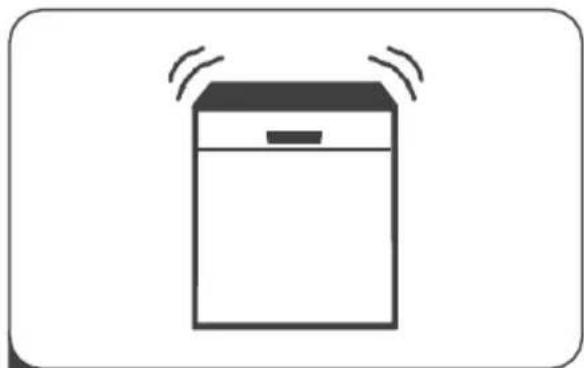

5 Sélectionnez un programme approprié et démarrez le lave-vaisselle.

UTILISER VOTRE LAVE-VAISSELLE

Panneau de commande

1 2 6 ECO PROGRAMS 8.8 DELAY START 1/2 EXTRA DRIVE 5 7

Opération (Bouton)

1 Power	Appuyez sur ce bouton pour allumer votre lave-vaisselle.
2 Program	Appuyer sur ce bouton pour sélectionner le programme de lavage approprié, l’indicateur du programme s’allume.
3 Delay	Appuyer sur le bouton pour augmenter l’heure de début du délai. Retardez un cycle jusqu’à 24 heures par incréments d’une heure. Après avoir réglé le délai, appuyez sur la touche Start/pause pour démarrer.
4 Half-load	Lorsque vous avez environ ou moins de la moitié de la vaisselle à laver, vous pouvez choisir cette fonction pour économiser de l’énergie et de l’eau.(Il ne peut être utilisé qu’avec Intensive, Universel, ECO, Verre et 90 min) Lorsque vous appuyez sur ce bouton, le voyant correspondant s’allume.
5 Extra Drying	Pour un meilleur résultat de séchage. ( Il ne peut être utilisé qu’avec Intensive, Universal, ECO , Glass , 90 min ) Lorsque vous appuyez sur ce bouton, le voyant correspondant s’allume.
6 Program indicator	IntensifLes articles fortement souillés comprennent des pots et des casseroles. Avec de la nourriture. Universel

Intensif

Pour les charges normalement souillées, telles que des pots, des assiettes, casseroles légèrement sales.

6 Program indicator	ECO ECOC'est le programme standard, il convient de nettoyervaiselle normalement sale et il est le plus efficaceProgramme en termes d'énergie et d'eau combinées consommation pour ce type de tabeware.
	VerrePour la vaisselle et le verre légèrement souillés.90 minPour les charges normalement souillées qui nécessitent un lavage rapide.RapideA shorter wash for lightly soiled loads that do not need drying.

Affichage

7 Warning indicator	RinçageSi le voyant“ ” est allumé, cela signifie que le lave-vaisselle ne contient pas d’agent de rinçage et qu’il doit être remplis.SelSi le voyant “ ” est allumé, cela signifie que le lave-vaisselle ne contient pas de sel et qu’il doit être remplis.
8 Ecran	Pour afficher le temps restant du programme et le délai, le code d’erreur, etc.

Adoucisseur d'eau

L'adoucisseur d'eau doit être réglé manuellement, à l'aide du cadran de dureté de l'eau. L'adoucisseur d'eau est conçu pour éliminer les minéraux et les sels de l'eau, ce qui aurait un effet néfaste ou défavorable sur le fonctionnement de l'appareil. Plus il y a de minéraux, plus l'eau est dure.

L'adoucisseur doit être ajusté en fonction de la dureté de l'eau dans votre région. Votre autorité locale des eaux peut vous conseiller sur la dureté de l'eau dans votre région.

Ajustement de la consommation de sel

Le lave-vaisselle est conçu pour permettre d'ajuster la quantité de sel consommée en fonction de la dureté de l'eau utilisée. Cela permet d'optimiser et de personnaliser le niveau de consommation de sel.

Veuillez suivre les étapes ci-dessous pour ajuster la consommation de sel.

1. Ouvrez la porte, mettez l'appareil en marche;
2. Dans les 60 secondes qui suivent la mise en marche de l'appareil, appuyer sur le bouton Program pendant plus de 5 secondes pour entrer en mode de réglage de l'adoucisseur d'eau.

3. Appuyer de nouveau sur le bouton Programme pour sélectionner le bon ensemble en fonction de votre environnement local, le réglage changera dans la séquence suivante :

4. H1->H2->H3->H4->H5->H6 ;

5. Appuyer sur le bouton d'alimentation pour mettre fin au mode de réglage.

Dureté de l’eau				Niveau de l’adoucisseur d’eau	La régénération se produit à chaque programme X séquence 1)	Consommation de sel (gramme/cycle)
Alleman°d dH	Français°fH	Anglai°sClarke	Mmol/l
0 - 5	0 - 9	0 - 6	0 - 0.94	H1	No regeneration	0
6 - 11	10 - 20	7 - 14	1.0 - 2.0	H2	10	9
12 - 17	21 - 30	15 - 21	2.1 - 3.0	H3	5	12
18 - 22	31 - 40	22 - 28	3.1 - 4.0	H4	3	20
23 - 34	41 - 60	29 - 42	4.1 - 6.0	H5	2	30
35 - 55	61 - 98	43 - 69	6.1 - 9.8	H6	1	60

1^ = 1.25^ = 1.78^ = 0.178mmol / l

Le réglage d'usine : H3

1) Chaque cycle avec une opération de régénération consomme 2,0 litres d'eau supplémentaires, la consommation d'énergie augmente de 0,02 kWh et le

programme s'étend de 4 minutes.

Veuillez consulter la section 3 « Chargement du sel dans l'adoucisseur » de la PARTIE : Version générique, si votre lave-vaisselle manque de sel.

REMARQUE:

Si votre modèle n'a pas d'adoucisseur d'eau, vous pouvez sauter cette section.

Adoucisseur d'eau

La dureté de l'eau varie d'un endroit à l'autre. Si on utilise de l'eau dure dans le lave vaisselle, des dépôts se formeront sur la vaisselle et les ustensiles.

L'appareil est équipé d'un adoucisseur spécial qui utilise un contenant de sel spécialement conçu pour éliminer la chaux et les minéraux de l'eau.

Préparation et chargement des plats

• Envisager d'acheter des ustensiles qui sont identifiés comme étant résistants au lavevaisselle.
• Pour des articles particuliers, sélectionner un programme avec la température la plus basse possible.
• Pour éviter les dommages, ne sortez pas le verre et les couverts du lavevaisselle immédiatement après la fin du programme.

Pour laver les couverts/vaiselle suivants Ne sont pas adaptés

Couverts avec poignées en bois, en corne ou en nacre
- Articles en plastique non résistants à la chaleur
- Coutellerie plus ancienne avec des pièces collées qui ne sont pas résistantes à la température
Articles en étain ou cuivre
- Articles en acier sujets à la rouille
Verre en crystal
- Articles en acier sujets à la rouille
- Planches en bois

• Articles en fibres synthétiques

Sont d'une aptitude limitée

• Certains types de lunettes peuvent devenir ternes après un grand nombre de lavages
• Les pièces en argent et en aluminium ont tendance à se décolorer pendant le lavage
• Les motifs émaillés peuvent s'estomper si on les lave fréquemment à la machine

Recommandations pour le chargement du lave-vaisselle

Racler les grandes quantités de nourriture restante. Ramollir les restes d'aliments brûlés dans des casseroles. Il n'est pas nécessaire de rincer la vaisselle sous l'eau courante. Pour obtenir les meilleures performances du lave-vaisselle, suivez ces directives de chargement.

(Les caractéristiques et l'apparence des paniers et des paniers à couverts peuvent varier selon votre modèle.)

Placer les objets dans le lave-vaisselle de la façon suivante :

• Les objets tels que les tasses, les verres, les casseroles, etc. doivent être orientés vers le bas.
• Les objets courbés, ou ceux avec des évidements, doivent être chargés à contre-courant de sorte que l'eau puisse s'écouler.
• Tous les ustensiles sont empilés en toute sécurité et ne peuvent pas basculer.
• Tous les ustensiles sont placés de manière à ce que les bras de pulvérisation puissent tourner librement pendant le lavage.
• Chargez des objets creux comme des tasses, des verres, des casseroles, etc. avec l'ouverture orientée vers le bas de sorte que l'eau ne puisse pas s'accumuler dans le récipient ou une base profonde.

La vaisselle et les couverts ne doivent pas se recouvrir ni s'emboîter.

• Pour éviter les dommages, les verres ne doivent pas se toucher
• Le panier supérieur est conçu pour contenir des ustensiles de cuisine plus délicats et légers tels que des verres, des tasses à café et à thé.
• Les couteaux à lame longue stockés en position verticale sont un danger potentiel
• Les couverts longs et pointus, tels que les couteaux à découper, doivent être placés horizontalement dans le panier supérieur.
• Ne surchargez pas votre lave-vaisselle. C'est important pour obtenir de bons résultats et pour une consommation d'énergie raisonnable.

REMARQUE:

Les très petits objets ne doivent pas être lavés dans le lave-vaisselle, car ils risquent de tomber du panier.

Enlever la vaisselle

Pour éviter que de l'eau ne coule du panier supérieur dans le panier inférieur, nous vous recommandons de vider d'abord le panier inférieur, puis le panier supérieur.

ATTENTION

Les articles seront brûlants! Pour éviter les dommages, ne sortez pas le verre et les couverts du lave-vaisselle pendant environ 15 minutes après la fin du programme

Chargement du panier supérieur

Le panier supérieur est conçu pour accueillir la vaisselle plus délicate et plus légère telle que les verres, les tasses à café et à thé et les soucoupes, ainsi que les assiettes, les petits bols et les poêles peu profondes (à condition qu'ils ne soient pas trop sales). Placez la vaisselle et les ustensiles de cuisine de manière à ce qu'ils ne soient pas déplacés par le jet d'eau.

Nous vous conseillons de placer les objets volumineux et difficiles à nettoyer dans le panier inférieur : tels que les casseroles, les poêles, les couvercles, les plats de service et les bols, comme le montre la figure ci-dessous. Il est préférable de placer les plats de service et les couvercles sur le côté des grilles afin de ne pas bloquer la rotation du bras d'aspersion supérieur. Le diamètre maximum conseillé pour les assiettes devant le distributeur de détergent est de 19 cm, ceci afin de ne pas gêner l'ouverture de celui-ci.

Chargement du panier à couverts

Les couverts doivent être placés dans le panier à couverts séparément les uns des autres, dans les positions appropriées. Évitez d'emboîter les couverts pour ne pas réduire l'efficacité du nettoyage.

ATTENTION

Ne laissez aucun élément s'étendre par le bas. Toujours charger les ustensiles pointus avec le point pointu vers le bas!

Pour obtenir le meilleur effet de lavage, veuillez charger les paniers en vous référant aux options de chargement standard dans la dernière section de la PARTIE : Version générique

Fonction du produit de rinçage et du

détergent

ATTENTIO

Utiliser uniquement le produit de rinçage pour lave-vaisselle. Ne jamais remplir le distributeur de produit de rinçage avec d'autres substances (p. ex., produit de nettoyage pour lave-vaisselle, détergent liquide). Cela endommagerait l'appareil.

Le produit de rinçage est libéré lors du dernier rinçage pour empêcher l'eau de former des gouttes sur la vaisselle, ce qui peut laisser des taches et des traces. Il améliore également le séchage en permettant à l'eau de s'écouler de la vaisselle. Votre lave-vaisselle est conçu pour utiliser des produits de rinçage liquides.

Quand remplir le distributeur de produit de rinçage

La régularité du remplissage du distributeur dépend de la fréquence de lavage de la vaisselle et du réglage du produit de rinçage utilisé.

- L'indicateur de manque de produit ( ※ ) de rinçage s'allume lorsque vous avez besoin de plus de produit de rinçage. Ne remplissez pas excessivement le distributeur de produit de rinçage.

Fonction du détergent

Les ingrédients chimiques qui composent le détergent sont nécessaires pour enlever, écraser et évacuer toute la saleté du lave-vaisselle. La plupart des détergents de qualité commerciale conviennent à cet effet.

ATTENTIO

- Utilisation appropriée du détergent Utilisez uniquement du détergent spécialement conçu pour les lave-vaisselle. Gardez votre détergent frais et sec. Ne pas verser de détergent dans le distributeur avant d'être prêt à démarrer le lave-vaisselle.

Le détergent pour lave-vaisselle est corrosif! Gardez le détergent hors de la portée des enfants.

Remplissage du réservoir de produit de rinçage

Le bouchon du réservoir de

Verser le produit de rinçage dans le distributeur, en prenant soin de ne pas trop le remplir.

3 Fermer le bouchon après tout

Réglage du réservoir de produit de rinçage

Pour obtenir une meilleure performance de séchage avec un produit de rinçage limité, le lave-vaisselle est conçu pour ajuster la consommation en fonction de l'utilisateur. Suivez les étapes ci-dessous.

1. Ouvrez la porte, allumez l'appareil.
2. Dans les 60 secondes qui suivent la mise en marche de l'appareil, appuyez sur la touche Programme pendant plus de 5 secondes, puis appuyez sur la touche Retard pour entrer dans le modèle réglé, l'indication du produit de rinçage clignote à une fréquence de 1 Hz.
3. Appuyez à nouveau sur la touche Programme pour sélectionner le réglage approprié en fonction de vos habitudes d'utilisation, le réglage changera dans l'ordre suivant : D1->D2->D3->D4->D5->D1.

4. Plus le chiffre est élevé, plus le lave-vaisselle utilise de produit de rinçage.

5. Sans opération dans 5 secondes ou appuyez sur le bouton d'alimentation pour terminer la configuration et quitter le mode de réglage.

Remplissage du distributeur de détergent

1 Glisser à droite 2 Appuyer

1 Veuillez choisir une voie ouverte en fonction de la situation réelle

1. Ouvrir le bouchon en faisant glisser la gâchette de déverrouillage.
2. Ouvrez le bouchon en appuyant sur la gâchette de déverrouillage.

Ajouter du détergent dans la plus grande cavité(A) pour le cycle de lavage principal. Pour un meilleur résultat de nettoyage, surtout si vous avez des articles très sales, versez une petite quantité de détergent sur la porte. Le détergent supplémentaire s'activera pendant.

Fermez le rabat en le faisant glisser vers l'avant et en l'enfonçant.

REMARQUE :

- S'il est conscient que selon la saleté de l'eau, le réglage peut être différent. Veuillez respecter les recommandations du fabricant sur l'emballage du détergent.

Table du cycle de lavage

Le tableau ci-dessous indique quels programmes sont les meilleurs pour les niveaux de résidus alimentaires sur eux et la quantité de détergent nécessaire. Il montre également diverses informations sur les programmes. Les valeurs de consommation et la durée du programme sont seulement indicatives, sauf pour le programme ECO

Programme	Description Cycle	Detergent Pre/Lavage	Temps(min)		Energie(kWh)	Eau(L)	Rinçage
Intensive	Prewash(50°C)Wash(65°C)RinseRinseRinse(60°C)Drying	4/18g1or2 tabs	205	1.549	18.7		●
Universal	Prewash(45°C)Wash(55°C)RinseRinseRinse(60°C)Drying	4/18g1or2 tabs	175	1.239	18.7		●
(*EN 60436)	Wash(50°C)RinseRinse(50°C)Drying	22g1or2 tabs	198	0.849	11.0		●
Glass	Prewash(40°C)Wash(50°C)RinseRinse(50°C)Drying	4/18g1or2 tabs	120	0.902	15.2		●
90 Min	Wash(55°C)RinseRinse(50°C)Drying	35g1or2 tabs	90	0.839	11.5		●
Rapid	Wash(40°C)Rinse(40°C)Rinse(50°C)	15g1 tab	30	0.652	11.0		●

REMARQUE:

ECO : Le programme ECO est adapté pour nettoyer les ustensiles de (*EN60436) table normalement souillés, que pour cette utilisation, c'est le programme le plus efficace en termes de sa consommation combinée d'énergie et d'eau, et il est utilisé pour évaluer la conformité avec la législation de l'UE en matière

d'écoconcept ion.

Économies d'énergie

1. Le pré-rinçage des articles de vaisselle entraîne une consommation accrue d'eau et d'énergie et n'est pas recommandé.
2. Le lavage de la vaisselle dans un lave-vaisselle domestique consomme généralement moins d'énergie et d'eau en phase d'utilisation que le lavage à la main lorsque le lave-vaisselle ménager est utilisé conformément aux instructions.

Commencer un programme

1. Sortir le panier inférieur et le panier supérieur, charger les plats et les remettre en place. Il est recommandé de charger d'abord le panier inférieur, puis celui du haut.
2. Verser le détergent.
3. Brancher la fiche dans la prise. L'alimentation se réfère à la dernière page de la « fiche produit ». Assurez-vous que l'alimentation en eau est mise à pleine pression.
4. Ouvrez la porte, appuyez sur le bouton d'alimentation.
5. Choisissez un programme, le voyant de réponse s'allumera. Fermez ensuite la porte et le lave-vaisselle commencera son cycle.
6. Sortir le panier inférieur et le panier supérieur, charger les plats et les remettre en place. Il est recommandé de charger d'abord le panier inférieur, puis celui du haut.
7. Verser le détergent.
8. Brancher la fiche dans la prise. L'alimentation se réfère à la dernière page de la « fiche produit ». Assurez-vous que l'alimentation en eau est mise à pleine pression.
9. Ouvrez la porte, appuyez sur le bouton d'alimentation.
10. Choisissez un programme, le voyant de réponse s'allumera. Fermez ensuite la porte et le lave-vaisselle commencera son cycle.

Modification du programme en milieu

de cycle

Un programme ne peut être modifié que s'il n'a été utilisé que pendant une courte période de temps, sinon le détergent peut déjà avoir été libéré ou l'eau de lavage avec détergent a déjà été drainée. Dans ce cas, le lave-vaisselle doit être réinitialisé et le distributeur de détergent doit être rempli. Pour réinitialiser le lave-vaisselle, suivez les instructions ci-dessous :

1. Ouvrez un peu la porte pour arrêter le lave-vaisselle, après que le bras de pulvérisation a cessé de fonctionner, vous pouvez ouvrir la porte complètement.

2. Appuyez sur le bouton Programme pendant plus de trois secondes, la machine sera en mode de sélection du programme.

3. Vous pouvez modifier le programme en fonction du réglage de cycle souhaité.

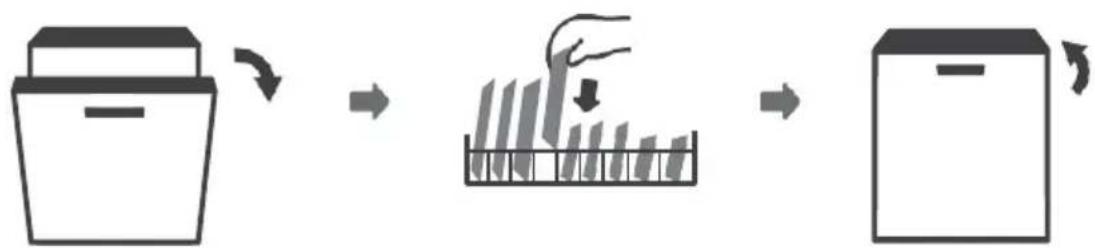

Oublier d'ajouter un plat?

Un plat oublié peut être ajouté à tout moment avant l'ouverture du distributeur de détergent. Dans ce cas, suivez les instructions ci-dessous :

1. Ouvrez un peu la porte pour arrêter le lavage.
2. Une fois que les bras de pulvérisation ont cessé de fonctionner, vous pouvez ouvrir complètement la porte.
3. Ajouter les plats oubliés.
4. Fermer la porte.
5. Le lave-vaisselle redémarre.

ATTENTION

Il est dangereux d'ouvrir la porte à mi-parcours, car la vapeur chaude peut vous faire brûler.

Ouverture automatique

Après le lavage, la porte s'ouvrira automatiquement pour obtenir un meilleur effet de séchage.

REMARQUE:

La porte du lave-vaisselle ne doit pas être bloquée lorsqu'elle est réglée pour s'ouvrir automatiquement. Cela peut perturber le fonctionnement de la serrure.

En cas de dysfonctionnement, le lave-vaisselle affichera un code d'erreur. Le tableau suivant indique les codes d'erreur possibles et leurs causes.

Codes	Significations	Possible Causes
E1	Durée d’entrée plus longue.	Les robinets ne sont pas ouverts, ou la prise d’eau est limitée,ou la pression de l’eau est trop faible.
E3	Ne pas atteindre la température requise..	Mauvais fonctionnement de l’élément chauffant.
E4	Débordement.	Un élément du lave-vaisselle fuit.
Ed	Échec de la communication entre la carte de circuit principal avec la carte de circuit d’affichage.	Circuit ouvert ou câblage de rupture pour la communication

ATTENTIO

• If overflow occurs, turn off the main water supply before calling a service.
• If there is water in the base pan because of an overfill or small leak, the water should be removed before restarting the dishwasher.
• S'il y a un code d'erreur qui ne peut pas être résolu, veuillez demande professionnel

INFORMATIONS TECHNIQUES

D1 W H D2

Hauteur (H)	815mm
Largeur (W)	598mm
Longeur (D1)	550mm (porte fermée)
Longeur(D2)	1150mm (porte ouverte 90° )

Fiche produit (EN60436)

Nom ou marque du fournisseur: TEKA

Adresse du fournisseur (b): C/ CAJO, 17 / 39011 / SANTANDER / ESPAÑA

Nom du modèle: DFI 46740

Paramètres généraux du produit :

Paramètres	Valeur	Paramètres	Valeur
Capacité nominale (a) (ps)	14	Dimensions en cm	Hauteur	82
			Largeur	60
			Profondeur	55
EEI (a)	49,9	Classe d'efficacité énergétique (a)	D (c)
Indice de performance du nettoyage (e)	1,125	Indice de rendement de séchage (a)	1,065
Consommation d'énergie en kWh [par cycle], sur la base du programme éco utilisant le remplissage à l'eau froide. La consommation d'énergie réelle dépend de l'utilisation de l'appareil.	0,849	Consommation d'eau en litres [par cycle], selon le programme éco. La consommation d'eau réelle dépend de l'utilisation de l'appareil et de la dureté de l'eau.	11,0
Durée programme(€) (h:min)	3:18	Type	Encastrable
Émissions acoustiques aéroportées (a) (dB(A) re 1 pW)	44	Classe d'émission de bruit acoustique aéroporté (a)	B (c)
Mode arrêt (W)	N/A	Mode veille (W)	0,49
Délais départ (W)	1,00	Veille en réseau (W)	N/A

Durée minimale de la garantie offerte par le fournisseur ( ^b ): 2 ans

Informations supplémentaires:

Lien vers le site web du fournisseur, où se trouvent les informations figurant au point 6 de l'annexe II du règlement (UE) 2019/2022 de la Commission (1) (b): www.teka.com

(a) pour le programme eco.
(b) les modifications apportées à ces éléments ne sont pas considérées comme pertinentes aux fins de l'article 4, paragraphe 4, du règlement (UE) 2017/1369.
(c) Si la base de données produit génère automatiquement le contenu définitif de cette cellule, le fournisseur ne doit pas saisir ces données.

(1) Règlement (UE) 2019/2022 de la Commission du 1er octobre 2019 établissant des exigences d'écoconception pour les lave-vaisselle ménagers conformément à la directive 2009/125/CE du Parlement européen et du Conseil modifiant le règlement (CE) no 1275/2008 de la Commission et abrogeant le règlement de la Commission (UE) no 1016/2010 (voir page 267 du présent Journal officiel).

CONTENTS

01

02

03

04

05

06

07

3

SAFETY INFORMATION

8

PRODUCT OVERVIEW

9

Model identifier: DFI 46740
