PWEXT - Nettoyeur haute pression WESTINGHOUSE - Notice d'utilisation et mode d'emploi gratuit

Marque	Westinghouse
Modèle	PWEXT
Type de produit	Lance télescopique pour nettoyeur haute pression
Longueur réglable	De 6 à 9 pieds (environ 1,8 à 2,7 m)
Matériau	Alliage d'aluminium et plastiques techniques
Pression maximale	1800 à 4000 PSI (124 à 276 bar)
Sortie	Connexion rapide 1/4 pouce
Entrée	M22 x 1,5 filetage mâle (M22-14)
Contenu de l'emballage	Lance télescopique, lance coudée 30°, embout de nettoyage de gouttière, 5 buses de pulvérisation, ruban d'étanchéité fileté
Nombre de segments de lance	2 segments (extensible)
Angle de la lance coudée	30 degrés
Type de raccord d'entrée	M22 x 1,5 mâle avec adaptateur pour connexion rapide
Compatibilité pression	Nettoyeurs haute pression jusqu'à 4000 PSI
Homologation / Normes	Conforme aux avertissements de sécurité Californie (Proposition 65)
Utilisation prévue	Nettoyage de surfaces en hauteur (gouttières, murs, etc.)
Accessoires supplémentaires	5 embouts de buse (jet variable), lance coudée, embout gouttière
Type de joint d'étanchéité	Ruban d'étanchéité fileté fourni
Service client	Téléphone : 1-855-944-3571, Email : [e-mail]
Garantie	Enregistrement en ligne ou par carte pour couverture
Instructions de sécurité principales	Ne pas pulvériser sur personnes/animaux/câbles électriques ; décompresser avant réglage ; porter EPI

FOIRE AUX QUESTIONS - PWEXT WESTINGHOUSE

Comment assembler la lance télescopique PWEXT ?

Assemblez les segments de lance en les vissant à la main. Utilisez le ruban d'étanchéité fileté sur les filetages du raccord d'entrée pour éviter les fuites. Fixez la buse de pulvérisation souhaitée à l'extrémité.

Quelle pression maximale la lance peut-elle supporter ?

La lance PWEXT est conçue pour des pressions de 1800 à 4000 PSI (124 à 276 bar). Ne dépassez jamais cette pression.

Comment régler la longueur de la lance ?

Dévissez le collier de verrouillage, étendez ou rétractez les segments à la longueur souhaitée (de 6 à 9 pieds), puis revissez fermement. Ne jamais ajuster sous pression.

Puis-je utiliser cette lance sur n'importe quel nettoyeur haute pression ?

Oui, à condition que le nettoyeur ait une sortie compatible M22-14 ou avec un adaptateur approprié et que sa pression ne dépasse pas 4000 PSI.

Comment changer la buse de pulvérisation ?

Relâchez la pression en arrêtant le nettoyeur et en appuyant sur la gâchette. Déclippez la buse actuelle, puis encliquetez la nouvelle. Ne changez jamais de buse sous pression.

Que faire si la lance fuit au niveau des raccords ?

Vérifiez que le ruban d'étanchéité fileté est correctement appliqué sur le filetage mâle. Resserez à la main. Si la fuite persiste, vérifiez que la pression du nettoyeur n'est pas trop élevée.

Est-il sécuritaire d'utiliser la lance près de lignes électriques ?

Non, il est formellement interdit d'utiliser la lance à moins de 10 pieds (3 m) de toute ligne électrique en raison du risque d'électrocution mortelle.

Comment nettoyer et entretenir la lance ?

Après chaque utilisation, rincez la lance à l'eau claire, séchez-la et rangez-la dans un endroit sec. Vérifiez régulièrement l'état des joints et des raccords. Ne jamais utiliser de produits chimiques agressifs.

Que faire si la lance ne pulvérise pas ?

Vérifiez qu'une buse est bien connectée et que le nettoyeur est sous pression. Si obstruée, rincez la lance à contre-courant avec de l'eau. Assurez-vous que tous les raccords sont serrés.

Quels équipements de protection sont recommandés ?

Portez des lunettes de sécurité (norme ANSI Z87.1), des chaussures antidérapantes, des gants et une protection auditive. Un masque anti-poussière est conseillé en milieu poussiéreux.

MODE D'EMPLOI PWEXT WESTINGHOUSE

Si vous avez des questions ou avez besoin d'aide, veuillez appeler le service client au 855-944-3571.

TABLE DES MATIÈRES

Introduction....2-3

Sécurité ....3-4

Contenu de l'emballage....4

Assemblage....5

Fonctionnement....6

Entretien 7

Dépannage 7

Hotline de service/adresse de l'entreprise....Page arrière

INTRODUCTION

AVERTISSEMENT

AVERTISSEMENT Ce produit et d'autres substances susceptibles de se propager dans l'air suite à son utilisation contiennent des produits chimiques, notamment du plomb, reconnus par l'État de Californie comme pouvant causer le cancer, des malformations congénitales ou d'autres troubles de la reproduction. Se laver les mains après manipulation. Pour plus d'informations, rendez-vous sur www.P65warnings.ca.gov.

AVIS DE NON-RESPONSABILITÉ

Toutes les informations, illustrations et spécifications contenues dans ce manuel étaient en vigueur au moment de la publication. Les illustrations utilisées dans ce manuel sont uniquement destinées à servir de vues de référence représentatives. Nous nous réservons le droit d'apporter des modifications aux spécifications ou à la conception sans préavis.

TOUS LES DROITS SONT RÉSERVÉS

Tous les droits sont réservés. Aucune reproduction autorisée sous quelque forme que ce soit sans l'autorisation écrite de Westinghouse Outdoor Power Equipment.

DANGER

Lisez ce manuel avant

d'utiliser ou d'effectuer l'entretien de ce produit. Le non-respect des instructions et des consignes de sécurité de ce manuel peut entraîner des blessures graves ou la mort.

MISES À JOUR

Le dernier manuel d'utilisation de vos produits Westinghouse se trouve sous notre onglet d'assistance. wpowereq.com/pages/manuals

Ou scannez le code QR suivant avec l'appareil photo de votre smartphone pour être dirigé vers le lien.

ENREGISTREMENT DU PRODUIT

Pour une couverture de garantie sans problème, il est important d'enregistrer votre produit Westinghouse.

Vous pouvez vous inscrire par :

• Remplir et envoyer la carte d'enregistrement du produit incluse dans le carton.
• Enregistrez votre produit en ligne sur: wpowereq.com/pages/warranty-registration
• Scannez le code QR ci-dessus avec l'appareil photo de votre smartphone pour être dirigé vers le lien d'enregistrement mobile.

APPLICATIONS

• La rallonge de pulvérisation est un système robuste qui positionne la rallonge à la longueur souhaitée pour le nettoyage.
• La longueur de la baguette est réglable de 6 à 9 pieds
• Deux segments de lance et le segment ergonomique du pistolet à gâchette offrent deux longueurs d'extension
• Le porte-buse accepte les buses de pulvérisation à couplage rapide standard de 1/4 po.

Pour vos dossiers

Date d'achat:

Numéro de modèle:

Lieu d'achat:

- Envoi des informations suivantes sur le produit à :

IMPORTANT : Conservez votre reçu d'achat pour une couverture de garantie sans problème.

- L'entrée du pistolet pulvérisateur est à prise rapide 3/8 et l'emballage comprend également deux types de raccords en laiton à vis mâle M22.

CARACTÉRISTIQUES

Longueur ....6 à 9 pieds Matériau....Alliage d'aluminium, lastiques techniques Pression maximale ....1800 à 4000 PSI Sortie ....1/4 po. connexion rapide Entrée ....M22 - 14 mâle

AVERTISSEMENT

NE JAMAIS pulvériser

directement sur une personne, un animal, un appareil électrique ou l'appareil lui-même. Le non-respect de cet avertissement peut entraîner des blessures graves, un choc électrique ou la mort.

AVIS

Merci d'avoir choisi Westinghouse !

VEUILLEZ LIRE AVANT DE RETOURNER CE PRODUIT POUR QUELQUE RAISON QUE CE SOIT.

Si vous avez une question ou rencontrez un problème avec votre achat Westinghouse, appelez-nous au 1-855-944-3571 pour parler avec un agent.

CONSERVEZ CE MANUEL POUR RÉFÉRENCE ULTÉRIEURE.

Écrivez-nous à [e-mail] ou composez le 1-855-944-3571

DÉFINITIONS DE LA SÉCURITÉ

Les mots DANGER, AVERTISSEMENT, ATTENTION et AVIS sont utilisés tout au long de ce manuel pour mettre en évidence des informations importantes. Assurez-vous que la signification de ces informations de sécurité est connue de tous ceux qui utilisent, effectuent l'entretien ou se trouvent à proximité du nettoyeur haute pression.

Ce symbole d'alerte de sécurité apparaît avec la plupart des déclarations de sécurité. Cela signifie attention, devenez vigilant, votre sécurité est en jeu ! Veuillez lire et respecter le message qui suit le symbole des alertes de sécurité.

DANGER

dangereuse qui, si elle n'est pas évitée, entraînera la mort ou des blessures graves.

AVERTISSEMENT

Indique une situation

dangereuse qui, si elle n'est pas évitée, peut entraîner la mort ou des blessures graves.

PRÉCAUTION

Indique une situation

dangereuse qui, si elle n'est pas évitée, pourrait entraîner des blessures légères ou modérées.

AVIS

Indique une situation qui peut causer

des dommages au groupe électrogène, à des biens personnels et/ou à l'environnement, ou entraîner un mauvais fonctionnement de l'équipement.

NOTE : Indique une procédure, une pratique ou une condition qui doit être suivie pour que le nettoyeur haute pression fonctionne de la manière prévue.

SYMBOLES DE SÉCURITÉ

Suivez toutes les informations de sécurité contenues dans ce manuel de l'utilisateur ainsi que les informations sur l'étiquetage du produit.

SYMBOLE	DESCRIPTION
	Symbole d’alerte de sécurité
	Risque d’injection
	Construction à double isolation
	Choc électrique
	Risque d’explosion. Ne vaporisez jamais de liquides inflammables. Les liquides inflammables et leurs vapeurs peuvent être explosifs.
	Ne pas utiliser dans des conditions humides
	Lire les instructions du fabricant
	Rebond.
	Porter une protection oculaire et auditive

INFORMATIONS DE SÉCURITÉ IMPORTANTES

SÉCURITÉ DE LA ZONE DE TRAVAIL

AVERTISSEMENT

Inspectez la zone de

travail avant chaque utilisation. Gardez la zone de travail propre, sèche, dégagée et bien éclairée. Les zones de travail encombrées, humides ou sombres peuvent entraîner des blessures. L'utilisation du produit dans des zones de travail confinées peut vous rapprocher dangereusement des outils de coupe et des pièces en rotation.

AVERTISSEMENT

Ne laissez pas le produit

entrer en contact avec une source électrique. Le produit n'est pas isolé et tout contact provoquerait un choc électrique.

AVERTISSEMENT

Gardez les enfants et

les spectateurs éloignés de la zone de travail pendant l'utilisation de l'outil. Ne laissez pas les enfants manipuler le produit.

AVERTISSEMENT

Soyez conscient de toutes

les lignes électriques, circuits électriques, conduites d'eau et autres risques mécaniques dans votre zone de travail. Certains de ces dangers peuvent être cachés à votre vue et peuvent causer des blessures corporelles et/ou des dommages matériels en cas de contact.

SÉCURITÉ PERSONNELLE

AVERTISSEMENT

Restez vigilant, surveillez

ce que vous faites et faites preuve de bon sens lorsque vous utilisez l'outil. N'utilisez pas l'outil lorsque vous êtes fatigué ou sous l'influence de drogues, d'alcool ou de médicaments. Un moment d'inattention lors de l'utilisation de l'outil peut entraîner des blessures graves.

AVERTISSEMENT

Habillez-vous

correctement. Ne portez pas de vêtements amples, d'objets pendants ou de bijoux. Gardez vos cheveux, vos vêtements et vos gants éloignés des pièces mobiles. Les vêtements amples, les bijoux ou les cheveux longs peuvent être happés par les pièces mobiles. Les bouches d'aération de l'outil recouvrent souvent les pièces mobiles et doivent être évitées.

AVERTISSEMENT

Portez l'équipement

de protection individuelle approprié si nécessaire. Utilisez des lunettes de sécurité conformes à la norme ANSI Z87.1 (pas des lunettes de sécurité) avec écrans latéraux ou, si nécessaire, un écran facial. Utilisez un masque anti-poussière dans des conditions de travail poussiéreuses. Utilisez également des chaussures de sécurité antidérapantes, un casque, des gants, des systèmes de dépoussiérage et une protection auditive, le cas échéant. Ceci s'applique à toutes les personnes présentes dans la zone de travail.

AVERTISSEMENT

Ne dépassez pas la

portée. Gardez toujours une bonne position en équilibre.

UTILISATION ET ENTRETIEN DE LA BAGUETTE

PRÉCAUTION

Ne forcez pas le produit. Les font un meilleur travail lorsqu'ils pour laquelle ils ont été conçus.

Planifiez votre travail et utilisez le produit approprié pour le travail.

PRÉCAUTION

Vérifiez les pièces

endommagées avant chaque utilisation. Vérifiez soigneusement que la baguette fonctionnera correctement et remplira sa fonction prévue. Remplacez immédiatement les pièces endommagées ou usées. Ne faites jamais fonctionner le produit avec une pièce endommagée.

PRÉCAUTION

N'utilisez pas un produit avec

un interrupteur défectueux. Tout outil électrique qui ne peut pas être contrôlé avec l'interrupteur d'alimentation est dangereux et doit être réparé par un représentant de service agréé avant utilisation.

• Débranchez l'alimentation électrique/air du produit et placez l'interrupteur en position verrouillée ou éteinte avant d'effectuer des réglages, de changer d'accessoires ou de ranger l'outil. De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l'outil.
• Rangez le produit lorsqu'il n'est pas utilisé. Conservez-le dans un endroit sec et sécurisé, hors de portée des enfants.
• Inspectez l'outil pour vérifier son bon état de fonctionnement avant le stockage et avant sa réutilisation.
• Maintenir les protections en place et en état de marche. N'utilisez jamais le produit sans les protections en place. Ne laissez pas l'outil fonctionner sans surveillance.

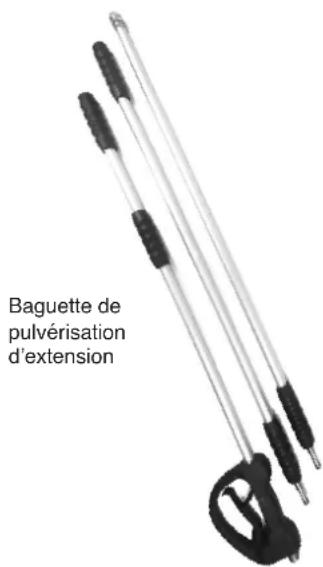

CONTENU DE L'EMBALLAGE

5 embouts de buse de pulvérisation
(pour répondre à vos besoins dans différentes situations)

Baguette d'angle de 30 degrés (utilisé pour nettoyer le mur)

Ruban d'étanchéité fileté (pour éviter les fuites)

Accessoire de nettoyage de gouttière (utilisé pour nettoyer la gouttière)

AVERTISSEMENT

Assurez-vous d'utiliser

du ruban d'étanchéité pour filetage sur les filetages des raccords.

Tous les accessoires nécessitent un assemblage final. Pour terminer l'assemblage, fixez les raccords comme illustré ci-dessous.

RETRAIT DU CONTENU DU CARTON

AVERTISSEMENT

Ce produit nécessite

un assemblage. N'essayez pas de faire fonctionner ce produit si des éléments de la LISTE INCLUS sont déjà assemblés lorsque vous retirez le contenu du carton. Ces articles ne sont pas assemblés par le fabricant et doivent être assemblés par le client. L'utilisation d'un produit mal assemblé peut être dangereuse et entraîner des blessures graves.

• Inspectez le contenu du dessin animé. Vérifiez que tous les éléments de la LISTE INCLUS sont présents et en bon état.
• Recyclez ou éliminez correctement les matériaux d'emballage

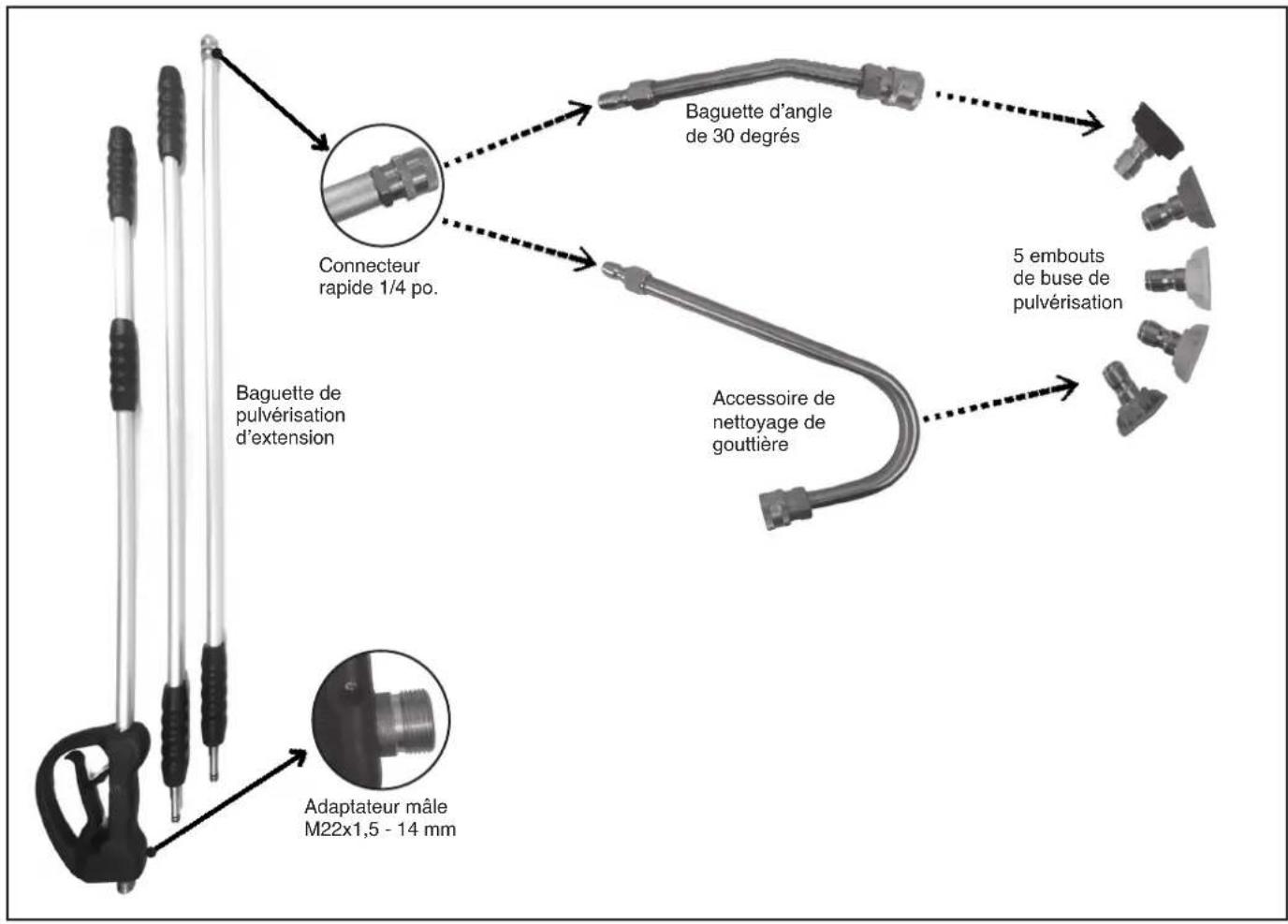

LISTE INCLUSE

Baguette de pulvérisation d'extension, baguette d'angle de 30 degrés, accessoire de nettoyage de gouttière, 5 embouts de buse de pulvérisation, ruban d'étanchéité fileté, manuel d'utilisation

S'il manque des pièces, contactez notre équipe de service à [e-mail] ou appelez le 1-855-944-3571.

AVERTISSEMENT

Ne jamais utiliser à

proximité de lignes électriques.

AVERTISSEMENT

Ne jamais étendre ou

rétracter la lance pendant la pulvérisation ou sous pression. Arrêtez l'équipement et relâchez la pression avant d'effectuer des réglages sur la lance.

AVERTISSEMENT

Ne changez jamais

de buses ou d'accessoires sous pression. Arrêtez l'équipement et relâchez la pression avant d'effectuer des modifications.

AVERTISSEMENT

Ne jamais utiliser sur des

échelles ou des échafaudages.

AVERTISSEMENT

Ne jamais utiliser avec

des accessoires non approuvés.

AVERTISSEMENT

Ne dépassez jamais la

pression ou le volume nominal.

AVERTISSEMENT

N'utilisez jamais de

haute pression pour nettoyer des personnes ou des animaux.

AVERTISSEMENT

Ne retirez ou ne modifiez

jamais les étiquettes d'avertissement ou les étiquettes d'identification.

AVERTISSEMENT

N'utilisez jamais la

baguette si elle est endommagée.

AVERTISSEMENT

Lisez, comprenez et

suivez toujours les instructions.

AVERTISSEMENT

Maintenez toujours un

bon équilibre et un bon contrôle de la rallonge.

AVANT CHAQUE UTILISATION

• Lisez, comprenez et suivez TOUTES les consignes de sécurité et les instructions d'utilisation avant utilisation.
• NE PAS contourner, désactiver ou retirer le pistolet à gâchette.
• N'utilisez PAS de pinces, de clés à tube, etc. pour serrer. SERRER À LA MAIN UNIQUEMENT !

PRÉCAUTION

Il faut faire preuve de prudence

lorsque la lance est déployée, car la force de réaction de la buse de pulvérisation fera fléchir la lance. Assurez-vous absolument qu'il n'y a à aucun moment aucune ligne électrique ou source d'énergie électrique à moins de 10 pieds de la lance.

AVERTISSEMENT

Assurez-vous que tous

les raccords sont bien serrés.

AVERTISSEMENT

N'utilisez pas la baguette

à proximité d'une ligne électrique. Tout contact avec des lignes électriques peut provoquer une électrocution mortelle !

PRÉCAUTION

N'étendez pas et ne rétractez

pas votre lance pendant la pulvérisation ou sous pression. Arrêtez l'équipement et relâchez toute pression avant de procéder à des réglages de la rallonge ou de changer les buses.

POUR UTILISER LA BAGUETTE

Connectez la sortie de votre nettoyeur haute pression au port d'entrée du pistolet à gâchette de la lance à l'aide de raccords appropriés conçus pour gérer la haute pression. La lance peut être utilisée avec un ou deux segments de lance. Assurez-vous qu'il y a une buse dans la sortie de la baguette avant utilisation.

POUR COMMENCER LA PULVÉRISATION

Démarrez le nettoyeur haute pression. Soulevez la baguette et gardez la buse à au moins dix pieds de la surface à nettoyer. Appuyez sur la gâchette pour commencer la pulvérisation. Maintenez une position stable et déplacez la baguette vers la surface à nettoyer.

PRÉCAUTION

En cas d'urgence, ne relâchez

pas la gâchette à proximité de surfaces.

POUR ARRÊTER LA PULVÉRISATION

Avant de relâcher la gâchette du pistolet, éloignez la buse d'au moins dix pieds de la surface à nettoyer et assurez-vous d'avoir une base solide. La baguette rebondira lorsque la gâchette sera relâchée ou si la pression est perdue. Lorsque vous êtes à l'écart de la surface de travail et dans une zone sûre, relâchez la gâchette.

PRÉCAUTION

UTILISEZ UNE EXTRÊME

précaution lorsque vous travaillez sur ou à proximité de surfaces fragiles, car il peut y avoir suffisamment de force pour endommager les surfaces ou briser les fenêtres. Restez à l'écart des lignes électriques.

APRÈS CHAQUE UTILISATION

AVERTISSEMENT

Relâchez la pression

avant de débrancher le pistolet du tuyau de la pompe.

- Nettoyez la lance de l'eau, rétractez-la complètement et rangez-la dans un endroit sûr.

AVERTISSEMENT

Relâchez la pression

avant d'effectuer tout entretien sur le pistolet ou la lance.

- Entretenir le produit en adoptant un programme de réparation et d'entretien consciencieux. Il est recommandé d'examiner

l'état général de tout outil avant son utilisation. Gardez votre baguette en bon état. Gardez les poignées sèches, propres et exemptes d'huile et de graisse.

DÉPANNAGE

AVERTISSEMENT

Travaillez dans un endroit propre et épuré.

PROBLÈME CAUSE PO	SSIBLE CORRECTION
L’arme fuit.	Le raccord de l’entrée n’est pas étanche. Utilisez du ruban d’étanchéité pour filetagesur l’entrée.
	Surpression Vérifiez que le PSI du nettoyeur hautepression ne dépasse pas les spécificationsdu fabricant.
Le segment de lancefuit.	La connexion n’est pas étanche. Serrez le segment de lance.
L’unité ne pulvérisepas.	L’unité est bouchée. Rincez l’appareil à l’envers avec de l’eau.
	Non connecté à une buse. Connectez une busse appropriée.

NOTE : Veillez à utiliser suffisamment de ruban d'étanchéité pour filetage sur les filetages du raccord d'entrée.
