F55A - Support mural Crimson - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Support mural pour écran de télévision jusqu'à 55 pouces, capacité de charge maximale de 40 kg.
Type de montage	Montage fixe ou inclinable, compatible avec les normes VESA.
Matériaux	Acier robuste avec finition anti-corrosion.
Utilisation	Idéal pour les salons, bureaux ou espaces de divertissement.
Maintenance et réparation	Vérifier régulièrement les vis et les fixations pour assurer la sécurité de l'installation.
Sécurité	Conforme aux normes de sécurité en vigueur, installation recommandée par un professionnel.
Informations générales	Inclus tous les accessoires de montage nécessaires et un manuel d'installation détaillé.

FOIRE AUX QUESTIONS - F55A Crimson

Comment installer le support mural Crimson F55A ?

Pour installer le support mural Crimson F55A, commencez par déterminer l'emplacement souhaité sur le mur. Utilisez un niveau pour vous assurer que le support sera droit. Marquez les points de perçage, percez des trous et insérez les chevilles fournies. Fixez le support au mur à l'aide des vis fournies.

Quelles sont les dimensions maximales de l'écran que le support peut supporter ?

Le support mural Crimson F55A peut supporter des écrans jusqu'à 55 pouces et un poids maximal de 45 kg.

Le support est-il compatible avec tous les types de murs ?

Le support Crimson F55A est conçu pour être installé sur des murs en béton, en briques ou en bois. Assurez-vous d'utiliser les fixations appropriées selon le type de mur.

Comment ajuster l'inclinaison du support mural ?

Pour ajuster l'inclinaison, utilisez la clé Allen fournie pour desserrer les vis d'inclinaison. Positionnez l'écran à l'angle désiré puis resserrez les vis pour maintenir la position.

Que faire si le support ne tient pas correctement sur le mur ?

Assurez-vous que les chevilles et les vis sont correctement installées et adaptées au type de mur. Vérifiez également que le support est de niveau et que le poids de l'écran ne dépasse pas la capacité maximale.

Où trouver le manuel d'installation du Crimson F55A ?

Le manuel d'installation du support mural Crimson F55A est disponible sur le site officiel de Crimson dans la section 'Support' ou dans l'emballage du produit.

Le support mural est-il pivotant ?

Le Crimson F55A est conçu pour un montage fixe et ne dispose pas de fonctionnalité pivotante. Pour une option pivotante, veuillez consulter d'autres modèles de la gamme Crimson.

Comment nettoyer le support mural sans l'endommager ?

Pour nettoyer le support mural, utilisez un chiffon doux et sec. Évitez les produits chimiques agressifs qui pourraient endommager la finition.

Puis-je utiliser le support avec des barres de son ou des accessoires supplémentaires ?

Oui, le support Crimson F55A peut être utilisé avec des barres de son ou d'autres accessoires, à condition que leur installation ne compromette pas la sécurité de l'écran.

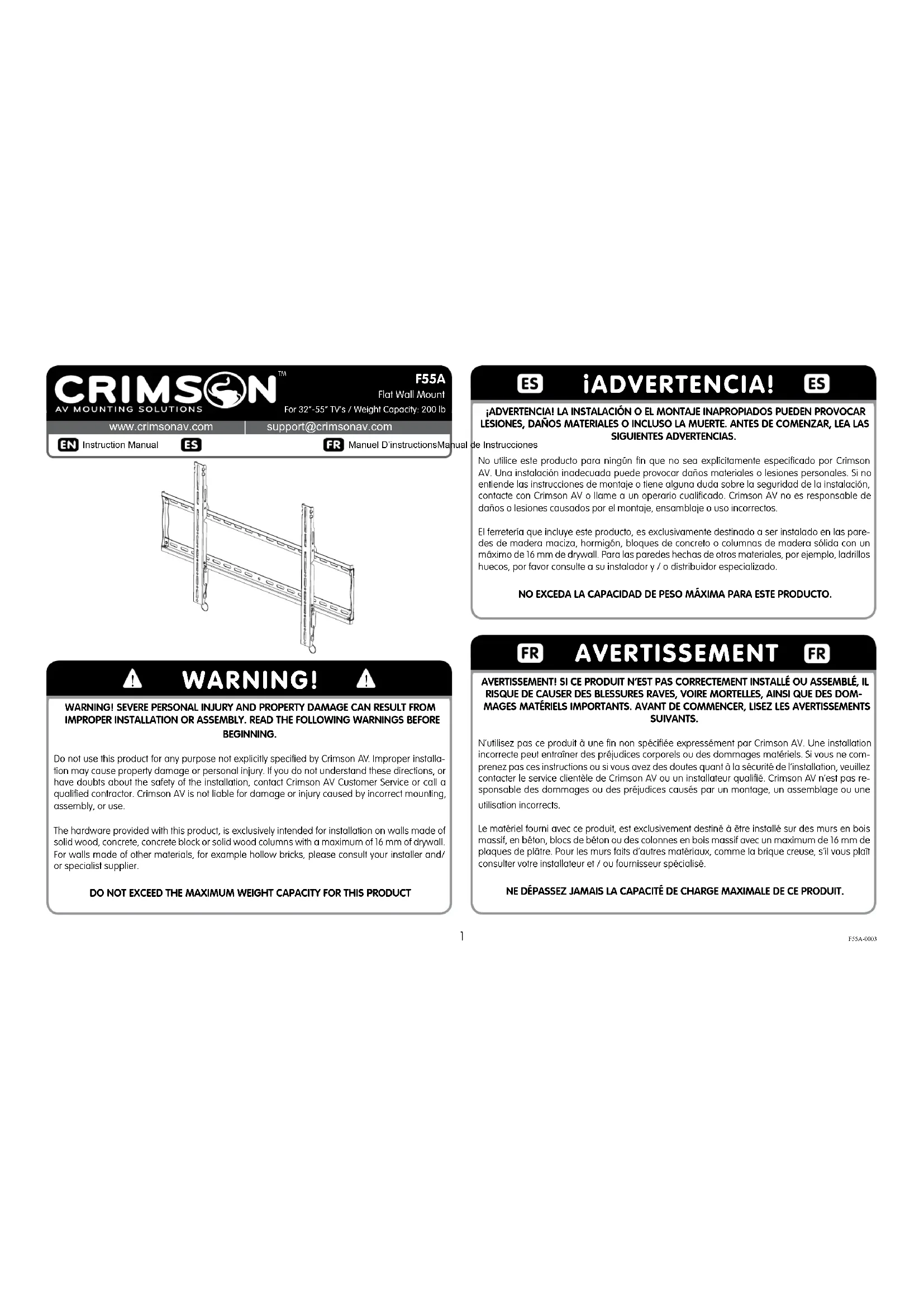

MODE D'EMPLOI F55A Crimson

N'utilisez pas ce produit à une fin non spécifiée expressément par Crimson AV. Une installation incorrecte peut entraîner des préjudices corporels ou des dommages matériels. Si vous ne comprenez pas ces instructions ou si vous avez des doutes quant à la sécurité de l'installation, veuillez contacter le service clientèle de Crimson AV ou un installateur qualifié. Crimson AV n'est pas responsable des dommages ou des préjudices causés par un montage, un assemblage ou une utilisation incorrects.

Le matériel fourni avec ce produit, est exclusivement destiné à être installé sur des murs en bois massif, en béton, blocs de béton ou des colonnes en bois massif avec un maximum de 16 mm de plaques de plâtre. Pour les murs faits d'autres matériaux, comme la brique creuse, s'il vous plaît consulter votre installateur et / ou fournisseur spécialisé.

NE DÉPASSEZ JAMAIS LA CAPACITÉ DE CHARGE MAXIMALE DE CE PRODUIT.

200lb / 90kg

CAUTION!

M4 x 12mmF [4]	M4 x 20mmG[4]	M5 x 12mmH [4]	M5 x 30mmI [4]	M6 x 12mmJ [4]	M6 x 20mmK [4]	M6 x 30mmL[4]
		M8 x 16mmN [4]				M4 / M5 SpacerR [4]
			M8 x 20mmO [4]
				M8 x 40mmP [4]		M6 / M8 SpacerS [4]
8mm x 65mmA [4]	B [4]	M8 WasherU [2]	M5 WasherV [4]

Bois peu 6mm-7/32". peu maçonnerie 11mm-7/16". 13mm Clé à douille. Marteau si nécessaire.

C(1)

E(2)

INSTALL INSTRUCTIONS

Instrucciones de instalación Ins fr cions d'installation

1a-1

Utilisez localisateur de montants pour localiser les centres de deux piliers structurels.

1a-1

1a-1

1a-2

1a-2

Utilisez un niveau et tracez une ligne verticale au centre du montant.

WARNING!

Installez uniquement les montants ou des poutres qui sont un minimum de 2"x4", mur ou au plafond où il rencontre la montagne peuvent avoir une épaisseur de plaques de plâtre maximum de 5/8".

WOOD STUD INSTALLATION1a-3

EN

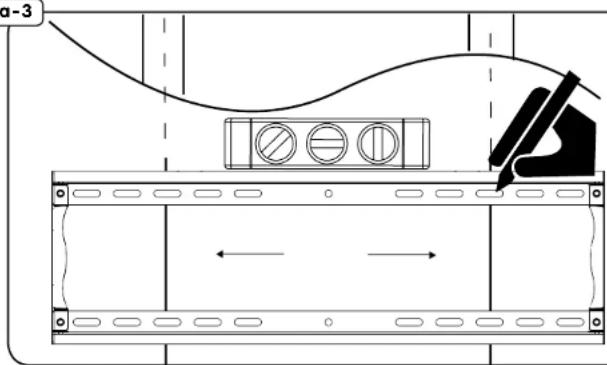

Utilisez la plaque murale (C) pour marquer l'emplacement des trous dans la ligne médiane.

1a-3

a-3

Montures sont conçus pour être installés sur un mur en béton d'une épaisseur minimale de 8 "et la densité supérieure à 2000 psi et 8" x8 "x16" en blocs de béton qui rencontre la norme ASTM C-90 du cahier des charges. Ne percez pas dans les joints de mortier. Ne pas installer sur un mur ou cendre bloc de béton qui a une cloison sèche de type ou d'un autre finition.

1b-2 CINDER BLOCK & CONCRETE INSTALLATION

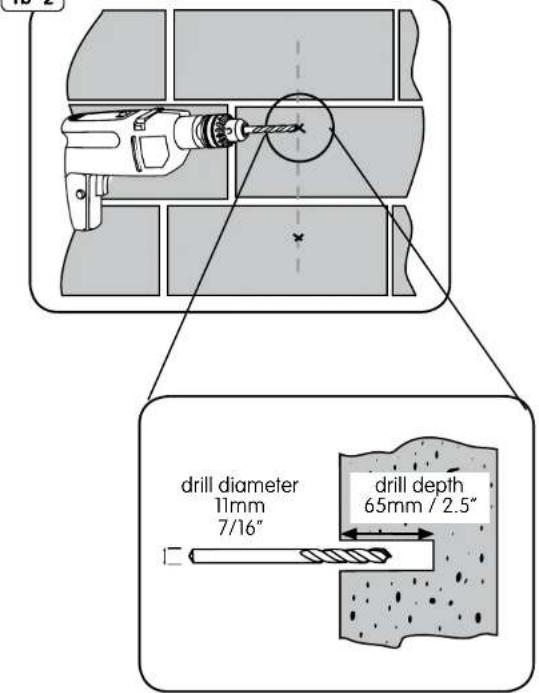

EN Use 11 mm-7/16" drill bit to drill 65mm - 2.5" holes on marks.
ES Utilice un 11 mm-7/16" para perforar la madera poco 65mm - 2.5" agujeros.
FR Utilisez un 11 mm-7/16" bits de forage pour percer 65mm - 2.5" po.

1b-2

Aligner le support de montage (E) dans les trous à l'arrière du téléviseur. Fixer à l'aide de matériel fourni avec un tournevis. Outils à main seulement.

3-1

Utiliser des entretoises [R / SI] entre le téléviseur et le support métallique si nécessaire.

3-3

3-2

Si les vis touché le fond, puis utiliser des rondelles (non inclus) afin d'éliminer mou

ADJUST COIL CORD4

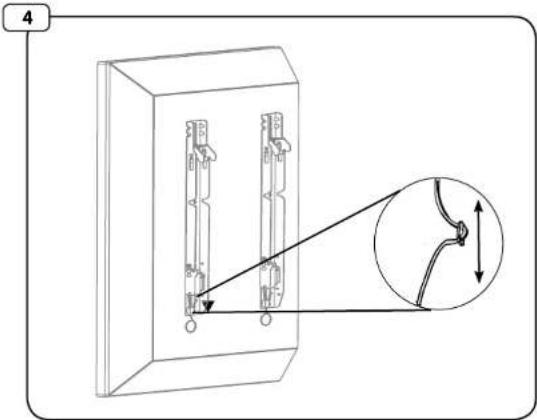

EN	Adjust the cord length according to the screen height if needed.
ES	Ajuste la longitud del cable de acuerdo a la altura de la pantalla si es necesario.
FR	Ajuster la longueur du cordon en fonction de la hauteur de l'écran si nécessaire.

4

5

HANG TV

EN	Hook top of bracket over the top of wall mount then lower down and tilt toward wall. Engage kickstand to angle TV from the wall and allow access to inputs on back of TV.
ES	Parte superior del gancho de soporte sobre la parte superior del soporte de pared a continuación, más abajo y la inclinación hacia la pared. Amplie pie de apoyo para permitir el acceso a los insumos en la parte posterior de la televisión.
FR	Accrocher le haut du support sur le support mural, puis plus bas et l'inclinaison vers le mur. Engager bêquille afin de permettre l'accès aux intrants à l'arrière du téléviseur.

Pour le retirer, tirez le cordon vers le bas la bobine, puis tirez sur la télévision, puis soulevez-le.

8

Nous vous félicitons pour l'achat de ce produit Crimson! Vous venez d'acquérir un produit réalisé à partir de matériaux durables et d'une conception ingénieuse jusque dans les moindres détails. Crimson AV LLC est ainsi en mesure de garantir ses produits pendant 10 ans contre les défauts de matériaux et de fabrication.

Crimson AV LLC rejette toute responsabilité relativement à quelque problème pouvant être associé à une modification d'un produit, à une mauvaise installation ou à une installation ne respectant pas les limites de charge. Sous réserve des lois en vigueur, Crimson AV LLC réfute toute autre garantie expresse ou implicite, notamment toute garantie de commercialisation ou de convenance à un usage quelconque. Crimson AV LLC réfute toute responsabilité pour des dommages résultant de l'utilisation ou de l'impossibilité d'utiliser des produits Crimson AV LLC. Crimson AV LLC réfute également toute responsabilité pour quelque dommage accessoire ou indirect. Ceci s'applique notamment aux frais de main d'oeuvre pour la réparation de produits Crimson AV LLC par une personne ne travaillant pas pour Crimson AV LLC.

Les spécifications sont sujettes à changement sans préavis.

WARRANTY CONTINUED

EN

NOTICE TO CUSTOMERS OUTSIDE THE UNITED STATES: CRIMSON PRODUCT WARRANTY APPLIES ONLY TO PRODUCTS PURCHASED IN THE UNITED STATES. FOR PURCHASES OUTSIDE OF THE UNITED STATES, PLEASE CONTACT YOUR COUNTRIES DISTRIBUTOR FOR COUNTRY SPECIFIC WARRANTY INFORMATION.
