M631 - Support mural Crimson - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Support mural pour écran jusqu'à 55 pouces, capacité de charge maximale de 40 kg, inclinaison de 15 degrés, rotation de 180 degrés.
Utilisation	Idéal pour la fixation d'écrans plats dans les salons, bureaux ou espaces publics, permettant un gain de place et un meilleur angle de vision.
Maintenance et réparation	Vérifier régulièrement la solidité des fixations et l'absence de corrosion. Nettoyer avec un chiffon doux et sec.
Sécurité	Assurez-vous que le support est correctement installé selon les instructions du fabricant pour éviter tout risque de chute.
Informations générales	Compatible avec les normes VESA, installation facile avec tous les accessoires inclus, garantie de 2 ans.

FOIRE AUX QUESTIONS - M631 Crimson

Comment installer le support mural Crimson M631 ?

Pour installer le support mural Crimson M631, suivez les étapes suivantes : 1. Utilisez un niveau à bulle pour marquer l'emplacement souhaité sur le mur. 2. Percez des trous avec un foret adapté et insérez les chevilles fournies. 3. Fixez le support au mur à l'aide des vis fournies. 4. Accrochez votre appareil au support.

Quelle est la capacité de poids maximale du support Crimson M631 ?

Le support mural Crimson M631 peut supporter un poids maximal de 50 kg.

Le support mural Crimson M631 est-il compatible avec tous les téléviseurs ?

Le support Crimson M631 est compatible avec la plupart des téléviseurs ayant une taille comprise entre 32 et 55 pouces et un montage VESA de 75x75 mm à 400x400 mm.

Comment régler l'angle de vision du support mural Crimson M631 ?

Le support mural Crimson M631 dispose d'une fonction d'inclinaison qui vous permet d'ajuster l'angle de vision. Utilisez les vis de réglage situées sur le support pour incliner votre téléviseur selon vos préférences.

Quels outils sont nécessaires pour l'installation du Crimson M631 ?

Pour installer le support mural Crimson M631, vous aurez besoin d'une perceuse, d'un tournevis, d'un niveau à bulle et d'une clé Allen, qui est généralement fournie dans l'emballage.

Que faire si le support mural ne s'adapte pas correctement au téléviseur ?

Si le support mural ne s'adapte pas correctement, vérifiez que les dimensions de votre téléviseur correspondent aux spécifications VESA du support. Assurez-vous également d'utiliser les bonnes vis et entretoises fournies.

Comment nettoyer le support mural Crimson M631 ?

Pour nettoyer le support mural, utilisez un chiffon doux et sec. Évitez les produits chimiques abrasifs qui pourraient endommager la finition du support.

Y a-t-il une garantie pour le support mural Crimson M631 ?

Oui, le support mural Crimson M631 est généralement couvert par une garantie de 2 ans. Veuillez consulter les documents fournis avec le produit pour plus de détails.

MODE D'EMPLOI M631 Crimson

N'utilisez pas ce produit à une fin non spécifiée expressément par Wize. Une installation incorrecte peut entraîner des préjudices corporels ou des dommages matériels. Si vous ne comprenez pas ces instructions ou si vous avez des doutes quant à la sécurité de l'installation, veuillez contacter le service clientèle de Wize ou un installateur qualifié. Wize n'est pas responsable des dommages ou des préjudices causés par un montage, un assemblage ou une utilisation incorrects.

NE DÉPASSEZ JAMAIS LA CAPACITÉ DE CHARGE MAXIMALE DE CE PRODUIT.

WEIGHT CAPACITY

Poids maximal de l'écran

150lb / 68kg

TOOLS REQUIRED

Instructions d'installation

1

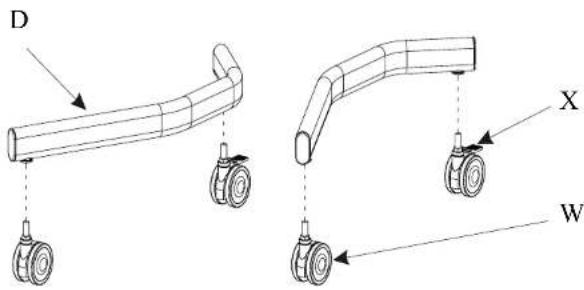

Fixez les roulettes (W et X) pour l'assemblage de base (D). Placez le blocage des roues (X) à l'arrière.

1

D X W

2

ATTACH BASE ASSEMBLY TO EXTRUSION

EN

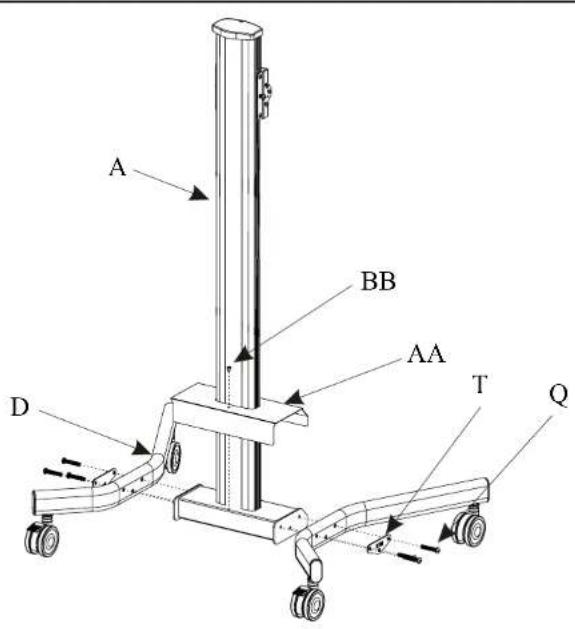

En utilisant les plaques de base (T) et boulons (Q) attacher la base de montage (D) à l'extrusion (A). Fixez la couverture de base de montage (AA) à l'aide de vis (BB).

2

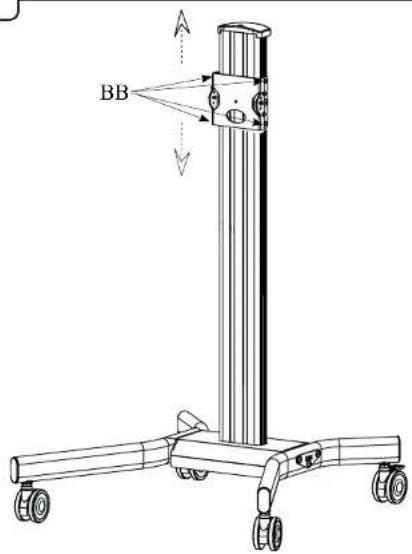

Desserrer les vis (BB) et ajuster la hauteur de montage à la position désirée. Resserrer les vis fermement.

3

BB

ATTACH ADAPTER PLATE4

EN

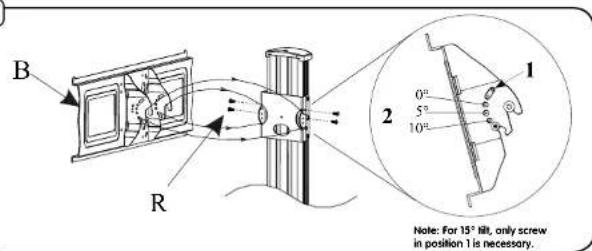

Goncho de la placa adaptadora (B) en el montaje. Inserte el tornillo (R) en la apertura de (I) y luego la apertura de (2). Plaque d'adaptation Hook (B) sur le montage. Insérer la vis (R) dans l'ouverture (1), puis en ouvrant (2).

4

Allgner le support de montage (C) dans les trous à l'arrière du téléviseur. Fixer à l'alde de matériel fourni avec un tournevis. Outils à main seulement.

5-1

Si les vis (F-M) sont nécessaires, puis utilisez multi-rondelle (V).

ATTACH MOUNT BRACKETS5-3

EN

Utiliser des entretoise (S) entre le téléviseur et le support métallique si nécessaire.

5-3

Spacer S

5-4

ATTACH MOUNT BRACKETS5-4

EN	If screws bottom out use washers (not included) to eliminate slack.
ES	Si la parte inferior de los tornillos de las arandelas de uso (no incluido) para eliminar la holgura.
FR	Si les vis touchê le fond, puis utiliser des rondelles (non inclus) afin d'éliminer mou.

6
HANG TV

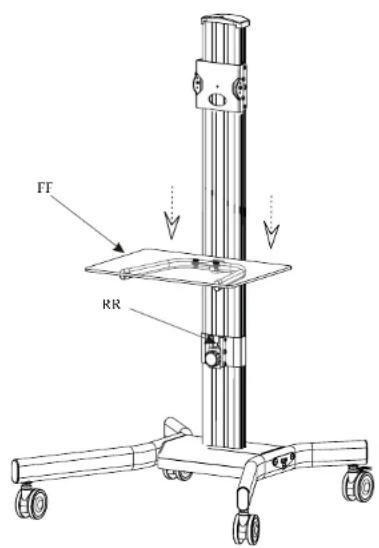

Insérez étagère (FF) dans l'assemblage étagère et sécuriser en place avec la vis (RR).

7-2

FT RR

WARRANTY

Nous vous félicitons pour l'achat de ce produit Crimson! Vous venez d'acquérir un produit réalisé à partir de matériaux durables et d'une conception ingénieuse jusque dans les moindres détails. Crimson AV LLC est ainsi en mesure de garantir ses produits pendant 10 ans contre les défauts de matériaux et de fabrication.

Crimson AV LLC rejette toute responsabilité relativement à quelque problème pouvant être associé à une modification d'un produit, à une mauvaise installation ou à une installation ne respectant pas les limites de charge. Sous réserve des lois en vigueur, Crimson AV LLC réfute toute autre garantie expresse ou implicite, notamment toute garantie de commercialisation ou de convenance à un usage quelconque. Crimson AV LLC réfute toute responsabilité pour des dommages résultant de l'utilisation ou de l'impossibilité d'utiliser des produits Crimson AV LLC. Crimson AV LLC réfute également toute responsabilité pour quelque dommage accessoire ou indirect. Ceci s'applique notamment aux frais de main d'oeuvre pour la réparation de produits Crimson AV LLC par une personne ne travaillant pas pour Crimson AV LLC.

Les spécifications sont sujettes à changement sans préavis.

WARRANTY CONTINUED

EN

NOTICE TO CUSTOMERS OUTSIDE THE UNITED STATES: CRIMSON PRODUCT WARRANTY APPLIES ONLY TO PRODUCTS PURCHASED IN THE UNITED STATES. FOR PURCHASES OUTSIDE OF THE UNITED STATES, PLEASE CONTACT YOUR COUNTRIES DISTRIBUTOR FOR COUNTRY SPECIFIC WARRANTY INFORMATION.
