T63 - Support mural Crimson - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support mural pour écran plat
Marque	Crimson
Modèle	T63
Capacité de charge maximale	90 kg (200 lb)
Matériau	Acier robuste
Dimensions approximatives de la plaque murale	65 cm x 45 cm
Profondeur du support	Variable (inclinaison jusqu'à 15 cm du mur)
Inclinaison	Oui, pour accès aux câbles et entretien
Rotation	Non
Compatibilité VESA	Jusqu'à 600 x 400 mm (estimé)
Types de murs supportés	Bois massif, béton, blocs de béton, colonnes en bois
Outils requis	Perceuse, foret bois 6 mm, foret maçonnerie 11 mm, clé à douille 13 mm, niveau, localisateur de montants
Contenu de l'emballage	Plaque murale (C), supports de montage (E), vis, rondelles, entretoises, béquille
Garantie	10 ans contre les défauts de matériaux et de fabrication
Nettoyage et entretien	Chiffon doux et sec ; éviter les produits abrasifs
Sécurité	Ne pas dépasser la charge maximale ; installation sur mur porteur ; utiliser un installateur qualifié en cas de doute
Réparabilité	Pièces détachées disponibles sur demande auprès du fabricant

FOIRE AUX QUESTIONS - T63 Crimson

Comment installer le support mural Crimson T63 ?

Utilisez un localisateur de montants pour repérer les centres des piliers. Nivelez la plaque murale et marquez les trous. Percez avec un foret adapté (bois 6 mm, maçonnerie 11 mm) puis fixez la plaque. Fixez les supports de montage à l’écran à l’aide des vis fournies, puis accrochez l’écran sur la plaque. Serrez les vis de verrouillage.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d’un niveau, d’un localisateur de montants, d’une perceuse, d’un foret bois de 6 mm, d’un foret maçonnerie de 11 mm, d’une clé à douille de 13 mm et éventuellement d’un marteau.

Quel est le poids maximal supporté par le T63 ?

Le poids maximal de l’écran est de 90 kg (200 lb). Ne jamais dépasser cette limite.

Sur quels types de murs puis-je installer ce support ?

Le support est conçu pour les murs en bois massif, béton, blocs de béton ou colonnes en bois avec un maximum de 16 mm de plaques de plâtre. Pour les briques creuses, consultez un professionnel.

Comment nettoyer le support mural ?

Utilisez un chiffon doux et sec. Évitez les nettoyants abrasifs ou chimiques qui pourraient endommager la finition.

Que faire si les vis fournies ne conviennent pas à mon écran ?

Utilisez les entretoises (R/S) fournies si les vis sont trop longues. Si les vis touchent le fond, ajoutez des rondelles (non incluses) pour éliminer le jeu.

Puis-je incliner l'écran après l'installation ?

Oui, le support permet d’incliner l’écran vers l’avant pour accéder aux câbles et aux entrées arrière. Utilisez la béquille intégrée pour maintenir l’écran en position inclinée.

Quelle est la garantie de ce produit ?

Crimson AV offre une garantie de 10 ans contre les défauts de matériaux et de fabrication. Cette garantie s’applique uniquement aux produits achetés aux États-Unis.

Que faire si je ne comprends pas les instructions d'installation ?

Contactez le service clientèle de Crimson AV ou faites appel à un installateur qualifié. Une installation incorrecte peut entraîner des dommages ou des blessures.

Le support est-il compatible avec tous les écrans plats ?

Le support est conçu pour les écrans jusqu’à 90 kg et compatible avec la plupart des fixations VESA (jusqu’à 600 x 400 mm). Vérifiez la compatibilité des trous de fixation de votre écran.

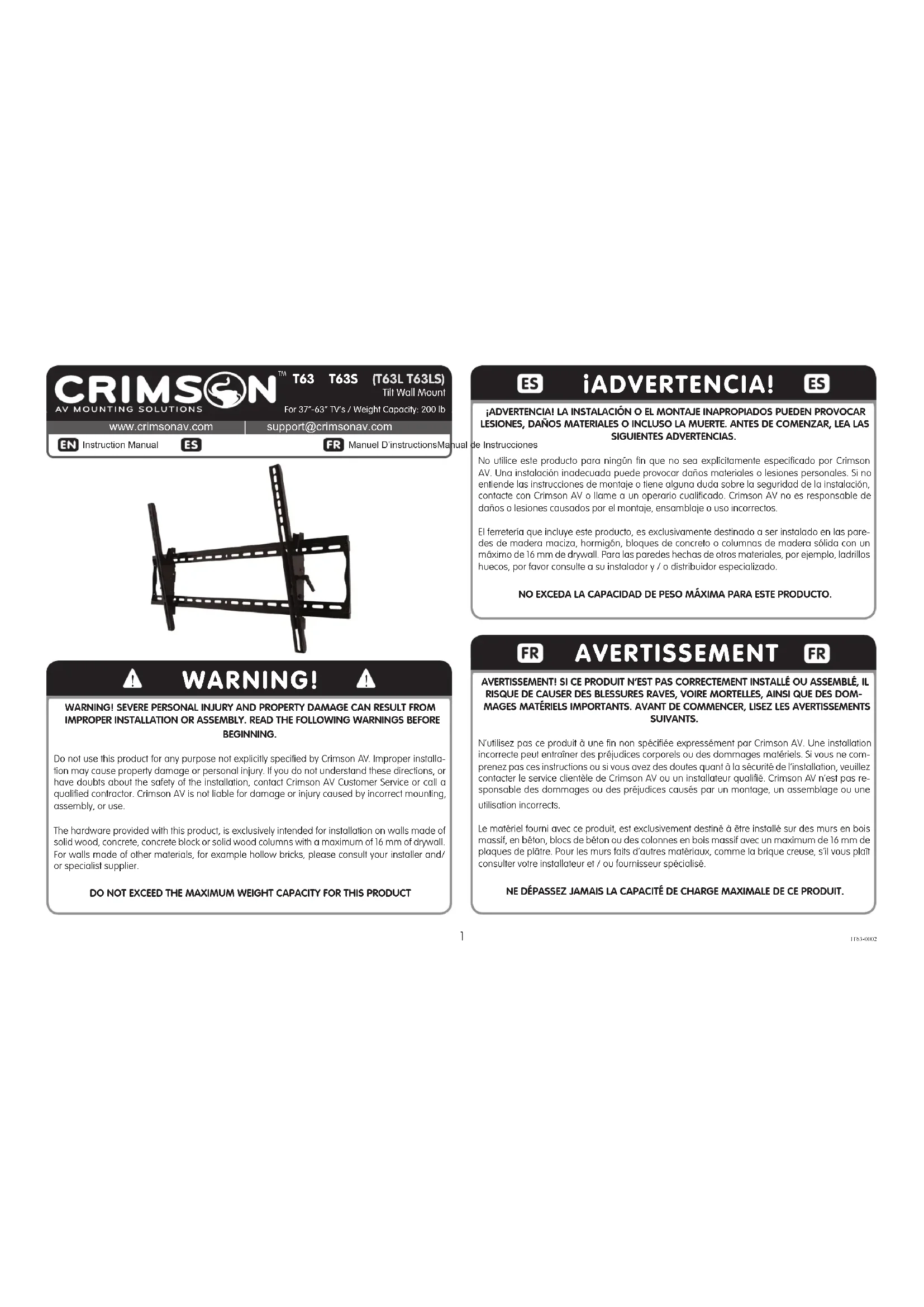

MODE D'EMPLOI T63 Crimson

N'utilisez pas ce produit à une fin non spécifiée expressément par Crimson AV. Une installation incorrecte peut entraîner des préjudices corporels ou des dommages matériels. Si vous ne comprenez pas ces instructions ou si vous avez des doutes quant à la sécurité de l'installation, veuillez contacter le service clientèle de Crimson AV ou un installateur qualifié. Crimson AV n'est pas responsable des dommages ou des préjudices causés par un montage, un assemblage ou une utilisation incorrects.

Le matériel fourni avec ce produit, est exclusivement destiné à être installé sur des murs en bois massif, en béton, blocs de béton ou des colonnes en bois massif avec un maximum de 16 mm de plaques de plâtre. Pour les murs faits d'autres matériaux, comme la brique creuse, s'il vous plaît consulter votre installateur et / ou fournisseur spécialisé.

NE DÉPASSEZ JAMAIS LA CAPACITÉ DE CHARGE MAXIMALE DE CE PRODUIT.

WEIGHT CAPACITY

Poids maximal de l'écran

200lb / 90kg

EN

TOOLS REQUIRED

Bois peu 6mm-7/32". peu maçonnerie 11mm-7/16". 13mm Clé à douille. Marteau si nécessaire.

EN

PACKAGE CONTENTS

Utilisez localisateur de montants pour localiser les centres de deux piliers structurels.

1a-1

1a-2

Utilisez un niveau et tracez une ligne verticale au centre du montant.

WOOD STUD INSTALLATION1a-3

EN

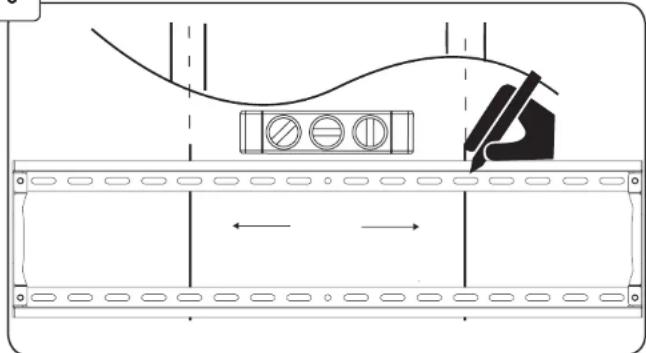

Utilisez la plaque murale (C) pour marquer l'emplacement des trous dans la ligne

1a-3

Utilisez un 6mm - 7/32 bits de perçage pour percer des trous 65mm - 2.5".

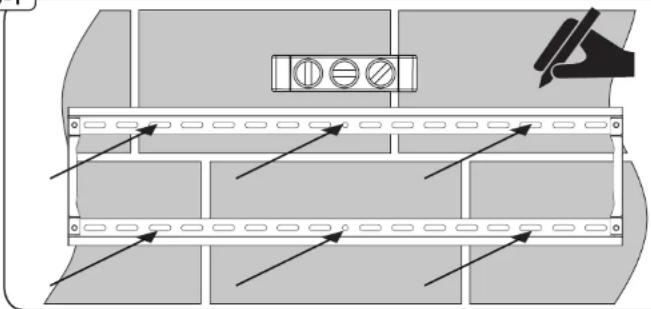

1b-1 CINDER BLOCK & CONCRETE INSTALLATION

EN Level wall plate, then mark 6 hole locations.
ES Nivele la placa de pared, a continuación, marque la ubicación de 6 agujeros.
FR Niveau de la plaque murale, puis marquer l'emplacement des 6 trous.

1b-1

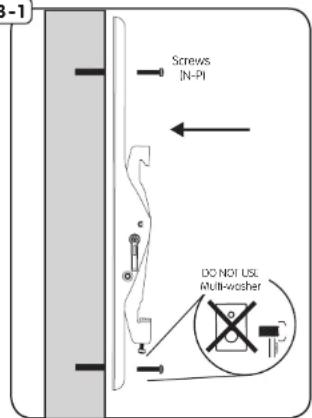

Aligner le support de montage (E) dans les trous à l'arrière du téléviseur. Fixer à l'aide de matériel fourni avec un tourmevis. Outils à main seulement..

3-1

Si les vis (F-M) sont nécessaires, puis utilisez multi-rondelle (V).

ATTACH MOUNT BRACKETS3-3

EN

Utiliser des entretoises (R / S) entre le téléviseur et le support métallique si nécessaire.

3-3

Si les vis touché le fond, puis utiliser des rondelles (non inclus) afin d'éliminer mou.

4

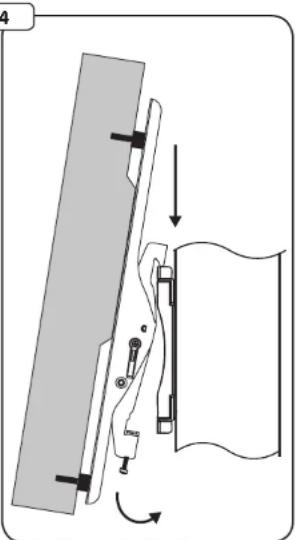

HANG TV

EN

Accrocher le haut du support sur le support mural, puis plus bas et l'inclinaison vers le mur. Engager béquille afin de permettre l'accès aux intrants à l'arrière du téléviseur.

(

En utilisant un tournevis serrer les vis de fixation pour verrouiller suivre en place.

WARRANTY

Nous vous félicitons pour l'achat de ce produit Crimson! Vous venez d'acquérir un produit réalisé à partir de matériaux durables et d'une conception ingénieuse jusque dans les moindres détails. Crimson AV LLC est ainsi en mesure de garantir ses produits pendant 10 ans contre les défauts de matériaux et de fabrication.

Crimson AV LLC rejette toute responsabilité relativement à quelque problème pouvant être associé à une modification d'un produit, à une mauvaise installation ou à une installation ne respectant pas les limites de charge. Sous réserve des lois en vigueur, Crimson AV LLC réfute toute autre garantie expresse ou implicite, notamment toute garantie de commercialisation ou de convenance à un usage quelconque. Crimson AV LLC réfute toute responsabilité pour des dommages résultant de l'utilisation ou de l'impossibilité d'utiliser des produits Crimson AV LLC. Crimson AV LLC réfute également toute responsabilité pour quelque dommage accessoire ou indirect. Ceci s'applique notamment aux frais de main d'oeuvre pour la réparation de produits Crimson AV LLC par une personne ne travaillant pas pour Crimson AV LLC.

Les spécifications sont sujettes à changement sans préavis.

WARRANTY CONTINUED

EN

NOTICE TO CUSTOMERS OUTSIDE THE UNITED STATES: CRIMSON PRODUCT WARRANTY APPLIES ONLY TO PRODUCTS PURCHASED IN THE UNITED STATES. FOR PURCHASES OUTSIDE OF THE UNITED STATES, PLEASE CONTACT YOUR COUNTRIES DISTRIBUTOR FOR COUNTRY SPECIFIC WARRANTY INFORMATION.
