Type de produit	Support mural fixe
Marque	Kanto
Modèle	F6080
Poids maximum supporté	91 kg (200 lb)
Matériau	Acier
Couleur	Noir
Compatibilité VESA	Oui (vis M5, M6, M8 fournies)
Type de montage	Sur montants bois ou mur en béton
Réglage	Nivellement horizontal
Vis fournies	M5x15, M5x25, M6x15, M6x25, M8x20, M8x35, M8x50, M8x70
Entretoises fournies	5 mm et 10 mm
Outils nécessaires	Clé à douille, tournevis Phillips, mètre, crayon, détecteur de montants, foret à bois ou à maçonnerie
Garantie	5 ans limitée
Assistance	[e-mail]
Contenu du carton	Plaque murale, équerres TV, vis, entretoises, couvercles de plaque
Entretien	Nettoyer avec un chiffon sec
Sécurité	Ne pas dépasser la charge maximale ; installation par un professionnel en cas de doute
Pièces détachées et réparabilité	Contacter le service client Kanto

FOIRE AUX QUESTIONS - F6080 Kanto

Quel est le poids maximum supporté par le support Kanto F6080 ?

Le poids maximum supporté est de 91 kg (200 lb). Il est impératif de ne pas dépasser cette limite pour éviter tout risque de chute et de blessure.

Comment choisir les bonnes vis pour mon téléviseur ?

Référez-vous au guide fourni : mesurez la profondeur des trous de montage au dos de votre téléviseur et choisissez les vis (M5, M6 ou M8) de longueur appropriée. Utilisez les entretoises si nécessaire pour éviter que les vis ne pénètrent trop profondément.

Puis-je installer ce support sur un mur en béton ?

Oui, le support peut être installé sur un mur en béton d'au moins 4 pouces d'épaisseur et d'une densité minimale de 2000 psi. Utilisez des ancrages à béton adaptés et respectez les instructions de perçage.

Comment niveler le téléviseur après installation ?

Après avoir accroché le téléviseur, utilisez les vis de réglage situées sur le support pour ajuster l'inclinaison horizontale. Serrez les vis une fois le niveau obtenu.

Le support est-il compatible avec les téléviseurs incurvés ?

Oui, grâce aux entretoises fournies (5 mm et 10 mm), le support peut s'adapter aux téléviseurs incurvés ou à ceux ayant des saillies à l'arrière. Utilisez des vis plus longues si nécessaire.

Que faire si des pièces sont manquantes ?

Contactez immédiatement le service client Kanto à l'adresse [e-mail] en indiquant votre numéro de commande et les pièces manquantes. Ne procédez pas à l'installation sans toutes les pièces.

Comment retirer le téléviseur du support ?

Pour retirer le téléviseur, déverrouillez les mécanismes de sécurité (si présents) et soulevez délicatement le téléviseur hors des équerres. Consultez la notice pour les instructions spécifiques à votre modèle.

Quelle est la garantie de ce produit ?

Kanto offre une garantie limitée de 5 ans contre les défauts de matériel et de fabrication. Elle est transférable avec la facture d'origine et couvre les pièces de rechange, la réparation ou le remplacement.

Puis-je contacter le service client pour une question ?

Oui, vous pouvez joindre le service client par email à [e-mail]. Pour un retour, un numéro d'autorisation est requis.

Est-ce que le support permet une inclinaison ?

Non, le support Kanto F6080 est un support fixe. Il n'offre pas d'inclinaison verticale, mais permet un nivellement horizontal pour corriger les déséquilibres.

MODE D'EMPLOI F6080 Kanto

Merci d'avoir choses Kanto

Lisez entierement ces instructions avant le montage et l'installation. Si vous ne comprendez pas ces instructions, ou vous ave des doutes concernant la sécurité de l'installation, s'il vous peux consulter un installeréur qualifié. Assurez-vous qu'il n'y a pas de pieces défectueuses ou manquantes. N'utilise pas les pieces défectueuses. Kanto ne peut pas être tenu responsable des dommages matériels ou des blessures causés par un montage incorrect, l'assemblage incorrecte, ou une manipulation ou utilisation incorrecte de ce produit. S'il y a des matérieliaux qui vous manquent, ou si vous n'êtes pas certain si un matériel est défectueux, s'il vous plaît contactez Kanto directement par une des méthodes ci-dessous.

ATTENTION

Le poids de chargement maximale est de 200 lb (91 kg). Ce système de fixation est destiné à être utilisé uniquement avec les poids maximaux indiqués. Utilisation avec les produits plus lourds que les poids maximaux indiqués peut causer une instability et des blessures. Le mur que vous prévoyez d'installer le support de Kanto doit pouvoir soutenir plus de 5 fois le poids de la téléviseur et le support combiné. N'utilise pas ce produit à autres fins que de monter une téléviseur VESA-convenable sur une surface verticale comme indiqué dans ce manuel. Une mauvaise installation peut causer des dommages à votre téléviseur ou des blessures graves. Ce produit ne doit pas être monté sur les murs à montants d'accier ou des murs en blocs de béton. Consultez un installerateur qualifié si vous n'étés pas sur du type de mur que vous pourriez avoir.

Find product and installation resources online
Trouvez des ressources sur les produits et l'installation en ligne
Encentre recursos de produits et instalación en linea

Supplied Parts and Hardware Pièces et matériels fournis Piezas y hardware suministrados

A: M5 x 15 mm

B: M5 x 25 mm

C: M6 x 15 mm

D: M6 x 25 mm

E: M8 x 20 mm

F: M8 x 35 mm

G: M8 x 50 mm

H: M6

I: M8

J:5mm

K: 10 mm

L: M8 x 70 mm

Required Tools
Outils nécessaires
Herramrientas nécessarias
Socket Set Jeu de douilles Juego de carraca

Phillips Screwdriver Tournevis Phillips Donstornilador Phillips

Pencil Crayon 1 Lapiz

el Measuril
au Metre n
el Cinta m

Wood stud wall Mur de montant en bois Pared de vigas de madera
Stud Finder
Detector de montant
Detector de vagas

Wood Bit Forets a bois Broca paraMANDA

Concrete wall Mur en beton Muro de concreto
Hammer Marteau Martilio

Masonry Bit Forets de maconnerie Broca para mamposteria

Project Overview Le projet, en bref Descripción delprojecto

1. Select TV Screws and Spacers
   Choisissez les écrous et entreprises de téléviseur
   Selección tornillos y espaciadores para el televisor
2. Select Spacers for Irregular TVs Choisissez les entreprises pour téléviseurs irregulares Seleccione los espaciadores para televisores irregulares
3. Attach TV Brackets
   Attachez les équres de téléviseur
   Fije los soportes de televisor
4. Attach Wall Plate Covers Fixez les couvercles des plaques murales Coloque las cubiertas de la placac de pared
5. Mount Wall Plate Assembly Montez l'ensemble de plaque murale Monte el ensamblaje de le placac de pared
6. Hang TV
   Attachez le téléviseur
   Cuelgue el televator
7. Level TV Nivellez le téléviseur Nivelar el televisor
8. Remove TV Retirez le télévisur Retire le televisor

IMPORTANT!: Veuillez lisez ce document avant de proceedser à assembler.

1. Select TV Screws and Spacers Choisissez les vis et les entreprises de téléviseur Selezione tornillos y espaciadores para el televisor

1.1 A-G Choisissez les vis

L'arrière de votre téléviseur possède 4 trous de vis en forme d'un carré ou d'un rectangle. Ce support s'attachera à votre téléviseur en utilisant ces trous. Kanto fournit plusieurs tailles et longueurs de vis. Ce guide vous aidera de désirir les bons vis pour votre téléviseur. Vous utiliserez seulement 4 des vis fournis pour attacher le téléviseur au support. Le restant des vis ne seront pas utilisés.

1.2 J-K Choisissez les entreprises

Des entreprises en plastique sont aussi fournies en 2 épaisses différents pour permettre l'utilisation de ce support avec des téléviseurs incurve, et des téléviseurs qui possedent des trous de montage enfoncés, des saillies, ou des entrées qui rendent l'installation plus difficile. Les entreprises peuvent aussi être utilisées pour assurer que les vis n'entrent pas trop loin dans votre téléviseur et causent des dommages. C'est possible que vous n'aurez pas besoin des entreprises.

Les entreprises peuvent être utilisées pour creer l'espace autour des saillies à l'arrière de votre téléviseur ou pour accueillir un téléviseur incurve. Vous devriez peut-être utiliser des vis plus longues.

3. Attach TV Brackets Attachez les équerres de téléviseur Fije los soportes de televisor

WARNING / AVENTISSEMENT / PRECAUCION

Ne posez pas la télévisueur sur son front. Utilisez un mur ou un support de télévisueur.

Utilisez les troux et les fentes qui convennent avec le modele VESA de votre téléviseur.

La hauteur du support varie selon la taille du téléviseur, la position de visualisation et de préference personnelle.

N'utilise pas les ancrages de beton dans la cloison seche ou les murs a montants de bois.

Assure you que la surface porteuse supporte la limite de poids mentionnee dans les acertissements de precaution en bas de la page deux. Serrez les vis tirefond (L) jusqu'à ce quela plaque murale soit bien fixe en cte le mur. Ne serrez pas excessivement les vis tire fond (L). Chaque vis tire fond doit etre située aucentre d'un montant en bois.

La hauteur du support varie selon la taille du téléviseur, la position de visualisation et de préférence personnelle.

N'utilise pas les ancrages de beton dans la cloison seche ou les murs a montants de bois.

Assurez-vous que le mur en béton ou en brique est d'au moins 4" d'épaissur. Assurez-vous que l'ancre est complètement ras avec la surface du béton, même s'il y a une autre couche de matériel, comme la cloison seche. Si la cloison seche est plus de 5/8" d'épaissur, des tire-fonds personalisés doivent être utilisés. La densité du béton doit être au moins à 2000 psi.

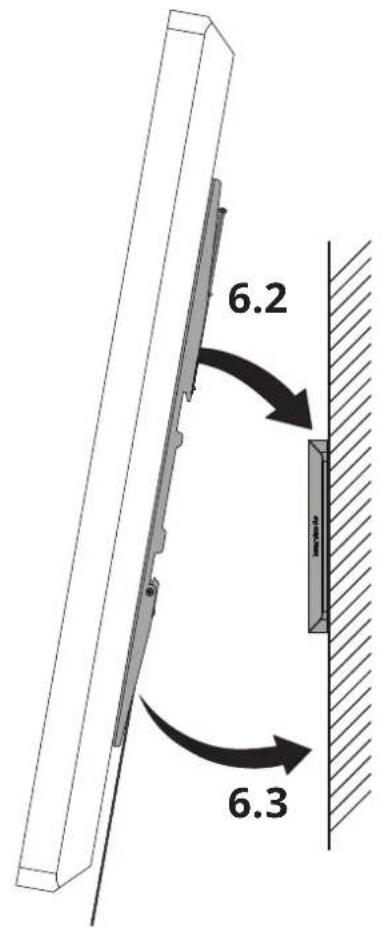

1. Hang TV
   Attachez le téléviseur
   Cuelgue el televisor

7. Level TV

Nivellez le téléviseur

1. Remove TV Retirez le téléviseur Retire le televisor

8.28.18.3

kantoaudio.com

Kanto Audio kant audio

Kanto Solutions

Kanto Living

Limited Warranty

Kanto Living Inc. (Kanto) garantit ses équipements contre tout defaut de materiel ou de fabrication pendant une période limite de 5 ans. Cette garantie est valable dans le pays d'achat.

Si you rencontrez un probleme avec voite support et Kanto en est informed pendant la pereode de garantie indiquee ci-dessus a compter de la date d'achat avc la facture d'origine d'un revendur agree, Kanto offirra, a sa discretion, des pieces de rechange, la reparation de l'equipement d'origine ou le remplacement de l'equipement, et prendra en charge les frais de retour au client, a condition que l'equipement nait pas ete soumis a des abus mecaniques, electriques ou autres ou a des modifications. Toutes les pioces de rechange, als qu tout equipement repare ou remplace, sont couverts par la garantie complete de I'achat d'origine. La responsabilité maximale de Kanto ne depassera pas le prix d'achat reel paye par I'acheteur d'origine du produit.

Si you've achet e un prodit Kanto usage, la garantie limite est entierement tranfereable a condition que you puissiez fournir une copie de la facture originale etablissant la date d'achat.

Les consommateurs sont tenus d'obtenir un numero d'autorisation de return apres de l'assistance a la clientèle et de prendre en charge les frais d'expedition vers un site Kanto ou un depot agree, sauf interdiction contraire.

Assistance à la clientèle: [e-mail]

Les informations containues dans le manuel ont ete soigneusement verifiees et sont considerees comme exactes. Cependant, Kanto n'assume aucune responsabilité pour les inexactitudes qui pouraient etre contenues dans le manuel. Kanto ne sera en aucun cas responsable des dommages directs, indirects, speciaux, accessoires ou consecutifs resultant d'un defaut de I'equipement, meme si la possibilite de tels dommages a ete signalee. Ce tgarantie remplace toute autre garantie expresse ou implicite, y compris, mai sans s'y limiter, tout garantie implicite, y compris tout garantie de qualite marchande et d'adequation a un usage particulier, qui sont toutes expresement desavouees.
