Type de produit	Support mural articulé pour téléviseur
Marque	Kanto
Modèle	PSC350
Poids maximal supporté	40 kg (88 lb)
Compatibilité VESA	Jusqu’à 400x400 mm (trous et fentes adaptables)
Matériaux	Acier
Dimensions hors tout (approx.)	Non spécifié dans la notice
Poids du support	Non spécifié dans la notice
Inclinaison	Non inclinable (fixe en inclinaison)
Rotation	Rotation et extension possibles grâce aux bras articulés
Distance au mur	Variable selon les bras
Gestion des câbles	Oui, avec cache-câbles intégré
Garantie	5 ans limitée pour l’acheteur initial
Contenu de l’emballage	Équerres de téléviseur, plaque murale, bras, sangles de sécurité, vis, entretoises, cache-câbles, clés Allen
Type de montage	Sur colonne (poteau) ou mur solide
Réglages	Nivellement, tension des bras, position
Entretien et nettoyage	Essuyer avec un chiffon sec ; ne pas utiliser de produits abrasifs
Sécurité	Ne pas dépasser la charge maximale ; utilisation sur support capable de supporter 5 fois le poids total
Pièces détachées et réparabilité	Contacter Kanto pour pièces de rechange sous garantie
Informations générales	Notice détaillée en ligne ; vidéo d’installation disponible

FOIRE AUX QUESTIONS - PSC350 Kanto

Quel est le poids maximal du téléviseur supporté ?

Le poids maximal est de 40 kg (88 lb). Ne jamais dépasser cette limite.

Ce support convient-il à une installation sur cloison sèche ?

La notice indique qu'il est conçu pour une installation sur colonne (poteau) ou mur solide. Pour une cloison sèche, consultez un installateur qualifié.

Quels outils sont nécessaires pour l'installation ?

Les outils fournis incluent des clés Allen. Un tournevis ou une perceuse peuvent être nécessaires selon le type de mur.

Comment ajuster la tension des bras ?

Utilisez la clé Allen fournie pour tourner la vis de réglage de tension (repère L) comme indiqué à l'étape 15.

Puis-je régler l'inclinaison du téléviseur ?

Ce modèle n'offre pas de réglage d'inclinaison. L'angle est fixe une fois les bras installés.

Comment gérer les câbles ?

Utilisez le cache-câbles fourni (repère K) pour dissimuler les fils le long du bras.

La garantie est-elle transférable ?

Non, la garantie limitée de 5 ans est valable uniquement pour l'acheteur initial.

Que faire en cas de pièce manquante ?

Contactez Kanto directement (coordonnées dans la notice) pour obtenir les pièces manquantes.

Le support est-il compatible avec les téléviseurs incurvés ?

Oui, des entretoises sont fournies pour adapter le support aux téléviseurs incurvés ou à l'arrière irrégulier.

Comment niveler le téléviseur ?

Après avoir accroché le téléviseur, utilisez les vis de nivellement (repère M) à l'étape 12 pour ajuster l'horizontalité.

MODE D'EMPLOI PSC350 Kanto

Merci d'avoir choisi Kanto

Lisez entièrement ces instructions avant le montage et l'installation. Si vous ne comprenez pas ces instructions, ou vous avez des doutes concernant la sécurité de l'installation, s'il vous plaît consulter un installateur qualifié. Assurez-vous qu'il n'y a pas de pièces défectueuses ou manquantes. N'utilisez pas les pièces défectueuses. Kanto ne peut pas être tenu responsable des dommages matériels ou des blessures causés par un montage incorrect, l'assemblage incorrecte, ou une manipulation ou utilisation incorrecte de ce produit. S'il y a des matériaux qui vous manquent, ou si vous n'êtes pas certain si un matériel est défectueux, s'il vous plaît contactez Kanto directement par une des méthodes ci-dessous.

ATTENTION

Le poids de chargement maximale est de 88 lb (40 kg). Ce support est destiné à être utilisé uniquement avec les poids maximaux indiqués. L'utilisation avec des produits plus lourds que les poids maximaux indiqués peut entraîner une instabilité et des blessures possibles. La colonne sur laquelle vous prévoyez d'installer le support de Kanto doit pouvoir soutenir plus de 5 fois le poids du téléviseur et le support combiné. N'utilisez pas ce produit à d'autres fins que de monter un téléviseur VESA-convenable sur une colonne comme indiqué dans ce manuel. Une mauvaise installation peut endommager votre téléviseur ou causer des blessures graves. Consultez un installateur qualifié si vous n'êtes pas sûr du type de mur que vous pourrie avoir.

Regarder la video d'installation en ligne à:

1. Select TV Screws and Spacers Choisissez les écrous et entretoises de téléviseur Seleccione tornillos y espaciadores para el televisor
2. Select Spacers for Irregular TVs Choisissez les entretoises pour téléviseurs irregulières Seleccione los espaciadores para televisores irregulares
3. Attach TV Brackets Attachez les équerres de téléviseur Fije los soportes de televisor
4. Remove Covers Retirez les couvercles Quite las cubiertas
5. Remove Arms Retirez les bras Retire los brazo
6. Attach Ratchets Fixez les encliquetages Adjunte el trinquete
7. Mount Wallplate Montez la plaque murale Monte la placa de pared
8. Thread Straps Enfilez les sangles Ensartar las correas
9. Mount Arms Attachez les équerres de téléviseur Fije los soportes de televisor
10. Install Covers Installez les couvercles Instale las cubiertas
11. Hang TV Attachez le téléviseur Cuelgue el televisor
12. Level TV Nivellez le téléviseur Nivelar el televisor
13. Finalize Adjustments Finalisez les ajustements Finalice los ajustes
14. Manage Cables Gérez les câbles Organice los cables
15. Adjust Arm Tension Réglez la tension du bras Ajuste la tensión del brazo
16. Remove Straps Retirez les sangles Quite las correas

IMPORTANT!: Veuillez lisez ce document avant de procèder à assembler.

1.1 A-G Choisissez les vis

L'arrière de votre téléviseur possède 4 trous de vis en forme d'un carré ou d'un rectangle. Ce support s'attachera à votre téléviseur en utilisant ces trous. Kanto fournit plusieurs tailles et longueurs de vis. Ce guide vous aidera de choisir les bons vis pour votre téléviseur. Vous utiliserez seulement 4 des vis fournis pour attacher le téléviseur au support. Le restant des vis ne seront pas utilisés.

1.2 H-I Choisissez les entretoises

Des entretoises en plastique sont aussi fournies en 2 épaisseurs différents pour permettre l'utilisation de ce support avec des téléviseurs incurve, et des téléviseurs qui possèdent des trous de montage enfoncés, des saillies, ou des entrées qui rendent l'installation plus difficile. Les entretoises peuvent aussi être utilisées pour assurer que les vis n'entrent pas trop loin dans votre téléviseur et causent des dommages. C'est possible que vous n'aurez pas besoin des entretoises.

Les entretoises peuvent être utilisées pour créer l'espace autour des saillies à l'arrière de votre téléviseur ou pour accueillir un téléviseur incurvé. Vous devriez peut-être utiliser des vis plus longues.

Attachez les équerres de téléviseur Fije los soportes de televisor

WARNING / AVERTISSEMENT / PRECAUCIÓN

Ne posez pas la téléviseur sur son front. Utilisez un mur ou un support de téléviseur.

Only applicable if using M5 / M6 screw

Applicable uniquement avec vis M5 / M6

Fixez les encliquetages

Attachez les équerres de téléviseur Fije los soportes de televisor

Attachez le téléviseur Cuelgue el televisor

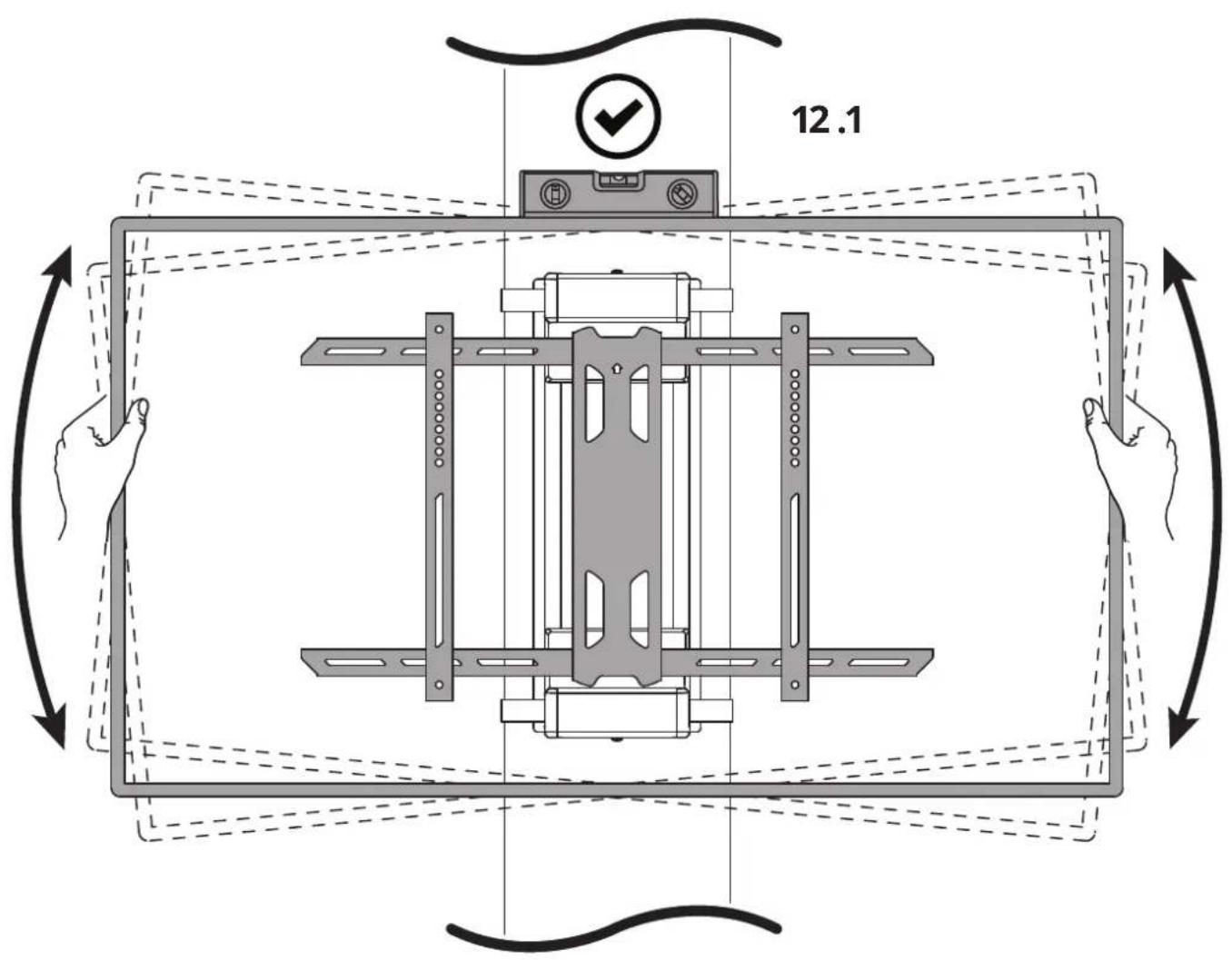

12. Level TV

Nivellez le téléviseur Nivelar el televisor

13. Finalize Adjustments Finalisez les ajustements Finalice los ajustes

14. Manage Cables Gérez les câbles Organice los cables

15. Adjust Arm Tension (Optional) Réglez la tension du bras (En option) Ajuste la tensión del brazo (Opcional)

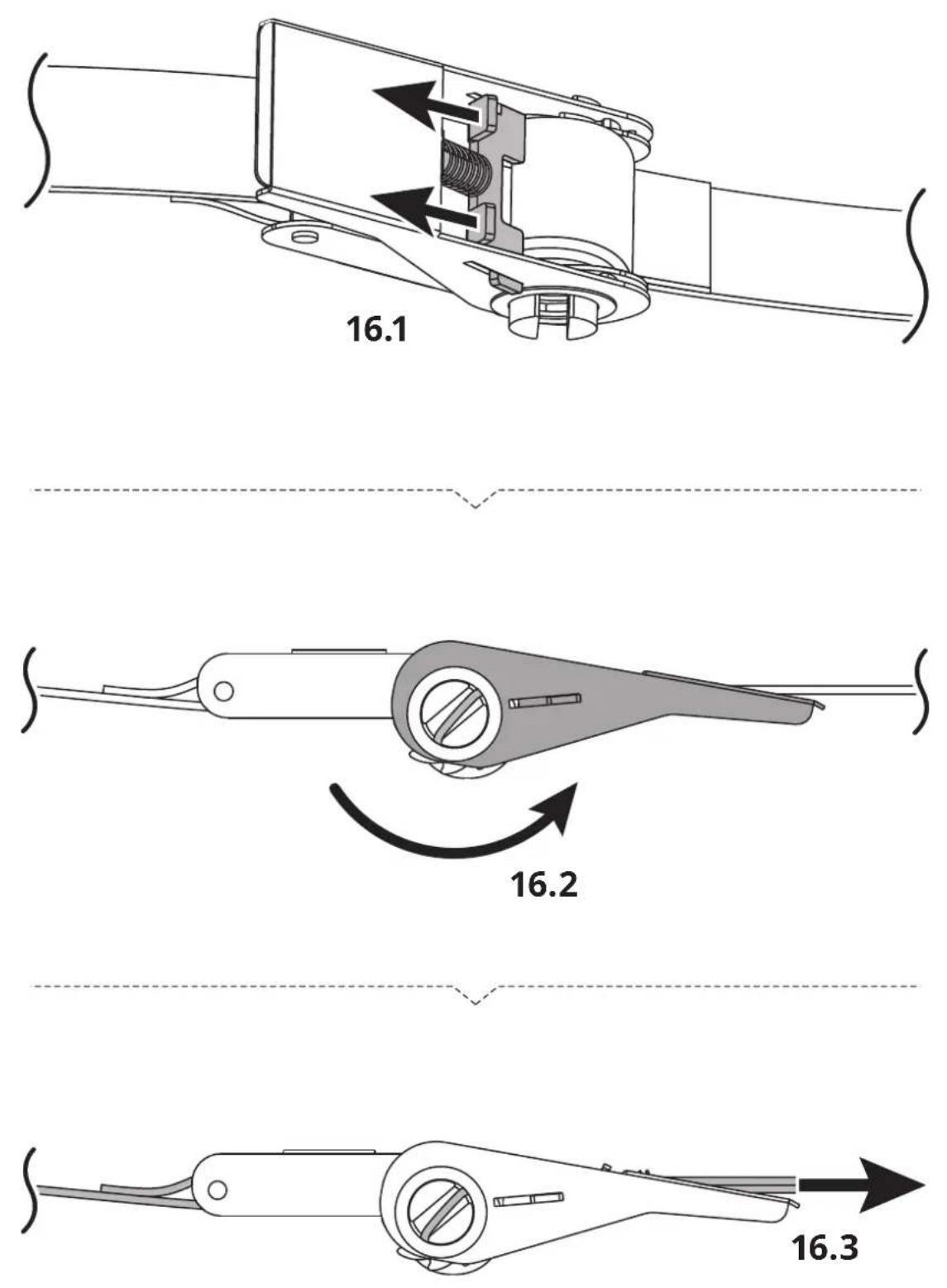

16. Remove Straps Retirez les sangles Quite las correas

Garantie limitée à l'acheteur initial

Kanto Living Inc. (Kanto) garantit l'ensemble des produits qu'il fabrique contre tout défaut matériel pendant toute la période de garantie limitée de 5 ans.

En cas de panne du matériel résultant de tels défauts et si Kanto en est informé avant 5 ans suivant la date d'envoi avec présentation de la facture originale délivrée par un revendeur agréé, Kanto s'engage, à sa discrétion, à fournir des pièces de remplacement ou à substituer le matériel, à condition que le système mécanique ou électrique du matériel en question n'ait été soumis à aucune modification et aucun abus. Toute pièce de remplacement ou tout appareil de substitution sera garanti pendant 90 jours à partir de la date d'envoi vers l'acheteur d'origine.

Les clients seront chargés d'obtenir un numéro d'autorisation de renvoi et de payer les frais de retour du produit à un entrepôt de Kanto ou un centre agréé. Si le matériel est couvert en vertu de la garantie énoncée précédemment, Kanto s'engage à fournir des pièces de remplacement ou substituer le matériel et à assumer les frais d'envoi vers le client. Veillez à conserver l'emballage d'origine afin d'éviter tout dommage au cours du transport. Il est également recommandé d'assurer votre colis.

Les renseignements du manuel ont été soigneusement contrôlés et sont considérés comme exacts. Kanto décline toutefois toute responsabilité pour toute erreur contenue dans le manuel. Kanto ne pourra en aucun cas être tenu responsable de tout dommage direct, indirect, spécial, accidentel ou consécutif résultant d'un défaut quelconque de l'équipement, même si l'éventualité de tels dommages a été prévenu. Cette garantie remplace toutes les autres garanties explicites ou implicites, y compris, sans limitation, toute garantie implicite, y compris toute garantie de qualité marchande et d'adéquation à un usage particulier, toutes expressément exclues.
