Type de produit	Support mural articulé (full motion)
Marque	Kanto
Modèle	FMC4
Capacité de charge maximale	45 kg (100 lb)
Extension maximale	66 cm (26") du mur
Pivot latéral	Jusqu'à 50,8 cm (20") de déplacement
Inclinaison	+10° / -5°
Rotation panoramique	Jusqu'à 135° (selon taille de la TV)
Matériau	Acier
Fixation murale	Sur montants bois ou mur en béton/brique
Contenu du pack	Plaque murale (2 pièces), 2 bras de support TV, visserie (M5, M6, M8), ancrages béton, rondelles, entretoises plastique (5mm et 10mm), clés Allen 4mm, 5mm, 6mm
Gestion des câbles	Oui, couvercles intégrés amovibles
Garantie	5 ans pièces et main-d'œuvre
Assistance technique	1-888-848-2643 / [e-mail]
Installation	Nécessite deux personnes pour le montage de la TV
Entretien	Nettoyer avec un chiffon doux et sec
Sécurité	Ne pas dépasser la charge maximale ; vérifier la capacité du mur avant installation
Outils nécessaires	Détecteur de montants, niveau, perceuse, forets bois (3/16") et béton (7/16"), tournevis Phillips, marteau, crayon

FOIRE AUX QUESTIONS - FMC4 Kanto

Quel est le poids maximum supporté par le support FMC4 ?

Le support peut supporter une charge maximale de 45 kg (100 lb). Ne dépassez jamais cette limite.

Mon téléviseur est-il compatible avec le FMC4 ?

Le support est conçu pour les écrans plats. Vérifiez que votre téléviseur pèse moins de 45 kg et que les trous de montage sont compatibles avec les vis fournies (M5, M6, M8). Si vous avez un doute, contactez Kanto.

Puis-je installer ce support sur un mur en placoplâtre ?

Non, le support doit être fixé sur des montants en bois ou un mur en béton/brique solide. Les murs en placoplâtre seuls ne sont pas suffisamment résistants. Utilisez un détecteur de montants pour localiser les montants bois.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un détecteur de montants, d'un niveau, d'une perceuse, de forets (bois 3/16" et béton 7/16"), d'un tournevis Phillips, d'un marteau et d'un crayon. Les clés Allen sont fournies.

Comment ajuster l'inclinaison de la TV ?

Desserrez les boulons d'inclinaison des deux côtés de la plaque de montage à l'aide de la clé Allen de 5 mm (fournie). Inclinez la TV à l'angle désiré (+10°/-5°) et resserrez les boulons.

Comment déplacer le point de pivot ?

Avant de monter la TV, desserrez les six vis qui maintiennent le mécanisme de pivotement sur la plaque murale, déplacez le mécanisme à la position souhaitée (jusqu'à 20" de déplacement latéral), puis revissez.

La gestion des câbles est-elle incluse ?

Oui, le support FMC4 est équipé de couvercles de gestion de câbles montés sous les bras. Vous pouvez les retirer et les repositionner selon vos besoins.

Quelle est la garantie de ce support ?

Kanto offre une garantie limitée de 5 ans pièces et main-d'œuvre à compter de la date d'achat, valable pour l'acheteur initial.

Puis-je utiliser ce support pour un téléviseur incurvé ?

Oui, le support peut être utilisé avec un téléviseur incurvé. Utilisez les entretoises en plastique fournies (5 mm ou 10 mm) pour compenser le dos courbé.

Où puis-je trouver la notice d'installation en ligne ?

Rendez-vous sur www.kantomounts.com pour la version numérique du manuel. Vous pouvez également y trouver une vidéo d'installation.

MODE D'EMPLOI FMC4 Kanto

Matériel et les pieces fournies 3

Installation-Etape 1. 4

Installation-Etape 2. 5

Installation-Étapes 3 à 4. 6

Installation-Étapes 5 à 6 . 7

Autres produits Kanto. 8

Garantie 8

Introduction

Merci d'avoir besoin un montage mural de plein mouvement avec pivot reglable de Kanto AV Systems. Le FMC4 est concu pour monter téléviseurs a ecran plat pesant jusqu'à 100 lb (45 kg), de prolonger jusqu'à 26^ de votre mur, de deplacez cette point de pivot de gauche a droite jusqu'à 20^ , de pan gauche et a droite jusqu'à 135^ C (selon la taille de la télévision), et d'inclinez cette TV +10^ / -5^ .

Lire ces instructions avant d'installer la fixation murale. Si vous ne comprendez pas ces instructions, ou vous avec des doutes quant à la sécurité de l'installation, s'il vous plaît consulter un installateur qualifié pour installer ce support. Assurez-vous qu'il n'y a pas de pieces défectueuses ou manquantes. Ne pas utiliser les pièces défectueuses. Si vous n'étés pas sur de savoir si la pièce est défectueuse, communiquez avec Kanto AV Systems au 1-888-848-2643 ou [e-mail]. Kanto AV Systems ne peut pas être responsable des dommages matériels ou des blessures causés par un montage, assemblage, manipulation ou utilisation incorrecte de ce produit.

Ce produit ne doit pas etre monte sur les murs a ossature d'acier ou des murs en blocs de beton. Consultez un installerateur qualifie si vous n'estes pas sur du type de mur que you pourriez avoir. Nous faisons tout effort d'assurer que tout le materiel necessaire est inclus. Si il y a du materiel manqu ant, s'il vous plait communique avec Kanto AV Systems au 1-888-848-2643 ou [e-mail].

See installation video online at:
Regarder la video d'installation en ligne à:
Vea el video de instalación online en:
www.kantomounts.com

Visitez notre site web pour la version la plus récente de ce manuel.

ATTENTION

Le poids de chargement maximale est de 100 lbs (45 kg). Ce système de fixation murale est destiné à être utilisé uniquement avec les poids maximaux indiqués. Utilisation avec les produits plus lourds que les poids maximaux indiqués peut cause une instability et des blessures.

ATTENTION

Le mur que vous prévoyez d'installer le support Kanto doit être en mesure de supporter plus de 5 fois le poids de la télévision et le système de fixation murale combinés. N'utiliser pas ce produit pour tout autre but que de monter un téléviseur à écran plat sur une surface verticale, tel qu'expliqué dans ce manuel. Une mauvaise installation peut cause des dommages à votre téléviseur ou de blessure grave. Ce produit ne doit pas être monté sur les murs à ossature d'accier, blocs de béton ou des derniers murs en béton. Consultez un installateur qualifié si vous n'êtes pas sur du type de mur que vous pourriez avoir.

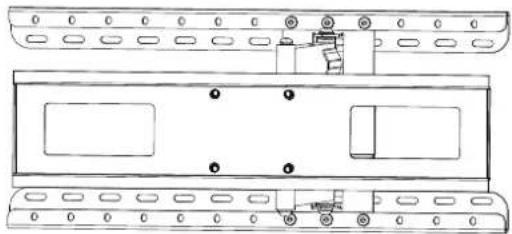

Matériel et les pieces fournies

Plaque Murale

x4 x4

A:Vis M5x15mm
B:Vis M5 x 25mm

x4 x4

C:Vis M6 x 15mm
D:Vis M6x25mm

x4

x4

G:Vis M8×50mm

x4

E:Vis M8 x 20mm

x6

F:Vis M8 x 35mm

x4

H: Rondelle

I: Rondelle de vis tirefond

J: Entretoise en plastique 5mm
K: Entretoise en plastique 10mm
L: Tirefond
M: Ancrage pour béton
N: Clé Allen 4mm
O: Clé Allen 5mm
P: Clé Allen 6mm

Q: Bras de Support de TV à verouillage rapide

R: Bras de Support de TV à verouillage

Outils Necessaires

Jeudoudilles

Tournevis Phillips

Marteau Crayon Deteceur de mon

Niveau de menuisier

Perceuse

Forets de maconnerie 7/16"

Forets à bois 3/16"

Étape 1: Attacher les supports de téléviseur

Il y a une grande variété de téléviseurs disponibles offrant un assortment de tailles de vis. Nous fournissons une selection de vis de fixation pour s'adapter à la plupart des téléviseurs. Si vous avez des préoccupations au sujet de ce matériel de montage ou de l'installation appelez-nous directement au 1-888-848-2643 ou par courriel à [e-mail].

Étape 1.1 Choisissez la bonne taille de boulon

Kanto off re 3 diamètres de boulons (métrique tailles M5, M6 et M8) en différentes longueurs.

Selectionnez le diamètre de la vis correcte et la viscse au main dans le dos du téléviseur afi n de déterminer la longueur correcte. Utilisez la plus longue boulon disponible sans atteindre le fond des filets de télévision.

Si vous teléviseur à une dos courbé, vous pouvez utiliser les entreprises en plastique (K).

Étape 1.2 Fixez les bras de support de TV à l'arrête du TV

Maintenant que vous avez seLECTIONné la longueur du boulon correcte, il est temps d'attacher les bras du support de TV à la téléviseur, comme le montre le diagramme A. Utilisez le bras de support de téléviseur à Verouillage Rapide sur le côté du téléviseur qui sera moins accessible lorsqu'il est monté.

Utilisez les rondelles (H) pour les boulons A-D (tailles M5 et M6). La rondelle fonctionnera pour les deux tailles de vis.

S'il vous plaît noter: La rondelle n'est pas nécessaire pour des boulons de taille M8 (E, F et G).

AVERTISSEMENT

Ne jamais trop serrer une vis à l'arrière de votre téléviseur à écran plat.

Ne posez pas la téléviseur sur son front. Utilisez un mur ou un support de téléviseur.

Étape 2: Montez la plaque murale

Avant de commencer le perçage, fixez le modele de la plaque murale au mur. Il rendra le marquage et le perçage des troues pilotes de niveau plus facile et atrapera beaucoup de la poussière. N'oubliez pas de l'enlever avant de fi xer la plaque murale!

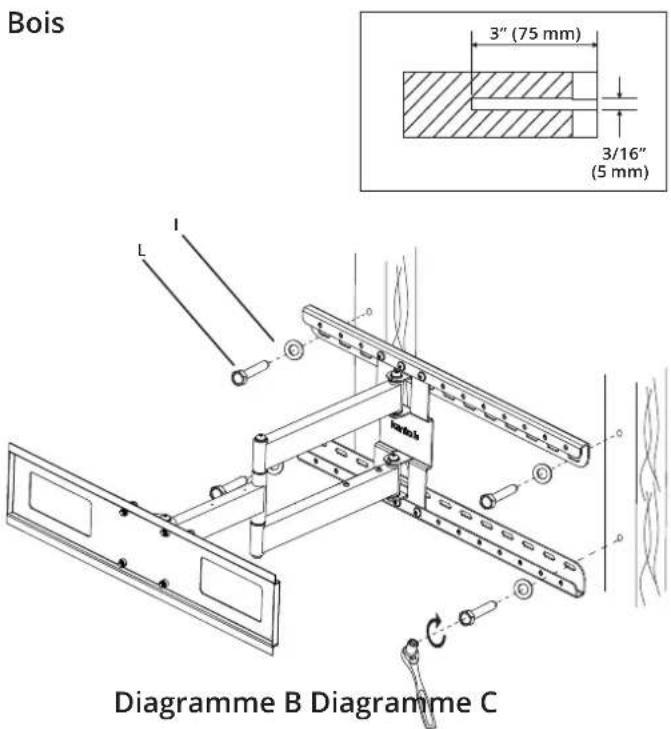

Mur avec montants en bois

La plaque murale doit être montée sur deux montants de bois. Utilisez un détecteur de montant pour localiser les deux montants, en indiquant clairment les centres des montants. Utilisez un niveau long pour s'assurer que ces marques sont de niveau horizontalement. Fixez le modele de la plaque murale au mur à la hauteur désirée de sorte que les marques de centre du montant sont visibles à travers les fentes de montage et percez quatre troughs. Une fois que vous avez percé les troughs pilotes, retirez le modele de la plaque murale.

Fixez la plaque murale sur le mur en utilisant quatre tirefonds (L) et rondelles pour tirefond (I) (voir Diagramme B). Ne serrez pas trop les tirefonds (L). Assurez-vous que la plaque murale est plat contre la surface du mur. La plaque murale est de deux pieces, donc pour assurer que vous pouvez déplacer le point de pivot, il est important d'utiliser un niveau pour s'assurer que la plaque murale inférieure est parallèle à la piece supérieure.

Mur en brique ou en beton

Fixez le modele de la plaque murale au mur à la hauteur désirée. Ajustez les troués de modele souhaïte d'être clair des joints de mortier. Puisque la plaque murale est de deux pieces, il est important de vérifier que la plaque murale inférieure est parallèle à la partie supérieure en utilisant un niveau long. Cela garantit que vous pouvez déplacer le point de pivot. Marquez et percez les six troués perpendiculars au mur à l'aide d'un forest à maconnerie (voir Diagramme C). Ne/percez pas dans les joints de mortier. Retirez le modele. Insérez un ancrage pour béton (M) dans chacun de ces troués jusqu'à ce qu'il soit au ras de la surface du mur.

Placez la plaque murale sur les six ancres puis montez à l'aide des tirefonds (L) et les rondelles (I). Assurez-vous que la plaque murale est à plat contre la surface du mur. Ne serrez pas trop les tirefonds (L).

ATTENTION Assurez-vous que la surface peut supporter les limites de charge indiquées dans la mise en garde, au fond de la page 2. Serrez les tirefonds jusqu'à ce que la plaque murale soit bien serrée à plat contre le mur. Ne serrez pas trop les tirefonds (L). Chaquet tirefond doit être situé dans le centre d'un montant en bois.

ATTENTION Assurez-vous que le mur en béton ou en brique est d'au moins 3,5" d'épaissieur. Assurez-vous que l'ancre est complètement au ras de la surface du béton, même si il ya une autre couche de matériel, comme des plaques des plâtre. Si les plaques de plâtre sont supérieure à 5/8" d'épaissieur, des vis tirefond sur mesure doivent être utilisé. Le béton doit avoir une densité minimum de 2000 livres/ pouces carré.

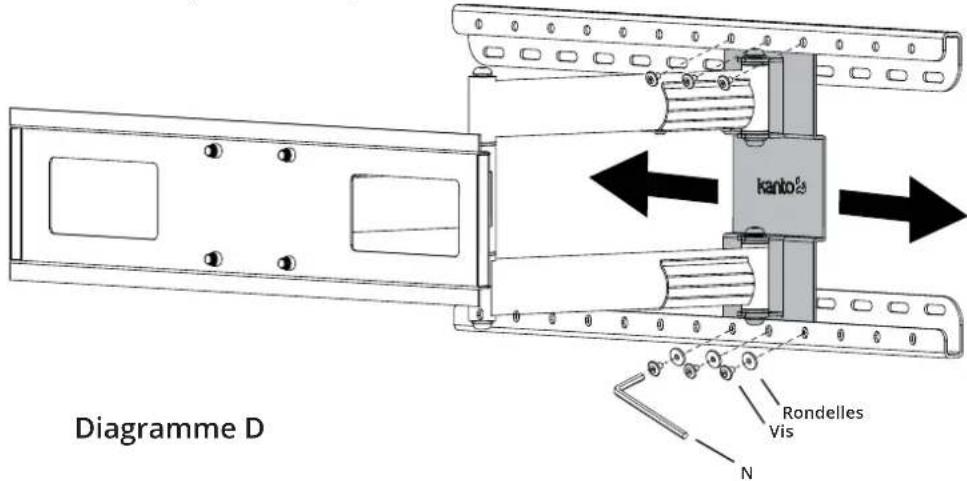

Étape 3: Régle le point de pivot

Le FMC4 you permit de déplacer son point de pivotement de gauche à droite, 20" d'un bout de la plaque murale à l'autre. Ce dispositif unique you permit une flexibilité maxime quand you montez votre téléviseur sur les coins ou le pivote à des angles différents.

Avant de monter la téléviseur sur la plaque du téléviseur, reglez la position du pivot en retardant les six vis qui maintainnent le mecanisme de pivotement de la plaque murale, en déplacer la mecanisme de pivotement à l'emplacement désiré, et ré-attacher les six vis, comme indiqué dans le diagramme D.

Étape 4: Attachez la TV à la plaque de TV

Assurez-vous que les vis de sécurité pre-installé sur le bras de support de TV à verouillage est desserrée, comme indiquedans le diagramme E. Avec la plaque du téléviseur solidement fixe à la téléviseur, utilisez deux personnes pour soulever leteleviseur en position et le crochetla plaque de televiseur sur la plaque de montage, comme indiquedans le diagramme E. Basse la television jusqu'à ce que les serrures du bras de support de TV à verouillage rapide sont en place sur le plaque duteleviseur.

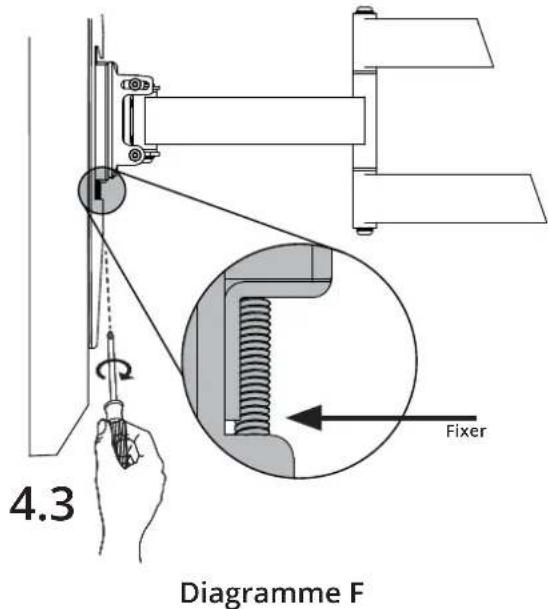

Serrez la vis de sécurité sur le bas du bras de support de TV à verouillage à l'aide d'un tournevis Phillips pour fixer la plaque en place, comme indiqué dans le diagramme F.

AVERTISSEMENT

Utilisez deux personnes pour soulever et positionner la téléviseur sur la plaque du téléviseur.

Étape 5: Inclinez la télévisueur

Desserrez les boulons d'inclinaison des deux cotés de la plaque de montage en utilisant la clé Allen de 5 mm (O), comme indiqué dans le diagramme G. Inclinez le téléviseur à l'angle désiré et serrez les boulons d'inclinaison.

Étape 6: Gestion des Câbles

Acheminez les cables de téléviseur en utilisant les couvercles de gestion de cable montés sur la face inférieure des bras de montage FMC4, comme indiquedans le diagramme H. Le couvercle de gestion de cable est situé sur le cote opposé du bras avant. Vous pouvez enlever les vis et monter chacun des couvercles de gestion de cables sur le cote opposé, si vous le souhaitez.

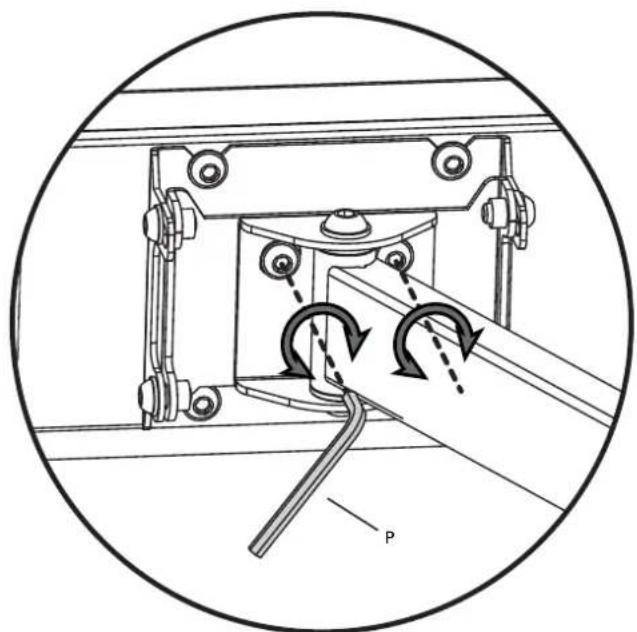

Étape 7: Nivelez la TV

Haut-parleurs de Kanto

• Regardez notre sélection des systèmes de haut-parleur d'étagère et de bureau
• Disponible dans un besoin renversant de couleurs
• Visite kantoaudio.com pour plus!

• Sélection des cables visuels et sonores
  Cables et têtes blancs attrayants
  HDMI, optique, Mini-plot, RCA, USB
• Commuteurs, hubs, adaptateurs
• Visitez kantoliving.com

Pour apprendre plus au sujet de tous nos produits, visitez www.kantoliving.com

Kanto Living

@kantoliving

kantoliving

Garantie

Garantie Limitée à l'Acheur Initial

Kanto Living Inc. (Kanto) garantie que le materiel qu'il produit est exempt de tout defaut dans les materiaux ou dans la main d'oeuvre pour la période de garantie suivante limite à 5 ans pour les pieces et la main d'oeuvre

Si le matériel tombe en panne du fait descits défauts et que la notification en est faite à Kanto ou un revendeur agrée sous 5 ans à partir de la date de livraison avec comme préuve la facture originale, Kanto réparera ou replacera, à sa désciétion, le matériel, à condition que le matériel nait pas été soumis à un usage incorrect ou une modification de nature mécanique, électrique ou autre. Le matériel qui tombe en panne sous des conditions autres que celles couvertes sera réparé au prix courant des pieces et de la main d'oeuvre concernant la réparation. Ces réparations sont garanties 90 jours à partir du jour de la nouvelle livraison à l'acheteur initial. Cette garantie tient lieu de toute autre garanties explicite ou tacite, y compris sans limitation, toute garantie tacite de qualité marchande ou d'adaptabilité à un but particulier, ces dernières ne pouvant exprésément pas faire l'objet d'une renonciation. Les clients seront responsables pour l'obtention d'une autorisation de retour, ainsi que les frais pour returner des produits à un endroit Kanto ou un dépôt autorisé, trouve sur le site Web. Si le matériel est couvert selon les dispositions de la garantie ci-dessus, Kanto réparera ou replacera, et sera responsable de l'expédition de retour au client. S'il vous plaît garder l'emballage original afin que les produits ne seront pas endommages pendant le transport, et nous vous recommendons d'assurer votre envoi. Si l'équipment fait défaut en dehors des dispositions de la garantie, les clients seront cotées les frais de réparation et d'expédition de retour avant que le travail est effectué.

Les Informations dans le manuel de l'utiliser ont ete soigneusement verifiees et sont reputees exactes. Cependant Kanto n'engage aucune responsabilité pour toute inexactitude pouvant apparaitre dans le manuel. Kanto ne sera en aucun cas tenu responsable pour les dégats directs, indirects, speciaux ou resultant d'un qualconque defaut ou omission dans ce manuel, meme si averti de la possiblité de teis dégats.
