| Marque | RCF |
| Modèle | L-PAD 10C |
| Type de produit | Table de mixage |
| Alimentation | Externe 18 V CA, 1 000 mA, classe I |
| Entrées microphone | 4 entrées MIC/LINÉ (XLR, jack 6,35 mm) avec alimentation fantôme +48 V |

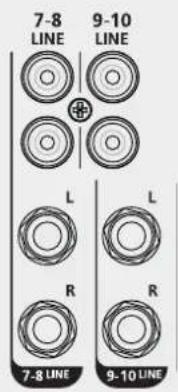

| Entrées ligne | 2 entrées stéréo ligne (jack 6,35 mm), 2 entrées stéréo ligne (jack 6,35 mm ou RCA) |
| Entrée supplémentaire | 1 entrée 2TK (RCA), 1 retour stéréo (jack 6,35 mm) |
| Sorties | 1 sortie 2TK (RCA), 1 sortie MAIN MIX (jack 6,35 mm), 1 sortie CONTROL ROOM (jack 6,35 mm), 1 sortie PHONES (jack 6,35 mm), 1 sortie AUX SEND (jack 6,35 mm) |
| Égalisation | Tri-bande sur canaux mono, bi-bande sur canaux stéréo |
| Compresseur | 2 compresseurs (canaux 1 et 2) avec seuil et taux réglables |
| Filtre coupe-bas | Filtre LOW CUT 75 Hz, 12 dB/octave sur canaux MIC |
| Emplacement pour carte optionnelle | Pour carte lecteur MP3, carte lecteur/enregistreur MP3, carte Bluetooth |
| Accessoires inclus | Non spécifié (carte optionnelle non incluse) |
| Entretien et nettoyage | Utiliser un chiffon sec ; ne pas utiliser de solvants ou de substances volatiles |
| Sécurité | Ne pas exposer à l'humidité ; débrancher si inutilisé ; ne pas ouvrir ; utiliser uniquement des accessoires recommandés |
| Pièces détachées et réparabilité | Contacter le service après-vente agréé pour toute réparation |
| Informations générales | Console de mixage polyvalente pour professionnels et passionnés de son |
FOIRE AUX QUESTIONS - L-PAD 10C RCF
Comment obtenir un signal sonore depuis le mélangeur ?
Allumez l'appareil, réglez tous les faders sur leur position minimale. Branchez un micro sur l'entrée MIC du canal 1, connectez un haut-parleur sur la sortie MAIN MIX, puis réglez le gain et montez progressivement le fader MAIN MIX.
Comment utiliser le compresseur sur les canaux 1 et 2 ?
Tournez le contrôle COMP dans le sens des aiguilles d'une montre pour ajouter de la compression. Cela permet de contrôler le pic de limite et d'améliorer la dynamique dans les graves.
Comment régler l'égaliseur sur un canal mono ?
Utilisez l'égaliseur tri-bande : HI (aigus) ±15 dB à 12 kHz, MID (médiums) ±15 dB à 2,5 kHz, et LOW (graves) ±15 dB à 80 Hz.

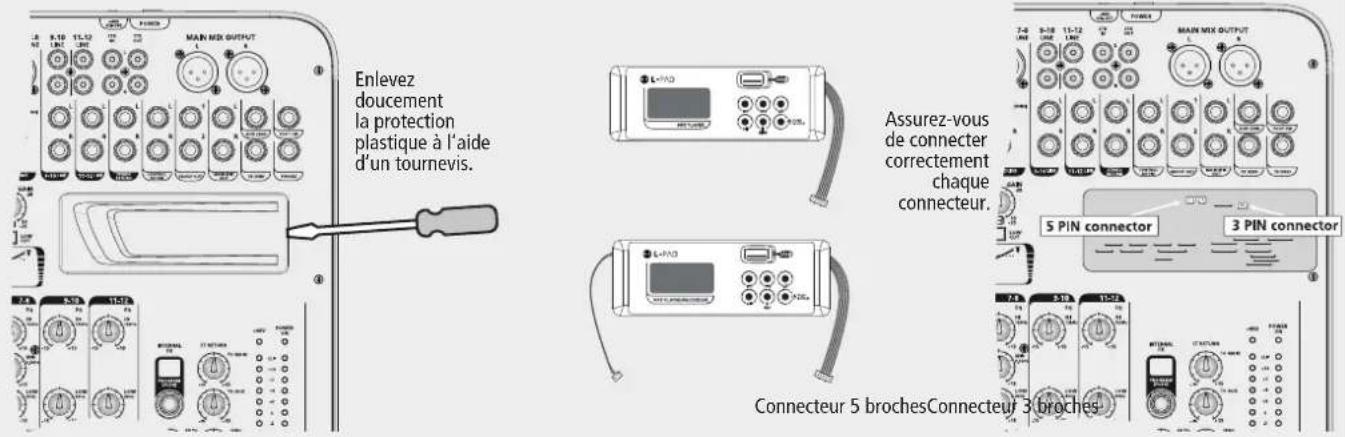

Comment installer une carte optionnelle (Bluetooth, MP3) ?
Retirez délicatement le cache plastique à l'aide d'un tournevis plat. Branchez le câble 5 broches sur le connecteur correspondant de la carte PCB. Insérez la carte dans son emplacement.
Comment appairer un smartphone avec la carte Bluetooth ?
Activez le Bluetooth sur votre terminal. Appuyez sur le bouton PAIR de la carte. Sélectionnez le périphérique 'BT2.1' dans la liste de votre téléphone.
Comment enregistrer un mixage avec la carte enregistreur ?
Insérez une clé USB (max 32 Go) dans le port. Appuyez sur REC une fois pour le mode prêt, puis à nouveau pour démarrer l'enregistrement. Appuyez sur PUSH&HOLD pour arrêter. Les fichiers sont sauvegardés dans le dossier 'FrE01'.

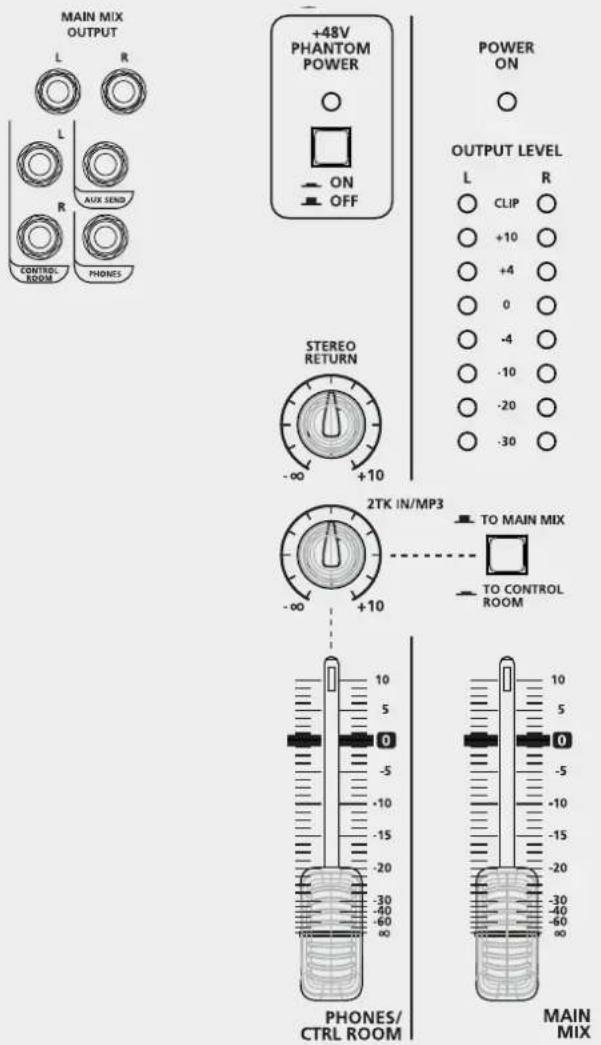

À quoi sert l'interrupteur +48V Phantom Power ?
Il active l'alimentation fantôme de +48 V sur les entrées MIC pour les microphones à condensateur ou à électret. Ne l'activez que si nécessaire.

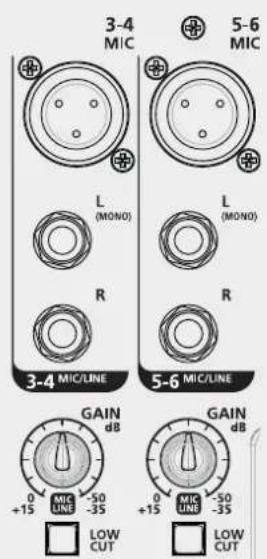

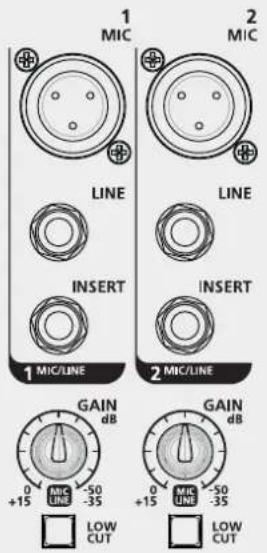

Comment régler le gain d'entrée ?
Utilisez le potentiomètre GAIN sur chaque canal. Pour une entrée MIC, la plage est de 0 à -50 dB ; pour une entrée LINE, de +15 à -35 dB.
Qu'est-ce que le filtre LOW CUT ?
Le filtre LOW CUT coupe les fréquences inférieures à 75 Hz avec une pente de 12 dB/octave, utile pour éliminer les bruits de manipulation ou les bourdonnements.
Comment écouter le mixage au casque ?
Branchez un casque sur la sortie PHONES (jack 6,35 mm stéréo). Réglez le niveau avec le contrôle PHONES/CTRL ROOM.
