MPE 250K100HNM - Balance Kern - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Capacité maximale : 250 kg, Précision : 100 g, Dimensions de la plateforme : 400 x 500 mm
Utilisation	Idéale pour les pesées industrielles, utilisation en laboratoire et en milieu commercial.
Maintenance et Réparation	Vérifier régulièrement l'étalonnage, nettoyer la surface de pesée avec un chiffon doux.
Sécurité	Utiliser sur une surface plane et stable, éviter les chocs et les vibrations pendant la pesée.
Informations Générales	Alimentation : secteur, Garantie : 2 ans, Poids de l'appareil : 10 kg.

FOIRE AUX QUESTIONS - MPE 250K100HNM Kern

Comment calibrer la balance Kern MPE 250K100HNM ?

Pour calibrer votre balance, placez un poids étalon connu sur la plateforme, puis accédez au mode de calibration dans le menu des paramètres. Suivez les instructions à l'écran pour ajuster la balance.

Que faire si la balance n'allume pas ?

Vérifiez que la balance est correctement branchée et que la prise fonctionne. Si elle est alimentée par des piles, remplacez-les par des neuves. Si le problème persiste, contactez le service client.

Comment changer l'unité de mesure sur la balance ?

Appuyez sur le bouton 'Unités' pour faire défiler les différentes unités de mesure disponibles. Sélectionnez l'unité souhaitée en appuyant à nouveau sur le bouton.

Pourquoi la balance affiche-t-elle une erreur de surcharge ?

L'erreur de surcharge s'affiche lorsque le poids dépassant la capacité maximale de la balance est détecté. Retirez le poids et assurez-vous de ne pas dépasser la capacité de 250 kg.

Comment nettoyer la balance sans l'endommager ?

Utilisez un chiffon doux et légèrement humide pour nettoyer la surface de la balance. Évitez les produits chimiques agressifs ou abrasifs qui pourraient endommager la finition.

Que faire si la balance ne se stabilise pas ?

Assurez-vous que la balance est sur une surface plane et stable. Vérifiez également que le niveau à bulle indique que la balance est de niveau. Si le problème persiste, essayez de recalibrer la balance.

La balance ne se connecte pas à l'ordinateur, que faire ?

Vérifiez que le câble USB est correctement connecté à la balance et à l'ordinateur. Assurez-vous également que les pilotes nécessaires sont installés sur votre ordinateur.

Comment conserver la précision de la balance ?

Évitez les variations de température et d'humidité, et placez la balance sur une surface stable. Effectuez un calibrage régulier pour maintenir sa précision.

MODE D'EMPLOI MPE 250K100HNM Kern

Mode d'emploi et notice d'installation

Afficheur

Table des matières

1 Caractéristiques techniques.... 4

2 Aperçu de l'appareil.... 5

2.1 Vue d'ensemble des affichages 6

2.2 Vue d'ensemble du clavier....7

3 Remarques fondamentales....8

3.1 Utilisation conforme aux prescriptions....8

3.2 Utilisation inadéquate....8

3.3 Garantie 8

3.4 Vérification des moyens de contrôle 9

4 Indications de sécurité générales 9

4.1 Observer les indications du mode d'emploi 9

4.2 Formation du personnel....9

5 Transport et stockage 9

5.1 Contrôle à la réception de l'appareil 9

5.2 Emballage / réexpédition 9

6 Déballage, installation et mise en service 10

6.1 Lieu d'implantation, lieu d'emploi .....10

6.2 Déballage 10

6.3 Etendue de la livraison....10

6.4 Branchement secteur....11

6.5 Fonctionnement sur accus....11

6.6 Première mise en service ....11

7 Exploitation 12

7.1 Mise en route....12

7.2 Mettre à l'arrêt....12

7.3 Remise à zéro....12

7.4 Pesage 12

7.5 Tarage....12

7.5.1 Tare suivant.... 13

7.6 Fonction Data-Hold....13

7.7 Afficher un deuxième chiffre après la virgule (valeur non étalonnée)....13

7.9 Détermination de l'indice de masse corporelle....14

7.9.1 Classification des indices de masse corporelle.... 15

7.10 Fonction de coupure automatique „AUTO OFF“ 15

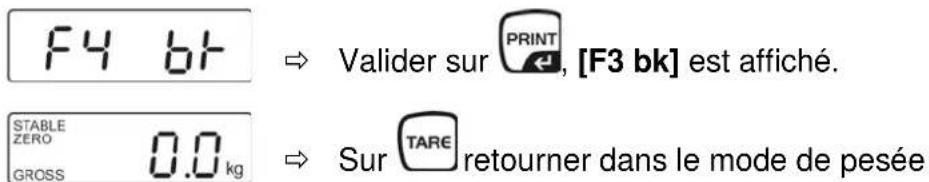

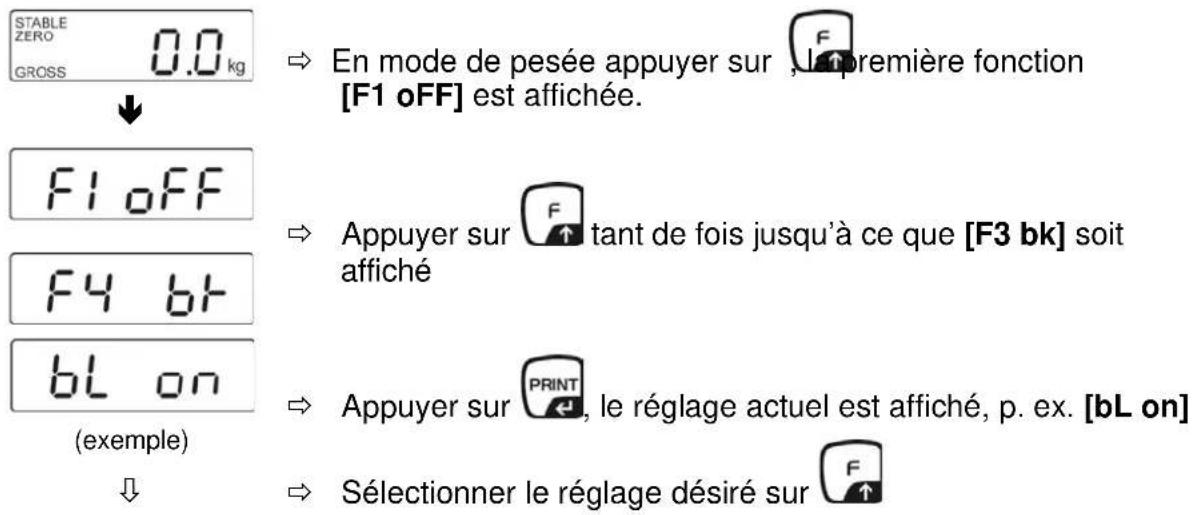

7.11 Eclairage du fond de l'écran d'affichage....16

8 Sortie des données RS 232....17
8.1 Attribution des broches de la douille de sortie de la balance....17
8.2 Caractéristiques techniques....17
8.3 Fonctionnement de l'imprimante ....18
9 Messages d'erreur.... 19
10 Maintenance, entretien, élimination 19
10.1 Nettoyage....19
10.2 Maintenance, entretien ....19
10.3 Mise au rebut....19
11 Aide succincte en cas de panne.... 20
12 Installation de l'appareil d'affichage 21
12.1 Caractéristiques techniques....21
12.2 Structure du système de pesée ....21

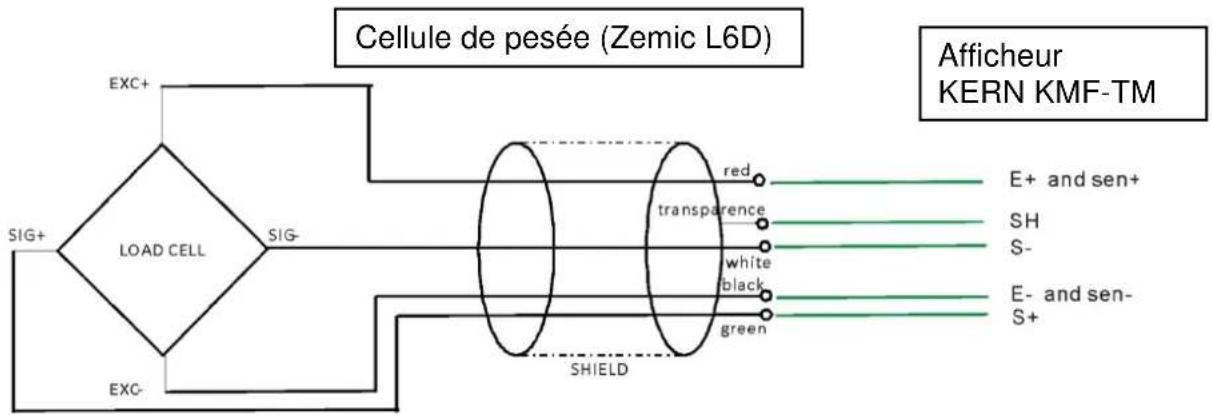

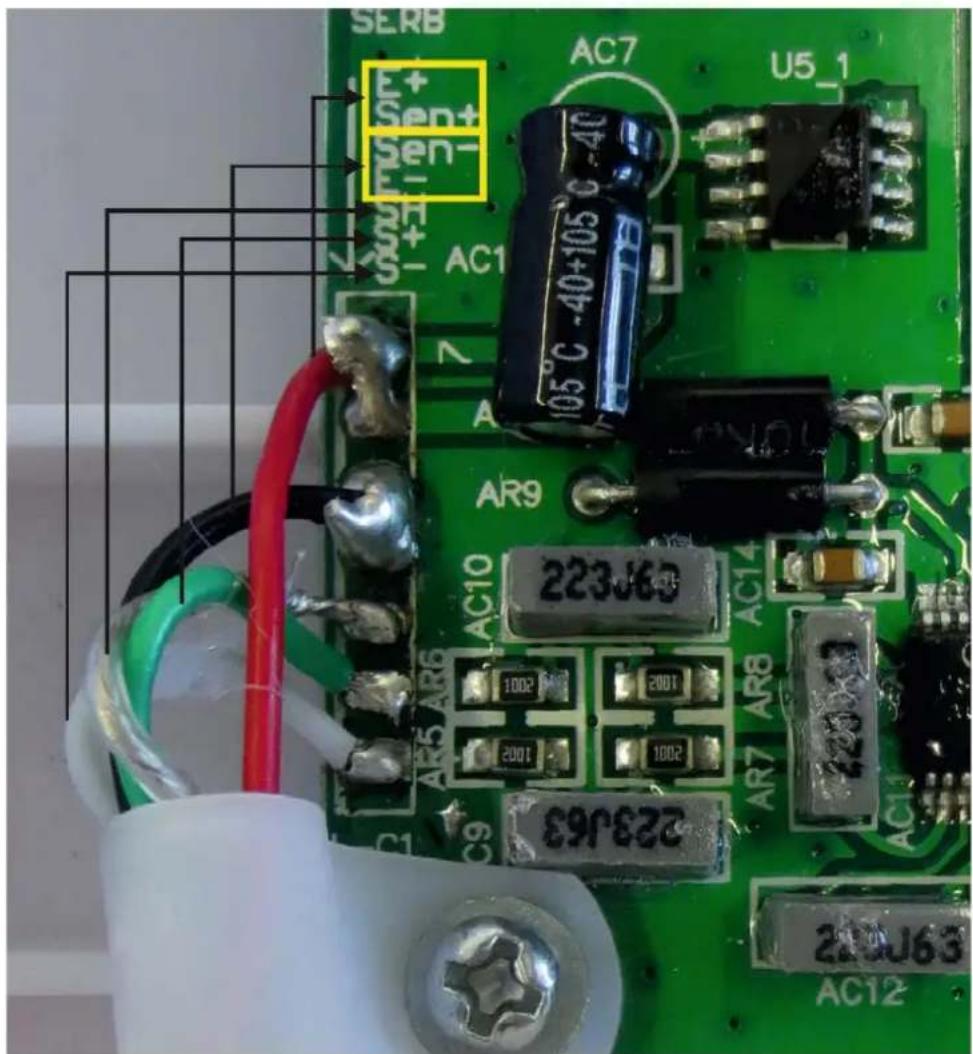

12.3 Brancher la plateforme....22
12.4 Configurer l'afficheur....23
12.4.1 Navigation dans le menu....23
12.4.2 Aperçu des menus 24
12.4.3 Exécuter la configuration.... 27
13 Etalonnage 30
14 Ajustage.... 32
15 Annexe Homologation de type à la mise en œuvre du système de pesée KERN MPD 34

1 Caractéristiques techniques

KERN KMF-TM

Afficheur à 6 décades

Définition étalonnée 6.000

Définition non étalonnée 30.000

Echelle de chiffres 1,2,5,...10n

Classe d'étalonnage III

Unités de pesage kg

Fonctions

Data-Hold indice de masse corporelle

Affichage

LCD taille des chiffres 25 mm, éclairage d'arrière-plan

Cellules de pesage DMS

80-100 Ω. Max. 4 pièces à 350 Ω; sensibilité 2-3 mV/V

Calibrage de plage

Nous conseillons ≥ 50 % maxi

Alimentation en courant

Tension d'entrée 220 V – 240 V, 50 Hz

Bloc d'alimentation tension secondaire 12V, 500mA

Dimensions (L x P x h) mm

195 × 118 × 83

Température ambiante autorisée

-10°C - 40°C

Poids net

1 kg

Produit médical conformément à 93/42/CEE

Classe I à la mise en œuvre du système de pesée KERN MPE

2 Aperçu de l'appareil

1. Affichage du poids
2. Unité de pesée
3. Etat de chargement de la pile rechargeable
4. Panneau à touches
5. Interrupteur d'ajustage
6. RS232
7. Branchement du bloc d'alimentation secteur
8. Compartiment à piles rechargeables
9. Affichage secondaire au dos

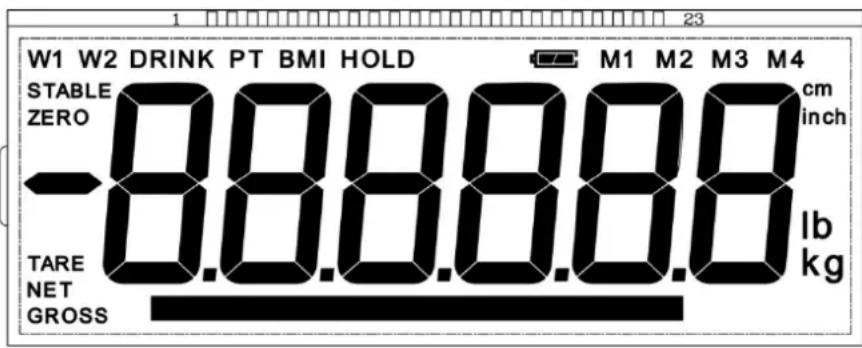

2.1 Vue d'ensemble des affichages

W1 W2 DRINK PT BMI HOLD STABLE ZERO -8.8.8.8.8 cm inch TARE NET GROSS lb kg

Afficheur	Description	Description
STABLE	Affichage de la stabilité La balance est dans un état stable
ZERO	Affichage de la position zéro	Si la balance n’indiquait pas exactement le zéro malgré un plateau de pesée déchargéappeler la touche →0←. Après un court temps d’attente, votre balance est remise à zéro.
NET	Afficheur du poids net Illuminé, en affichant le poids netIlluminé quand la balance a été tarée
GROSS	Affichage du poids brut	Illuminé quand le poids brut est affiché
HOLD	Fonction HOLD Fonction HOLD active
BMI	Fonction BMI Illuminé quand la fonction BMI est active
	Symbole de pile rechargeable	S’allume lorsque la tension a baissé en dessous du minimum prescrit.
		S’allume lorsque la capacité de la pile rechargeable sera bientôt épuisée.
		S’allume lorsque la pile rechargeable est entièrement chargée.

2.2 Vue d'ensemble du clavier

Touche Fonction

Tarage de la balance

La balance est rétrogradé à „0.0“

dans le cas de saisie numérique:

- Changer à la position décimale

dans le menu:

• Appel du menu
• Sélectionner les points de menu

dans le cas de saisie numérique:

• Augmenter la valeur numérique

Transfert de données via RS 232

dans le menu:

- Confirmer la sélection

dans le cas de saisie numérique:

- Confirmer la valeur numérique

Détermination de l'indice de masse corporelle

Fonction de gelée des données

Mise en marche / arrêt

3 Remarques fondamentales

3.1 Utilisation conforme aux prescriptions

L'appareil d'affichage que vous avez acquis combiné à une cellule de charge sert à la détermination de la valeur de pesée des matières à peser. Il est conçu pour être utilisé comme „système de pesée non automatique“, c'à d. que les matières à peser seront posées manuellement et avec précaution au milieu du plateau de pesée. La valeur de pesée peut être lue une fois stabilisée.

3.2 Utilisation inadéquate

Ne pas utiliser le système de pesée pour des pesées dynamiques. Dans le cas où de petites quantités des matières à peser sont retirées ou ajoutées, le dispositif de "compensation de stabilité" intégré dans l'appareil d'affichage peut provoquer l'affichage de résultats de pesée erronés. (Exemple: lorsque des liquides dégoulinent lentement d'un récipient posé sur la balance.)

Ne pas laisser une charge permanente sur la cellule de charge. Ceci peut endommager le mécanisme de mesure.

Eviter impérativement de cogner la cellule de charge ou de charger cette dernière au-delà de la charge maximale indiquée (Max.) après déduction éventuelle d'une charge de tare déjà existante. La cellule de charge ou l'appareil d'affichage pourrait être endommagé par le pesage.

Ne jamais utiliser l'appareil d'affichage dans des endroits où des explosions sont susceptibles de se produire. Le modèle série n'est pas équipé d'une protection contre les explosions.

Toute modification constructive de l'appareil d'affichage est interdite. Ceci pourrait provoquer des résultats de pesée erronés, des défauts sur le plan de la technique de sécurité ainsi que la destruction de l'appareil d'affichage.

L'appareil d'affichage ne doit être utilisé que selon les consignes indiquées. Les domaines d'utilisation/d'application dérogeant à ces dernières doivent faire l'objet d'une autorisation écrite délivrée par KERN.

3.3 Garantie

La garantie n'est plus valable en cas de

• non-observation des prescriptions figurant dans notre mode d'emploi
- utilisation outrepassant les applications décrites
- modification ou d'ouverture de l'appareil
- dommages mécaniques et de dommages occasionnés par les produits, les liquides, l'usure naturelle et la fatigue
- mise en place ou d'installation électrique inadéquates
- sursollicitation du système de mesure

3.4 Vérification des moyens de contrôle

Les propriétés techniques de mesure de l'appareil d'affichage et du poids de contrôle éventuellement utilisé doivent être contrôlées à intervalles réguliers dans le cadre des contrôles d'assurance qualité. A cette fin, l'utilisateur responsable doit définir un intervalle de temps approprié ainsi que le type et l'étendue de ce contrôle. Des informations concernant la vérification des moyens de contrôle des appareils d'affichage ainsi que les poids de contrôle nécessaires à cette opération sont disponibles sur le site KERN (www.kern-sohn.com). Grâce à son laboratoire de calibrage accrédité DKD, KERN propose un calibrage rapide et économique pour les poids de calibrage et les appareils d'affichage avec plateau de pesée branché (sur la base du standard national).

4 Indications de sécurité générales

4.1 Observer les indications du mode d'emploi

⇒ Lisez attentivement la totalité de ce mode d'emploi avant l'installation et la mise en service de la balance, et ce même si vous avez déjà des expériences avec les balances KERN.
⇒ Toutes les versions en langues étrangères incluent une traduction sans engagement. Seul fait foi le document allemand original.

4.2 Formation du personnel

L'appareil ne doit être utilisé et entretenu que par des collaborateurs formés à cette fin.

5 Transport et stockage

5.1 Contrôle à la réception de l'appareil

Nous vous prions de contrôler l'emballage dès son arrivée et de vérifier lors du déballage que l'appareil ne présente pas de dommages extérieurs visibles.

5.2 Emballage / réexpédition

⇒ Conservez tous les éléments de l'emballage d'origine en vue d'un éventuel transport en retour.
⇒ L'appareil ne peut être renvoyé que dans l'emballage d'origine.
Avant expédition démontez tous les câbles branchés ainsi que toutes les pièces détachées et mobiles.
→ Evtl. remontez les cales de transport prévues.
⇒ Caler toutes les pièces contre leur déplacement involontaire et les protéger contre toute détérioration.

6 Déballage, installation et mise en service

6.1 Lieu d'implantation, lieu d'emploi

L'appareil d'affichage a été construit de manière à pouvoir obtenir des résultats de pesée fiables dans les conditions usuelles d'utilisation.

Vous pouvez travailler rapidement et avec précision à condition d'installer votre système de pesée à un endroit approprié.

Sur le lieu d'implantation observer le suivant:

• Le système de pesée doit se trouver à niveau.
• Eviter d'exposer l'appareil à une chaleur extrême ainsi qu'une fluctuation de température, par exemple en la plaçant près d'un chauffage, ou de l'exposer directement aux rayons du soleil;
• Protéger le système de pesée des courants d'air directs pouvant être provoqués par des fenêtres ou des portes ouvertes;
  • Eviter les secousses durant la pesée;
• Protéger l'appareil d'affichage d'une humidité atmosphérique trop élevée, des vapeurs et de la poussière;
• N'exposez pas trop longtemps l'appareil d'affichage à une humidité élevée. L'installation d'un appareil froid dans un endroit nettement plus chaud peut provoquer l'apparition d'une couche d'humidité (condensation de l'humidité atmosphérique sur l'appareil) non autorisée. Dans ce cas, laissez l'appareil coupé du secteur s'acclimater à la température ambiante pendant env. 2 heures.
• Evitez les charges statiques des produits à peser, du récipient de pesée.

L'apparition de champs électromagnétiques (p. ex. par suite de téléphones portables ou d'appareils de radio), de charges électrostatiques, ainsi que d'alimentation en électricité instable peut provoquer des divergences d'affichage importantes (résultats de pesée erronés). Il faut alors changer de site ou éliminer la source parasite.

6.2 Déballage

Sortez avec précaution l'appareil d'affichage de son emballage, retirez la housse en plastique et l'installer au poste de travail prévu à cet effet.

6.3 Etendue de la livraison

• Afficheur
• Bloc d'alimentation
• Notice d'utilisation

6.4 Branchement secteur

L'alimentation en courant s'effectue au moyen du bloc externe d'alimentation secteur. La valeur de tension imprimée sur l'appareil doit concorder avec la tension locale.

N'utiliser que des blocs d'alimentation secteur KERN conformes à EN 60601-1.

L'utilisation d'autres marques requiert l'autorisation de KERN.

Le petit autocollant à côté de l'afficheur oriente vers le bloc d'alimentation:

Lorsque la balance est connectée au secteur, la DEL s'allume.

Le voyant DEL vous informe de l'état de chargement de la pile rechargeable.

vert: La pile rechargeable est entièrement chargée

bleu: La pile rechargeable est chargée

6.5 Fonctionnement sur accus

Ouvrir le couvercle du compartiment de pile rechargeable situé au côté inférieur de l'afficheur et brancher le bloc de piles rechargeables.

Avant la première utilisation, chargez la pile rechargeable pendant 12 heures au moins.

Si le symbole apparaît dans l'affichage du poids, la capacité du bloc de piles rechargeables est en train de toucher à sa fin. La balance reste opérationnelles quelques minutes, après quoi elle s'éteint automatiquement pour préserver la pile rechargeable. Charger le bloc de piles rechargeables.

La valeur de la tension est passée au-dessous du minimum prescrit.

Capacité de la pile rechargeable bientôt épuisée.

La pile rechargeable est entièrement chargée

Si la balance n'est pas utilisée pendant un laps de temps prolongé, sortez le bloc de piles rechargeables et conservez-le séparément. Les fuites du liquide risqueraient d'endommager la balance.

6.6 Première mise en service

Pour obtenir des résultats de pesée précis avec les balances électroniques, les balances doivent avoir atteint leur température de fonctionnement. Les balances doivent pendant ce temps de préchauffage être branchées à l'alimentation en courant (branchement électrique ou batterie) et se trouver en marche.

La précision de la balance dépend de l'accélération due à la pesanteur.

7 Exploitation

7.1 Mise en route

⇒ Appeler ON OFF, l'appareil effectue un contrôle automatique. Dès que l'affichage du poids apparaît l'appareil est prêt à peser.

7.2 Mettre à l'arrêt

⇒ Appeler , l'affichage s'éteint.

7.3 Remise à zéro

⇒ Appeler 0 jusqu'à ce qu'apparaissent l'affichage du zéro et l'indicateur ZERO.

7.4 Pesage

⇒ Mettre en place le produit pesé.

⇒ Attendez l'affichage de la stabilité STABLE.

⇒ Relever le résultat de la pesée.

7.5 Tarage

→ Poser la charge de tarage.

Attendre l'affichage de la stabilité „STABLE“ puis appuyez sur la touche TARE L'affichage du zéro et l'indicateur NET apparaissent.

⇒ Mettre la balance sous charge. Attendre jusqu'à ce que l'affichage de stabilité „STABLE“ apparaisse, puis relever le résultat de la pesée.

⇒ Lorsque la balance est vide, la valeur de tare enregistrée s'affiche précédée d'un signe moins. Pour effacer la valeur de la tare, déchargez la balance et appuyez sur TARE

7.5.1 Tare suivant

La balance peut être tarée plusieurs fois consécutives. Sélectionner dans le menu le réglage suivant:

- Réglage du menu:

[F5 Str] [Str on] (voir chap. 12.4.2)

7.6 Fonction Data-Hold

En cas d'arrêt de la pesée, la valeur de la pesée est automatiquement gelée sur l'affichage pour 10 s jusqu'à l'appel de la touche HOLD. Il y a suffisamment de temps ainsi pour lire tranquillement la valeur de la pesée.

→ Mettre en marche la balance avec

→ Poser le corps à peser sur le plateau et appeler 📊, la valeur pondérale est gelée sur l'affichage.

Après délestage de la balance la valeur pondérale reste affichée encore env. 10 secondes, ensuite la balance changera automatiquement en mode de pesée. Le symbole „HOLD“ s'éteint.

7.7 Afficher un deuxième chiffre après la virgule (valeur non étalonnée)

Lorsque la valeur pondérale est affichée, appuyez sur TARE et la maintenir enfoncée pendant 2 s. La deuxième décimale s'affichera pendant env. 5s.

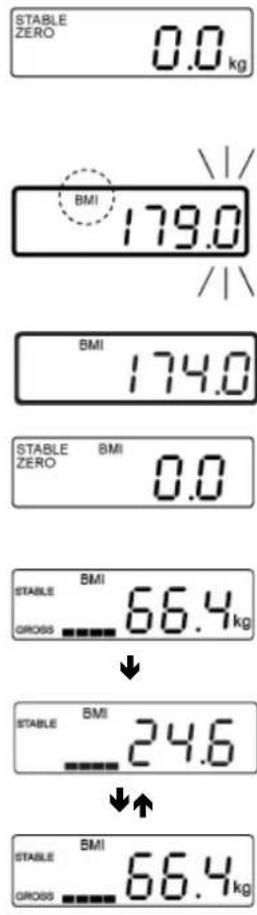

7.9 Détermination de l'indice de masse corporelle

La taille de la personne en question doit être connue pour l'extrapolation de l'indice de masse corporelle.

1. Mettre en marche la balance avec ON OFF
2. Sur appeler le mode de l'indice de masse corporelle, l'affichage des kg s'éteint, le symbole „BMI“ apparaît. La dernière taille corporelle saisie est affichée. La position active clignote.
3. Pour modifier, sélectionner sur →0← la position à changer, sélectionner sur F le chiffre.
4. Confirmez la saisie sur
5. Positionner la personne au centre du plateau de pesée la valeur pondérale et le barographe de l'indice de masse corporelle sont affichés.
6. Attendre l'affichage de la stabilité, maintenir enclenché BMI, la valeur de l'indice de la masse corporelle de la personne est affichée.
7. L'affichage „valeur pondérale „ ⇌ „valeur de l'indice de la masse corporelle“ se commute sur BMI

Pour de nouvelles mesures réitérer les appels sur ^BMI jusqu'à ce que la taille corporelle saisie en dernier se mette à clignoter (phase 2). A la phase 5 apparaît l'affichage, par lequel a été clôturé la mesure précédente,,valeur pondérale ,, ou ,,valeur de l'indice de la masse corporelle" (commutable sur ^BMI ).

⇒ Retour en mode de pesée, délester le plateau de pesée, appeler BMI, le symbole „BMI“ s'éteint, l'affichage des kg apparaît.

• La valeur IMC trouvée n'est fiable que si la taille de la personne se situe entre 100cm et 200cm et si sa masse corporelle est supérieure à 10 kg.
• En cas de perturbations lors de la pesée, stabiliser l'afficheur à l'aide de la fonction HOLD.

7.9.1 Classification des indices de masse corporelle

Classification du poids des adultes au-delà de 18 ans sur la base de BMI OMS, 2000 EK IV et OMS 2004.

Catégorie BMI (kg/m)	2) Risques des maladies secondaires du surpoids
Insuffisance de poids	< 18,5	bas
Poids normal	18,5 – 24,9	poids moyen
SurpoidsPréadipositéAdiposité 1er degréAdiposité au degré IIAdiposité au degré III	≥ 25,025,0 – 29,930,0 – 34,935,0 – 39,9≥ 40	légèrement élevéélevéhauttrès haut

7.10 Fonction de coupure automatique „AUTO OFF“

F1 OFF OFF IS

glage actuel est affiché, p.

⇒ En mode de pesée appuyer sur [F1 oFF] est affichée.

⇒ Appuyer sur la touche ex. [oFF 15]

⇒ Répéter la pression sur apparaisse, p. ex.[oFF]

[oFF 0]

Fonction AUTO-OFF désactivée

[OFF 3]

AUTO-OFF après 3 minutes sans changement de poids

[OFF 5]

AUTO-OFF après 5 minutes sans changement de poids

[OFF 15]

AUTO-OFF après 15 minutes sans changement de poids

[OFF 30]

AUTO-OFF après 30 minutes sans changement de poids

⇒ Valider sur 📄, [F1 oFF] est affiché

→ Sur TARE retourner dans le mode de pesée.

7.11 Eclairage du fond de l'écran d'affichage

STABLE ZERO GROSS 0.0 kg ↓ F1 oFF F4 b1 bL on (exemple) ↓ En mode de pesée appuyer sur , la première fonction [F1 oFF] est affichée. Appuyer sur F tant de fois jusqu'à ce que [F3 bk] soit affiché Appuyer sur PRINT , le réglage actuel est affiché, p. ex. [bL on] Sélectionner le réglage désiré sur F ↑

bL on	Eclairage d'arrière-plan toujours activé
bL off	Eclairage du fond de l'écran désactivé
bL AU	Eclairage automatique du fond de l'écran uniquement en cas de chargement de la surface de pesée ou suite à l'actionnement d'une touche.

F4 6F STABLE ZERO GROSS 0.0 kg → Valider sur PRINT, [F3 bk] est affiché. → Sur TARE retourner dans le mode de pesée

Les données de pesée peuvent être éditées via l'interface RS 232 en fonction du réglage dans le menu soit automatiquement soit via l'interface par appel de la touche

Le transfert des données est asynchrone et sous forme de codification ASCII.

Les conditions suivantes doivent être réunies pour la communication entre la balance et l'imprimante:

• Reliez la balance avec l'interface d'une imprimante par un câble approprié. Seul un câble d'interface KERN correspondant vous assure une exploitation sans panne.
• Les paramètres de communication (vitesse de transmission en bauds, bits et parité) doivent coïncider entre la balance et l'imprimante. Description détaillée des paramètres d'interface (voir sous chap. 12.4.2, „F3 Prt“)

Dans la zone médicale seuls sont autorisés à être branché à l'interface les appareils d'appoint, qui satisfont à la réglementation EN 60601-1.

8.1 Attribution des broches de la douille de sortie de la balance

1 2 3 4 5 6 7 8 9

Pin 2: TXD - sortie Pin 3: RXD - entrée Pin 5: GND - terre du signal

8.2 Caractéristiques techniques

Raccordement Broche 9 douille subminiaturisée d

Broche 2 sortie

Broche 3 entrée

Broche 5 terre de signalisation

Taux de baud 600/1200/2400/4800/9600 au choix

Parité 8 bits

8.3 Fonctionnement de l'imprimante

Prt\Lab
0	2012/08/09 11 :0060.0 kg
1	2012/08/09 11 :0060.0 kg170.0cm20.7BMI
2	60.0 kg
3	60.0 kg170.0cm20.7BMI

9 Messages d'erreur

Afficheur

Description

La plage de réglage du zéro est dépassée

(en mettant en marche ou en appuyant sur la touche

• Il y a du matériau à peser sur la cellule de charge
- Surcharge lors du zérotage
• Procédé d'ajustage incorrect
- Problème sur la cellule de charge

Valeur en dehors du domaine du convertisseur A/D

• Cellule de pesée endommagée
- Système électronique endommagé

Au cas où d'autres messages d'erreur apparaissent, arrêter puis rallumer la balance.

En cas de perduration du message d'erreur, faites appel au fabricant.

10 Maintenance, entretien, élimination

10.1 Nettoyage

• Avant tout travail de maintenance, de nettoyage et de réparation couper la tension de régime de l'appareil.
• Ne pas utiliser de produits de nettoyage agressifs (dissolvants ou pareil).

10.2 Maintenance, entretien

L'appareil ne doit être ouvert que par des dépanneurs formés à cette fin et ayant reçu l'autorisation de KERN.

Coupez le secteur avant d'ouvrir l'appareil.

10.3 Mise au rebut

L'élimination de l'emballage et de l'appareil doit être effectuée par l'utilisateur selon le droit national ou régional en vigueur au lieu d'utilisation.

11 Aide succincte en cas de panne

Si une panne devait survenir en cours de programme, veuillez brièvement mettre hors circuit la balance. Le processus de pesée doit alors être recommencé depuis le début.

Panne:

L'affichage de poids ne s'allume pas.

Cause possible:

• L'appareil d'affichage n'est pas en marche.
• La connexion au secteur est coupée (câble de secteur pas branché/défectueux).
• Panne de tension de secteur.
• La pile rechargeable a été intervertie à son insertion ou est vide
• Aucune pile rechargeable n'est insérée.

L'affichage du poids change sans discontinuer

• Courant d'air/circulation d'air
  ■ Vibrations de la table/du sol
• La cellule de charge est entrée en contact avec des corps étrangers
• Champs électromagnétiques/ charge électrostatique (changer de lieu d'installation/ si possible, arrêter l'appareil provoquant l'anomalie)

Le résultat de la pesée est manifestement faux

■ L'affichage de la balance n'est pas sur zéro
- L'ajustage n'est plus bon.
- Changements élevés de température.
- Le système de pesée ne repose pas sur un sol plan.
- Champs électromagnétiques/ charge électrostatique (changer de lieu d'installation/ si possible, arrêter l'appareil provoquant l'anomalie)

Au cas où d'autres messages d'erreur apparaissent, arrêter puis rallumer la balance. En cas de perduration du message d'erreur, faites appel au fabricant.

12 Installation de l'appareil d'affichage

- Seul un professionnel chevronné ayant des connaissances approfondies dans le maniement de balances est habilité à réaliser l'installation / la configuration d'un système de pesée.

12.1 Caractéristiques techniques

Tension d'alimentation 5 V/150mA
Valeur ohmique	80 - 100 Ω, max. 4 pièces à 350 Ω cellule de charge

12.2 Structure du système de pesée

Quelconque cellule de charge analogique peut être branchée à l'appareil d'affichage qui corresponde aux spécifications exigées.

Les données suivantes doivent être connus pour le choix de la cellule de charge:

- Capacité de la balance

Normalement celle-ci correspond au produit pesé plus lourd qui est en trein d'être pesée.

- Précontrainte

Celle-ci correspond au poids total de toutes les pièces, qui reposent sur la cellule de pesée, p.ex. partie supérieure de la plateforme, plateau de pesée etc.

- Plage de mise à zéro totale

Celle-ci se compose de la plage de mise à zéro d'activation (± 2%) et de la plage de mise à zéro disponible à l'usager avec la touche zéro (2%). Toute la plage de mise à zéro constitue alors 4 % de la capacité de la balance.

De l'addition de la capacité de la balance, de la précontrainte et de toute la plage de mise à zéro résulte la capacité nécessaire de la cellule de pesée. Afin d'éviter une surcharge de la cellule de pesée, une additionnelle marge de sécurité devrait être calculée.

- Plus petit pas d'affichage voulu

- Aptitude à l'étalonnage, le cas échéant

12.3 Brancher la plateforme

→ Débrancher l'appareil d'affichage du secteur.
Souder les différents conducteurs du câble de la cellule de charge à la platine, voir illustrations suivantes.

SERB S+ Sent+ S- Sent- AC1 AC7 U5_1 105°C -40+105 °C 40 AR9 223J63 AC10 1002 2001 1002 AR5 AR6 C9 223J63 AR7 AR8 AC14 220J63 AC12

12.4 Configurer l'afficheur

Dans les systèmes de pesée étalonnés, l'accès au menu de service „tCH“ est bloqué.

Afin d'enlever le blocage de l'accès, il faut briser le cachet et actionner l'interrupteur d'ajustage. Position de l'interrupteur d'ajustage, voir chap. 13.

Attention:

Après la destruction de la marque scellée, le système de pesage doit être ré-étalonné ensuite par un service homologué qui devra apposer un nouveau sceau, avant de le pouvoir réutiliser dans des applications soumises à l'obligation d'étalonnage.

12.4.1 Navigation dans le menu

Appel du menu

Sélectionner la fonction

⇒ En mode de pesée appuyer sur , la première fonction [F1 oFF] est affichée.

⇒ Sur peuvent être appelées successivement les différentes fonctions.

Changer les réglages

⇒ Confirmer la fonction sélectionnée sur . Le réglage actuel est affiché.

⇒ Sur sélectionner le réglage voulu et valider sur, la balance retourne au menu.

Quitter le menu

Retour en mode de pesage

⇒ Appelez , la balance retourne en mode de pesée.

12.4.2 Aperçu des menus

Fonction	Réglage		Description
Mise hors circuit automatique Auto Off	oFF 0*		Coupure automatique désactivée
	oFF 3		Coupure automatique après 3 sec
	oFF 5		Coupure automatique après 5 sec
	oFF 15		Coupure automatique après 15 sec
	oFF 30		Coupure automatique après 30 sec
	oFF*		Non documenté
	Prt
	Pr ACC
Paramètre d'interface	1. Mode RS-232Sélectionner sur mode voulu et valider sur .
	P Prt	Lorsque vous appuyez PRINT, la valeur de la masse corporelle est enregistrée dans la mémoire de somme et émise dans l'interface
	P Cont	Edition continue des données
	Série	Non documenté
	ASK	Commandes à distance:W: Transmettre chaque valeur pondéraleS Transmettre valeur pondérale stableT: TarageZ: Remise à zéro
	P cnt 2	Non documenté
	P Stab	Edition de données automatique de valeurs de pesée stables
	P Auto	La valeur de masse est automatiquement ajoutée à la mémoire de somme et émise
	2. Vitesse de transmissionLe taux de bauds actuellement réglé (b xxxx) s'affiche après validation du mode RS-232. Sur sélectionner le taux Baud désiré et confirmer sur taux de bauds peut être sélectionné à 600, 1200, 2400, 4800, 9600 bauds

	3. Format d’édition des données(uniquement avec les réglages P Prt, P Auto, P Cont)Le format d’édition des données actuellement réglé est affichéaprès validation du taux de bauds. Sur selectionner leformat désiré et confirmer sur
	uniq. avecle réglageP Prt, P	Prt 0-7	Format d’édition des données, voir chap. 8,3
		Lab 0-3
	uniquement avecle réglage P Cont	Cont 1 Réglage standard
		Cont 2	Non documenté
		Cont 3	Non documenté
	4. Type d’imprimanteLe type d’imprimante des données actuellement réglé est affichéaprès validation du format d’édition des données. Sur selectionner le type d’imprimante désiré et confirmer sur KERN Réglage standard de l’imprimanteLP-50: Non documenté tPUP Non documenté
Eclairage enarrière-plande l’affichage	bl on		Eclairage d'arrière-plan de l’affichage allumé
	bl oFF		Eclairage d'arrière-plan de l'afficheur éteint
	bl AU*		Eclairage d'arrière-plan de l’affichage automatiquement illuminé quand la balance est opérée
Tare suivantbloqué sur lesappareils de typehomologué.	Str on		Tare suivant marche
	Str oFF*		Tare suivant arrêt

Menu de service	Broche	Saisie du mot de passe: appeler successivement
Actionner l'interrupteur d'ajustage, position voir chap. 13
P1 SPdVitesse d'affichage	15*	Non documenté
	30
	60
	7.5
P2 CALConfiguration	desc	Position du point décimal, sélectionnable 0, 0.0, 0.00, 0.000, 0.0000
	Inc	Lisibilité, sélectionnables div 1, div 2, div 5, div 10, div 20,. div 50
	cap	Capacité de la balance (/max)
	cal	Ajustage, voir au chap. 14
P3 Pro	tri*	Non documenté
	CoUnt	Non documenté
	rESEt	Mettre à zéro la balance sur le réglage d'usine
	SEtGrA	Non documenté

* réglé en usine

12.4.3 Exécuter la configuration

	En mode de pesée, répétez la pression sur la touche jusqu'à ce que [tCH] soit affiché.
	Appuyer sur [PRINT], [Pin] est affichéPour l'accès au menu du SAV, appeler la commande d'ajustage, position voir au chap. 13.
	Appuyer sur F↑, TARE et BMI successivement, [P1 SPd] est affiché
↓	Appuyer sur F↑, „P2 CAL“ est affichéAppuyer sur [dESC] est affiché
	Appuyer sur [PRINT], la positon actuellement réglée du point décimal s'affiche.Sélectionner le réglage voulu sur [F] sélectionnable 0, 0.0, 0.00, 0.000, 0.0000.Valider la saisie sur [PRINT] balance retourne au menu. Sur [F] sélectionner le point de menu suivant [inC].

⇒ Appeler s'affiche. , la précision de lecture actuellement réglée

Sur choisir le réglage voulu.

Sélectionnables div 1, div 2, div 5, div 10, div 20,. div 50

→ Valider la saisie sur , la balance retourne au menu.

⇒ Sur sélectionner le point de menu suivant [CAP].

⇒ Appeler , la capacité (max.) actuellement réglée s'affiche. Sur les touches de navigation sélectionner le réglage voulu

Sur sélectionner la position à modifier, la position active clignote.

Sur augmenter la valeur numérique.

⇒ Valider la saisie sur , la balance retourne au menu.

⇒ Sur sélectionner le point de menu suivant [CAL].

Après saisie des données de configuration est à réaliser un ajustage!

⇒ Valider sur , [UnloAd] est affiché

⇒ Aucun objet ne doit se trouver sur le plateau de pesage.

Attendre l'affichage de stabilité „STABLE“, puis valider sur.

	→ La grandeur du poids d'ajustage actuellement réglé est affiché.Pour modifier, sélectionner sur position à changer, sélectionner sur [F] chiffre.→ Valider sur , [LoAd] est affiché.
	→ Déposer avec précaution le poids d'ajustage→ Attendre l'affichage de stabilité „STABLE“→ Valider sur , [PASS] est affiché.
	La balance effectue à la suite de l'ajustage un contrôle automatique. Retirez le poids d'ajustage en cours de contrôle automatique, la balance revient automatiquement en mode de pesée.En cas d'erreur d'ajustage ou d'une valeur d'ajustage erronée, un message d'erreur est affiché et il faut alors recommencer le processus d'ajustage.En cas d'erreur d'ajustage ou d'une valeur d'ajustage erronée, un message d'erreur est généré ((„Err 4“) à l'écran et il faut alors recommencer le processus d'ajustage.

13 Etalonnage

Généralités:

D'après la directive UE 2009/23/CE, les balances doivent faire l'objet d'un étalonnage officiel lorsqu'elles sont utilisées tel qu'indiqué ci-dessous (domaine régi par la loi):

a) Dans le cadre de relations commerciales, lorsque le prix d'une marchandise est déterminé par pesée.
b) Dans le cas de la fabrication de médicaments dans les pharmacies ainsi que pour les analyses effectuées dans les laboratoires médicaux et pharmaceutiques.
c) À des fins officielles
d) Dans le cas de la fabrication d'un emballage tout prêt
En cas de doute, adressez-vous à la D.R.I.R.E. local.

Indications concernant l'étalonnage:

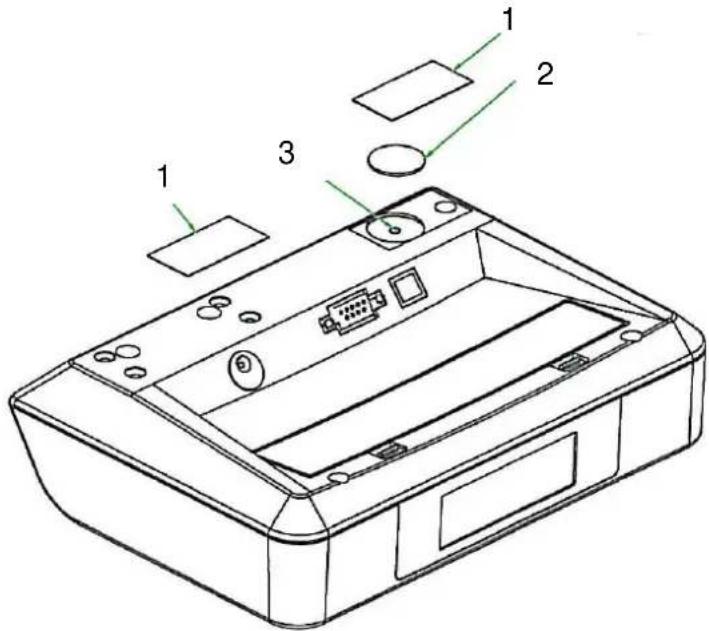

Il existe une homologation UE pour les balances désignées comme homologuées à la vérification dans les données techniques. Si la balance est utilisée comme décrit ci-dessus dans un domaine soumis à l'obligation d'étalonnage, elle doit alors faire l'objet d'un étalonnage et être régulièrement vérifiée par la suite.

La vérification ultérieure d'une balance doit être effectuée selon les prescriptions légales respectives des pays d'utilisation. Durée de validité d'étalonnage voir chap.

15.1. Les prescriptions légales du pays d'utilisation doivent être respectées.

Sans les cachets, l'étalonnage de la balance n'est pas valable.

Dans les balances de type homologué les sceaux appliqués indiquent que la balance ne peut être ouverte et entretenue que par du personnel spécialisé instruit et autorisé. Si les timbres d'étalonnage sont détruits, l'étalonnage ne sera plus valable. Il faut respecter les lois et les normes nationales. En Allemagne un étalonnage postérieur est nécessaire.

Les balances soumises à l'obligation d'étalonnage doivent être mises hors circuit, lorsque:

• le résultat du pesage de la balance se trouve en dehors des erreurs maximales tolérées en service. Chargez de ce fait à intervalles réguliers la balance avec un poids de contrôle connu (env. 1/3 de la charge max.) et comparez le résultat avec la valeur affichée.
• l'échéancier pour la vérification périodique est dépassé.

Position des marques scellées et de l'interrupteur d'ajustage:

1. Marque scellée autodétruisant
2. Couverture
3. Interrupteur d'ajustage

14 Ajustage

Etant donné que la valeur d'accélération de la pesanteur varie d'un lieu à l'autre sur la terre, il est nécessaire d'adapter chaque appareil d'affichage avec cellule de charge branché – conformément au principe physique fondamental de pesée – à l'accélération de la pesanteur du lieu d'installation (uniquement si le système de pesée n'a pas déjà été ajusté au lieu d'installation en usine). Ce processus d'ajustage doit être effectué à chaque première mise en service et après chaque changement de lieu d'installation et à fluctuations de la température d'environ. Pour obtenir des valeurs de mesure précises, il est recommandé en supplément d'ajuster aussi périodiquement l'appareil d'affichage en fonctionnement de pesée.

• Mettre en place le poids d'ajustage nécessaire. Le poids d'ajustage à utiliser dépend de la capacité de la balance. Réaliser l'ajustage le plus près possible de la charge maximale de la balance. Vous trouverez de plus amples informations sur les poids de contrôle sur le site internet: http://www.kern-sohn.com.
• Veillez à avoir des conditions environnementales stables. Un temps de préchauffage est nécessaire pour la stabilisation.

Dans les balances étalonnées, l'accès au menu de service „tCH“ est bloqué. Afin d'enlever le blocage de l'accès, il faut briser le cachet et actionner l'interrupteur d'ajustage. Position de l'interrupteur d'ajustage voir au chap. 13.

Attention:

Après la destruction de la marque scellée, le système de pesage doit être ré-étalonné ensuite par un service homologué qui devra apposer un nouveau sceau, avant de le pouvoir réutiliser dans des applications soumises à l'obligation d'étalonnage.

Exécution :

	⇒ En mode de pesée, répétez la pression sur la touche jusqu'à ce que [tCH] soit affiché.
	⇒ Appuyer sur [Pin], [Pin] est affiché
	⇒ Appuyer sur [TARE, et BMI] successivement, [P1 SPd] est affiché
	⇒ Appuyer sur [P2 CAL" est affiché]
	⇒ Actionner l'interrupteur d'ajustage, position voir chap. 13
	⇒ Appuyer sur [dESC] est affiché
	⇒ Appuyer plusieurs fois sur [jusqu'à ce que [CAL] est affiché.
	⇒ Valider sur [UnloAd] est affiché
	⇒ Aucun objet ne doit se trouver sur le plateau de pesage.
	⇒ Attendre l'affichage de stabilité „STABLE“, puis valider sur [PRINT]
	⇒ La grandeur du poids d'ajustage actuellement réglé est affiché. La position active clignote. Pour modifier, sélectionner sur [position à changer, sélectionner sur [shiffre. Valider sur [LoAd] est affiché.
	⇒ Déposer avec précaution le poids d'ajustage⇒ Attendre l'affichage de stabilité „STABLE“⇒ Valider sur [PASS] est affiché.
	La balance effectue à la suite de l'ajustage un contrôle automatique. Retirez le poids d'ajustage en cours de contrôle automatique, la balance revient automatiquement en mode de pesée.En cas d'erreur d'ajustage ou d'une valeur d'ajustage erronée, un message d'erreur est affiché et il faut alors recommencer le processus d'ajustage.En cas d'erreur d'ajustage ou d'une valeur d'ajustage erronée, un message d'erreur est généré („Err 4“) à l'écran et il faut alors recommencer le processus d'ajustage.

15 Annexe

Homologation de type à la mise en œuvre du système de pesée KERN MPD

Descriptive annex
