Type de produit	Câble de charge pour véhicule électrique
Marque	Digitus
Modèle	DK-3P32-050
Connecteur	Type 2 (IEC 62196-2) mâle et femelle
Gaine	TPU robuste et durable
Longueurs disponibles	3 m, 5 m, 7,5 m, 10 m
Couleur	Noir
Tension nominale	240 / 415 V CA (triphasé)
Courant nominal	32 A
Puissance nominale	22 kW (triphasé)
Section du câble	5 × 6 mm² + 1 × 0,75 mm²
Indice de protection	IP55
Température de fonctionnement	-30 °C à +50 °C
Humidité de fonctionnement	5 % à 95 % sans condensation
Résistance de contact	0,5 mΩ max.
Résistance d'isolement	1000 MΩ min. (500 V CC)
Tension de claquage	2000 V
Norme d'inflammabilité	UL 94 V-0
Durée de vie mécanique du connecteur	> 10 000 cycles
Type de charge	Monophasé ou triphasé (selon modèle)
Fonctions principales	Recharge sécurisée de véhicules électriques, étanche et résistant aux intempéries, détection de verrouillage
Entretien et nettoyage	Nettoyer avec un chiffon sec et propre ; ne pas immerger ; remettre les capuchons après usage
Sécurité	Ne pas utiliser si endommagé ; ne pas démonter ; éviter l'humidité excessive ; vérifier régulièrement
Pièces détachées et réparabilité	Non réparable par l'utilisateur ; contacter le fabricant pour toute réparation
Informations générales	Conforme à la norme EN 62196-2 ; fabricant : Assmann Electronic GmbH, Allemagne

FOIRE AUX QUESTIONS - DK-3P32-050 Digitus

Quels véhicules sont compatibles avec le câble DK-3P32-050 ?

Ce câble est compatible avec tous les véhicules électriques équipés d'une prise Type 2 (IEC 62196-2). Il supporte une charge triphasée jusqu'à 22 kW.

Puis-je utiliser le câble en extérieur par temps de pluie ?

Oui, le câble a un indice IP55 qui le protège contre la poussière et les jets d'eau. Cependant, par temps d'orage, utilisez-le avec précaution.

Quelle est la longueur du câble DK-3P32-050 ?

Le modèle DK-3P32-050 est disponible en longueurs de 3 m, 5 m, 7,5 m et 10 m. Vérifiez l'étiquette pour la longueur exacte.

Puis-je utiliser une rallonge avec ce câble de charge ?

Non, l'utilisation de rallonges ou d'adaptateurs supplémentaires est strictement interdite pour des raisons de sécurité.

Comment entretenir le câble de charge ?

Nettoyez-le avec un chiffon propre et sec. Après chaque usage, remettez les capuchons de protection. Ne l'immergez pas dans l'eau.

Que faire si le connecteur est endommagé ?

N'utilisez pas le câble et contactez le fabricant (Assmann Electronic GmbH). Ne tentez pas de réparation vous-même.

Ce câble est-il adapté à une charge monophasée ?

Le DK-3P32-050 est conçu pour le triphasé (415 V, 32 A, 22 kW). Pour une charge monophasée, choisissez un modèle de la série DK-1P32.

Quelle est la température de fonctionnement autorisée ?

Le câble fonctionne correctement entre -30 °C et +50 °C. Ne l'utilisez pas en dehors de cette plage.

Puis-je démonter le capuchon de protection ?

Non, ne démontez jamais le capuchon de protection. Il protège les connecteurs de l'humidité et de la saleté.

Comment savoir si le câble est correctement branché ?

Insérez le connecteur jusqu'à ce qu'il s'enclenche. Vous entendrez un clic. Ne débranchez pas pendant la charge.

MODE D'EMPLOI DK-3P32-050 Digitus

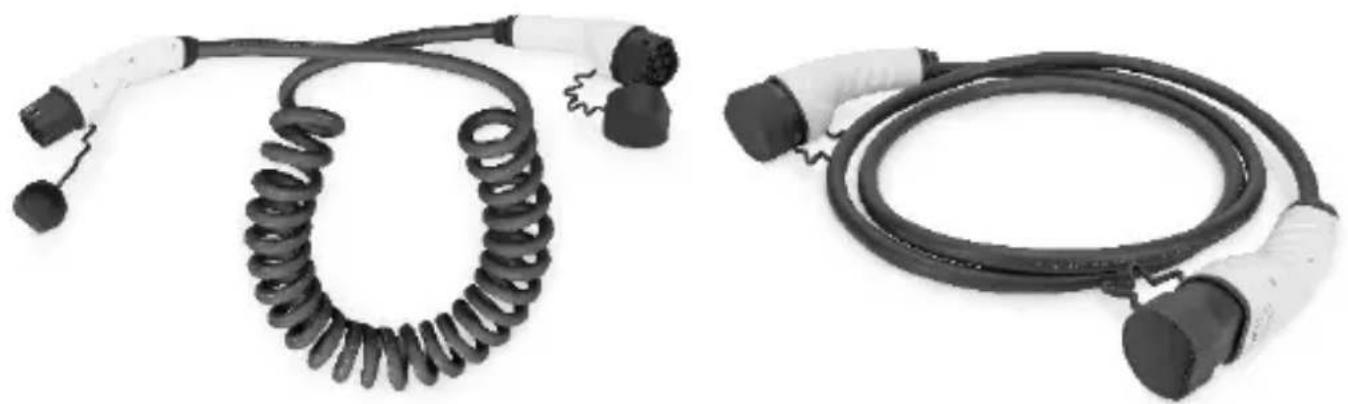

E-Mobility – Câble de Charge Type 2 vers Type 2

Guide d'installation rapide

DK-1P32-050/ DK-1P32-075/ DK-1P32-100/ DK-1P32-S-050/ DK-1P32-S-075/ DK-1P32-S-100/

DK-3P16-050/ DK-3P16-075/ DK-3P16-100/ DK-3P16-S-050/ DK-3P16-S-075/ DK-3P16-S-100/

Veuillez lire attentivement ce manuel avant l'installation et l'utilisation, sinon, cela pourrait interférer avec l'utilisation normale de l'appareil et risquerait même de causer des blessures.

1. Sécurité et avertissements

1.1. Installation & Entretien

Avant de procéder à l'installation, veuillez inspecter visuellement le produit pour vérifier s'il n'a pas été endommagé pendant le transport. S'il est endommagé, veuillez en informer immédiatement le transporteur ou le fabricant.
Ne pas introduire d'objets étrangers, en particulier métalliques, dans la prise de recharge ou les broches du connecteur.
Ne pas marcher sur le câble et ne pas tirer violemment sur le connecteur de charge.
Ne pas utiliser le câble de charge en dehors de sa plage de fonctionnement normale comprise entre -30 et +50°C.
Le câble de charge a un indice IP55 qui lui permet de résister à la poussière et à l'eau. Veuillez l'utiliser avec précaution dans le cadre de cet indice de protection IP55.
L'indice IP55 est uniquement garanti lorsque les produits sont utilisés avec des prises de véhicules dont l'indice de protection est supérieur ou égal à IP55.
Lorsque le produit est utilisé avec des prises de véhicule dont l'indice de protection est inférieur à IP55, il convient de vérifier les spécifications de l'indice de protection le moins élevé.

• Veuillez ne pas démonter le capuchon de protection.
  Afin de protéger le connecteur de charge de l'humidité et de la saleté, il convient de remettre les capuchons de protection après chaque utilisation.
  Veuillez ne pas débrancher le connecteur de la prise du véhicule électrique lorsque vous effectuez la recharge.
  Les adaptateurs supplémentaires, y compris les convertisseurs, ne peuvent pas être utilisés avec ce câble.
  Les rallonges ne peuvent pas être utilisées avec ce câble.
  La longueur maximale du câble ne doit pas dépasser 5 m lorsqu'il est utilisé en Suisse.
  Veuillez vous assurer que les connecteurs de charge et le câble ne présentent aucun signe de rayure, de rouille ou de fêlure avant de les utiliser.
  Avant de recharger, veuillez vous assurez que la fiche d'alimentation et la prise sont compatibles avec les connecteurs IEC 62196-2.
  Ne PAS introduire les doigts dans la prise de recharge.
  Utilisez le produit dans des conditions normales, loin des matériaux abrasifs à haute température ou de toute source de chaleur.
  Veuillez vous assurez que le connecteur est entièrement inséré (jusqu'à ce qu'il s'enclenche) dans la prise de recharge du véhicule.
  Il est recommandé de procéder régulièrement à une inspection de sécurité du câble.

Ne pas essayer de démonter, réparer ou modifier le câble de charge par soi-même. En cas de besoin d'entretien ou de modifications, veuillez contacter le fabriquant. Une utilisation incorrecte peut endommager l'équipement.
Ne pas entreposer de matériaux inflammables, explosifs ou combustibles, de produits chimiques, de vapeur combustible et d'autres marchandises dangereuses à proximité de ce câble de charge, car cela pourrait entraîner un risque d'incendie.
Veuillez maintenir la station de recharge propre et sèche et l'essuyer avec un chiffon propre et sec si elle est souillée. Ne pas touchez la prise de recharge ou le connecteur avec la main pendant la recharge.
Si l'équipement ne fonctionne pas correctement conformément aux instructions d'utilisation, veuillez ne pas utiliser cet équipement.

1.2. Fonctionnement

Il est strictement interdit aux enfants ou aux personnes à capacité restreinte de s'approcher du câble de charge pour éviter toute blessure.
La recharge forcée est strictement interdite en cas de défaillance du véhicule électrique ou de la station de recharge.
Le véhicule électrique ne peut être rechargé que lorsque le moteur est coupé et à l'arrêt.
Il est strictement interdit d'utiliser le câble de charge lorsque l'adaptateur de charge ou les câbles de charge

sont défectueux, fissurés, usés, cassés ou que les câbles de charge sont visibles. Si vous constatez un défaut, veuillez contacter le fournisseur.

En cas de pluie ou de tonnerre, veuillez recharger avec précaution.
Le câble de charge est uniquement destiné à la recharge des véhicules électriques.
Veuillez ne pas immerger le câble de charge dans l'eau.

2. Fonctionnalités

• La prise de recharge et le connecteur sont conformes à la norme IEC 62196-2
  • Gaine TPU robuste et durable
• La station de recharge est étanche selon la norme IP55 pour une utilisation en extérieur.
• Longue durée de vie : Durée de vie mécanique du connecteur (hors charge) > 10000 fois
  • Résistance élevée aux forces externes

3. Contenu de la livraison

• Câble de charge pour véhicules électriques (1 pièce)
• Guide d'installation rapide (1 pièce)

4. Caractéristiques techniques

Câble	Type	Gaine TPU
	Longueur	Disponible en 3 m, 5 m, 7,5 m et 10 m
	Câble	5G2,5mm ^2 (16 A) / 5G6mm ^2 (32 A)
	Couleur	Noir
Norme de conception	Connecteur	EN 62196-2 Type 2
Caractéristiques électriques	Tension nominale	240 / 415 VCA
	Puissance nominale	7,4 kW / 11 kW / 22 kW
	Courant nominal	16 A / 32 A
	Nb. de phase	Monophasé / triphasé (1 / 3 phases)
	Résistance de contact	0,5 mΩ (max.)
	Résistance d'isolement	1000 MΩ (min.) / 500 VCC
	Tension de claquage	2000 V
Caractéristiques environnement ales	Température de service	-30 °C ~ +50 °C
	Humidité de service	5 – 95 %, sans condensation
	Norme d'inflammabilité	UL 94 V-0
	Indice de protection	IP55
Caractéristiques mécaniques	Durée de vie mécanique du connecteur	> 10 000 fois

5. Installation

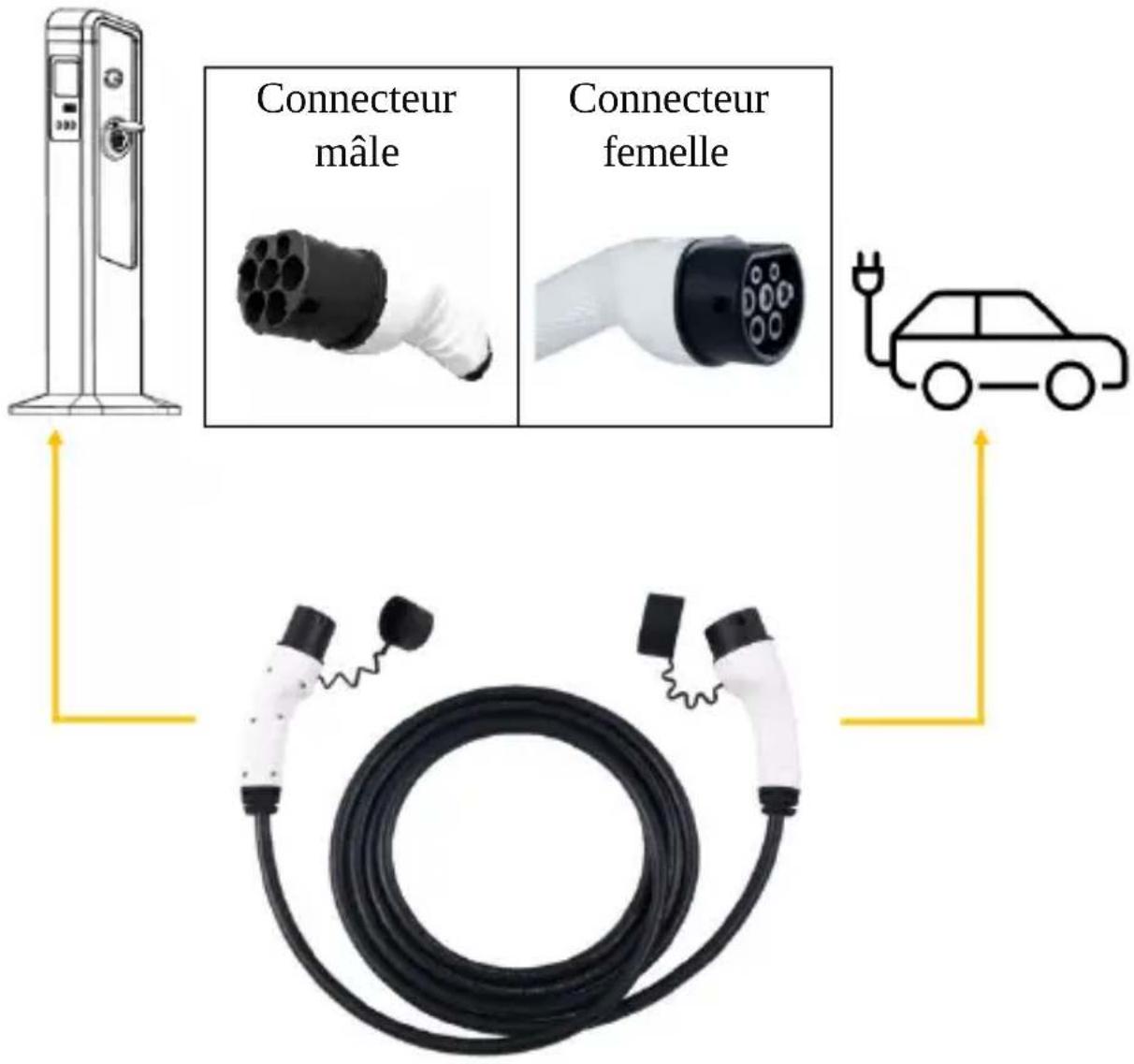

Veuillez noter que le câble de charge comporte deux (2) connecteurs.

Le connecteur mâle est connecté à la station de recharge tandis que le connecteur femelle est connecté au véhicule électrique.

Connecteur mâle Connecteur femelle

Numéro du modèle	Gaine	Description	Caractéristiques électriques	Caractéristiques du câble
DK-1P32-XXX	TPU	Type 2 vers Type 2Câble de charge pour véhicules électriques (droit)	monophasé / 240 V / 32 A / 7,4 kW	3 × 6 mm^2 + 1 × 0,75 mm^2
DK-3P16-XXX	TPU	Type 2 vers Type 2Câble de charge pour véhicules électriques (droit)	triphasé / 415 V / 16 A / 11 kW	5 × 2,5 mm^2 + 1 × 0,75 mm^2
DK-3P32-XXX	TPU	Type 2 vers Type 2Câble de charge pour véhicules électriques (droit)	triphasé / 415 V / 32 A / 22 kW	5 × 6 mm^2 + 1 × 0,75 mm^2
DK-1P32-S-XXX	TPU	Type 2 vers Type 2Câble de charge pour véhicules électriques (spiral)	monophasé / 240 V / 32 A / 7,4 kW	3 × 6 mm^2 + 2 × 0,5 mm^2
DK-3P16-S-XXX	TPU	Type 2 versType 2Câble de charge pour véhicules électriques (spiral)	triphasé / 415 V / 16 A / 11 kW	5 x 2,5 mm2 + 2 x 0,5 mm2
DK-3P32-S-XXX	TPU	Type 2 versType 2Câble de charge pour véhicules électriques (spiral)	triphasé / 415 V / 32 A / 22 kW	5 x 6 mm2 + 2 x 0,5 mm2

Assmann Electronic GmbH déclare par la présente que la Déclaration de Conformité est incluse dans la livraison. Dans le cas contraire, demandez l'envoi de la Déclaration de Conformité par courrier postal adressé au fabricant à l'adresse indiquée ci-dessous.
