Marque	Digitus
Modèle	DK-3P16-S-050
Type de produit	Câble de charge pour véhicule électrique
Connecteur	Type 2 (IEC 62196-2)
Forme du câble	Spiral
Longueur	5 m
Couleur	Noir
Gaine	TPU (thermoplastique polyuréthane)
Tension nominale	240/415 V CA
Courant nominal	16 A
Puissance nominale	11 kW (triphasé)
Type de phase	Triphasé (3 phases)
Section du câble	5G2,5 mm² + 2x0,5 mm²
Indice de protection	IP55
Température de service	-30 °C à +50 °C
Humidité de service	5 – 95 % (sans condensation)
Norme d'inflammabilité	UL 94 V-0
Durée de vie mécanique du connecteur	> 10 000 cycles
Résistance de contact	0,5 mΩ max.
Résistance d'isolement	1000 MΩ min. / 500 VCC
Tension de claquage	2000 V
Nettoyage	Chiffon propre et sec
Sécurité	Ne pas démonter, ne pas utiliser si endommagé, éviter l'immersion
Réparabilité	Ne pas réparer soi-même, contacter le fabricant

FOIRE AUX QUESTIONS - DK-3P16-S-050 Digitus

Ce câble de charge est-il compatible avec tous les véhicules électriques ?

Le câble est équipé de connecteurs Type 2 (IEC 62196-2) et convient aux véhicules équipés de prises Type 2. Vérifiez la compatibilité de votre véhicule.

Puis-je utiliser ce câble en extérieur par temps de pluie ?

Oui, le câble a un indice IP55, ce qui le protège contre la poussière et les jets d'eau. Cependant, en cas d'orage, soyez prudent et ne l'utilisez pas si le câble est endommagé.

Quelle est la longueur du câble ?

Le modèle DK-3P16-S-050 a une longueur de 5 mètres. D'autres longueurs sont disponibles (3 m, 7,5 m, 10 m).

Puis-je utiliser une rallonge avec ce câble ?

Non, l'utilisation de rallonges ou d'adaptateurs supplémentaires est interdite car cela peut compromettre la sécurité et les performances.

Que faire si le câble est endommagé ?

N'utilisez pas le câble s'il présente des rayures, fissures, ou fils apparents. Contactez le fabricant pour une réparation ou un remplacement. Ne tentez pas de le réparer vous-même.

Comment nettoyer le câble de charge ?

Utilisez un chiffon propre et sec pour essuyer le câble et les connecteurs. Ne le plongez pas dans l'eau et évitez les produits chimiques.

Quelle est la puissance de charge maximale ?

Avec une alimentation triphasée, la puissance nominale est de 11 kW (16 A / 415 V). En monophasé, elle est limitée à 7,4 kW (32 A / 240 V) mais ce modèle est triphasé 16 A.

Le câble est-il adapté à une borne de recharge publique ?

Oui, il est compatible avec les bornes de recharge équipées de prises Type 2 (IEC 62196-2). Assurez-vous que la borne délivre un courant adapté (max 16 A).

Puis-je laisser le câble branché en permanence ?

Il est recommandé de débrancher le câble après chaque charge et de remettre les capuchons de protection pour éviter l'humidité et la saleté.

Que signifie le "S" dans la référence DK-3P16-S-050 ?

"S" indique que le câble est de forme spiralée (spiral). Les modèles sans "S" sont droits.

MODE D'EMPLOI DK-3P16-S-050 Digitus

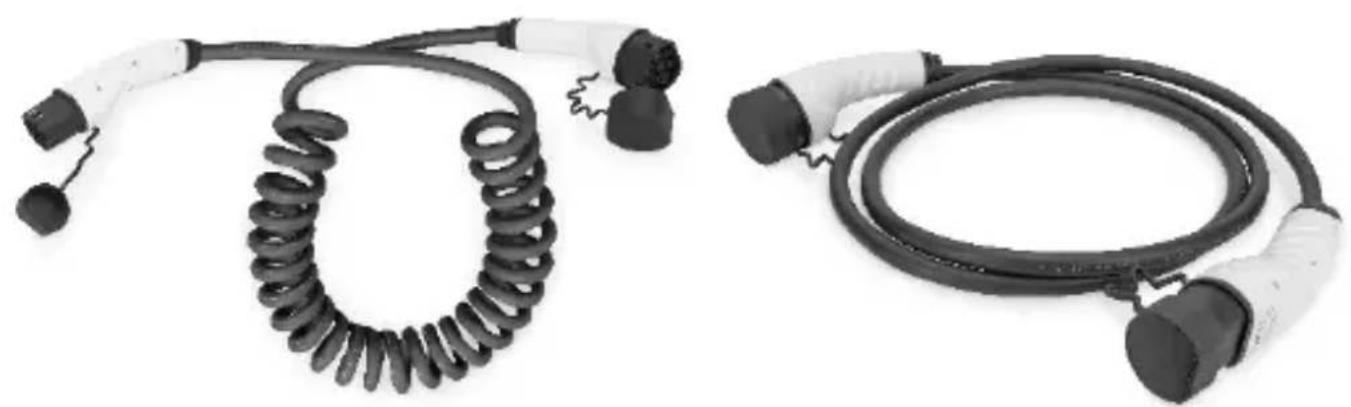

E-Mobility - Câble de Charge Type 2 vers Type 2

Guide d'installation rapide

DK-1P32-050/ DK-1P32-075/ DK-1P32-100/ DK-1P32-S-050/ DK-1P32-S-075/ DK-1P32-S-100/

DK-3P16-050/ DK-3P16-075/ DK-3P16-100/ DK-3P16-S-050/ DK-3P16-S-075/ DK-3P16-S-100/

1. Sécurité et averissements

1.1. Installation & Entretien

Avant de procéder à l'installation, veuilles inspecter visuellement le produit pour vérifier s'il n'a pas été endommagé pendant le transport. S'il est endommagé, veuilles en informer immédiatement le transporteur ou le fabricant.

Ne pas introduire d'objets étrangers, en particulier métalliques, dans la prise de recharge ou les broches du connecteur.
Ne pas marcher sur le cable et ne pas tirer violemment sur le connecteur de charge.
Ne pas utiliser le cable de charge en dehors de sa plage de fonctionnement normale comprise entre -30 et +50^ .
Le cable de charge a un indice IP55 qui lui permet de résister à la poussière et à l'eau. Veuillez l'utiliser avec précaution dans le cadre de cet indice de protection IP55.
L'indice IP55 est uniquement garanti lorsque les produits sont utilisés avec des prises de vehicules dont l'indice de protection est supérieur ou égal à IP55.
Lorsque le produit est utilisé avec des prises de vehicule dont l'indice de protection est inférieur à IP55, il convient de vérifier les specifications de l'indice de protection le moins élevé.

Veuillez ne pas démonter le capuchon de protection. Afin de protégger le connecteur de charge de l'humidité et de la saleté, il convient de remettre les capuchons de protection après chaque utilisation.
Veuillez ne pas débrancher le connecteur de la prise du vehicule électrique lorsque vous effectuez la recharge.
Les adaptateurs supplémentaires, y compris les convertisseurs, ne peuvent pas etre utilisés avec ce cable.
Les rallonges ne peuvent pas etre utiliseres avec ce cable.
La longueur maximale du cable ne doit pas dépasser 5 m lorsqu'il est utilisé en Suisse.
Veuillez vous assurer que les connecteurs de charge et le cable ne présenteaucun signede rayure,de rouille ou de fêlore avant de les utiliser.
Avant de recharger, veuillez vous assurez que la fiche d'alimentation et la prise sont compatibles avec les connecteurs IEC 62196-2.
Ne PAS introduire les doigts dans la prise de recharge.
Utilisez le produit dans des conditions normales, loin des matériaux abrasifs à haute température ou de toute source de chaleur.
Veuillez vous assurez que le connecteur est entièrement inséré (jusqu'à ce qu'il s'enclença) dans la prise de recharge du vehicule.
Il est recommandé de procéder régulièrement à une inspection de sécurité du cable.

Ne pas essayer de démonter, réparer ou modifier le cable de charge par soi-même. En cas de besoin d'entretien ou de modifications, veuilles contacter le fabriquant. Une utilisation incorrecte peut endommager l'équipement.
Ne pas entreposer de matériaux inflammables, explosifs ou combustibles, de produits chimiques, de vapeur combustible et d'autres marchandises dangereuses à proximé de ce cable de charge, car cela pourrait entraîner un risque d'incendie.
Veuillez maintainir la station de recharge propre et sèche et l'essayer avec un chiffon propre et sec si elle est souillée. Ne pas touchez la prise de recharge ou le connecteur avec la main pendant la recharge.
Si l'équipement ne fonctionne pas correctement conformément aux instructions d'utilisation, veuillez ne pas utiliser cet équipement.

1.2. Fonctionnement

Il est strictement interdit aux enfants ou aux personnes à capacité restreinte de s'approcher du cable de charge pour éviter toute blessure.

La recharge forcee est strictement interdite en cas de defaillance du vehicule electrique ou de la station de recharge.
Le vehicule électrique ne peut être rechargé que lorsque le moteur est coupé et à l'arrêt.
Il est strictement interdirit d'utiliser le cable de charge lorsque l'adaptateur de charge ou les cables de charge

dont defectueux, fissures, uses, cassés ou que les cables de charge sont visibles. Si vous constatéz un defaulted, veuillez contacter le fournisseur.

En cas de pluie ou de tonnerre, veuilles recharger avec précaution.
Le cable de charge est uniquement destiné à la recharge des vehicules électriques.
Veuillez ne pas immerger le cable de charge dans l'eau.

2. Fonctionnalités

• La prise de recharge et le connecteur sont conformes à la norme IEC 62196-2
• Gaine TPU robuste et durable
• La station de recharge est étanche selon la norme IP55 pour une utilisation en extérieur.
  Longue durée de vie : Durée de vie mécanique du connecteur (hors charge) > 10000 fois
• Résistance élevée aux forces externes

3. Contenu de la livraison

Cable de charge pour vehicules electriques (1 piece)
Guide d'installation rapide (1 piece)

4. Caractéristiques techniques

Câble	Type	Gaine TPU
	Longueur	Disponible en 3 m, 5 m, 7,5 m et 10 m
	Câble	5G2,5mm² (16 A) / 5G6mm² (32 A)
	Couleur	Noir
Norme de conception	Connecteur	EN 62196-2 Type 2
	Tension nominale	240 / 415 VCA
	Puisance nominale	7,4 kW / 11 kW / 22 kW
Caractéristiques électriques	Courant nominal	16 A / 32 A
	Nb. de phase	Monophasé / triphasé (1 / 3 phases)
	Résistance de contact	0,5 mΩ (max.)
	Résistance d'isolement	1000 MΩ (min.) / 500 VCC
	Tension de claquage	2000 V
	Température de service	-30 °C ~ +50 °C
Caractéristiques environnementales	Humidité de service	5 – 95 %, sans condensation
	Norme d'inflammabilité	UL 94 V-0
	Indice de protection	IP55
Caractéristiques mécaniques	Durée de vie mécanique du connecteur	> 10 000 fois

5. Installation

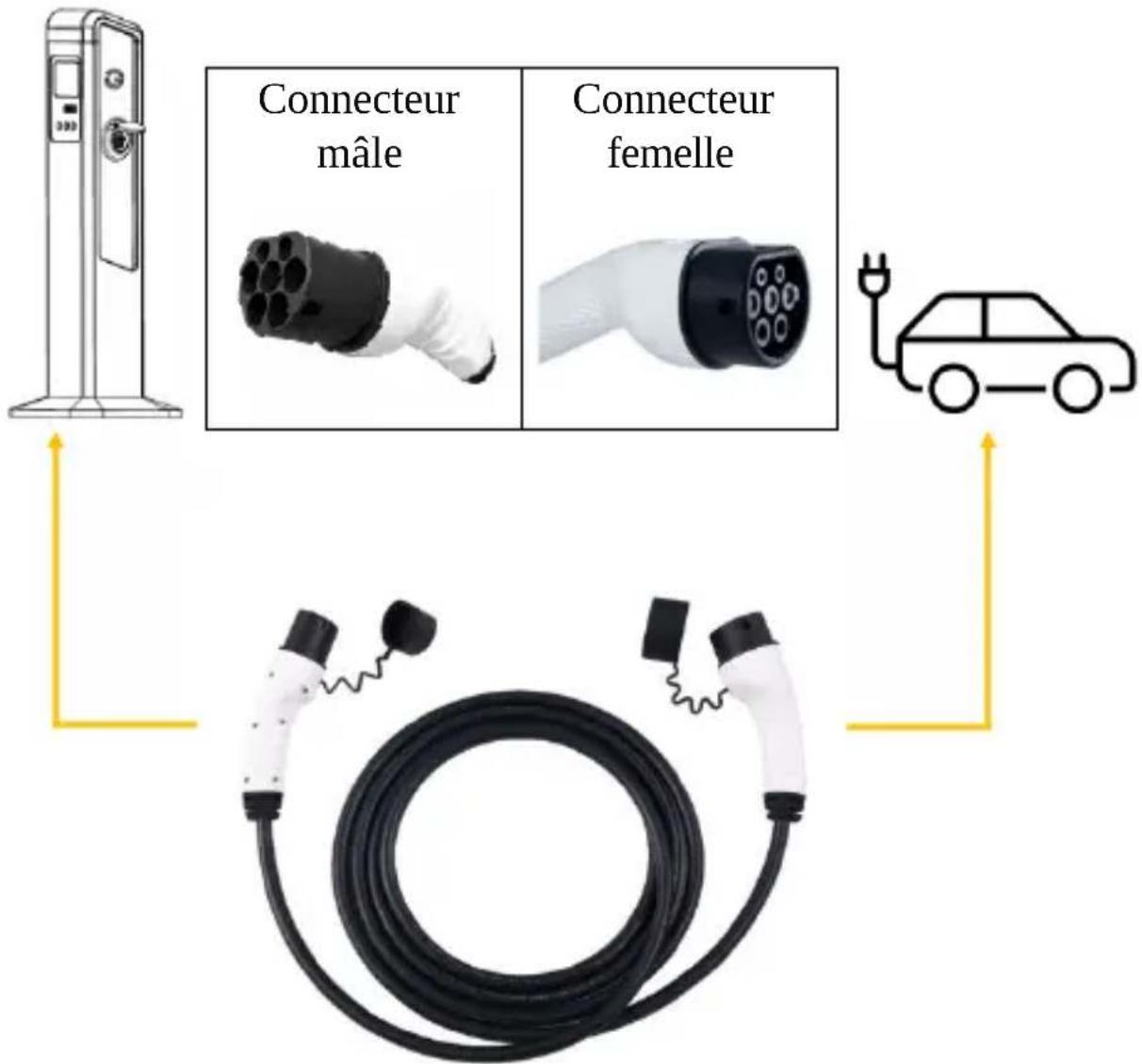

Veuillez notes que le cable de charge comporte deux (2) connecteurs.

Le connecteur mâle est connecté à la station de recharge tandis que le connecteur femelle est connecté au vehicule électrique.

Numéro du modele	Gaine	Description	Caracteristiques électriques	Caracteristiques du cable
DK-1P32-XXX	TPU	Type 2 versType 2Câble de charge pour vehicules électriques(droit)	monophasé / 240V / 32A /7,4kW	3 x 6 mm2+1 x 0,75mm2
DK-3P16-XXX	TPU	Type 2 versType 2Câble de charge pour vehicules électriques(droit)	triphasé/ 415V /16A /11kW	5 x 2,5 mm2+1 x 0,75mm2
DK-3P32-XXX	TPU	Type 2 versType 2Câble de charge pour vehicules électriques(droit)	triphasé/ 415V /32A /22kW	5 x 6 mm2+1 x 0,75mm2
DK-1P32-S-XXX	TPU	Type 2 versType 2Câble de charge pour vehicules électriques(spiral)	monophasé / 240V / 32A /7,4kW	3 x 6 mm2+2 x 0,5 mm2
DK-3P16-S-XXX	TPU	Type 2 vers Type 2 Câble de charge pour vehicules électriques (spiral)	triphasé / 415 V / 16 A / 11 kW	5 x 2,5 mm² + 2 x 0,5 mm²
DK-3P32-S-XXX	TPU	Type 2 vers Type 2 Câble de charge pour vehicules électriques (spiral)	triphasé / 415 V / 32 A / 22 kW	5 x 6 mm² + 2 x 0,5 mm²
