DK-3P16-100 - Chargeur de batterie Digitus - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Câble de charge pour véhicule électrique
Marque	Digitus
Modèle	DK-3P16-100
Connecteur	Type 2 vers Type 2 (IEC 62196-2)
Longueur du câble	10 m
Gaine	TPU robuste
Tension nominale	415 V (triphasé)
Courant nominal	16 A
Puissance nominale	11 kW
Nombre de phases	Triphasé
Indice de protection	IP55
Température de fonctionnement	-30 °C à +50 °C
Durée de vie mécanique	> 10 000 cycles
Résistance de contact	0,5 mΩ max
Résistance d'isolement	1000 MΩ min / 500 VDC
Norme d'inflammabilité	UL 94 V-0
Section du câble	5 x 2,5 mm² + 1 x 0,75 mm²
Couleur	Noir
Utilisation extérieure	Oui (IP55)
Fonctions principales	Charge de véhicules électriques, sécurité IP55, connecteurs robustes
Entretien et nettoyage	Nettoyer avec un chiffon propre et sec, ne pas immerger, inspection régulière
Sécurité	Ne pas utiliser si endommagé, ne pas démonter, éviter eau, tenir hors de portée des enfants

FOIRE AUX QUESTIONS - DK-3P16-100 Digitus

Quel est le type de connecteur de ce câble ?

Le câble est équipé de connecteurs Type 2 conformes à la norme IEC 62196-2, utilisés pour la recharge des véhicules électriques.

Quelle est la puissance de charge maximale du DK-3P16-100 ?

La puissance nominale est de 11 kW en triphasé (415 V, 16 A).

Puis-je utiliser ce câble par temps de pluie ?

Oui, le câble a un indice de protection IP55, ce qui le rend résistant à la poussière et aux jets d'eau. Cependant, utilisez-le avec précaution et évitez l'immersion.

Quelle est la longueur du câble pour la version DK-3P16-100 ?

Le modèle DK-3P16-100 a une longueur de 10 mètres.

Comment entretenir mon câble de charge ?

Nettoyez-le avec un chiffon propre et sec. Inspectez régulièrement le câble et les connecteurs pour détecter tout dommage. Ne l'immergez pas dans l'eau et remettez les capuchons de protection après usage.

Ce câble est-il compatible avec tous les véhicules électriques ?

Il est compatible avec les véhicules équipés d'une prise Type 2 (norme IEC 62196-2). Vérifiez la prise de votre véhicule avant utilisation.

Quelle est la durée de vie de ce câble ?

La durée de vie mécanique du connecteur est supérieure à 10 000 cycles (hors charge).

Puis-je utiliser une rallonge avec ce câble ?

Non, l'utilisation de rallonges est interdite par le fabricant pour des raisons de sécurité.

Que faire si le câble est endommagé ?

N'utilisez pas le câble s'il présente des fissures, des rayures ou des câbles apparents. Contactez le fournisseur ou le fabricant pour un remplacement.

Ce câble est-il adapté à une station de charge murale ?

Oui, il est conçu pour être connecté à une station de charge (côté mâle) et à un véhicule (côté femelle). Assurez-vous que la station a une prise Type 2.

MODE D'EMPLOI DK-3P16-100 Digitus

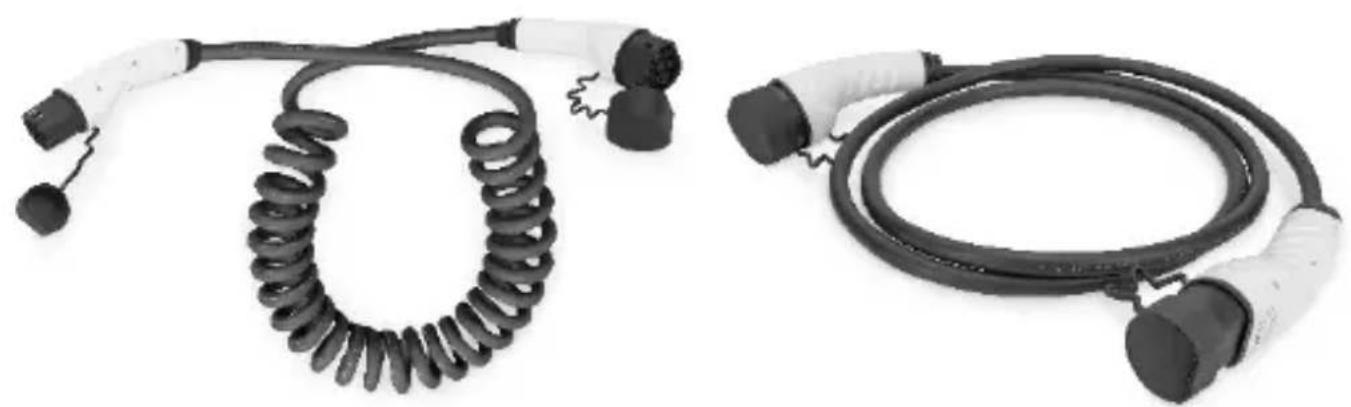

E-Mobility - Câble de Charge Type 2 vers Type 2

Guide d'installation rapide

DK-1P32-050/ DK-1P32-075/ DK-1P32-100/ DK-1P32-S-050/ DK-1P32-S-075/ DK-1P32-S-100/

DK-3P16-050/ DK-3P16-075/ DK-3P16-100/ DK-3P16-S-050/ DK-3P16-S-075/ DK-3P16-S-100/

1. Sécurité et averissements

1.1. Installation & Entretien

Avant de procéder à l'installation, veuilles inspecter visuellement le produit pour vérifier s'il n'a pas été endommagé pendant le transport. S'il est endommagé, veuilles en informer immédiatement le transporteur ou le fabricant.

Ne pas introduire d'objets étrangers, en particulier métalliques, dans la prise de recharge ou les broches du connecteur.
Ne pas marcher sur le cable et ne pas tirer violemment sur le connecteur de charge.
Ne pas utiliser le cable de charge en dehors de sa plage de fonctionnement normale comprise entre -30 et +50^ .
Le cable de charge a un indice IP55 qui lui permet de résister à la poussière et à l'eau. Veuillez l'utiliser avec précaution dans le cadre de cet indice de protection IP55.
L'indice IP55 est uniquement garanti lorsque les produits sont utilisés avec des prises de vehicules dont l'indice de protection est supérieur ou égal à IP55.
Lorsque le produit est utilisé avec des prises de vehicule dont l'indice de protection est inférieur à IP55, il convient de vérifier les specifications de l'indice de protection le moins élevé.

Veuillez ne pas démonter le capuchon de protection. Afin de protégger le connecteur de charge de l'humidité et de la saleté, il convient de remettre les capuchons de protection après chaque utilisation.
Veuillez ne pas débrancher le connecteur de la prise du vehicule électrique lorsque vous effectuez la recharge.
Les adaptateurs supplémentaires, y compris les convertisseurs, ne peuvent pas etre utilisés avec ce cable.
Les rallonges ne peuvent pas etre utiliserles avec ce cable.
La longueur maximale du cable ne doit pas dépasser 5 m lorsqu'il est utilisé en Suisse.
Veuillez vous assurer que les connecteurs de charge et le cable ne présenteaucun signede rayure,de rouille ou de fêlore avant de les utiliser.
Avant de recharger, veuillez vous assurez que la fiche d'alimentation et la prise sont compatibles avec les connecteurs IEC 62196-2.
Ne PAS introduire les doigts dans la prise de recharge.
Utilisez le produit dans des conditions normales, loin des matériaux abrasifs à haute température ou de toute source de chaleur.
Veuillez vous assurez que le connecteur est entièrement inséré (jusqu'à ce qu'il s'enclença) dans la prise de recharge du vehicule.
Il est recommandé de procéder régulièrement à une inspection de sécurité du cable.

Ne pas essayer de démonter, réparer ou modifier le cable de charge par soi-même. En cas de besoin d'entretien ou de modifications, veuilles contacter le fabriquant. Une utilisation incorrecte peut endommager l'équipement.
Ne pas entreposer de matériaux inflammables, explosifs ou combustibles, de produits chimiques, de vapeur combustible et d'autres marchandises dangereuses à proximé de ce cable de charge, car cela pourrait entraîner un risque d'incendie.
Veuillez maintainir la station de recharge propre et sèche et l'essayer avec un chiffon propre et sec si elle est souillée. Ne pas touchez la prise de recharge ou le connecteur avec la main pendant la recharge.
Si l'opération ne fonctionne pas correctement conformément aux instructions d'utilisation, veuillez ne pas utiliser cet équipement.

1.2. Fonctionnement

Il est strictement interdirit aux enfants ou aux personnes à capacité restreinte de s'approcher du cable de charge pour éviter toute blessure.
La recharge forcee est strictement interdite en cas de defaillance du vehicule electrique ou de la station de recharge.
Le vehicule electrique ne peut etre rechargé que lorsque le moteur est coupé et a l'arrêt.
Il est strictement interdit d'utiliser le cable de charge lorsque l'adaptateur de charge ou les cables de charge

dont defectueux, fissures, uses, cassés ou que les cables de charge sont visibles. Si vous constatéz un défaut, veuillez contacter le fournisseur.

En cas de pluie ou de tonnerre, veuilles recharger avec précaution.
Le cable de charge est uniquement destiné à la recharge des vehicules électriques.
Veuillez ne pas immerger le cable de charge dans l'eau.

2. Fonctionnalités

• La prise de recharge et le connecteur sont conformes à la norme IEC 62196-2
• Gaine TPU robuste et durable
• La station de recharge est étanche selon la norme IP55 pour une utilisation en extérieur.
  Longue durée de vie : Durée de vie mécanique du connecteur (hors charge) > 10000 fois
• Résistance élevée aux forces externes

3. Contenu de la livraison

Cable de charge pour vehicules electriques (1 piece)
Guide d'installation rapide (1 piece)

4. Caractéristiques techniques

Câble	Type	Gaine TPU
	Longueur	Disponible en 3 m, 5 m, 7,5 m et 10 m
	Câble	5G2,5mm² (16 A) / 5G6mm² (32 A)
	Couleur	Noir
Norme de conception	Connecteur	EN 62196-2 Type 2
Caractéristiques electriques	Tension nominale	240 / 415 VCA
	Puisance nominale	7,4 kW / 11 kW / 22 kW
	Courant nominal	16 A / 32 A
	Nb. de phase	Monophasé / triphasé (1 / 3 phases)
	Résistance de contact	0,5 mΩ (max.)
	Résistance d'isolement	1000 MΩ (min.) / 500 VCC
	Tension de claquage	2000 V
Caractéristiques environnementales	Température de service	-30 °C ~ +50 °C
	Humidité de service	5 – 95 %, sans condensation
	Norme d'inflammabilité	UL 94 V-0
	Indice de protection	IP55
Caractéristiques mécaniques	Durée de vie mécanique du connecteur	> 10 000 fois

5. Installation

Veuillez noter que le cable de charge comporte deux (2) connecteurs.

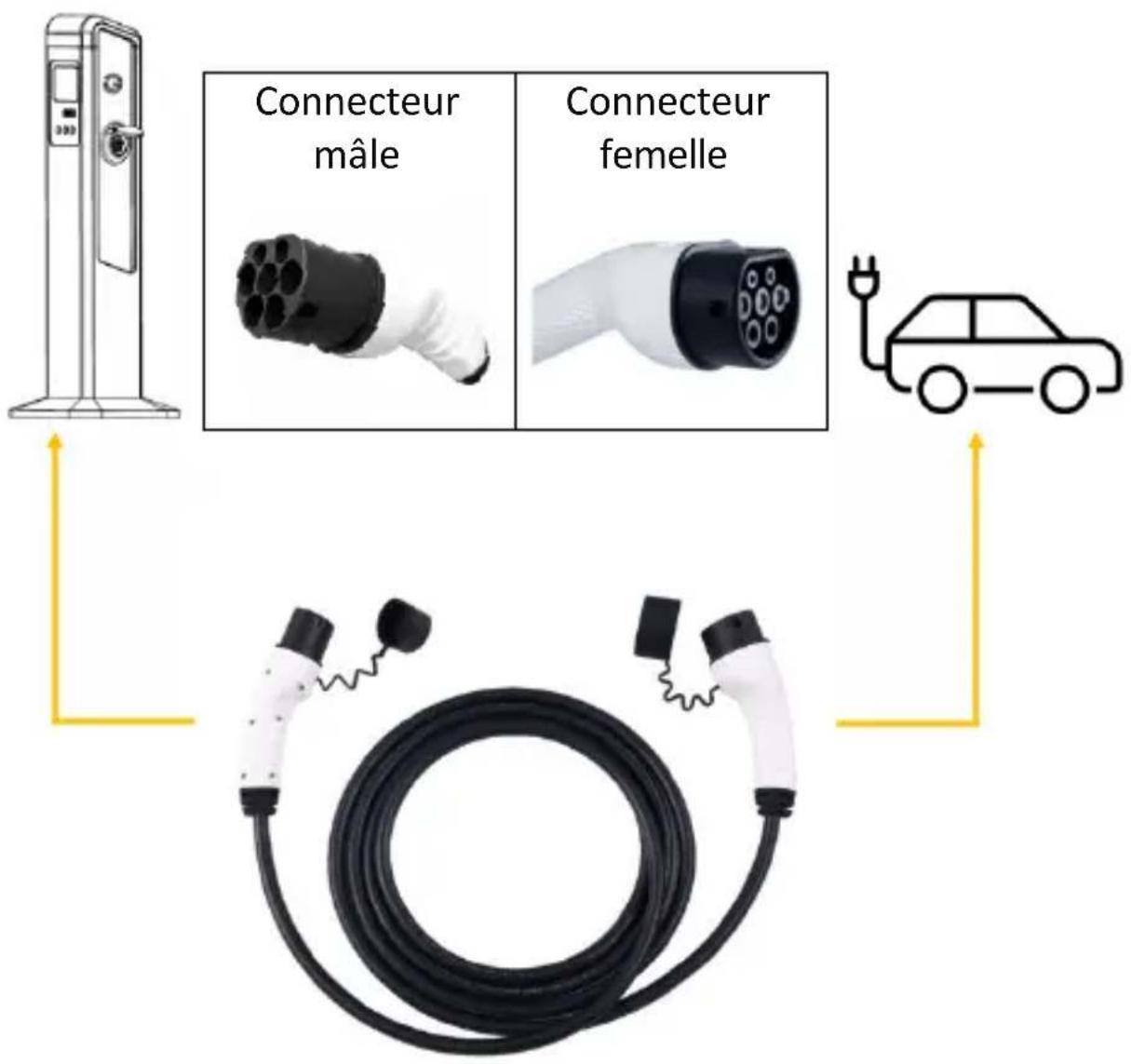

Le connecteur male est connecté à la station de recharge tandis que le connecteur femelle est connecté au vehicule电量.

Numéro du modele	Gaine	Description	Caracteristiques électriques	Caracteristiques du cable
DK-1P32-XXX	TPU	Type 2 versType 2Câble de charge pour vehicules électriques(droit)	monophasé / 240V / 32A /7,4kW	3 x 6 mm2+1 x 0,75mm2
DK-3P16-XXX	TPU	Type 2 versType 2Câble de charge pour vehicules électriques(droit)	triphasé/ 415V /16A /11kW	5 x 2,5 mm2+1 x 0,75mm2
DK-3P32-XXX	TPU	Type 2 versType 2Câble de charge pour vehicules électriques(droit)	triphasé/ 415V /32A /22kW	5 x 6 mm2+1 x 0,75mm2
DK-1P32-S-XXX	TPU	Type 2 versType 2Câble de charge pour vehicules électriques(spiral)	monophasé / 240V / 32A /7,4kW	3 x 6 mm2+2 x 0,5 mm2
DK-3P16-S-XXX	TPU	Type 2 vers Type 2 Câble de charge pour vehicules électriques (spiral)	triphasé / 415 V / 16 A / 11 kW	5 x 2,5 mm² + 2 x 0,5 mm²
DK-3P32-S-XXX	TPU	Type 2 vers Type 2 Câble de charge pour vehicules électriques (spiral)	triphasé / 415 V / 32 A / 22 kW	5 x 6 mm² + 2 x 0,5 mm²

Assmann Electronic GmbH déclare par la présente que la Déclaration de Conformité est incluse dans la livraison. Dans le cas contraire, demandez l'envoi de la Déclaration de Conformité par courrier postal adressé au fabricant à l'adresse indiquée ci-dessous.

www.assmann.com

Assmann Electronic GmbH

Auf dem Schuffel 3

58513 Lüdenscheid

Allemagne
