Type de produit	Câble de charge pour véhicule électrique
Marque	Digitus
Modèle	DK-3P32-075
Longueur	7,5 m
Type de connecteur	Type 2 (IEC 62196-2)
Configuration	Triphasé
Tension nominale	415 V CA
Courant nominal	32 A
Puissance nominale	22 kW
Section du câble	5 x 6 mm² + 1 x 0,75 mm²
Gaine	TPU (polyuréthane thermoplastique)
Indice de protection	IP55
Température de fonctionnement	-30 °C à +50 °C
Norme d'inflammabilité	UL 94 V-0
Durée de vie mécanique du connecteur	> 10 000 cycles
Poids (estimé)	Environ 2,5 kg
Fonctions principales	Recharge de véhicules électriques, compatible avec stations de recharge et véhicules équipés de prise Type 2
Sécurité	Ne pas immerger, ne pas utiliser si endommagé, éviter tout contact avec objets métalliques, ne pas utiliser de rallonge ou adaptateur
Entretien	Nettoyer avec un chiffon sec, inspection régulière des connecteurs et du câble
Réparabilité	Ne pas démonter ni réparer soi-même, contacter le fabricant
Contenu de la livraison	1 câble de charge, 1 guide d'installation rapide
Pays d'origine	Allemagne (Assmann Electronic GmbH)
Garantie	Généralement 2 ans (non spécifiée dans le manuel)

FOIRE AUX QUESTIONS - DK-3P32-075 Digitus

Comment installer le câble de charge ?

Branchez le connecteur mâle à la station de recharge et le connecteur femelle au véhicule. Assurez-vous que les connecteurs sont entièrement insérés jusqu'au déclic. Ne pas utiliser de rallonge ou d'adaptateur.

Puis-je utiliser ce câble en extérieur ?

Oui, le câble a un indice de protection IP55, ce qui le rend résistant à la poussière et aux jets d'eau. Utilisez-le avec précaution et remettez les capuchons après usage.

Quelle est la puissance de charge maximale ?

La puissance nominale est de 22 kW en triphasé (415 V, 32 A). En monophasé, elle est de 7,4 kW selon le modèle.

Est-ce que je peux utiliser une rallonge ?

Non, les rallonges sont interdites. Utilisez uniquement le câble fourni sans extension.

Que faire si le câble est endommagé ?

N'utilisez pas le câble s'il présente des fissures, coupures ou usures. Contactez le fabricant pour un remplacement. Ne tentez pas de réparer vous-même.

Le câble est-il compatible avec tous les véhicules électriques ?

Il est compatible avec les véhicules équipés d'une prise Type 2 selon la norme IEC 62196-2. Vérifiez la compatibilité de votre véhicule.

Comment nettoyer le câble ?

Nettoyez avec un chiffon propre et sec. Ne pas utiliser de produits chimiques ou immerger dans l'eau. Gardez les connecteurs propres.

Puis-je utiliser le câble par temps de pluie ?

Oui, grâce à l'indice IP55, il peut être utilisé sous la pluie. Cependant, évitez les orages et utilisez avec précaution.

Quelle est la longueur du câble ?

Le modèle DK-3P32-075 a une longueur de 7,5 mètres. D'autres longueurs (3 m, 5 m, 10 m) sont disponibles.

Le connecteur est-il verrouillé pendant la charge ?

Oui, le connecteur s'enclenche automatiquement. Ne pas débrancher pendant la charge. Déverrouillez le véhicule avant de débrancher.

MODE D'EMPLOI DK-3P32-075 Digitus

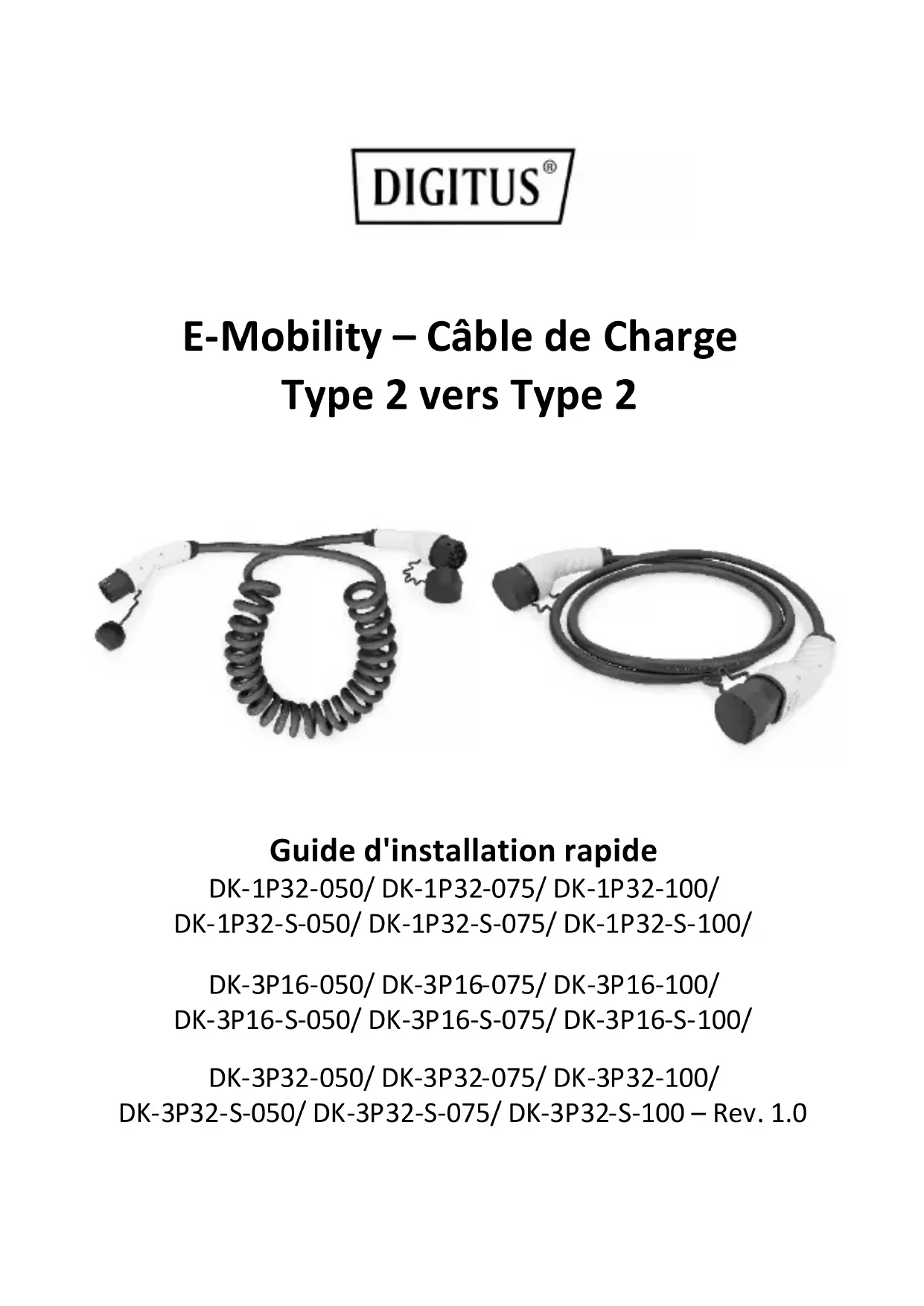

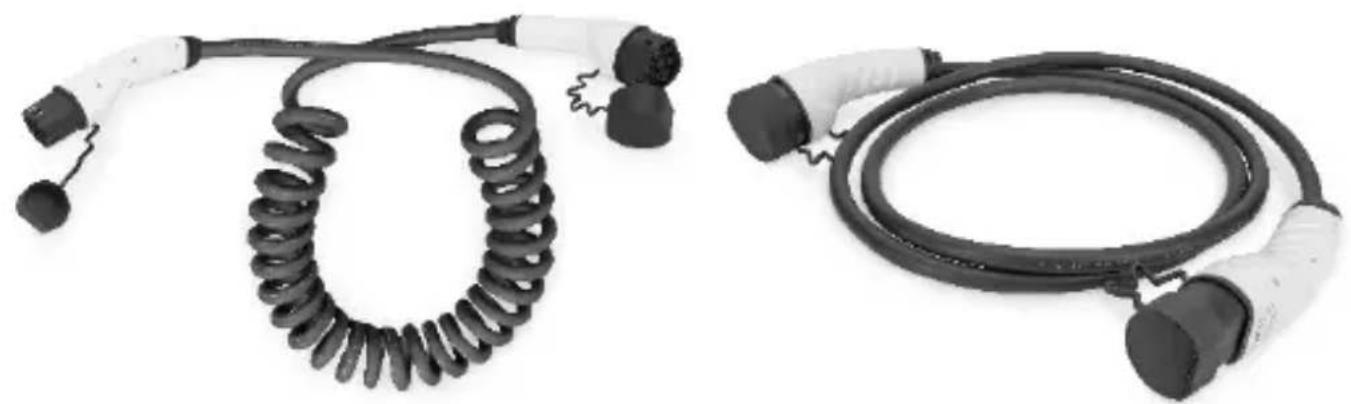

E-Mobility - Câble de Charge Type 2 vers Type 2

Guide d'installation rapide

DK-1P32-050/ DK-1P32-075/ DK-1P32-100/ DK-1P32-S-050/ DK-1P32-S-075/ DK-1P32-S-100/

DK-3P16-050/ DK-3P16-075/ DK-3P16-100/ DK-3P16-S-050/ DK-3P16-S-075/ DK-3P16-S-100/

1. Sécurité et averissements

1.1. Installation & Entretien

Avant de procéder à l'installation, veuilles inspecter visuellement le produit pour vérifier s'il n'a pas été endommagé pendant le transport. S'il est endommagé, veuilles en informer immédiatement le transporter ou le fabricant.

Ne pas introduire d'objets étrangers, en particulier métalliques, dans la prise de recharge ou les broches du connecteur.
Ne pas marcher sur le cable et ne pas tirer violemment sur le connecteur de charge.
Ne pas utiliser le cable de charge en dehors de sa plage de fonctionnement normale comprise entre -30 et +50^ .
Le cable de charge a un indice IP55 qui lui permet de résister à la poussière et à l'eau. Veuillez l'utiliser avec précaution dans le cadre de cet indice de protection IP55.
L'indice IP55 est uniquement garanti lorsque les produits sont utilisés avec des prises de vehicules dont l'indice de protection est supérieur ou égal à IP55.
Lorsque le produit est utilisé avec des prises de vehicule dont l'indice de protection est inférieur à IP55, il convient de vérifier les specifications de l'indice de protection le moins élevé.

Veuillez ne pas démonter le capuchon de protection. Afin de protégger le connecteur de charge de l'humidité et de la saleté, il convient de remettre les capuchons de protection après chaque utilisation.
Veuillez ne pas débrancher le connecteur de la prise du vehicule électrique lorsque vous effectuez la recharge.
Les adaptateurs supplémentaires, y compris les convertisseurs, ne peuvent pas etre utilisés avec ce cable.
Les rallonges ne peuvent pas etre utiliserles avec ce cable.
La longueur maximale du cable ne doit pas dépasser 5 m lorsqu'il est utilisé en Suisse.
Veuillez vous assurer que les connecteurs de charge et le cable ne présenteaucun signede rayure,de rouille ou de fêlore avant de les utiliser.
Avant de recharger, veuillez vous assurez que la fiche d'alimentation et la prise sont compatibles avec les connecteurs IEC 62196-2.
Ne PAS introduire les doigts dans la prise de recharge.
Utilisez le produit dans des conditions normales, loin des matériaux abrasifs à haute température ou de toute source de chaleur.
Veuillez vous assurez que le connecteur est entièrement inséré (jusqu'à ce qu'il s'enclença) dans la prise de recharge du vehicule.
Il est recommandé de procéder régulièrement à une inspection de sécurité du cable.

Ne pas essayer de démonter, réparer ou modifier le cable de charge par soi-même. En cas de besoin d'entretien ou de modifications, veuilles contacter le fabriquant. Une utilisation incorrecte peut endommager l'équipement.
Ne pas entreposer de matériaux inflammables, explosifs ou combustibles, de produits chimiques, de vapeur combustible et d'autres marchandises dangereuses à proximé de ce cable de charge, car cela pourrait entraîner un risque d'incendie.
Veuillez maintainir la station de recharge propre et sèche et l'essayer avec un chiffon propre et sec si elle est souillée. Ne pas touchez la prise de recharge ou le connecteur avec la main pendant la recharge.
Si l'équipement ne fonctionne pas correctement conformément aux instructions d'utilisation, veuillez ne pas utiliser cet équipement.

1.2. Fonctionnement

Il est strictement interdit aux enfants ou aux personnes à capacité restreinte de s'approcher du cable de charge pour éviter toute blessure.

La recharge forcee est strictement interdite en cas de defaillance du vehicule electrique ou de la station de recharge.
Le vehicule électrique ne peut être rechargé que lorsque le moteur est coupé et à l'arrêt.
Il est strictement interdirit d'utiliser le cable de charge lorsque l'adaptateur de charge ou les cables de charge

dont defectueux, fissures, uses, cassés ou que les cables de charge sont visibles. Si vous constatéz un defaulted, veuillez contacter le fournisseur.

En cas de pluie ou de tonnerre, veuilles recharger avec précaution.
Le cable de charge est uniquement destiné à la recharge des vehicules électriques.
Veuillez ne pas immerger le cable de charge dans l'eau.

2. Fonctionnalités

• La prise de recharge et le connecteur sont conformes à la norme IEC 62196-2
• Gaine TPU robuste et durable
• La station de recharge est étanche selon la norme IP55 pour une utilisation en extérieur.
  Longue durée de vie : Durée de vie mécanique du connecteur (hors charge) > 10000 fois
• Résistance élevée aux forces externes

3. Contenu de la livraison

Cable de charge pour vehicules electriques (1 piece)
Guide d'installation rapide (1 piece)

4. Caractéristiques techniques

Câble	Type	Gaine TPU
	Longueur	Disponible en 3 m, 5 m, 7,5 m et 10 m
	Câble	5G2,5mm² (16 A) / 5G6mm² (32 A)
	Couleur	Noir
Norme de conception	Connecteur	EN 62196-2 Type 2
Caractéristiques electriques	Tension nominale	240 / 415 VCA
	Puisance nominale	7,4 kW / 11 kW / 22 kW
	Courant nominal	16 A / 32 A
	Nb. de phase	Monophasé / triphasé (1 / 3 phases)
	Résistance de contact	0,5 mΩ (max.)
	Résistance d'isolement	1000 MΩ (min.) / 500 VCC
	Tension de claquage	2000 V
Caractéristiques environnementales	Température de service	-30 °C ~ +50 °C
	Humidité de service	5 – 95 %, sans condensation
	Norme d'inflammabilité	UL 94 V-0
	Indice de protection	IP55
Caractéristiques mécaniques	Durée de vie mécanique du connecteur	> 10 000 fois

5. Installation

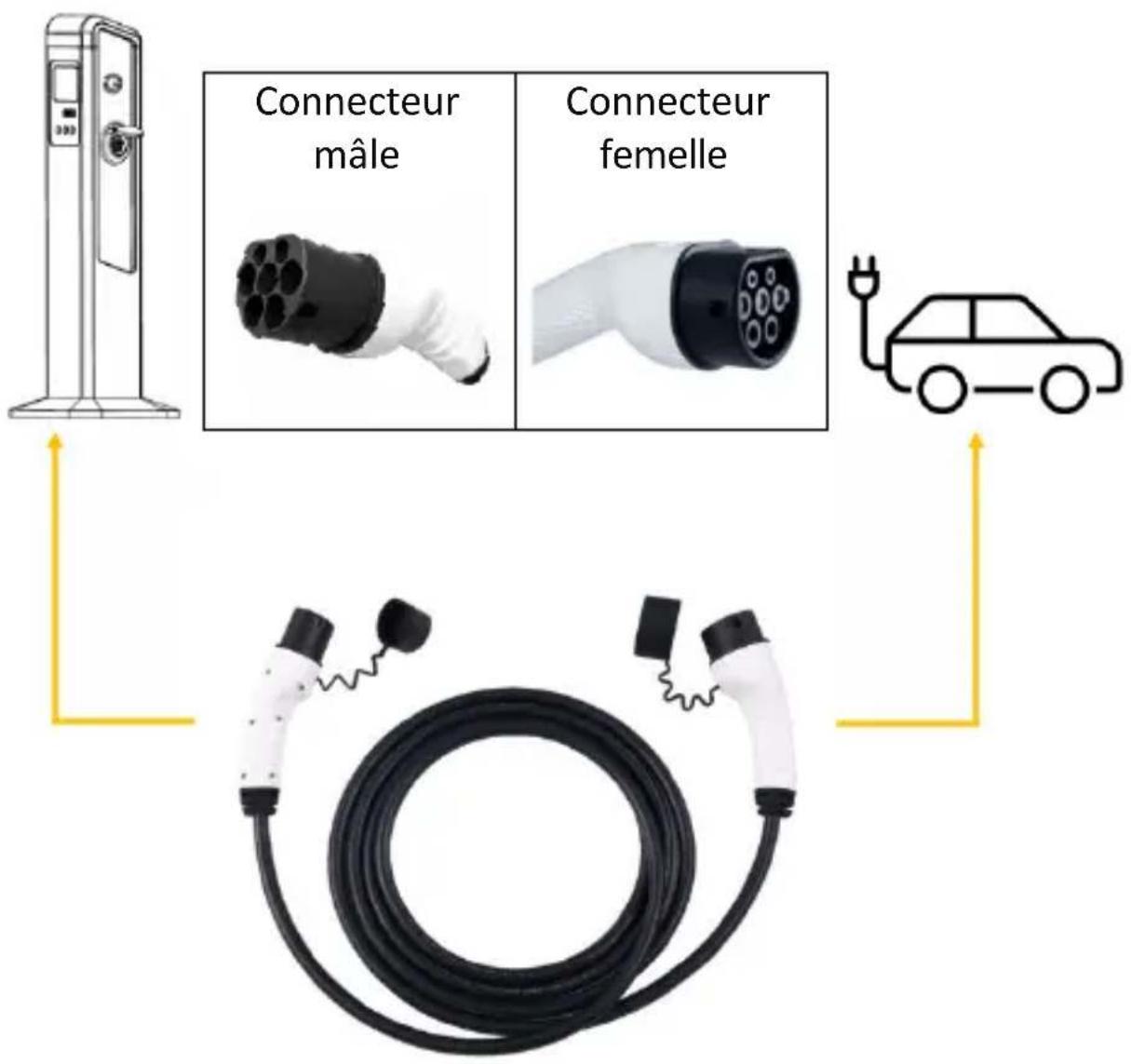

Veuillez noter que le cable de charge comporte deux (2) connecteurs.

Le connecteur male est connecté à la station de recharge tandis que le connecteur femelle est connecté au vehicule电量.

Numéro du modele	Gaine	Description	Caracteristiques électriques	Caracteristiques du cable
DK-1P32-XXX	TPU	Type 2 versType 2Câble de charge pour vehicules électriques(droit)	monophasé / 240V / 32A /7,4kW	3 x 6 mm2+1 x 0,75mm2
DK-3P16-XXX	TPU	Type 2 versType 2Câble de charge pour vehicules électriques(droit)	triphasé/ 415V /16A /11kW	5 x 2,5 mm2+1 x 0,75mm2
DK-3P32-XXX	TPU	Type 2 versType 2Câble de charge pour vehicules électriques(droit)	triphasé/ 415V /32A /22kW	5 x 6 mm2+1 x 0,75mm2
DK-1P32-S-XXX	TPU	Type 2 versType 2Câble de charge pour vehicules électriques(spiral)	monophasé / 240V / 32A /7,4kW	3 x 6 mm2+2 x 0,5 mm2
DK-3P16-S-XXX	TPU	Type 2 vers Type 2 Câble de charge pour vehicules électriques (spiral)	triphasé / 415 V / 16 A / 11 kW	5 x 2,5 mm² + 2 x 0,5 mm²
DK-3P32-S-XXX	TPU	Type 2 vers Type 2 Câble de charge pour vehicules électriques (spiral)	triphasé / 415 V / 32 A / 22 kW	5 x 6 mm² + 2 x 0,5 mm²

Assmann Electronic GmbH déclare par la présente que la Déclaration de Conformité est incluse dans la livraison. Dans le cas contraire, demandez l'envoi de la Déclaration de Conformité par courrier postal adressé au fabricant à l'adresse indiquée ci-dessous.

www.assmann.com

Assmann Electronic GmbH

Auf dem Schüffel 3

58513 Lübenschid

Allemagne
