DK-3P32-S-100 - Chargeur de batterie Digitus - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Câble de charge pour véhicule électrique
Marque	Digitus
Modèle	DK-3P32-S-100
Longueur	10 m (modèle S-100)
Type de connecteur	Type 2 (IEC 62196-2)
Configuration	Triphasé
Courant nominal	32 A
Tension nominale	415 V CA
Puissance nominale	22 kW
Indice de protection	IP55
Température de fonctionnement	-30 °C à +50 °C
Gaine	TPU
Norme d'inflammabilité	UL 94 V-0
Durée de vie mécanique	>10 000 cycles
Section de câble	5G6mm² + 2x0,5mm² (pour spiral)
Fonctions principales	Recharge de véhicules électriques avec connecteur Type 2
Entretien et nettoyage	Nettoyage avec un chiffon sec ; inspection régulière
Sécurité	Ne pas utiliser en cas de dommage, ne pas immerger, ne pas réparer soi-même
Pièces détachées et réparabilité	Non fournies ; ne pas démonter, contacter le fabricant
Informations générales	Conforme à la norme IEC 62196-2 ; conçu pour une utilisation en extérieur

FOIRE AUX QUESTIONS - DK-3P32-S-100 Digitus

Quelle est la puissance maximale du câble DK-3P32-S-100 ?

La puissance maximale est de 22 kW en configuration triphasée (32 A sous 415 V).

Puis-je utiliser ce câble avec une prise monophasée ?

Non, ce câble est conçu pour une alimentation triphasée. Une utilisation monophasée réduirait la puissance et pourrait endommager l'équipement.

Quelle est la longueur du câble DK-3P32-S-100 ?

Ce modèle (S-100) a une longueur de 10 mètres. D'autres longueurs sont disponibles (3 m, 5 m, 7,5 m).

Puis-je utiliser une rallonge avec ce câble de charge ?

Non, les rallonges sont interdites par le fabricant pour des raisons de sécurité et de conformité.

Le câble est-il résistant à l'eau ?

Oui, il possède un indice de protection IP55, ce qui le protège contre les projections d'eau et la poussière. Ne pas immerger.

Comment nettoyer le câble de charge ?

Nettoyez-le avec un chiffon sec. N'utilisez pas d'eau, de solvants ou de produits abrasifs.

Que faire si le câble est endommagé ?

Ne pas utiliser le câble. Contactez le fabricant (Assmann Electronic GmbH) ou un professionnel qualifié pour le remplacement.

Puis-je réparer le câble moi-même ?

Non, il est strictement interdit de démonter, réparer ou modifier le câble. Toute intervention doit être effectuée par le fabricant.

Quelle est la plage de température d'utilisation ?

Le câble fonctionne entre -30 °C et +50 °C. Ne pas l'utiliser en dehors de cette plage.

Ce câble est-il compatible avec tous les véhicules électriques ?

Il est compatible avec les véhicules équipés d'une prise Type 2 (IEC 62196-2). Vérifiez la compatibilité de votre véhicule.

MODE D'EMPLOI DK-3P32-S-100 Digitus

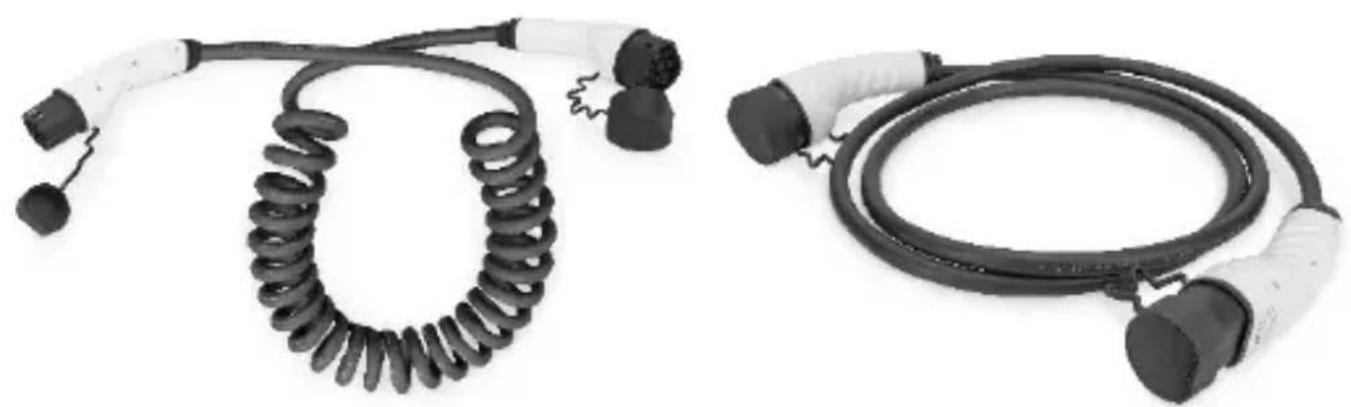

E-Mobility - Câble de Charge Type 2 vers Type 2

Guide d'installation rapide

DK-1P32-050/ DK-1P32-075/ DK-1P32-100/ DK-1P32-S-050/ DK-1P32-S-075/ DK-1P32-S-100/

DK-3P16-050/ DK-3P16-075/ DK-3P16-100/ DK-3P16-S-050/ DK-3P16-S-075/ DK-3P16-S-100/

1. Sécurité et averissements

1.1. Installation & Entretien

Avant de procéder à l'installation, veuilles inspecter visuellement le produit pour vérifier s'il n'a pas été endommagé pendant le transport. S'il est endommagé, veuilles en informer immédiatement le transporteur ou le fabricant.

Ne pas introduire d'objets étrangers, en particulier métalliques, dans la prise de recharge ou les broches du connecteur.
Ne pas marcher sur le cable et ne pas tirer violemment sur le connecteur de charge.
Ne pas utiliser le cable de charge en dehors de sa plage de fonctionnement normale comprise entre -30 et +50^ .
Le cable de charge a un indice IP55 qui lui permet de résister à la poussière et à l'eau. Veuillez l'utiliser avec précaution dans le cadre de cet indice de protection IP55.
L'indice IP55 est uniquement garanti lorsque les produits sont utilisés avec des prises de vehicules dont l'indice de protection est supérieur ou égal à IP55.
Lorsque le produit est utilisé avec des prises de vehicule dont l'indice de protection est inférieur à IP55, il convient de vérifier les specifications de l'indice de protection le moins élevé.

Veuillez ne pas démonter le capuchon de protection. Afin de protégger le connecteur de charge de l'humidité et de la saleté, il convient de remettre les capuchons de protection après chaque utilisation.
Veuillez ne pas débrancher le connecteur de la prise du vehicule électrique lorsque vous effectuez la recharge.
Les adaptateurs supplémentaires, y compris les convertisseurs, ne peuvent pas etre utilisés avec ce cable.
Les rallonges ne peuvent pas etre utiliser es avec ce cable.
La longueur maximale du cable ne doit pas dépasser 5 m lorsqu'il est utilisé en Suisse.
Veuillez vous assurer que les connecteurs de charge et le cable ne présenteaucun signede rayure,de rouille ou de fêlore avant de les utiliser.
Avant de recharger, veuillez vous assurez que la fiche d'alimentation et la prise sont compatibles avec les connecteurs IEC 62196-2.
Ne PAS introduire les doigts dans la prise de recharge.
Utilisez le produit dans des conditions normales, loin des matériaux abrasifs à haute température ou de toute source de chaleur.
Veuillez vous assurez que le connecteur est entièrement inséré (jusqu'à ce qu'il s'enclença) dans la prise de recharge du vehicule.
Il est recommandé de procéder régulièrement à une inspection de sécurité du cable.

Ne pas essayer de démonter, réparer ou modifier le cable de charge par soi-même. En cas de besoin d'entretien ou de modifications, veuilles contacter le fabriquant. Une utilisation incorrecte peut endommager l'équipement.
Ne pas entreposer de matériaux inflammables, explosifs ou combustibles, de produits chimiques, de vapeur combustible et d'autres marchandises dangereuses à proximé de ce cable de charge, car cela pourrait entraîner un risque d'incendie.
Veuillez maintainir la station de recharge propre et sèche et l'essayer avec un chiffon propre et sec si elle est souillée. Ne pas touchez la prise de recharge ou le connecteur avec la main pendant la recharge.
Si l'équipement ne fonctionne pas correctement conformément aux instructions d'utilisation, veuillez ne pas utiliser cet équipement.

1.2. Fonctionnement

Il est strictement interdit aux enfants ou aux personnes à capacité restreinte de s'approcher du cable de charge pour éviter toute blessure.

La recharge forcee est strictement interdite en cas de defaillance du vehicule electrique ou de la station de recharge.
Le vehicule électrique ne peut être rechargé que lorsque le moteur est coupé et à l'arrêt.
Il est strictement interdirit d'utiliser le cable de charge lorsque l'adaptateur de charge ou les cables de charge

dont defectueux, fissures, uses, cassés ou que les cables de charge sont visibles. Si vous constatéz un defaulted, veuillez contacter le fournisseur.

En cas de pluie ou de tonnerre, veuilles recharger avec précaution.
Le cable de charge est uniquement destiné à la recharge des vehicules électriques.
Veuillez ne pas immerger le cable de charge dans l'eau.

2. Fonctionnalités

• La prise de recharge et le connecteur sont conformes à la norme IEC 62196-2
• Gaine TPU robuste et durable
• La station de recharge est étanche selon la norme IP55 pour une utilisation en extérieur.
  Longue durée de vie : Durée de vie mécanique du connecteur (hors charge) > 10000 fois
• Résistance élevée aux forces externes

3. Contenu de la livraison

Cable de charge pour vehicules electriques (1 piece)
Guide d'installation rapide (1 piece)

4. Caractéristiques techniques

Câble	Type	Gaine TPU
	Longueur	Disponible en 3 m, 5 m, 7,5 m et 10 m
	Câble	5G2,5mm² (16 A) / 5G6mm² (32 A)
	Couleur	Noir
Norme de conception	Connecteur	EN 62196-2 Type 2
Caractéristiques electriques	Tension nominale	240 / 415 VCA
	Puisance nominale	7,4 kW / 11 kW / 22 kW
	Courant nominal	16 A / 32 A
	Nb. de phase	Monophasé / triphasé (1 / 3 phases)
	Résistance de contact	0,5 mΩ (max.)
	Résistance d'isolement	1000 MΩ (min.) / 500 VCC
	Tension de claquage	2000 V
Caractéristiques environnementales	Température de service	-30 °C ~ +50 °C
	Humidité de service	5 – 95 %, sans condensation
	Norme d'inflammabilité	UL 94 V-0
	Indice de protection	IP55
Caractéristiques mécaniques	Durée de vie mécanique du connecteur	> 10 000 fois

5. Installation

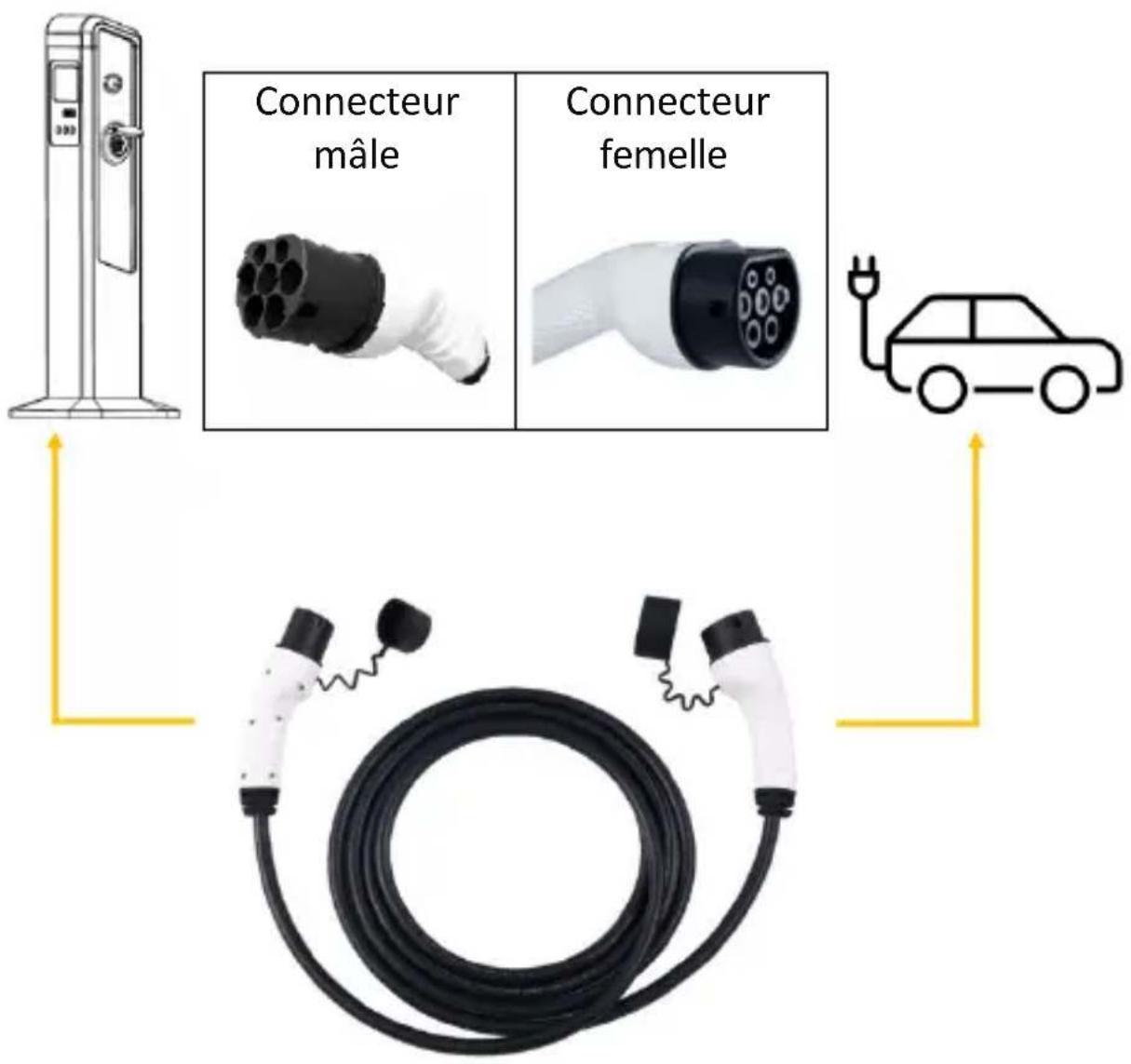

Veuillez noter que le cable de charge comporte deux (2) connecteurs.

Le connecteur male est connecté à la station de recharge tandis que le connecteur femelle est connecté au vehicule电量.

Numéro du modele	Gaine	Description	Caracteristiques électriques	Caracteristiques du cable
DK-1P32-XXX	TPU	Type 2 versType 2Câble de charge pour vehicules électriques(droit)	monophasé / 240V / 32A /7,4kW	3 x 6 mm2+1 x 0,75mm2
DK-3P16-XXX	TPU	Type 2 versType 2Câble de charge pour vehicules électriques(droit)	triphasé/ 415V /16A /11kW	5 x 2,5 mm2+1 x 0,75mm2
DK-3P32-XXX	TPU	Type 2 versType 2Câble de charge pour vehicules électriques(droit)	triphasé/ 415V /32A /22kW	5 x 6 mm2+1 x 0,75mm2
DK-1P32-S-XXX	TPU	Type 2 versType 2Câble de charge pour vehicules électriques(spiral)	monophasé / 240V / 32A /7,4kW	3 x 6 mm2+2 x 0,5 mm2
DK-3P16-S-XXX	TPU	Type 2 vers Type 2 Câble de charge pour vehicules électriques (spiral)	triphasé / 415 V / 16 A / 11 kW	5 x 2,5 mm² + 2 x 0,5 mm²
DK-3P32-S-XXX	TPU	Type 2 vers Type 2 Câble de charge pour vehicules électriques (spiral)	triphasé / 415 V / 32 A / 22 kW	5 x 6 mm² + 2 x 0,5 mm²

Assmann Electronic GmbH déclare par la présente que la Déclaration de Conformité est incluse dans la livraison. Dans le cas contraire, demandez l'envoi de la Déclaration de Conformité par courrier postal adressé au fabricant à l'adresse indiquée ci-dessous.

www.assmann.com

Assmann Electronic GmbH

Auf dem Schuffel 3

58513 Lüdenscheid

Allemagne
