| Type de produit | Câble de charge pour véhicules électriques |
| Marque | Digitus |
| Modèle | DK-1P32-S-075 |
| Connecteur | Type 2 selon IEC 62196-2 |
| Gaine | TPU robuste et durable |
| Longueur | 7,5 m (spiral) |
| Couleur | Noir |
| Alimentation électrique | Monophasé, 240 V CA, 32 A, 7,4 kW |
| Section du câble | 3 × 6 mm² + 2 × 0,5 mm² |
| Indice de protection | IP55 (résistant à la poussière et aux jets d'eau) |
| Température de fonctionnement | -30 °C à +50 °C |
| Humidité de fonctionnement | 5 % à 95 %, sans condensation |
| Norme d'inflammabilité | UL 94 V-0 |
| Durée de vie mécanique du connecteur | > 10 000 cycles |
| Résistance de contact | ≤ 0,5 mΩ |
| Résistance d'isolement | ≥ 1000 MΩ sous 500 V DC |
| Tension de claquage | 2000 V |
| Entretien et nettoyage | Essuyer avec un chiffon propre et sec ; ne pas immerger dans l'eau |
| Sécurité | Ne pas utiliser si endommagé ; ne pas démonter ; éviter objets métalliques dans les connecteurs |
| Pièces détachées et réparabilité | Ne pas réparer soi-même ; contacter le fabricant en cas de défaut |
FOIRE AUX QUESTIONS - DK-1P32-S-075 Digitus
Questions des utilisateurs sur DK-1P32-S-075 Digitus
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Chargeur de batterie au format PDF gratuitement ! Retrouvez votre notice DK-1P32-S-075 - Digitus et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DK-1P32-S-075 de la marque Digitus.
MODE D'EMPLOI DK-1P32-S-075 Digitus

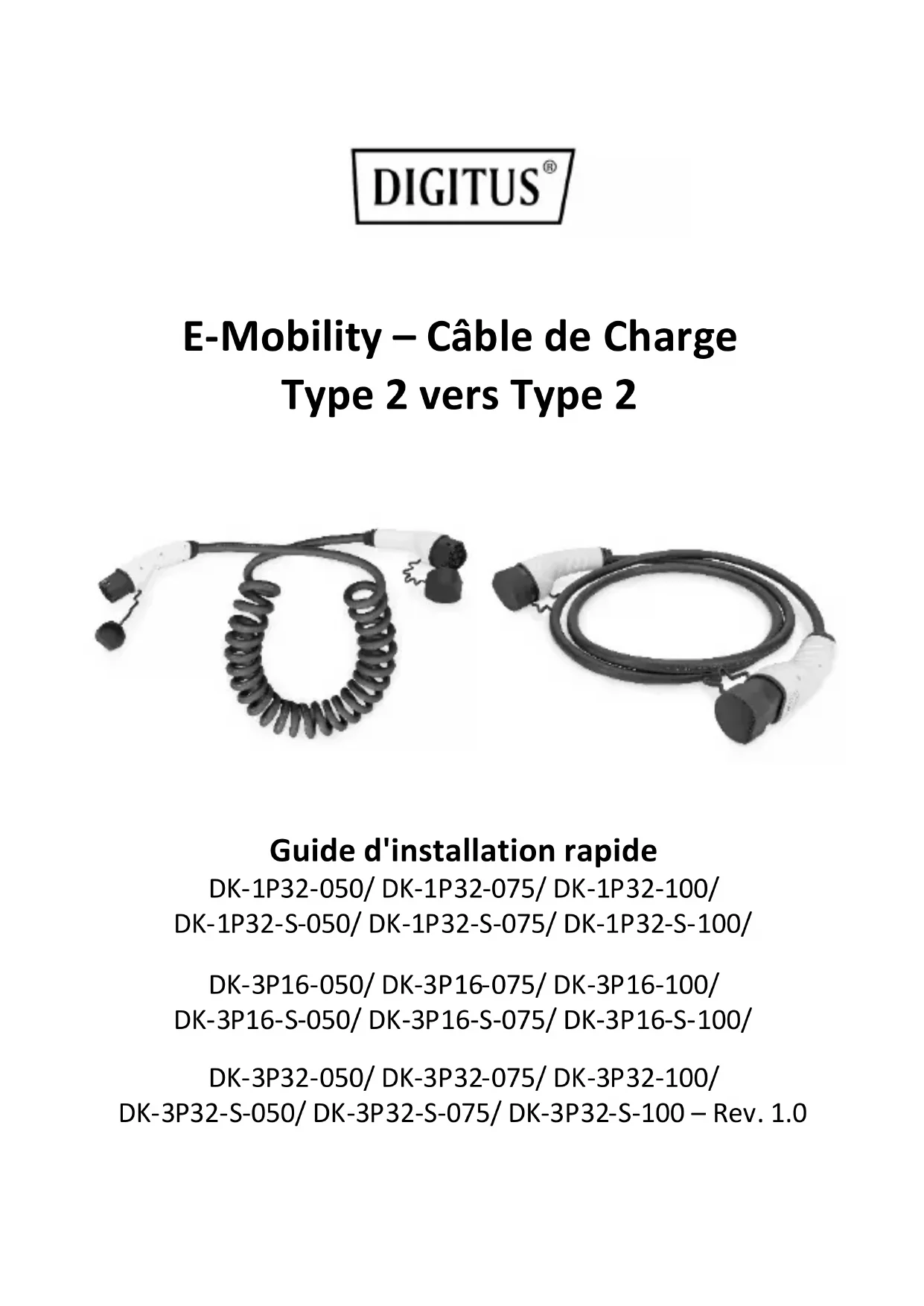

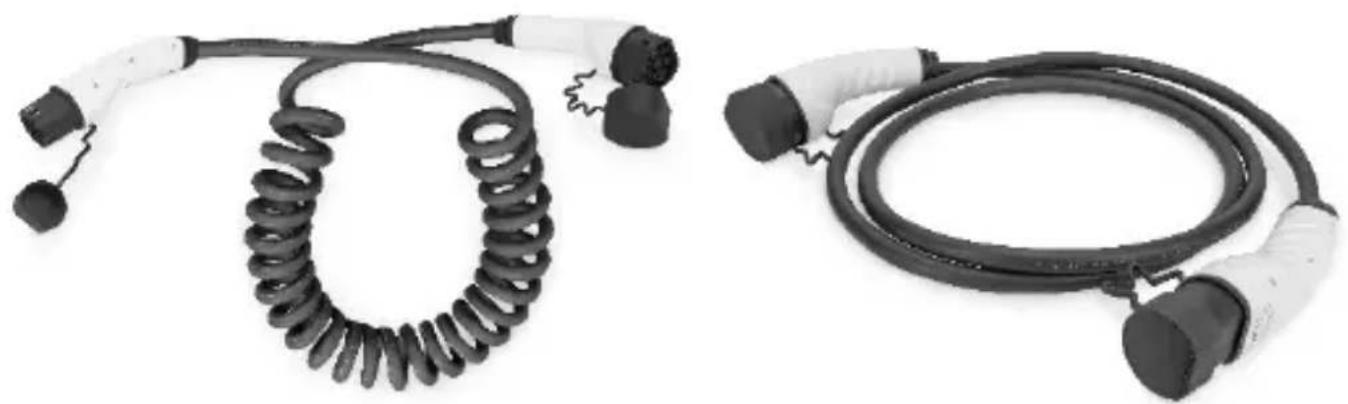

E-Mobility – Câble de Charge Type 2 vers Type 2
Guide d'installation rapide
DK-1P32-050/ DK-1P32-075/ DK-1P32-100/ DK-1P32-S-050/ DK-1P32-S-075/ DK-1P32-S-100/
DK-3P16-050/ DK-3P16-075/ DK-3P16-100/ DK-3P16-S-050/ DK-3P16-S-075/ DK-3P16-S-100/
Veuillez lire attentivement ce manuel avant l'installation et l'utilisation, sinon, cela pourrait interférer avec l'utilisation normale de l'appareil et risquerait même de causer des blessures.
1. Sécurité et avertissements
1.1. Installation & Entretien
Avant de procéder à l'installation, veuillez inspecter visuellement le produit pour vérifier s'il n'a pas été endommagé pendant le transport. S'il est endommagé, veuillez en informer immédiatement le transporteur ou le fabricant.
Ne pas introduire d'objets étrangers, en particulier métalliques, dans la prise de recharge ou les broches du connecteur.
Ne pas marcher sur le câble et ne pas tirer violemment sur le connecteur de charge.
Ne pas utiliser le câble de charge en dehors de sa plage de fonctionnement normale comprise entre -30 et +50°C.
Le câble de charge a un indice IP55 qui lui permet de résister à la poussière et à l'eau. Veuillez l'utiliser avec précaution dans le cadre de cet indice de protection IP55.
L'indice IP55 est uniquement garanti lorsque les produits sont utilisés avec des prises de véhicules dont l'indice de protection est supérieur ou égal à IP55.
Lorsque le produit est utilisé avec des prises de véhicule dont l'indice de protection est inférieur à IP55, il convient de vérifier les spécifications de l'indice de protection le moins élevé.
- Veuillez ne pas démonter le capuchon de protection.
Afin de protéger le connecteur de charge de l'humidité et de la saleté, il convient de remettre les capuchons de protection après chaque utilisation.
Veuillez ne pas débrancher le connecteur de la prise du véhicule électrique lorsque vous effectuez la recharge.
Les adaptateurs supplémentaires, y compris les convertisseurs, ne peuvent pas être utilisés avec ce câble.
Les rallonges ne peuvent pas être utilisées avec ce câble.
La longueur maximale du câble ne doit pas dépasser 5 m lorsqu'il est utilisé en Suisse.
Veuillez vous assurer que les connecteurs de charge et le câble ne présentent aucun signe de rayure, de rouille ou de fêlure avant de les utiliser.
Avant de recharger, veuillez vous assurez que la fiche d'alimentation et la prise sont compatibles avec les connecteurs IEC 62196-2.
Ne PAS introduire les doigts dans la prise de recharge.
Utilisez le produit dans des conditions normales, loin des matériaux abrasifs à haute température ou de toute source de chaleur.
Veuillez vous assurez que le connecteur est entièrement inséré (jusqu'à ce qu'il s'enclenche) dans la prise de recharge du véhicule.
Il est recommandé de procéder régulièrement à une inspection de sécurité du câble.
Ne pas essayer de démonter, réparer ou modifier le câble de charge par soi-même. En cas de besoin d'entretien ou de modifications, veuillez contacter le fabriquant. Une utilisation incorrecte peut endommager l'équipement.
Ne pas entreposer de matériaux inflammables, explosifs ou combustibles, de produits chimiques, de vapeur combustible et d'autres marchandises dangereuses à proximité de ce câble de charge, car cela pourrait entraîner un risque d'incendie.
Veuillez maintenir la station de recharge propre et sèche et l'essuyer avec un chiffon propre et sec si elle est souillée. Ne pas touchez la prise de recharge ou le connecteur avec la main pendant la recharge.
Si l'équipement ne fonctionne pas correctement conformément aux instructions d'utilisation, veuillez ne pas utiliser cet équipement.
1.2. Fonctionnement
Il est strictement interdit aux enfants ou aux personnes à capacité restreinte de s'approcher du câble de charge pour éviter toute blessure.
La recharge forcée est strictement interdite en cas de défaillance du véhicule électrique ou de la station de recharge.
Le véhicule électrique ne peut être rechargé que lorsque le moteur est coupé et à l'arrêt.
Il est strictement interdit d'utiliser le câble de charge lorsque l'adaptateur de charge ou les câbles de charge
sont défectueux, fissurés, usés, cassés ou que les câbles de charge sont visibles. Si vous constatez un défaut, veuillez contacter le fournisseur.
En cas de pluie ou de tonnerre, veuillez recharger avec précaution.
Le câble de charge est uniquement destiné à la recharge des véhicules électriques.
Veuillez ne pas immerger le câble de charge dans l'eau.
2. Fonctionnalités
- La prise de recharge et le connecteur sont conformes à la norme IEC 62196-2
• Gaine TPU robuste et durable - La station de recharge est étanche selon la norme IP55 pour une utilisation en extérieur.
- Longue durée de vie : Durée de vie mécanique du connecteur (hors charge) > 10000 fois
• Résistance élevée aux forces externes
3. Contenu de la livraison
• Câble de charge pour véhicules électriques (1 pièce)
• Guide d'installation rapide (1 pièce)
4. Caractéristiques techniques
| Câble | Type | Gaine TPU |
| Longueur | Disponible en 3 m, 5 m, 7,5 m et 10 m | |
| Câble | 5G2,5mm ^2 (16 A) / 5G6mm ^2 (32 A) | |
| Couleur | Noir | |
| Norme de conception | Connecteur | EN 62196-2 Type 2 |
| Caractéristiques électriques | Tension nominale | 240 / 415 VCA |
| Puissance nominale | 7,4 kW / 11 kW / 22 kW | |
| Courant nominal | 16 A / 32 A | |
| Nb. de phase | Monophasé / triphasé (1 / 3 phases) | |
| Résistance de contact | 0,5 mΩ (max.) | |
| Résistance d'isolement | 1000 MΩ (min.) / 500 VCC | |
| Tension de claquage | 2000 V | |
| Caractéristiques environnement ales | Température de service | -30 °C ~ +50 °C |
| Humidité de service | 5 – 95 %, sans condensation | |
| Norme d'inflammabilité | UL 94 V-0 | |
| Indice de protection | IP55 | |
| Caractéristiques mécaniques | Durée de vie mécanique du connecteur | > 10 000 fois |
5. Installation
Veuillez noter que le câble de charge comporte deux (2) connecteurs.
Le connecteur mâle est connecté à la station de recharge tandis que le connecteur femelle est connecté au véhicule électrique.
Connecteur mâle
Connecteur femelle
| Numéro du modèle | Gaine | Description | Caractéristiques électriques | Caractéristiques du câble |
| DK-1P32-XXX | TPU | Type 2 vers Type 2Câble de charge pour véhicules électriques (droit) | monophasé / 240 V / 32 A / 7,4 kW | 3 × 6 mm^2 + 1 × 0,75 mm^2 |
| DK-3P16-XXX | TPU | Type 2 vers Type 2Câble de charge pour véhicules électriques (droit) | triphasé / 415 V / 16 A / 11 kW | 5 × 2,5 mm^2 + 1 × 0,75 mm^2 |
| DK-3P32-XXX | TPU | Type 2 vers Type 2Câble de charge pour véhicules électriques (droit) | triphasé / 415 V / 32 A / 22 kW | 5 × 6 mm^2 + 1 × 0,75 mm^2 |
| DK-1P32-S-XXX | TPU | Type 2 vers Type 2Câble de charge pour véhicules électriques (spiral) | monophasé / 240 V / 32 A / 7,4 kW | 3 × 6 mm^2 + 2 × 0,5 mm^2 |
| DK-3P16-S-XXX | TPU | Type 2 versType 2Câble de charge pour véhicules électriques (spiral) | triphasé / 415 V / 16 A / 11 kW | 5 x 2,5 mm2+ 2 x 0,5 mm2 |
| DK-3P32-S-XXX | TPU | Type 2 versType 2Câble de charge pour véhicules électriques (spiral) | triphasé / 415 V / 32 A / 22 kW | 5 x 6 mm2 + 2 x 0,5 mm2 |
Assmann Electronic GmbH déclare par la présente que la Déclaration de Conformité est incluse dans la livraison. Dans le cas contraire, demandez l'envoi de la Déclaration de Conformité par courrier postal adressé au fabricant à l'adresse indiquée ci-dessous.
www.assmann.com
Assmann Electronic GmbH
Auf dem Schüffel 3
58513 Lüdenscheid
Allemagne
