MODE D'EMPLOI DCS-60 D-LINK
Le boîtier de caméra DCS-60 est en aluminium moulé, peint par poudrage avec une finition anthracite. Il est conçu et fabriqué conformément aux normes techniques les plus avancées et répond à la nome d'indice de protection IP 44. Ce boîtier est fourni avec un support réglable entièrement géré par câble (un chemin de câbles est dissimulé dans le support)..

II. Montage du DCS-60
- Utilisez la partie arrière du support (D) pour marquer la position des trous de fixation (H) sur le mur. Retirez le support de fixation et percez les trous nécessaires..
- Fixez le bras du support au mur à l'aide des prises et des vis fournies.
- Acheminez les câbles du boîtier principal (C) par l'orifice de la plaque de fixation (E) du support (D), puis par la prise murale (A) ou la prise du support (B) jusqu'au chemin dissimulé dans le support..
- Fixez le boîtier principal (C) à la plaque de fixation (E) du support à l'aide des 4 vis inoxydables 1/4" x 14,7 mm (F) fournies.
- Desserrez la vis (G) du support pour effectuer un panoramique diagonal avec le boîtier. Placez le boîtier de sorte à obtenir une zone de couverture appropriée, puis serrez les deux vis pour le fixer.

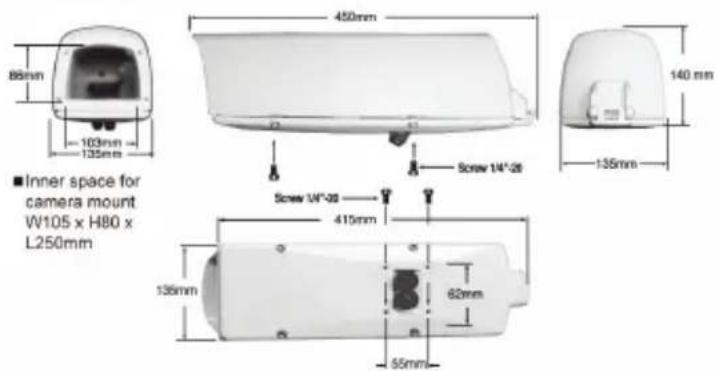

Fig.3 Dimension

3 Tableau de régulation thermique 8
4 Vis de fixation captives
4 Plate-forme de montage de la caméra
8 Câbles du chauffage et du ventilateur, Conducteur de terre
5 Bornier
9 Conducteur de terre
10 Ventilateur
- Desserrez les 3 vis de fixation captives (C) et retirez le couvercle du boîtier (A) de sa base (B).
- Desserrez les 4 vis en trou de serrure (F), puis faites glisser la plate-forme de la caméra (G) et retirez-la de la base du boîtier (B).
- Installez la caméra (H) sur la plate-forme (G) à l'aide de la vis UNC 1/4" (I) fournie et assurez-vous que la plaque isolante (J) est installée entre la plate-forme et la caméra. Vérifiez systématiquement que la caméra est fermement fixée à la plate-forme.
- Raccordez le câble d'alimentation de la caméra/du chauffage au bornier arrière (E) via le premier conduit de câbles (D). Reportez-vous au schéma de câblage illustré à la section IV pour connaître la signification des bornes.
- Raccordez le câble vidéo à la caméra via le deuxième conduit de câbles (D).
REMARQUE IMPORTANTE:

DÉBRANCHEZ TOUJOURS LA PARTIE SUPÉRIEURE DU CONDUCTEUR DE TERRE DU CONDUCTEUR DE BASE LORSQUE VOUS DÉMONTEZ LE BOÎTIER. LORSQUE VOUS REMONTEZ LE BOÎTIER, N'OUBLIEZ PAS DE REBRANCHER LES PARTIES SUPÉRIEURE ET INFÉRIEURE.
IV. Schéma de câblage
La figure 5 illustre le schéma de câblage interne du DCS-60 pour le dispositif de désembuage de la vitre. Le cas échéant, un bornier de rechange à 6 voies est disponible à l'arrière du boîtier pour les connexions de la caméra et de l'objectif. Le circuit est identifié comme suit:
TB.1 Bornier à 6 voies
TB.2 Bornier à 3 voies
FTB.1 Bornier avec fusible
FS.1 Fusible 3 A
STAT.1 Thermostat 28 °C
STAT.2 Thermostat 35 °C
H.1 Chauffage
B.2 Ventilateur
P.C.B.1 Tableau de régulation thermique

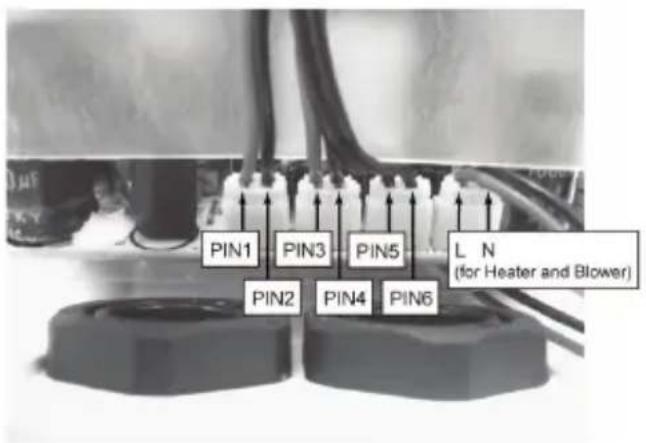

Fig.6 illustre les connecteurs TB.1
- Les broches 1, 2 et 3, 4 fournissent une sortie 12 V CC pour le moteur de l'objectif, la lampe infrarouge, la sirène ou le haut-parleur. Si ces éléments ne sont pas utilisés, débranchez le câble du connecteur.
- La broche 5, 6 fournit une sortie 12 V CC pour la caméra.

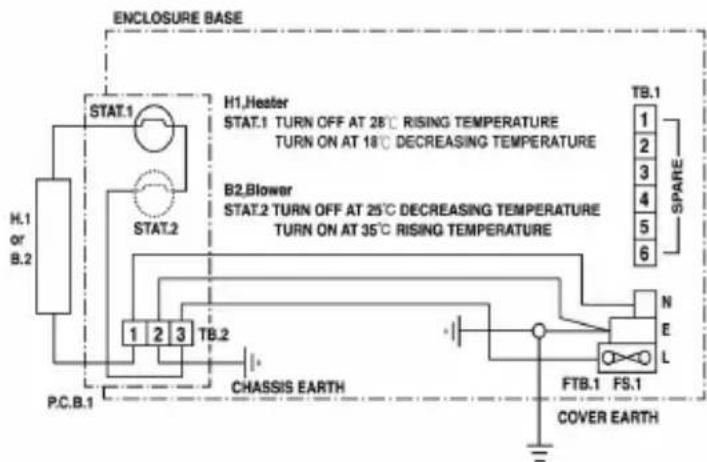

Fig.5 Schéma de câblage du DCS-60


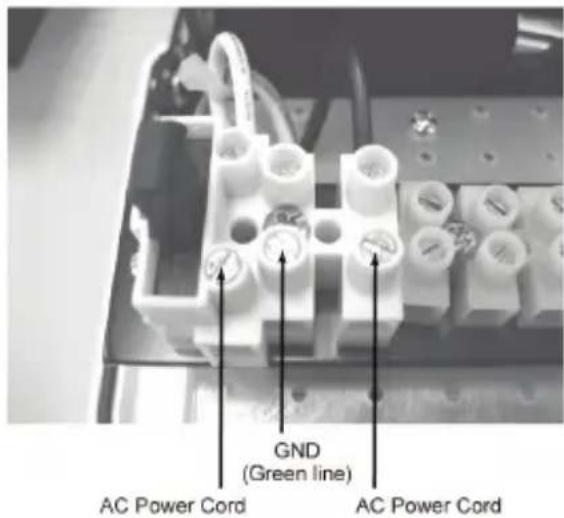

La figure 7 illustre comment raccorder le cordon d'alimentation au connecteur FTB.1.
