Marque	SIME
Modèle	AR
Type de produit	Chaudière en fonte à mazout
Catégorie	Chaudière de chauffage central
Combustible	Mazout (fioul)
Puissance utile (modèle AR4)	29,4 kW
Débit calorifique nominal (AR4)	33,4 kW
Pression maximale de service	4 bar
Contenance en eau (AR4)	23 litres
Profondeur (AR4)	495 mm
Poids (AR4)	122 kg
Alimentation électrique	230 V - 50 Hz monophasé
Matériau du corps	Fonte
Nombre d'éléments (AR4)	4
Raccordement chauffage	1 1/2"
Raccordement vidange	1/2"
Rendement	Élevé (combustion équilibrée)
Régulation de température	Aquastat chaudière réglable
Sécurité	Aquastat de sécurité, mise à terre obligatoire
Entretien	Ramonage annuel, nettoyage par installateur qualifié
Accessoires fournis	Jaquette isolante, laine de verre, panneau d'instruments
Certificat d'essai	Inséré dans la chambre de combustion à conserver

FOIRE AUX QUESTIONS - AR SIME

Comment mettre en marche la chaudière AR SIME ?

Assurez-vous que le certificat d'essai n'est pas dans la chambre de combustion. Mettez la chaudière sous tension via l'interrupteur général (1). Le brûleur démarre automatiquement. Réglez l'aquastat (3) à la température souhaitée.

Quel type de combustible utiliser pour la chaudière AR ?

La chaudière fonctionne au mazout (fioul). Utilisez un combustible adapté aux brûleurs à mazout, avec un débit d'injecteur et une pression de pulvérisation conformes aux spécifications (voir notice technique).

Comment effectuer l'entretien périodique de la chaudière ?

À la fin de la saison de chauffage, effectuez au moins un entretien comprenant le nettoyage du corps de chaudière et du conduit d'évacuation. Enlevez les turbulateurs (2, fig. 6), nettoyez avec un écouvillon (1, fig. 6), puis remettez impérativement les turbulateurs en place. Ces opérations doivent être réalisées par un installateur qualifié.

Quelle est la pression de service maximale de la chaudière AR ?

La pression maximale de service est de 4 bar pour tous les modèles AR (AR3, AR4, AR5).

Comment raccorder la chaudière à la cheminée ?

Le conduit de cheminée doit être imperméable, résistant à la température, vertical, avec un aspirateur statique. Son diamètre ne doit pas être inférieur à celui du raccord de la chaudière. Utilisez la formule S = K * P / √H pour calculer la section utile. Consultez le chapitre 2.4 de la notice pour plus de détails.

Que faire en cas de panne de courant ?

En cas de panne de courant, la chaudière s'arrête. Rétablissez l'alimentation et vérifiez que l'interrupteur général est en position ON. Si le brûleur ne redémarre pas, consultez un professionnel. La chaudière n'a pas de dispositif de secours.

Comment régler la température de l'eau de la chaudière ?

Tournez le bouton de l'aquastat chaudière (repère 3 sur la figure 5) pour sélectionner la température souhaitée. Un thermostat d'ambiance (non fourni) peut être raccordé pour une régulation plus précise.

Où se trouve le certificat d'essai et pourquoi est-il important ?

Le certificat d'essai est inséré dans la chambre de combustion lors de la livraison. Il doit être conservé précieusement dans les documents de la chaudière. Avant la mise en marche, assurez-vous qu'il n'est plus dans la chambre de combustion.

Quelles sont les dimensions minimales requises pour la chaufferie ?

La chaufferie doit avoir une hauteur minimale de 2,5 m. Laissez un espace libre d'au moins 0,6 m entre les parois et la chaudière, et 1 m entre le haut de la chaudière et le plafond (réductible à 0,50 m pour les modèles à ballon incorporé).

Comment remplir l'installation d'eau pour la première fois ?

Remplissez lentement pour permettre la purge de l'air. Dans un circuit fermé, la pression de pré-charge du vase d'expansion doit correspondre à la hauteur statique (ex: 5 m = 0,5 bar). Avant de raccorder la chaudière, faites circuler de l'eau dans la tuyauterie pour éliminer les résidus.

MODE D'EMPLOI AR SIME

Dans le notice technique conserver le "Certificat d'essai" inséré dans la chambre de combustion

TABLE DES MATIERES

1 DESCRIPTION DE LA CHAUDIERE

1.1 INTRODUCTION 11
1.2 DIMENSIONS
1.3 DONNES TECHNIQUES
1.4 DIMENSIONS CHAMBRE DE COMBUSTION

2 INSTALLATION

2.1 CHAUFFERIE 12
2.2 DIMENSIONS DE LA CHAUFFERIE
2.3 BRANCHEMENT INSTALLATION
2.4 RACCORDEMENT A LA CHEMINEE
2.5 MONTAGE DE LA JAQUETTE
2.6 BRANCHEMENT ELECTRIQUE 13

3 MODE D'EMPLOI ET ENTRETIEN

3.1 CONTROLES AVANT LA MISE EN MARCHE 14
3.2 MISE EN MARCHE DE LA CHAUDIERE
3.3 RAMONAGE DE LA CHAUDIERE

1 DESCRIPTION DE LA CHAUDIERE

1.1 INTRODUCTION

Les chaudières en fonte "AR" ont été conçues selon les normes d'économie d'énergie et de sécurité en vigueur.

Elles fonctionnent à mazout avec une combustion parfaitement équilibrée et avec un très haut rendement qui permettent de réaliser de très importantes économies de combustible. Les

groupes thermiques "AR" sont livrés en deux colis séparés: corps de la chaudière, jaquette avec pochette contenant les documents et panneau d'instruments.

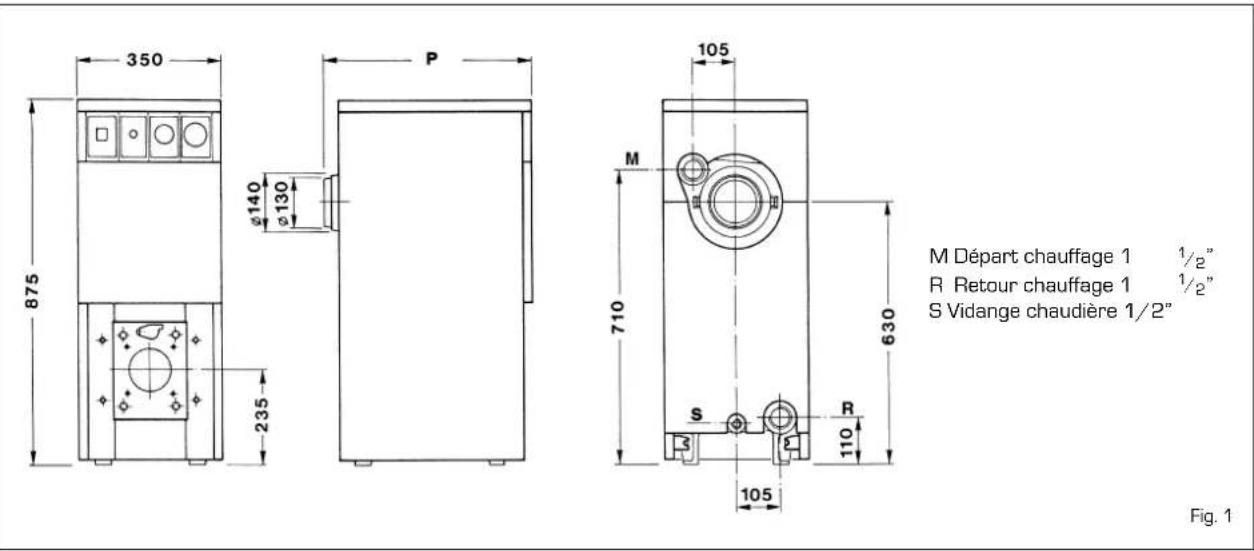

1.2 DIMENSIONS

M Départ chauffage 1 12 " R Retour chauffage 1 12 " S Vidange chaudière 1/2"

1.3 DONNES TECHNIQUES

		AR3	AR4	AR5
Puissance utile	kW	18,9	29,4	40,0
	kcal/h	16.300	25.300	34.400
Débit calorifique nominal	kW	21,5	33,4	45,4
	kcal/h	18.500	28.700	39.000
P Profondeur	mm	395	495	595
Nombre d'éléments		3	4	5
Pression maxi de service	bar	4	4	4
Contenance en eau chaudière	l	19	23	27
Δp côté fumées	mbar	0,10	0,12	0,16
Δp côté eau (Δt 10°C)	mbar	1,80	2,50	3,50
Débit combustible	kg/h	2,04	2,93	3,97
Débit injecteur	gall/h	0,50	0,65	1,00
Angle de pulvérisation		80°R	60°	60°
Pression de pulvérisation	kg/cm2	8,5	12,0	9,7
Poids	kg	92	122	147

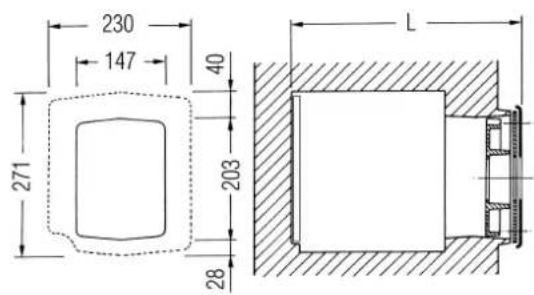

1.4 DIMENSIONS CHAMBRE DE COMBUSTION

	AR3	AR4	AR5
L mm	277	377	477
Volume m3	0,013109	0,019028	0,024947

Fig. 2

2 INSTALLATION

2.1 CHAUFFERIE

La chaufferie doit présenter toutes les conditions requises par les normes prévues pour les installations thermiques à combustibles liquides.

2.2 DIMENSIONS DE LA CHAUFFERIE

Placer le corps de la chaudière sur une embase préparée à cet effet et ayant une hauteur minimale de 10 cm. Le corps doit s'appuyer sur une surface lui permettant de glisser, en utilisant si possible des tôles en fer. Entre les parois de la chaufferie et la chaudière il faut laisser une espace libre d'au moins 0,6 m; tandis que entre le haut de la chaudière et le plafond il faut disposer d'au moins 1 m. Cette distance peut être réduite à 0,50 m pour les chaudières à ballon incorporé (cependant, la hauteur minimale de la chaufferie ne doit pas être inférieure à 2,5 m).

2.3 BRANCHEMENT INSTALLATION

Avant d'effectuer les branchements hydrauliques, assurez-vous que les indications données à la fig. 1 soient scrupuleusement observées.

Le branchement à l'installation doit s'effectuer à l'aide de raccords rigides ou de tuyaux flexibles en acier; ceux-ci ne doivent provoquer aucune sollicitation sur l'appareil.

Ces branchements doivent être faciles à démonter, utilisez de préférence des raccords rotatifs à trois sections.

2.3.1 Remplissage de l'installation

Avant de raccorder la chaudière il est bon de faire circuler de l'eau dans la tuyauterie de l'installation pour éliminer les eventuels copeaux ou residus qui pourraient compromettre le bon fonctionnement de l'installation.

Le remplissage doit être fait lente-ment pour permettre la purge de l'air. Dans les installations à circuit fermé la pression de pré-charge du vase d'expansion doit correspondre ou au moins ne pas être inférieure à la hauteur manométrique statique de l'installation (par exemple pour 5 m de hauteur d'eau, la pression de pré-charge du vase d'expansion et la pression de charge de l'installation à froid ne devront pas être inférieures à la pression minimale de 0,5 bar).

2.3.2 Caractéristiques de l'eau d'alimentation

LE TRAITEMENT DE L'EAU UTILISEE DANS L'INSTALLATION DE CHAUFFAGE EST ABSOLUMENT INDISPENSABLE DANS LES CAS SUIVANTS:

• Grandes installations (contenu en eau élevé).
• Introductions fréquentes d'eau: intégrations des installations.
• S'il faut vider l'installation, partiellement ou complètement.

2.4 RACCORDEMENT A LA CHEMINEE

La cheminée a une importance fondamentale pour le bon fonctionnement de la chaudière; en effet si elle n'est pas exécutée conformément aux règles de l'art on pourrait avoir des démarrages difficiles avec conséquente formation de suie, condensation, incrustation.

La cheminée doit répondre aux qualités requises ci-dessous:

• elle doit être faite avec un matériau imperméable et résistant à la température des fumées et des condensats relatifs;
• elle doit présenter une résistance mécanique suffisante et une conductivité thermique faible;
• elle doit être parfaitement étanche pour éviter que le carneau montant ne se refroidisse;
• elle doit être la plus verticale possible et sa partie terminale doit être munie d'un aspirateur statique assurant une évacuation efficace et constante des produits de la combustion;
• de façon à éviter que le vent ne crée, autour de la cheminée externe, des zones de pression prévalant sur la force ascensionnelle des gaz comburés, il est nécessaire que l'orifice d'évacuation surmonte d'au moins 0,4 m toutes les structures adjacentes à la cheminée (y compris le faite du tout) et se trouvant à moins de 8 m de distance;
• le carneau montant doit présenter un diamètre non inférieur à celui du raccord de la chaudière; pour les carneaux à section carrée ou rectangulaire, la section intérieure doit être majorée d'au moins 10% par

rapport à celle du raccord de la chaudière; - la section utile de la cheminée doit respecter le rapport suivant:

$$ S = K \frac {P}{\sqrt {H}} $$

S section résultante en cm ^2

K coefficient de réduction:

• 0,045 pour bois
• 0,030 pour charbon
• 0,024 pour mazout
• 0,016 pour gaz

P puissance de la chaudière en kcal/h

H hauteur de la cheminée en mètre mésurée à partir de l'axe de la flamme jusqu'à la sortie de la cheminée dans l'atmosphère, diminuée de:

• 0,50 m pour chaque coude entre chaudière et cheminée;
• 1,00 m pour chaque mètre de longueur de conduit entre chaudière et cheminée.

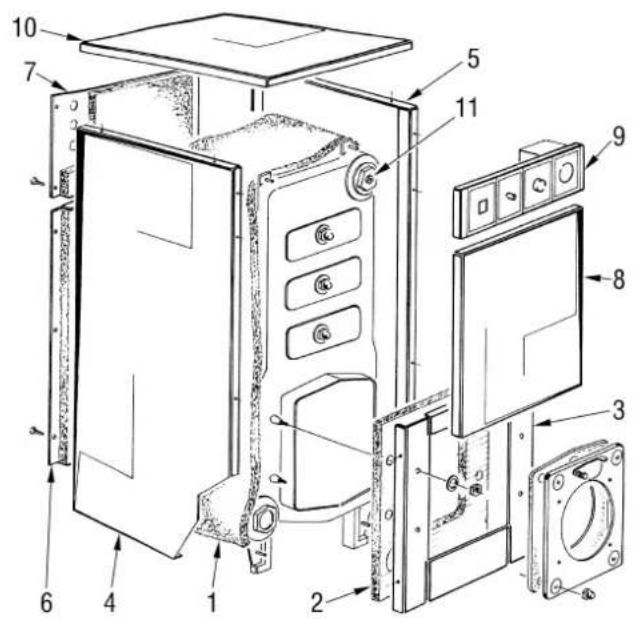

2.5 MONTAGE DE LA JAQUETTE

La jaquette et le panneau d'instruments sont fournis à part, dans de confection en carton. Dans le même emballage de la jaquette se trouve les documents de la chaudière et la laine de verre déjà prête pour isoler le corps de chauffe en fonte. Le montage des composants de la jaquette doit être réalisé selon le déroulement ci-dessous indiqué (fig. 3):

• Enlever la plaque porte-brûleur en devisant les 4 écrous de fixation.
• Placer la laine de verre (2), fixer le panneau antérieur (3) avec les écrous contenus dans l'emballage et reassembler la plaque porte-brû-leur.
• Isoler le corps de chauffe en fonte avec la laine de verre (1).
• Placer le côté gauche (4) et le droit (5) en introduisant la boutonnière appropriée entre les écrous des tirants postérieures.
• Bloquer les côtés sur le panneau avant (3), à l'aide des tétons à enclenchement.
• Placer les deux panneaux postérieurs (6) et (7) aux côtés au moyen des 10 vis de serrage contenues dans l'emballage.
• Placer le panneau de façade (8) en faisant entrer les pitons à pressions des côtés dans les ressorts du panneau de façade.
• Monter le panneau d'instruments

[9] à l'aide des pitons à pressions. Avant d'effectuer cette opération, il est nécessaire de dérouler les capillaires des deux thermostats du thermomètre en introduisant leurs sondes respectives dans la gaine (11), en bloquant le tout avec la barrette d'arrêt des capillaires fournie à la livraison.

Réaliser les branchements électriques selon les instructions données au point 2.6

- Terminer l'assemblage en fixant le couvercle (10) sur les côtés.

NOTE: Dans les documents de la chaudière, conserver le "Certificat d'essai" inséré dans la chambre de combustion.

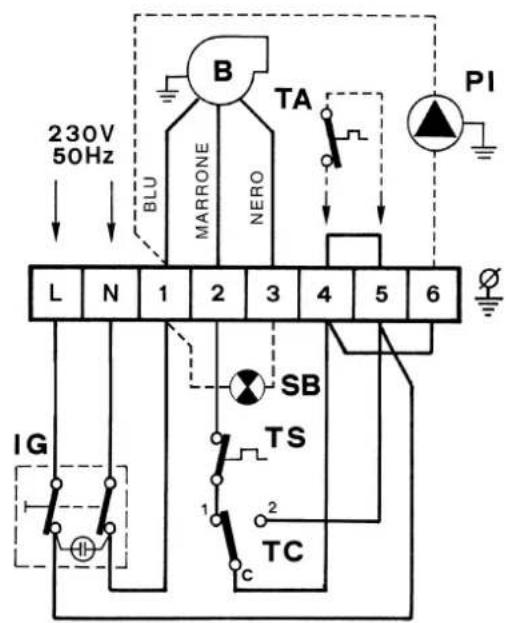

2.6 BRANCHEMENT ELECTRIQUE

La chaudière est munie d'un câble électrique de alimentation et doit être alimentée avec une tension monophase de 230V - 50Hz par l'intermédiaire d'un interrupteur général protegé par des fusibles.

Le thermostat d'ambiance, nécessaire pour obtenir une meilleure régulation de la température, devra être

relié comme indiqué sur les schémas (fig. 4). Raccorder ensuite le câble d'alimentation du brûleur fournie à la livraison.

NOTE: Le fabricant décline toute responsabilité pour eventuels accidents dus à la non mise à terre de la chaudière.

LEGENDE
TS Aquastat de sécurité
TA Thermostat d'ambiance [*]
TC Aquastat chaudière
IG Interrupteur général
PI Pompe installation (*)
B Brûleur (*)
SB Lampe de mise en sécurité du brûleur
[*] Non fourni [e]

Fig. 4

3 MODE D'EMPLOI ET ENTRETIEN

3.1 CONTROLES AVANT LA MISE EN MARCHE

Au moment de la première mise en marche de la chaudière il est recommandé de procéder aux contrôles suivants:

• S'assurer que il n'y a pas de liquides ou materiaux inflammâbles à proximité de la chaudière.
• Vérifier que le branchement électrique et la mise à terre ont été faits correctement.
• S'assurer que le conduit d'évacuation des produits de combustion soit libre.
• Vérifier que les robinets de barrage soient ouverts.
  -S'assurer que l'installation soit remplie d'eau et convenablement purgée.

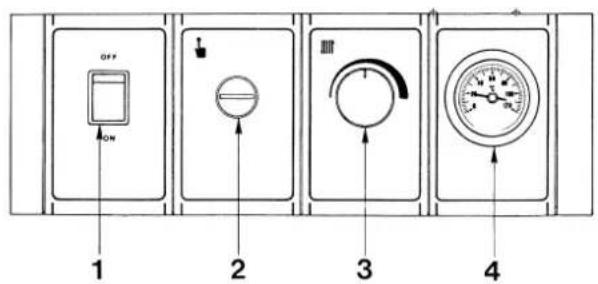

3.2 MISE EN MARCHE DE LA CHAUDIERE

Pour la mise en marche de la chaudière procéder de la façon suivante (fig. 5):

• S'assurer que le "Certificat d'essai" ne soit pas dans la chambre de combustion.
• Mettre la chaudière sous tension au moyen de l'interrupteur général (1). Le brûleur démarre.
• Régler l'aquastat chaudière (3) à la température choisie.

Fig. 5

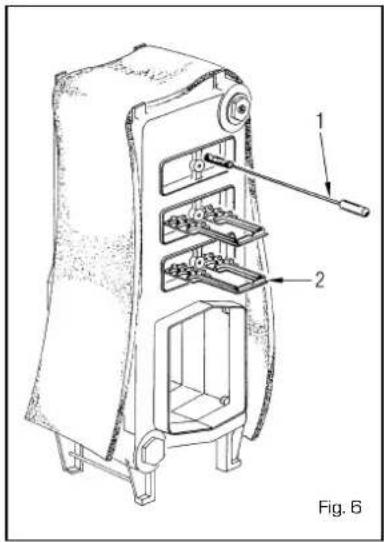

3.3 RAMONAGE DE LA CHAUDIERE

A la fin de la saison de chauffage, il est nécessaire d'effectuer au moins un entretien périodique comprenant le nettoyage du corps de la chaudière et du conduit d'évacuation de la fumée.

Enlever les turbulateurs (2 fig. 6). L'entretien étant exécuté, les turbulateurs doivent être impérativement remis dans leur position d'origine.

Pour le nettoyage des passages de la fumée, utiliser un écouvillon prévu à cet effet (1 fig. 6).

NOTE: Ces opérations ne doivent être effectué par un installateur qualifié.
