Type de produit	Haut-parleur basse fréquence pour cinéma
Marque	QSC
Modèle	SC-433 (LF-4315)
Dimensions (L x H x P)	762 mm x 1321 mm x 508 mm
Poids net	118 kg
Poids brut	132 kg
Transducteurs	3 x 381 mm (15") avec bobine mobile en cuivre de 100 mm
Impédance nominale	5,5 ohms
Puissance admissible (RMS)	1200 W (8 h), 1500 W (2 h)
Puissance d'amplificateur recommandée	2400 W RMS max. sous 4 ohms
Sensibilité	99 dB (1 W/1 m, demi-espace)
Réponse en fréquence	32 Hz - 1200 Hz (-6 dB)
Couverture	125° H x 60° V à 315 Hz
Niveau de pression sonore max.	136 dB (crête calculée à 1 m)
Connecteurs	Bornier à vis (2 entrée, 2 sortie parallèle), câble jusqu'à 10 AWG
Matériau de l'enceinte	Panneaux MDF avec renforts, ports arrondis
Filtre recommandé	Filtre subsonique < 25 Hz, pente > 18 dB/octave
Montage	Fixation au sol uniquement (ne pas suspendre)
Garantie	3 ans (États-Unis)

FOIRE AUX QUESTIONS - SC-433 QSC

Quelle est la puissance recommandée pour l'amplificateur ?

QSC recommande un amplificateur pouvant délivrer jusqu'à 2400 W RMS sous 4 ohms pour des performances optimales. Il est important de ne pas dépasser cette limite pour éviter d'endommager les transducteurs.

Puis-je suspendre ou monter ce haut-parleur au plafond ?

Non, le LF-4315 n'est pas conçu pour être suspendu, balancé ou monté. Son installation doit être réalisée au sol uniquement, conformément aux instructions de QSC.

Quel type de câble utiliser pour le branchement ?

Utilisez des câbles de haut-parleur toronnés jusqu'à 10 AWG (5,3 mm²) de section. Les bornes à vis acceptent ces câbles. Respectez les polarités pour un fonctionnement optimal.

Comment brancher deux LF-4315 en parallèle ?

Les bornes marquées OUTPUT permettent de brancher un second LF-4315 en parallèle. Branchez les conducteurs comme indiqué sur le schéma dans la notice. L'impédance résultante sera de 2,75 ohms.

Quelle est la réponse en fréquence du LF-4315 ?

La plage de fréquence est de 32 à 1200 Hz à -6 dB, et de 28 à 2800 Hz à -10 dB. Le filtre subsonique recommandé est en dessous de 25 Hz.

Le haut-parleur est-il livré avec une garantie ?

Oui, QSC offre une garantie limitée de 3 ans pour les défauts de fabrication et de matériel, valable aux États-Unis. Pour les autres pays, contactez votre revendeur ou distributeur.

Quelles sont les précautions de sécurité à prendre ?

Ce produit peut produire des niveaux sonores élevés pouvant endommager l'ouïe. Maintenez les niveaux d'écoute à un niveau sûr. L'installation doit être effectuée par un technicien professionnel qualifié.

Comment nettoyer l'enceinte ?

Utilisez un chiffon doux et sec pour dépoussiérer l'enceinte. N'utilisez pas de produits chimiques ou abrasifs. Évitez l'humidité excessive.

Puis-je utiliser ce haut-parleur pour de la musique live ?

Oui, mais il est conçu principalement pour les applications cinéma. Pour une utilisation musicale intense, vérifiez les limites de puissance et utilisez un processeur approprié.

Où puis-je trouver les paramètres de processeur pour ce modèle ?

Les configurations des processeurs de champs sonores numériques QSC sont disponibles sur le site www.qscaudio.com. Pour d'autres matériels, contactez le service client.

MODE D'EMPLOI SC-433 QSC

Manuel d'utilisation de systèmes de haut-parleurs de cinéma

Haut-parleur basse fréquence LF-4315

Introduction

L'enceinte basse fréquence de 381 mm LF-4315 a été tout spécialement conçue pour les applications en salle de cinéma. Les exigences des cinémas en matière de réponse longue durée basse fréquence différencient le LF-4315 des systèmes de haut-parleurs de graves « rock-and-roll » plus conventionnels. Le LF-4315 couvre la plage de fréquence de 30 à 500 Hz, selon les exigences de haute fréquence du système.

Les trois transducteurs personnalisés de 38 cm et 400 W ont été spécialement développés pour un usage en salles de cinéma. Ils ont des bobines mobiles de 100 mm, des aimants en céramique de 4,4 kg et des pôles à évents multiples pour empêcher la surchauffe. Les températures inférieures augmentent la durée de vie des transducteurs et diminuent la compression de puissance à de hauts niveaux de puissance. Les pôles évidés garantissent le fonctionnement des bobines mobiles dans un espace magnétique symétrique, ce qui réduit la distorsion harmonique secondaire. La suspension et les bobines mobiles des transducteurs visent à produire une faible distorsion et des graves à fort impact à haute puissance.

L'enceinte est faite de panneaux de fibres de densité moyenne et de haute qualité avec des renforts sur tous les panneaux. Les ouvertures internes et externes des ports sont entièrement arrondies, garantissant la circulation d'air uniforme à haute puissance, ce qui empêche les turbulences sonores.

Les ports à basses sont équidistants de part et d'autre des transducteurs, ce qui répartit uniformément la pression interne à travers la surface arrière des transducteurs. Ceci empêche le déplacement des cônes d'un côté ou de l'autre par des forces déséquilibrées, ce qui réduit le risque d'excentrage des bobines mobiles à haute puissance.

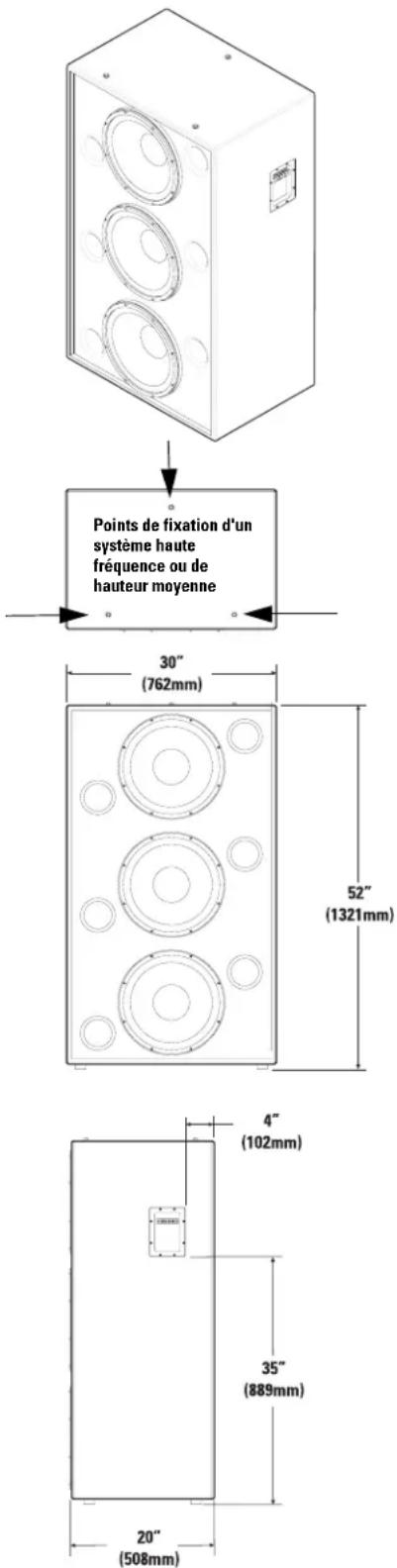

Trois écrous en T sur le dessus de l'enceinte facilitent la fixation du système haute fréquence HF-75 ou du système sonore de hauteur moyenne MH-175 de OSC.

L'enceinte n'a pas été conçue pour être suspendue, balancée ou montée. La suspension, le balancement ou le montage de l'enceinte sont interdits.

Ce produit est capable de produire des niveaux de pression sonore susceptibles d'endommager l'ouïe de manière irréversible. Toujours maintenir les niveaux de pression sonore dans la zone d'écoute en deçà de niveaux susceptibles de compromettre l'ouïe.

Installer conformément aux instructions de QSC Audio Products et d'un technicien professionnel diplômé. Utiliser uniquement des fixations, supports, accessoires ou équerres spécifiés par QSC Audio Products. Confier toutes les réparations à un personnel qualifié. Une réparation ou maintenance est requise lorsque l'appareil a été endommagé d'une manière quelconque.

AVERTISSEMENT ! Avant de placer, installer, monter ou suspendre un haut-parleur, inspecter l'état de toute la visserie, du matériel de suspension, des armoires, des transducteurs, des supports et du matériel associé. Tout composant manquant, corrodé, déformé ou non adapté à la charge risque de réduire sensiblement la solidité de l'installation, sa mise en place ou sa portée. Une telle condition réduit sensiblement la sécurité de l'installation et doit être immédiatement corrigée. Utiliser uniquement du matériel de montage prévu pour les conditions de charge de l'installation et toute surcharge éventuelle à court terme imprévue. Ne jamais dépasser les spécifications nominales du matériel de montage ou de l'équipement. Consulter un technicien professionnel diplômé en cas de doute ou de question concernant l'installation physique de l'équipement.

Branchements

Branchement normal

Le branchement du LF-4315 se fait à partir de bornes vissables de bornier à cloisons. Les bornes acceptent des câbles de haut-parleurs toronnés pouvant atteindre #10 AWG (5,3 mm ^2 ). Utiliser le calibre de conducteur maximal et la longueur de conducteur minimale, dans la mesure du possible, pour toute installation. Observer les repères de polarité et maintenir une polarité constante à travers le système pour une meilleure performance.

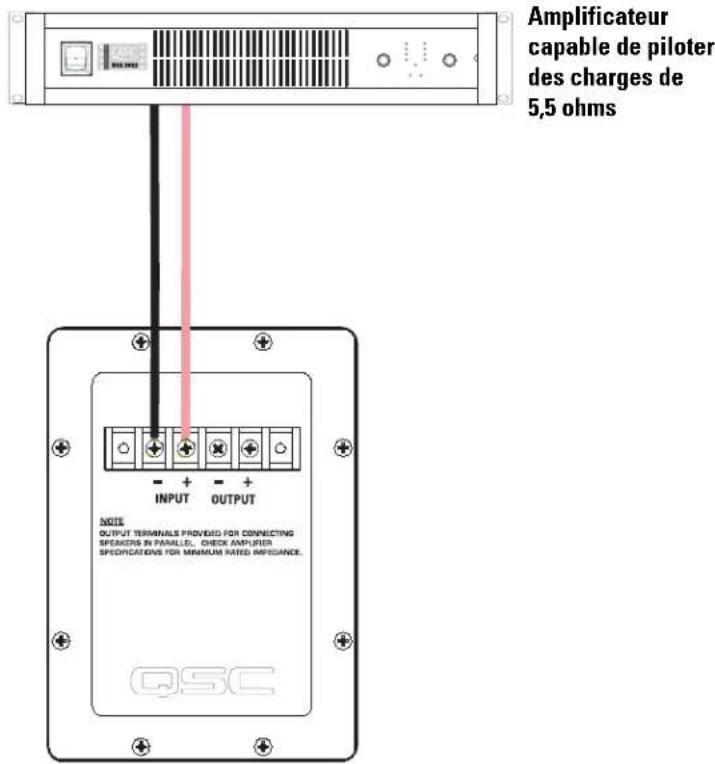

Exemple de branchement normal :

Branchement en parallèle d'un second LF-4315

Les bornes marquées OUTPUT peuvent servir au branchement d'un autre LF-4315 en parallèle. Brancher les conducteurs comme indiqué sur l'illustration, à droite.

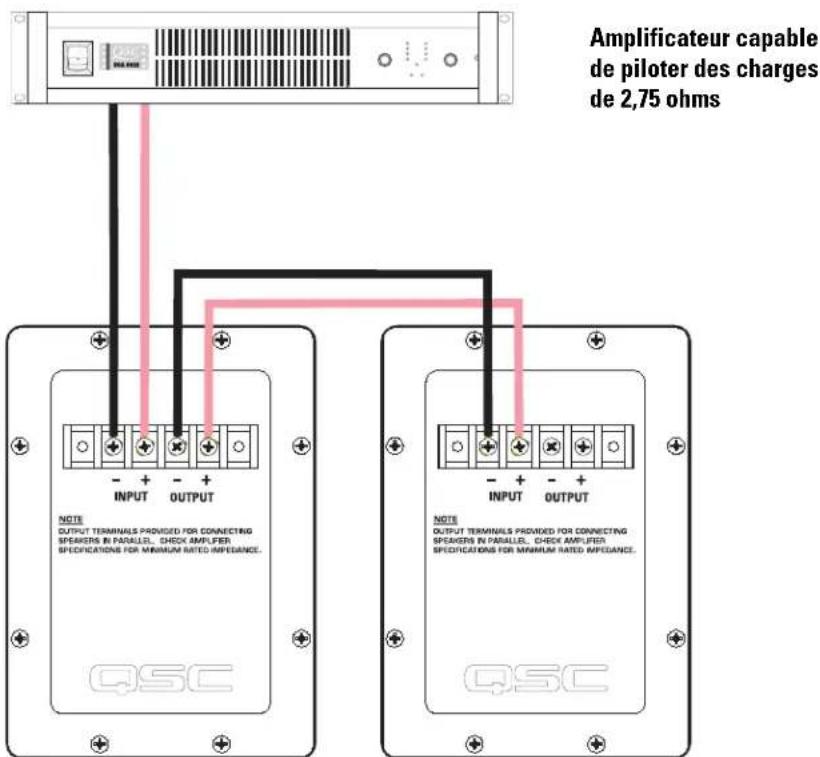

Exemple de branchement en parallèle :

Caractéristiques techniques du LF-4315 (sujettes à modification sans préavis)

Plage de fréquence :	32 à 1 200 Hz (-6 dB)28 à 2 800 Hz (plage utile) (-10 dB)
Couverture nominale :	125° horizontal x 60° vertical à 315 Hz
Sortie maximale :	Niveau de pression sonore maximal calculé de 136 dB, à 1 m, demi-espacement, à la puissance nominale efficace avec 6 dB entrée de bruit rose de facteur de crête, 35 à 1 000 Hz.Niveau de pression sonore maximal calculé continu de 130 dBA, à 1 mètre. L'échelle de dBA sert généralement à identifier les sources sonores susceptibles de causer une surdité permanente.
Impédance :	5,5 ohms (valeur nominale)4,5 ohms minimale, 150 Hz30 ohms maximale, 22 Hz
Puissance d'entrée maximale :	1 200 W (efficace) (8 heures de bruit rose de facteur de crête 6 dB, 40 à 400 Hz)1 500 W (efficace) (2 heures de bruit rose de facteur de crête 6 dB, 40 à 400 Hz)Capacité de puissance d'amplificateur recommandée - 2 400 W (efficace) maximum dans 4 ohms (conformément au modèle LF-4315)
Sensibilité :	99 dB demi-espacement, 98 dB espacement total, 35 à 1 000 Hz, 1 W, 1 m
Traitement recommandé :	Filtre subsonique inférieur à 25 Hz, >18 dB par octave ; fréquence de filtre passif maximale recommandée : 500 Hz. Les configurations des processeurs de champs sonores numériques QSC sont disponibles sur le site www.qscaudio.com. Les paramètres concernant d'autres matériels de traitement sont disponibles sur demande.
Connecteurs :	Les bornes acceptent des câbles de haut-parleurs toronnés à fil multibrin pouvant atteindre #10 AWG (5,3 mm ^2 ). Quatre bornes : (deux d'entrée et deux de sortie parallèle).
Transducteurs :	Trois transducteurs basse fréquence ultra-efficace de 381 mm avec bobine mobile en cuivre de 100 mm à évents sur formes Kapton®. Conception du type excursion élevée/faible distorsion, qui permet le traitement d'une puissance extrêmement élevée, et réduit la compression thermique.
Enceinte :	Enceinte résonnante à alignement quasi B4 avec ports entièrement arrondis ; conception symétrique des ports à faible turbulence ; réglée à 34 Hz, en panneaux de fibres de densité moyenne et fortement renforcé. Possède des boulons de fixation sur les haut-parleurs de graves résistants aux vandales.
Dimensions :	762 mm (largeur) x 1 321 mm (hauteur) x 508 mm (épaisseur)
Poids brut :	132 kg Poids net :118 kg

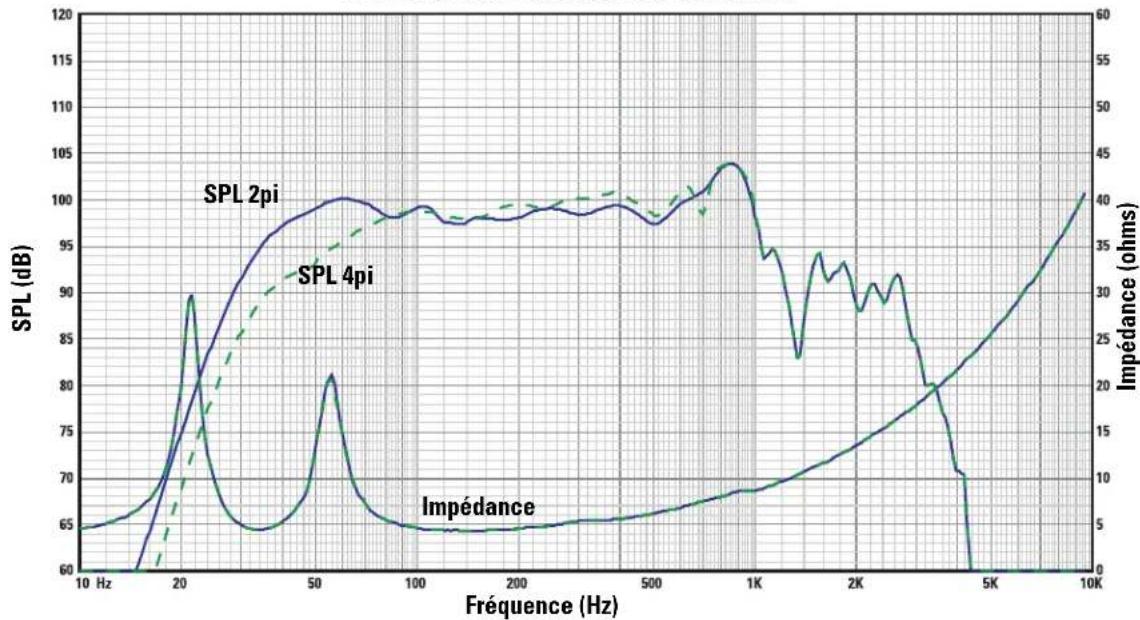

SPL et impédance par rapport à la fréquence

Garantie (États-Unis seulement ; dans les autres pays, consulter le revendeur ou le distributeur)

Avis de non-responsabilité

QSC Audio Products, Inc. n'est pas responsable des dommages subis par les amplificateurs ou tout autre équipement causé par un acte de négligence ou une installation impropre et/ou l'utilisation de ce haut-parleur.

QSC Audio Products - Garantie limitée de 3 ans

QSC Audio Products, Inc. (« QSC ») garantit que ses produits sont dépourvus de tout vice de fabrication et/ou de matériel pendant une période de trois (3) ans à partir de la date de vente et remplacera les pièces défectueuses et réparera les produits qui fonctionnent mal dans le cadre de cette garantie si le défaut survient dans des conditions normales d'installation et d'utilisation - à condition que l'appareil soit retourné à l'usine ou à l'un de nos centres de réparation agréés en port prépayé, accompagné d'un justificatif d'achat (facture, par ex.). Cette garantie prévoit que l'examen du produit retourné doit indiquer, selon notre jugement, un défaut de fabrication. Cette garantie ne s'étend à aucun produit qui a été soumis à une utilisation abusive, un acte de négligence, un accident, une installation incorrecte ou un produit dont le code-date a été retiré ou effacé. QSC ne pourra être tenue pour responsable de dommages accessoires et/ou indirects. Cette garantie vous accorde des droits spécifiques. Cette garantie limitée est librement cessible durant sa période de validité.

Le client pourra bénéficier d'autres droits, variables d'une juridiction à l'autre.

Si ce produit a été fabriqué pour une exportation et une vente en dehors des États-Unis ou de ses territoires, cette garantie limitée ne s'appliquera pas. Le retrait du numéro de série sur ce produit ou l'achat de ce produit auprès d'un revendeur non agréé annulera cette garantie limitée. Cette garantie est régulièrement mise à jour. Pour obtenir la toute dernière version de la garantie de QSC, rendez-vous sur le site www.qscaudio.com. Contactez-nous au 800-854-4079 ou visitez notre site Web www.qscaudio.com.

Pour contacter QSC Audio Products

Costa Mesa, CA 92626-1468, États-Unis

Téléphone :

Standard [phone]

Ventes & Marketing [phone] ou numéro vert (États-Unis seulement) [phone]

Service clientèle [phone] ou numéro vert (États-Unis seulement) [phone]

Télécopieur :

Ventes & Marketing Télécopieur [phone]

Service clientèle Télécopieur [phone]

Site Web :www.qscaudio.com

E-mail :[e-mail]

QSC Audio Products, Inc. 1675 MacArthur Boulevard Costa Mesa, California 92626 USA ©2004 QSC et le logo QSC sont des marques déposées auprès de l'U.S. Patent and Trademark Office. Kapton® est une marque déposée de E.I. du Pont de Nemours and Company.
