Type de produit	Projecteur LED Wash
Marque	BeamZ
Modèle	Cobra Wash120
Alimentation	230 V CA, 50/60 Hz
Contrôle	DMX512 (3 broches XLR)
Source lumineuse	LED (nombre non spécifié)
Montage	Sol ou suspendu (support oméga + élingue de sécurité)
Utilisation	Intérieur uniquement
Température de fonctionnement	-5 °C à +45 °C
Distance de sécurité	Au moins 50 cm autour de l'appareil
Chaînage maximum	4 unités sur 230 V / 16 A
Entretien	Nettoyer avec un chiffon doux et sec ; pas de solvants
Sécurité	Ne pas regarder directement le faisceau ; installer hors de portée des enfants
Réparabilité	Intervention par un technicien qualifié uniquement
Garantie	Perdue en cas d'usage non conforme à la notice
Conformité	CE (selon normes européennes)
Démontage	Ne pas démonter ni modifier l'appareil
Protection contre la condensation	Laisser refroidir après un transport si écart de température important

FOIRE AUX QUESTIONS - Cobra Wash120 BeamZ

Comment installer le Cobra Wash120 ?

Installez l'appareil sur une surface stable ou fixez-le à une poutrelle à l'aide des supports oméga et d'une élingue de sécurité. Respectez une distance minimale de 50 cm autour de l'appareil pour la ventilation. Utilisez un collier de serrage certifié adapté au poids.

Quel type de câble DMX utiliser ?

Utilisez un câble DMX avec connecteurs XLR 3 broches. Assurez-vous que les broches 2 et 3 ne sont pas inversées. Terminez la ligne DMX par une résistance de 120 ohms sur le dernier appareil.

Comment nettoyer l'appareil ?

Débranchez l'appareil et laissez-le refroidir complètement. Utilisez un chiffon doux, propre et non pelucheux, humidifié avec une solution détergente douce (appliquez la solution sur le chiffon, pas sur l'appareil). N'utilisez pas de solvants ni d'abrasifs. Séchez ensuite avec un chiffon doux.

Que faire si l'appareil ne répond pas ?

Vérifiez d'abord l'alimentation et les fusibles. Si le fusible est fondu, remplacez-le par un fusible de même type et valeur. Vérifiez les connexions DMX et l'adressage. Si le problème persiste, contactez le service après-vente BeamZ ou un partenaire agréé.

Puis-je utiliser l'appareil en extérieur ?

Non, cet appareil est conçu exclusivement pour une utilisation à l'intérieur. Ne l'exposez pas à la pluie, à l'humidité ou à des températures extrêmes.

Combien d'appareils puis-je chaîner ?

Vous pouvez chaîner jusqu'à 4 unités maximum sur une alimentation 230V/16A. Utilisez un câble d'alimentation 3 conducteurs de section au moins 1,5 mm².

Comment remplacer le fusible ?

Débranchez le cordon secteur. Ouvrez le porte-fusible à l'arrière de l'appareil avec un tournevis. Retirez l'ancien fusible et installez un nouveau fusible de même type et valeur. Replacez le porte-fusible.

Quelle est la température de fonctionnement ?

La température ambiante doit être comprise entre -5 °C et +45 °C. Ne faites pas fonctionner l'appareil en dehors de cette plage.

Puis-je regarder le faisceau directement ?

Non, ne regardez jamais directement le faisceau lumineux. Les changements rapides de lumière peuvent déclencher des crises d'épilepsie chez les personnes photosensibles.

Comment adresser l'appareil en DMX ?

Utilisez les sélecteurs d'adresse DMX (non décrits en détail dans la notice). Assurez-vous que l'adresse correspond à celle configurée sur votre contrôleur DMX. Consultez le manuel pour plus de détails.

MODE D'EMPLOI Cobra Wash120 BeamZ

Avont d'effectuer toute manipulation sur l'appareil, lisez avec attention la presente notice et conservez-la pour pouvoir vous y reporter ulterieurement. Elle contient des informations importantes sur l'installation, l'utilisation et l'entretien de l'appareil.

• Deballez l'appareil, vérifie soigneusement qu'il n'y a pas de dommages dus au transport avant de l'utiliser.
• Veuillez dire attentivement ces instructions et les suivre.
  Respectez tous les avertissements de sccurite. Ne retirez jamais les avertissements de sccurite ou autres informations figurant sur l'appareil.
  Assurez-vous qu'aucune ouie d'ereation n'est obstruee, sinon il y a risque de surchauffe de l'appareil.

Avant de brancher l'appareil à une prise d'alimentation, assurez-vous tout d'abord que la tension et la fréquence du secteur correspondant aux valeurs spécifiées sur l'appareil. Si est équipé d'un selecteur de tension, ne branchez l'appareil à la prise de courant que si les valeurs de l'appareil et celles de l'alimentation sector correspondant. Si le cordon d'alimentation ou l'adaptateur sector fourni ne s'adapte pas à votre prise murale, contactez vous électricien.

• A p t t
  Assurez-vous que le cordon d'alimentation n'est jamais serti ou endommage. Verifiez regulierement l'appareil et le cordon d'alimentation.
• Debranchez tous le cordon d'alimentation du secteur lorsque l'appareil n'est pas utilisé ou avant de le nettoyer! Ne manipulez le cordon d'alimentation que par la fiche. Ne débranchez jamais la fiche en tirant sur le cordon d'alimentation.
• Debranche le cordon d'alimentation et l'adaptateur secteur de la prise de courant s'il y a un risque de foudre ou avant une longue période d'inutilisation.
  N'allumez et n'eteignez pas l'appareil à intervalles rapprochés.
• Ne connectez pas l'appareil à un gradateur.
• Installlez l'appareil dans un endroit bien ventilé.
• Ne placez jamais de matériel sur l'objet.
• Ne laissez jamais la lumière du soleil s'allumer directement sur I'objectif, meme lorsque I'appareil ne fonctionne pas.
  Laissez always un espace libre de 50 cm au moins autour de l'appareil pour assurer une ventilation correcte.
  Veilz a ce que la zone située sous le lieu de montage soit always inaccessible au public lors de l'installation ou de I'entretien de I'appareil.
  Pour une hauteur de montage >100 cm, fixez toujours l'appareil avec une élingue de sécurité idoine. Fixez l'élingue uniquement aux points de fixation. L'élingue de sécurité ne doit jamais être fixée aux poignées de transport!
• Ne regardez jamais directement le faisceau lumineux. Gardez present à l'esprit que des changements rapides de lumière, par exemple une lumière clignotante, peuvent déclencher des crises d'épilepsie chez les personnes photosibles ou epileptiques.
• Cet apparéil n'est pas concu pour fonctionner en permanence. Des pauses d'utilisation régulières assureront un fonctionnement sans problème sur le long terme.

Si le cordon d'alimentation de l'appareil est equiped'un contact de mise a la terre, il doit etre connecte a une prise de courant avec une terre de protection. Ne jamais desactiver la terre de protection d'un cordon d'alimentation.

Assurez-vous que l'appareil n'est pas exposé à une chaleur extrème, à l'humidité ou à la poussière.
- Nettoyez l'appareil à l'aide d'un chiffon sec.
- Ne touche pas le projeteur a mains nues pendant son fonctionnement (le boitier devient très chaud). Laissez le projeteur refroidir pendant 5 minutes au moins avant de le manipuler.
- Cet apparéil est conçu exclusivement pour une utilisation à l'intérieur, n'utilise pas cet apparéil à proximité immediate d'un liquide (ne s'applique pas aux équipements externiers spéciaux - dans ce cas, respectez les instructions spéciales indiquées ci-dessous). N'expose pas cet apparéil à des matériaux, liquides ou gaz inflammables.
Si l'appareil a ete exoé à des variations de temperature importantes (par ex. apres un transport), ne l'allumez pas immediatement. La condensation pourrait endommager votre apparieil. Laissez l'appareil eteint jusqu'a ce qu'il atteigne la temperature ambiente.
N'essayez jamais de bridger l'interrupteur thermostatique ou les fusibles.

• Ne démontez pas ou ne modifies pas l'appareil.
  Pour le remplacement, utilisez uniquement des fusibles/ampoules de même type et de même puissance.
  Les réparations, l'entretien et le raccordement électrique ne doivent être effectués que par un technicien qualifié.
  La température ambiente doit toujours être comprise entre -5^ et +45^ .
  Si cet appeareil est utilise dans un but autre que celui decrit dans ce manuel, il peut subir des dommages, dans ce cas, la garantie est caduque.
  Les sacs en plastique doivent etre gardes hors de portee des enfants.
  Lappareil doetre installe hor de portee des enants. Ne laissze jamais lappareil en marche sans surveillance.

Ce symbole sur le produit ou sur son emballage indique que ce produit ne doit pas ettre traite comme un dechet menager. Il doit etre depose au point de collecte approprié pour le recyclage des équipements electriques et electroniques.

En vouassant que ce produit est elimine correctement, you contribuerez a prevenir les conséquences négatives potentielles pour l'environnement et la santé humaine, qui pouraient autrement etre causées par une manipulation inappropriée des dechets de ce produit. Le recyclage des matériaux contribuera a preserver les ressources naturelles. Pour de plus amples informations sur le recyclage de ce produit, veuillez contacter notre bureau municipal local, voite service d'elimination des dechets menagers ou le magasin ou vous avez achete le produit.

INSTRUCTIONS DE DEBALLAGE

ATTENTION! Dés réception du produit, déballe soigneusement le carton, vérifie son contenu pour vous assurer que toutes les pieces sont

préSENTES et qu'elles ont été reçues en bon état. Avisez immédiatement l'expéditeur et conservez le matériel d'emballage ; contrôle si des pièces

semblent endommagées lors de l'expédition ou si le colis lui-même montre des signes de mauvaise manipulation. Conservez l'emballage et tout le matériel d'emballage. Dans le cas où le produit doit être returné à l'usine, il est important que le produit soit returné dans son emballage d'origine.

Si l'appareil a ete exoé à des variations de temperature importantes (par ex. après un transport), ne lallumez pas immediatement. La condensation pourait endommager votre appareil. Laissez l'appareil eteint jusqu'à ce qu'il atteigne la temperature ambiente.

ALIMENTATION

Le type d'alimentation auquel le produit doit etre connecte est indique sur l'etiquette a la rriere du produit. Verifie que la tension secteur corresponde a cette tension, toutes les autres tensions que celles specifiées peuvent endommager l'appareil. Le produit doit etalement etre branché directement sur le secteur et peut etre utilise. Pas de gradateur ni d'alimentation reglable.

L'appareil est equiped d'un connecteur de sortie d'alimentation. En fonction des conditions locales, plusieurs appareils neuent etre reliés entre eux par I'entree et la sortie du bloc d'alimentation. Connectez un maximum de quatre unites (si you utilisez une tension de 230V/16A) à la suite. Utilisez un cable trois conducteurs homologue avec une section de 1,5mm^2 au moins. Respectez les instructions de montage du fabricant et le code couleur du cable. Neteignez pas l'appareil en retirant le cordon d'alimentation, mais utilisez l'interruuteur marche/arret ou schuko!

AERTISSEMENT! Reliez tous I'appareil a un circuit protégé (disjoncteur ou fusible). Assurez-vous que I'appareil dispose d'une mise à la terre électrique appropriée pour éviter tout risque d'électrocution ou d'accidie.

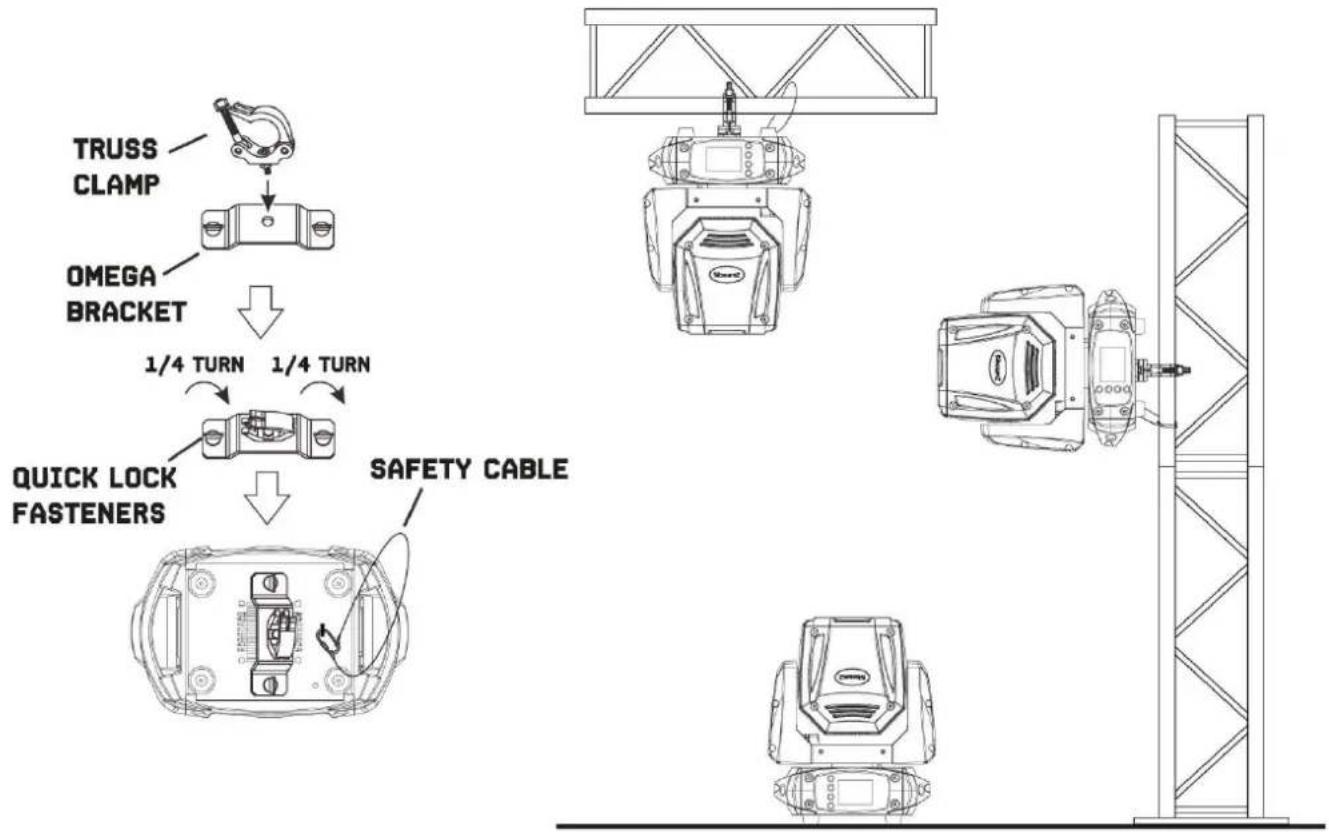

FIXATION

L'appareil peut etre instalé sur une surface stable et plane. Grace aux possibilés de fixation de la plaque de base, l'appareil peut etalement etre monte à l'envers sur une poutrelle, voir photo ci-dessous. Pour la fixation, il est necessaire d'utiliser des colliers de serrage certifiés avec une capacité de charge correspondante. comme indiqued sur le schema, les boulons de verrouillage rapide des supports omega sont placeds dans les ouvertures prevues a cet effet dans la plaque de base et tournes dans le sens des aiguilles d'une montre jusqu'à leur blocage (jusqu'a la butee). L'emplacement de montage doit etre suffisamment stable et pouvoir supporter un poids égal à 10 fois le poids de l'appareil. Fixez l'appareil à l'aide d'une élingue de sécurité afin qu'il ne puisse pas tomber.

Lors de toute installation, respectez toujours les directives européennes et nationales concernant l'accrochage des produits, les structures et toutes les autres questions de sécurité. Faites toujours vérifier l'installation par un revendeur/agree!

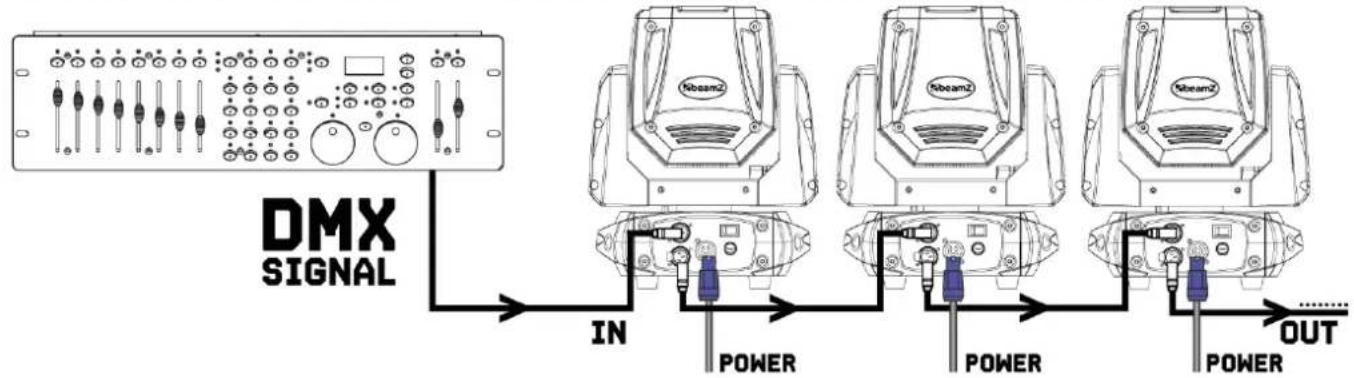

GESTION DMX512

Si you utilisez un contrroleur DMX standard, you pouze connecter la sortie DMX du contrroleur directement a l'entree DMx du premier appareil dans une chaine DMX. Connectez always la sortie d'un appliceil a l'entree de l'appareil suivant jusqu'à ce que tous les appliceils soient connectes entre eux.

ATTENTION sur le dernier appeareil, vous devez terminer la ligne DMX avec une resistance. Prenez un connecteur XLR et soudez une resistance de 120 ohms entre le signal (-) et le signal (+) et connectez-la à la sortie DMX du dernier appeareil sur la ligne.

NETTOYAGE

L'accumulation de poussiere, de saleté et d'autres particules en suspension dans l'air réduira le rendement lumineux de l'appareil. Cela empêchera également le projecteur de refroidir correctement, ce qui réduira sa durée de vie. Le taux d'accumulation de saleté varie en fonction de facteurs environnementaux tels que la poussiere en suspension dans l'air, l'utilisation de machines à fumée, le débit d'air des systèmes de ventilation, etc. Les ventilateurs de refroidissement de l'appareil accéléré l'accumulation et les particules de fumée prsentes dans l'atmosphère augmentent la tendance à l'encrassement.

Pour obtenir le meilleur rendement et la meilleure durée de vie de l'appareil, inspectez-le régulierement et nettoyez-le des que vous VOYZ des signes d'accumulation de saleté.

Evaluz l environmentn de fonctionnement a chace utilisation du projecteur. Dans des conditions poussiereuses ou enfumees, inspectez le projecteur apres quelques heures et verifie frquement s'il capte la saleté plus rapidement que you ne le pensez. Etablissez un calendrier de nettoyage qui permettra d'eliminer la saleté avant qu'elle ne s'accumule.

Suivez les directives suivantes :

• Debranche le projecteur du secteur et laissez-le refroidir complètement avant de le nettoyer.
• N'utilisez pas de solvants, d'abrasifs ou tout autre produit agressif pour nettoyer l'appareil.
• Passez l'aspirateur ou utilisez de l'air comprime à basse pression pour enlever la poussiere et les particules libres des surfaces et des ouies d'aération. Empechez les pales des ventilateurs de tourner avant de diriger un aspirateur ou un jet d'air vers le ventilateur, sinon vous risquez de faire tourner le ventilateur trop rapidement et de l'endommager.
  Nettoeyes compsants en verre en les essuyant douement avec un chiffon doux, propre, non peluchex et humidifié avec une solution détergente douce. Posez la solution sur le chiffon et non sur la surface à nettoyer. Evitez de frottier les surfaces vitrées.
• Sèchez le projeteur avec un chiffon doux, propre et non pelucheurs ou avec de l'air comprimeasse pression avant de le remetre sous tension.

Si le fusible est defectueux, remplacez-le par un fusible de meme type et valeur. Avant de replacer le fusible, debranchez le cordon secteur.

Procedure:

Etape 1: Ouvrez le porte-fusible sur la face arrête avec un tournevis.

Etape 2: Retirez l'ancien fusible du porte-fusible.

Etape 3: Installez le nouveau fusible dans le porte-fusible.

Etape 4:Replacez le porte-fusible dans le boitier.

ENTRETIEN

Évaluéz l'environnement d'exploitation et établissez un calendrier d'inspection et de nettoyage suivants les points ci-dessous :

Debranche le projecteur de l'alimentation electrique et laissez-le refroidir complètement avant de l'inspector et de le nettoyer.
Vérifiez que les vis et les boulons utilisés pour installer le projeteur sont bien serrés et neprésentent pas de trace de corrosion.
Contrlez le boitier, les points de fixation et les points de montage, 1s ne doivent presenter aucun signe de deformation, d'usre ou de fatigue.
- Contrôlez les pieces mécaniques en mouvement, celles-ci ne doivent partager aucun signe d'usure ou de fatigue.
Vérifiez les cables d'alimentation électrique et de signal, ils ne doivent partager aucun dommage ou fatigue.
N'utilise pas de solvants, d'abrasifs ou d'autres produits agressifs pour nettoyer l'appareil.
Essuyez le projecteur et nettoyez la plaque de verre avec un chiffon doux, propre et non peluchex imbibe d'une faible solution de nettoyage. Posez la solution sur le chiffon et non sur la surface a nettoyer. Evitez de froller les surfaces vitrées.
- Sèchez le projeteur, les connecteurs et les contacts avec un chiffon doux, propre, non peluchex ou de l'air comprimé BASSE pression avant de remettre le projeteur sous tension.

RESOLUTION DE PROBLEMES

La liste ci-dessous peut vous aider en cas de problèmes lors de l'utilisation du produit.

SYMPTOME	CAUSE POSSIBLE	ACTION SUGGEREE
Pas de réponse de l'appareil.	L'appareil n'est pas alimenté.Lé fusible a fondu ou problème interne.	Vérifiez que l'appareil est sous tension.Vérifiez les cables et branchements.Remplacer le fusible moyen ou contacter le support Beamz ou un partenaire de service agrée Beamz. N'enlevez pas les couvercles de la base. N'essayez pas de replacer un fusible ou d'effectuer des réparations ou un entretien qui ne sont pas décrits dans ce manuel d'utilisation à moins d'avoir l'autorisation du support Beamz ou du service autorisé Beamz.
L'appareil se réinitialise correctement mais ne répond pas (ou ne répond pas correctement) au contrôleur.	Le contrôleur DMX n'est pas relié.Mauvaise ligne DMX.La ligne DMX n'a pas de résistance terminale.Mauvais adressage de l'appareil.Un appareil est défectueux et perturbe la transmission des données dans la ligne DMX.Les pins 2 et 3 sont inversés dans la connexion XLR.	Reliez le contrôleur.Vérifiez les branchements et les cables.Réparez ou replacez les cables défectueux.Insèrez un bouchon DMX dans la prise de sortie DMX sur le dernier aparéil de la ligne DMX.Vérifiez l'adresse de l'appareil et les réglages DMX.Débranchez les connecteurs DMX IN et OUT et relies-les directement ensemble pour bridger un aparéil à la fois jusqu'à ce que le fonctionnement soit rétabli. Faites appel à un technicien qualifié pour réparer l'appareil.Vérifiez les cables et branchements. Installez un cable inversion de phase entre les apparéils ou remplacez les broches 2 et 3 dans l'appareil qui se comporte de manière erratique.
Erreur après réinitialisation.	L'effet nécessite un réglage mécanique.	Vérifiez la version du logiciel de l'appareil et les messages d'erreur pour plus d'informations.Contactter le service après-venture Beamz ou un partenaire de service agrée Beamz.
Le flux lumineux coupe de manière intermittente.	L'appareil est trop chaud.Les LEDs sont endommagées.Les réglages de l'alimentation ne correspondant pas à la tension AC et à la fréquence locales.	Laisser refroidir l'appareil. Réduire la température ambiente. Veillez à ce que l'air circule librement autour de l'appareil. Nettoyer l'appareil si nécessaire.Débrancher l'appareil et contacter le service après-venture Beamz ou un partenaire agrée Beamz.Débranchez l'appareil. Vérifiez les réglages et corriguez si besoin.
