MODE D'EMPLOI RXN60MV1B9 DAIKIN

Manuel d'installation Série split R410A

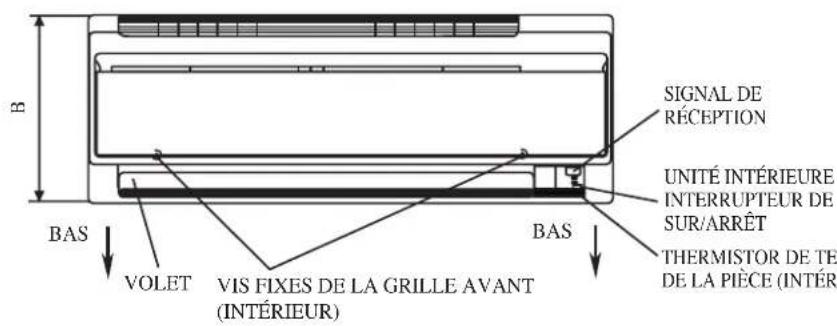

Unité Intérieure [FTXN]

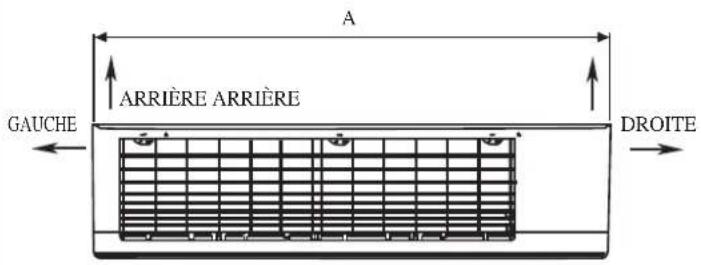

LA MARQUE ( INDIQUE LA DIRECTION DES TUYAUX

A ARRIÈRE ARRIÈRE GAUCHE DROITE

VUE DE DESSUS

B BAS VOLET VIS FIXES DE LA GRILLE AVANT (INTÉRIEUR) BAS SIGNAL DE RÉCEPTION UNITÉ INTÉRIEURE INTERRUPTEUR DE SUR/ARRÊT THERMISTOR DE TE DE LA PIÈCE (INTÉR

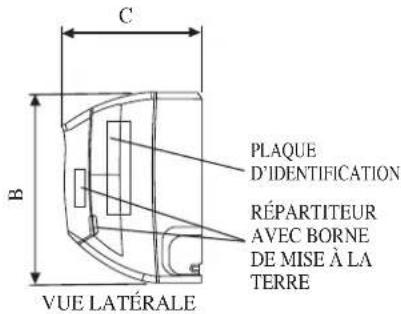

C B PLAQUE D'IDENTIFICATION RÉPARTITEUR AVEC BORNE DE MISE À LA TERRE VUE LATÉRALE

VUE DE DEVANT
REMARQUE : veuillez BASÉ SUR INSTALLATION réelle CONCEPTION DE LA PLAQUE DE L'UNITÉ DE PLAQUE D'INSTALLATION 25/35 RÉFÉRENCE DE DIMENSION À LA PAGE 1 &2.

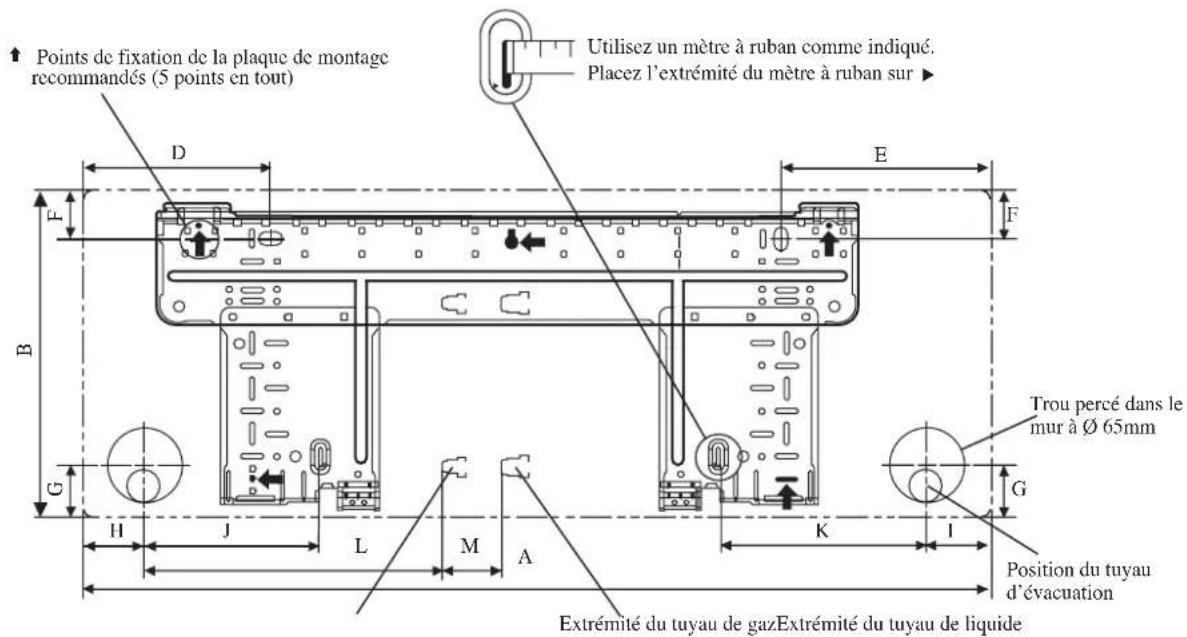

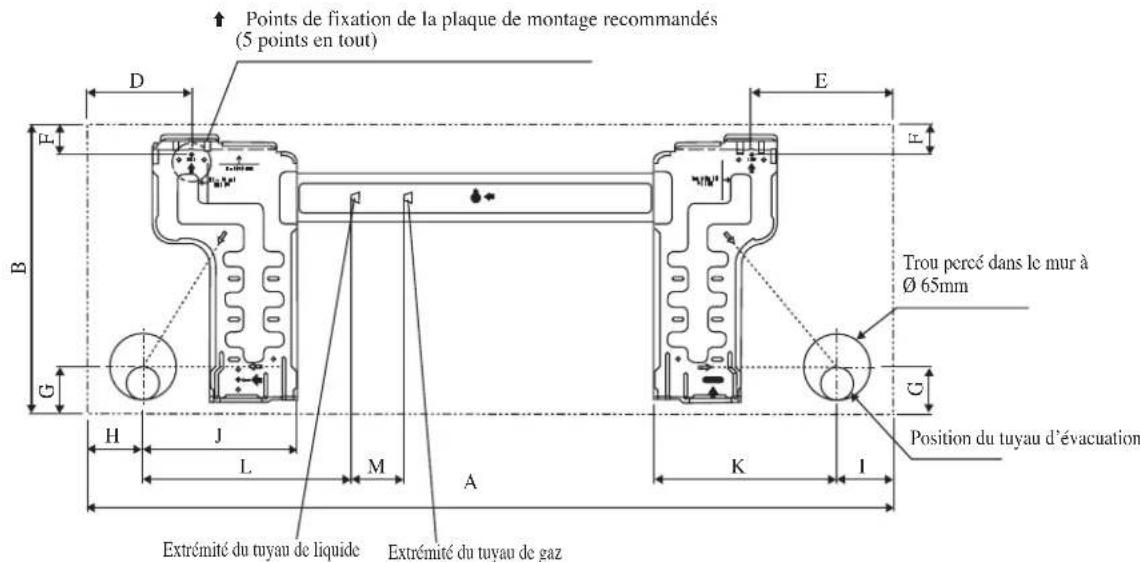

Points de fixation de la plaque de montage recommandés (5 points en tout) Utilisez un mètre à ruban comme indiqué. Placez l'extrémité du mètre à ruban sur D E F B G H J L M A K I Extrémité du tuyau de gazExtrémité du tuyau de liquide F G Trou percé dans le mur à Ø 65mm Position du tuyau d'évacuation

PLAQUE D'INSTALLATION 25/35

Modèle\Dimension

A

B

C

D

E

F

G

H

I

J

K

L

M

25/35

800 2

88 204

166 18

4 42 46

55 56

154 18

2 263

52

Toutes les dimensions sont données en mm

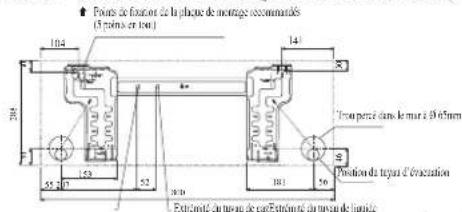

Points de fixation de la plaque de montage recommandés (5 points en tout) Trou percé dans le mur à Ø 65mm Position du tuyau d'évacuation Extrémité du tuyau de liquide Extrémité du tuyau de gaz

ALTERNATIVE PLAQUE D'INSTALLATION 25/35

Toutes les dimensions sont données en mm

Modèle\Dimension

A

B

C

D

E

F

G

H

I

J

K

L

M

25/35

800 2

88 204

104 141

30 46

55 56 1

53 181

207 52

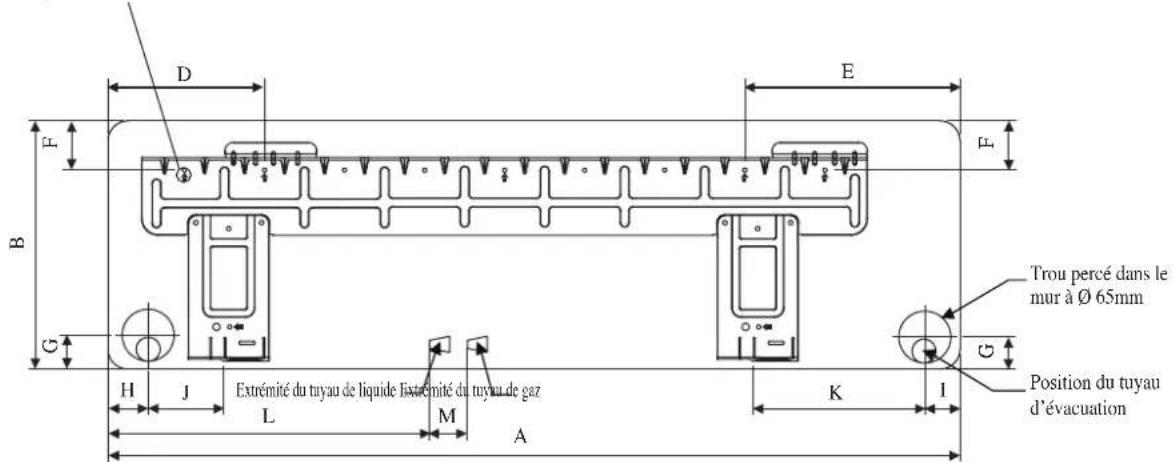

Points de fixation de la plaque de montage recommandés (7 points en tout)

D E F B C H J Extrémité du tuyau de liquide liextrémité du tuyau de gaz L M A K I Trou percé dans le mur à Ø 65mm Position du tuyau d'évacuation

PLAQUE D'INSTALLATION 50/60

Toutes les dimensions sont données en mm

Modèle\Dimension

A

B

C

D

E

F

G

H

I

J

K

L

M

50/60

1065 3

10 228

190 173

61 40

45 48 9

1 219 5

80 45

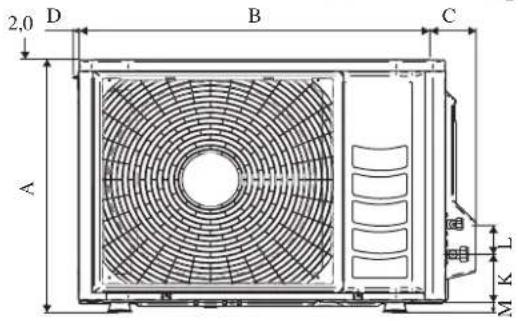

Unité Extérieure [RXN]

Toutes les dimensions sont données en mm

E F

Toutes les dimensions sont données en mm

Ce manuel fournit les procédures d'installation pour assurer le bon fonctionnement et la sécurité de cet appareil.

Des ajustements peuvent être nécessaires pour suivre les réglementations locales.

Avant d'installer et de faire fonctionner le climatiseur, lisez attentivement ce manuel et conservez le.

Cet appareil est destiné à être utilisé par des utilisateurs experts ou formés dans les magasins, dans l'industrie légère ou dans les fermes, ou pour un usage commercial par des personnes non spécialisées.

Cet appareil n'est pas destiné à être utilisé par des personnes, y compris les enfants, souffrant de capacités physiques, sensorielles ou mentales réduites, ou accusant un manque d'expérience et de connaissances, sauf si elles sont supervisées ou ont reçu des instructions concernant l'emploi de cet appareil d'une personne responsable de leur sécurité.

Les enfants doivent être supervisés pour s'assurer qu'ils ne jouent pas avec l'appareil.

PRÉCAUTIONS DE SÉCURITÉ

ATTENTION AVERTISSEMENT

• L'installation et la maintenance doivent être exécutées par une personne qualifiée qui est familiarisée avec les lois et réglementations en vigueur, et aussi expérimentée dans ce type d'équipements.
• Tous les câblages doivent répondre aux réglementations électriques nationales.
• Avant de commencer le raccordement suivant le schéma électrique, s'assurer que la tension nominale de l'appareil corresponde bien à celle indiquée sur la plaque signalétique.
• L'unité doit être raccordée à la TERRE pour prévenir tous les risques possibles dûes à un défaut d'isolation.
• Aucun câble électrique ne doit toucher la tuyauterie d'eau ou des pièces mobiles des moteurs des ventilateurs.
• Avant l'installation ou l'entretien du climatiseur, s'assurer que l'appareil est éteint (OFF).
• Débrancher l'appareil du circuit d'alimentation secteur avant de procéder à l'entretien du climatiseur.
• NE PAS retirer le câble d'alimentation électrique de la prise quand l'appareil est sous branché. Il peut en résulter des décharges électriques importantes susceptibles de provoquer un incendie.
• Les unités intérieures et extérieures, le cordon d'alimentation et le câblage de transmission doivent rester à une distance d'au moins 1m des téléviseurs et des radios, ce afin d'éviter les images déformées et les parasites. {En fonction du type et de la source des ondes électriques, des parasites peuvent être entendus même avec une distance supérieure à 1m}.

Vérifier les points suivants au cours de l'installation.

• Ne pas installer l'appareil où il peut se produire des fuites de gaz inflammable.
  En cas de fuite et accumulation de gaz autour de l'appareil, il y a risque d'incendie.

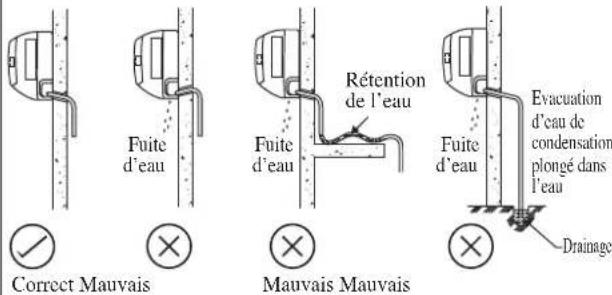

• S'assurer que le tuyau d'évacuation du condensat est correctement branché.
  Si le tuyau d'évacuation n'est pas correctement branché, les éventuelles fuites d'eau risquent de mouiller le mobilier.
• Ne pas surcharger l'unité (en fluïde frigorigène).
  Cet appareil est préchargé en usine. Une charge trop importante risque de provoquer une surcharge électrique ou d'endommager le compresseur.
• S'assurer que le panneau supérieur de l'appareil est remis en place après l'installation ou l'entretien.
  Avec un panneau mal fixé l'appareil va fonctionner bruyamment.
• Les bords coupants et les surfaces du refroidisseur tubulaire présentent un risque de blessure. Mieux vaut éviter le contact avec ces endroits.
• Avant de couper l'alimentation électrique, veiller à ce quel'interrupteur ON/OFF de la télécommande soit en position « OFF » afin d'éviter une mise en marche intempestive de l'appareil. Si l'interrupteur de la télécommande n'est pas en position « OFF », les ventilateurs de l'appareil se mettront en marche dès que l'alimentation électrique est rétablie. Il peut en résulter un danger pour le personnel d'entretien ou l'utilisateur.
• Ne pas installer les appareils à proximité ou près d'un passage de porte.
• Ne pas utiliser un appareil de chauffage trop près d'une unité de climatisation ou l'utiliser dans une pièce où, de l'huile minérale ou de la vapeur d'huile existent, cela peut faire fondre ou se déformer les pièces en plastique en raison de la chaleur excessive ou de réaction chimique.
• Lorsque l'appareil est utilisé dans la cuisine, le garder loin de la farine qui peut aller dans d'aspiration de l'appareil.
• Cet appareil n'est pas approprié pour une utilisation en usine lorsqu'un brouillard d'huile de coupe ou de la poudre de fer existe ou bien quand la tension fluctue grandement.
• Ne pas installer les unités à des endroits comme une source d'eau chaude ou une raffinerie de pétrole où des gaz sulfureux existent.
• S'assurer que la couleur des câbles de l'unité extérieure et les marquages de bornes sont identiques à ceux de l'unité intérieure.
  • IMPORTANT: NE PAS INSTALLÉR OU UTILISER LE CLIMATISEUR DANS UNE BUANDERIE.
• N'utilisez pas de câbles joints et torsadés pour l'alimentation électrique entrante.
• L'équipement n'est pas destiné à être utilisé dans une atmosphère potentiellement explosive.

AVIS

Instructions d'élimination

Cet appareil de conditionnement d'air porte le symbole ci-joint. Ce symbole signifie que les appareils électriques et électroniques doivent être éliminés séparément des ordures ménagères non triées.

N'essayez pas de démonter vous-même l'appareil : le démontage de l'appareil de conditionnement d'air ainsi que le traitement du réfrigérant, de l'huile et d'autres composants doivent être effectués par un installateur qualifié, en accord avec les réglementations locales et nationales en vigueur.

Les appareils de conditionnement d'air doivent être traités dans des installations spécialisées de dépannage, réutilisation ou recyclage. En vous assurant que cet appareil est éliminé correctement, vous contribuez à éviter les conséquences potentiellement néfastes sur l'environnement et la santé. Veuillez contacter votre installateur ou les autorités locales pour plus d'information.

Les piles de la télécommande doivent être enlevées et éliminées séparément, conformément aux réglementations locales et nationales en vigueur.

IMPORTANT

Information importante relative au réfrigérant utilisé

Ce produit contient des gaz fluorés à effet de serre encadrés par le protocole de Kyoto.

Ne pas laisser les gaz s'échapper dans l'atmosphère.

Type de réfrigérant: R410A

Valeur GWP ^(1) : 1975

(1) GWP = Potentiel De Réchauffement Global

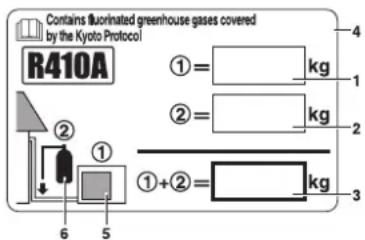

Prière de compléter à l'encre indélébile,

c ① la charge de réfrigerant d'usine du produit,
¢ ② la quantité de réfrigérant supplémentaire chargée sur place et
¢ ① + ② la charge de réfrigérant totale

sur l'étiquette de charge de réfrigérant fournie avec le produit.

L'étiquette complétée doit être apposée à proximité de l'orifice de recharge du produit (par ex. à l'intérieur du couvercle d'entretien).

1 charge de réfrigérant d'usine du produit : voir plaquette signalétique de l'unité (2)
2 quantité de réfrigérant supplémentaire chargée sur place
3 charge de réfrigérant totale
4 contient des gaz à effet de serre fluorés relevant du Protocole de Kyoto
5 Unité extérieure
6 cylindre de réfrigérant et collecteur de recharge

(2) Dans le cas de multiples systèmes intérieurs, seule 1 étiquette doit être apposée*, mentionnant la charge de réfrigérant d'usine totale de toutes les unités intérieures raccordées au système de réfrigérant.

Des inspections périodiques de fuites de réfrigérant peuvent être exigées en fonction de la législation européenne ou locale. Veuillez contacter votre distributeur local pour plus d'informations.

* sur l'unité extérieure

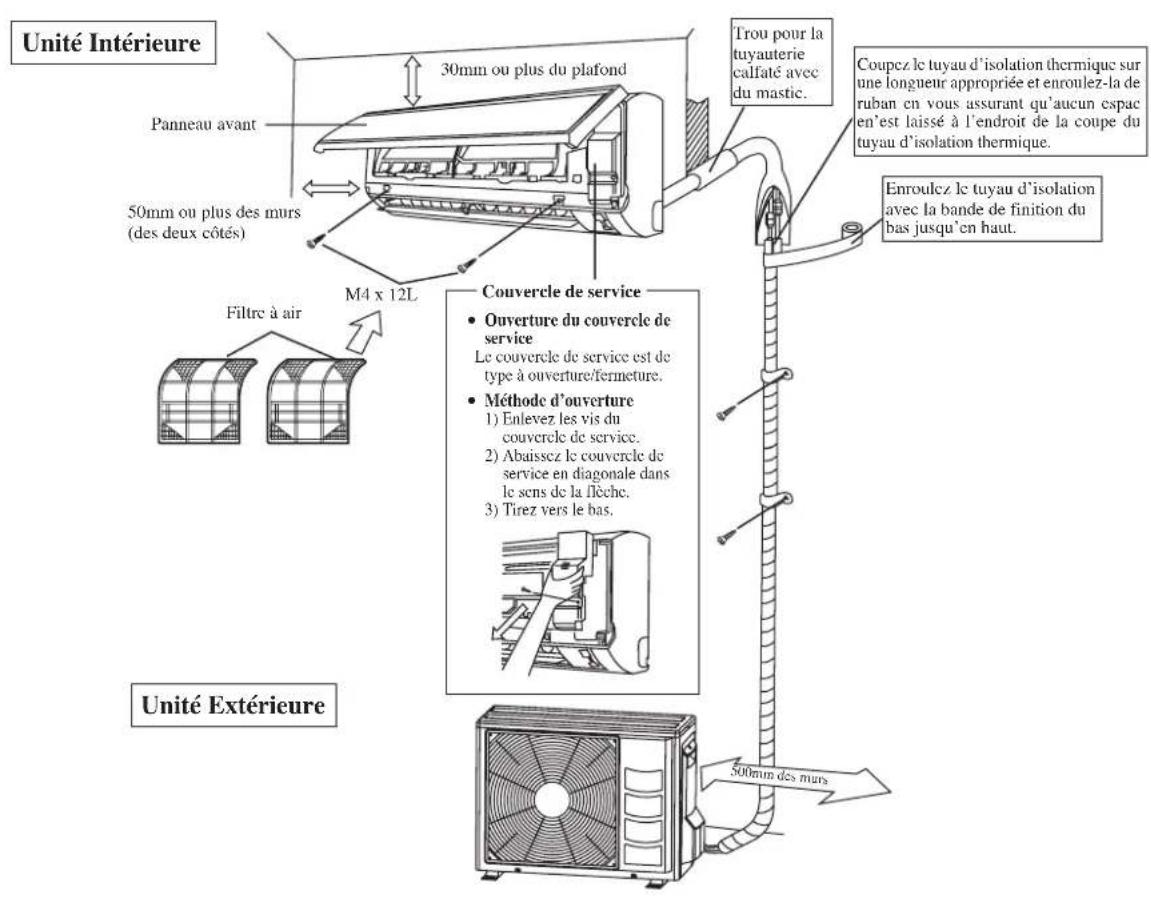

DIAGRAMME D'INSTALLATION

Unité Intérieure 30mm ou plus du plafond Panneau avant 50mm ou plus des murs (des deux côtés) M4 x 12L Filtre à air Couvercle de service • Ouverture du couvercle de service Le couvercle de service est de type à ouverture/fermeture. • Méthode d'ouverture 1) Enlevez les vis du couvercle de service. 2) Abaissez le couvercle de service en diagonale dans le sens de la flèche. 3) Tirez vers le bas. Coupez le tuyau d'isolation thermique sur une longueur appropriée et enroulez-la de ruban en vous assurant qu'aucun espac en'est laissé à l'endroit de la coupe du tuyau d'isolation thermique. Enroulez le tuyau d'isolation avec la bande de finition du bas jusqu'en haut. 500mm des murs Unité Extérieure

INSTALLATION DE L'UNITÉ EXTÉRIEURE (RXN25/35)

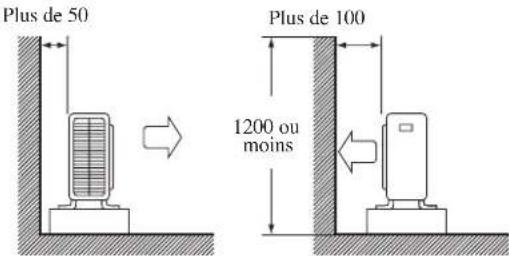

• Si un mur ou tout autre obstacle se trouve sur le chemin du jet d'air d'admission ou de rejet de l'unité extérieure, suivre les directives d'installation ci-dessous.
• Pour l'un des modèles ci-dessous d'installation, la hauteur du mur sur le côté échappement doit être d'au moins 1200mm.

Mur face à un côté

Plus de 50 Plus de 100 1200 ou moins

Vue latérale

Mur face à deux côtés

Plus de 100

Plus de 50

Plus de 150

Plus de 50
Vue de dessus

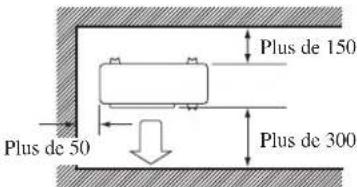

Mur face à trois côtés

Plus de 150 Plus de 50 Plus de 300

Vue de dessus
Unité : mm

Travaux de vidange. (Unité De Pompe À Chaleur Seulement)

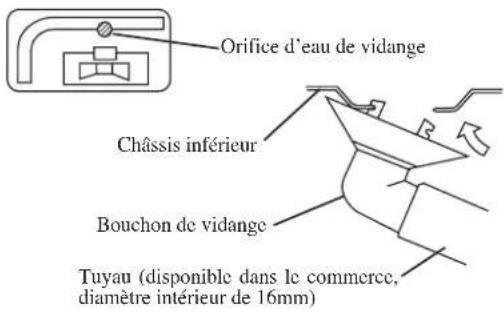

1) Utiliser le bouchon de vidange pour la vidange.
2) Si l'orifice de vidange est couvert par une base de montage ou une surface au sol, placer des cales de pieds supplémentaires d'au moins 30mm de hauteur sous les pieds de l'unité extérieure.
3) Dans les régions froides, n'utilisez pas de tuyau de vidange avec l'unité extérieure. (Sinon, l'eau de vidange peut se figer, altérant les performances du chauffage.)

Orifice d'eau de vidange Châssis inférieur Bouchon de vidange Tuyau (disponible dans le commerce, diamètre intérieur de 16mm)

INSTALLATION DE L'UNITÉ EXTÉRIEURE (RXN50/60)

L'unité extérieure doit être installée de manière à ce qu'il n'y ait pas de reprise d'air chaud ou d'obstruction au débit régulier d'air. Veuillez respecter l'écartement d'installation illustré sur le diagramme. Choisir l'emplacement le plus frais possible, où l'admission d'air ne soit pas plus élevée que la température de l'air extérieure (se reporter à la plage de fonctionnement).

Dégagements minimum

Dimension	A	B	C	D
Distance Minimume, mm 300	1000	300 500

Remarque : En cas d'obstacles de part et d'autre de l'unité d'une hauteur supérieure à 2 mètres ou toute obstruction d'air sur le dessus de l'unité, augmenter sensiblement les dégagements minimum prévus.

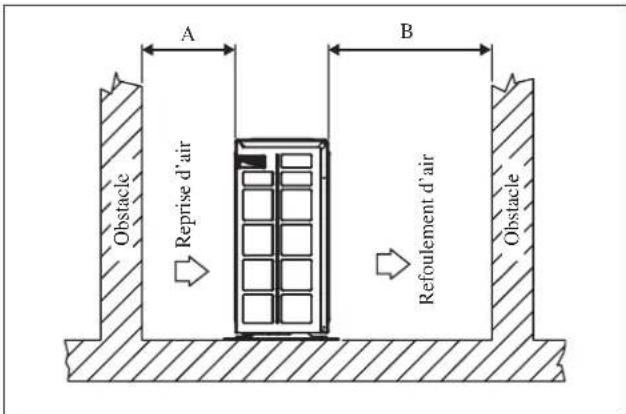

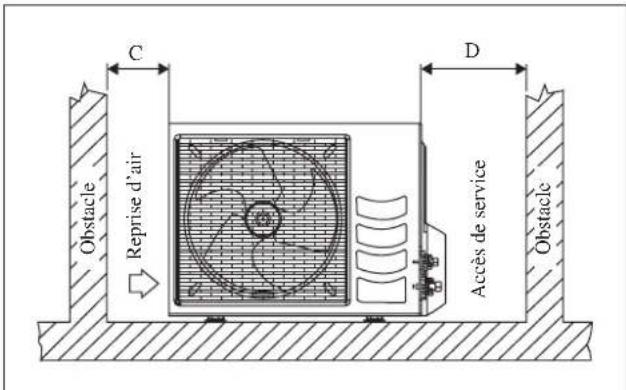

Disposition Condensée De L'eau D'unité Extérieure (Unité De Pompe À Chaleur Seulement)

• Il y a 2 trous sur la base de l'unité extérieure pour que l'eau condensée sorte. Insérez le coude de drain à un des trous.
• Pour installer le coude de drain, première insertion une partie du crochet sur la base (partie A), tirer alors le coude de drain dans la direction montrée par la flèche tout en insérant l'autre partie à la base. Après installation, contrôle pour s'assurer que le coude de drain s'accrochent à la base fermement.
• Si l'unité est installée dans un neigeux et chily un secteur, l'eau condensée peut geler dans la base. Dans un tel cas, enlevez svp la prise au fond de l'unité pour lisser le drainage.

A B Obstacle Reprise d'air Refoulement d'air Obstacle

C Reprise d'air D Accès de service Obstacle

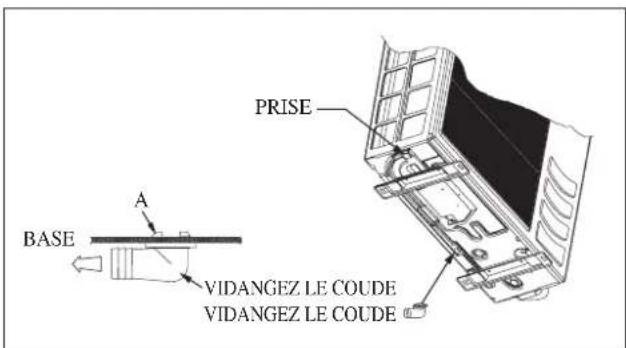

PRISE BASE A VIDANGEZ LE COUDE VIDANGEZ LE COUDE

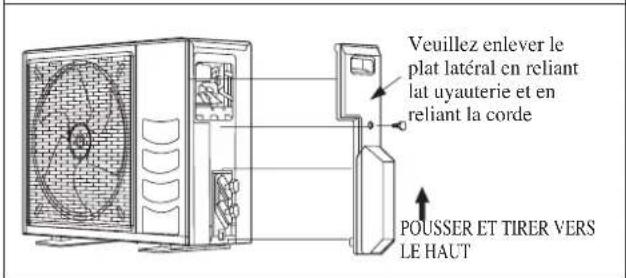

Veuillez enlever le plat latéral en reliant lat uyauterie et en reliant la corde POUSSER ET TIRER VERS LE HAUT

INSTALLATION DE L'UNITÉ INTÉRIEURE

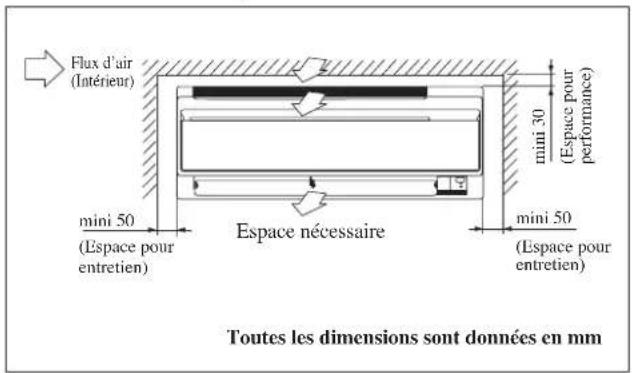

Installer l'unité intérieure de traitement d'air de façon à ce qu'il n'y ait aucun obstacle sur la circulation de l'air (risque de recyclage de l'air refroidi au refoulement de l'unité et l'air à l'entrée). Veuillez respecter l'écartement d'installation illustré sur le diagramme. Ne pas exposer l'unité intérieure à l'influence directe de l'éclairage. L'emplacement de l'unité, doit permettre une évacuation aisée des condensats, et permettre une evacuation aisee des condensats, et doit être suffisamment loin des portes.

Flux d'air (Intérieur) mini 50 (Espace pour entretien) Espace nécessaire mini 50 (Espace pour entretien) mini 30 (Espace pour performance) Toutes les dimensions sont données en mm

La tuyauterie de réfrigérant peut être dirigée vers l'appareil de plusieurs façons (sur la gauche ou la droite, depuis l'arrière de l'appareil), par le biais des orifices défonçables situés sur l'enveloppe de l'appareil. Cintrer les tuyaux avec précaution afin de les aligner avec les orifices. Pour les sorties latérale et inférieure, maintenir le bas de la tuyauterie et la positionner dans la bonne direction. Le flexible d'évacuation des condensats peut être fixé aux tuyaux.

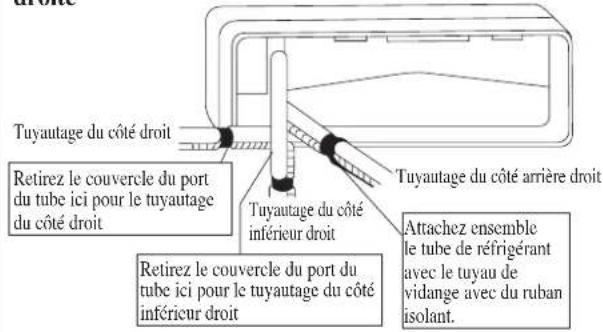

Tuyauterie sur le côté droit, à l'arrière droite ou en bas à droite

Tuyautage du côté droit Retirez le couvercle du port du tube ici pour le tuyautage du côté droit Tuyautage du côté inférieur droit Attachez ensemble le tube de réfrigérant avec le tuyau de vidange avec du ruban isolant. Retirez le couvercle du port du tube ici pour le tuyautage du côté inférieur droit

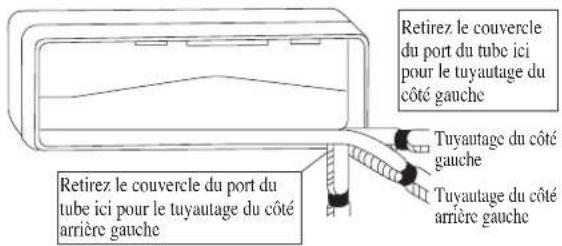

Tuyauterie sur le côté gauche, à l'arrière gauche ou en bas à gauche

Retirez le couvercle du port du tube ici pour le tuyautage du côté gauche Tuyautage du côté gauche Retirez le couvercle du port du tube ici pour le tuyautage du côté arrière gauche Tuyautage du côté arrière gauche

Tuyautage du côté inférieur gauche

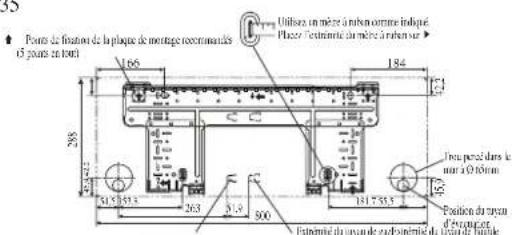

Montage De La Platine Support

S'assurrer que le mur de support soit suffisamment résistant, pour supporter le poids de l'unité et éviter toutes vibrations. Selon la composition du mur, utiliser des vis chevilles appropriées pour la fixation de la platine support.

Utilisez l'indicateur de niveau pour le montage horizontal, et fixez-le avec 5 vis adaptées pour FTXN25/35 et 7 vis adaptées pour FTXN50/60.

Dans le cas de sortie arrière des tuyauteries, percer le trou ∅ 65mm pour les canalisations à l'aide d'une scie cloche. Le trou aura une légère pente vers l'unité extérieure (voir figure).

FTXN 25/35

5/35 Plaque de montage Vis de fixation de la plaque de montage

FTXN 25/35 (ALTERNATIVE PLAQUE D'INSTALLATION)

Plaque de montage Vis de fixation de la plaque de montage

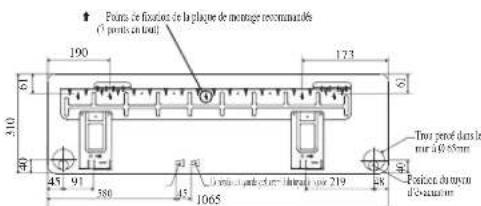

FTXN 50/60

50/60 Plaque de montage Vis de fixation de la plaque de montage

Point De Retenue Et Dimensions Recommandés Pour La Platine De Montage

FTXN 25/35

Pointe de fixation de la plaque de montage recommandées 05 jours en total 166 298 51,5 35,3 263 21,3 500 Utilisez un mère à netre comme indiqué Plaque d'entainie du mère à netre sur 184 181 753,5 Fouç parz dans le marr à l'écteur Position du rayon d'envocant. Enfinéré du rayon de gaztonnement du rayon de plante

Toutes les dimensions sont données en mm

FTXN 25/35 (ALTERNATIVE PLAQUE D'INSTALLATION)

Pointe de fronter de la plaque de montage accommodés (5 moins en ton) 104 143 396 152 52 181 50 Tempurée dans le mur à 10.5mm Position du tray d'orientation Extrôment du menu de car/Extrôment du menu de liquid

Toutes les dimensions sont données en mm

FTXN 50/60

Pour de finiture de la plaque de montage recommandée (1 point en total) 190 173 61 310 40 45 91 380 45 1065 123 61 Tres proof dans le muir à 60 mm 45 45 45 Faison du moyen d'ouverture

Toutes les dimensions sont données en mm

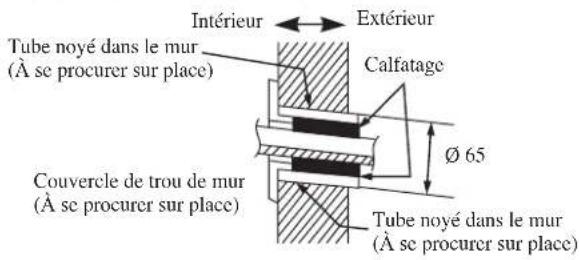

Trou Avec Perceuse En Cône

Intérieur Extérieur Tube noyé dans le mur (À se procurer sur place) Calfatage Ø 65 Couvercle de trou de mur (À se procurer sur place) Tube noyé dans le mur (À se procurer sur place)

Mise En Place De L'unite De La Platine Support

Positionner dans un premier temps l'unité intérieure sur la languette d'accrochage supérieure de support. Pour vous assurer que les crochets sont correctement installés sur la plaque d'installation, essayez de les faire légèrement bouger de gauche à droite.

Comment Fixer L'unité Interne

Accrochez les griffes de la structure inférieure à la plaque de montage.

Comment Démonter L'unité Interne

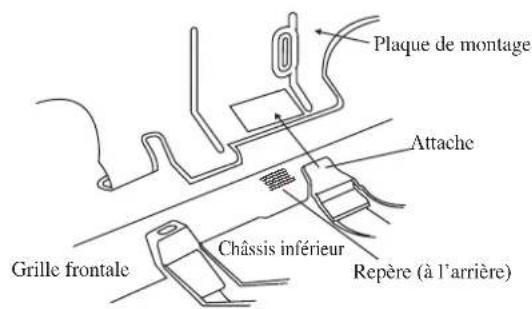

Soulevez la zone marquée d'un repère (au bas de la grille avant) pour libérer les griffes.

Plaque de montage Attache Grille frontale Châssis inférieur Repère (à l'arrière)

Accrochez les crochets de l'appareil intérieur ici.

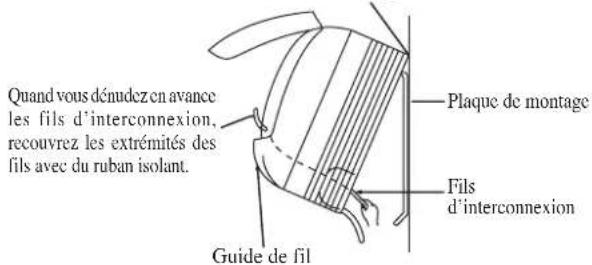

Quand vous dénudez en avance les fils d'interconnexion, recouvrez les extrémités des fils avec du ruban isolant. Guide de fil Plaque de montage Fils d'interconnexion

Évacuation Des Condensats

Le tube d'évacuation des condensats de l'unité devra être, dans la mesure du possible, dirigé vers la sortie arrière des tuyauteries a travers le mur de support. Evitez les situations susceptibles de causer une fuite d'eau.

Drainage De L'eau

Correct Mauvais Fuite d'eau Rétention de l'eau Fuite d'eau Mauvais Mauvais Fuite d'eau Evacuation d'eau de condensation plongé dans l'eau Drainage

⚠ AVERTISSEMENT

- N'installez pas l'unité, intérieure comme extérieure, à une altitude supérieure à 2000m.

RACCORDEMENTS DES TUYAUTERIES

Longueur admissible de tuyauterie

Une tuyauterie trop longue va diminuer à la fois la performance et la fiabilité de l'appareil. Plus le nombre d'angles est grand, plus le système de réfrigérant résiste au flux, ce qui affaiblit la capacité de refroidissement. En conséquence, le compresseur peut connaître des défectuosités. Choisissez toujours le chemin le plus court et suivez les recommandations données dans le tableau ci-dessous:

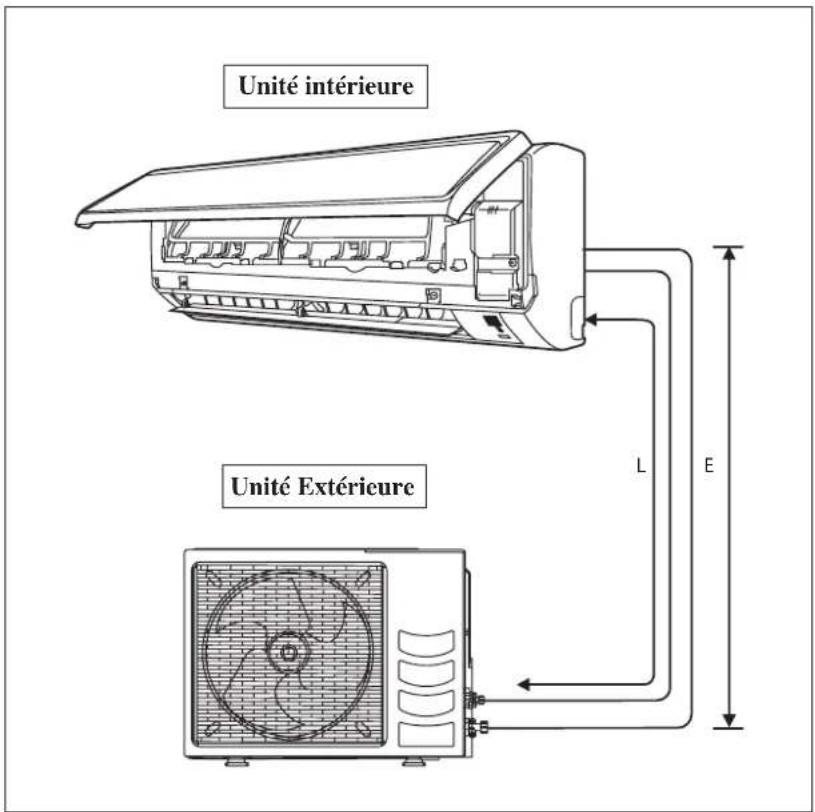

Unité intérieure Unité Extérieure L E

Modèle	Intérieure (FTXN)	25 35	50 60
	Extérieure (RXN)	25 35	50	60
Longueur minimum admissible (L), m 3		3
Longueur maximale autorisée (L), m 20 30
Élévation Admise Max (E), m 10 10
Racc. Tube Aspiration, mm / (pouces) 9,52 (3/8") 12,70 (1/2") 15,88 (5/8")
Racc. Tube Liquide, mm / (pouces) 6,35 (1/4") 6,35 (1/4")

* Assurez-vous d'ajouter la quantité correcte de réfrigérant additionnel. Sinon, cela pourrait conduire à une réduction de sperformances.

Remarque : La charge complète de gaz se trouve dans l'unité extérieure jusqe'à une longueur nominale de 7,5 mètres aucun complément en réfrigérant n'est nécessaire.

Charge additionnelle

Le réfrigérant est pré-chargé dans l'unité extérieure. Si la longueur des tuyaux est inférieure à 7,5m, alors la charge supplémentaire après un tirage n'est pas nécessaire. Si la longueur de la tuyauterie est supérieure à 7,5m, alors utiliser la valeur de charge supplémentaire comme indiqué dans le tableau.

Charge de réfrigérant supplémentaire [g] par longueur supplémentaire de 1m indiquée dans le tableau

Modèle	Intérieure (FTXN)	25	35	50	60
	Extérieure (RXN)	25	35	50		60
Charge additionnelle [g/m] 20 20 20 20

Exemple :

FTXN25 & RXN25 avec une longueur de tuyauterie de 12m la longueur de tuyauterie supplémentaire est de 4,5m. Ainsi, Charge additionnelle = 4,5[m] x 20[g/m]

$$ = 9 0, 0 [ \mathrm{g} ] $$

Travail Des Tuyauteries Et Technique Flare

• Ne pas utiliser de tuyauteries en cuivre encrassé ou endommagé. Si de la tuyauterie, un évaporateur ou un condensateur a été exposé ou a été ouvert pendant 15 secondes, passer le système à l'aspirateur. En règle générale ne pas retirer le plastique, les bouchons en caoutchouc et les écrous en laiton des vannes, raccords, tuyaux et bobines jusqu'à ce que cela soit prêt de raccorder le conduit d'aspiration ou de liquide dans les vannes ou les raccords.
• Si l'on doit effectuer un travail de soudage, s'assurer que l'azote passe par les serpentins et les joints durant le travail du soudage. Cela permettra d'éliminer la formation de suie sur la paroi interne des tubes en cuivre.
• Couper le tuyau étape par étape, avancer la lame du coupe-tube lentement. Une coupe profonde et forcée va déformer le tube davantage et ainsi causer plus de bavures. Voir Schéma I.
• Ebarber les bords coupés des tubes à l'aide d'un alésoir. Voir Schéma II. Tenir le tuyau en haut et l'ébarbeur à une position plus basse pour éviter que des morceaux de métal n'entrent dans le tuyau. Pour éviter toutes irrégularités sur les faces évasées, qui risqueraient de causer des fuites de gaz.
• Relier les écrous ‘flare’ montés sur les connexions des unités intérieure et extérieure aux tubes de cuivre.
• La longueur exacte de tube dépassant de la dudgonnière dépend du type de dudgonnière utilisé. Voir Schéma III.
• Placer le tube fermement dans la dudgeonnière. Aligner les centres des deux blocs d'emboutissage et poinçonnage, et puis serrez le poinçon au maximum.
• Le raccordement du tuyau de réfrigérant doit être isolé par du polyuréthane à cellules fermées.

Raccordement de la tuyauterie aux unités

• Aligner le centre de la tuyauterie et serrer assez fort le raccord conique à la main. Voir Schéma IV.
• Enfin, serrer l'écrou à l'aide d'une clef dynamométrique jusqu'au clic.
• En serrant l'écrou avec la clef dynamométrique, veiller à respecter le sens de la flèche indiqué sur la clef.
• Le raccordement du tuyau de réfrigérant doit être isolé par du polyuréthane à cellules fermées.

Schéma I Coupe des Tubes Cuivre 1/4t Schéma II Ebavurage

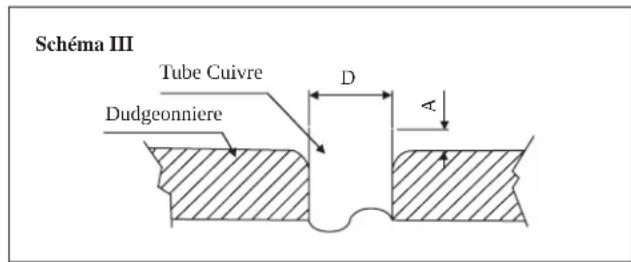

Schéma III Tube Cuivre Dudgeonniere D A

∅ Tube, D A (mm)
Pouce mm Impérial(Type d'écrou à oreilles)	Normal(Type d'embrayage)
1/4" 6,35 1,3 0,7
3/8" 9,52 1,6 1,0
1/2" 12,70 1,9 1,3
5/8" 15,88 2,2 1,7
3/4" 19,05 2,5 2,0

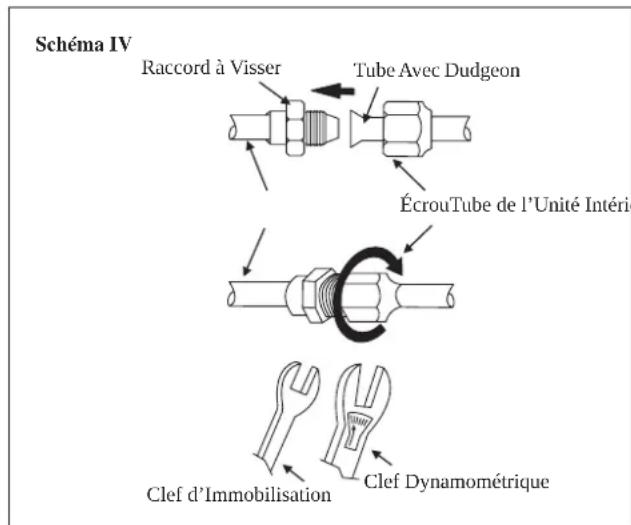

Schéma IV Raccord à Visser Tube Avec Dudgeon ÉcrouTube de l'Unité Intérieure Clef d'Immobilisation Clef Dynamométrique

RACCORDEMENT ÉLECTRIQUE

IMPORTANT : * Les valeurs ci-dessus ne sont données qu'à titre indicatif. Elles doivent, par conséquent, être vérifiées et choisies de façon à répondre aux lois et aux réglementations en vigueur dans le pays concerné. Elles sont en plus fonction du type d'installation et des conducteurs utilisés.

** Le voltage adéquat doit être vérifié avec les données de l'étiquette sur l'appareil.

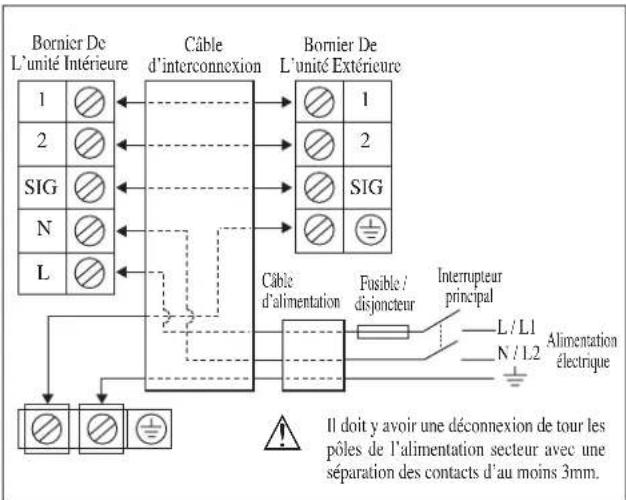

Bornier De L'unité Intérieure Câble d'interconnexion Bornier De L'unité Extérieure 1 2 SIG N L Câble d'alimentation Fusible / disjoncteur Interrupteur principal L / L1 N / L2 Alimentation électrique Il doit y avoir une déconnexion de tour les pôles de l'alimentation secteur avec une séparation des contacts d'au moins 3mm.

Modèle	Intérieure (FTXN)	25 35 50 60
	Extérieure (RXN)	25 35 50 60
Tension d'alimentation**		220-240V/-50Hz + ≡
Section du câble d'alim*	mm ^2	1,5	2,5
Nombre de conducteurs		3	3
Section du câble de liaison*	mm ^2	1,5	2,5
Nombre de conducteurs		4	4
Fusible/circuit recommandé note du disjoncteur A		16 20

* Si la longueur du câble est supérieure à 2m, utiliser un câble de plus grande taille.

• Tous les fils doivent être fermement connectés.
• Aucun fil électrique ne doit toucher ni la tuyauterie du réfrigérant, ni le compresseur, ni les pièces mobiles du moteur de ventilation.
• Le câble de raccordement entre l'unité intérieure et l'unité extérieure doit être fixé à l'aide du collier fourni.
• Le cordon électrique doit être équivalent à H07RN-F au minimum.
• Les connecteurs et les câbles du répartiteur ne doivent subir aucune pression externe.
• Tous les couvercles doivent être correctement fixés pour éviter tout vide.
• Utilisez des bornes à sertir rondes pour la connexion des fils au bloc d'alimentation. Connectez les fils en les faisant correspondre aux indications du bornier. (Référez-vous au schéma de câblage apposé sur l'unité).

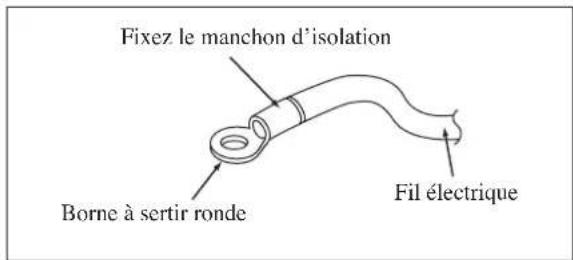

Fixez le manchon d'isolation Borne à sertir ronde Fil électrique

• Utilisez le bon tournevis pour serrer les vis du répartiteur. Utiliser un tournevis non adapté peut endommager la tête de la vis.
• Ne pas trop serrer sous peine d'endommager la vis de bornes.
• Ne connectez pas de fils de sections différentes au même répartiteur.
• Réalisez le câblage de façon ordonnée. Le câblage ne doit pas obstruer les autres pièces ni le couvercle du boîtier du répartiteur.

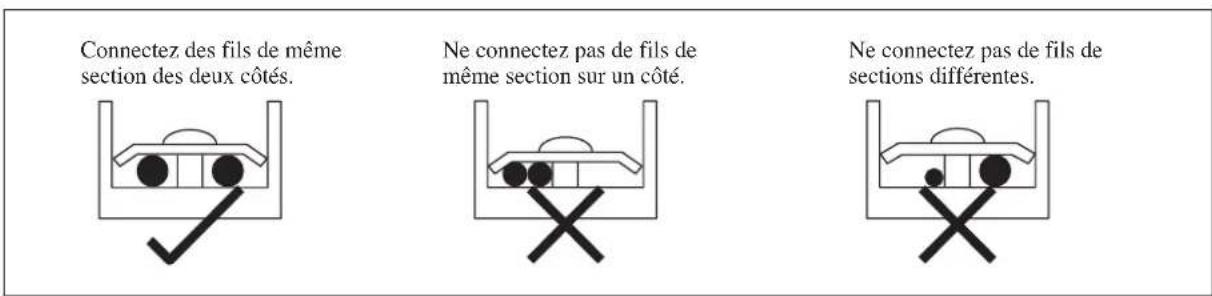

Connectez des fils de même section des deux côtés. Ne connectez pas de fils de même section sur un côté. Ne connectez pas de fils de sections différentes.

PRÉCAUTIONS SPÉCIALES EN TRAITANT L'UNITÉ DE R410A

R410A est un nouveau réfrigérant de HFC qui n'endommage pas la couche d'ozone. La pression de travail de ce nouveau réfrigérant est 1,6 fois supérieure à celle d'un réfrigérant conventionnel (R22), une installation appropriée et un bon entretien sont donc essentiels.

• Jamais réfrigérant de l'utilisation autre que R410A dans un climatiseur qui est conçu pour fonctionner avec R410A.
• De l'huile POE ou PVE est employée comme lubrifiant pour le compresseur de R410A, qui est différente de l'huile minérale utilisée pour le compresseur R22. Pendant l'installation ou l'entretien, des précautions supplémentaires doivent être prises pour ne pas exposer le système de R410A trop long à l'air moite. L'huile résiduelle de POE ou de PVE dans la tuyauterie et les composants peuvent absorber l'humidité de l'air.

• Pour empêcher mischarging, le diamètre du port de service sur la valve de fusée est différent de celui de R22.

• Employez les outils et les matériaux exclusivement pour le réfrigérant R410A. Les outils exclusivement pour R410A sont valve diverse, tuyau de remplissage, indicateur de pression, détecteur de fuite de gaz, outils de fusée, clé dynamométrique, pompe de vide et cylindre de réfrigérant.

• Car un climatiseur de R410A encourt une pression plus élevée que les unités R22, il est essentiel de choisir les pipes de cuivre correctement. Jamais diluant de cuivre de pipes d'utilisateur que 0,8mm quoiqu'ils soient disponibles sur le marché.
• Si le gaz de réfrigérant fuit pendant l'installation/servicing, soyez sûr d'aérer entièrement. Si le gaz réfrigérant entre en contact avec le feu, un gaz toxique peut se produire.
• En installant ou en enlevant un climatiseur, ne laissez pas l'air ou l'humidité rester dans le cycle réfrigérant.

Aspirer est nécessaire pour éliminer toute humidité et air du système.

Aspiration sous vide des tuyauteries et de l'unité intérieure

Hormis pour l'appareil extérieur pré-chargé de réfrigérant, l'unité intérieure et les tuyaux de connexion doivent être purgés car l'air restant dans le cycle frigorifique contient de l'humidité et est susceptible de provoquer un dysfonctionnement du compresseur.

• Enlever le bouchon central, ainsi que le bouchon de la prise de pression sur chaque vanne.
• Raccorder le centre de la jauge de chargement à la pompe à vide.
• Raccorder la jauge de chargement à l'orifice de service de la valve à trois voies.
• Démarrer la pompe à vide. Évacuer pendant environ 30 minutes. La période d'évacuation varie selon la capacité de la pompe à vide. S'assurer que l'aiguille de la jauge de chargement se soit déplacée vers -760mmHg.

Avertissement

• Si l'aguille de la jaudge ne se déplace pas vers -760mmHg, vérifier qu'il n'y ait pas de fuite de gaz (à l'aide d'un détecteur de gaz) au niveau des raccordements évasés des unités intérieures et extérieures, puis réparer la fuite avant de passer à l'étape suivante.
• Fermer la valve de la jauge de chargement et éteindre la pompe à vide.
• Sur l'unité extérieure, ouvrir la valve de succion (3 voies) et la valve de liquide (2 voies) (dans le sens inverse des aiguilles d'une montre) à l'aide d'une clé pour vis hexagonales de 4mm.

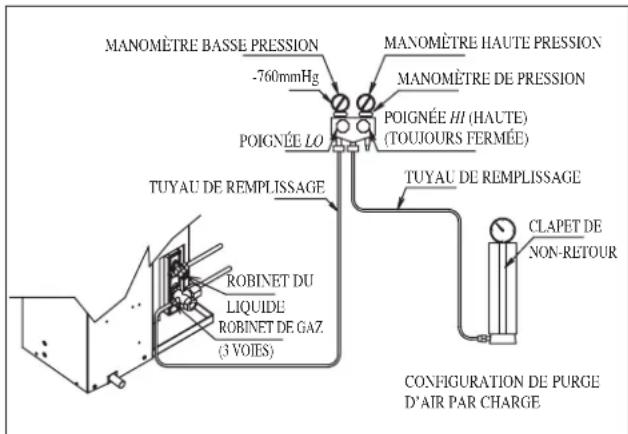

Opération de chargement

Cette opération nécessite impérativement l'utilisation d'un cylindre de charge ou une balance de précision. Le complement de charge se fait sur l'unité extérieure par la vanne d'aspiration via la prise de pression de la vanne de service.

• Enlever le bouchon de la vanne de service.
• Raccorder le côté de basse pression de la jauge de chargement à l'orifice de succion du réservoir cylindrique et fermer le côté de haute pression de la jauge. Éliminer l'air du tuyau de service.
• Mettre le climatisateur en marche.
• Ouvrir le cylindre de gaz et la valve de chargement de basse pression.
• Lorsqu'une quantité suffisante de réfrigérant est injectée dans l'unité, fermer le côté basse pression et la valve du cylindre de gaz.
• Débrancher le tuyau de service de l'orifice de service. Remettre le bouchon de l'orifice de service.

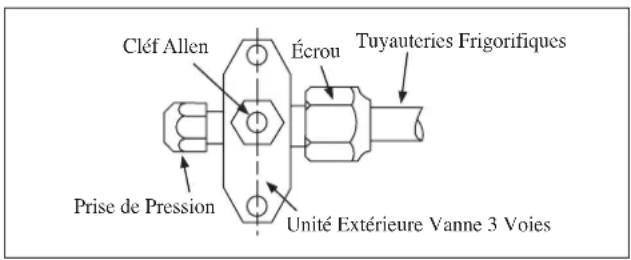

Cléf Allen Écrou Tuyauteries Frigorifiques Prise de Pression Unité Extérieure Vanne 3 Voies

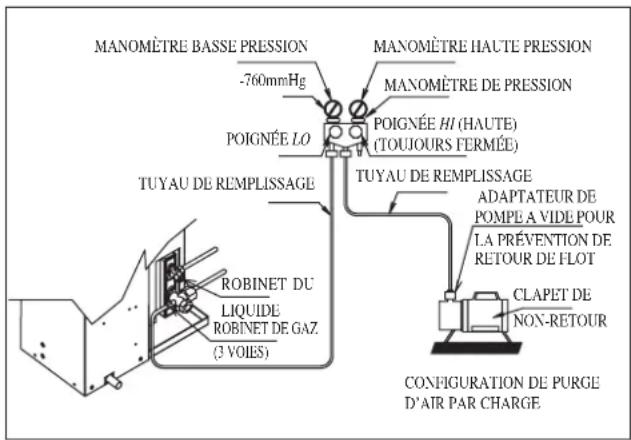

MANOMÈTRE BASSE PRESSION -760mmHg POIGNÉE LO TUYAU DE REMPLISSAGE MANOMÈTRE HAUTE PRESSION MANOMÈTRE DE PRESSION POIGNÉE HI (HAUTE) (TOUJOURS FERMÉE) TUYAU DE REMPLISSAGE ADAPTATEUR DE POMPE A VIDEL POUR LA PRÉVENTION DE RETOUR DE FLOT CLAPET DE NON-RETOUR ROBINET DU LIQUIDE ROBINET DE GAZ. (3 VOIES) CONFIGURATION DE PURGE D'AIR PAR CHARGE

MANOMÈTRE BASSE PRESSION -760mmHg POIGNÉE LO TUYAU DE REMPLISSAGE MANOMÈTRE HAUTE PRESSION MANOMÈTRE DE PRESSION POIGNÉE HI (HAUTE) (TOUJOURS FERMÉE) TUYAU DE REMPLISSAGE CLAPET DE NON-RETOUR ROBINET DU LIQUIDE ROBINET DE GAZ. (3 VOIES) CONFIGURATION DE PURGE D'AIR PAR CHARGE

L'INDICATEUR S'ALLUME

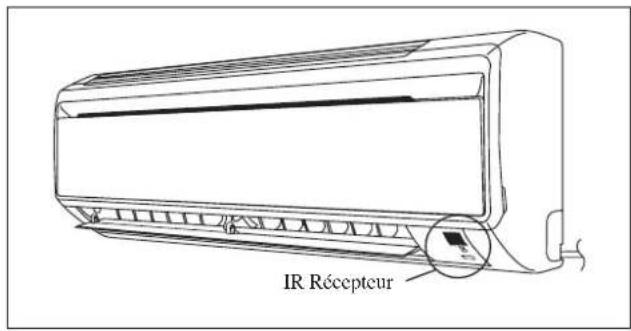

IR Récepteur De Signal

Lorsqu'un signal de fonctionnement est transmis par une télécommande à infrarouges, le récepteur de signal de l'unité intérieure répond comme ci-dessous pour confirmer l'acceptation de la transmission du signal.

SUR vers ARRÊT 1 bip long
ARRÊT vers SURPompe bas/Force de refroidissement activée	2 bips courts
Autres 1 bips courts

Froid Seul / Module Pompe À Chaleur

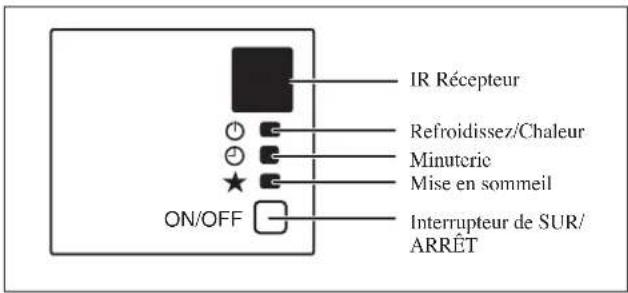

Le tableau ci-dessous reprend en détail la visualisation par led, des conditions normales de fonctionnement, et conditions de défaut du climatiseur.

Les voyants de signalisation de LED sont situés au milieu de l'unité de climatiseur.

L'unité de pompe de chaleur est équipée d'un mode « auto »; l'unité fournira une température ambiante raisonnable enfaisant passer l'unité automatiquement au mode « refroidissement » ou au mode « chaleur », selon latempérature réglée par l'utilisateur.

IR Récepteur

L'indicateur LED S'allume Pour L'unité De Refroidissement / Module Pompe À Chaleur

IR Récepteur Refroidissez/Chaleur Minuterie Mise en sommeil ON/OFF Interrupteur de SUR/ ARRÊT

L'indicateur LED S'allume : Conditions De Fonctionnement Normales Et Par Défaut Pour L'Unité De Refroidissement/Module Pompe À Chaleur

	REFROIDISSEZ/CHALEUR(VERT/ROUGE)		Fonctionnement
	○VERT		Mode de refroidissement
	○ROUGE		Mode chauffage
	○ROUGE		Mode chauffage automatique
	○VERT		Mode refroidissement automatique
	○	○	Minuterie en marche
○	○		Mode de sommeil
	○VERT		Mode ventilateur activé
	○VERT		Mode sec activé
	○ROUGE		Dégivrage
	○VERT		Erreur de l’unité

○ SUR

●LED clignotante

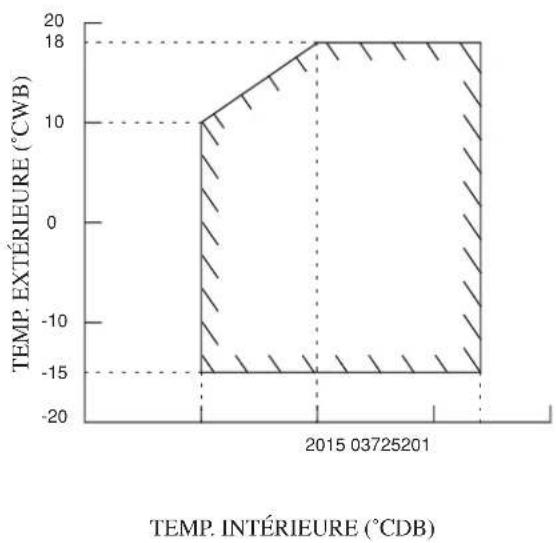

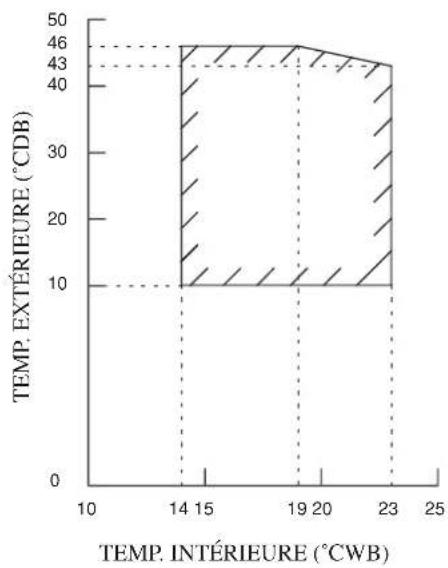

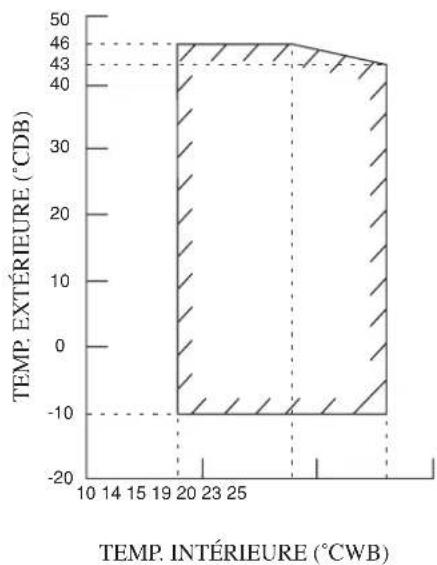

Modèle: FTXN 25/35 RXN 25/35

REFROIDISSEMENT

CHAUFFAGE

DB : Thermomètre sec
WB : Thermomètre mouillé

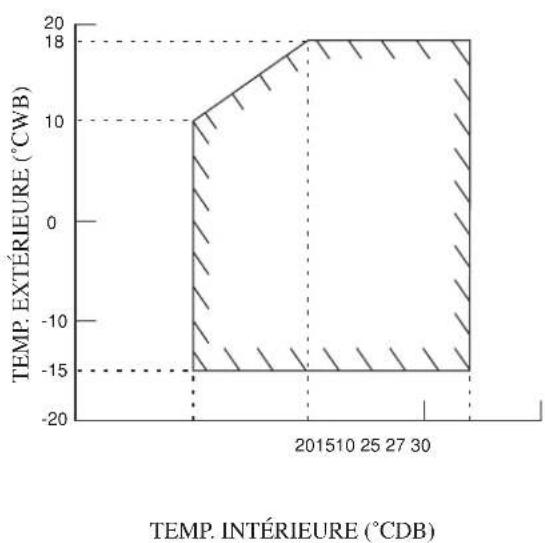

Modèle: FTXN 50/60 RXN 50/60

REFROIDISSEMENT

CHAUFFAGE

DB : Thermomètre sec
WB : Thermomètre mouillé

FILTRE À AIR

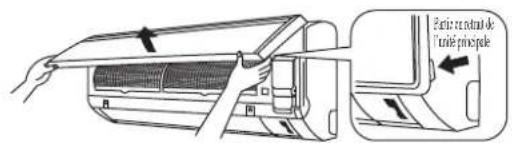

1. Ouvrez le panneau avant.

- Tenez le panneau par les parties en retrait de l'unité principale (2 parties en retrait à droite et à gauche) etsoulevezle jusqu'à ce qu'il s'arrête.

Airflow control de l'unité principal

2. Retirez les filtres à air.

- Soulevez un peu la languette située au centre de chaque filtre à air, puis abaissez-la.

3. Retirez le filtre Bio avec fonctions bactériostatiques et virostatiques.

- Tenez les parties en retrait du cadre et décrochez les 4 griffes.

Filtre Titanium Apatit (Filtre Bio) Concept joint

4. Nettoyez ou remplacez chaque filtre.

Voir figure.

- Lorsque vous égouttez l'eau restante, ne tordez pas le filtre pour l'essorer.

Cadre de filtre Languette Fir

ltre à air Filtre Bio avec fonctions bactériostatiques et virostatiques

5. Réinstallez le filtre à air et le filtre Bio avec fonctions bactériostatiques et virostatiques et refermez le panneau avant.

• Insérez les griffes des filtres dans les logements du panneau avant. Fermez doucement le panneau avant et poussez le panneau sur les 3 points. (1 de chaque côté et 1 au milieu.)
• Le filtre à air et le filtre Bio avec fonctions bactériostatiques et virostatiques ont une forme symétrique dans la direction horizontale.

FRONT

* Le Filtre Bio et le Filtre Titanium Apatite sont des accessoires disponibles en option.

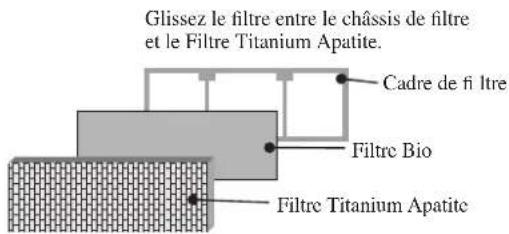

Procédure d'installation du filtre Bio

Les ensembles de Filtres Bio sont conservés dans un sac hermétique.

Ouvrez-le au moment de l'installation.

Glissez le filtre entre le châssis de filtre et le Filtre Titanium Apatite. Cadre de fi litre Filtre Bio Filtre Titanium Apatite

⚠ AVERTISSEMENT

• Veuillez utiliser ce Filtre Bio en saison sèche telle que l'hiver.

• Méthodes de stockage, de manipulation et d'élimination.

• La durée de vie de ce Filtre Bio est d'environ un an après ouverture.

• Si vous n'utilisez pas ce Filtre Bio immédiatement, ne placez pas le Filtre Bio à un endroit exposé à la lumière directe du soleil, à des hautes températures et/ou à l'humidité.
• Il peut exister de légères différences de couleur du Filtre Bio provenant de la fabrication, cela n'affecte aucunement les performances de l'unité.
• Veuillez ouvrir ce sac juste avant d'utiliser le filtre. Le Filtre Bio doit rester confiné dans son emballage jusqu'à son utilisation immédiate. (Sinon, ses performances et sa qualité pourraient être affectées.)
• Afin d'éviter tout risque d'étouffement ou tout autre accident inattendu, veuillez éliminer immédiatement le sac en plastique après en avoir retiré le Filtre Bio. Gardez hors de portée des bébés et des enfants.
• Si vous conservez ce Filtre Bio pendant une longue période, laissez le sac fermé et stockez-le dans un endroit frais à l'abri de la lumière du soleil.
• Veuillez éliminer l'ancien Filtre Bio en tant que déchet non inflammable après utilisation.

- Fonctionnement avec les fi ltres sales :

(1) l'air ne peut être désodorisé.

(3) le chauffage ou le refroidissement sont faibles.

(2) l'air ne peut être purifié.

(4) une odeur peut se dégager.

- Pour commander un Filtre Bio, contactez la boutique dans laquelle vous avez acheté le climatiseur.

ENTRETIEN ET MAINTENANCE

Pieces A Entretenir Procédure D'Entretien Périodicité
Filtre à air intérieur	1. Enlever la poussière du filtre à l'aide d'un aspirateur ou en lavant le filtre à l'eau tiède (moins de 40^/104^ ) avec un détergent neutre.2. Bien rincer et sécher le filtre avant de le remettre en place.3. Ne pas utiliser de gasoil, de substances volatiles ou autres produits chimiques pour nettoyer le filtre.	Au moins une fois toutes les 2 semaines.Plus souvent si nécessaire.
Unité intérieure Nettoyer la grille et le panneau en les essuyant avec un chiffon doux mouillé à l'eau tiède (moins de 40^/104^ ) et un détergent neutre.2. Ne pas utiliser de gasoil, de substances volatiles ou autres produits chimiques pour nettoyer l'unité intérieure.	Au moins une fois toutes les 2 semaines.Plus souvent si nécessaire.

AVERTISSEMENT

- Évitez d'appliquer directement des produits de nettoyage et de traitement pour bobines sur les pièces en plastique. Une réaction chimique pourrait se produire et déformer les pièces en plastique.

1. Ouvrez le panneau avant.

- Tenez le panneau par les parties en retrait de l'unité principale (2 parties en retrait à droite et à gauche) et soulevez le jusqu'à ce qu'il s'arrête.

2. Retirez le panneau avant.

- Tout en soulevant plus le panneau avant, faites-le glisser vers la droite et tirez-le vers l'avant pour détacher l'axe de rotation à gauche. Faites glisser l'axe de rotation à droite vers la gauche et tirez-le vers l'avant pour le retirer.

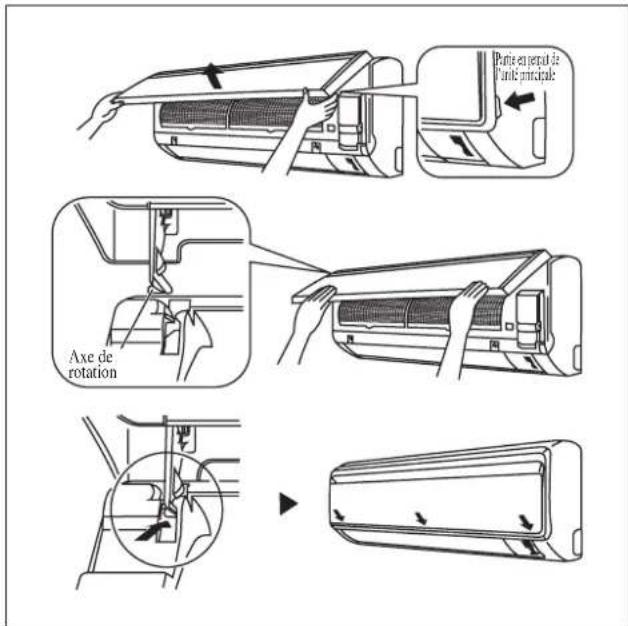

3. Fixez le panneau avant.

• Alignez les axes de rotation à droite et à gauche du panneau avant avec les rainures et repoussez-les à fond à l'intérieur.
• Refermez doucement le panneau avant. (Faites pression au deux extrémités et au centre du panneau avant.)

Parte en perput de l'ancé principale Axe de rotation

AVERTISSEMENT

• Ne touchez pas les parties métalliques de l'unité intérieure. Vous pourriez vous blesser.
• Lorsque vous démontez ou montez le panneau avant, empoignez-le fermement pour éviter qu'il ne tombe.
• Pour le nettoyage, n'utilisez pas d'eau chaude de plus de 40°C, ni benzine, ni essence, ni diluant, ni huiles voltatiles, ni cirages, ni brosses à récurer, ni objets durs.
• Après le nettoyage, assurez-vous que le panneau avant est bien fixé.

Mise A L'Arrêt Prolongé Du Climatiseur

Faites fonctionner l’unité pendant 2 heures sur les réglages suivants. Mode de fonctionnement : froid Température : 30°C/86°F

Retirer la prise du secteur. Si vous utilisez un circuit électrique unique pour le climatiseur, coupez le circuit. Enlever les piles de la télécommande.

DÉPANNAGE

Pour tout renseignement concernant les pièces détachées, contacter votre revendeur agréé. En cas de dysfonctionnement du climatiseur, éteindre immédiatement l'alimentation électrique de l'unité. Vérifier ensuite les points suivants pour détecter la nature et les causes de la panne.

Defaults Causes / Action
1. Protection personnel démarages rééquêtes, après d'è de en marche du climatiseur.	– minutes au compresseur pour démarrer.
Le climatiseur ne fonctionne pas.2. Panne d'alimentation ou le fusible est à changer.– La prise de courant est peut être débranchée.– La programmation de mise en marché/arrêt est peut-être mal réglée.– Si le problème persiste après toutes ces vérifications, veuillez contacter l'installateur du climatiseur.
Le flux d'air est trop faible.3. Le filtre à air est sale.	–Les portes ou les fenêtres sont ouvertes.– Les entrées et sorties d'air sont bouchées.– La température réglée n'est pas assez élevée.
L'air dégagé a une mauvaise odeur.4. Les odeurs peuvent provenir de fumées de cigarettes, parfums ou autres particules adhérants au refroidisseur.
Condensation sur la grille frontale de l'unité intérieure.5.	La condensation est due à l'humidité de l'air après une période de fonctionnement prolongée.– La température affichée est trop basse; augmenter la température et faire tourner l'appareil à vitesse de ventilation élevée.
Ecoulement d'eau du climatiseur.6. Mettez l'unité hors tension et appelez le revendeur.–

Si les pannes persistent, appeler votre revendeur ou le service après-vente.

Innen-Gerät [FTXN]
