Marque	Daikin
Modèle	UATYQ450MCY17
Type de produit	Climatisation réversible (pompe à chaleur)
Type d'installation	Split système avec télécommande filaire
Nombre de compresseurs	2
Fonctions principales	Refroidissement, chauffage, dégivrage manuel, programmation horaire 7 jours, alarmes et avertissements
Affichage	Écran LCD rétroéclairé avec contraste réglable
Contrôle	Télécommande filaire avec boutons de navigation (▲, ▼, ENTER, ESC, ON/OFF)
Minuterie	Programmation hebdomadaire avec 3 événements ON/OFF par jour
Alimentation électrique de l'unité intérieure	230 V / 50 Hz (estimation) – se référer à l'étiquette
Batterie de la télécommande	Pile lithium 3 V DC (type CR2032 ou similaire)
Capacité de stockage des alarmes	20 registres d'alarmes et 20 registres d'avertissements
Capteurs	Température de reprise d'air, température extérieure, capteurs d'échangeur intérieur et extérieur
Entretien	Vérification et nettoyage régulier des filtres ; remplacement de la pile de la télécommande
Consignes de sécurité	Ne pas modifier les paramètres de configuration sans formation ; couper l'alimentation avant intervention
Pièces détachées	Disponibles auprès du revendeur agréé Daikin
Réparabilité	Service après-vente Daikin uniquement ; ne pas ouvrir le panneau de commande

FOIRE AUX QUESTIONS - UATYQ450MCY17 DAIKIN

Comment allumer l'unité avec la télécommande ?

Appuyez sur le bouton ON/OFF pendant 1 seconde. Le voyant ON/OFF s'allume et l'état passe à ON.

Comment régler la température souhaitée ?

Depuis l'écran principal, appuyez sur ENTER pour accéder au Menu principal, puis sélectionnez Operation Menu. Utilisez les touches ▲ ou ▼ pour modifier la température (Set Temp) et confirmez avec ENTER.

Comment programmer un minuteur hebdomadaire ?

Dans le Timer Menu, sélectionnez Timer Schedule. Vous pouvez configurer jusqu'à 3 événements ON/OFF par jour pour chaque jour de la semaine. N'oubliez pas d'activer le minuteur dans le Timer Menu en choisissant Enable.

Que faire en cas d'alarme affichée ?

Appuyez sur le bouton ALARM pour afficher l'historique des alarmes. Si une alarme est active, notez le code et contactez votre revendeur ou le Service après-vente Daikin.

Comment nettoyer les filtres de l'unité ?

Les filtres doivent être vérifiés régulièrement. Pour nettoyer, retirez les filtres (consultez la notice pour l'emplacement) et lavez-les à l'eau tiède savonneuse. Séchez-les avant de les remettre. La date de vérification du filtre peut être consultée dans le Display Menu.

Comment remplacer la pile de la télécommande ?

Retirez le panneau LCD du support (tirez doucement par le haut). Remplacez la pile lithium 3 V DC (type CR2032) située sous le panneau. Replacez le panneau en enclenchant d'abord le bas. Éliminez la pile usagée conformément à la réglementation.

Puis-je utiliser l'unité en mode chauffage et froid ?

Oui, l'unité est réversible. Appuyez sur le bouton COOL pour le refroidissement ou sur HEAT pour le chauffage. Le mode actuel est affiché sur l'écran.

Comment afficher les températures intérieure et extérieure ?

Depuis l'écran principal, appuyez plusieurs fois sur la touche ▼ jusqu'à voir les lignes Return Air (température intérieure) et Outdoor Air (température extérieure).

Que signifie le message "Compressor DEFROST" ?

Cela indique que le compresseur est en mode dégivrage (uniquement en mode chauffage). L'unité dégivre automatiquement pour éviter le givre. Le fonctionnement normal reprend après quelques minutes.

Comment réinitialiser l'historique des alarmes ?

Depuis le Alarm Menu, sélectionnez Erase All Alarms. Un mot de passe est requis (contacter le service après-vente). Vous pouvez aussi supprimer les avertissements via le Warning Menu.

MODE D'EMPLOI UATYQ450MCY17 DAIKIN

Mode D'emploi Télécommande reliée par fi I

A. Guide des Opérations

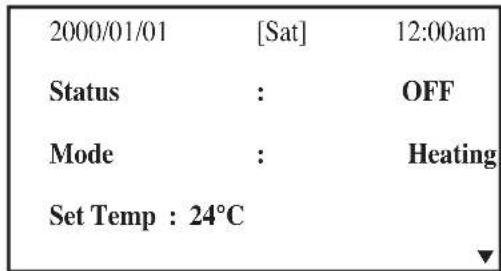

1. Quand l'unité est branchée à l'alimentation électrique, l'écran LCD affiche la page-écran principale.

1. Appuyer sur le bouton ON/OFF pendant 1 seconde pour allumer l'unité, si l'état indiqué est OFF. L'état ON est alors affiché. Le VOYANT ON/OFF s'allume.
2. Appuyer sur le bouton COOL pendant 1 seconde pour obtenir la réfrigération ou le bouton HEAT pour obtenir le chauffage.
3. L'indication « Set Temp » se réfère le réglage de la température.

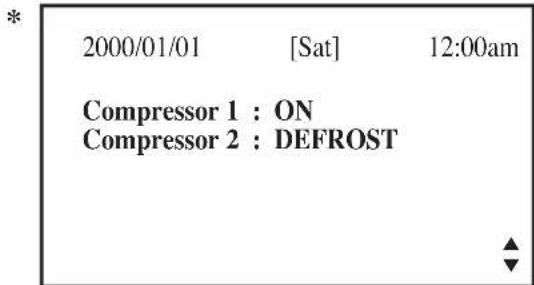

4. Appuyer une fois sur le bouton ▼ pour voir si le/s compresseur/s est/sont allumé/s, éteint/s ou en mode de dégivrage.

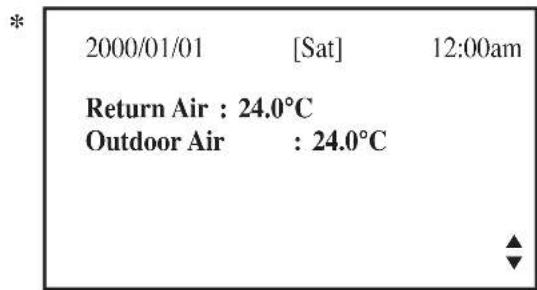

1. Appuyer à nouveau sur le bouton ▼ pour visualiser la température de la pièce et celle de l'air extérieur.

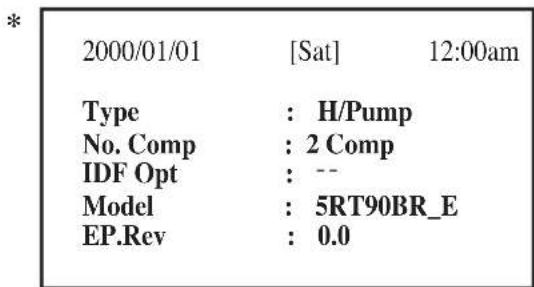

1. Appuyer à nouveau sur le bouton ▼ pour visualiser le type sélectionné pour l'unité, le nombre de compresseurs utilisés, l'option « always on » du ventilateur intérieur, le modèle et la version de l'EEPROM.

1. Appuyer sur le bouton ▲ pour revenir à/aux écran(s) précédent(s) ou sur ESC pour revenir à l'écran principal.
2. Appuyer sur le bouton ALARM pour voir ou annuler l'historique des alarmes. En cas d'alarme, contacter le revendeur habituel ou le Service après-vente.

* Remarque : Le schéma du panneau n'a qu'une valeur d'illustration. Il peut différer en fonction des modèles. L'information affichée sera soumise au réglage effectué dans la carte de commande principale.

B. Menu Principal

1. Il est possible de modifier les paramètres saisis en usine. Cette opération doit être effectuée à partir du Menu Principal. Appuyer sur le bouton ENTER pour passer au Menu principal.
2. Le Menu principal comprend le Menu des opérations, le Menu des configurations, le Menu du minuteur, le Menu des alarmes, le Menu des avertissements et le Menu d'affichage.

Comment utiliser le Menu Principal?

Point 1

Appuyer sur ENTER pour voir les sous-menus du Menu principal.

Point 2

Passer au sous-menu voulu en appuyant sur le bouton ▲ ou ▼. Appuyer sur ENTER pour sélectionner le sous-menu.

Point 3

Passer aux paramètres à modifier ou les afficher en appuyant sur le bouton ▲ ou ▼. Appuyer sur ENTER pour sélectionner le paramètre.

Point 4

Modifier le paramètre en appuyant sur le bouton ▲ ou ▼. Appuyer ensuite sur ENTER.

Appuyer sur ESC pour retourner à la page-écran précédente ou plusieurs fois sur ce même bouton pour retourner à la page-écran initiale.

Menu des Opérations

Ce menu permet de modifier l'état de l'unité (allumée ou éteinte), de modifier le mode de fonctionnement, de saisir la température de l'eau et de dégeler manuellement l'unité (uniquement pour le mode chauffage).

Menu des Configurations

Ce menu permet de définir les paramètres de fonctionnement de l'unité (nécessite un mot de passe), d'entrer les réglages utilisateur, de modifier le mot de passe, de définir les options du panneau et de déverrouiller le panneau.

Les options du panneau permettent de contrôler la lumière de fond et le contraste de l'afficheur à cristaux liquides, de régler la sonnerie d'alarme, d'activer ou de désactiver l'économiseur d'écran, de configurer le temps d'attente pour l'activation de l'économiseur d'écran et de mettre l'afficheur de la température sur °C ou °F.

Remarque : Le mot de passe est nécessaire pour faire des modifications ou voir le paramètre de réglage dans le menu correspondant.

ATTENTION :

Toutes les opérations pour lesquelles il faut taper le mot de passe doivent être effectuées par le revendeur local /personnel du Service après-vente. Il est interdit à l'utilisateur de modifier les valeurs des paramètres de configuration car cela pourrait abîmer l'unité ou nuire au bon fonctionnement.

Menu du Minuteur

Ce menu permet de configurer l'horloge, configurer la date, configurer un horaire de 7 jours pour allumer/éteindre l'unité et pour activer ou désactiver un horaire configuré.

Menu des Alarmes

Ce menu permet de voir l'historique des alarmes et d'annuler cet historique. Jusqu'à 20 registres de défauts/alarmes peuvent être mémorisés dans le panneau.

Menu des Avertissements

Ce menu permet de visualiser l'historique des avertissements ainsi que de supprimer les registres d'avertissement. Jusqu'à 20 registres d'avertissement peuvent être mémorisés dans le panneau.

Menu du Afficheur

Ce menu permet de visualiser la température du/des capteur(s) de l'échangeur thermique intérieur, la température du/des capteur(s) de l'échangeur thermique extérieur, l'état de fonctionnement de la/des vanne(s) solénoïde(s), l'enregistrement du temps de fonctionnement du/des compresseur(s), l'impulsion d'ouverture de l'EXV, l'état de fonctionnement de l'économiseur (seulement applicable pour les unités avec économiseur), la date de vérification du filtre, le type de contrôle et la version logicielle. L'accès à certaines parties du sous-menu peut nécessiter un mot de passe.

Menu Principal

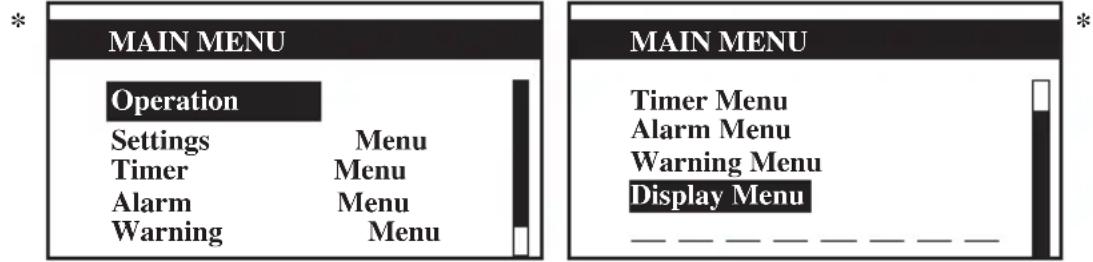

Appuyer sur ENTER pour accéder à ce menu.

Cette unité dispose de 6 sous-menus dans le [Main Menu]. Appuyer sur le bouton ▲ ou ▼ pour sélectionner le sous-menu voulu, appuyer sur ENTER pour accéder à un sous-menu ou sur ESC pour quitter cette page et retourner à la page-écran du menu principal.

Menu Opérations

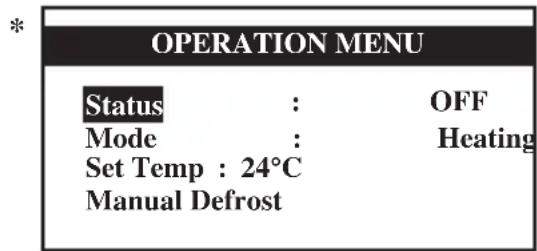

Sélectionner [Operation Menu] dans le [Main Menu] et appuyer sur ENTER pour accéder à ce menu.

Ici, il est possible d'effectuer quelques réglages de base. Appuyer sur ▲ ou sur ▼ pour sélectionner le réglage requis. Ensuite, appuyer sur ENTER pour entrer dans le mode de configuration. Appuyer sur ▲ ou sur ▼ pour sélectionner le réglage. Appuyer à nouveau sur ENTER pour confirmer le réglage. Appuyer sur ESC pour sortir vers [Main Menu].

Menu Configurations

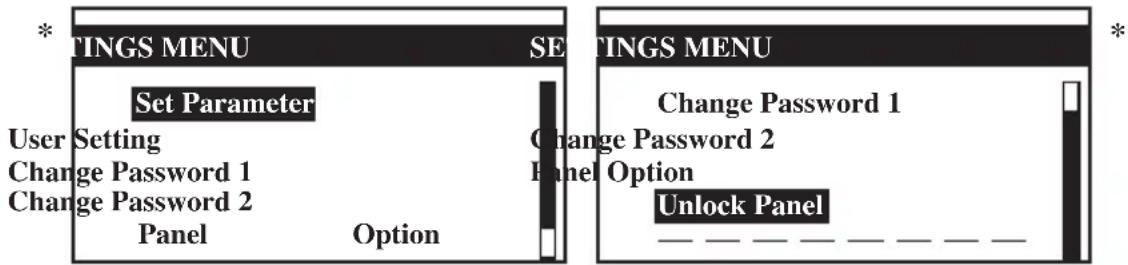

Sélectionner [Settings Menu] dans le [Main Menu] et appuyer sur ENTER pour accéder à ce menu.

Ici, il est possible d'effectuer quelques réglages avancés. Appuyer sur ▲ ou sur ▼ pour sélectionner le réglage requis. Ensuite, appuyer sur ENTER pour entrer dans le mode de configuration. Appuyer sur ▲ ou sur ▼ pour sélectionner le réglage. Appuyer à nouveau sur ENTER pour confirmer le réglage. Appuyer sur ESC pour sortir vers [Main Menu].

Options du Panneau

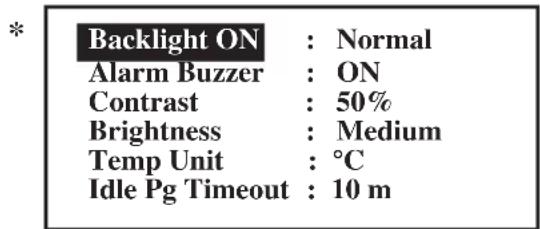

Sélection [Panel Option] dans le [Settings Menu] et appuyer sur ENTER pour accéder à ce menu.

Appuyer sur le bouton ▲ ou ▼ pour sélectionner le paramètre voulu et sur ENTER pour accéder à la configuration du paramètre.

Appuyer sur le bouton ▲ ou ▼ pour sélectionner l'option voulue, appuyer sur ENTER pour accéder à la configuration des options.

Appuyer sur ESC pour sortir vers [Settings Menu].

* Remarque: Le schéma du panneau n'a qu'une valeur d'illustration. Il peut différer en fonction des modèles. L'information affichée sera soumise au réglage effectué dans la carte de commande principale.

Menu Minuteur

Sélectionner [Timer Menu] dans le [Main Menu] et appuyer sur ENTER pour accéder à ce menu.

*

TIMER MENU

Clock Setting

Date Setting

Timer Schedule

Timer : Enable

Tous les réglages du minuteur/calendrier sont inclus dans ce menu. Appuyer sur 5 ou sur ∞ pour sélectionner le réglage requis. Ensuite, appuyer sur ENTER pour entrer dans le mode de configuration. Appuyer sur 5 ou sur ∞ pour sélectionner le réglage. Appuyer à nouveau sur ENTER pour confirmer le réglage. Appuyer sur ESC pour revenir au [Main Menu].

Réglage de L'heure

Sélectionner [Clock Setting] dans le [Timer Menu] et appuyer sur ENTER pour accéder à ce menu.

*

Set Time :

hh mm

12 : 00

Appuyer sur 5 ou sur ∞ pour sélectionner l'option requise. Ensuite, appuyer sur ENTER pour entrer dans le mode de configuration. Appuyer sur 5 ou sur ∞ pour sélectionner le réglage. Appuyer à nouveau sur ENTER pour confirmer le réglage. Appuyer sur ESC pour quitter cette page et retourner à la page-écran du [Timer Menu].

Réglage de la Date

Sélectionner [Date Setting] dans le [Timer Menu] et appuyer sur ENTER pour accéder à ce menu.

*

Set Date :

yyyy

mm

dd

2000

/01

/01

Day : [Sat]

Appuyer sur le bouton 5 ou ∞ pour sélectionner l'option voulue et appuyer sur ENTER pour accéder aux options.

Appuyer sur ESC pour quitter cette page et retourner à la page-écran du [Timer Menu].

Calendrier Minuteur

Sélectionner [Timer Schedule] dans le [Timer Menu] et appuyer sur ENTER pour accéder à ce menu.

*

TIMER SETTINGS

Timer 1

Timer 2

Timer 3

TIMER 1 ON OFF
Sun	0800 1800
Mon	0800 1800
Tue	0800 1800
Wed	0800 1800

*

Cet horaire du minuteur est programmable pendant 7 jours. 3 événements ON/OFF par jour sont possibles. L'utilisateur peut choisir d'activer ou pas le minuteur chaque jour (p. ex.: Samedi – Dimanche).

Avant que cet horaire puisse fonctionner, l'utilisateur doit régler la [Timer] dans le [Timer Menu] afin de l'activer.

Appuyer sur ESC pour revenir au [Timer Menu].

* Remarque : Le schéma du panneau n'a qu'une valeur d'illustration. Il peut différer en fonction des modèles. L'information affichée sera soumise au réglage effectué dans la carte de commande principale.

Menu des Alarmes/Menu des Avertissements

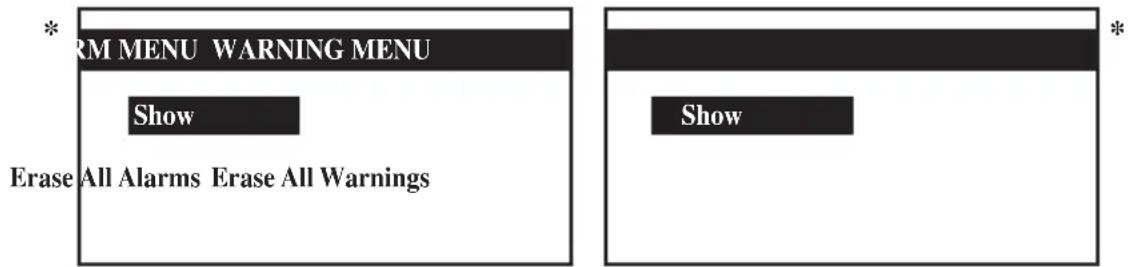

Sélectionner [Alarm Menu]/[Warning Menu] dans le [Main Menu] et appuyer sur ENTER pour accéder à ce menu.

Ici, toutes les erreurs/alarmes/avertissements précédents sont enregistrés.

L'utilisateur peut voir et annuler ces enregistrements. Jusqu'à 20 registres d'avertissements de défauts/alarmes peuvent être mémorisés dans le panneau.

Appuyer sur ESC pour revenir au [Main Menu].

Afficher les Alarmes/Afficher les Avertissements

Sélectionner [Show Alarms]/[Show Warnings] dans le [Main Menu] et appuyer sur ENTER pour accéder à ce menu.

Le registre affiche: - Description des alarmes/avertissements

• Date de survenue des alarmes/avertissements
• Heure de survenue des alarmes/avertissements

Dans ce menu, l'utilisateur peut également supprimer le(s) registre(s) d'alarme(s)/avertissement(s) (nécessite un mot de passe).

Appuyer sur ESC pour revenir au [Alarm Menu]/[Warning Menu].

Menu du Afficheur

Sélectionner [Display Menu] dans le [Main Menu] et appuyer sur ENTER pour accéder à ce menu.

Ce menu affiche la température du/des capteur(s) de l'échangeur thermique intérieur, la température du/des capteur(s) de l'échangeur thermique extérieur, l'état de fonctionnement de la/des vanne(s) solénoïde(s), l'enregistrement du temps de fonctionnement du/des compresseur(s), l'impulsion d'ouverture de l'EXV, l'état de fonctionnement de l'économiseur (seulement applicable pour les unités avec économiseur), la date de vérification du filtre, le type de contrôle et la version logicielle. L'accès à certaines parties du sous-menu peut nécessiter un mot de passe. L'utilisateur peut également supprimer l'enregistrement du temps de fonctionnement du compresseur (nécessite un mot de passe).

Appuyer sur ESC pour revenir au [Main Menu].

* Remarque : Le schéma du panneau n'a qu'une valeur d'illustration. Il peut différer en fonction des modèles. L'information affichée sera soumise au réglage effectué dans la carte de commande principale.

C. Installation

Lors de l'installation du panneau LCD sur le support,

Point 1 Point2

Pousser pour encastrer le panneau LCD sur le support

Pour enlever le panneau LCD du support,

Point 1 Point 2 Commencer à accrocher le panneau LCD par le bas

Commencer à enlever le panneau LCD par le haut

1. Une batterie 'A' de 3 V. D.C. è fournie avec l'afficheur à cristaux liquides sert à garantir que ce dernier indique l'heure exacte si le minuteur est activé.
2. L'afficheur à cristaux liquides est branché à la carte principale à l'aide de la connexion CN8.

Instructions d'élimination

Les piles fournies avec le contrôleur sont marquées de ce symbole.
Il signifie que les piles doivent être éliminées séparément des ordures ménageres non triées.
Si un symbole chimique est imprimé sous ce symbole, il signifie que la pile contient un métal lourd au-delà d'une certaine concentration.
Symboles chimiques possibles:
■ PB: plomb (>0,004%)
■ Hg: mercure (>0,0005%)

Les piles usagées doivent être traitées par une usine de traitement spécialisée dans le recyclage. À travers une mise au rebut correcte, vous contribuez à éviter les conséquences potentiellement néfastes pour l'environnement et la santé humaine. Veuillez contacter votre autorité locale pour plus d'informations.
