Veelgestelde vragen - UATYQ450MCY17 DAIKIN

Hoe zet ik het apparaat aan met de afstandsbediening?

Druk gedurende 1 seconde op de ON/OFF-knop. Het ON/OFF-lampje gaat branden en de status verandert naar ON.

Hoe stel ik de gewenste temperatuur in?

Vanaf het hoofdscherm, druk op ENTER om naar het hoofdmenu te gaan, selecteer vervolgens Operation Menu. Gebruik de ▲ of ▼ toetsen om de temperatuur (Set Temp) aan te passen en bevestig met ENTER.

Hoe programmeer ik een wekelijkse timer?

Selecteer in het Timer Menu de optie Timer Schedule. U kunt maximaal 3 ON/OFF-gebeurtenissen per dag instellen voor elke dag van de week. Vergeet niet de timer in het Timer Menu te activeren door Enable te kiezen.

Wat moet ik doen bij een weergegeven alarm?

Druk op de ALARM-knop om de alarmgeschiedenis weer te geven. Als er een alarm actief is, noteer de code en neem contact op met uw verkoper of de Daikin klantenservice.

Hoe reinig ik de filters van het apparaat?

De filters moeten regelmatig worden gecontroleerd. Om te reinigen, verwijder de filters (raadpleeg de handleiding voor de locatie) en was ze met warm zeepsop. Droog ze voordat u ze terugplaatst. De filtercontroledatum kan worden bekeken in het Display Menu.

Hoe vervang ik de batterij van de afstandsbediening?

Verwijder het LCD-paneel van de houder (trek voorzichtig aan de bovenkant). Vervang de lithiumbatterij 3 V DC (type CR2032) die onder het paneel zit. Plaats het paneel terug door eerst de onderkant vast te klikken. Voer de gebruikte batterij af volgens de voorschriften.

Kan ik het apparaat gebruiken in verwarmings- en koelmodus?

Ja, het apparaat is omkeerbaar. Druk op de COOL-knop voor koeling of op de HEAT-knop voor verwarming. De huidige modus wordt op het scherm weergegeven.

Hoe geef ik de binnen- en buitentemperaturen weer?

Vanaf het hoofdscherm, druk meerdere keren op de ▼-toets totdat de regels Return Air (binnentemperatuur) en Outdoor Air (buitentemperatuur) verschijnen.

Wat betekent de melding "Compressor DEFROST"?

Dit geeft aan dat de compressor in de ontdooi-modus staat (alleen in verwarmingsmodus). Het apparaat ontdooit automatisch om ijsvorming te voorkomen. De normale werking wordt na enkele minuten hervat.

Hoe reset ik de alarmgeschiedenis?

Selecteer in het Alarm Menu de optie Erase All Alarms. Er is een wachtwoord vereist (neem contact op met de klantenservice). U kunt ook waarschuwingen verwijderen via het Warning Menu.

GEBRUIKSAANWIJZING UATYQ450MCY17 DAIKIN

Bedieningsaanwijzing Niet-draadloze Afstandsbediening

A. Bedieningshandleiding

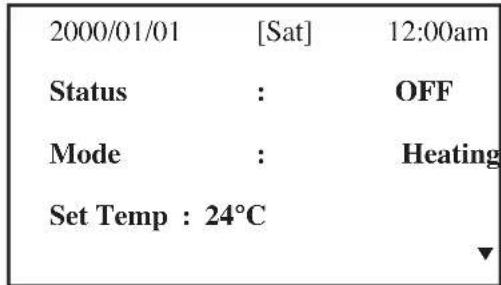

1. Wanneer u de unit inschakelt, verschijnt op het LCD-scherm het hoofdweergavescherm

1. Schakel de unit in door de ON/OFF-knop 1 seconde ingedrukt te houden als de weergegeven status OFF (UIT) is. De status verandert in ON (AAN). De ON/OFF-LED gaat branden.
2. Druk gedurende 1 seconde op de COOL-knop als u wilt koelen, of op de HEAT-knop als u wilt verwarmen.
3. De "Set Temp" (Ingestelde Temp.) verwijst naar de temperatuurinstelling.

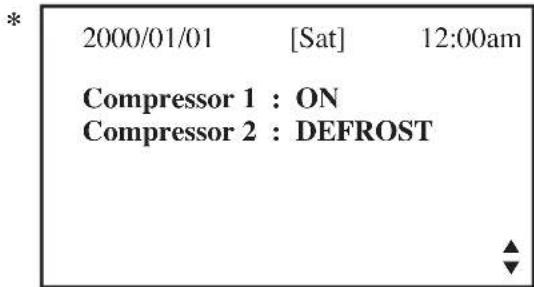

4. Druk één keer op de knop ▼ als u de status van de compressor(s) wilt zien: aan, uit of ontdooien.

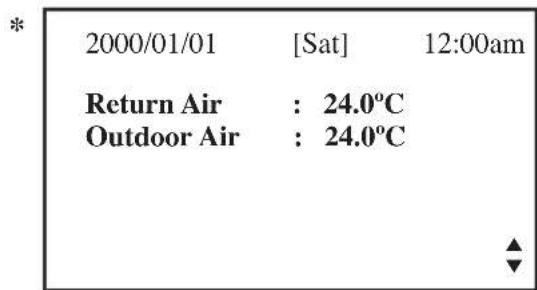

1. Druk nogmaals op de knop ▼ als u de temperatuur voor het vertrek of de omgevingstemperatuur buiten wilt zien.

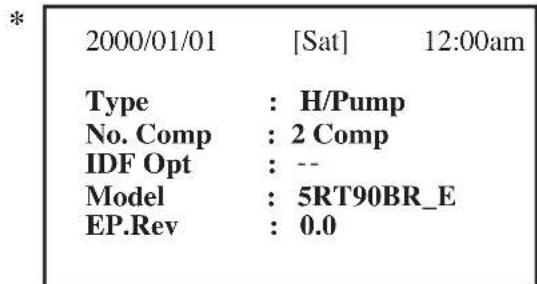

1. Druk op de knop ▼ als u het geselecteerde type voor de unit, het aantal gebruikte compressors, ventilator binnen "always on"-optie (altijd aan), het model en de EEPROM-versie wilt zien.

1. Druk op de knop ▲ als u wilt terugkeren naar het vorige scherm/de vorige schermen of op ESC als u naar het hoofdscherm wil terugkeren.
2. Druk op de knop ALARM als u de alarmhistorie wilt zien of wissen. Neem bij een alarmmelding, contact op met uw leverancier of servicemonteur.

* N.B.: Schermdiagram is alleen ter illustratie. Het kan verschillend zijn voor verschillende modellen. De informatie op de display is afhankelijk van de instelling op het hoofdbedie ningspaneel.

B. Hoofdmenu

1. Er kunnen wijzigingen worden aangebracht aan de in de fabriek ingestelde parameter. Dit wordt gedaan in het Hoofdmenu. Druk op de knop ENTER als u naar het Hoofdmenu wilt gaan.

2. Het Hoofdmenu bestaat uit het Bedieningsmenu, Instellingenmenu, Timer-menu, Alarmmenu, Waarschuwingsmenu en Schermmenu.

Zo gebruikt u het Hoofdmenu?

Stap 1

Druk op ENTER als u het submenu onder het Hoofdmenu wilt zien.

Stap 2

Ga naar het submenu van uw keuze door op de knop ▲ of ▼ te drukken. Selecteer het submenu door op ENTER te drukken.

Stap 3

Ga naar de parameter die u wilt wijzigen of zien door op de knop ▲ of ▼ te drukken. Selecteer deze parameter door op ENTER te drukken.

Stap 4

Wijzig de parameter door op de knop ▲ of ▼ te drukken. Druk op ENTER wanneer voltooid. Druk op ESC als u naar een vorig scherm wilt gaan totdat u het beginweergavescherm ziet.

Bedieningsmenu

In dit menu kunt u de status van de unit instellen (aan of uit), de bedieningsstand van de unit instellen, de temperatuurinstelling wijzigen, en de unit niet-automatisch ontdooien (geldt alleen voor de verwarmingsstand).

Instellingsmenu

In dit menu kunt u de parameters voor de bediening van de unit instellen (er moet een wachtwoord worden ingevoerd), instellingen voor de gebruiker invoeren, het wachtwoord wijzigen, de schermoptie instellen en het scherm ontgrendelen.

Met de schermoptie kunnen wij de verlichting en het contrast van het LCD-scherm instellen, de alarmzoemer instellen, de schermbeveiliging in- en uitschakelen en de time-out van de schermbeveiliging instellen en de temperatuurweergave instellen in °C or °F.

N.B.: Voor de Ingestelde Parameter in het instellingenmenu moet een wachtwoord worden ingevoerd als u wijzigingen wilt aanbrengen aan de parameter of de parameter wilt zien.

LET OP:

Het invoeren van het wachtwoord moet geheel worden uitgevoerd door de leverancier/servicemonteur ter plaatse. Het is de gebruiker niet toegestaan de waarde van de ingestelde parameter te wijzigen omdat dit beschadiging van de unit of verstoring van de werking ervan kan veroorzaken.

Timer-menu

In dit menu kunnen we de klok gelijkzetten, de datum instellen, een schema van 7 dagen instellen voor het starten en stoppen van de unit en het ingestelde schema in- of uitschakelen.

Alarmmenu

In dit menu kunnen wij de alarmhistorie inzien en ook de registratie ervan wissen. Het scherm kan maximaal 20 registraties van storingen / alarmmeldingen bevatten.

Waarschuwingsmenu

In dit menu kunnen we de waarschuwingenhistorie inzien en ook de registratie ervan wissen. Het scherm kan maximaal 20 registraties van waarschuwingen bevatten.

Schermmenu

In dit menu kunnen we de temperatuur van de sensor(en) van de warmtewisselaar binnen, de temperatuur van de sensor(en) van de warmtewisselaar buiten, de temperatuur van de ontlaadsensor(s), de bedieningsstatus van de elektromagnetische klep(pen), de registratie van de bedrijfstijd van de compressor(s), EXV-openingspuls, bedieningsstatus van de economizer (geldt alleen voor unit met economizer), filtercontroletijd, regeltype en softwareversie inzien. Voor een deel van het submenu zal mogelijk een wachtwoord moeten worden ingevoerd.

Hoofdmenu

Druk op ENTER als u naar dit menu wilt gaan.

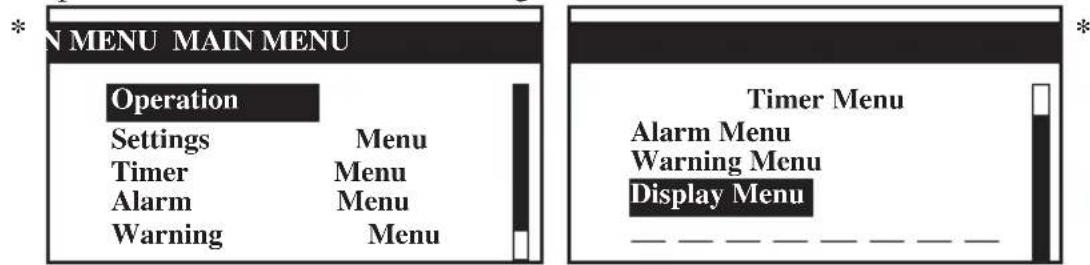

Er zijn 6 submenu's in [Main Menu]. Druk op ▲ of ▼ als u submenu's wilt selecteren, druk op ENTER als u het submenu wilt openen en op ESC als u het hoofdweergavescherm wilt afsluiten.

Bedieningsmenu

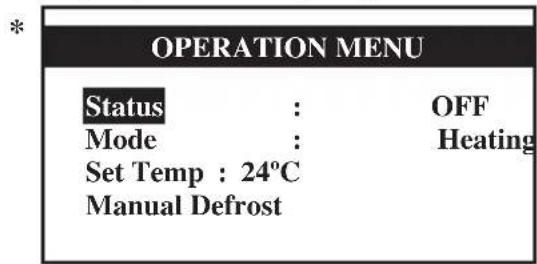

Selecteer [Operation Menu] in [Main Menu] en ga naar dit menu door op ENTER te drukken.

Enkele van de basisinstellingen kunnen hier worden uitgevoerd. Selecteer de vereiste instelling door op ▲ of ▼ te drukken. Ga vervolgens naar de instelstand door op ENTER te drukken. U kunt de instelling in- of uitschakelen door op ▲ of ▼ te drukken. Druk nogmaals op ENTER als u de instelling wilt bevestigen. Druk op ESC als u naar [Main Menu] wilt gaan.

Instellingenmenu

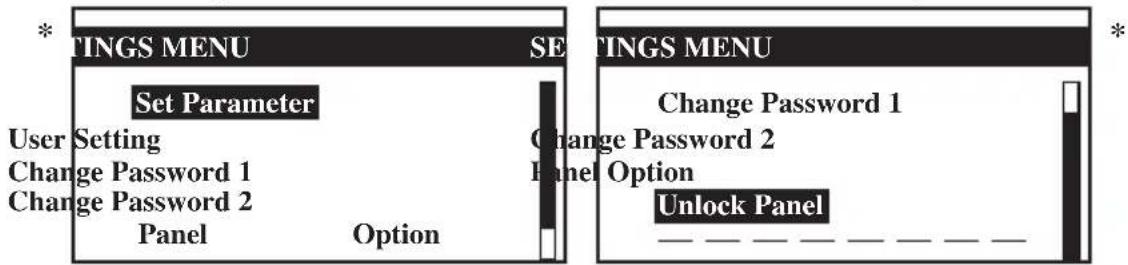

Selecteer [Settings Menu] in [Main Menu] en ga naar dit menu door op ENTER te drukken.

Hier kunt u enkele van de geavanceerde instellingen vinden. Selecteer de vereiste instelling door op ▲ of ▼ te drukken. Ga vervolgens naar de instelstand door op ENTER te drukken. Ü kunt de instelling in- of uitschakelen door op ▲ of ▼ te drukken. Druk nogmaals op ENTER als u de instelling wilt bevestigen. Druk op ESC als u naar [Main Menu] wilt gaan.

Schermoptie

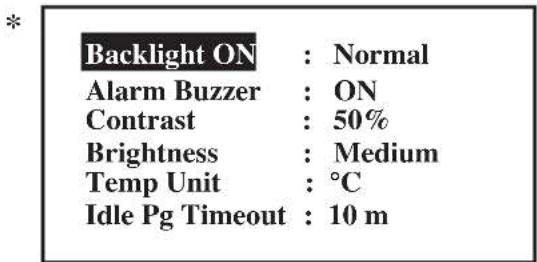

Selecteer [Panel Option] in [Settings Menu] en ga naar dit menu door op ENTER te drukken.

Selecteer de vereiste instelling door op ▲ of ▼ te drukken, druk op ENTER als u de instelling wilt openen.

Selecteer de vereiste optie door op ▲ of ▼ te drukken, druk op ENTER als u de optie wilt selecteren. Druk op ESC als u naar [Settings Menu] wilt teruggaan.

* N.B.: Schermdiagram is alleen ter illustratie. Het kan verschillend zijn voor verschillende modellen. De informatie op de display is afhankelijk van de instelling op het hoofdbedie ningspaneel.

Timer-menu

Selecteer [Timer Menu] in [Main Menu] en ga naar dit menu door op ENTER te drukken.

*

Alle instellingen voor de timer/het schema vindt u in dit menu. Selecteer de vereiste instelling door op ▲ of ▼ te drukken. Ga vervolgens naar de instelstand door op ENTER te drukken. U kunt de instelling in- of uitschakelen door op ▲ of ▼ te drukken. Druk nogmaals op ENTER als u de instelling wilt bevestigen. Druk op ESC als u naar [Main Menu] wilt gaan.

Instelling Klok

Selecteer [Clock Setting] in [Timer Menu] en ga naar dit menu door op ENTER te drukken.

*

Selecteer de vereiste optie door op ▲ of ▼ te drukken. Ga vervolgens naar de instelstand door op ENTER te drukken. U kunt de instelling in- of uitschakelen door op ▲ of ▼ te drukken. Druk nogmaals op ENTER als u de instelling wilt bevestigen. Druk op ESC als u wilt teruggaan naar [Timer menu].

Instelling Datum

Selecteer [Date Setting] in [Timer Menu] en ga naar dit menu door op ENTER te drukken.

*

Set Date:
yyyy	mm	dd
2000	/ 01	/01
Day : [Sat]

Selecteer de vereiste optie door op ▲ of ▼ te drukken, druk op ENTER als u de optie wilt selecteren. Druk op ESC als u naar [Timer Menu] wilt teruggaan.

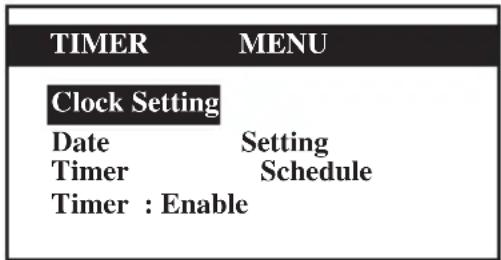

Timer-Schema

Selecteer [Timer Schedule] in [Timer Menu] en ga naar dit menu door op ENTER te drukken.

*

TIMER SETTINGS
Timer	1
Timer	2
Timer	3

	TIMER ON OFF	1
Sun	0800 1800
Mon	0800 1800
Tue	0800 1800
Wed	0800 1800

*

Dit is het menu voor het voor 7 dagen programmeerbare timer-schema. Er zijn 3 ON/OFF-gebeurtenissen op één dag. De gebruiker kan voor iedere dag (zondag - zaterdag) de ON/OFF-timer instellen.

Dit schema werkt pas wanneer de gebruiker [Timer] heeft ingeschakeld in [Timer Menu]. Druk op ESC als u naar [Timer Menu] wilt teruggaan.

* N.B.: Schermdiagram is alleen ter illustratie. Het kan verschillend zijn voor verschillende modellen. De informatie op de display is afhankelijk van de instelling op het hoofdbedie ningspaneel.

Alarmmenu/Waarschuwingsmenu

Selecteer [Alarm Menu]/[Warning Menu] in [Main Menu] en ga naar dit menu door op ENTER te drukken.

Hier worden gegevens van alle eerder opgetreden storingen/alarmmeldingen/waarschuwingen bewaard.

De gebruiker kan deze gegevens inzien of wissen. Het scherm kan maximaal 20 registraties van storingen/alarmmeldingen bevatten.

Druk op ESC als u naar [Main Menu] wilt gaan.

Toon Alarmmeldingen/Toon Waarschuwingen

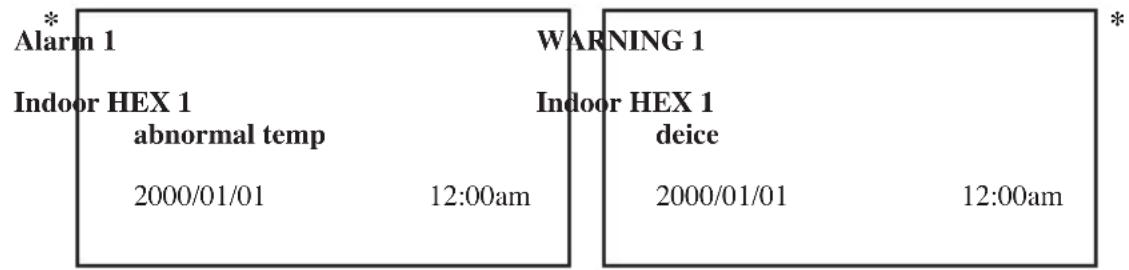

Selecteer [Show Alarms]/[Show Warnings] in [Main Menu] en ga naar dit menu door op ENTER te drukken.

De registratie toont: - Beschrijving Alarmmelding/Waarschuwing

• Datum dat Alarmmelding/Waarschuwing zich voordeed
• Tijd dat Alarmmelding/Waarschuwing zich voordeed

Bovendien kan de gebruiker de registratie(s) van alarmmeldingen/waarschuwingen in dit menu wissen (wachtwoord is vereist).

Druk op ESC als u naar [Alarm Menu]/[Warning Menu] wilt gaan.

Schermmenu

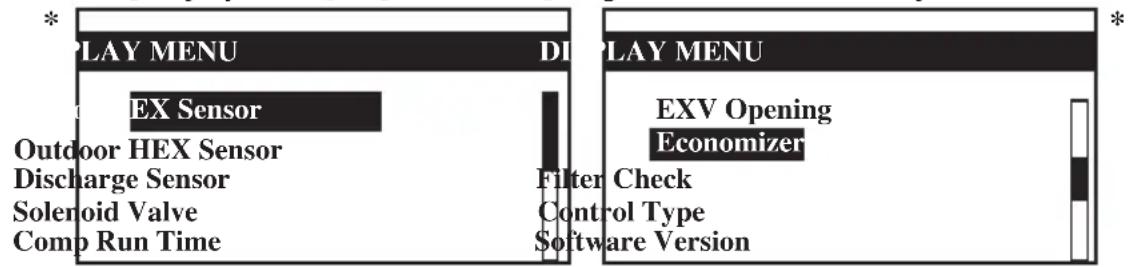

Selecteer [Display Menu] in [Main Menu] en ga naar dit menu door op ENTER te drukken.

Dit menu toont de temperatuur van de sensor(en) van de warmtewisselaar binnen, de temperatuur van de sensor(en) van de warmtewisselaar buiten, de temperatuur van de ontladsensor(s), de bedieningsstatus van de elektromagnetische klep(pen), de registratie van de bedrijfstijd van de compressor(s), EXV-openingspuls, bedieningsstatus van de economizer (geldt alleen voor unit met economizer), filtercontroletijd, regeltype en softwareversie. Voor een deel van het submenu zal mogelijk een wachtwoord moeten worden ingevoerd. Bovendien kan de gebruiker de registratie van werkingstijd van de compressor wissen (wachtwoord is vereist).

Druk op ESC als u naar [Main Menu] wilt gaan.

* N.B.: Schermdiagram is alleen ter illustratie. Het kan verschillend zijn voor verschillende modellen. De informatie op de display is afhankelijk van de instelling op het hoofdbedie ningspaneel.

C. Installatie

Wanneer u het LCD-scherm op de beugel installeert,

Stap 1 Stap 2

Bevestig het LCD-scherm eerst aan de onderzijde

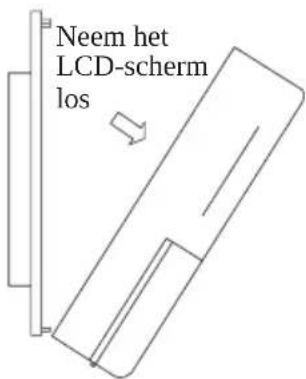

Wanneer u het LCD-scherm van de beugel neemt,

Stap 1 Stap 2 Neem het LCD-scherm eerst aan de bovenzijde los

Duw het LCD-scherm vast op de beugel

1. Er wordt een 3V DC-batterij bij het LCD-scherm geleverd. Deze zorgt ervoor dat het LCD-scherm de juiste tijd weergeeft wanneer de timer eenmaal is ingesteld.

2. Het LCD-scherm is met de hoofd-printplaat verbonden via een CN8-verbinding.

Vereisten voor het opruimen

De batterijen, die met de bediening meegeleverd werden, zijn met dit symbol gekenmerkt.

Dit betekent, dat de batterijen niet samen met ongesorteerd huisafval verwijderd mogen worden.

Indien beneden het symbool een chemisch symbool gedrukt is, betekent dit, dat de batterij een zwaar metaal bevat boven een bepaalde concentratie.

Mogelijke chemische symbolen:

■ Pb: load (>0.004%)
■ Hq: Kwikzilver (>0,0005%)

Afvalbatterijen moeten in een special behandelingsbedrijf voor hergebruik bewerkt worden. Door voor een correcte afvalverwijdering te zorgen, draagt u ertoe bij. potentiële negatieve consequenties voor milieu en volksgezondheid te vermijden. Neem a.u.b. contact op met uw plaatselijke instanties voor meer informatie.

Batería
