KDW 6031-1 C BI - Lave-vaisselle Koenic - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de lave-vaisselle	Intégré
Capacité	13 couverts
Classe énergétique	A+
Niveau sonore	49 dB
Programmes de lavage	5 programmes (Éco, Intensif, Rapide, Prélavage, Normal)
Températures de lavage	45°C à 70°C
Consommation d'eau	9,5 L par cycle
Dimensions (L x P x H)	60 x 55 x 82 cm
Poids	40 kg
Système de sécurité	Protection anti-débordement
Installation	À encastrer
Accessoires inclus	Panier à couverts, support pour verres

FOIRE AUX QUESTIONS - KDW 6031-1 C BI Koenic

Pourquoi mon lave-vaisselle Koenic KDW 6031-1 C BI ne démarre-t-il pas ?

Vérifiez que l'appareil est correctement branché à une prise électrique et que le fusible n'est pas grillé. Assurez-vous également que la porte est bien fermée.

Comment puis-je résoudre un problème de fuite d'eau ?

Vérifiez les tuyaux d'arrivée et de vidange pour déceler toute fissure ou déconnexion. Assurez-vous également que le joint de porte est en bon état.

Mon lave-vaisselle laisse des résidus de savon sur la vaisselle. Que faire ?

Assurez-vous d'utiliser un détergent approprié et de ne pas surcharger le lave-vaisselle. Vérifiez également que le bras gicleur n'est pas obstrué.

Pourquoi mon lave-vaisselle ne sèche pas correctement la vaisselle ?

Cela peut être dû à un cycle de lavage inapproprié. Essayez d'utiliser un programme de séchage plus long ou vérifiez le niveau de rinçage.

Comment nettoyer le filtre du lave-vaisselle ?

Retirez le filtre situé au fond de la cuve, rincez-le sous l'eau courante et utilisez une brosse douce si nécessaire. Replacez-le une fois sec.

Que faire si le lave-vaisselle émet des bruits étranges ?

Vérifiez que la vaisselle est bien placée et qu'aucun objet n'entrave le fonctionnement des bras gicleurs. Si le bruit persiste, contactez un technicien.

Comment régler la dureté de l'eau dans le lave-vaisselle ?

Référez-vous au manuel d'utilisation pour ajuster le réglage de la dureté de l'eau. Utilisez un testeur de dureté si nécessaire.

Pourquoi le lave-vaisselle affiche-t-il un code d'erreur ?

Chaque code d'erreur a une signification spécifique. Consultez le manuel d'utilisation pour identifier le code et suivre les instructions fournies.

Comment puis-je programmer un cycle de lavage ?

Sélectionnez le programme souhaité à l'aide du panneau de commande, puis appuyez sur le bouton de démarrage. Consultez le manuel pour des instructions détaillées.

Est-il normal que le lave-vaisselle dégage une odeur ?

Une odeur peut être causée par des résidus alimentaires ou un filtre sale. Nettoyez le filtre et lancez un cycle de nettoyage avec un produit spécifique.

MODE D'EMPLOI KDW 6031-1 C BI Koenic

Consignes de sécurité

• Ce produit peut être utilisé par des enfants agés de 8 ans et plus, s'ils sont surveillés ou s'ils ont reçu les instructions pour une utilisation en toute sécurité de ce produit et s'ils comprennent les risques qui en découlent.
• Les enfants ne doivent pas jouer avec l'appareil.
• Le nettoyage et la maintenance de l'appareil ne doivent pas être réalisés par des enfants à moins qu'ils soient agés de 8 et plus et qu'ils soient sous la surveillance d'un adulte.
• Cet appareil est destiné au lavage de 14 couverts maximum.
• La porte ne doit pas rester en position ouverte car cela peut être un risque de chute.
• Respectez les consignes de la procédure sur le chargement du lave-vaisselle.

Avertissement ! Les couteaux et autres ustensiles avec des bouts coupants doivent être mis dans le panier le bout vers le bas ou mis en position horizontale.

Consignes de sécurité

• Ce produit est conçu pour la préparation de quantités adaptées à un domicile, ou à un environnement similaire, non commercial. Les environnements similaires au domicile peuvent être la cuisine du personnel d'un magasin, un bureau, de petites entreprises agricoles et autres, une chambre d'hôte, un petit hôtel ou des logements résidentiels de même importance.
• Le lave-vaisselle est muni d'orifices de ventilation au socle. Ces ouvertures ne doivent pas être bouchées par une moquette.
• Un cordon d'alimentation détérioré ne peut être remplacé que par un service après-vente agréé afin de ne pas s'exposer à d'éventuels risques.
• Suivez les instructions de la section Nettoyage et entretien.

Français

Consignes de sécurité

• Lisez intégralement ce mode d'emploi avant la première utilisation. Si vous cédez ce produit à quelqu'un, donnez-lui mode d'emploi. Soyez attentif aux mises en garde sur le produit et dans ce mode d'emploi. In contient des informations importantes pour votre sécurité, l'utilisation et l'entretien de l'équipement.
• N'utilisez le produit que pour son usage prévu et avec les accessoires et composants recommandés. Une mauvaise utilisation peut entraîner des risques.
• Ne laissez jamais l'appareil sans surveillance lorsqu'il est sous tension.
• N'essayez sous aucun prétexte (ex.: cordon d'alimentation endommagé, produit tombé, etc.) de réparer le produit vous -même. Pour l'entretien et les réparations, veuillez consulter un réparateur agréé.
• La tension du secteur doit correspondre à celle indiquée sur la plaque signalétique.
• Évitez de détériorer le cordon d'alimentation en le pliant ou par contact avec des angles vifs.
• Veuillez tenir l'appareil, y compris son cordon d'alimentation et sa fiche électrique, à l'écart de toute source de chaleur, telle qu'un poêle, une plaque chauffante ou tout autre appareil/équipement générant de la chaleur.
• Pour débrancher l'appareil de la prise de courant, tirez sur la fiche électrique et non pas sur le cordon.
• Débranchez l'appareil lorsqu'il n'est pas utilisé, en cas de dysfonctionnement, avant de monter ou de démonter les accessoires et avant chaque nettoyage.
• Utilisez cet appareil dans un lieu en intérieur non humide et jamais à l'extérieur.
• Ce produit n'est pas adapté à une utilisation commerciale. Il est conçu uniquement pour une utilisation domestique.
• Respectez les consignes d'installation fournies.

- Cet appareil es branché à l'alimentation d'eau. Respectez la pression minimale et maximale d'arrivée d'eau, voir la section Données Techniques. Respectez toutes les instructions concernant l'installation des tuyaux démontables, utilisez de nouveaux tuyaux pour l'installation. Ne réutilisez pas de vieux tuyaux.

- Important! Vérifiez que le produit est en parfait état de marche avant de l'utiliser. Le produit ne doit pas être utilisé s'il présente des signes d'endommagement ou s'il est suspecté d'être défectueux.

Félicitations!

Merci d'avoir acheté un produit KOENIC. Veuillez lire soigneusement ce manuel et le conserver pour une consultation future.

Usage prévu

Cet appareil n'est destiné qu'au nettoyage de la vaisselle et de la coutellerie qui peuvent être lavés au lave-vaisselle ou adéquats pour les lave-vaisselles. Toute autre utilisation peut endommager l'appareil ou entraîner des blessures. Cet appareil n'est destiné qu'à l'utilisation domestique et non pas à l'utilisation commerciale. Imtron GmbH n'assume aucune responsabilité quant à des dommages au produit, à des dommages matériels ou à des blessures corporelles dus à une négligence ou un usage inapproprié du produit, ou à un usage du produit non indiqué par le fabricant.

Avant de l'utiliser pour la première fois

Retirez soigneusement le produit et les accessoires de leur emballage d'origine. Il est conseillé de conserver l'emballage d'origine pour le rangement. Si vous souhaitez disposer de l'emballage d'origine, veuillez respecter les recommandations légales en vigueur. Si vous avez des questions concernant le rebut approprié, contactez le service de déchetterie local.

Vérifiez que le contenu est complet et qu'il n'est pas endommagé. Si le contenu livré est incomplet ou endommagé, contactez immédiatement votre revendeur. Après avoir déballé, veuillez consulter la section

Nettoyage et entretien.

Garantie et pièces de rechange

La durée de garantie du produit, ainsi que les conditions applicables de la garantie sont disponibles sur la carte de garantie fournie avec le produit. Les pièces détachées, qui sont listées dans la directive sur l'écoconception correspondante, peuvent être obtenues en contactant le centre de service client, pendant une période d'au moins 7 ans, voire 10 ans selon les pièces.

Sommaire

1 x Lave-vaisselle
1 x Manuel d'utilisation
1 x Carte de garantie

Contrôle et composants

A Panneau de contrôle
A1 Bouton Marche/arrêt A2 Bouton de sélection de programme <>
A3 Bouton de la minuterie
A4 Indicateur de produit de rinçage
A5 Indicateur d'adoucissant (sel)
A6 Touche de sélection de la fonction F
A7 Bouton de sélection de zone de rinçage
A8 Bouton d'ouverture de porte
A9 Bouton Démarrage/Pause
A10 Indicateurs des fonctions supplémentaires
A11 Affichage
A12 Voyant de raccordement d'eau
A13 Affichage de programme

B Handgreep

c Deur

D Plateau à coutellerie

E Panier à vaisselle supérieur

F Panier à vaisselle inférieur

G Compartiment de remplissage Compartiment pour détergent, tablettes/poudre

G1 Panneau
G2 Compartiment pour lavage principal
G3 Verrouillage
G4 Compartiment pour prélavage

Compartiment pour le produit de rinçage

G5 Ouverture de remplissage avec repère MAX

G6 Couvercle du récipient de produit de rinçage

H Intérieur

H1 Bac à sel
H2 Évacuation d'eau avec filtre
H3 lets d'eau supérieurs et inférieurs

Arrière

1 Cordon d'alimentation avec fiche
J Tuyau d'évacuation d'eau (pré-assemblé)
K Tuyau pour alimentation d'eau (pré-assemblé)

Accessoires

Entonnoir (non illustré)

5 x garnitures (non illustrées)

Français

Installation

Remarque :

Lorsque vous effectuez le raccordement à l'eau potable, veillez à raccorder l'appareil à l'aide d'un dispositif de sécurité contre la contamination de l'eau potable par refoulement (conformément à la norme DIN EN 1717). Nous recommandons de confier l'installation, y compris l'alimentation en eau et les raccordements électriques, ainsi que les réparations à un technicien qualifié.

Fig. 1 Le lave-vaisselle doit être installé à proximité d'une source d'eau, d'un point d'évacuation et d'une prise électrique.

Attention

Après déballage, ouvrez la porte et retirez toutes les protections de transport des paniers et des bras de pulvérisation. Assurez-vous que les bras de pulvérisation peuvent tourner librement.

Remarque :

Veuillez vérifier le matériel de montage fourni, les supports, les vis et la bande Velcro pour fixer le panneau décoratif (voir le chapitre Installation du panneau avant du meuble), etc.

① Respectez les dimensions d'installation.

• Un emplacement proche de l'évier est recommandé pour permettre une connexion plus aisée à la source d'eau et aux connexions d'évacuation
• Vous trouverez à l'arrière de l'un ou des deux placards latéraux des renfoncements de 80 x 100 mm destinés à la connexion de source d'eau, de l'évacuation et de la connexion électrique (A).
  2 Si le lave-vaisselle est installé dans un coin, veillez à ménager un espace libre de 50 mm entre la porte ouverte et les armoires environnantes.
  3 Prenez note des dimensions, la position des trous et des ouvertures de la plaque décorative.

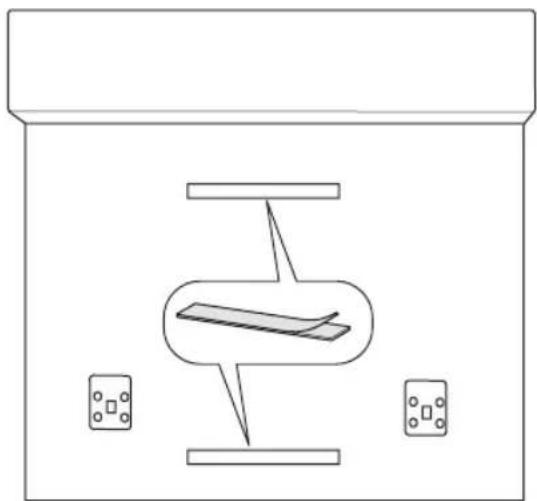

4 Séparez les bandes Velcro incluses et retirez le film de protection. Collez les 4 bandes Velcro dans les renfoncements de la porte et de la plaque décorative. Alignez le panneau décoratif et attachez-le à la porte du lave-linge.

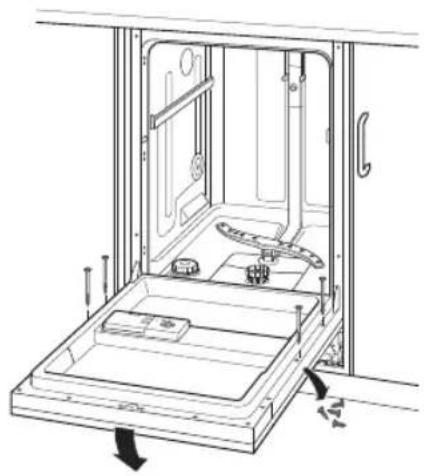

5 Retirez les 4 vis du bas.

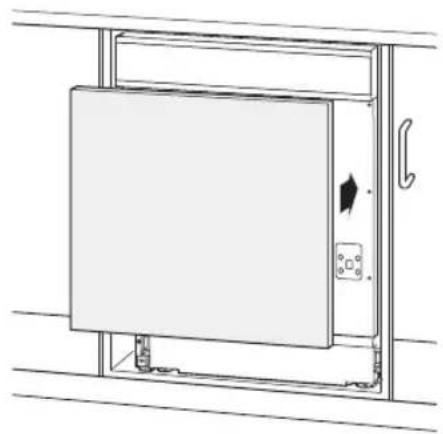

6 Vissez les 4 longues vis dans la porte et fixez ainsi la plaque décorative.

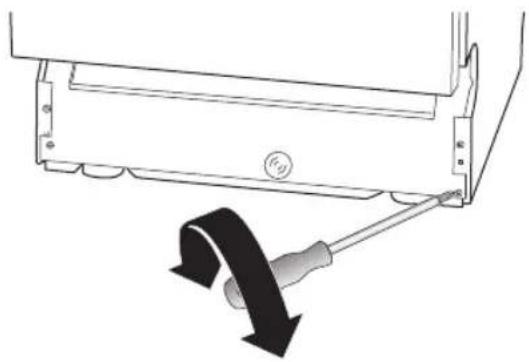

7 Les ressorts de la porte du lave-vaisselle ont été installées correctement en usine.

• Après installation de la plaque décorative, il peut être nécessaire d'ajuster la force des ressorts de la porte.
• Serrez ou desserrez les vis situées de chaque côté pour augmenter ou réduire la force des ressorts. Aidez-vous des marquages situés à côté des vis.
• La force des ressorts est correcte lorsque la porte complètement ouverte reste en position horizontale et qu'elle peut être levée complètement en tirant légèrement dessus.

8 Installez la bande de condensation sous le comptoir. Assurez-vousqu'elle soit à niveau avec le comptoir.
9 Le lave-vaisselle doit être branché à l'évacuation.

1. Le tuyau est déjà branché à la sortie d'évacuation d'eau. Coupez les sangles et déroulez le tuyau.

2. Branchez au bout du tuyau de l'évacuation d'eau (Option A ou B). Prenez en compte la hauteur maximale de la sortie du tuyau d'évacuation.

Remarque :

Un support adapté de tuyau est disponible en options d'accessoires.

10 Branchez l'arrivée d'eau à un robinet d'alimentation d'eau (3/4") avec le tuyau fourni et veillez à le serrer fermement. Il est possible de raccorder le lave-vaisselle à une alimentation en eau chaude. En faisant cela, assurez-vous que la température maximale ne dépasse pas les 60°C. Une température plus élevée pourrait affecter le résultat de nettoyage.

Remarque :

Si les tuyaux d'eau sont nouveaux ou n'ont pas été utilisés pendant une période prolongée, faites couler l'eau librement pour vous assurer qu'elle est claire et sans impureté. Il est essentiel d'effectuer cette étape, car vous courez sinon le risque d'une obstruction de l'arrivée d'eau pouvant entraîner des dommages à la machine.

11 Branchez la fiche d'alimentation au secteur.
12 Le lave-vaisselle doit être exactement à niveau lorsqu'il est installé.

• Le socle arrière peut être réglé en hauteur en faisant tourner la vis cruciforme du milieu (Pos. A). Aidez-vous des marquages situés à côté des vis (UP : l'arrière est levé ; DOWN : l'arrière est abaissé).
• Les pieds avant peuvent être réglés en les faisant tourner à la main.
• Vérifiez que la machine est à niveau en vous aidant d'un niveau à bulle sur les surfaces horizontales de l'extérieur de la machine ou verticales de l'intérieur et de la porte du lave-vaisselle.

13 Mettez le lave-vaisselle dans sa position finale.
14 Le lave-vaisselle doit être fixé avec les vis sur sa position finale.

I. Comptoir de bois : Insérez les supports de montage dans les ouvertures du dessus. Vissez ensuite les supports sur la face inférieure du comptoir.

II. Comptoir de pierre naturelle : Retirez le capuchon de plastique des parois du lave-vaisselle (porte ouverte). Fixez le lave-vaisselle latéralement avec les vis en les faisant passer par les ouvertures des placards situés sur la gauche et la droite du lave-vaisselle.

Remarque :

Avant d'utiliser le produit pour la première fois, assurez-vous que toutes les connexions hydrophiles du produit sont scellées correctement et branchées à la fois sur l'appareil ainsi que sur les conduites d'eau. Vérifiez toutes les connexions périodiquement pour éviter des fuites.

Préparation

Mettre du sel dans le bac à sel

Fig. 2 Selon la dureté de votre eau du robinet (taux de dureté) utilisez plus de sel (adoucissant d'eau). Respectez toujours les instructions indiquées avec le sel.

• Retirez le panier et dévissez et enlevez le bouchon du bac à sel.
• Avant le premier lavage, ajoutez 1,5 l d'eau dans le bac à sel de votre machine.
• Mettez le bout de l'entonnoir (fourni) dans l'orifice et versez environ 1,5 kg de sel. Il est normal qu'une petite quantité d'eau ressorte du bac à sel.
• Après avoir rempli le bac, revissez fermement le bouchon dans le sens des aiguilles d'une montre.
• Immédiatement après avoir rempli de sel le bac à sel, un programme de lavage doit être déclenché (programme rapide est suggéré). Sinon, le système du filtre, de la pompe et des autres parties importantes de l'appareil peuvent être endommagés par l'eau salée qui n'est pas couverte pas la garantie.

Remarque :

Dépendant de la dissolution totale du sel, le voyant d'avertissement du sel peut être encore allumé bien que le bac à sel soit remplit.

Français

Avertissement

• N'utilisez que du sel spécialement destiné à être utiliser pour les lave-vaisselle ! Tous les autres types de sel qui ne sont pas spécialement destinés à l'utilisation aux lave-vaisselle, en particulier le sel de table, endommageront l'adoucissant d'eau. Dans le cas de dégâts provoqués par l'utilisation de sel inadéquat, le fabricant ne donne aucune garantie et ne sera pas tenu responsable des dégâts occasionnés.
• Si le sel déborde, un programme de trempage ou un programme rapide devrait être effectué pour retirer l'excès de sel.
• Ne remplissez de sel que juste avant de commencer un des programmes complets de lavage. Cela évitera des grains de sel ou de l'eau salée, qui auront été éventuellement versés, de rester au fond de la machine pendant une durée indéterminée, pouvant entraîner la corrosion.
• Le bac à sel ne doit être re-rempli que lorsque le voyant d'avertissement de sel du tableau de fonctions s'allume.

Ajuster la consommation de sel

Fig. 3 Allumer le mode de réglage :

Démarrez le lave-vaisselle avec l'interrupteur marche/arrêt et dans les 60 secondes, appuyez sur le bouton de programmation > et maintenez-le enfoncé pendant environ 5 secondes. La machine entrera dans le mode de réglage qui est indiqué par le voyant clignotant de S

Ajuster le niveau de consommation de sel: Appuyez sur le bouton > pour sélectionner le réglage approprié conformément à votre environnement local. Respectez le tableau suivant pour trouver le réglage approprié.

Taux de dureté d'eau		Réglage
°dH1)	mmol/l2)
0-5 0-0,9	4 H1
6-11 1,0-2,0	H2
12-17 2,1-3,0	H3*
18-22 3,1-4,0	H4
23-34 4,1-5,0	H5
35-55 6,1-9,8	H6

Le produit quittera automatiquement le mode de configuration, 5 secondes après le dernier réglage/ fonctionnement du commutateur ou lorsque vous appuyez sur l'interrupteur marche / arrêt.

Remarque :

1) Degré de mesure allemand de la dureté d'eau
2) millimol, unité internationale de la dureté d'eau
*) réglage d'usine Contactez votre distributeur d'alimentation d'eau pour des informations concernant la dureté de votre alimentation d'eau.

Ajouter du détergent

Fig. 4 Le compartiment doit être re-rempli avant le commencement de chaque cycle de lavage.

Pour la quantité adéquate, respectez les instructions indiquées avec le détergent.

• Poussez le loquet de déverrouillage sur le côté et ouvrez le couvercle.
• Ajoutez toujours le détergent juste avant de commencer chaque cycle de lavage, sinon, il pourrait s'humidifier et ne pas se dissoudre correctement.
• Si la vaisselle est très sale, placez une dose de détergent supplémentaire dans la cavité extérieure du couvercle de la chambre à détergent. Ce détergent fera effet durant la phase de prélavage.

Veillez à la différence des deux compartiments.

a) Compartiment du détergent du cycle de lavage principal.
b) Compartiment du détergent du cycle de prélavage.

- Refermez le couvercle et appuyez jusqu'à ce qu'il se verrouille en place.

Remarque :

N'utilisez que le détergent spécialement fabriqué pour l'utilisation au lave-vaisselle. Gardez votre détergent frais et sec.

Remplir le compartiment du produit de rinçage

Fig. 5 Votre lave-vaisselle est destiné à l'utilisation de produits de rinçage liquides libérés au dernier rinçage pour éviter toute trace de gouttelettes d'eau sur votre vaisselle.

• Appuyez sur la languette, retournez le couvercle et versez le produit de rinçage dans le distributeur jusqu'au repère MAX. Le volume du compartiment du produit de rinçage est d'environ 110 ml.
• Retournez le couvercle et fermez-le pour qu'il s'enclenche.

Remarque :

Ne jamais remplir le compartiment de produit de rinçage avec d'autres substances (ex : Produit nettoyant de lave-vaisselle, détergent liquide). Ceci endommagerait l'appareil.

• Le produit de rinçage est automatiquement ajouté pendant le dernier rinçage, assurant un rinçage minutieux et un séchage sans tâche et traces.
• Si le distributeur de produit de rinçage est vide, le voyant lumineux du produit de rinçage s'allumera.

Français

Ajuster le distributeur de produit de rinçage

Le dosage peut être ajusté selon 5 niveaux. Le niveau par défaut est 3. Ce réglage est recommandé.

1. Fermez la porte et démarrez l'appareil avec l'interrupteur marche/arrêt.
2. Dans les 60 secondes suivant la mise sous tension de l'appareil, maintenez enfoncé le bouton de programme>pendant 5 secondes, puis appuyez sur le bouton de retardateur de démarrage pour entrer en mode de réglage. Le symbole de l'indicateur de produit de rinçage clignote.
3. Appuyez sur le bouton de programme > encore une fois pour sélectionner le bon réglage en fonction de vos habitudes d'utilisation. Les réglages disponibles sont : d1->d2->d3->d4->d5->d1. Plus le réglage est élevé, plus le liquide de rinçage est utilisé.
4. Le mode de réglage se termine automatiquement 5 secondes après le dernier réglage ou en éteignant l'appareil avec l'interrupteur marche/arrêt.

Remarque :

• Réglez le niveau de dosage plus haut si la vaisselle reste sale.
• Réglez le dosage plus bas si la vaisselle est pâle ou tachée.

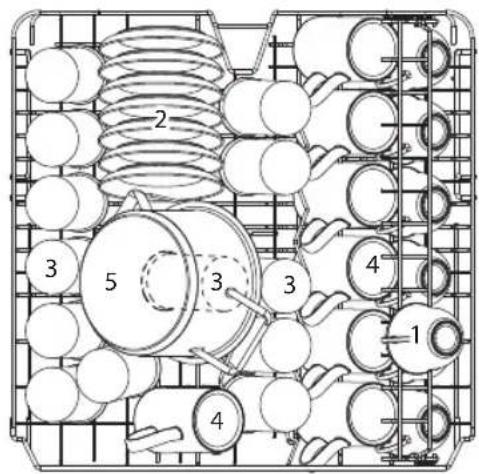

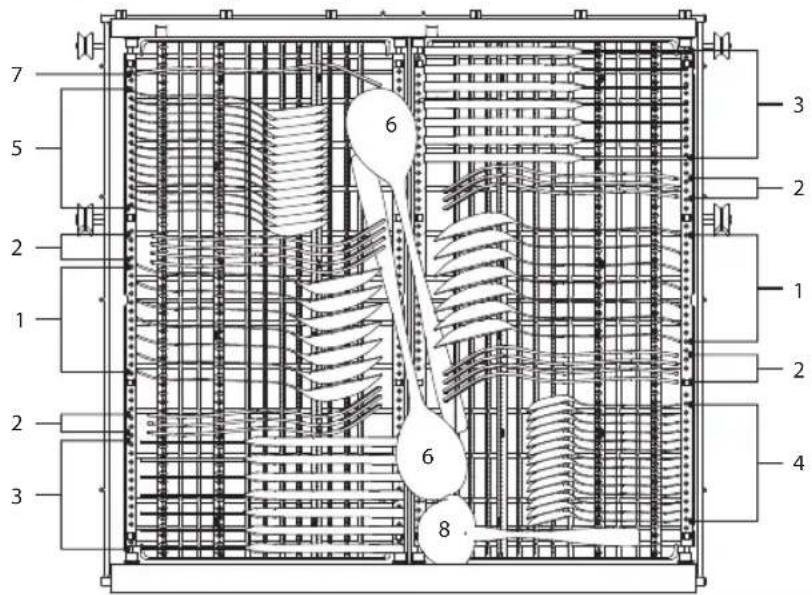

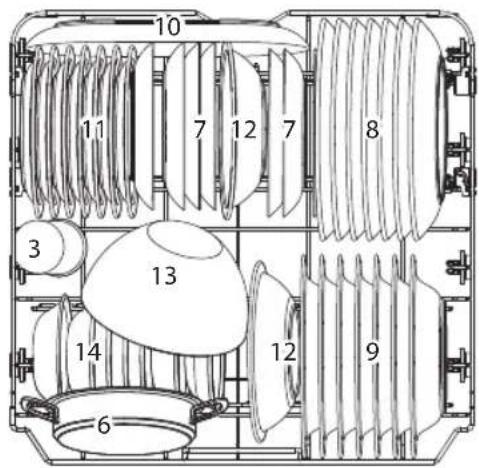

Charger le panier du lave-vaisselle

• Ne nettoyez que la vaisselle et les couverts qui résistent au lave-vaisselle ou qui sont adaptés. Respectez les instructions des fabricants.

• Raclez toute grande quantité restante de nourriture. Ramollissez les restes de nourriture brûlée dans une poêle. Il n'est pas nécessaire de rincer la vaisselle au robinet.

• Mettez la vaisselle dans le lave-vaisselle de la manière suivante :

• La vaisselle telles les tasses, verres, plats/casseroles, etc. est tournée vers le bas.
• La vaisselle ronde, ou celle avec des renfoncements, doit être chargée inclinée afin que l'eau puisse s'écouler.
• Tous les ustensiles sont rangés en sécurité et ne peuvent pas se renverser.
• Tous les ustensiles sont mis de manière à ce que les jets d'eau puissent pivoter librement durant le lavage.
• Placez les petits éléments, comme la vaisselle délicate et légère comme les sous-tasses, les tasses, les verres, les bols à dessert, etc. dans le panier du haut
• Placez les éléments les plus gros et lourds, comme les assiettes, les plaques de cuisson, les casseroles, les bols, etc. dans le panier du bas.

Remarque :

Les très petits éléments ne devraient pas être lavés au lave-vaisselle car ils pourraient facilement tomber du panier.

Avertissement

• Les couteaux à longues lames rangés debout sont éventuellement dangereux.
• Ne laissez aucun élément dépasser par le bas.
• Chargez toujours les ustensiles tranchants avec une pointe coupante vers le bas !
• Ne à surchargez pas votre lave-vaisselle car les résultats seront moindres.

Ajuster le panier du haut

Fig. 6a Pour permettre de placer les éléments les plus hauts, comme les carafes, vous pouvez régler le panier du haut selon deux positions. Tirez le panier supérieur vers le haut pour l'élever. Poussez les poignées de chaque côté pour abaisser le panier. Respectez l'organisation générale de l'emplacement de la vaisselle et des couverts dans le panier.

10 11 7 12 7 8 3 13 14 12 9 6

Tasses	Sous-tasses	Verres
Tasses Petite casserole		Plat à four
Assiettes à dessert	Assiettes de table	Assiettes à soupe
Plat ovale	Assiettes à dessert en mélamine	Bols en mélamine
Bol en verre	Coupes à dessert

Français

Fig. 60 Des supports supplémentaires peuvent être enclenchés dans le panier du bas (I). Des plateaux supplémentaires peuvent être abaissés dans le panier supérieur (II).

Fig. 7a Respectez l'organisation de l'emplacement de la coutellerie dans le panier à coutellerie. Voir le tableau suivant pour les désignations possibles.

7 5 2 1 2 3 6 6 8 3 2 1 2 4

1 Cuillères à soupe	2 Fourchettes	3 Couteaux	4 Petites cuillères

Fig. 7b Le plateau à couverts est modulable et peut s'adapter à vos besoins.

I. Position standard, plat à gauche, incliné à droite
II. Les deux moitiés à plat, la moitié droite surélevée
III. Gauche à plat, droite ouvert, moitié droite superposée à la moitié gauche
IV. Gauche à plat, droite ouverte, moitié droite retirée

Français

Fonctionnement

Processus de nettoyage

Fig. 8 Respectez les étapes suivantes pour commencer le cycle de lavage :

1. Préparer le lave-vaisselle. Chargez le panier du lave-vaisselle.
2. Ajoutez le détergeant ou le produit de rinçage. Veillez à ce que le robinet/alimentation d'eau soit ouvert, que la machine soit branchée au secteur et que la porte soit correctement refermée.
3. Appuyez sur le bouton « Marche/ Arrêt » pour allumer le lave-vaisselle.
4. Sélectionnez votre programme, voir la section Tableau de programmes.

Remarque :

• Si seulement un panier est utilisé, vous pouvez éteindre la zone de rinçage inutilisée. Appuyez sur le bouton de sélection de zone de rinçage pour sélectionner la zone désirée. Observez les indicateurs ou

• En choisissant l'ouverture de porte automatique cela améliore le séchage naturel. Une fois le cycle de lavage terminé, la porte s'ouvre automatiquement, laissant la vapeur ainsi que l'humidité s'échapper. L'indicateur lumineux correspondant allume. Cette fonction est disponible comme fonction standard pour tous les programmes et peut être désactivée en appuyant sur la touche correspondante

• Si vous le souhaitez, sélectionnez la fonction turbo ⬆ pour réduire le temps d'exécution du programme (ne peut pas être sélectionné avec Auto et Rapid).

• Si vous le souhaitez, sélectionnez la fonction de séchage supplémentaire 🕒 si vous avez besoin d'une vaisselle bien sèche après le lavage.

• Sélectionnez la fonction d'auto- nettoyage pour nettoyer le lave-vaisselle de temps en temps. Pour ce faire, appuyez sur le bouton de l'ouverture de porte pendant 3 secondes pour que l'heure du programme 2:25 s'a che à l'écran, puis appuyez sur le bouton Start / Pause pour démarrer le processus. Notez également le dernier point du tableau des programmes.

• Appuyez sur le bouton ▷∥ . Pour arrêter le processus appuyez à nouveau sur le bouton ▷∥ .

• Pour démarrer le processus de lavage ultérieurement, appuyez sur le bouton de la minuterie Ⓕ et appuyez sur < ou > plusieurs fois pour régler les heures de programme du démarrage. Le délai peut être de 1 heure à 24 heures. Appuyez ensuite sur le bouton Démarrer/Pause ▷. Le lave-vaisselle commence le cycle de nettoyage lorsque la durée du retardateur est écoulée.

Remarque :

Les voyants du programme indiquent l'état du lave-vaisselle :

- Voyant du programme allumé : veille ou pause

1. Lorsque le cycle de lavage est terminé, le lave-vaisselle émet un bip pendant 8 secondes, puis s'arrête.

2. Arrêtez l'appareil avec le bouton Marche/Arrêt et coupez l'arrivée d'eau.

3. Ouvrez la porte du lave-vaisselle

Avertissement

Il est dangereux d'ouvrir la porte durant un cycle de lavage, car l'eau chaude peut vous brûler.

• Patientez quelques minutes avant de vider le lave-vaisselle pour éviter la manipulation de vaisselle et ustensiles tant qu'ils sont encore chauds. De plus, ils sècheront mieux.
• Videz le lave-vaisselle.

Français

Changer le programme de lavage

Le programme de lavage peut être changé lorsque le lave-vaisselle ne fonctionne que pendant peu de temps. Autrement, le détergent peut avoir déjà été libéré, et l'appareil peut avoir déjà vidé l'eau de lavage.

• Appuyez sur le bouton « ▷II » (Marche/Pause) pour mettre la machine en état de veille,
• Appuyez sur le Bouton de sélection de programme > plus de trois secondes. Changez le programme sur le réglage du cycle souhaité
• Appuyez à nouveau sur le bouton « ▷II » (Marche/Pause) pour continuer le cycle de lavage

Remarque :

Si la porte est ouverte durant le lavage, la machine se mettra sur pause. Lorsque la porte est refermée et la machine continuera de fonctionner 10 secondes plus tard.

Pausez le cycle de lavage

Si un plat a été oublié, le processus peut être pausé et il peut être rajouté, mais veillez à ce que le compartiment du détergent ne soit pas déjà ouvert.

1. Ouvrez à peine la porte pour pauser le cycle de lavage.
2. Après que les jets d'eau s'arrêtent de fonctionner, la porte peut être totalement ouverte.
3. Ajoutez les plats oubliés.
4. Refermez la porte et le lave-vaisselle continuera de fonctionner 10 secondes plus tard.

Recommandations du type de lessive

Consultez les notes ci-dessous pour améliorer les résultats de lavage, tout en réduisant à la fois votre consommation énergétique et l'impact négatif sur l'environnement :

• Dosez le produit vaisselle et le sel en vous appuyant sur les recommandations// les exigences du fabricant et en tenant compte de la quantité et de la saleté des plats.
• Ne mélangez pas différents types de produits vaisselle et sels.
• N'utilisez pas de produits vaisselle à base de solvants ou de produits corrosifs.
• Évitez le surdosage.

Attention

Un dosage inapproprié de détergent, de sel et d'autres additifs peut endommager le produit et compromettre son bon fonctionnement.

Fonction de l'ouverture de porte automatique

• La fonction d'ouverture de porte automatique peut être désactivée, lorsque le lave-vaisselle n'a pas démarré.
• Appuyez sur les boutons de minuterie simultanément.

Fig. 9 Tableau de programmes

Le tableau ci-dessous indique les programmes les plus adaptés aux niveaux de résidus alimentaires de la vaisselle et la quantité de détergent nécessaire. Il donne également des informations sur les programmes.

Programme	Informations et objectif	Description du cycle	Détergent Pré/Principal	Durée (min)	Consommation énergétique (KWh)	Consommation d'eau (L)	Produit de rinçage
	Pour la vaisselle normalement sale et très sale.	Prélavage 45°C Lavage 55-65°C Rinçage Rinçage 50-55°C Séchage	4/18 g1 ou 2 doses	85-150	0,850-1,550 8	5-18,0	★
	Pour la vaisselle très sale, et les casseroles, poêles, plats, etc. normalement sales avec des résidus secs.	Prélavage 50°C Lavage 65°C Rinçage Rinçage Rinçage 60°C Séchage	4/18 g1 ou 2 doses	205 1	500 16,6		★
	Pour la vaisselle normalement sale comme les casseroles, les assiettes, les verres et les poêles peu sales.	Prélavage 45°C Lavage 55°C Rinçage Rinçage 55°C Séchage	4/18 g1 ou 2 doses	175 0	980 13,6		★
ECO (*EN60436)	Il s'agit du programme normal ; il convient pour nettoyer la vaisselle normalement sale, et c'est le programme le plus efficace en termes de consommation combinée d'énergie et d'eau pour ce type de vaisselle.	Lavage 50°C Rinçage Rinçage 50°C Séchage 4/18 g	11 ou 2 doses	198 0	747 9,8		★
	Pour la vaisselle et les verres peu sales.	Prélavage 40°C Lavage 50°C Rinçage 50°C Rinçage 50°C Séchage	4/18 g1 ou 2 doses	120 0	950 13,5		★
	Pour les paniers à peine sales ne nécessitant pas une excellente performance de séchage.	Lavage 60°C Rinçage Rinçage 50°C Séchage	22 g1 dose	90 1	180 12,5		★
	Un cycle plus court pour les paniers à peine sales et un lavage rapide.	Lavage 45°C Rinçage 45°C	12 g1 dose	30 0	820 11,2 -
Self cleaning	Nettoyage efficace du lave-vaisselle lui-même.	Prélavage Lavage 60°C Rinçage Rinçage 70°C Séchage	4/18 g1 ou 2 doses	145	1,250 14,9		★

Remarque :

* ECO: Ce programme convient pour nettoyer la vaisselle normalement sale et, pour ce type d'utilisation, c'est le programme le plus efficace en termes de consommation combinée d'énergie et d'eau. Il permet d'évaluer la conformité à la législation en matière d'écoconception EU.

Remarque : Les valeurs indiquées pour les programmes autres que le programme ECO ne sont fournies qu'à titre indicatif.

Français

Nettoyage et entretien

Avertissement

• Lors du nettoyage, ne jamais utiliser de solvants ou des matériaux abrasifs, des brosses dures, des objets métalliques ou pointus. Les solvants sont dangereux pour la santé humaine et peuvent ronger les éléments en plastique, alors que des mécanismes et des outils de nettoyage agressifs peuvent rayer les surfaces.
• Nettoyez les surfaces extérieures de l'appareil avec un chiffon humide et puis essuyez-les soigneusement. Assurez-vous qu'aucun liquide ne pénètre à l'intérieur de l'appareil (par exemple, par le bouton).
• Nettoyez le contour de la porte avec uniquement un chiffon doux, chaud et humide. Afin d'éviter la pénétration d'eau dans le verrouillage de la porte et des composants électriques, n'utilisez aucun type de détergent vaporisateur.

Nettoyage de l'assemblage du filtre

Le filtre empêche les gros résidus de nourriture ou d'autres détritus de pénétrer dans la pompe. Vérifiez les filtres en cas de blocage chaque fois que le lave-vaisselle est utilisé.

Fig. 10 Le système du filtre consiste d'un filtre à grosses mailles, un plat (Filtre principal) et un micro filtre (petites mailles).

• Filtre principal A: Les particules de nourriture et de saleté retenues par ce filtre sont pulvérisées par un jet d'eau spécial et lavés pour évacuation.
• Micro filtre B: Ce filtre retient les résidus de saleté et de nourriture dans l'emplacement du siphon et les empêche d'être déposés sur la vaisselle durant le cycle de lavage.

- Filtre grosses mailles C: Les plus gros détritus, tels les morceaux d'os ou de verre pouvant bloquer l'évacuation sont retenus par le filtre à grosses mailles. Pour retirer les détritus pris par le filtre, pincez légèrement le bouchon sur le haut du filtre et retirez-le.

Démontez et nettoyez le filtre en respectant les étapes suivantes :

• Tournez le bouchon du filtre (filtre C) dans le sens inverse des aiguilles d'une montre et retirez l'assemblage entier du filtre.
• Pincez les deux onglets au-dessus du filtre C et retirez le filtre B. Retirez maintenant le filtre C du filtre A.
  • Lavez les filtres sous le robinet.
• Remettez-les en faisant l'inverse. Veillez à ce que l'assemblage du filtre soit correctement placé.

Remarque

Ne pas utiliser le lave-vaisselle sans que le système de filtre soit installé.

Nettoyage des jets d'eau

Fig. 11 Les jets d'eau peuvent être facilement retirés pour un nettoyage régulier des embouts, afin d'éviter d'éventuels blocages.

• Prenez le jet d'eau par le milieu, tirez-le vers le haut et retirez-le.
  • Lavez les jets sous un robinet d'eau
• Remettez-les soigneusement en place et veillez à ce que les jets d'eau soient correctement fixés et puissent tourner librement.

Détartrage

Le détartrage n'est pas nécessaire si le détergent est dosé correctement. Si vous souhaitez détartrer le tambour, procédez conformément aux instructions du fabricant du produit de détartrage. Vous pouvez obtenir des produits de détartrage appropriés auprès des détaillants.

Codes d'erreurs

Code Signification Causes possibles
€1 Durée plus longue d'arrivée.		• Robinets fermés, ou arrivée d'eau bloquée, ou pression d'eau trop faible.
€3 Température requise non atteinte.		• Mauvais fonctionnement de l'élément chauffant.
€4 Débordement. • Un élément du lave-vaisselle fuit.
€8	Erreur de l'orientation de la vanne de distribution.	• Circuit ouvert ou vanne de distribution cassée.
€d	Erreur de communication entre le circuit imprimé principal et le circuit imprimé de l'écran.	• Circuit ouvert ou rupture de câblage de communication.
€C Erreur du système de contrôle de lavage. • Panne PCB ou de moteur.

Si vous rencontrez des codes d'erreur (ERROR), veuillez contacter le service client. Les lignes d'assistance téléphonique respectives sont fournies dans un document fourni à part.

Dépannage

En cas de problème de fonctionnement, veuillez vous référer au tableau ci-dessous. Si le problème ne peut pas être résolu tel qu'indiqué dans la partie Solution ou si des pièces de rechange sont nécessaires pour la réparation par vois soins, veuillez contacter le centre de service. Vous trouverez les différents numéros d'assistance téléphonique sur la carte de garantie fournie avec ce produit. Veuillez noter qu'une mauvaise réparation par vos soins peut être dangereuse et mener à une annulation de la garantie. En cas de doute, abstenez-vous d'effectuer la réparation.

Problème Causes possibles Solution
L'appareil ne fonctionne pas	• Alimentation interrompue • Vérifiez la source d'alimentation
	• Pression d'eau trop faible • Assurez-vous que l'arrivée d'eau est correctement connectée et que le robinet est ouvert
	• La porte de la machine à laver est mal fermée.	• Vérifiez que la porte est correctement fermée
L'eau n'est pas pompée hors du lave-vaisselle	• Le tuyau d'évacuation est obstrué	• Vérifiez le tuyau d'évacuation
	• Le filtre est obstrué • Vérifiez et lavez le filtre
	• L'évier de la cuisine est bouché	• Vérifiez que l'eau s'écoule bien dans l'évier, et appelez un technicien en cas de problème
Résidus dans le fond •	Détergent incorrect • Utilisez seulement un détergent spécial pour lave-vaisselle
	• Produit de rinçage débordé • Essuyez les débordements de produit de rinçage

Français

Problème Causes possibles Solution
Intérieur du compartiment taché	• Du détergent avec colorant a été utilisé	• Utilisez seulement du détergent non coloré
Film blanc sur la surface intérieure du compartiment	• L'eau est forte en minéraux • Nettoyez régulièrement l'intérieur avec une éponge humide
Tâches de rouille sur la coutellerie	• La coutellerie n'est pas en matériaux inoxydable	• Ne pas nettoyez ces éléments dans la machine à laver
	• Aucun programme lancé après remplissage des sels	• Lancez toujours un programme rapide après remplissage des sels
	• Le couvercle du compartiment à adoucissant mal fermé	• Vérifiez et fermez-le hermétiquement
Bruits de chocs dans le compartiment	• Les jets d'eau butent dans un élément du panier	• Interrompez le programme et réorganisez les éléments
Bruits de cliquetis • De la vaisselle se déplace dans le compartiment
Bruits de chocs dans les tuyaux d'eau	• Cela est entraîné par l'installation particulière des tuyaux ou un croisement	• Cela n'influence pas le bon fonctionnement du lave-vaisselle
La vaisselle n'est pas propre	• Vaisselle mal chargée • Réorganisez la vaisselle
	• Les jets d'eau sont bloqués
	• Pas assez de détergent • Ajoutez du détergent
	• Le programme n'est pas assez puissant	• Choisissez un autre programme
	• Le filtre est sale ou inséré incorrectement	• Nettoyez le filtre et assurez-vous qu'il est bien inséré
Pellicule pale sur le verre	• Trop de détergent • Utilisez moins de détergent et choisissez le cycle le plus court pour nettoyer les verres
Taches noires ou grises sur la vaisselle	• Des ustensiles d'aluminium ont frotté sur la vaisselle	• Utilisez un nettoyant légèrement abrasif
Il reste du détergent dans les compartiments de distribution	• Les compartiments de distribution sont obstrués	• Réorganisez la vaisselle
La vaisselle n'est pas sèche	• Chargement incorrect
	• Le niveau de produit de rinçage est trop bas	• Augmentez le niveau de produit de rinçage
	• Vaisselle retirée trop tôt • Ne retirez pas la vaisselle immédiatement après nettoyage.

Données techniques

Consommation énergétique 1760 - 2100 W

Tension nominal / Fréquence 220 - 240 V ~ 50 Hz

Pression d'eau (écoulement d'eau) 0,4 - 10 bar (0,04 - 1 MPa)

Température de l'eau Froide et chaude (max, 60 °C)

Notes concernant la consommation d'eau et d'énergie du lave-vaisselle

• Le programme eco est adapté pour nettoyer les plats normalement sales. C'est le programme le plus efficace à cet effet en termes de consommation d'énergie et d'eau et il est utilisé pour évaluer la conformité avec la législation européenne en matière d'écoconception.
• En chargeant le lave-vaisselle domestique jusqu'à la capacité spécifiée par le fabricant, l'énergie et l'eau peuvent être économisées. Disposez les plats correctement, comme décrit dans les plans de chargement dans ces instructions. Un chargement incorrect entraîne un lavage inefficace de la vaisselle et peut-être des dysfonctionnements.
• Le pré-lavage manuel de la vaisselle entraîne une consommation d'eau et d'énergie plus élevée et n'est pas recommandé.
• Le lavage de la vaisselle dans un lave-vaisselle domestique consomme généralement moins d'énergie et d'eau que le lavage à la main, à condition que le lave-vaisselle domestique soit utilisé conformément aux instructions du fabricant.
• Les valeurs pour la durée des programmes ainsi que la consommation d'énergie et d'eau de tous les programmes qui incluent un cycle de fonctionnement se trouvent dans les tableaux correspondants de ces instructions.

• Respectez les informations d'installation correcte (y compris l'alignement horizontal, le raccordement à l'alimentation électrique, le branchement à l'eau froide) dans ces instructions.

• L'utilisation de produits de lavage, du sel et d'autres additifs doit être effectuée correctement. Un dosage Incorrect entraîne une plus grande pollution environnementale et peut endommager l'appareil.

• Avant chaque utilisation, retirez tous les objets étrangers du lave-vaisselle domestique.
• Un nettoyage régulier et le respect des intervalles de nettoyage optimaux et les mesures pour prévenir les dépôts de calcaire sont importants. Veuillez consulter le chapitre Nettoyage et entretien.
• Le contrôle régulier des filtres et des intervalles de nettoyage optimaux sont importants. Veuillez consulter le chapitre Nettoyage et entretien.

Français

Installation du panneau de meuble

1. Tenez le panneau avant du meuble contre la porte du lave-vaisselle de sorte que le bord inférieur du panneau avant du meuble soit aligné avec les armoires de cuisine adjacentes.
2. Mesurez la distance entre le panneau avant du meuble et le panneau de commande.
3. Vous pouvez compenser une distance entre 5 et 25 mm avec les 5 garnitures fournies (5 mm chacune).

Retirez le nombre requis de garnitures du bloc : Pour cela, faites coulisser la garniture avec force et sans outil.

1. Fixez les garnitures sous le panneau de commande.
2. Séparez les deux paires de fermetures velcro.

1. Retirez le film protecteur de chaque fermeture velcro du même type.
2. Fixez les attaches velcro dont le film protecteur a été retiré, centrées sur les renfoncements de la porte du lave-vaisselle.

1. Découpez les positions des attaches velcro du gabarit de perçage.
2. Coupez le nombre de garnitures utilisées à partir du haut du gabarit de perçage.
3. Placez le gabarit de perçage sur l'arrière de la façade du meuble de manière à ce que le gabarit de perçage et la façade du meuble soient alignés en haut.
4. Transférez les trous de perçage du gabarit de perçage sur la façade du meuble.
5. Réglez la butée de profondeur de perçage de la perceuse de manière à ce que la façade du meuble ne puisse pas être pénétrée. Percez d'abord les emplacements des vis avec une perceuse (∅ 2 mm).

1. Retirez le film de protection des autres fermetures velcro et fixez les fermetures velcro à travers les zones découpées du gabarit de perçage sur la façade du meuble.

Français

1. Utilisez les attaches velcro pour fixer le panneau avant du meuble à la porte du lave-vaisselle.

1. Tenez fermement la façade du meuble et ouvrez la porte avec précaution.
2. Retirez les quatre vis à l'intérieur de la porte. Utilisez les 4 vis fournies pour visser le panneau avant du meuble à ces positions sur la porte. Cela fournit un support supplémentaire pour le panneau avant du meuble.

L'installation du panneau avant du meuble est terminée.

Réglage du mouvement de la porte

Vous pouvez régler la porte du lave-vaisselle pour une ouverture plus facile ou plus lourde. Cet ajustement est souvent nécessaire après l'installation du panneau avant du meuble. Vous pouvez faire varier la force du ressort de la porte en tournant les deux vis les plus basses.

• Tournez les vis dans le sens antihoraire pour une ouverture plus légère de la porte.
• Tournez les vis dans le sens des aiguilles d'une montre pour une ouverture plus lourde de la porte.
