BEDIENUNGSANLEITUNG KDW 6031-1 C BI Koenic

Imtron GmbH Hörschutz-Holz Bücks-Ingelbahn Lettany 50% EITZHEN 50% EITZHEN

MUO/COSI:CB_39003V02

CE

Built-In Dishwasher

- Das Gerät kann von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.

- Kinder dürfen nicht mit dem Produkt spielen.

- Reinigung und die Benutzerwartung dürfen nicht durch Kinder vorgenommen werden, es sei denn, sie werden beaufsichtigt.

- Das Gerät ist für das Spülen von maximal 14 Maßgedecken vorgesehen.

• Die Tür darf nicht in der geöffneten Stellung belassen werden, da dies eine Verletzungsgefahr darstellt.

- Beachten Sie die Anweisungen zum Beladen der Geschirrspülmaschine.

Warnung! Messer und andere. Gebrauchsgegenstände mit scharfen Klingen/ Spitzen müssen mit der Klinge/Spitze nach unten oder in waagrechter Lage in den Korb gelegt werden.

Deutsch

Sicherheitshinweise

• Dieses Produkt ist für die Verarbeitung haushaltsüblicher Mengen im Haushalt oder in haushaltsähnlichen, nicht-gewerblichen Anwendungen bestimmt. Haushaltsähnliche Anwendungen umfassen z. B. die Verwendung in Mitarbeiterküchen von Läden, Büros sowie die Nutzung durch Gäste von Pensionen, kleinen Hotels und ähnlichen Wohneinrichtungen.
• Diese Geschirrspülmaschine verfügt über Ventilationsöffnungen im Gehäuseboden. Diese Öffnungen dürfen nicht verstopft werden (bspw. durch Teppichboden).
• Wenn die Netzanschlussleitung dieses Gerätes beschädigt wurde, muss sie durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
• Beachten Sie das Kapitel Reinigung und Pflege.

Sicherheitshinweise

- Lesen Sie diese Bedienungsanleitung vor dem ersten Gebrauch gründlich durch und geben Sie sie zusammen mit dem Produkt weiter. Beachten Sie die Warnungen auf dem Produkt und in dieser Bedienungsanleitung. Sie enthält wichtige Sicherheitshinweise sowie Gebrauchs- und Wartungsanleitungen für das Produkt.

- Verwenden Sie das Produkt nur zweckbestimmt und mit den vom Hersteller empfohlenen Zubehörteilen und Komponenten. Eine unsachgemäße oder falsche Nutzung ist gefährlich.

- Lassen Sie das Produkt nie unbeaufsichtigt, solange es eingeschaltet ist.

- Reparieren Sie das Produkt auf keinen Fall selbst (z.B. wenn das Netzkabel beschädigt ist oder das Produkt, bspw. während des Einbaus, fallengelassen wurde, etc.). Lassen Sie Wartungen und Reparaturen nur von einem autorisierten Kundendienst durchführen.

• Die Netzspannung muss mit den Angaben auf dem Typenschild des Produktes übereinstimmen.

- Vermeiden Sie die Beschädigung des Netzkabels durch Knicken oder Kontakt mit scharfen Kanten.

- Halten Sie das Produkt, einschließlich Netzkabel und Netzstecker, von Hitzequellen, wie z. B. Heizkörpern, Öfen oder anderen Hitze erzeugenden Produkten, fern.

- Ziehen Sie den Netzstecker nur am Netzstecker selbst aus der Steckdose. Ziehen Sie nicht am Netzkabel.

- Ziehen Sie den Netzstecker ... - wenn das Produkt nicht benutzt wird, - im Falle von Störungen, - bevor Sie Zubehör anbringen oder entfernen, - vor der Reinigung des Produktes.

- Verwenden Sie das Produkt nur in trockenen Innenräumen, niemals im Freien.

- Dieses Produkt ist nicht für kommerziellen Gebrauch geeignet. Es ist nur für die Nutzung im Haushalt konzipiert.

- Beachten Sie alle Hinweise zur Installation.

- Beachten Sie bei dem Anschluss an die Wasserversorgung den minimalen und maximal zulässigen Wassereinlassdruck, siehe Kapitel Technische Daten. Beachten Sie alle Anweisungen zur Installation. Eine Installation darf nur unter Verwendung neuer Schlauchsätze erfolgen. Alte Schlauchsätze dürfen nicht wiederverwendet werden.

- Wichtig! Vergewissern Sie sich vor dem Gebrauch, dass sich das Produkt in einem einwandfreien funktionsfähigen Zustand befindet. Das Produkt darf nicht verwendet werden, wenn es Anzeichen von Beschädigungen aufweist oder wenn der Verdacht besteht, dass es defekt ist.

Deutsch

Herzlichen Glückwunsch!

Vielen Dank, dass Sie sich für ein KOENIC - Produkt entschieden haben. Bitte lesen Sie die Bedienungsanleitung aufmerksam durch und bewahren Sie sie für späteres Nachschlagen auf.

Bestimmungsgemäße Benutzung

Dieses Produkt ist nur für das Reinigen von Geschirr und Besteck geeignet. Jeglicher anderer Gebrauch kann zu Schäden am Produkt oder Verletzungen führen. Das Gerät ist nur für die Benutzung im privaten Haushalt bestimmt und nicht für kommerziellen Gebrauch geeignet. Die Imtron GmbH übernimmt keine Haftung für Schäden am Produkt, Sachschäden, oder Verletzung von Personen aufgrund von unachtsamer, unsachgemäßer, falscher oder nicht dem vom Hersteller angegebenen Zweck entsprechender Verwendung des Produkts.

Vor dem ersten Gebrauch

Entfernen Sie das Produkt und Zubehör vorsichtig aus der Originalverpackung. Es empfiehlt sich, die Originalverpackung für späteres Verstauen aufzubewahren. Möchten Sie die Originalverpackung entsorgen, so tun Sie dies nach den geltenden gesetzlichen Bestimmungen. Haben Sie Fragen zur richtigen Entsorgung, fragen Sie bei Ihrer örtlichen Behörde nach.

Überprüfen Sie den Verpackungsinhalt auf Vollständigkeit und Beschädigungen. Sollte der Verpackungsinhalt unvollständig oder Beschädigungen feststellbar sein, kontaktieren Sie umgehend Ihre Verkaufsstelle.

Reinigen Sie das Produkt nach dem Auspacken; siehe Abschnitt Reinigung und Pflege.

Garantie und Ersatzteile

Die für das Gerät geltende Dauer der Garantie, sowie die geltenden Garantiebestimmungen entnehmen Sie der beiliegenden Garantiekarte. Ersatzteile, welche in der entsprechenden Ökodesign-Verordnung aufgeführt sind, erhalten Sie bei unserem Servicecenter für die Dauer von 7 Jahren bzw. 10 Jahren. Die jeweiligen Rufnummern finden sie in der beiliegenden Garantiekarte.

Lieferumfang

1 x Geschirrspüler
1 x Bedienungsanleitung
1 x Garantiekarte

Bedienelemente und Komponenten

A Bedienfeld
A1 Ein-/Ausschalter A2 Programmwahltasten <>
A3 Zeitverzögerungstaste
A4 Anzeige für Klarspüler
A5 Anzeige für Spezialsalz
A6 Funktionswahltaste F
A7 Spülzonenwahltaste
A8 Taste Türöffner-Funktion
A9 Start/Pause-Taste
A10 Anzeigen für Zusatzfunktionen
A11 Display A12 Anzeige für Wasserzulauf A13 Programmanzeige

B Griffmulde

c Tür

D Besteckablage

€ Oberer Korb

F Unterer Korb

G Einfüllkammer

Geschirrspülmittel-Tab/Pulver-Fach

G1 Abdeckung
G2 Fach für Hauptspülgang
G3 Entriegelung
G4 Fach für Vorspülgang

Klarspülfach

G5 Einfüllöffnung mit MAX-Markierung

G6 Klarspülertankdeckel

H Innenraum

H1 Salztank
H2 Wasserabfluss mit Filtereinsatz
H3 Oberer und unterer Sprüharm

Rückseite

Netzkabel mit Netzstecker
J Abwasserschlauch (vormontiert)
K Schlauch für Wasseranschluss (vormontiert)

Zubehörteile

Einfülltrichter (nicht abgebildet) 5 x Füllblenden (nicht abgebildet)

Deutsch

Installation

Hinweis:

Achten Sie beim Anschluss an das Trinkwasser darauf, dass Sie das Gerät mit einer Sicherheitsvorrichtung gegen Trinkwasserverunreinigung durch Rückfluss (nach DIN EN 1717) anschließen. Wir empfehlen, die Installation, einschließlich des Wasser- und Elektroanschlusses, sowie Reparaturen von einem qualifizierten Fachmann durchführen zu lassen.

Abb. 1 Der Geschirrspüler muss in ausreichender Nähe eines Wasser-, Abwasser- und Elektroanschlusses installiert werden.

Achtung

Öffnen Sie nach dem Auspacken die Tür und entfernen Sie alle Transportsicherungen. Stellen Sie sicher, dass sich die Sprüharme frei drehen können.

Hinweis:

Beachten Sie das beiliegende Montagematerial Winkel, Schrauben und Klettband zur Befestigung der Dekorplatte (siehe Kapitel „Information zur Installation der Dekorplatte“), usw.

1 Beachten Sie die Einbaumaße.

- Ein Standort in der Nähe der Spüle wird empfohlen um den Geschirrspüler einfacher an Wasser- und Abwasseranschluss anschließen zu können. - An der Rückseite einer oder beider seitlichen Küchenschränke müssen Aussparungen der Größe 80 x 100 mm für Wasser-, Abwasser- und Elektroanschluss angebracht werden (A).

2 Wird der Geschirrspüler in einer Ecke aufgestellt, muss ein seitlicher Mindestabstand von 50 mm zwischen offener Tür und umliegenden Schränken eingehalten werden.

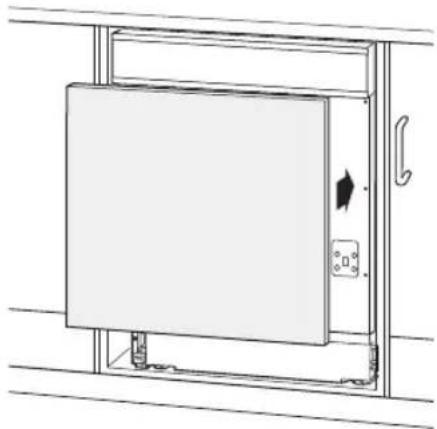

3 Beachten Sie die Abmessungen, Bohrungen und Aussparungen der Dekorplatte.

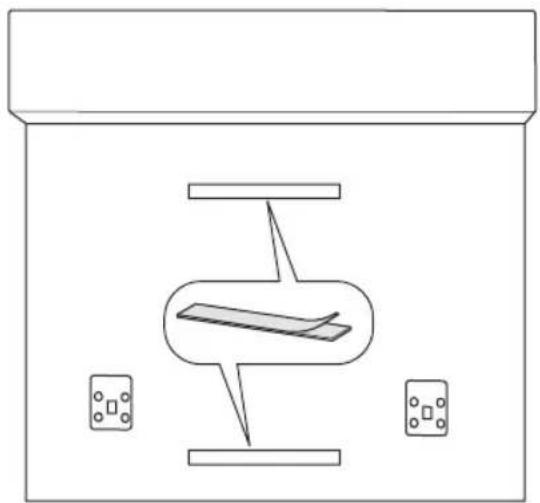

4 Ziehen Sie die mitgelieferten Klettstreifen auseinander und entfernen Sie die Schutzstreifen. Kleben Sie die 4 Klettstreifen nun in die Vertiefungen in Tür und Dekorplatte. Richten Sie die Dekorplatte aus und heften Sie sie an die Tür des Geschirrspülers.

5 Entfernen Sie die vier unteren Schrauben von der Innenseite der Tür.

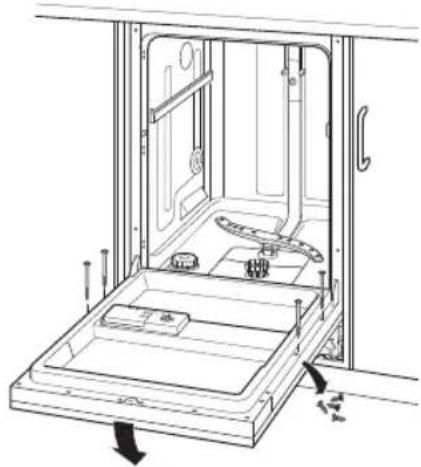

6 Schrauben Sie nun die mitgelieferten vier langen Schrauben durch die Tür und befestigen Sie so die Dekorplatte.

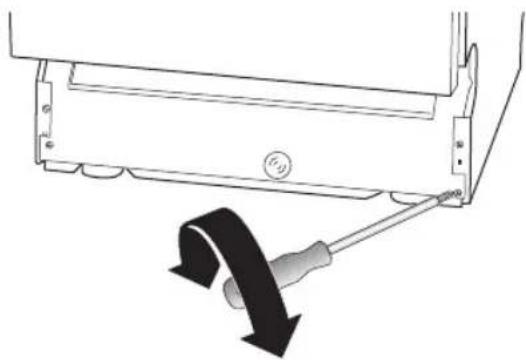

7 Die Federn der Tür des Geschirrspülers sind ab Werk standardmäßig eingestellt.

- Nach der Installation der Dekorplatte muss die Federkraft der Tür evtl. angepasst werden. - Verdrehen Sie die Einstellschrauben auf beiden Seiten, um die Federkraft zu erhöhen oder zu verringern. Beachten Sie dazu die Abbildung neben den Schrauben. - Die Federkraft ist korrekt eingestellt sobald die vollständig geöffnete Tür in waagerechter Lage verbleibt und sich durch leichten Zug vollständig nach oben bewegen lässt.

8 Bringen Sie den Kondensationsstreifen unter der Arbeitsplatte an. Stellen Sie sicher, dass er mit der Vorderkante der Arbeitsplatte abschließt.

9 Der Geschirrspüler muss an einen Abfluss angeschlossen werden.

1. Der Abflussschlauch ist bereits fest am Abwasseranschluss des Geräts montiert. Schneiden Sie die Kabelbinder auf und wickeln Sie den Schlauch ab.
2. Schließen Sie das andere Ende am Abflussrohr an (Option A oder B). Beachten Sie beim Anschluss die max. Höhe des Schlauchendes. Stellen Sie sicher, dass der Schlauch korrekt an das Abflussrohr angeschlossen und abgedichtet ist.

Hinweis:

Geeignete Schlauchhalter sind als optionales Zubehör erhältlich.

Deutsch

10 Schließen Sie den Wasseranschluss mit dem vormontierten Schlauch an Ihr Leitungswassersystem an (3/4") und stellen Sie sicher, dass alles korrekt und fest angeschlossen ist. Es ist möglich, den Geschirrspüler an eine Warmwasserleitung anzuschließen. Stellen Sie in diesem Fall sicher, dass die Wassertemperatur 60°C nicht überschreitet. Höhere Temperaturen können das Spülergebnis beeinträchtigen.

Hinweis:

Sind die Wasserleitungen neu oder wurden sie über einen längeren Zeitraum nicht benutzt, lassen Sie erst eine gewisse Menge Wasser ablaufen bis Sie sicher sind, dass das Wasser klar und frei von Fremdkörpern ist. Wird dieser Punkt nicht beachtet, besteht die Gefahr, dass der Wassereinlass verstopft und das Gerät beschädigt wird.

11 Stecken Sie den Netzstecker in eine geeignete Steckdose.
12 Der Geschirrspüler muss in Einbaulage nivelliert werden sodass er absolut waagerecht steht.

- Der hintere Standfuß kann durch Drehen der mittleren Kreuzschlitzschraube (Pos. A) in der Höhe verstellt werden. Beachten Sie dazu die Abbildung neben der Schraube (UP: Hinterseite wird angehoben, DOWN: Hinterseite wird abgesenkt).

• Die vorderen Standfüße können durch Verdrehen von Hand verstellt werden.

- Überprüfen Sie den waagerechten Stand durch Anlegen einer Wasserwaage auf waagerechten oder senkrechten Flächen im Innenraum des Geschirrspülers und dessen Tür.

13 Bringen Sie den Geschirrspüler in Position.

14 Der Geschirrspüler muss in Einbaulage verschraubt werden. Dazu bestehen zwei Möglichkeiten:

I. Holzarbeitsplatte: Stecken Sie die Montagewinkel oben auf die Aussparungen. Verschrauben Sie die Montagewinkel nun mit der Unterseite der Arbeitsplatte.

II. Natursteinarbeitsplatte: Entfernen Sie die Kunstoffkappen in den Seitenwänden (bei geöffneter Tür). Verschrauben Sie den Geschirrspüler seitlich durch die Öffnungen mit den Schränken links und rechts des Geschirrspülers.

Hinweis:

Stellen Sie vor der ersten Inbetriebnahme sicher, dass alle wasserführenden Verbindungen des Produktes korrekt an das Gerät und das Hauswassersystem angeschlossen und abgedichtet sind. Überprüfen Sie alle Anschlüsse in regelmäßigen Abständen auf Dichtigkeit um mögliche Leckagen zu vermeiden.

Vorbereitung

Salztank mit Spezialsalz befüllen

Abb. 2 Abhängig von der Härte Ihres Leitungswassers (Wasserhärte) müssen Sie zusätzlich Salz verwenden um das Wasser weicher zu machen. Beachten Sie immer die Hinweise und Anleitungen auf der Verpackung des Spezialsalzes.

• Entfernen Sie den unteren Geschirrkorb und schrauben Sie dann die Verschlusskappe des Salztanks ab.
• Füllen Sie vor dem ersten Gebrauch 1,5 Liter Wasser in den Salztank.
• Stecken Sie das Ende des mitgelieferten Trichters in die Öffnung des Salztanks und füllen Sie ca. 1,5 kg Salz ein. Es ist normal wenn dabei etwas Wasser aus dem Salztrank austritt.
• Haben Sie den Salztank befüllt, verschrauben Sie die Verschlusskappe wieder und stellen sicher, dass sie fest sitzt.
• Führen Sie nach dem Befüllen mit Salz immer einen Spülgang durch (ein kurzes Programm wird empfohlen). Ansonsten können Filtersystem, Pumpe oder andere wichtige Komponenten des Gerätes durch Salzwasser beschädigt werden, wodurch auch die Garantie erlischt.

Hinweis:

Je nachdem wie vollständig sich das Salz auflöst, kann die Salzwarnlampe trotz gefülltem Salztank weiterhin leuchten.

Achtung

• Benutzen Sie nur spezielles Salz welches für Geschirrpüler geeignet ist. Alle anderen Salze welche nicht speziell für Geschirrspüler entwickelt wurden, insbesondere Tafelsalz, werden den Geschirrspüler beschädigen. Im Falle von Schäden welche durch ungeeignetes Salz hervorgerufen werden erlischt die Garantie und der Hersteller übernimmt keinerlei Haftung für entstandene Schäden.
• Wenn Salz verschüttet wurde starten Sie einen Schnellspülgang um Salzspuren zu entfernen.
• Füllen Sie nur Salz ein wenn Sie unmittelbar danach einen kompletten Waschgang starten. Das verhindert, dass Spuren von Salz oder Salzwasser, für evtl. längere Zeit auf der Oberfläche verbleiben, was Rost verursachen könnte.
• Der Salztank darf nur aufgefüllt werden wenn die Salzwarnlampe beginnt zu leuchten.

Deutsch

Salzmenge einstellen

Abb. 3 Einstellmodus aktivieren: Schalten Sie das Gerät mit dem Ein-/Ausschalter ein und halten Sie innerhalb von 60 Sekunden die Programmtaste für ca. 5 Sekunden gedrückt. Dadurch wird der Einstellmodus aktiviert, was durch Blinken der Warnleuchte angezeigt wird.

Salzverbrauch einstellen: Drücken Sie jeweils kurz die >-Taste, um die korrekte Salzmenge einzustellen. Die Einstellung wird im Display angezeigt. Beachten Sie nachfolgende Tabelle für die korrekte Einstellung.

Wasserhärte (grad)		Einstellung
°dH1)	mmol/l2)
0-5 0-0,94 H1
6-11 1,0-2,0 H2
12-17 2,1-3,0 H3*
18-22 3,1-4,0 H4
23-34 4,1-6,0 H5
35-55 6,1-9,8 H6

Der Einstellmodus wird automatisch 5 Sekunden nach der letzten Einstellung oder durch Drücken des Ein-/Ausschalters beendet.

Hinweis:

^1) Grad deutscher Härte (°dH)
2) Millimol, internationale Einheit für Wasserhärte
*) Werkseinstellung
Kontaktieren Sie Ihre zuständige Wasserversorgung um die bei Ihnen vorhandene Wasserhärte zu erfahren.

• Füllen Sie das Geschirrspülmittel (Pulver oder Tabs) erst unmittelbar vor dem Spülvorgang ein, da es sonst durch länger anhaltende Feuchtigkeit verkleben oder verhärten könnte.
• Ist das Geschirr stark verschmutzt, füllen Sie eine zusätzliche Menge in die äußere Mulde des Deckels. Dieses Geschirrspülmittel wird dann schon während des Vorspülens zugegeben.
  a) Spülmittelfach für Hauptspülgang b) Spülmittelfach für Vorspülen
• Schieben Sie den Deckel zu, sodass er einrastet.

Beachten Sie die Unterschiede beider Fächer:

Hinweis:

Benutzen Sie nur spezielles Geschirrspülmittel welches für die Verwendung in Geschirrspülmaschinen vorgesehen ist. Halten Sie das Geschirrspülmittel frisch und trocken.

Klarspüler auffüllen

Abb. 5 Ihr Geschirrspüler ist für den Gebrauch mit flüssigen Klarspülern vorgesehen. Dieser wird im letzten Spülgang dem klaren Wasser zugegeben, um Kalkflecken auf dem Geschirr zu verhindern.

• Drücken Sie auf die Lasche, klappen Sie den Deckel nach oben und füllen Sie solange Klarspüler in den Tank bis die MAX -Markierung erreicht ist, Die max. Kapazität des Tanks beträgt ca. 110 ml.
• Zum Schließen des Tanks klappen und drücken Sie den Deckel nach unten, sodass er einrastet.

Geschirrspülpulver oder -tabs einfüllen

Abb. 4 Das Geschirrspülmittelfach muss vor jedem Spülgang neu aufgefüllt werden.

Für die richtige Menge beachten Sie die Hinweise und Anleitungen des Geschirrspülmittels.

- Drücken Sie die Entriegelung zur Seite und öffnen Sie den Deckel.

10

Hinweis:

Füllen Sie den Tank nicht mit anderen Reinigungsmitteln (z. B. Geschirrspülmittel oder Flüssigseife), da dadurch das Gerät beschädigt werden könnte.

• Der Klarspüler wird automatisch während des letzten Spülvorganges zugegeben, um sicherzustellen, dass während des Trocknens keine Kalkflecken oder Streifen entstehen.
• Wenn der Klarspülertank leer ist, leuchtet die Leuchte „Klarspüler“ auf.

Dosiermenge für Klarspüler einstellen

Die Dosiermenge ist in 5 Stufen einstellbar. Werkseitig ist die Stufe 3 eingestellt. Diese Einstellung ist eine Empfehlung.

1. Schließen Sie die Tür und schalten Sie das Gerät mit dem Ein/Aus-Schalter ein.
2. Innerhalb von 60 Sekunden nachdem Sie das Gerät eingeschaltet haben, drücken und halten Sie die Programmtaste> für 5 Sekunden und drücken Sie dann die Taste Startzeitverzögerung, um den Einstellmodus aufzurufen. Die Klarspüleranzeige blinkt.
3. Drücken Sie die Programmtaste ✘neut, um das richtige Set entsprechend Ihren Nutzungsgewohnheiten auszuwählen. Die Einstellung ändert sich in der folgenden Reihenfolge: d1->d2->d3->d4->d5->d1. Je höher die Einstellung, desto mehr Klarspüler wird verbraucht.
4. Der Einstellmodus wird automatisch 5 Sekunden nach der letzten Einstellung oder durch Ausschalten des Gerätes mit dem Ein/Aus-Schalter, beendet.

Hinweis:

• Dosiermenge höher einstellen, wenn Flecken auf dem Geschirr zurückbleiben.
• Dosiermenge verringern wenn Wolken oder Schlieren auf dem Geschirr zurückbleiben.

Geschirrkorb auffüllen

• Reinigen Sie im Geschirrspüler nur geschirrspülerfestes oder -geeignetes Geschirr und Besteck.
• Schaben Sie Speisereste ab. Weichen Sie angebrannte Reste z.B. in Bratpfannen an. Es ist nicht nötig das Geschirr unter fließendem Wasser vorzureinigen.
• Beladen Sie den Geschirrspüler folgendermaßen mit Geschirr und Besteck:
• Teile wie Tassen, Gläser, Töpfe/Pfannen mit der Öffnung nach unten, sodass Wasser heraus laufen kann.
• Gebogene oder mit Vertiefungen versehene Teile laden sie schräg damit Wasser ablaufen kann.
• Alle Teile müssen sicher stecken bzw. liegen und dürfen nicht kippen.
• Alle Teile müssen so stecken bzw. liegen, dass die Sprüharme sich frei bewegen können.
• Ordnen Sie in den Oberkorb kleine, leichte und empfindliche Teile, wie Untertassen, Tassen, Gläser, Dessertschalen usw. ein.
• Ordnen Sie große und schwere Teile, wie Teller, Platten, Töpfe, Schalen usw. in den Unterkorb.

Hinweis:

Sehr kleine Teile sollten nicht im Geschirrspüler gewaschen werden, da sie leicht aus dem Korb fallen könnten.

Achtung

• Messer mit scharfen Klingen, welche aufrecht eingelegt werden, sind eine potentielle Gefahr.
• Es dürfen keine Teile durch den Korb hindurchgesteckt werden.
• Scharfe Teile immer mit den scharfen Kanten / Flächen nach unten einlegen!
• Überladen Sie den Geschirrspüler nicht, da dadurch das Ergebnis negativ beeinflusst wird.

Deutsch

Oberkorb-Verstellung

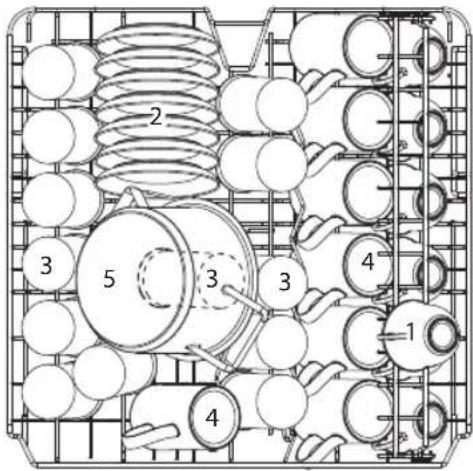

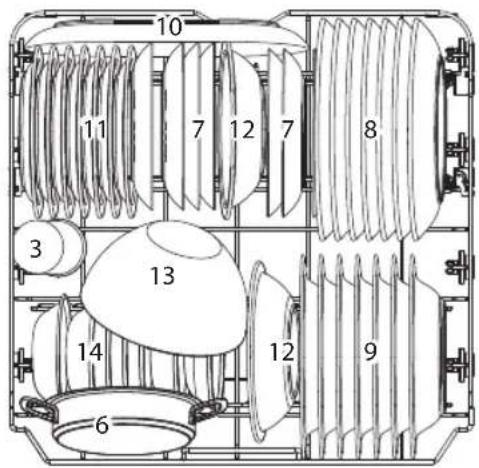

Abb. 6a Um im Ober- oder Unterkorb mehr Platz für höhere Geschirrteile zu erhalten, können Sie den Oberkorb in 2 Positionen in der Höhe verstellen. Ziehen Sie den Oberkorb mittig greifend nach oben, um ihn nach oben zu bewegen. Ziehen Sie die seitlichen Hebel, um ihn wieder nach unten zu bewegen. Beachten Sie den allgemeinen Plan zum Einlegen von Geschirr und Besteck in die Körbe.

10 11 7 12 7 8 3 13 14 12 9 6

Ovale Servierplatte Melamin-Dessertteller

Glasschale

Kompottschüsseln

Deutsch

Abb. 6b Im unteren Korb können Sie zusätzliche Halterungen ausklappen (I). Im oberen Korb können Sie weitere Ablagen herunterklappen (II).

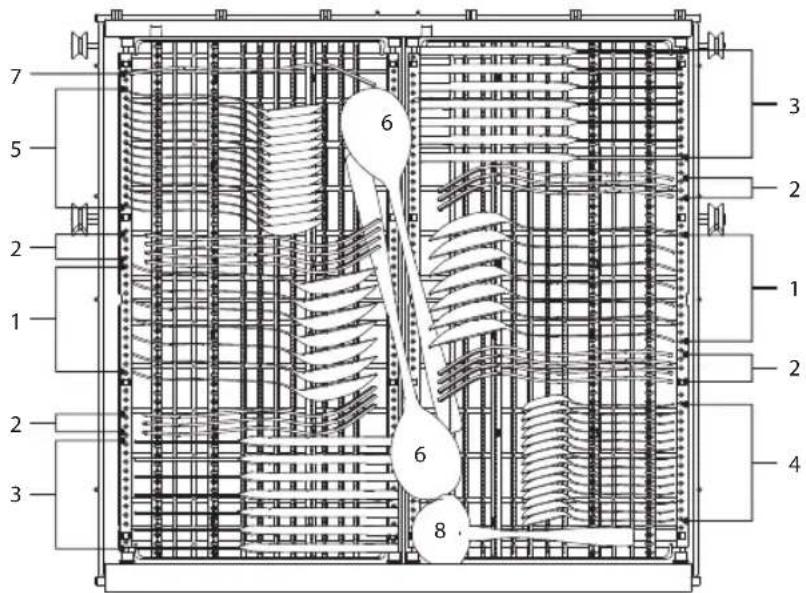

Abb. 7a Beachten Sie den Plan zum Einlegen von Besteck in den Besteckkorb. Beachten Sie nachfolgende Tabelle für die Teilebeschreibung.

7 5 2 1 2 3 6 6 8 3 2 1 2 4

1 Suppenlöffel	2 Gabeln	3 Messer	4 Teelöffel
5 Kompottlöffel	6 Servierlöffel	7 Serviergabeln	8 Soßenkelle

Abb. 76 Die Besteckablage ist modular aufgebaut und lässt sich somit Ihren Anforderungen anpassen

1. Standardposition, links flach, rechte Hälfte geneigt
   II. beide Hälften flach, rechte Hälfte erhöht
   III. links flach, rechts offen, rechte Hälfte über die linke Hälfte geschoben
   IV. links flach, rechts offen, rechte Hälfte entfernt

Deutsch

Bedienung

Geschirrspülen

Abb. 8 Beachten Sie folgende Schritte um den Spülvorgang zu starten:

1. Geschirrspüler vorbereiten. Korb beladen.
2. Geschirrspülreiniger und ggf. Klarspüler einfüllen. Sicherstellen, dass der Wasserhahn/Wasserzulauf geöffnet ist, der Netzstecker steckt und die Tür korrekt geschlossen ist.
3. Drücken Sie die On/Off-Taste um den Geschirrspüler einzuschalten.
4. Wählen Sie das gewünschte Programm aus. Beachten Sie das Kapitel Programmtabelle.

Hinweis:

• Ist nur ein Korb beladen, können Sie die nicht gebrauchte Spülzone abschalten.
  Drücken Sie die
  Spülzonenwahltaste
  um die gewünschte Spülzone auszuwählen. Beachten Sie dazu die Anzeigen 🎨 oder 🌐
• Wenn Sie die autom. Türöffnung
  gewählt haben, wird die natürliche Trocknung verbessert. Nach dem Spülen wird die Tür automatisch geöffnet und Dampf und Feuchtigkeit können entweichen. Die entsprechende Kontrollleuchte leuchtet.
  Diese Funktion ist bei allen Programmen (außer Rapid) als Standardzusatzfunktion vorhanden und kann durch Drücken der entsprechenden Taste deaktiviert werden.

1. Wählen Sie wenn gewünscht die Turbofunktion, um die Programmlaufzeit zu reduzieren (nicht wählbar bei Auto und Rapid).

2. Wählen Sie wenn gewünscht die Funktion Extra-Trocken 🎨 wenn Sie nach dem Spülen extratrockenes Geschirr benötigen.

3. Wählen Sie die Selbstreinigungsfunktion um den Geschirrspüler von Zeit zu Zeit zu reinigen. Drücken Sie dazu 3 Sekunden die Türöffner-Taste sodass die Programmzeit 2:25 im Display angezeigt wird und drücken Sie nun die Taste Start/ Pause ▷, um den Vorgang zu starten. Beachten Sie dazu auch den letzter Punkt in der Programmtabelle.

4. Drücken Sie die Taste ▶ Um den Vorgang anzuhalten drücken Sie nochmals ▶

5. Um den Spülvorgang zu einem späteren Zeitpunkt zu starten, drücken Sie die Startzeitverzögerungtaste 📁. Durch mehrmaliges Drücken der Tastenstellen Sie die Stunden ein, um die der Start verzögert werden soll. Es können 1-24 Stunden (Stundenschritte) Startzeitverzögerung eingestellt werden. Drücken Sie danach die Taste▶Der Geschirrspüler beginnt mit dem Spülvorgang sobald die voreingestellte Zeit abgelaufen ist.

6. Nach Beendigung des Spülvorgangs ertönt für 8 Sekunden ein Piepton.

7. Schalten Sie das Gerät mit der Ein-Aus-Taste aus und schließen Sie ggf. die Wasserzufuhr.

8. Öffnen Sie die Tür des Geschirrspülers.

Achtung

Es ist gefährlich die Tür während des Spülvorganges zu öffnen, da heißes Wasser Sie verbrühen könnte.

• Warten Sie einige Minuten bevor Sie das Gerät entladen, da Geschirr und Besteck noch heiß sein könnten. Sie trocknen auch besser im Gerät.
• Geschirrspüler entladen.

Spülprogramm ändern

Sie können das Spülprogramm ändern solange der Geschirrspüler nur kurz gelaufen ist (am Anfang). Ansonsten könnte sich der Geschirrspülreiniger bereits aufgelöst haben und das Waschwasser könnte schon abgepumpt sein.

• Drücken Sie die ▷‖ -Taste und das Gerät wechselt in den Standby Modus.
• Drücken Sie die Programmwahltaste >länger als 3 Sekunden. Ändern Sie Ihr Programm.
• Drücken Sie die ▷II -Taste erneut um in der neuen Einstellung fortzufahren.

Hinweis:

Wenn Sie die Tür während des Spülvorgangs öffnen pausiert das Gerät. Nach dem Schließen der Tür wird der Spülvorgang nach 10 Sekunden fortgesetzt.

Spülvorgang pausieren

Wenn Sie ein Geschirrteil vergessen haben, können Sie den Spülvorgang pausieren und dieses hinzufügen. Stellen Sie jedoch sicher, dass das Fach des Reinigers nicht bereits geöffnet ist.

1. Offnen Sie die Tür nur einen Spalt um den Spülvorgang anzuhalten.
2. Nachdem die Sprüharme gestoppt haben können Sie die Tür vollständig öffnen.
3. Zusätzliches Geschirr einlegen.
4. Tür schließen. Der Spülvorgang wird nach 10 Sekunden fortgesetzt.

Reinigerempfehlung

Beachten Sie für ein besseres Waschergebnis und zur Schonung von Ressourcen und Umwelt nachfolgende Hinweise zur Reiniger- und Salzdosierung:

• Dosieren Sie Reiniger, Salz etc. nach den Angaben des Herstellers, basierend auf der Beladungsmenge und dem Verschmutzungsgrad des Geschirrs
• Mischen Sie keine unterschiedlichen Reinigungsmittel bzw. Salze
• Verwenden Sie keine Reiniger, die Lösemittel oder andere ätzende Stoffe enthalten
  • Vermeiden Sie eine Überdosierung des Reinigers

Achtung

Eine Fehldosierung von Reiniger, Salz und anderen Zusatzstoffen kann das Produkt beschädigen und dessen korrekte Funktion beeinträchtigen.

Automatischer Türöffner

• Die automatische Türöffnungsfunktion kann deaktiviert werden, wenn der Geschirrspüler noch nicht gestartet wurde.
- Drücken Sie dazu die Startzeitverzögerungtasten gleichzeitig.

Deutsch

Abb. 9 Programmtabelle

Verwenden Sie nachfolgende Tabelle um das richtige Programm, basierend auf dem Verschmutzungsgrad des Geschirrs zu wählen. Beachten Sie außerdem die Angaben zur empfohlenen Reinigermenge, Programmdauer und Ressourcenverbrauch.

Programm	Einsatzgebiet	Zyklusbeschreibung	Reiniger Vor/Haupt	Programmdauer (min)	Energie-verbrauch (kWh)	Wasser-verbrauch (L)	Klar-spüler
Auto	Für normal bis stark verschmutzte Ladungen	Vorwäsche 45°C Wäsche 55-65°C Spülen Spülen 50-55°C Trocknen	4/18 g1 oder 2 Stk.	85-150	0,850-1,550	8,5-18,0	★
Intensive	Extrem stark verschmutztes Kochgeschirr, normal verschmutzte Töpfe, Pfannen, Teller, usw. Mit festgetrockneten Speiseresten	Vorwäsche 50°C Wäsche 65°C Spülen Spülen Spülen 60°C Trocknen	4/18 g1 oder 2 Stk.	205 1,500 16,6			★
[XXXD]Universal	Für normal verschmutzte Ladungen, wie Töpfe, Teller, Gläser und leicht verschmutzte Pfannen	Vorwäsche 45°C Wäsche 55°C Spülen Spülen 55°C Trocknen	4/18 g1 oder 2 Stk.	175 0,980 13,6			★
ECO(*EN60436)	Programm für die Reinigung von normal verschmutzen Geschirr.	Wäsche 50°C Spülen Spülen 50°C Trocknen	4/18 g1 oder 2 Stk.	198 0,747 9,8			★
Glass	Für leicht verschmutztes Geschirr und Gläser	Vorwäsche 40°C Wäsche 50°C Spülen 50°C Spülen 50°C Trocknen	4/18 g1 oder 2 Stk.	120 0,950 13,5			★
90 min	Für normal verschmutzte Ladungen welche nicht vollständig abtrocknen müssen	Wäsche 60°C Spülen Spülen 50°C Trocknen	22 g1 Stk.	90 1,180 12,5			★
Rapid	Schnellspülgang für leicht verschmutzte Ladungen ohne Trocknung	Wäsche 45°C Spülen 45°C	12 g1 Stk.	30 0,820 11,2 -
Selbstreinigung	Effiziente Selbstreinigung der Geschirrspülmaschine	Vorwäsche Wäsche 60°C Spülen Spülen 70°C Trocknen	4/18 g1 oder 2 Stk.	145	1,250 14,9		★

Hinweis:

* ECO Dieses Programm ist für die Reinigung von normal verschmutzen Geschirr geeignet und für diesen Zweck, dass effizienteste Programm hinsichtlich kombiniertem Energie- und Wasserverbrauch. Es wird zur Überprüfung der Einhaltung der EU-Ökodesign-Vorschriften verwendet.

Hinweis: Bei den angegebenen Werten, für andere Programme außer dem Programm ECO, handelt es sich um Richtwerte

Deutsch

Reinigung und Pflege

Achtung

• Verwenden Sie zur Reinigung keinesfalls Lösungs- und Scheuermittel, harte Bürsten, metallische oder scharfe Gegenstände. Lösungsmittel sind gesundheitsschädlich und greifen die Plastikteile an; scheuernde Reiniger und Hilfsmittel zerkratzen die Oberfläche.
• Reinigen Sie die Außenflächen des Produktes mit einem leicht angefeuchteten Tuch und trocknen Sie sie anschließend gut ab. Achten Sie darauf, dass kein Wasser ins Produktinnere gelangt (z. B. an den Schaltern).
• Reinigen Sie die Kanten um die Tür herum mit einem weichen feuchten Tuch, um das Eindringen von Wasser in die Türverriegelung oder elektrische Bauteile zu verhindern. Benutzen Sie keinerlei Sprühreiniger.

Filtereinsatz reinigen

Der Filter verhindert, dass größere Speisereste in Wasserkreislauf und Pumpe gelangen. Prüfen Sie nach jeder Benutzung die Filter auf mögliche Blockierungen.

Abb. 10 Das Filtersystem besteht aus Vorfilter, flachem Hauptfilter und einem Feinfilter.

• Hauptfilter A: Speise- und Schmutzreste die an diesem Filter hängenbleiben werden durch den Strahl der Sprüharme abgespült.
• Feinfilter B: Dieser Filter hält Speisereste zurück, sodass diese nicht in den Wasserkreislauf gelangen.
• Vorfilter C: Große Stücke, wie bspw. Teile von Knochen, welche den Wasserkreislauf blockieren könnten, werden in diesem Filter festgehalten. Um die Reste zu entfernen ziehen Sie diesen, an der Lasche greifend, heraus.

Demontage und Reinigung der Filter wie nachfolgend beschrieben:

• Drehen Sie die Filterkappe gegen den Uhrzeigersinn und entnehmen Sie den gesamten Filtereinsatz.
• Drücken Sie die beiden unteren Nasen von Filter C zusammen und ziehen Sie Filter B ab. Ziehen Sie nun Filter C aus Hauptfilter A heraus.
• Waschen Sie die Filter unter fließendem Wasser und entfernen Sie alle Rückstände und Fremdkörper.
• Der Zusammenbau erfolgt in umgekehrter Reihenfolge. Stellen Sie sicher dass der Filtereinsatz korrekt installiert wurde.

Achtung

Benutzen Sie den Geschirrspüler niemals ohne Filtereinsatz!

Reinigung der Sprüharme

Abb. 11 Führen Sie eine regelmäßige Reinigung (etwa einmal pro Monat) durch, um eine mögliche Verstopfung der Düsen zu vermeiden.

• Nehmen Sie die Sprüharme aus ihrer Befestigung.
• Spülen Sie die Sprüharme unter fließendem Wasser gründlich ab.
• Stecken Sie den jeweiligen Sprüharm wieder auf den Anschluss und stellen Sie sicher, dass er korrekt sitzt und frei rotieren kann.

Entkalken

Bei richtiger Reinigerdosierung ist ein Entkalken normalerweise nicht nötig. Falls doch, gehen Sie nach Angaben des Entkalkungsmittel-Herstellers vor. Geeignete Entkalker können Sie über den Handel beziehen.

Deutsch

Fehlercodes

Code	Bedeutung Mögliche Ursachen
E1	Längere Einlaufzeit	Wasserhahn nicht offen, oder Wasserfluss behindert oder Wasserdruck zu niedrig.
E3	Erreicht nicht erforderliche Temperatur • Fehlfunktion des Heizelements
E4	Läuft aus • Geschirrspüler leckt
E8	Fehler am Verteilerventil • Schaltung oder Verteilerventil defekt
Ed	Fehler zwischen Hauptplatine und Displayplatine	Offener Schaltkreis oder Kabelbruch
EC	Waschkontrollsystemfehler Fehler in Platine oder Motor

Im Fall von Fehlermeldungen kontaktieren Sie den Kundenservice. Die entsprechenden Rufnummern finden Sie in der beiliegenden Garantiekarte.

Fehlerbehebung

Sollte es während des Betriebs zu Störungen kommen, beachten Sie nachfolgende Tabelle. Sollten die Probleme wie unter Behebung angegeben nicht abgestellt werden können oder sollten Ersatzteile für die Eigenreparatur benötig werden, wenden Sie sich an das Servicecenter. Die entsprechenden Rufnummern finden Sie in der beiliegenden Garantiekarte. Beachten Sie, dass eine inkorrekte Eigenreparatur zu Gefährdungen und Verlust der Garantie führen kann und im Zweifelsfall unterlassen werden sollte.

Problem Mögliche Ursache	Behebung
Produkt funktioniert nicht	Keine Stromversorgung	Überprüfen der Stromversorgung
	Der Wasserhahn ist geschlossen	Öffnen Sie den Wasserhahn vollständig
	Die Tür ist nicht richtig geschlossen	Drücken Sie die Tür fest zu
Fehler beim Wasserablauf	Der Abflußschlauch ist abgeknickt	Überprüfen Sie den Abflußschlauch
	Filter sind verstopft	Überprüfen und reinigen Sie den Hauptfilter
	Küchenabfluss ist verstopft	Überprüfen Sie den Abfluß oder fragen Sie einen Installateur nach möglicher Abhilfe
Besteckteile weisen Rostspuren auf	Besteckteile sind nicht ausreichend rostbeständig	Waschen Sie nur spülmaschinenfestes Besteck
	Nach dem Auffüllen von Regeneriersalz wurde kein Programm gestartet	Starten Sie grundsätzlich nach dem Salzeinfüllen das Programm "Schnell" ohne Spülgut
	Verschlusskappe des Salzbehälters ist nicht fest geschlossen	Setzen Sie die Verschlusskappe gerade auf und drehen Sie sie fest zu
Problem Mögliche Ursache Behebung
Schlagendes Geräusch im Spülraum	Ein Sprüharm schlägt an ein Geschirrteil	Unterbrechen Sie das Programm und ordnen Sie die Geschirrteile so ein, dass sie fest stehen
Klapperndes Geräusch im Spülraum	Geschirrteile bewegen sich im Spülraum
Schlagendes Geräusch in der Wasserleitung	Wird eventuell durch bauseitige Verlegung bzw. den zu geringen Querschnitt der Wasserleitung verursacht.	Hat keinen Einfluss auf die Funktion des Geschirrspülers
Geschirr ist nicht sauber	Geschirr wurde nicht richtig eingeordnet	Ordnen Sie die Geschirrteile wie im Kapitel Geschirrkorb auffüllen
	Sprüharme werden durch Geschirrteile blockiert
	Es wurde zu wenig Reiniger dosiert	Verwenden Sie mehr Reiniger oder wechseln Sie evtl. das Reinigerprodukt
	Das Programm war zu schwach	Wählen Sie ein stärkeres Programm
	Der Filtereinsatz im Spülraum ist nicht sauber oder nicht richtig eingesetzt	Reinigen Sie die Filter oder setzen Sie sie richtig ein
Auf den Gläsern und dem Besteck verbleiben Schlieren	Die Klarspülermenge ist zu hoch eingestellt	Verringern Sie die Dosiermenge
Besteck hat schwarze oder graue Flecken	Aluminiumbesteckteille haben am Geschirr gerieben	Verwenden Sie einen milderen Klarspüler
Reiniger verbleibt in der Einfüllkammer	Deckel der Einfüllkammer blockiert	Ordnen Sie die Geschirrteile so an, wie es im Kapitel Geschirrkorb auffüllen beschrieben wird.
Das Geschirr wird nicht trocken	Sie verwenden Reiniger-Produkte mit Kombifunktion, deren Trocknungsleistung zu schwach ist	Wechseln Sie das Reinigerprodukt oder füllen Sie Klarspüler ein
	Die Klarspülermenge ist zu gering oder der Klarspülerbehälter ist leer.	Füllen Sie Klarspüler ein, erhöhen Sie die Dosiermenge
	Das Geschirr wurde zu früh ausgeräumt	Räumen Sie das Geschirr später aus

Deutsch

Technische Daten

Leistung 1760 - 2100 W
Nennspannung /-frequenz 220 - 24	0 V ~ 50 Hz
Wasserdruck (Durchflussdruck) 0,4 -	10 bar (0,04 - 1 MPa)
Wassertemperatur Kalt und Warm (max. 60°C)

Hinweise zum Energie- und Wasserverbrauch des Geschirrspülers

• Das eco-Programm ist zur Reinigung von normal verschmutztem Geschirr geeignet. Es ist für diesen Zweck mit Blick auf den kombinierten Energie- und Wasserverbrauch das effizienteste Programm und wird verwendet, um die Einhaltung der EU-Ökodesign-Vorschriften zu prüfen.
• Durch das Beladen des Haushaltsgeschirrspülers bis zu der vom Hersteller angegebenen Kapazität kann Energie und Wasser eingespart werden. Ordnen Sie das Geschirr korrekt ein, so wie in den Beladeplänen in dieser Anleitung beschrieben. Unsachgemäße Beladung verursacht ineffizientes Geschirrspülen und ggf. auch Fehlfunktionen.
• Manuelles Vorspülen des Geschirrs führt zu einem höheren Wasser- und Energieverbrauch und wird nicht empfohlen.
• Bei der Reinigung von Geschirr in einem Haushaltsgeschirrspüler wird in der Regel weniger Energie und Wasser verbraucht als beim Handspülen, sofern der Haushaltsgeschirrspüler gemäß den Herstelleranleitungen verwendet wird.
• Werte für die Programmdauer sowie den Energie- und Wasserverbrauch aller Programme, die einen Betriebszyklus umfassen, entnehmen Sie den entsprechenden Tabellen in dieser Anleitung.

• Beachten Sie die Angaben zur ordnungsgemäßes Installation (u. a. waagerechte Ausrichtung, Anschluss an das Stromnetz, Wasseranschlüsse) in dieser Anleitung.

• Die Verwendung von Reiniger, Salz und anderen Zusatzstoffen muss sachgemäß erfolgen. Eine falsche Dosierung führt zu erhöhter Umweltbelastung und ggf. auch Schäden am Gerät.

• Beseitigen Sie vor jeder Verwendung jegliche Fremdkörper aus dem Haushaltsgeschirrspüler.
• Regelmäßige Reinigung und Einhaltung der optimalen Reinigungsintervalle und Maßnahmen zur Vorbeu gung von Kalkablagerungen sind wichtig. Beachten Sie dazu das Kapitel Reinigung und Pflege.
• Regelmäßige Kontrolle der Filter und Einhaltung der optimalen Intervalle sind wichtig. Beachten Sie dazu das Kapitel Reinigung und Pflege.

Deutsch

Installation der Dekorplatte

1. Halten Sie die Dekorplatte so an die Tür des Geschirrspülers, dass die Unterkante der Dekorplatte bündig mit den angrenzenden Küchenschränken abschließt.
2. Messen Sie den Abstand zwischen der Dekorplatte und dem Bedienfeld.
3. Sie können einen Abstand zwischen 5 und 25 mm mit den 5 mitgelieferten Füllblenden (5 mm) ausgleichen.

Entfernen Sie die erforderliche Anzahl von Füllblenden aus dem Block: die Blende kräftig und ohne Werkzeug herausschieben.

1. Klemmen Sie die Füllblenden unter das Bedienfeld.
2. Ziehen Sie die beiden Klettverschlusspaare auseinander.

1. Entfernen Sie die Schutzfolie von jedem Klettverschluss desselben Typs.
2. Bringen Sie die Klettverschlüsse, von denen die Schutzfolie entfernt wurde, mittig an den Aussparungen an der Tür des Geschirrspülers an.

1. Schneiden Sie die Positionen der Klettverschlüsse aus der Bohrschablone aus.
2. Schneiden Sie die Anzahl der eingesetzten Leisten von der Oberseite der Bohrschablone ab.
3. Legen Sie die Bohrschablone so auf die Rückseite der Dekorplatte, dass die Bohrschablone und die Dekorplatte oben bündig sind.
4. Übertragen Sie die Bohrlöcher von der Bohrschablone auf die Dekorplatte.
5. Stellen Sie den Bohrtiefenanschlag der Bohrmaschine so ein, dass die Dekorplatte nicht durchbohrt werden kann. Bohren Sie zuerst die Positionen für die Schrauben mit einem Bohrer ( 2 mm).

1. Entfernen Sie die Schutzfolie der anderen Klettverschlüsse und befestigen Sie sie durch die Ausschnitte der Bohrschablone an der Dekorplatte.

Deutsch

1. Befestigen Sie die Dekorplatte mit den Klettverschlüssen an die Tür des Geschirrspülers.

1. Halten Sie die Dekorplatte fest und öffnen Sie die Tür vorsichtig.
2. Entfernen Sie die vier Schrauben an der Innenseite der Tür. Verschrauben Sie die Dekorplatte mit den 4 mitgelieferten Schrauben an diesen Positionen mit der Tür. Dies bietet zusätzlichen Halt für die Dekorplatte.

Damit ist der Einbau der Dekorplatte abgeschlossen.

Einstellung der Tür

Sie können die Tür des Geschirrspülers auf leichtes oder schweres Öffnen einstellen. Diese Anpassung ist häufig nach der Montage der Dekorplatte erforderlich. Durch Drehen der beiden untersten Schrauben können Sie die Federkraft der Tür variieren.

• Drehen Sie die Schrauben gegen den Uhrzeigersinn für ein leichteres Öffnen der Tür.
• Drehen Sie die Schrauben im Uhrzeigersinn für schwerigeres Öffnen der der Tür.
