Caractéristiques	Détails
Type de lave-vaisselle	Intégré
Capacité	12 couverts
Classe énergétique	A+
Niveau sonore	49 dB
Programmes de lavage	5 programmes
Fonction demi-charge	Oui
Température de lavage	De 45 à 70°C
Consommation d'eau	11 litres par cycle
Dimensions (HxLxP)	82 x 60 x 55 cm
Poids	45 kg
Système de sécurité	Protection anti-débordement
Entretien	Filtres à nettoyer régulièrement
Accessoires inclus	Panier à couverts, support à verres
Garantie	2 ans

FOIRE AUX QUESTIONS - KDW 6041 B BU Koenic

Le lave-vaisselle ne s'allume pas, que faire ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que le disjoncteur n'a pas sauté.

Pourquoi le lave-vaisselle ne démarre-t-il pas le cycle de lavage ?

Vérifiez que la porte est bien fermée et enclenchée. Assurez-vous également que vous avez sélectionné un programme de lavage et que le réservoir d'eau est plein.

Comment nettoyer les filtres du lave-vaisselle ?

Retirez le filtre situé au fond du lave-vaisselle, rincez-le à l'eau chaude pour éliminer les résidus alimentaires, puis repositionnez-le correctement.

Pourquoi le lave-vaisselle laisse-t-il des traces sur la vaisselle ?

Cela peut être dû à un manque de produit de lavage ou à un mauvais réglage de la dureté de l'eau. Assurez-vous d'utiliser un détergent de qualité et ajustez les réglages selon la dureté de votre eau.

Le lave-vaisselle fait un bruit étrange pendant le fonctionnement, que faire ?

Vérifiez qu'aucun objet ne bloque le bras gicleur et que la vaisselle est correctement disposée. Si le bruit persiste, il peut être nécessaire de contacter le service après-vente.

Comment programmer le départ différé ?

Sélectionnez le programme de lavage souhaité, puis appuyez sur le bouton 'Départ différé' pour choisir le temps de retard souhaité avant le démarrage.

Comment détartrer le lave-vaisselle ?

Utilisez un produit détartrant spécialement conçu pour les lave-vaisselles. Suivez les instructions du fabricant pour un détartrage efficace.

Que faire si le lave-vaisselle ne vidange pas l'eau ?

Vérifiez que le tuyau de vidange n'est pas obstrué ou plié. Assurez-vous également que le filtre est propre et que la pompe de vidange fonctionne correctement.

Comment résoudre un problème d'eau stagnante au fond du lave-vaisselle ?

Vérifiez que le filtre est propre et que le tuyau de vidange n'est pas bloqué. Si le problème persiste, il peut être nécessaire de faire appel à un technicien.

Le lave-vaisselle ne sèche pas la vaisselle, que faire ?

Assurez-vous que le produit de rinçage est rempli. Vous pouvez également sélectionner un cycle de séchage plus long ou utiliser la fonction de séchage supplémentaire si disponible.

MODE D'EMPLOI KDW 6041 B BU Koenic

Consignes de sécurité

• Ce produit peut être utilisé par des enfants agés de 8 ans et plus, s'ils sont surveillés ou s'ils ont reçu les instructions pour une utilisation en toute sécurité de ce produit et s'ils comprennent les risques qui en découlent.
• Les enfants ne doivent pas jouer avec l'appareil.
• Le nettoyage et la maintenance de l'appareil ne doivent pas être réalisés par des enfants à moins qu'ils soient agés de 8 et plus et qu'ils soient sous la surveillance d'un adulte.
• Cet appareil est destiné au lavage de 14 couverts maximum.
• La porte ne doit pas rester en position ouverte car cela peut être un risque de chute.
• Respectez les consignes de la procédure sur le chargement du lave-vaisselle.

Avertissement ! Les couteaux et autres ustensiles avec des bouts coupants doivent être mis dans le panier le bout vers le bas ou mis en position horizontale.

Consignes de sécurité

• Ce produit est conçu pour la préparation de quantités adaptées à un domicile, ou à un environnement similaire, non commercial. Les environnements similaires au domicile peuvent être la cuisine du personnel d'un magasin, un bureau, de petites entreprises agricoles et autres, une chambre d'hôte, un petit hôtel ou des logements résidentiels de même importance.
• Le lave-vaisselle est muni d'orifices de ventilation au socle. Ces ouvertures ne doivent pas être bouchées par une moquette.
• Un cordon d'alimentation détérioré ne peut être remplacé que par un service après-vente agréé afin de ne pas s'exposer à d'éventuels risques.
• Suivez les instructions de la section Nettoyage et entretien.

Français

Consignes de sécurité

• Lisez intégralement ce mode d'emploi avant la première utilisation. Si vous cédez ce produit à quelqu'un, donnez-lui mode d'emploi. Soyez attentif aux mises en garde sur le produit et dans ce mode d'emploi. In contient des informations importantes pour votre sécurité, l'utilisation et l'entretien de l'équipement.
• N'utilisez le produit que pour son usage prévu et avec les accessoires et composants recommandés. Une mauvaise utilisation peut entraîner des risques.
• Ne laissez jamais l'appareil sans surveillance lorsqu'il est sous tension.
• N'essayez sous aucun prétexte (ex.: cordon d'alimentation endommagé, produit tombé, etc.) de réparer le produit vous -même. Pour l'entretien et les réparations, veuillez consulter un réparateur agréé.
• La tension du secteur doit correspondre à celle indiquée sur la plaque signalétique.
• Évitez de détériorer le cordon d'alimentation en le pliant ou par contact avec des angles vifs.
• Veuillez tenir l'appareil, y compris son cordon d'alimentation et sa fiche électrique, à l'écart de toute source de chaleur, telle qu'un poêle, une plaque chauffante ou tout autre appareil/équipement générant de la chaleur.
• Pour débrancher l'appareil de la prise de courant, tirez sur la fiche électrique et non pas sur le cordon.
• Débranchez l'appareil lorsqu'il n'est pas utilisé, en cas de dysfonctionnement, avant de monter ou de démonter les accessoires et avant chaque nettoyage.
• Utilisez cet appareil dans un lieu en intérieur non humide et jamais à l'extérieur.
• Ce produit n'est pas adapté à une utilisation commerciale. Il est conçu uniquement pour une utilisation domestique.
• Respectez les consignes d'installation fournies.

- Cet appareil es branché à l'alimentation d'eau. Respectez la pression minimale et maximale d'arrivée d'eau, voir la section Données Techniques. Respectez toutes les instructions concernant l'installation des tuyaux démontables, utilisez de nouveaux tuyaux pour l'installation. Ne réutilisez pas de vieux tuyaux.

- Important! Vérifiez que le produit est en parfait état de marche avant de l'utiliser. Le produit ne doit pas être utilisé s'il présente des signes d'endommagement ou s'il est suspecté d'être défectueux.

Félicitations!

Merci d'avoir acheté un produit KOENIC. Veuillez lire soigneusement ce manuel et le conserver pour une consultation future.

Usage prévu

Cet appareil n'est destiné qu'au nettoyage de la vaisselle et de la coutellerie qui peuvent être lavés au lave-vaisselle ou adéquats pour les lave-vaisselles. Toute autre utilisation peut endommager l'appareil ou entraîner des blessures. Cet appareil n'est destiné qu'à l'utilisation domestique et non pas à l'utilisation commerciale. Imtron GmbH n'assume aucune responsabilité quant à des dommages au produit, à des dommages matériels ou à des blessures corporelles dus à une négligence ou un usage inapproprié du produit, ou à un usage du produit non indiqué par le fabricant.

Avant de l'utiliser pour la première fois

Retirez soigneusement le produit et les accessoires de leur emballage d'origine. Il est conseillé de conserver l'emballage d'origine pour le rangement. Si vous souhaitez disposer de l'emballage d'origine, veuillez respecter les recommandations légales en vigueur. Si vous avez des questions concernant le rebut approprié, contactez le service de déchetterie local.

Vérifiez que le contenu est complet et qu'il n'est pas endommagé. Si le contenu livré est incomplet ou endommagé, contactez immédiatement votre revendeur. Après avoir déballé, veuillez consulter la section

Nettoyage et entretien.

Garantie et pièces de rechange

La durée de garantie du produit, ainsi que les conditions applicables de la garantie sont disponibles sur la carte de garantie fournie avec le produit. Les pièces détachées, qui sont listées dans la directive sur l'écoconception correspondante, peuvent être obtenues en contactant le centre de service client, pendant une période d'au moins 7 ans, voire 10 ans selon les pièces.

Sommaire

1 x Lave-vaisselle
1 x Manuel d'utilisation
1 x Carte de garantie

Contrôle et composants

A Panneau de contrôle

A1 Interrupteur Marche/arrêt
A2 Bouton départ différé
A3 Bouton de sélection de la zone de rinçage
A4 Bouton d'ouverture automatique de la porte
A5 Boutons de sélection du programme
A6 Affichage
A7 Indicateur de liquide de rinçage
A8 Indicateur d'adoucisseur (sel)
A9 Bouton de fonction Turbo
A10 Bouton de rinçage intensif
A11 Bouton séchage extra
A12 Bouton de Départ/Pause

B Handgreep

c Deur

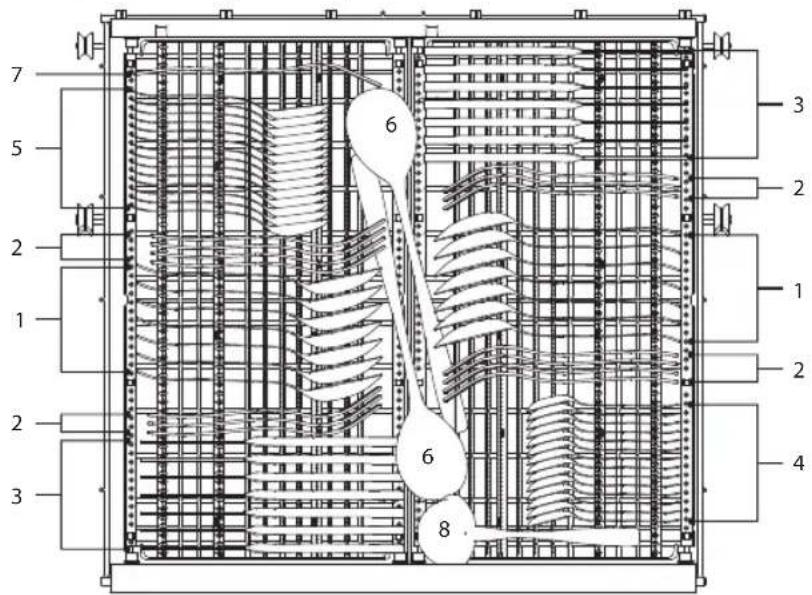

D Plateau à coutellerie

€ Panier à vaisselle supérieur avec jet d'eau

F Panier à vaisselle inférieur

G Compartiment de remplissage Compartiment pour détergent, tablettes/poudre

G1 Panneau
G2 Compartiment pour lavage principal
G3 Verrouillage
G4 Compartiment pour prélavage

Compartiment pour le produit de rinçage

G5 Ouverture de remplissage avec repère MAX
G6 Couvercle du récipient de produit de rinçage

H Intérieur

H1 Bac à sel
H2 Évacuation d'eau avec filtre
H3 lets d'eau et inférieurs

Arrière

Cordon d'alimentation avec fiche
J Tuyau d'évacuation d'eau (pré-assemblé)
K Tuyau pour alimentation d'eau (pré-assemblé)

Accessoires

Entonnoir (non illustré)

Kit d'installation (non illustré)

Français

Installation

Remarque :

Lorsque vous effectuez le raccordement à l'eau potable, veillez à raccorder l'appareil à l'aide d'un dispositif de sécurité contre la contamination de l'eau potable par refoulement (conformément à la norme DIN EN 1717). Nous recommandons de confier l'installation, y compris l'alimentation en eau et les raccordements électriques, ainsi que les réparations à un technicien qualifié.

Fig. 1 Le lave-vaisselle doit être installé à proximité d'une source d'eau, d'un point d'évacuation et d'une prise électrique.

Attention

Après déballage, ouvrez la porte et retirez toutes les protections de transport des paniers et des bras de pulvérisation. Assurez-vous que les bras de pulvérisation peuvent tourner librement.

Remarque :

Vérifiez la présence du matériel de montage, des supports, des vis et des bandes Velcro destinées fixer les panneaux décoratifs, etc.

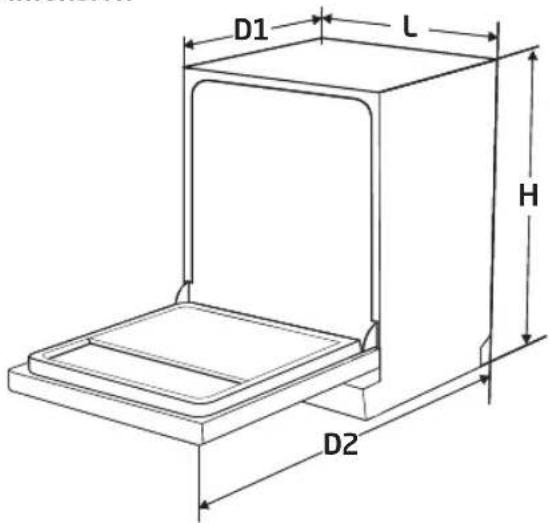

① Respectez les dimensions d'installation.

• Un emplacement proche de l'évier est recommandé pour permettre une connexion plus aisée à la source d'eau et aux connexions d'évacuation
• Vous trouverez à l'arrière de l'un ou des deux placards latéraux des renfoncements de 80 x 100 mm destinés à la connexion de source d'eau, de l'évacuation et de la connexion électrique (A).

② Si le lave-vaisselle est installé dans un coin, veillez à ménager un espace libre de 50 mm entre la porte ouverte et les armoires environnantes.

3 Les ressorts de la porte du lave-vaisselle ont été préréglés en usine.

• Tournez les vis de réglage situées des deux côtés pour augmenter/diminuer la force du ressort. Reportez-vous à l'illustration à côté des vis.
• La force du ressort est correctement ajustée lorsque la porte complètement ouverte reste en position horizontale et peut être relevée au maximum en tirant légèrement dessus.

4 Instaîlez la bande de condensation sous le comptoir. Assurez-vousqu'elle soit à niveau avec le comptoir.
5 Le lave-vaisselle doit être branché à l'évacuation.

1. Le tuyau est déjà branché à la sortie d'évacuation d'eau. Coupez les sangles et déroulez le tuyau.

2. Branchez au bout du tuyau de l'évacuation d'eau (Option A ou B). Prenez en compte la hauteur maximale de la sortie du tuyau d'évacuation.

Remarque :

Un support adapté de tuyau est disponible en options d'accessoires.

6 Branchez l'arrivée d'eau à un robinet d'alimentation d'eau (3/4") avec le tuyau fourni et veillez à le serrer fermement. Il est possible de raccorder le lave-vaisselle à une alimentation en eau chaude. En faisant cela, assurez-vous que la température maximale ne dépasse pas les 60°C. Une température plus élevée pourrait affecter le résultat de nettoyage.

Remarque :

Si les tuyaux d'eau sont nouveaux ou n'ont pas été utilisés pendant une période prolongée, faites couler l'eau librement pour vous assurer qu'elle est claire et sans impureté. Il est essentiel d'effectuer cette étape, car vous courez sinon le risque d'une obstruction de l'arrivée d'eau pouvant entraîner des dommages à la machine.

7 Branchez la fiche d'alimentation au secteur.
8 Le lave-vaisselle doit être exactement à niveau lorsqu'il est installé.

- Le socle arrière peut être réglé en hauteur en faisant tourner la vis cruciforme du milieu (Pos. A). Aidez-vous des marquages situés à côté des vis (UP : l'arrière est levé ; DOWN : l'arrière est abaissé).

• Les pieds avant peuvent être réglés en les faisant tourner à la main.
• Vérifiez que la machine est à niveau en vous aidant d'un niveau à bulle sur les surfaces horizontales de l'extérieur de la machine ou verticales de l'intérieur et de la porte du lave-vaisselle.

9 Mettez le lave-vaisselle dans sa position finale.
10 Le lave-vaisselle doit être fixé avec les vis sur sa position finale.

I. Comptoir de bois : Insérez les supports de montage dans les ouvertures du dessus. Vissez ensuite les supports sur la face inférieure du comptoir.

II. Comptoir de pierre naturelle : Retirez le capuchon de plastique des parois du lave-vaisselle (porte ouverte). Fixez le lave-vaisselle latéralement avec les vis en les faisant passer par les ouvertures des placards situés sur la gauche et la droite du lave-vaisselle.

Remarque :

Si les tuyaux d'eau sont nouveaux ou n'ont pas été utilisés pendant une période prolongée, faites couler l'eau librement pour vous assurer qu'elle est claire et sans impureté. Il est essentiel d'effectuer cette étape, car vous courez sinon le risque d'une obstruction de l'arrivée d'eau pouvant entraîner des dommages à la machine.

Préparation

Mettre du sel dans le bac à sel

Fig. 2 Selon la dureté de votre eau du robinet (taux de dureté) utilisez plus de sel (adoucissant d'eau). Respectez toujours les instructions indiquées avec le sel.

• Retirez le panier et dévissez et enlevez le bouchon du bac à sel.
• Avant le premier lavage, ajoutez 1,5 l d'eau dans le bac à sel de votre machine.

- Remplissez le réservoir de sel avec la quantité maximale d'eau jusqu'au bord supérieur. Il est normal qu'une petite quantité d'eau s'écoule du réservoir de sel.

- Après avoir rempli le bac, revissez fermement le bouchon dans le sens des aiguilles d'une montre.

- Immédiatement après avoir rempli de sel le bac à sel, un programme de lavage doit être déclenché (programme rapide est suggéré). Sinon, le système du filtre, de la pompe et des autres parties importantes de l'appareil peuvent être endommagés par l'eau salée qui n'est pas couverte pas la garantie.

Remarque :

Dépendant de la dissolution totale du sel, le voyant d'avertissement du sel peut être encore allumé bien que le bac à sel soit remplit.

Français

Avertissement

• N'utilisez que du sel spécialement destiné à être utiliser pour les lave-vaisselle ! Tous les autres types de sel qui ne sont pas spécialement destinés à l'utilisation aux lave-vaisselle, en particulier le sel de table, endommageront l'adoucissant d'eau. Dans le cas de dégâts provoqués par l'utilisation de sel inadéquat, le fabricant ne donne aucune garantie et ne sera pas tenu responsable des dégâts occasionnés.
• Si le sel déborde, un programme de trempage ou un programme rapide devrait être effectué pour retirer l'excès de sel.
• Ne remplissez de sel que juste avant de commencer un des programmes complets de lavage. Cela évitera des grains de sel ou de l'eau salée, qui auront été éventuellement versés, de rester au fond de la machine pendant une durée indéterminée, pouvant entraîner la corrosion.
• Le bac à sel ne doit être re-rempli que lorsque le voyant d'avertissement de sel du tableau de fonctions s'allume.

Ajuster la consommation de sel

Fig. 3 Activer le mode de réglage :

Allumez le lave-vaisselle à l'aide de l'interrupteur marche/arrêt et, dans les 60 secondes, appuyez sur le bouton 30 min et maintenez-le enfoncé pendant environ 5 secondes. La machine passe en mode de réglage, ce qui est indiqué par le voyant clignotant de S

Ajuster le niveau de consommation de sel : Appuyez sur le bouton 30 min pour sélectionner le réglage approprié en fonction de votre environnement local.

Le réglage s'affiche sur l'écran. Suivez le tableau ci-dessous pour trouver le réglage correct.

Taux de dureté d'eau		Réglage
°dH1)	mmol/l2)
0-5 0-0,9	4 H1
6-11 1,0-2,0	H2
12-17 2,1-3,0	H3*
18-22 3,1-4,0	H4
23-34 4,1-6,0	H5
35-55 6,1-9,8	H6

Le produit quittera automatiquement le mode de configuration, 5 secondes après le dernier réglage/ fonctionnement du commutateur.

Remarque :

1) Degré de mesure allemand de la dureté d'eau
2) millimol, unité internationale de la dureté d'eau
*) réglage d'usine
Contactez votre distributeur d'alimentation d'eau pour des informations concernant la dureté de votre alimentation d'eau.

Ajouter du détergent

Fig. 4 Le compartiment doit être re-rempli avant le commencement de chaque cycle de lavage.

Pour la quantité adéquate, respectez les instructions indiquées avec le détergent.

• Poussez le loquet de déverrouillage sur le côté et ouvrez le couvercle.
• Ajoutez toujours le détergent juste avant de commencer chaque cycle de lavage, sinon, il pourrait s'humidifier et ne pas se dissoudre correctement.
• Si la vaisselle est très sale, placez une dose de détergent supplémentaire dans la cavité extérieure du couvercle de la chambre à détergent. Ce détergent fera effet durant la phase de prélavage.

Veillez à la différence des deux compartiments.

a) Compartiment du détergent du cycle de lavage principal.
b) Compartiment du détergent du cycle de prélavage.

- Refermez le couvercle et appuyez jusqu'à ce qu'il se verrouille en place.

Remarque :

N'utilisez que le détergent spécialement fabriqué pour l'utilisation au lave-vaisselle. Gardez votre détergent frais et sec.

Remplir le compartiment du produit de rinçage

Fig. 5 Votre lave-vaisselle est destiné à l'utilisation de produits de rinçage liquides libérés au dernier rinçage pour éviter toute trace de gouttelettes d'eau sur votre vaisselle.

• Appuyez sur la languette, retournez le couvercle et versez le produit de rinçage dans le distributeur jusqu'au repère MAX. Le volume du compartiment du produit de rinçage est d'environ 110 ml.
• Retournez le couvercle et fermez-le pour qu'il s'enclenche.

Remarque :

Ne jamais remplir le compartiment de produit de rinçage avec d'autres substances (ex : Produit nettoyant de lave-vaisselle, détergent liquide). Ceci endommagerait l'appareil.

• Le produit de rinçage est automatiquement ajouté pendant le dernier rinçage, assurant un rinçage minutieux et un séchage sans tâche et traces.
• Si le distributeur de produit de rinçage est vide, le voyant lumineux du produit de rinçage s'allumera.

Français

Ajuster le dosage du liquide de rinçage

Le dosage peut être ajusté en 5 niveaux. Le niveau par défaut est 3. Ce réglage est une recommandation.

1. Fermez la porte et allumez l'appareil à l'aide de l'interrupteur marche/arrêt.
2. Dans les 60 secondes suivant la mise sous tension de l'appareil, maintenez le bouton 30 min enfoncé pendant 5 secondes, puis appuyez sur le bouton départ différé pour accéder au mode de réglage. Le symbole du liquide de rinçage 🌐ignote
3. Appuyez à nouveau sur le bouton 30 min pour sélectionner le réglage approprié en fonction de vos habitudes. Le réglage change dans l'ordre suivant: d3->d4->d5->d1->d2->d3. Plus le réglage est élevé, plus de produit de rinçage est consommé.
4. Le mode de réglage se termine automatiquement 5 secondes après le dernier réglage.

Remarque :

• Réglez le niveau de dosage plus haut si la vaisselle reste sale.
• Réglez le dosage plus bas si la vaisselle est pâle ou tachée.

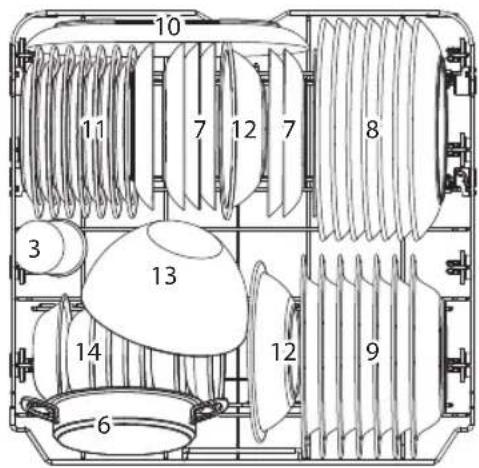

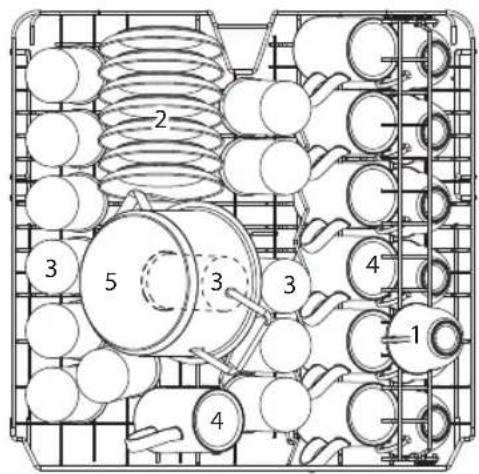

Charger le panier du lave-vaisselle

• Ne nettoyez que la vaisselle et les couverts qui résistent au lave-vaisselle ou qui sont adaptés. Respectez les instructions des fabricants.

• Raclez toute grande quantité restante de nourriture. Ramollissez les restes de nourriture brûlée dans une poêle. Il n'est pas nécessaire de rincer la vaisselle au robinet.

• Mettez la vaisselle dans le lave-vaisselle de la manière suivante :

• La vaisselle telles les tasses, verres, plats/casseroles, etc. est tournée vers le bas.
• La vaisselle ronde, ou celle avec des renfoncements, doit être chargée inclinée afin que l'eau puisse s'écouler.
• Tous les ustensiles sont rangés en sécurité et ne peuvent pas se renverser.
• Tous les ustensiles sont mis de manière à ce que les jets d'eau puissent pivoter librement durant le lavage.
• Placez les petits éléments, comme la vaisselle délicate et légère comme les sous-tasses, les tasses, les verres, les bols à dessert, etc. dans le panier du haut
• Placez les éléments les plus gros et lourds, comme les assiettes, les plaques de cuisson, les casseroles, les bols, etc. dans le panier du bas.

Remarque :

Les très petits éléments ne devraient pas être lavés au lave-vaisselle car ils pourraient facilement tomber du panier.

Avertissement

• Les couteaux à longues lames rangés debout sont éventuellement dangereux.
• Ne laissez aucun élément dépasser par le bas.
• Chargez toujours les ustensiles tranchants avec une pointe coupante vers le bas !
• Ne à surchargez pas votre lave-vaisselle car les résultats seront moindres.

Ajuster le panier du haut

Fig. 6a Pour permettre de placer les éléments les plus hauts, comme les carafes, vous pouvez régler le panier du haut selon deux positions. Tirez le panier supérieur vers le haut pour l'élever. Poussez les poignées de chaque côté pour abaisser le panier. Respectez l'organisation générale de l'emplacement de la vaisselle et des couverts dans le panier.

10 11 7 12 7 8 3 13 14 12 9 6

Tasses	Sous-tasses	Verres
Tasses Petite casserole		Plat à four
Assiettes à dessert	Assiettes de table	Assiettes à soupe
Plat ovale	Assiettes à dessert en mélamine	Bols en mélamine
Bol en verre	Coupes à dessert

Français

Fig. 6b Des supports supplémentaires peuvent être enclenchés dans le panier du bas (I). Des plateaux supplémentaires peuvent être abaissés dans le panier supérieur (II).
Fig. 7a Respectez l'organisation de l'emplacement de la coutellerie dans le panier à coutellerie. Voir le tableau suivant pour les désignations possibles.

7 5 2 1 2 3 6 6 8 3 2 1 2 4

1 Cuillères à soupe	2 Fourchettes	3 Couteaux	4 Petites cuillères

Fig. 7b Le plateau à couverts est modulable et peut s'adapter à vos besoins.

I. Position standard, plat à gauche, incliné à droite
II. Les deux moitiés à plat, la moitié droite surélevée
III. Gauche à plat, droite ouvert, moitié droite superposée à la moitié gauche
IV. Gauche à plat, droite ouverte, moitié droite retirée

Utilisation

Laver la vaisselle

Fig. 8 Prenez en considération les étapes suivantes pour démarrer le processus de lavage :

1. Préparez le lave-vaisselle. Remplissez le panier à vaisselle.
2. Ajoutez du détergent ou du liquide de rinçage. Assurez-vous que le robinet d'arrivée d'eau est ouvert, que l'appareil est branché sur le secteur et que la porte est correctement fermée.
3. Appuyez sur l'interrupteur marche/ arrêt pour allumer le lave-vaisselle.
4. Choisissez votre programme, en vous référant au chapitre Tableau des programmes.

Remarque :

• Si un seul panier est utilisé, vous pouvez arrêter la zone de rinçage non utilisée.
  Appuyez sur le bouton de sélection de zone de rinçage pour sélectionner la zone de rinçage souhaitée. Observez les indicateurs, ou ,
• Si vous avez sélectionné l'ouverture automatique de la porte le séchage naturel est amélioré. Après le cycle de lavage, le hublot s'ouvre automatiquement et de la vapeur et de l'humidité peuvent s'échapper. Le voyant associé
  s'allume. Cette fonction est disponible en standard (sauf 30
  min) pour tous les programmes et peut être désactivée en appuyant sur la touche correspondante

Fonction turbo

Si désiré, sélectionnez la fonction turbo pour réduire la durée de fonctionnement du programme (ne peut pas être sélectionnée avec Auto et 30 min).

Séchage extra

Si vous le souhaitez, sélectionnez la fonction séchage extra 📋 you avez besoin de vaisselle plus sèche après le lavage (ne peut pas être sélectionnée avec Auto et 30 min).

Lavage intensif

Si vous le souhaitez, sélectionnez la fonction rinçage intensif pour laver la vaisselle très sale et difficile à nettoyer (ne peut pas être sélectionnée pour Auto et 30 min)

1. Appuyer sur le bouton ▷ Pour arrêter le programme, appuyez de à nouveau sur le bouton ▷

Fonction départ différé

Pour démarrer le processus de lavage ultérieurement, appuyez sur le bouton du minuteur Appuyez plusieurs fois sur la touche de la minuterie régler les heures de départ différé. Vous pouvez régler un départ différé entre 1-24 heures (en pas d'une heure). Puis, appuyez sur le bouton Départ/Pause ▶II. Le lave-vaisselle démarre le cycle de lavage une fois la durée préréglée écoulée.

Français

Lorsque le cycle de lavage est terminé, le buzzer du lave-vaisselle retentit pendant 8 secondes, puis s'arrête.

• Éteignez l'appareil à l'aide de l'interrupteur marche/arrêt et coupez l'arrivée d'eau.
• Ouvrez la porte du lave-vaisselle, si nécessaire.

Mise en garde

Il est dangereux d'ouvrir la porte pendant un cycle de fonctionnement, car l'eau chaude peut provoquer des brûlures.

• Attendez quelques minutes avant de décharger le lave-vaisselle pour éviter de manipuler la vaisselle et les ustensiles alors qu'ils sont encore chauds. Ils sècheront également mieux.
• Videz le lave-vaisselle.

Modification du programme de lavage

Vous pouvez modifier le programme de lavage lorsque le lave-vaisselle n'a fonctionné que pendant une courte période. Sinon, le détergent a peut-être déjà été libéré et l'appareil a peut-être déjà vidangé l'eau de lavage.

• Appuyez sur le bouton ▷, et la machine passe en mode veille.
• Appuyez sur n'importe quelle touche de programme pendant plus de 3 secondes pour annuler le processus de rinçage. Changez de programme en appuyant sur le bouton de programme souhaité.
• Appuyez à nouveau sur le bouton Dour continuer le processus de lavage.

Remarque :

Si vous ouvrez la porte pendant un cycle en cours, la machine se met en pause. Lorsque vous fermez la porte, la machine continue de fonctionner après 10 secondes.

Interrompre le cycle de lavage

Si vous avez oublié un plat, vous pouvez interrompre le processus et l'ajouter, mais assurez-vous que le compartiment à détergent n'est pas déjà ouvert.

1. Appuyez sur le bouton ▷ pour interrompre le lave-vaisselle.
2. Une fois les bras d'aspersion arrêtés, vous pouvez ouvrir la porte.
3. Ajoutez les plats oubliés.
4. Appuyez à nouveau sur le bouton Pour continuer le processus de lavage.

Recommandations sur le type de détergent

Tenez compte des remarques ci-dessous afin d'améliorer le résultat du nettoyage, tout en réduisant la consommation d'énergie ainsi que l'impact sur l'environnement :

• Dosez le détergent, le sel en fonction des recommandations / exigences du fournisseur, tout en tenant compte du volume et du niveau de salissure de la vaisselle.
• Ne pas mélanger différents détergents et /sels
• N'utilisez pas de détergents à base de solvants ou d'ingrédients corrosifs
• Évitez le surdosage.

Mise en garde

Un dosage incorrect des détergents, sels ou autres additifs peut endommager le produit.

Fonction d'ouverture automatique de la porte

• La fonction d'ouverture automatique de la porte peut être désactivée lorsque le lave-vaisselle n'a pas encore démarré.
• Appuyez sur le bouton pour le faire.

Fig. 9 Tableau de programmes

Le tableau ci-dessous indique les programmes les plus adaptés aux niveaux de résidus alimentaires de la vaisselle et la quantité de détergent nécessaire. Il donne également des informations sur les programmes.

Programme	Informations et objectif	Description du cycle	Détergent Pré/Principal	Durée (min)	Consom- mation énergétique (KWh)	Consom- mation d'eau (L)	Produit de rin-çage
Auto	Pour la vaisselle normalement sale et très sale.	Prélavage 45°C Lavage 55-65°C Rinçage Rinçage Rinçage 55-65°C Séchage	4/18 g1 ou 2 doses	150 0,930-1,470 10,3-16,9		★
. Intensif	Pour la vaisselle très sale, et les casseroles, poêles, plats, etc. normalement sales avec des résidus secs.	Prélavage Lavage 60°C Rinçage Rinçage 65-72°C Séchage	4/18 g1 ou 2 doses	175 1,275-1,385 13,9		★
, Universel	Pour la vaisselle nor- malement sale comme les casseroles, les assiettes, les verres et les poêles peu sales.	Prélavage Lavage 60°C Rinçage Rinçage 65-72°C Séchage	4/18 g1 ou 2 doses	150 1,185-1,290 13,9		★
ECO (*EN60436)	Il s'agit du programme normal; il convient pour nettoyer la vaisselle normalement sale, et c'est le programme le plus efficace en termes de consommation combinée d'énergie et d'eau pour ce type de vaisselle.	Lavage 50°C Rinçage Rinçage 40°C Séchage 22 g	1 ou 2 doses	235 0,645	9,8	★
Verre	Pour la vaisselle et les verres peu sales.	Prélavage Lavage 45°C Rinçage Rinçage 55-60°C Séchage	4/18 g1 ou 2 doses	120 0,850-0,925 13,9		★
90 min	Pour les paniers à peine sales ne nécessitant pas une excellente performance de séchage.	Lavage 55°C Rinçage Rinçage 60-65°C Séchage	22 g1 dose	90 0,955-1,030 11,2		★
30 min	Un cycle plus court pour les paniers à peine sales et un lavage rapide.	Lavage 45°C Rinçage Rinçage 45°C	12 g1 dose	30 0,584 10,3 -

Remarque :

* ECO: Ce programme convient pour nettoyer la vaisselle normalement sale et, pour ce type d'utilisation, c'est le programme le plus efficace en termes de consommation combinée d'énergie et d'eau. Il permet d'évaluer la conformité à la législation en matière d'écoconception EU.

Remarque : Les valeurs indiquées pour les programmes autres que le programme ECO ne sont fournies qu'à titre indicatif.

Français

Nettoyage et entretien

Avertissement

• Lors du nettoyage, ne jamais utiliser de solvants ou des matériaux abrasifs, des brosses dures, des objets métalliques ou pointus. Les solvants sont dangereux pour la santé humaine et peuvent ronger les éléments en plastique, alors que des mécanismes et des outils de nettoyage agressifs peuvent rayer les surfaces.
• Nettoyez les surfaces extérieures de l'appareil avec un chiffon humide et puis essuyez-les soigneusement. Assurez-vous qu'aucun liquide ne pénètre à l'intérieur de l'appareil (par exemple, par le bouton).
• Nettoyez le contour de la porte avec uniquement un chiffon doux, chaud et humide. Afin d'éviter la pénétration d'eau dans le verrouillage de la porte et des composants électriques, n'utilisez aucun type de détergent vaporisateur.

Nettoyage de l'assemblage du filtre

Le filtre empêche les gros résidus de nourriture ou d'autres détritus de pénétrer dans la pompe. Vérifiez les filtres en cas de blocage chaque fois que le lave-vaisselle est utilisé.

Fig. 10 Le système du filtre consiste d'un filtre à grosses mailles, un plat (Filtre principal) et un micro filtre (petites mailles).

• Filtre principal A : Les particules de nourriture et de saleté retenues par ce filtre sont pulvérisées par un jet d'eau spécial et lavés pour évacuation.
• Micro filtre B : Ce filtre retient les résidus de saleté et de nourriture dans l'emplacement du siphon et les empêche d'être déposés sur la vaisselle durant le cycle de lavage.

- Filtre grosses mailles C : Les plus gros détritus, tels les morceaux d'os ou de verre pouvant bloquer l'évacuation sont retenus par le filtre à grosses mailles. Pour retirer les détritus pris par le filtre, pincez légèrement le bouchon sur le haut du filtre et retirez-le,

Démontez et nettoyez le filtre en respectant les étapes suivantes :

• Tournez le bouchon du filtre (filtre C) dans le sens inverse des aiguilles d'une montre et retirez l'assemblage entier du filtre.
• Pincez les deux onglets au-dessus du filtre C et retirez le filtre B. Retirez maintenant le filtre C du filtre A.
  • Lavez les filtres sous le robinet.
• Remettez-les en faisant l'inverse. Veillez à ce que l'assemblage du filtre soit correctement placé.

Remarque

Ne pas utiliser le lave-vaisselle sans que le système de filtre soit installé.

Nettoyage des jets d'eau

Fig. 11 Les jets d'eau peuvent être facilement retirés pour un nettoyage régulier des embouts, afin d'éviter d'éventuels blocages.

• Prenez le jet d'eau par le milieu, tirez-le vers le haut et retirez-le.
  • Lavez les jets sous un robinet d'eau
• Remettez-les soigneusement en place et veillez à ce que les jets d'eau soient correctement fixés et puissent tourner librement.

Détartrage

Le détartrage n'est pas nécessaire si le détergent est dosé correctement. Si vous souhaitez détartrer le tambour, procédez conformément aux instructions du fabricant du produit de détartrage. Vous pouvez obtenir des produits de détartrage appropriés auprès des détaillants.

Codes d'erreurs

Code Signification Causes possibles
€1 Durée plus longue d'arrivée.		• Robinets fermés, ou arrivée d'eau bloquée, ou pression d'eau trop faible.
€3 Température requise non atteinte.		• Mauvais fonctionnement de l'élément chauffant.
€4 Débordement. • Un élément du lave-vaisselle fuit.
€8	Erreur de l'orientation de la vanne de distribution.	• Circuit ouvert ou vanne de distribution cassée.
Ed	Erreur de communication entre le circuit imprimé principal et le circuit imprimé de l'écran.	• Circuit ouvert ou rupture de câblage de communication.
EC Erreur du système de contrôle de lavage. • Panne PCB ou de moteur.

Si vous rencontrez des codes d'erreur (ERROR), veuillez contacter le service client. Les lignes d'assistance téléphonique respectives sont fournies dans un document fourni à part.

Dépannage

En cas de problème de fonctionnement, veuillez vous référer au tableau ci-dessous. Si le problème ne peut pas être résolu tel qu'indiqué dans la partie Solution ou si des pièces de rechange sont nécessaires pour la réparation par vois soins, veuillez contacter le centre de service. Vous trouverez les différents numéros d'assistance téléphonique sur la carte de garantie fournie avec ce produit. Veuillez noter qu'une mauvaise réparation par vos soins peut être dangereuse et mener à une annulation de la garantie. En cas de doute, abstenez-vous d'effectuer la réparation.

Problème Causes possibles Solution
L'appareil ne fonctionne pas	• Alimentation interrompue • Vérifiez la source d'alimentation
	• Pression d'eau trop faible • Assurez-vous que l'arrivée d'eau est correctement connectée et que le robinet est ouvert
	• La porte de la machine à laver est mal fermée.	• Vérifiez que la porte est correctement fermée
L'eau n'est pas pompée hors du lave-vaisselle	• Le tuyau d'évacuation est obstrué	• Vérifiez le tuyau d'évacuation
	• Le filtre est obstrué • Vérifiez et lavez le filtre
	• L'évier de la cuisine est bouché	• Vérifiez que l'eau s'écoule bien dans l'évier, et appelez un technicien en cas de problème
Résidus dans le fond •	Détergent incorrect • Utilisez seulement un détergent spécial pour lave-vaisselle
	• Produit de rinçage débordé • Essuyez les débordements de produit de rinçage

Français

Problème Causes possibles Solution
Intérieur du compartiment taché	• Du détergent avec colorant a été utilisé	• Utilisez seulement du détergent non coloré
Film blanc sur la surface intérieure du compartiment	• L'eau est forte en minéraux • Nettoyez régulièrement l'intérieur avec une éponge humide
Tâches de rouille sur la coutellerie	• La coutellerie n'est pas en matériaux inoxydable	• Ne pas nettoyez ces éléments dans la machine à laver
	• Aucun programme lancé après remplissage des sels	• Lancez toujours un programme rapide après remplissage des sels
	• Le couvercle du compartiment à adoucissant mal fermé	• Vérifiez et fermez-le hermétiquement
Bruits de chocs dans le compartiment	• Les jets d'eau butent dans un élément du panier	• Interrompez le programme et réorganisez les éléments
Bruits de cliquetis • De la vaisselle se déplace dans le compartiment
Bruits de chocs dans les tuyaux d'eau	• Cela est entraîné par l'installation particulière des tuyaux ou un croisement	• Cela n'influence pas le bon fonctionnement du lave-vaisselle
La vaisselle n'est pas propre	• Vaisselle mal chargée • Réorganisez la vaisselle
	• Les jets d'eau sont bloqués
	• Pas assez de détergent • Ajoutez du détergent
	• Le programme n'est pas assez puissant	• Choisissez un autre programme
	• Le filtre est sale ou inséré incorrectement	• Nettoyez le filtre et assurez-vous qu'il est bien inséré
Pellicule pale sur le verre	• Trop de détergent • Utilisez moins de détergent et choisissez le cycle le plus court pour nettoyer les verres
Taches noires ou grises sur la vaisselle	• Des ustensiles d'aluminium ont frotté sur la vaisselle	• Utilisez un nettoyant légèrement abrasif
Il reste du détergent dans les compartiments de distribution	• Les compartiments de distribution sont obstrués	• Réorganisez la vaisselle
La vaisselle n'est pas sèche	• Chargement incorrect
	• Le niveau de produit de rinçage est trop bas	• Augmentez le niveau de produit de rinçage
	• Vaisselle retirée trop tôt • Ne retirez pas la vaisselle immédiatement après nettoyage.

Données techniques

Consommation énergétique 1760 - 2100 W

Tension nominal / Fréquence 220 - 240 V ~ 50 Hz

Pression d'eau (écoulement d'eau) 0,4 - 10 bar (0,04 - 1 MPa)

Température de l'eau Froide et chaude (max, 60 °C)

Dimension

D1 L H D2

Hauteur (H) 815 mm
Largeur (L) 598 mm
Profondeur(D1)	570 mm(avec la porte fermée)
Profondeur(D2)	1150 mm(avec la porte ouverte à 90°)

Notes concernant la consommation d'eau et d'énergie du lave-vaisselle

• Le programme eco est adapté pour nettoyer les plats normalement sales. C'est le programme le plus efficace à cet effet en termes de consommation d'énergie et d'eau et il est utilisé pour évaluer la conformité avec la législation européenne en matière d'écoconception.
• En chargeant le lave-vaisselle domestique jusqu'à la capacité spécifiée par le fabricant, l'énergie et l'eau peuvent être économisées. Disposez les plats correctement, comme décrit dans les plans de chargement dans ces instructions. Un chargement incorrect

entraîne un lavage inefficace de la vaisselle et peut-être des dysfonctionnements.

• Le pré-lavage manuel de la vaisselle entraîne une consommation d'eau et d'énergie plus élevée et n'est pas recommandé.
• Le lavage de la vaisselle dans un lave-vaisselle domestique consomme généralement moins d'énergie et d'eau que le lavage à la main, à condition que le lave-vaisselle domestique soit utilisé conformément aux instructions du fabricant.
• Les valeurs pour la durée des programmes ainsi que la consommation d'énergie et d'eau de tous les programmes qui incluent un cycle de fonctionnement se trouvent dans les tableaux correspondants de ces instructions.
• Respectez les informations d'installation correcte (y compris l'alignement horizontal, le raccordement à l'alimentation électrique, le branchement à l'eau froide) dans ces instructions.
• L'utilisation de produits de lavage, du sel et d'autres additifs doit être effectuée correctement. Un dosage Incorrect entraîne une plus grande pollution environnementale et peut endommager l'appareil.
• Avant chaque utilisation, retirez tous les objets étrangers du lave-vaisselle domestique.
• Un nettoyage régulier et le respect des intervalles de nettoyage optimaux et les mesures pour prévenir les dépôts de calcaire sont importants. Veuillez consulter le chapitre Nettoyage et entretien.
• Le contrôle régulier des filtres et des intervalles de nettoyage optimaux sont importants. Veuillez consulter le chapitre Nettoyage et entretien.

Italiano
