Type de produit	Temporisateur pneumatique longue durée à fonction numérique
Marque	Festo
Modèle	PZVT-999-SEC-B
Catégorie	Commutateur horaire numérique
Affichage	3 chiffres (secondes)
Unité de temps	1 seconde (préférentiellement jusqu'à 15 minutes)
Plage de temporisation	0 à 999 secondes
Pression de service	2 à 6 bar
Fluide	Air comprimé filtré, non lubrifié
Diamètre des pores du filtre	≤ 40 μm
Erreur de temporisation	± 2% de la valeur sélectionnée
Durée d'impulsion de remise à zéro	180 ms à 60 s
Plage de température admissible	0 à +60°C
Degré de protection	IP40 (IP54 avec capot de protection)
Matériaux	Boîtier : Trogamid, capot : Terulán, pièces internes : Delrin
Alimentation	Pneumatique (air comprimé)
Raccords	Orifice de commande (comptage), alimentation (P), remise à zéro (⑧), sortie (Ⓐ)
Fonctions principales	Comptage numérique, présélection, remise à zéro manuelle et pneumatique
Montage	Encastré dans découpe de panneau 52 x 52 mm
Entretien et nettoyage	Eau, lessive douce ou white-spirit (non aromatique)
Sécurité	Utiliser des raccords avec joint torique, éviter les signaux simultanés sur comptage et remise à zéro
Accessoires	Capot de protection avec bouton tournant (réf. PZ-SS-2) ou avec serrure

FOIRE AUX QUESTIONS - PZVT-999-SEC-B Festo

Comment régler le temporisateur PZVT-999-SEC-B ?

Appuyez d'abord sur le bouton de remise à zéro (①), puis maintenez enfoncé le bouton de déverrouillage (②). Tapez sur le bouton de présélection (③) pour entrer les chiffres souhaités. Relâchez le bouton de déverrouillage. La valeur présélectionnée s'affiche sur l'afficheur (④).

Quelle est la précision de la temporisation ?

L'erreur de temporisation est de ± 2% de la valeur sélectionnée pour le modèle PZVT-999-SEC-B (version secondes).

Quel type d'air comprimé utiliser ?

Utilisez de l'air comprimé filtré, non lubrifié, avec un diamètre de pores du filtre ≤ 40 μm.

Comment nettoyer l'appareil ?

Nettoyez avec de l'eau, de la lessive (température max. voir caractéristiques) ou du white-spirit non aromatique. N'utilisez pas de produits agressifs.

Que faire si l'affichage ne s'allume pas ?

Vérifiez l'alimentation en air comprimé (pression entre 2 et 6 bar) et assurez-vous que le bouton de remise à zéro n'est pas actionné. L'affichage est pneumatique, il nécessite une pression de service.

Puis-je utiliser une pression supérieure à 6 bar ?

Non, la pression de service maximale est de 6 bar. Une pression supérieure peut endommager l'appareil.

Comment remettre à zéro le compteur ?

Vous pouvez appuyer sur le bouton de remise à zéro (①) manuellement ou envoyer un signal pneumatique sur l'orifice de remise à zéro (⑧). La durée d'impulsion doit être comprise entre 180 ms et 60 s.

Quelle est la fonction du bouton de déverrouillage ?

Le bouton de déverrouillage (②) permet de débloquer la présélection. Il doit être maintenu enfoncé pendant la saisie des chiffres via le bouton de présélection (③).

Comment installer le temporisateur dans un panneau ?

Réalisez une découpe de 52 x 52 mm dans le panneau. Insérez le temporisateur sans forcer et sans contrainte mécanique. Utilisez les capots de protection pour un degré IP54.

Où trouver des accessoires comme le capot de protection ?

Les capots de protection sont disponibles sous la référence PZ-SS-2 (avec bouton tournant). Vous pouvez également commander un capot avec serrure. Consultez votre revendeur Festo.

MODE D'EMPLOI PZVT-999-SEC-B Festo

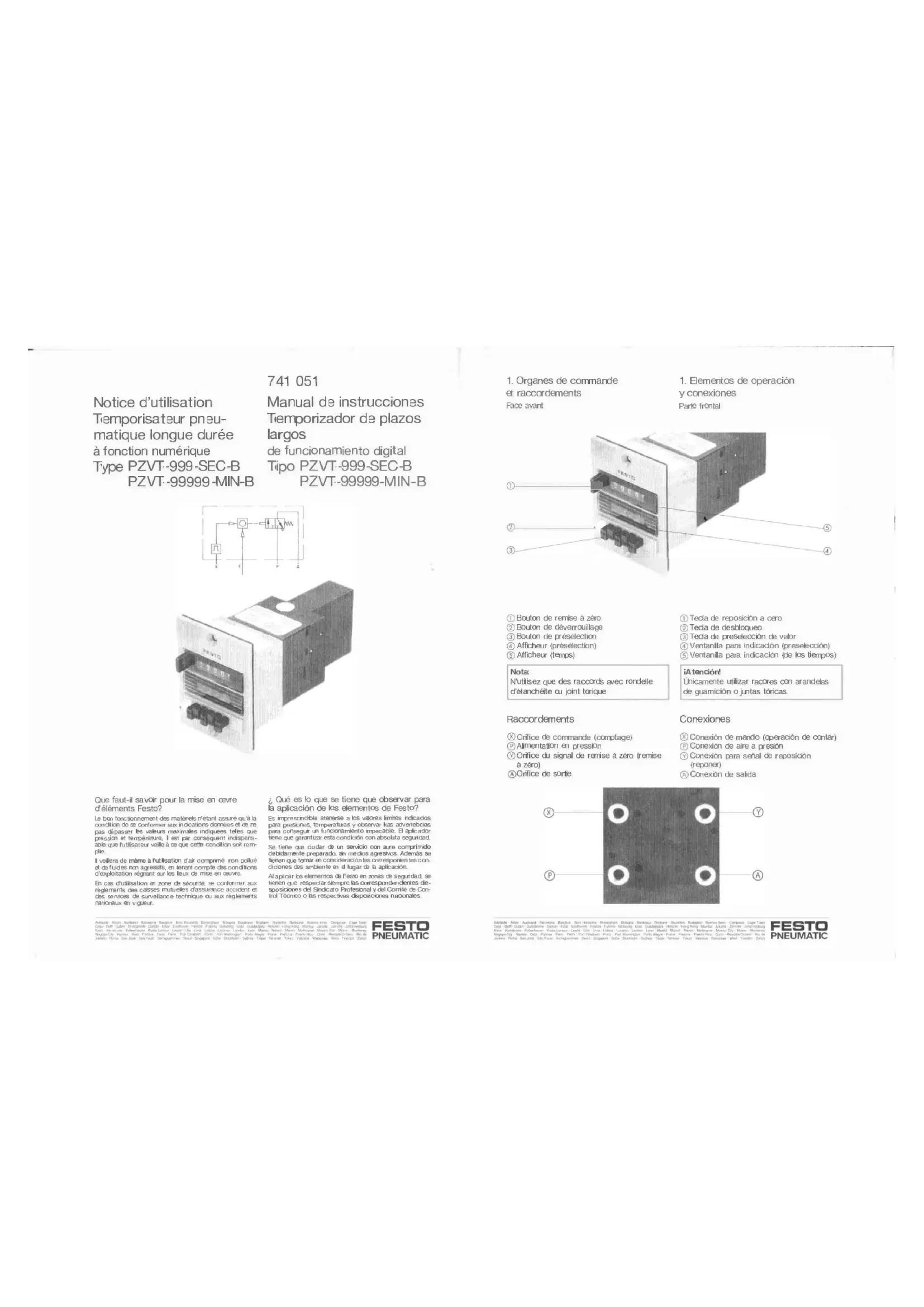

Notice d'utilisation Temporisateur pneumatique longue durée à fonction numérique Type PZVT.-999-SEC-B PZVT.-99999-MIN-B

741 051

Que faut-il savoir pour la mise en œuvre d'éléments Festo?

Le bon fonctionnement des matériels n'étant assuré qu'à la condition de se conformer aux indications données et de ne pas dépasser les valeurs maximales indiquées telles que pression et température, il est par conséquent indispensable que l'utilisateur veille à ce que cette condition soit remplie.

I veillera de même à l'utilisation d'air comprimé non pollué et de fluides non agressifs, en tenant compte des conditions d'exploitation régnant sur les lieux de mise en œuvre.

En cas d'utilisation en zone de sécurité, se conformer aux règlements des caisses mutuelles d'assurance accident et des services de surveillance technique ou aux règlements nationaux en vigueur.

① Bouton de remise à zéro ② Bouton de déverrouillage ③ Bouton de présélection ④ Afficheur (présélection) ⑤ Afficheur (temps)

Nota: N'utilisez que des raccords avec rondelle d'étanchéité ou joint torique

☒ Orifice de commande (comptage)
(P) Alimentation en pressión
⑧ Orifice du signal de remise à zéro (remise à zéro)
ⒶOrifice de sortie

Conexiones

Il est recommandé d'utiliser des capots de protection qui permettent de protéger les temporisateurs contre l'encrassement et les projections d'eau et de disposer d'un degré de protection P 54.

Le montage ne pose aucun problème. Les capots de protection peuvent être montés à tout moment sur des appareils déjà installés.

8. Accesorios

Référence./N° de pieza

Capot de protection avec bouton tournant Tapa con botón giratorio

PZ-SS-2

13 966

Capot de protection avec serrure Tapa con cerrojo

Nota:

Pour le nottoyage:

Utilisez exclusivement les produits de nettoyage suivants:

- de l'eau ou de la lessive (température max, voir caractéristiques techniques); - du white-spirit (non aromatique)

¡Atención!

Limpieza:

Sous réserve de toutes modifications

1. Caractéristiques techniques
2. Datos técnicos

N° de pièce/TypeN° de articulo/Tipo	13988PZVT-999-SEC-B	13989PZVT-99999-MIN-B
AfficheurIndicación	à 3 chiffres3 digitos	à 5 chiffres5 digitos
Un chiffre de l'afficheurUn número en la indicación	1 seconde (utilisé de préférence jusqu'à 15 minutes)1 segundo (utilización preferentemente hasta 15 minutos)	1 minute (utilisé de préférence à partir de 15 minutes)1 minuto (utilización preferentemente a partir de 15 minutos)
Pression de servicePresión de servicio	2 à 6 b ar2 hasta 6 bar
FluideFluido	Air comprimé filtré, non lubrifiéAire filtrado, sin lubricación
Diamètre des pores du filtreFiltro	≤ 40 m ≤ 40 m
Erreur de temporisationError de tiempo de ejecución	± 2% de la valeur sélectionnée± 2% del valor ajustado	± 0,5% de la valeur selectionnée± 0,5% del valor ajustado
Durée d'impulsion de remise à zero en √Duradón del impulso de reposión en √	Min. 180 ms .. max. 60 sMin. 180 ms .. máx. 60 s
Plage de température admissible *)Margen de temperatura admisible *)	0... + 60°C0... +60°C
Degré de protectionTipo de protección	P 40 (IP 54 avec capot de protection)P 40 (con tapa protectora IP 54)
MatériauxMateriales	Boîtier: Trogamid / Cuerpo: trogamidaProtective cover: Terulán / Tapa protectora: terulánInternal components: Delrin / Piezas interiores: delrin

Temps de pause min. à observer en fin d'impulsion de remise à zéro en 1 et 7	Min. 50 ms
Pause minima tras final del impulso en 1 e 7	Min. 50 ms
Temps d'interruption minimal à observer X avant redémarrage	Durée d'impulsión de remise à zéro + 50 ms
Tiempo de interrupción mínimo a observar de señales en conexión X	Duración del impulso de reposición + 50 ms

3. Fonction et application

Par le biais d'un générateur d'impulsion, les temporisateurs longue durée numérisent les signaux pneumatiques en secondes (Type PZVT-999-SEC) or en minutes (Type PZVT-99 999-MIN).

Le temps écoulé est visualisé sur l'afficheur ⑤. Lorsque la durée présélectionnée, visible sur l'afficheur ④, est écoulée, l'air comprimé s'échappe de l'orifice ① tant que l'orifice ⑧ est alimenté et que le
bouton de remise à zéro (1) n'est pas actionné.

4. Montage

Montage mécanique

Importante

En cas de montage dans une armoire de commande:
l'indice de protection de l'appareil s'élève à IP54 max., même lors qu'un capuchon de protection est utilisé.

Découpe nécessaire pour le montage (52 x 52 mm)

51 122

Nota:

Le temporisateur longue durée doit être monte:
- sans utiliser la force - sans contraines mécaniques

Nota:

• N'utiliser que de l'air comprimé filtré,
  non lubrifié.
• Ne pas utiliser le signal de sortie Ⓐ
  directement pour la remise a zero ①.
• Eviter l'entrée d'un signal simultane pour le comptage et la remise. Les impulsions de comptage sont sans effet tant qu'une impulsion de remise zéro est appliquée par pression sur le bouton ou par l'envoi d'un signal en

Adelada Altan: Auckland Barcelona - Bangkok Delo Horizonte; Birmingham: Bologna; Bordeaux, Brisbane: Buxelles, Budapest, Buenos Aires: Campinas Cape Town, Côte d'Ivoit, Durcaville, Durban Kibar Eindhoven-Fernier Fukonji, Gildeguez Guz-Guadalajara: Helsinki Hong Kong, Istanbul, Jakarta: Jorville-Johannesburg, Kito Karlskola Kobenhoven Kuala Lumpur Leeds-Life Lisboa Luciano London Lyon Medlo Maino Manila Melbourne-Mexico City, Manila-Mentensy, Nagusa City, Nantes Quito Padou, Palis Perth; Port Elshaher; Porto Port Washington; Porto Alegro Prata: Petoria Puerto Rico: Rio de Janeiro, Romania San Jose, São Paulo-São Paulo-Bruguês-Sesou; Singapore Sola Stockholm Sydney Tajee Telemok Tokyo Valencia Wargasso Wen Yverdin Zilich

La montée en pression dans la conduite de commande génère une impulsion de démarrage.

Les impulsions de démarrage non supprimés à l'orifice Ⓕdéclenchent un pas de comptage. Dans ce cas, l'afficheur indique une unité de temps de plus que la durée réellement écoulée.

Nota:

Concerne le temporisateur longue durée en minutes PZVT-99999-MIN-B:

Pour éviter une erreur de temporsation lors du premier intervalle de temps, prévoir une pause d'une minute après coupure de l'alimentation à l'entrée Ⓕ avant que le compteur soit remis en marche (par la mise sous pression de Ⓕ).

5. Mise en service

• Appuyer d'abord sur le bouton de remise à zéro ①
• Appuyer ensuite sur le bouton de déverrouillage ② dans le sens de la flèche et maintenir appuyé.
• Entrer les chiffres de présélection en tapotant sur le bouton ③.
• Relâcher le bouton de déverrouillage ②.

Nota:

La présélection peut être modifiée durant le comptage mais veillez à ce que le nouvelle valeur ne soit pas inférieure à la valeur atteinte sinon vous n'obtiendrez plus de signal de sortie!

6. Conduite et utilisation

Nota:

Pour les durées d'impulsion minimum admissible, durées d'interruption, durées de pause et de remise à zéro, voir caractéristiques techniques.

Si les valeurs indiquées ne sont pas atteinte il peut en résulter un décalage du comptage.
