PZVT-3-SEC - Commutateur horaire numérique Festo - Notice d'utilisation et mode d'emploi gratuit

Marque	Festo
Modèle	PZVT-3-SEC
Type de produit	Commutateur temporisé pneumatique numérique
Connexion pneumatique	M5
Plage de temporisation	Réglable (exemple : 10 s)
Pression d‘alimentation	2 à 8 bar (air comprimé non pollué)
Indice de protection	IP54 max. (avec capuchon de protection)
Montage	Sur plaque frontale (selon DIN 43700) ou sur rail G/H
Accessoires fournis	Cadre de serrage, socle de fixation
Accessoires optionnels	Capot de protection PZ-SK-2, embase MPL-MUS/PZ-H, socle PZVT-S-DIN, plaque frontale PZVT-FR
Affichage	Temporisation choisie et temps restant
Fonction principale	Commute la pression d‘entrée vers la sortie après un délai réglable
Réarmement	Automatique en cas de coupure d‘alimentation en air
Matériau	Non spécifié, vraisemblablement alliage et plastique technique
Poids	Environ 0.2 kg (estimation)
Entretien	Utiliser air comprimé non pollué et fluides non agressifs

FOIRE AUX QUESTIONS - PZVT-3-SEC Festo

Comment régler la temporisation sur le PZVT-3-SEC ?

Utilisez le bouton tournant (⑤) pour ajuster le temps souhaité. L’affichage (⑥) montre la valeur choisie. Ne forcez pas si le rouleau est bloqué, l’engrenage dérape.

Quel type de montage est possible ?

Montage sur plaque frontale (sans ou avec cadre selon DIN 43700) ou sur rail G/H. Des accessoires spécifiques (socle, embase) sont disponibles.

Que faire si l‘appareil ne commute pas ?

Vérifiez l‘alimentation en air comprimé (pression 2-8 bar) et que la temporisation n’est pas réglée à zéro. En cas de coupure d‘air, la sortie est coupée et l’appareil se réarme.

L‘appareil est-il adapté à une utilisation en zone de sécurité ?

Oui, mais il faut respecter les réglements des caisses d‘assurance accident et des services de surveillance technique en vigueur.

Quel est l‘indice de protection ?

IP54 maximum, même avec un capuchon de protection (type PZ-SK-2).

Quels fluides sont compatibles ?

Utilisez exclusivement de l‘air comprimé non pollué et des fluides non agressifs. Respectez les conditions d’exploitation locales.

Comment raccorder les tuyaux ?

Le raccordement pneumatique se fait via le filetage M5 (④ pour l‘alimentation, ③ pour l’échappement). Serrez modérément.

Que signifie l‘affichage du temps restant ?

L‘afficheur (⑦) indique le temps restant avant que la pression ne commute de l’entrée vers la sortie.

Peut-on utiliser ce modèle en armoire de commande ?

Oui, avec protection IP54 max. Assurez-vous que le capuchon de protection est en place si nécessaire.

Où trouver les accessoires de montage ?

Les références sont : capot PZ-SK-2 (réf. 14663), embase MPL-MUS/PZ-H (19135), socle PZVT-S-DIN (150240), plaque frontale PZVT-FR (150241).

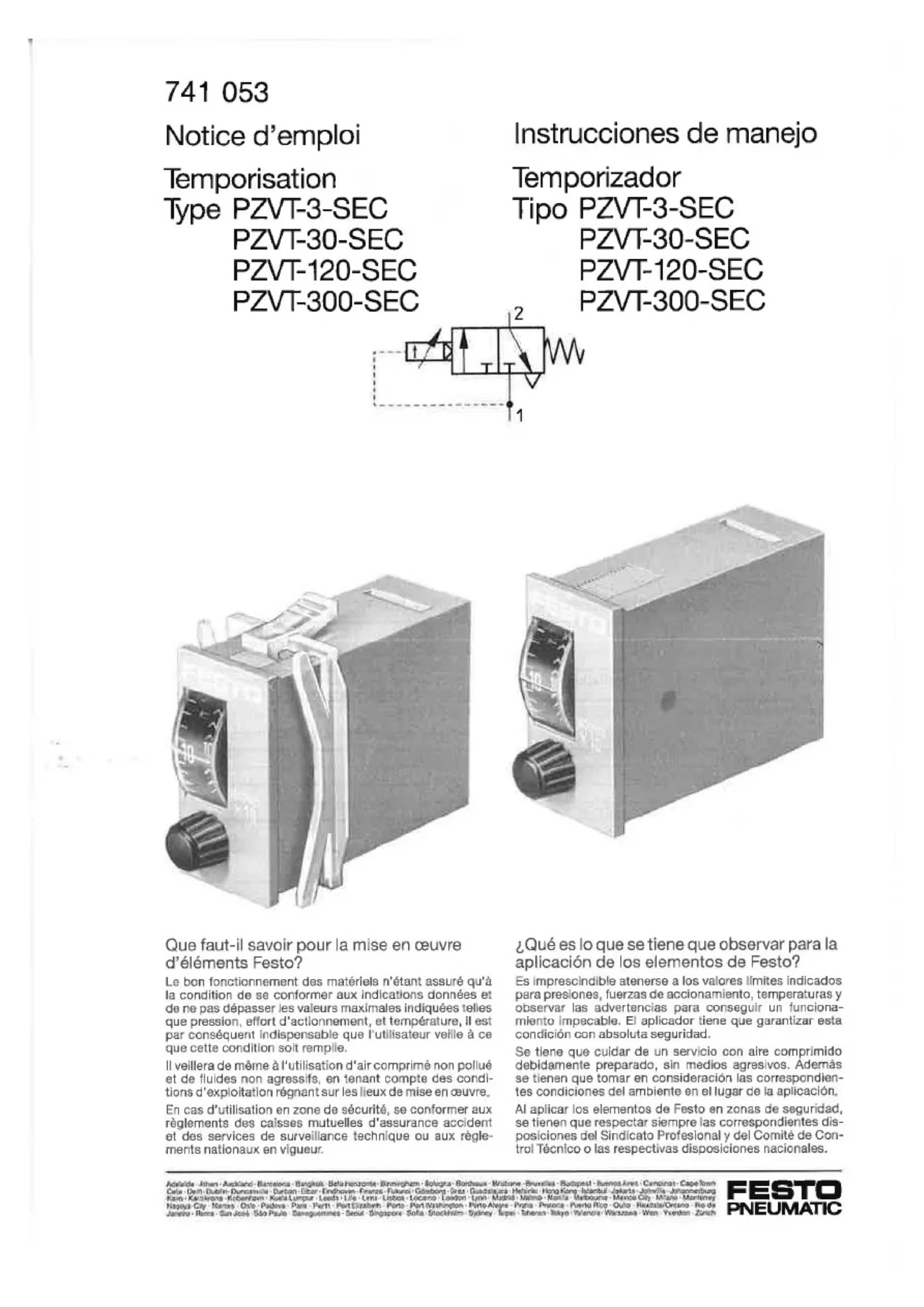

MODE D'EMPLOI PZVT-3-SEC Festo

Que faut-il savoir pour la mise en œuvre d' éléments Festo?

Le bon fonctionnement des matériels n'étant assure qu'a la condition de se conformer aux indications données et de ne pas dépasser les valeurs maximales indiquées telles que pression, effort d'actionnement, et temperature, il est par consécutif indispensable que l'utilisateur vaille a ce que cette condition soit remplie.

Il veillera de même à l'utilisation d'air comprime non pollué et de fluides non agressifs, en tenant compte des condi-tions d'exploitation régnant sur les lieux de mise en œuvre.

En cas d'utilisation en zone de sécurité, se conformer aux règlements des calisses mutuelles d'assurance accident et des services de surveillance technique ou aux règlements nationaux en vigueur.

1. Pièces détachées et raccords
1. Elementos y conexiones

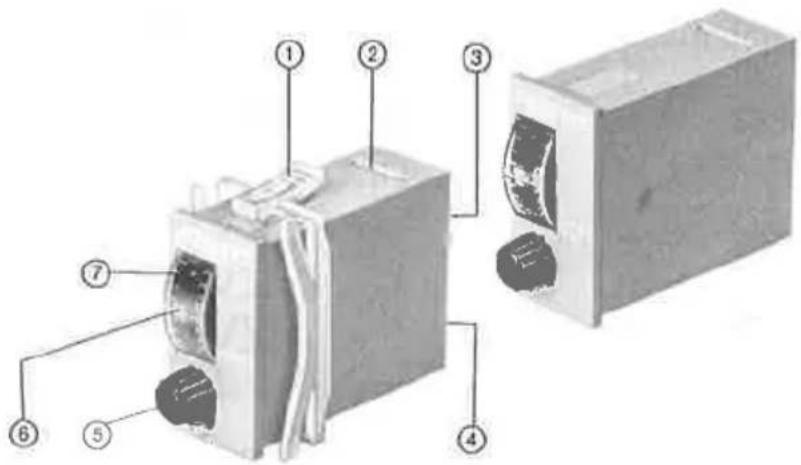

① Dispositif d'encliquetage pour cadre de serrage
② Carter à déclic pour socle de fixation
③ Echappement air comprime (masqué)
④ Alimentation air comprime (masque)
⑤ Bouton de besoin de temporisation
⑥ Affichage de la temporisation choisis
⑦ Afflictage du temps restant jusqu'à commutation

Le temporisation PZVT commute la pression d'entrée vers la sortie des que la temporisation a ete fixee. En cas de coupure d'alimentation en air comprime, toute pression est coupee en sortie et la PZVT est remise en reference.

Example: temporisation 10 s.

3. Funcionamento

En cas de montage dans une armoire de commande:

l'indice de protection de l'appareil s'éleve à IP54 max., même lorsqu'un capuchon de protection est utilisé.

4. Construcción

Importante

Montage sur plaque frontale sans cadre Dimensions Selon DIN 43700

4.1 Mecánica

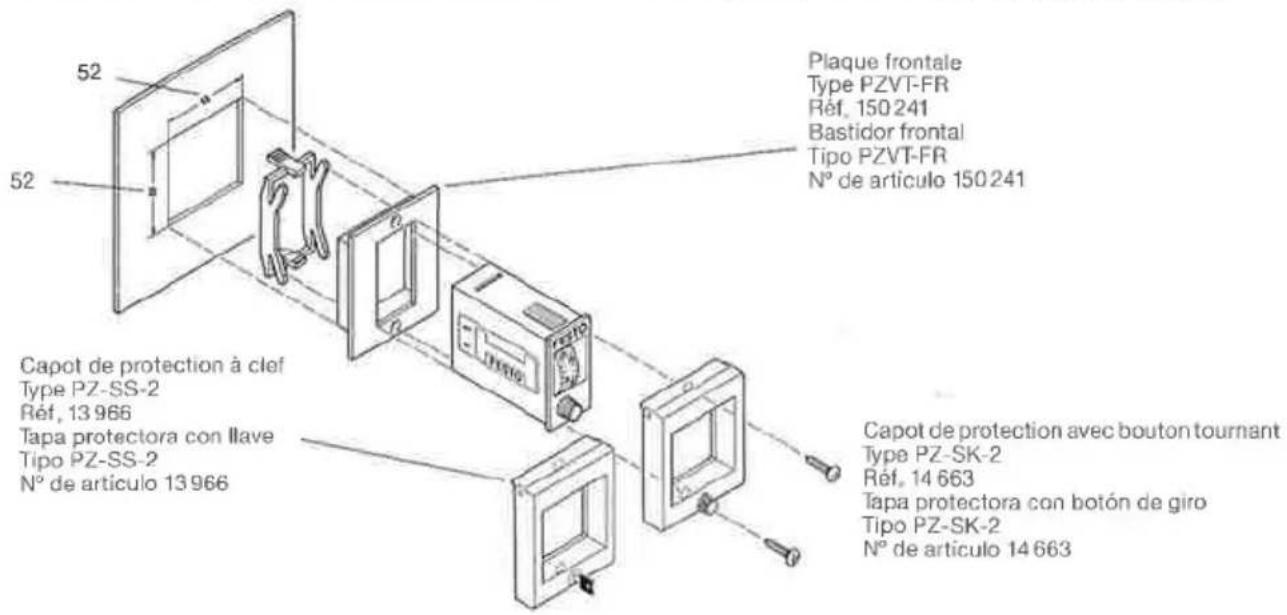

Montage sur plaque frontale avec cadre
Montaje en placacrontal conbastidorfrontal

Montage sur rail G ou H
Montaje en rail Go H

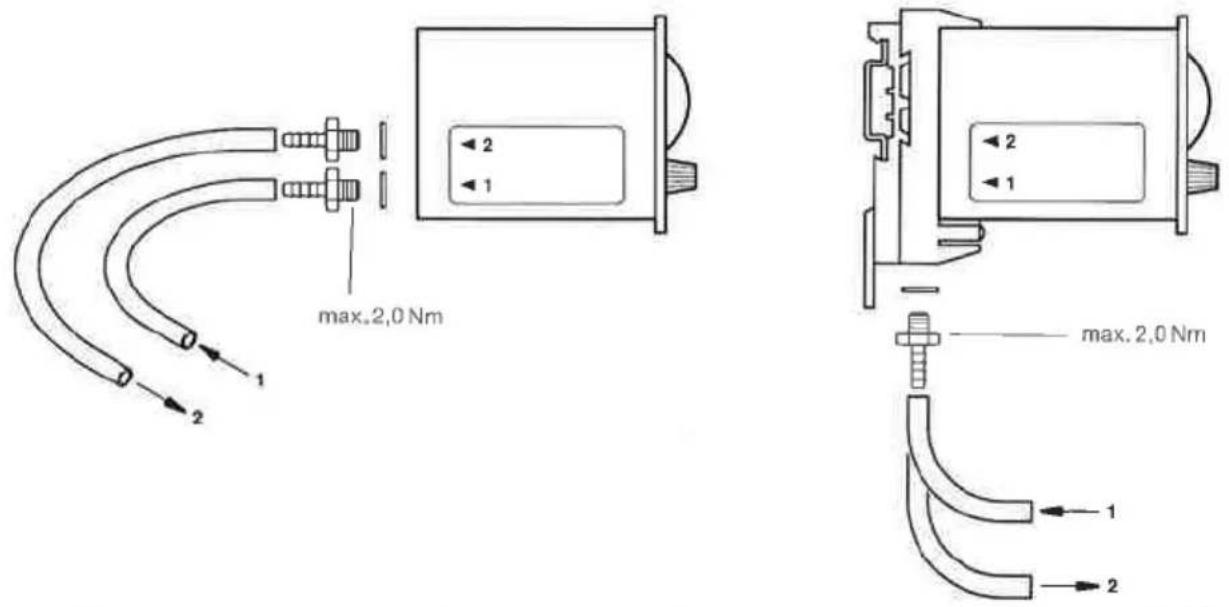

4.2 pneumatique avec raccord M5
4.2 Neumática con conexión M5

5. Mise en route Choix de la temporisation

Le bouton tournant se bloque des que le rouleau chiffreur atteint une déviation. Si l'on force sur ce bouton ⑥, l'engrenage mécanique dérape.

Nota:

Capot de protection avec bouton tournant

Type PZ-SK-2

Réf. 14663

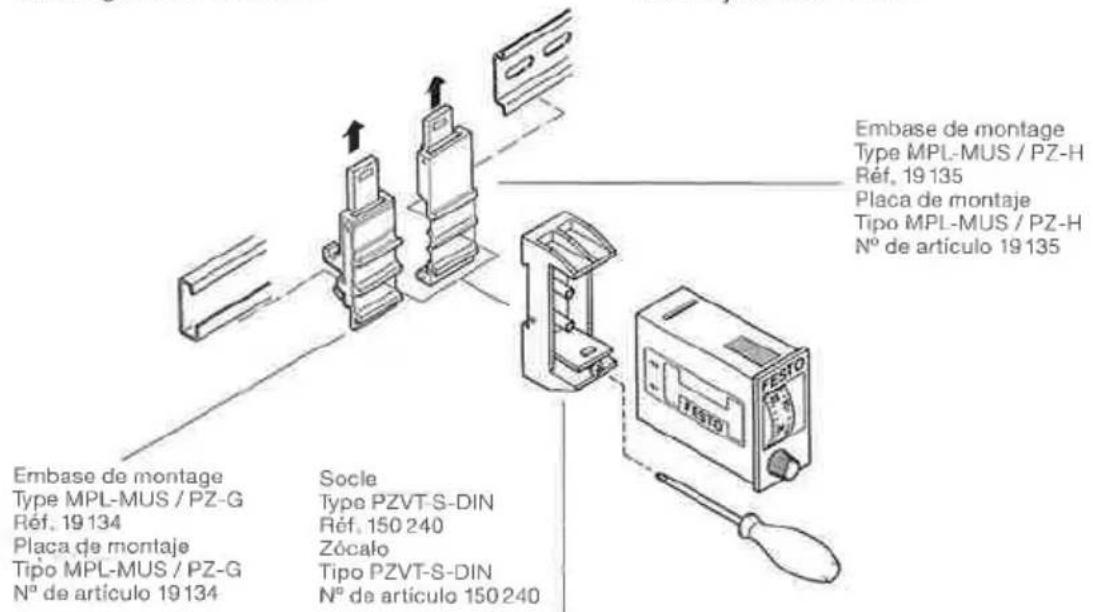

N° de ARTICLE 19 134

Embase de montage

Type MPL-MUS/PZ-H

Ref. 19135

Placa de montaje

TipomPL-MUS/PZ-H

N° de ARTICLE 19 135

Socle

Type PZVT-S-DIN

Ref. 150240

Zócalo

TipPZVT-S-DIN

N° de article 150240

Plaque frontale

Type PZVT-FR

Ref. 150241

Bastidor frontal

Tipo PZVT-FR

Sous réserve de toutes modifications
