PZVT-120-SEC - Commutateur horaire numérique Festo - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Temporisateur pneumatique numérique (commutateur horaire)
Marque	Festo
Modèle	PZVT-120-SEC
Fluide	Air filtré, non lubrifié (qualité ≤ 40 μm)
Plage de pression de service	2 à 6 bar
Pression de coupure	≤ 0,1 bar
Raccord pneumatique	M5
Débit nominal	50 l/min
Plage de température (air/ambiante)	-10 à 60 °C
Température de stockage	-25 à 70 °C
Indice de protection	IP40 (IP54 avec capot de protection)
Plage de temporisation	6 à 120 s, réglage continu
Précision de répétition	± 1,2 s
Précision de réglage	± 3 s
Temps de rappel	≥ 200 ms
Résistance aux vibrations	30 m/s² (10-500 Hz)
Résistance aux chocs	400 m/s² (5 ms)
Position de montage	Au choix
Couple de serrage max. des raccords	2,0 Nm
Matériaux	Boîtier ABS, corps PA, bouton POM, cadre PC, voyant SAN, joint NBR
Accessoires	Capot de protection, embase de montage, socle DIN, plaque frontale
Entretien et nettoyage	Utiliser air comprimé filtré, nettoyer avec un chiffon doux
Sécurité	Ne pas dépasser 6 bar, respecter les conditions d'exploitation, utiliser air non pollué
Pièces détachées et réparabilité	Accessoires disponibles (capot, embase, socle) ; réparation par professionnel
Informations générales	Notice d'utilisation gratuite au format PDF sur notice-facile.com

FOIRE AUX QUESTIONS - PZVT-120-SEC Festo

Comment régler la temporisation sur le PZVT-120-SEC ?

Utilisez le bouton tournant (repère ⑤) pour régler la durée souhaitée (de 6 à 120 s). L'affichage (repère ⑥) indique la valeur choisie. Ne forcez pas si le rouleau chiffreur dévie, l'engrenage mécanique dérape.

Quelle est la plage de pression de service ?

La pression de service doit être comprise entre 2 et 6 bar.
Ne pas dépasser 6 bar.

Que faire en cas de fuite ?

Vérifiez le serrage des raccords (couple max. 2,0 Nm). La fuite maximale admissible est de 5 l/h. Si la fuite persiste, contactez un professionnel.

Comment monter l'appareil sur un rail DIN ?

Utilisez une embase de montage adaptée : type MPL-MUS/PZ-G (réf. 19 134) pour rail G ou MPL-MUS/PZ-H (réf. 19 135) pour rail H. Fixez le socle PZVT-S-DIN (réf. 150 240) puis encliquetez l'appareil.

Quel est le temps de rappel ?

Le temps de rappel est d'au moins 200 ms.

Peut-on utiliser de l'air lubrifié ?

Non, l'appareil est conçu pour de l'air filtré et non lubrifié. L'utilisation d'air lubrifié peut endommager le mécanisme.

Que signifie l'affichage du temps restant ?

L'affichage (repère ⑦) montre le temps restant avant la commutation. Pendant la temporisation, la pression d'entrée est transmise à la sortie après le délai réglé.

Comment protéger l'appareil dans un environnement agressif ?

Utilisez un capot de protection : avec bouton tournant (type PZ-SK-2, réf. 14 663) ou avec clé (type PZ-SS-2, réf. 13 966). Cela améliore l'indice de protection à IP54.

Quels accessoires sont disponibles ?

Les accessoires incluent : capot de protection (avec clé ou bouton), embas de montage pour rail G ou H, socle DIN (type PZVT-S-DIN) et plaque frontale (type PZVT-FR).

Quelle est la précision de répétition ?

La précision de répétition est de ± 1,2 s pour le modèle PZVT-120-SEC.

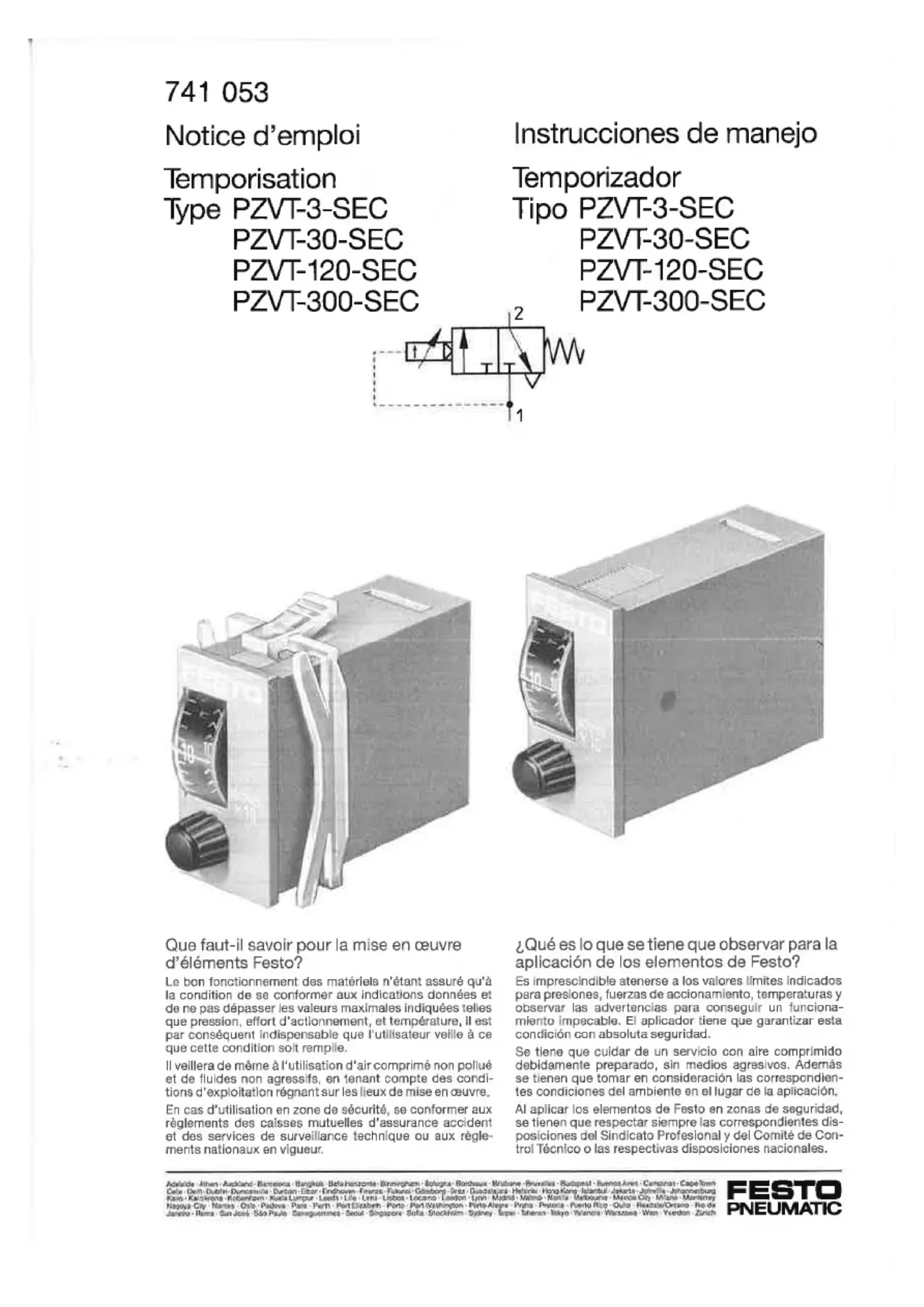

MODE D'EMPLOI PZVT-120-SEC Festo

Que faut-il savoir pour la mise en œuvre d'éléments Festo?

Le bon fonctionnement des matériels n'étant assuré qu'à la condition de se conformer aux indications données et de ne pas dépasser les valeurs maximales indiquées telles que pression, effort d'actionnement, et température, il est par conséquent indispensable que l'utilisateur veille à ce que cette condition soit remplie.

Il veillera de même à l'utilisation d'air comprimé non pollué et de fluides non agressifs, en tenant compte des conditions d'exploitation régnant sur les lieux de mise en œuvre.

En cas d'utilisation en zone de sécurité, se conformer aux règlements des caisses mutuelles d'assurance accident et des services de surveillance technique ou aux règlements nationaux en vigueur.

1. Pièces détachées et raccords
2. Elementos y conexiones

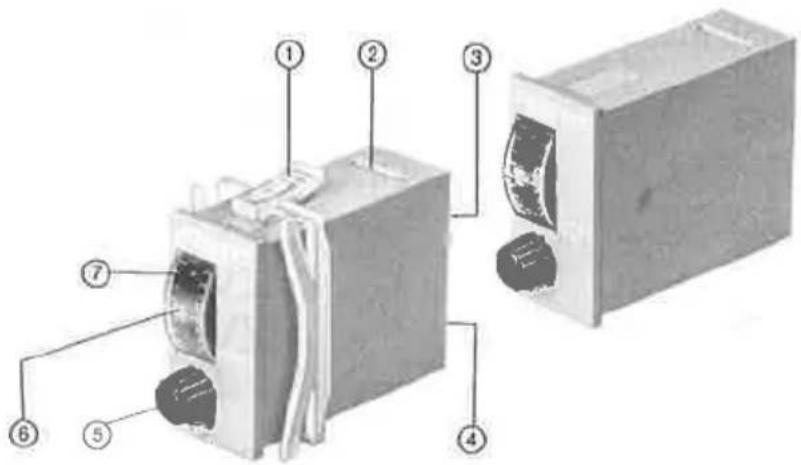

① Dispositif d'encliquetage pour cadre de serrage
② Carter à déclic pour socle de fixation
③ Echappement air comprimé (masqué)
④ Alimentation air comprimé (masqué)
⑤ Bouton de choix de temporisation
⑥ Affichage de la temporisation choisie
⑦ Affichage du temps restant jusqu'à commutation

1. Caractéristiques techniques
2. Datos Técnicos

Réf /Type / N° de articulo/Tipo	158 495PZVT-3-SEC	150 238PZVT-30-SEC	177 616PZVT-120-SEC	150 239PZVT-300-SEC
Medio / Fluido	aire filtrado, sin lubrificar / filtré, non lubrifié
Qualité de l'air comprimé / Tipo de construccion	compteur de cycle mec. avec entraînement pneumatique /contador mecânico con accionamiento neumático
Plage de pression de service /Gama de la presión de trabajo	2 à 6 bar / de 2 a 6 bar
Pression de coupure / Presión de desconexión	≤0,1 bar
Fuite / Estanqueidad	max. / máximo 5 l/h
Finesse de filtrage / Grado da filtración	≤40 μm
Raccord / Conexión	M5
Débit nominal normale / Caudal nominal (1→2)	50 l/min
Plage de température (de l'air, temp. ambiante) /Temperatura de funcionamiento (ambiental, media)	-10 à 60°C/de -10 a 60°C
Température de stockage /Temperatura de almacenamiento	-25 à 70 °C / de -25 a 70 °C
Protection / Grado de protección	IP 40 (avec capot de protection: IP 54) /IP 40 (con tapa de protección: IP 54)
Temporisation / Ajuste del tiempo	en continu / sin escalonamientos
Plage de durée / Gama de tiempos ajustable	0,2-3 s	2-30 s	6-120 s	20-300 s
Précision de répétition / Pepetibilidad	±0,1 s	±0,3	±1,2 s	±3 s
Précision de réglage / Precisión de ajuste	±0,3 s	±0,6	±3 s	±6 s
Temps de rappel / Tiempo de reposición	min. 200 ms
Résistance d'endurance / Resistencia à vibraciones	30 m/s2(10-500 Hz)
Résistance aux chocs thermique /Resistencia a choques	400 m/s2(pendant 5 ms) / 400 m/s (durante 5 ms)
Position de montage / Posición de montaje	au choix / indiferente
Couple de serrage des raccords /Par da apriete de las conexiones	máx. 2,0 Nm
Matériaux / Material	Boîtier ABS, corps de base PA, bouton tournant POM,cadre de serrage PC, voyant SAN, raccord M, joint NBR /Caja ABS, Cuerpo básico PA, Botón POM,Regleta de bornes PC, Mirilla SAN, Junta NBR

3. Fonctionnement

Le temporisation PZVT commute la pression d'entrée vers la sortie dès que la temporisation a été fixée. En cas de coupure d'alimentation en air comprimé, toute pression est coupée en sortie et la PZVT est remise en référence.

Exemple: temporisation 10 s.

3. Funcionamiento

En cas de montage dans une armoire de commande :

l'indice de protection de l'appareil s'élève à IP54 max., même lorsqu'un capuchon de protection est utilisé.

4. Construcción

→ Importante

Montage sur plaque frontale sans cadre Dimensions selon DIN 43700

4.1 Mecánica

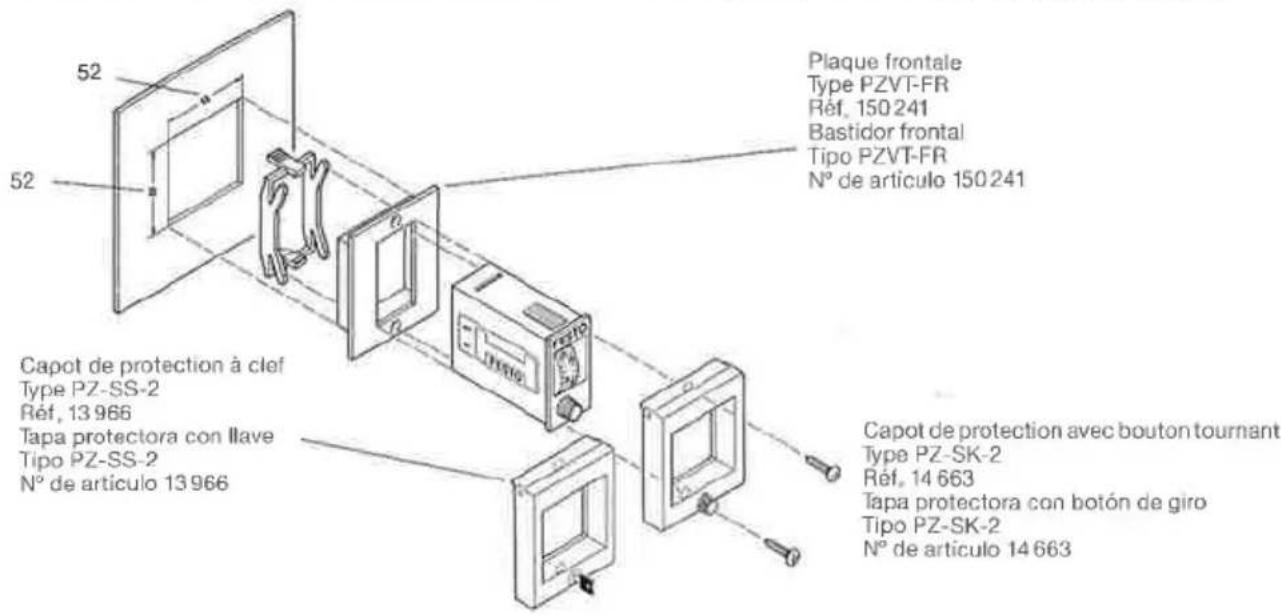

Montage sur plaque frontale avec cadre

Plaque frontale Type PZVT-FR Réf. 150241 Bastidor frontal Tipo PZVT-FR N° de articulo 150241 Capot de protection à clef Type PZ-SS-2 Réf. 13966 Tapa protectora con llave Tipo PZ-SS-2 N° de articulo 13966 Capot de protection avec bouton tournant Type PZ-SK-2 Réf. 14663 Tapa protectora con botón de giro Tipo PZ-SK-2 N° de articulo 14663

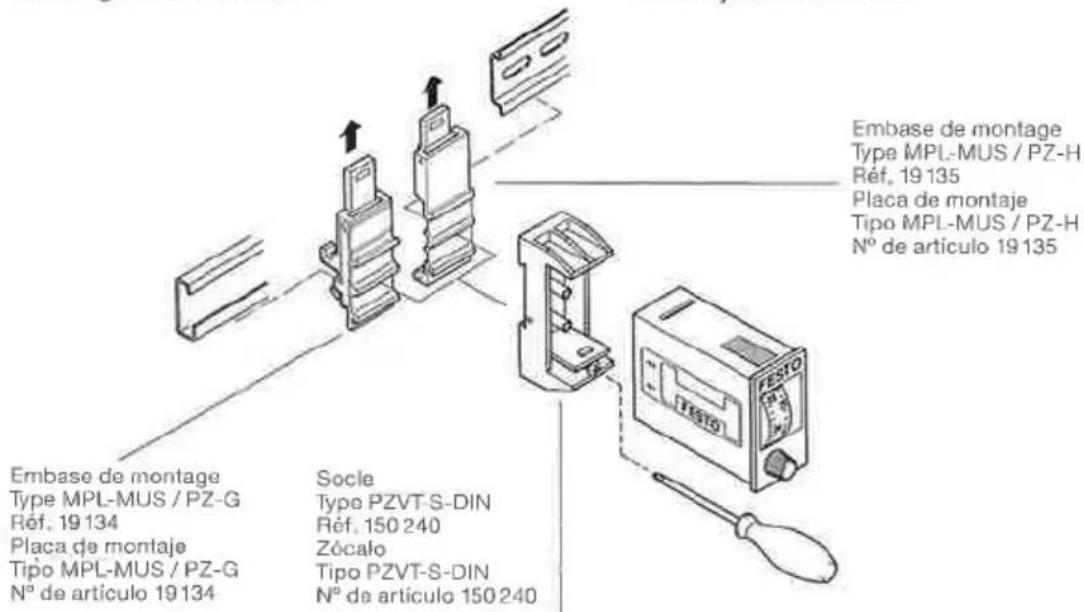

Montage sur rail G ou H

Embase de montage Type MPL-MUS / PZ-H Réf. 19 135 Placa de montaje Tipo MPL-MUS / PZ-H N° de articulo 19 135 Embase de montage Type MPL-MUS / PZ-G Réf. 19 134 Placa de montaje Tipo MPL-MUS / PZ-G N° de articulo 19 134 Socle Type PZVT-S-DIN Réf. 150 240 Zócalo Tipo PZVT-S-DIN N° de articulo 150 240

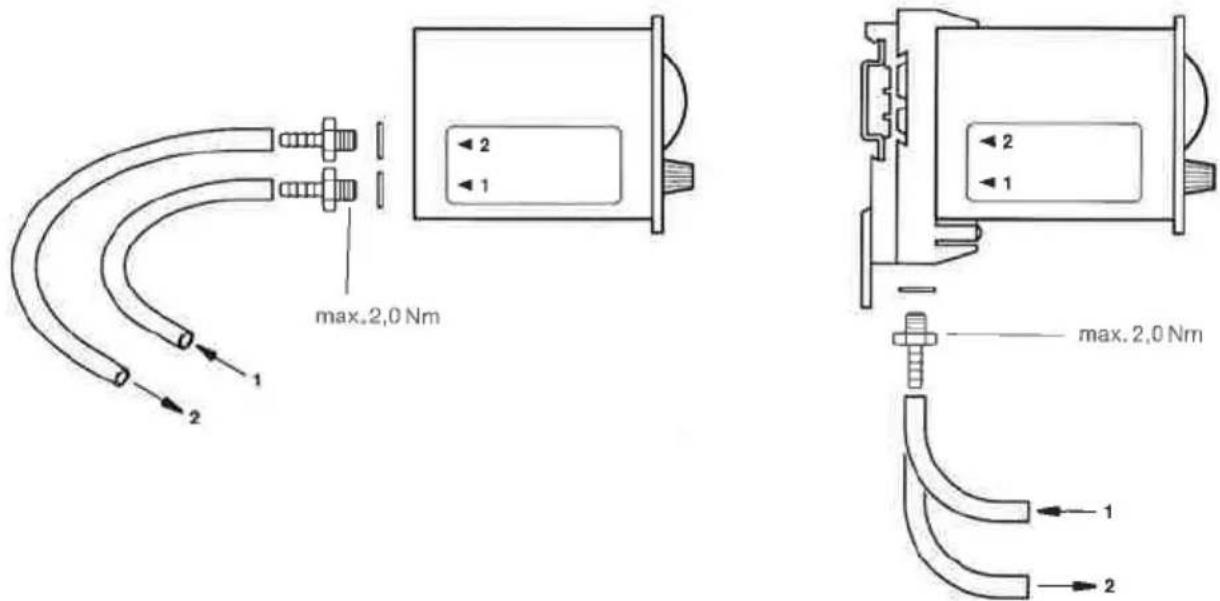

4.2 pneumatique avec raccord M5

max.2,0 Nm 1 2 2 1 max.2,0 Nm 1 2

Choix de la temporisation

Le bouton tournant se bloque dès que le rouleau chiffreur atteint une déviation. Si l'on force sur ce bouton ⑤, l'engrenage mécanique dérape.

Nota:

Capot de protection avec bouton tournant

Type PZ-SK-2

Réf. 14 663

Capot de protection à clef

Type PZ-SS-2

Réf. 13 966

Embase de montage

Type MPL-MUS/PZ-G

Réf. 19 134

Embase de montage

Type MPL-MUS/PZ-H

Réf. 19135

Socle

Type PZVT-S-DIN

Réf. 150240

Plaque frontale

Type PZVT-FR

Réf. 150 241

7. Accesorios

Sous réserve de toutes modifications
