MODE D'EMPLOI LOE-1/4-D-MINI Festo

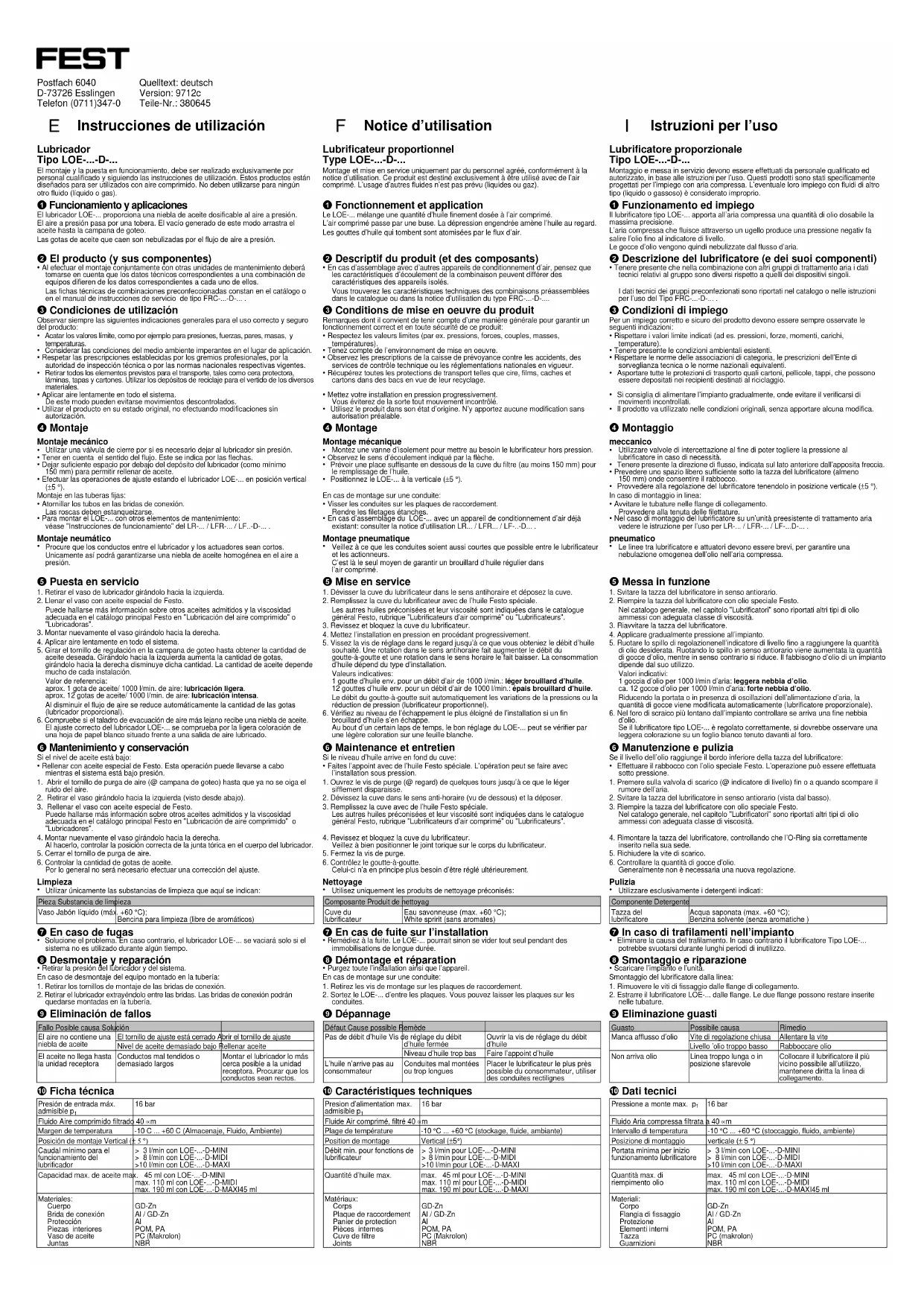

POM, PA PC (Makrolon) NBR Notice d’utilisation Lubrificateur proportionnel Type LOE-...-D-... Montage et mise en service uniquement par du personnel agréé, conformément à la notice d’utilisation. Ce produit est destiné exclusivement à être utilisé avec de l’air comprimé. L’usage d’autres fluides n’est pas prévu (liquides ou gaz). 1 Fonctionnement et application Le LOE-... mélange une quantité d’huile finement dosée à l’air comprimé. L’air comprimé passe par une buse. La dépression engendrée amène l’huile au regard. Les gouttes d’huile qui tombent sont atomisées par le flux d’air. 2 Descriptif du produit (et des composants)

• En cas d’assemblage avec d’autres appareils de conditionnement d’air, pensez que les caractéristiques d’écoulement de la combinaison peuvent différer des caractéristiques des appareils isolés. Vous trouverez les caractéristiques techniques des combinaisons préassemblées dans le catalogue ou dans la notice d’utilisation du type FRC-...-D-.... 3 Conditions de mise en oeuvre du produit Remarques dont il convient de tenir compte d’une manière générale pour garantir un fonctionnement correct et en toute sécurité de ce produit:

• Respectez les valeurs limites (par ex. pressions, forces, couples, masses, températures).

• Tenez compte de l’environnement de mise en oeuvre.

• Observez les prescriptions de la caisse de prévoyance contre les accidents, des services de contrôle technique ou les réglementations nationales en vigueur.

• Récupérez toutes les protections de transport telles que cire, films, caches et cartons dans des bacs en vue de leur recyclage.

• Mettez votre installation en pression progressivement. Vous éviterez de la sorte tout mouvement incontrôlé.

• Utilisez le produit dans son état d’origine. N’y apportez aucune modification sans autorisation préalable. 4 Montage Montage mécanique

Montez une vanne d’isolement pour mettre au besoin le lubrificateur hors pression.

• Observez le sens d’écoulement indiqué par la flèche.

• Prévoir une place suffisante en dessous de la cuve du filtre (au moins 150 mm) pour le remplissage de l’huile.

• Positionnez le LOE-... à la verticale (±5 °). En cas de montage sur une conduite:

• Visser les conduites sur les plaques de raccordement. Rendre les filetages étanches.

• En cas d’assemblage du LOE-... avec un appareil de conditionnement d’air déjà existant: consulter la notice d’utilisation LR... / LFR... / LF-..-D... . Montage pneumatique

Veillez à ce que les conduites soient aussi courtes que possible entre le lubrificateur et les actionneurs. C’est là le seul moyen de garantir un brouillard d’huile régulier dans l’air comprimé. 5 Mise en service

1. Dévisser la cuve du lubrificateur dans le sens antihoraire et déposez la cuve.

2. Remplissez la cuve du lubrificateur avec de l’huile Festo spéciale.

Les autres huiles préconisées et leur viscosité sont indiquées dans le catalogue général Festo, rubrique "Lubrificateurs d’air comprimé" ou "Lubrificateurs".

3. Revissez et bloquez la cuve du lubrificateur.

4. Mettez l’installation en pression en procédant progressivement.

5. Vissez la vis de réglage dans le regard jusqu’à ce que vous obteniez le débit d’huile

souhaité. Une rotation dans le sens antihoraire fait augmenter le débit du goutte-à-goutte et une rotation dans le sens horaire le fait baisser. La consommation d’huile dépend du type d’installation. Valeurs indicatives: 1 goutte d’huile env. pour un débit d’air de 1000 l/min.: léger brouillard d’huile. 12 gouttes d’huile env. pour un débit d’air de 1000 l/min.: épais brouillard d’huile. Le débit du goutte-à-goutte suit automatiquement les variations de la pressions ou la réduction de pression (lubrificateur proportionnel).

6. Vérifiez au niveau de l’échappement le plus éloigné de l’installation si un fin

brouillard d’huile s’en échappe. Au bout d’un certain laps de temps, le bon réglage du LOE-... peut se vérifier par une légère coloration sur une feuille blanche. 6 Maintenance et entretien Si le niveau d’huile arrive en fond du cuve:

• Faites l’appoint avec de l’huile Festo spéciale. L’opération peut se faire avec l’installation sous pression.

1. Ouvrez le vis de purge (@ regard) de quelques tours jusqu’à ce que le léger

sifflement disparaisse.

2. Dévissez la cuve dans le sens anti-horaire (vu de dessous) et la déposer.

3. Remplissez la cuve avec de l’huile Festo spéciale.

Les autres huiles préconisées et leur viscosité sont indiquées dans le catalogue général Festo, rubrique "Lubrificateurs d’air comprimé" ou "Lubrificateurs".

4. Revissez et bloquez la cuve du lubrificateur.

Veillez à bien positionner le joint torique sur le corps du lubrificateur.

5. Fermez la vis de purge.

6. Contrôlez le goutte-à-goutte.

Celui-ci n’a en principe plus besoin d’être réglé ultérieurement. Nettoyage

Utilisez uniquement les produits de nettoyage préconisés: Composante Produit de nettoyag Cuve du lubrificateur Eau savonneuse (max. +60 °C); White spririt (sans aromates) 7 En cas de fuite sur l’installation

• Remédiez à la fuite. Le LOE-... pourrait sinon se vider tout seul pendant des immobilisations de longue durée. 8 Démontage et réparation

• Purgez toute l’installation ainsi que l’appareil. En cas de montage sur une conduite:

1. Retirez les vis de montage sur les plaques de raccordement.

2. Sortez le LOE-... d’entre les plaques. Vous pouvez laisser les plaques sur les

conduites. 9 Dépannage Défaut Cause possible Remède Pas de débit d’huile Vis de réglage du débit d’huile fermée Ouvrir la vis de réglage du débit d’huile Niveau d’huile trop bas Faire l’appoint d’huile L’huile n’arrive pas au consommateur Conduites mal montées ou trop longues Placer le lubrificateur le plus près possible du consommateur, utiliser des conduites rectilignes 0 Caractéristiques techniques Presion d’alimentation max. admisible p

16 bar Fluide Air comprimé, filtré 40 µm Plage de température -10 °C ... +60 °C (stockage, fluide, ambiante) Position de montage Vertical (±5°) Débit min. pour fonctions de lubrificateur

3 l/min pour LOE-...-D-MINI

8 l/min pour LOE-...-D-MIDI >10 l/min pour LOE-...-D-MAXI Quantité d’huile max. max. 45 ml pour LOE-...-D-MINI max. 110 ml pour LOE-...-D-MIDI max. 190 ml pour LOE-...-D-MAXI Matériaux: Corps Plaque de raccordement Panier de protection Pièces internes Cuve de filtre Joints GD-Zn Al / GD-Zn
