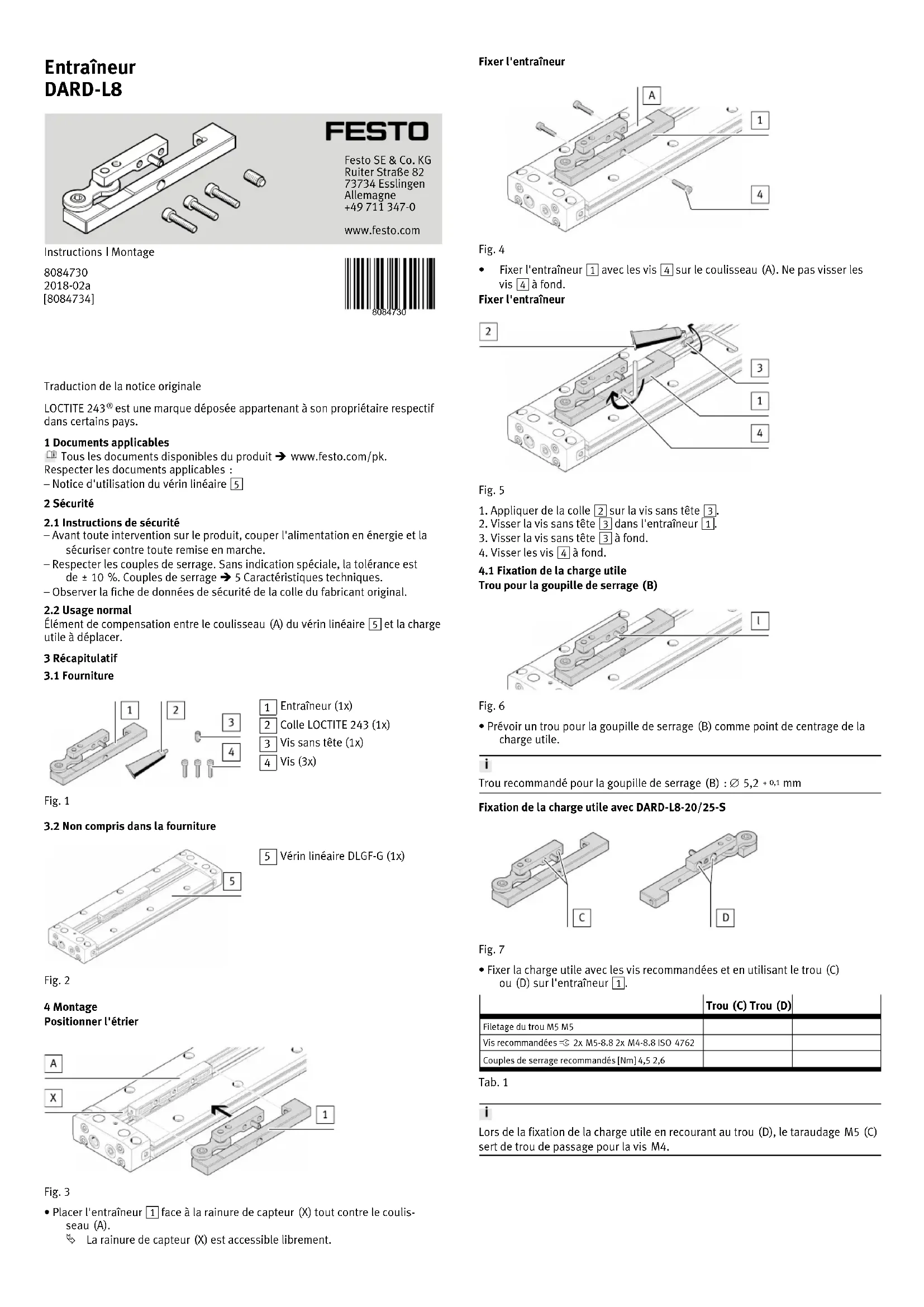

MODE D'EMPLOI DARD-L8-32-S Festo
Traduction de la notice originale LOCTITE 243
est une marque déposée appartenant à son propriétaire respectif dans certains pays. 1 Documents applicables Tous les documents disponibles du produit èwww.festo.com/pk. Respecter les documents applicables: – Notice d'utilisation du vérin linéaire5 2 Sécurité
2.1 Instructions de sécurité
– Avant toute intervention sur le produit, couper l'alimentation en énergie et la sécuriser contre toute remise en marche. – Respecter les couples de serrage. Sans indication spéciale, la tolérance est de±10%. Couples de serrage è 5 Caractéristiques techniques. – Observer la fiche de données de sécurité de la colle du fabricant original.
Élément de compensation entre le coulisseau(A) du vérin linéaire5 et la charge utile à déplacer. 3 Récapitulatif
3.2 Non compris dans la fourniture
Vérin linéaire DLGF-G (1x) Fig. 2 4 Montage Positionner l'étrier Fig. 3
- Placer l'entraîneur1 face à la rainure de capteur(X) tout contre le coulis- seau(A).
La rainure de capteur(X) est accessible librement. Fixer l'entraîneur Fig. 4
- Fixer l'entraîneur1 avec les vis4 sur le coulisseau(A). Ne pas visser les vis4 à fond. Fixer l'entraîneur Fig. 5
1. Appliquer de la colle2 sur la vis sans tête3.
2. Visser la vis sans tête3 dans l'entraîneur1.
3. Visser la vis sans tête3 à fond.
4. Visser les vis4 à fond.
4.1 Fixation de la charge utile
Trou pour la goupille de serrage(B) Fig. 6
- Prévoir un trou pour la goupille de serrage(B) comme point de centrage de la charge utile. Trou recommandé pour la goupille de serrage(B): Æ5,2 +0,1
Fixation de la charge utile avec DARD-L8-20/25-S Fig. 7
- Fixer la charge utile avec les vis recommandées et en utilisant le trou(C) ou(D) sur l'entraîneur1. Trou(C) Trou(D) Filetage du trou M5 M5 Vis recommandées ß 2xM5-8.8 2xM4-8.8 ISO4762 Couples de serrage recommandés [Nm] 4,5 2,6 Tab. 1 Lors de la fixation de la charge utile en recourant au trou(D), le taraudageM5(C) sert de trou de passage pour la visM4.
- Fixer la charge utile avec les vis recommandées et en utilisant le trou(E) ou(F) sur l'entraîneur1. Trou(E) Trou(F) Filetage du trou M5 – ß 2xM5-8.8 2xM4-10.9 ISO4762 Vis recommandées Couples de serrage recommandés [Nm] 5 3,7 Tab. 2 5 Caractéristiques techniques
