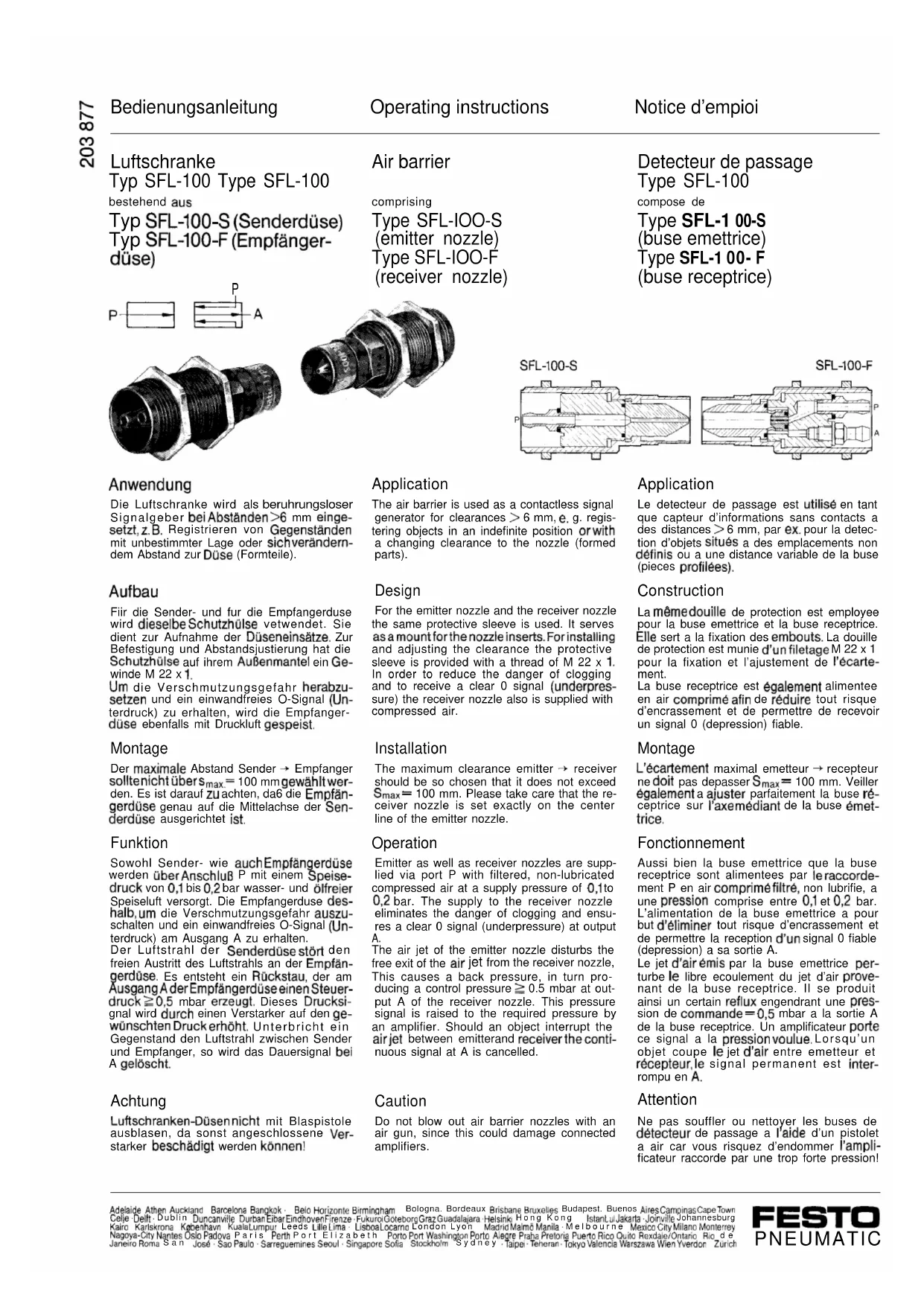

MODE D'EMPLOI SFL-100-S Festo
meme douille de protection est employeepour la buse emettrice et la buse receptrice.Elle sert a la fixation des embouts. La douillede protection est munie dun filetage M 22 x 1pour la fixation et l’ajustement de l’ecarte-ment.La buse receptrice est egalement alimenteeen air comprime afin reduire tout risqued’encrassement et de permettre de recevoirun signal 0 (depression) fiable. Montage L’ecartement maximal emetteur recepteur
doit pas depasser SmaX
100 mm. Veilleregalement ajuster parfaitement la buse re- ceptrice sur l’axe mediant de la buse emet-trite. Fonctionnement Aussi bien la buse emettrice que la busereceptrice sont alimentees par le raccorde-ment P en air comprime filtre, non lubrifie, a une pression comprise entre 0,l et 0,2 bar.L’alimentation de la buse emettrice a pour but d’eliminer tout risque d’encrassement etde permettre la reception dun signal 0 fiable(depression) a sa sortie A.Le jet d’air emis par la buse emettrice per- turbe le libre ecoulement du jet d’air prove-nant de la buse receptrice. II se produitainsi un certain reflux engendrant une pres-sion de commande
0,5 mbar a la sortie Ade la buse receptrice. Un amplificateur Portece signal a la pression voulue. Lorsqu’unobjet coupe le jet d’air entre emetteur etrecepteur, le signal permanent est inter-rompu en
amplificateur type VE-5
&ment d’amplificateur type VK-R-M 5 -SW32
