SOEG-E-M18-NA-K-2L - Recepteur Festo - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Récepteur photodélectrique
Marque	Festo
Modèle	SOEG-E-M18-NA-K-2L
Plage de détection	0 ... 20000 mm
Plage de tension de service	10 ... 36 V DC
Ondulation résiduelle admissible	± 20% de la tension de service
Courant à vide	< 10 mA (incluant LED)
Courant de commutation admissible	200 mA
Chute de tension	< 2 V
Temps de réponse / de chute	0.5 ms / 0.5 ms
Protection contre les courts-circuits	Oui
Détrompage	Oui
Capacité commutable max.	1 μF
Température ambiante	-25 °C ... +55 °C
Température de stockage	-25 °C ... +70 °C
Indice de protection	IP 67
Couple de serrage max.	20 Nm
Matériau du boîtier	Laiton chromé
Matériau de la fenêtre optique	Verre
Matériau du câble	Enveloppe extérieure PUR
Alimentation recommandée	Blocs d'alimentation isolés selon IEC 742/EN 60742 (TBT) ou alimentations à découpage EN 60950

FOIRE AUX QUESTIONS - SOEG-E-M18-NA-K-2L Festo

Quelle est la plage de détection maximale du Festo SOEG-E-M18-NA-K-2L ?

La plage de détection maximale est de 0 à 20000 mm (20 mètres).

Quelle tension d'alimentation est requise ?

L'appareil fonctionne sous une tension de service de 10 à 36 V DC avec une ondulation résiduelle admissible de ±20%.

Quel est le courant de commutation maximal ?

Le courant de commutation admissible est de 200 mA.

Quelle est la température ambiante autorisée ?

La température ambiante de fonctionnement est comprise entre -25 °C et +55 °C. En stockage, elle peut aller de -25 °C à +70 °C.

Est-ce que le récepteur est protégé contre les courts-circuits ?

Oui, le récepteur dispose d'une protection contre les courts-circuits intégrée.

Quel est l'indice de protection de ce récepteur ?

L'indice de protection est IP 67, ce qui signifie qu'il est totalement protégé contre la poussière et résiste à l'immersion temporaire dans l'eau.

Comment nettoyer la fenêtre optique en verre ?

Nettoyez la fenêtre optique avec un chiffon doux et sec. Évitez les solvants agressifs qui pourraient endommager le verre.

Quel type d'alimentation est recommandé ?

Utilisez uniquement des blocs d'alimentation isolés conformes à la norme IEC 742/EN 60742 (TBT) ou des alimentations à découpage selon EN 60950.

Ce récepteur est-il adapté à une utilisation en extérieur ?

Oui, grâce à son indice de protection IP 67 et sa plage de température étendue, il peut être utilisé en extérieur sous réserve de respecter les conditions environnementales.

Quel couple de serrage ne pas dépasser lors du montage ?

Le couple de serrage maximal est de 20 Nm. Ne le dépassez pas pour éviter d'endommager le boîtier en laiton chromé.

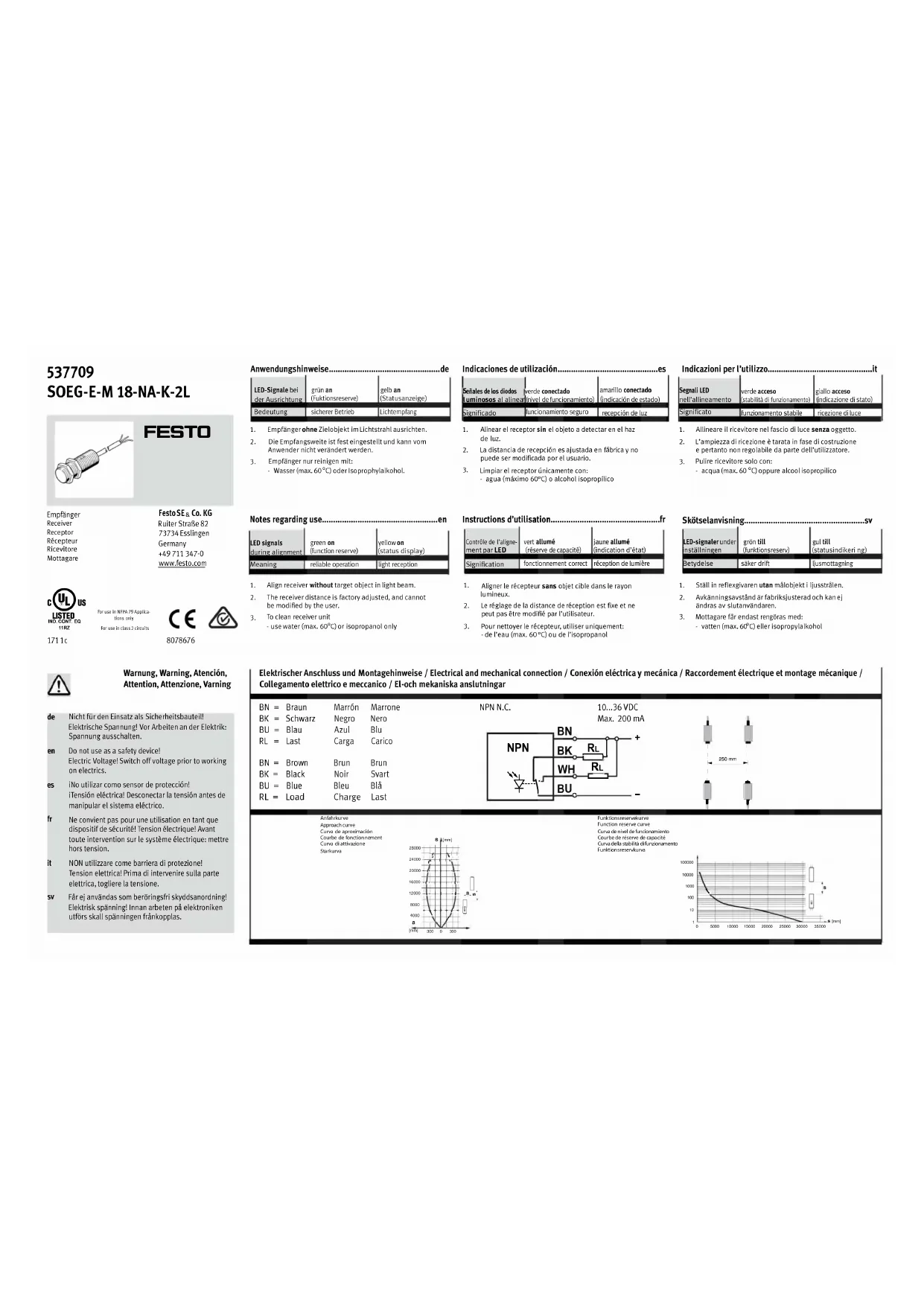

MODE D'EMPLOI SOEG-E-M18-NA-K-2L Festo

Instructions d'utilisation......fr

Contrôle de l'alignement par LED	vert allumé(réserve de capacité)	jaune allumé(indication d'état)
Signification	fonctionnement correct	réception de lumière

1. Aligner le récepteur sans objet cible dans le rayon lumineux.
2. Le réglage de la distance de réception est fixe et ne peut pas être modifié par l'utilisateur.
3. Pour nettoyer le récepteur, utiliser uniquement: - de l'eau (max. 60°C) ou de l'isopropanol

Skötselanvisning......sv

Courbe de fonctionnement

Courbe de réserve de capacité

N'utiliser que des blocs d'alimentation isolés selon la norme IEC 742/EN 60742 / VDE 0551 garantissant une tension d'isolement de 4 kV min. (TBT). Les alimentations à découpage à la norme EN 60950/VDE 0805 sont permis.

SV

Caractéristiques techniques....fr

Plage de détection max.	0 ... 20000 mm
Plage de détection min.	0 ... 20000 mm
Plage de tension de service	10...36 VDC (=Ub)
Ondulation résiduelle, adm.	± 20% Ub
Courant à vide	< 10 mA (incl. LED)
Courant de commut. adm.	200 mA
Chute de tension	< 2 V
Temps de réponse	0.5 ms
Temps de chute	0.5 ms
Protection c. courts-circuits	oui
Détrompage	oui
Capacité commutable max.	1 F
Température ambiante	-25 °C ... +55 °C
Température de stockage	-25 °C ... +70 °C
Protection	IP 67
Couple de serrage max.	20 Nm
Matériau du boîtier	laiton chromé
Matériau de la fenêtre optique	verre
Matériau du câble	enveloppe ext.PIUR

Tekniska data......sv
