SOEG-E-M18-PA-S-2L - Recepteur Festo - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Récepteur
Marque	Festo
Modèle	SOEG-E-M18-PA-S-2L
Plage de détection	0 ... 20000 mm
Tension de service	10 ... 36 VDC
Ondulation résiduelle admissible	± 20% Ub
Courant à vide	< 10 mA (incl. LED)
Courant de commutation admissible	200 mA
Chute de tension	< 2 V
Temps de réponse	0,5 ms
Temps de chute	0,5 ms
Protection contre les courts-circuits	Oui
Protection contre l'inversion de polarité	Oui
Capacité commutable max.	1 µF
Température ambiante	-25 °C ... +55 °C
Température de stockage	-25 °C ... +70 °C
Indice de protection	IP 67
Couple de serrage max.	20 Nm
Matériau du boîtier	Laiton chromé
Matériau de la fenêtre optique	Verre
Nettoyage	Eau (max. 60°C) ou isopropanol
Contrôle de l'alignement	LED verte (réserve de capacité) et jaune (indication d'état)
Alimentation recommandée	Blocs d'alimentation isolés selon IEC 742/EN 60742/VDE 0551 (4 kV min.)

FOIRE AUX QUESTIONS - SOEG-E-M18-PA-S-2L Festo

Comment brancher le récepteur SOEG-E-M18-PA-S-2L ?

Utilisez une alimentation isolée selon la norme IEC 742/EN 60742/VDE 0551 garantissant une tension d'isolement de 4 kV min. (TBT). Tension de service : 10...36 VDC.

Quelle est la plage de détection maximale ?

La plage de détection est de 0 à 20 000 mm.

Comment interpréter les LED ?

La LED verte allumée indique une réserve de capacité suffisante. La LED jaune allumée indique une réception de lumière (fonctionnement correct).

Peut-on utiliser ce récepteur en extérieur ?

Oui, grâce à l'indice de protection IP67, il est protégé contre la poussière et l'immersion temporaire.

Quelle tension d'alimentation est nécessaire ?

La tension de service doit être comprise entre 10 et 36 VDC, avec une ondulation résiduelle admissible de ±20% de Ub.

Comment nettoyer le récepteur ?

Utilisez uniquement de l'eau (max. 60°C) ou de l'isopropanol. Ne pas utiliser de solvants agressifs.

Quel est le temps de réponse ?

Le temps de réponse et le temps de chute sont tous deux de 0,5 ms.

Le récepteur est-il protégé contre les courts-circuits ?

Oui, il dispose d'une protection contre les courts-circuits et contre l'inversion de polarité.

Quelle est la température de fonctionnement ?

La température ambiante de fonctionnement est de -25°C à +55°C. La température de stockage est de -25°C à +70°C.

Comment aligner correctement le récepteur ?

Aligner le récepteur sans objet cible dans le rayon lumineux. La LED jaune doit s'allumer pour indiquer une réception correcte.

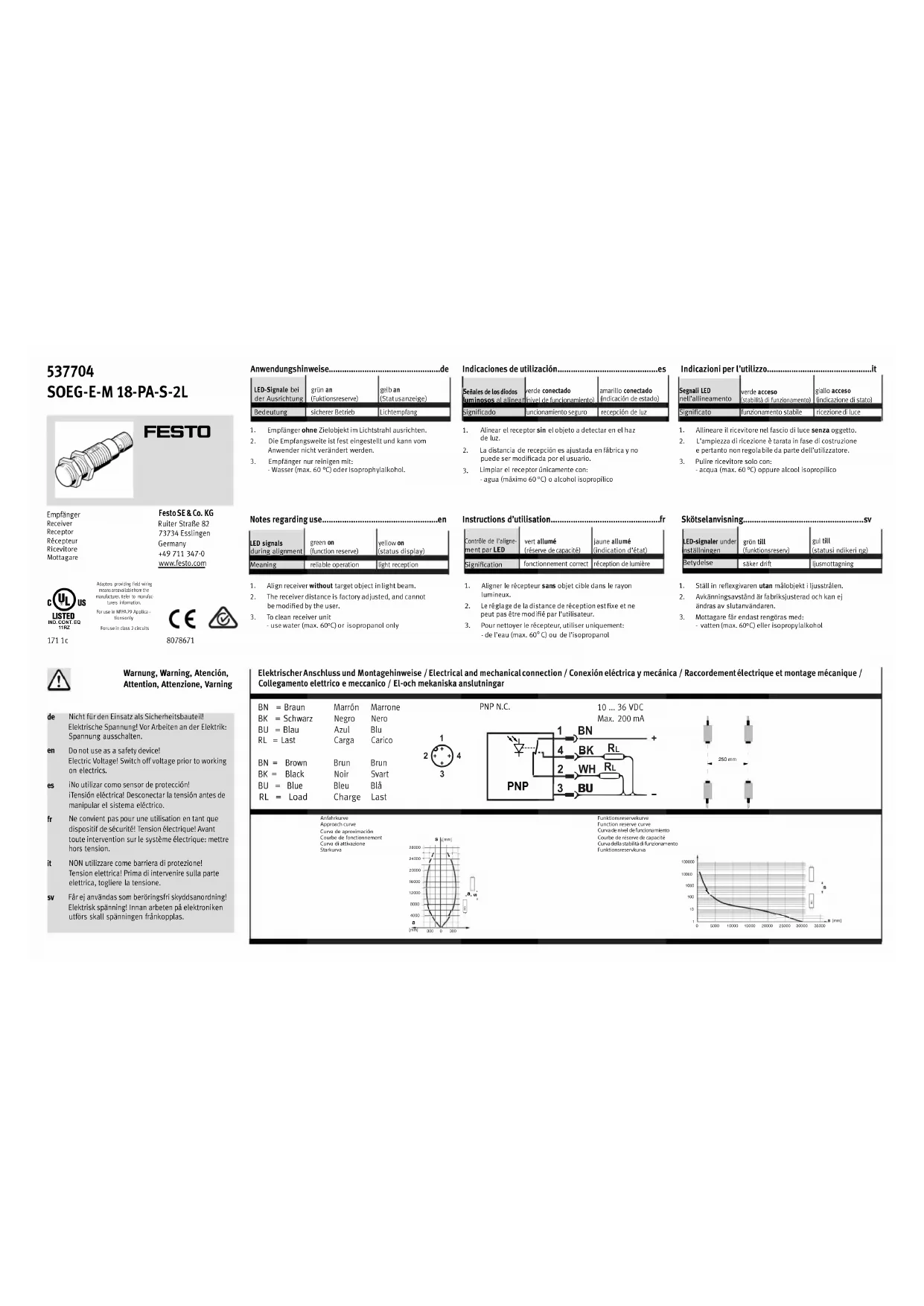

MODE D'EMPLOI SOEG-E-M18-PA-S-2L Festo

Instructions d'utilisation......fr

Contrôle de l'alignement par LED	vert allumé(réserve de capacité)	jaune allumé(indication d'état)
Signification	fonctionnement correct	réception de lumière

1. Aligner le récepteur sans objet cible dans le rayon lumineux.
2. Le réglage de la distance de réception est fixe et ne peut pas être modifié par l'utilisateur.
3. Pour nettoyer le récepteur, utiliser uniquement: - de l'eau (max. 60°C) ou de l'isopropanol

Skötselanvisning......sv

Caractéristiques techniques....fr

Tekniska data......SV

de

N'utiliser que des blocs d'alimentation isolés selon la norme IEC 742/EN 60742 / VDE 0551 garantissant une tension d'isolement de 4 kV min. (TBT). Les alimentations à découpage à la norme EN 60950/VDE 0805 sont permis.

SV

Plage de détection max.	0 ... 20000 mm
Plage de détection min.	0 ... 20000 mm
Plage de tension de service	10...36 VDC (=Ub)
Ondulation résiduelle. adm.	± 20% Ub
Courant à vide	< 10 mA (incl. LED)
Courant de commut. adm.	200 mA
Chute de tension	< 2 V
Temps de réponse	0.5 ms
Temps de chute	0.5 ms
Protection c. courts-circuits	oui
Détrompage	oui
Capacité commutable max.	1 F
Température ambian:e	-25 °C ... +55 °C
Température de stockage	-25 °C ... +70 °C
Protection	IP 67
Couple de serrage max.	20 Nm
Matériau du boîtier	laiton chromé
Matériau de la fenêtre optique	verre
Matériau du câble	-
