Festo SOEG-E-M18W-PA-S-2L - Recepteur

SOEG-E-M18W-PA-S-2L - Recepteur Festo - Notice d'utilisation et mode d'emploi gratuit

Retrouvez gratuitement la notice de l'appareil SOEG-E-M18W-PA-S-2L Festo au format PDF.

📄 2 pages Français FR ⬇ Télécharger 💬 Question IA ❓ 10 questions ⚙️ Specs

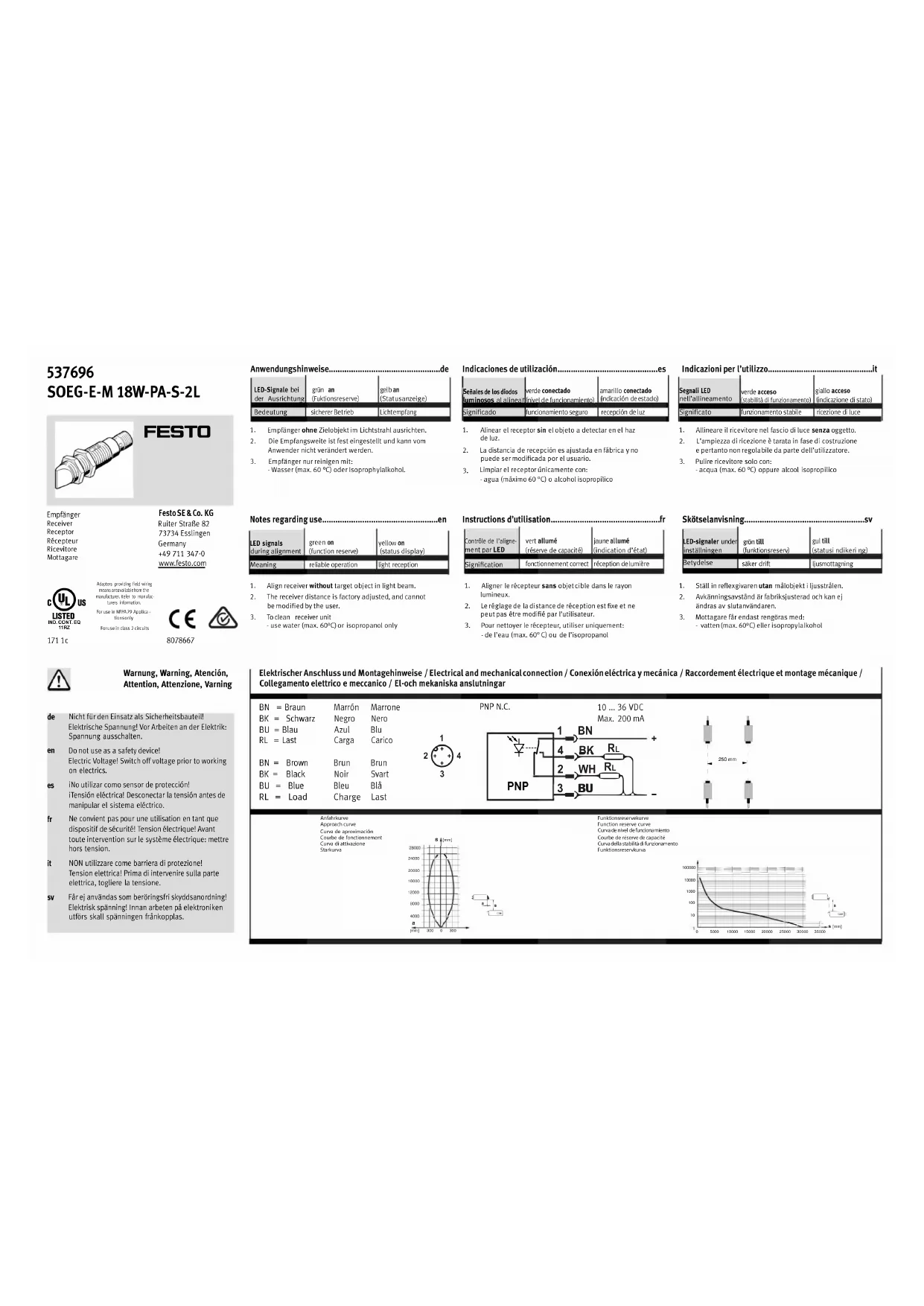

Notice Festo SOEG-E-M18W-PA-S-2L - page 1
1 / 2
Choisissez votre langue et indiquez votre email : nous vous enverrons une version traduite specifiquement.
Type de produit Récepteur optique
Marque Festo
Modèle SOEG-E-M18W-PA-S-2L
Plage de détection 0 ... 20000 mm
Tension de service 10...36 VDC
Ondulation résiduelle ± 20% Ub
Courant à vide < 10 mA (incl. LED)
Courant de commutation admissible 200 mA
Chute de tension < 2 V
Temps de réponse 0.5 ms
Temps de chute 0.5 ms
Protection contre les courts-circuits Oui
Détrompage Oui
Capacité commutable max. 1 µF
Température ambiante -25 °C ... +55 °C
Température de stockage -25 °C ... +70 °C
Indice de protection IP 67
Couple de serrage max. 20 Nm
Matériau du boîtier Laiton chromé
Matériau de la fenêtre optique Verre
Alimentation requise Bloc d'alimentation isolé (TBT 4 kV min.) selon IEC 742/EN 60742/VDE 0551
Nettoyage Eau (max. 60°C) ou isopropanol
Fonctions principales Détection optique, indicateurs LED (vert réserve, jaune état), alignement

FOIRE AUX QUESTIONS - SOEG-E-M18W-PA-S-2L Festo

Comment aligner le récepteur SOEG-E-M18W-PA-S-2L ?
Pour aligner le récepteur, utilisez les LED comme indicateurs. Assurez-vous qu'aucun objet cible ne se trouve dans le rayon lumineux. La LED verte allumée indique une réserve de capacité suffisante, et la LED jaune indique une réception de lumière correcte.
Que signifie la LED verte sur le récepteur ?
La LED verte allumée signifie qu'il y a une réserve de capacité suffisante pour un fonctionnement correct.
Que signifie la LED jaune sur le récepteur ?
La LED jaune allumée indique une réception de lumière correcte, c'est-à-dire que le récepteur reçoit bien le signal optique.
Quelle tension d'alimentation utiliser pour ce récepteur ?
La tension de service est de 10 à 36 VDC. Utilisez uniquement des blocs d'alimentation isolés selon les normes IEC 742/EN 60742/VDE 0551, avec une tension d'isolement minimale de 4 kV (TBT). Les alimentations à découpage selon EN 60950/VDE 0805 sont également autorisées.
Comment nettoyer le récepteur Festo SOEG-E-M18W-PA-S-2L ?
Pour nettoyer le récepteur, utilisez uniquement de l'eau (max. 60°C) ou de l'isopropanol. Évitez tout autre solvant.
Quelle est la plage de détection de ce récepteur ?
La plage de détection maximale et minimale est de 0 à 20000 mm (20 mètres).
Quel est l'indice de protection du récepteur ?
L'indice de protection est IP 67, ce qui signifie qu'il est protégé contre la poussière et l'immersion temporaire dans l'eau.
Quelles sont les conditions de température de fonctionnement ?
La température ambiante de fonctionnement est de -25 °C à +55 °C. La température de stockage est de -25 °C à +70 °C.
De quel matériau est fait le boîtier du récepteur ?
Le boîtier est en laiton chromé et la fenêtre optique en verre.
Le récepteur est-il protégé contre les courts-circuits ?
Oui, le récepteur dispose d'une protection contre les courts-circuits intégrée.

Questions des utilisateurs sur SOEG-E-M18W-PA-S-2L Festo

0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

L'email reste privé : il sert seulement à vous prévenir si quelqu'un répond à votre question.

Aucune question pour l'instant. Soyez le premier à en poser une.

Téléchargez la notice de votre Recepteur au format PDF gratuitement ! Retrouvez votre notice SOEG-E-M18W-PA-S-2L - Festo et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SOEG-E-M18W-PA-S-2L de la marque Festo.

MODE D'EMPLOI SOEG-E-M18W-PA-S-2L Festo

Instructions d'utilisation......fr

Contrôle de l'alignement par LEDvert allumé(réserve de capacité)jaune allumé(indication d'état)
Significationfonctionnement correctréception de lumière
  1. Aligner le récepteur sans objet cible dans le rayon lumineux.
  2. Le réglage de la distance de réception est fixe et ne peut pas être modifié par l'utilisateur.
  3. Pour nettoyer le récepteur, utiliser uniquement: - de l'eau (max. 60° C) ou de l'isopropanol

Skötselanvisning......sv

Cuva de river de funcionamiento Cuve de réserve de capacité

Caractéristiques techniques....fr

Tekniska data......SV

de

N'utiliser que des blocs d'alimentation isolés selon la norme IEC 742/EN 60742 / VDE 0551 garantissant une tension d'isolement de 4 kV min. (TBT). Les alimentations à découpage à la norme EN 60950/VDE 0805 sont permis.

SV

Plage de détection max.0 ... 20000 mm
Plage de détection min.0 ... 20000 mm
Plage de tension de service10...36 VDC (=Ub)
Ondulation résiduelle. adm. ± 20% Ub
Courant à vide< 10 mA (incl. LED)
Courant de commut. adm.200 mA
Chute de tension< 2 V
Temps de réponse0.5 ms
Temps de chute0.5 ms
Protection c. courts-circuitsoui
Détrompageoui
Capacité commutable max.1 F
Température ambian:e-25 °C ... +55 °C
Température de stockage-25 °C ... +70 °C
ProtectionIP 67
Couple de serrage max.20 Nm
Matériau du boîtierlaiton chromé
Matériau de la fenêtre optiqueverre
Matériau du câble-
