EAHM-E15-60-E22 - Contrôleur Festo - Notice d'utilisation et mode d'emploi gratuit

Marque	Festo
Modèle	EAHM-E15-60-E22
Catégorie	Contrôleur
Type de produit	Flasque de fixation pour axe linéaire
Utilisation prévue	Fixation des axes X ELGC et systèmes de manipulation YXCA/YXCF/YXCR
Vis fournies	8 vis M5x12
Fixations de profilé fournies	2 pièces
Flasque de fixation fourni	1 pièce
Pion de centrage (optionnel)	∅5 H8
Couple de serrage flasque	6 Nm ± 20%
Couple de serrage fixation profilé	4,8 Nm ± 20%
Espacement des trous modèle 60	X3 = 68 mm, Y2 = 80 mm
Espacement des trous modèle 80	X3 = 68 mm, Y2 = 100 mm
Sécurité	Couper l'alimentation avant intervention, respecter les couples de serrage
Instructions de montage	Voir notice, utiliser les pions de centrage pour faciliter le remplacement
Documents applicables	Tab. 1 (non détaillé dans l'extrait)
Accessoires optionnels	Systèmes de manipulation YXCA/YXCF/YXCR
Remarque	Les pions de centrage facilitent le remplacement ultérieur de l'actionneur
Langue de la notice	Français
Nombre de pages	1

FOIRE AUX QUESTIONS - EAHM-E15-60-E22 Festo

Quelle est la fonction du produit EAHM-E15-60-E22 ?

Le produit est un flasque de fixation destiné à monter les axes X ELGC ou les systèmes de manipulation YXCA/YXCF/YXCR. Il assure la liaison mécanique entre les composants.

Combien de vis sont fournies avec le produit ?

Le kit comprend 8 vis M5x12 pour la fixation du flasque et des fixations de profilé.

Quel est le couple de serrage pour le flasque de fixation ?

Le couple de serrage recommandé est de 6 Nm ± 20%.

Quel est le couple de serrage pour les fixations de profilé ?

Le couple de serrage est de 4,8 Nm ± 20%.

Quelles précautions de sécurité faut-il prendre avant le montage ?

Avant toute intervention, il est impératif de couper l'alimentation en énergie et de la sécuriser contre toute remise en marche. Respectez également les couples de serrage indiqués.

Comment aligner les axes X lors du montage ?

Il faut aligner exactement les axes X les uns par rapport aux autres en se référant aux documents applicables (Tab. 1). Les pions de centrage peuvent faciliter l'alignement.

Quels sont les accessoires optionnels disponibles ?

Des systèmes de manipulation YXCA/YXCF/YXCR et des pions de centrage (∅5 H8) sont disponibles en option. Consultez www.festo.com/catalogue.

Que faire pour faciliter le remplacement ultérieur de l'actionneur ?

Utilisez les pions de centrage lors du montage : ils facilitent le remplacement de l'actionneur en assurant un repositionnement précis.

Quels sont les espacements des trous pour le modèle 60 et 80 ?

Pour le modèle 60 : X3 = 68 mm, Y2 = 80 mm. Pour le modèle 80 : X3 = 68 mm, Y2 = 100 mm (cf. Tab. 2 de la notice).

Où trouver les documents applicables ?

Les documents applicables sont listés dans le Tableau 1 de la notice. Ils sont disponibles sur le site www.festo.com/sp.

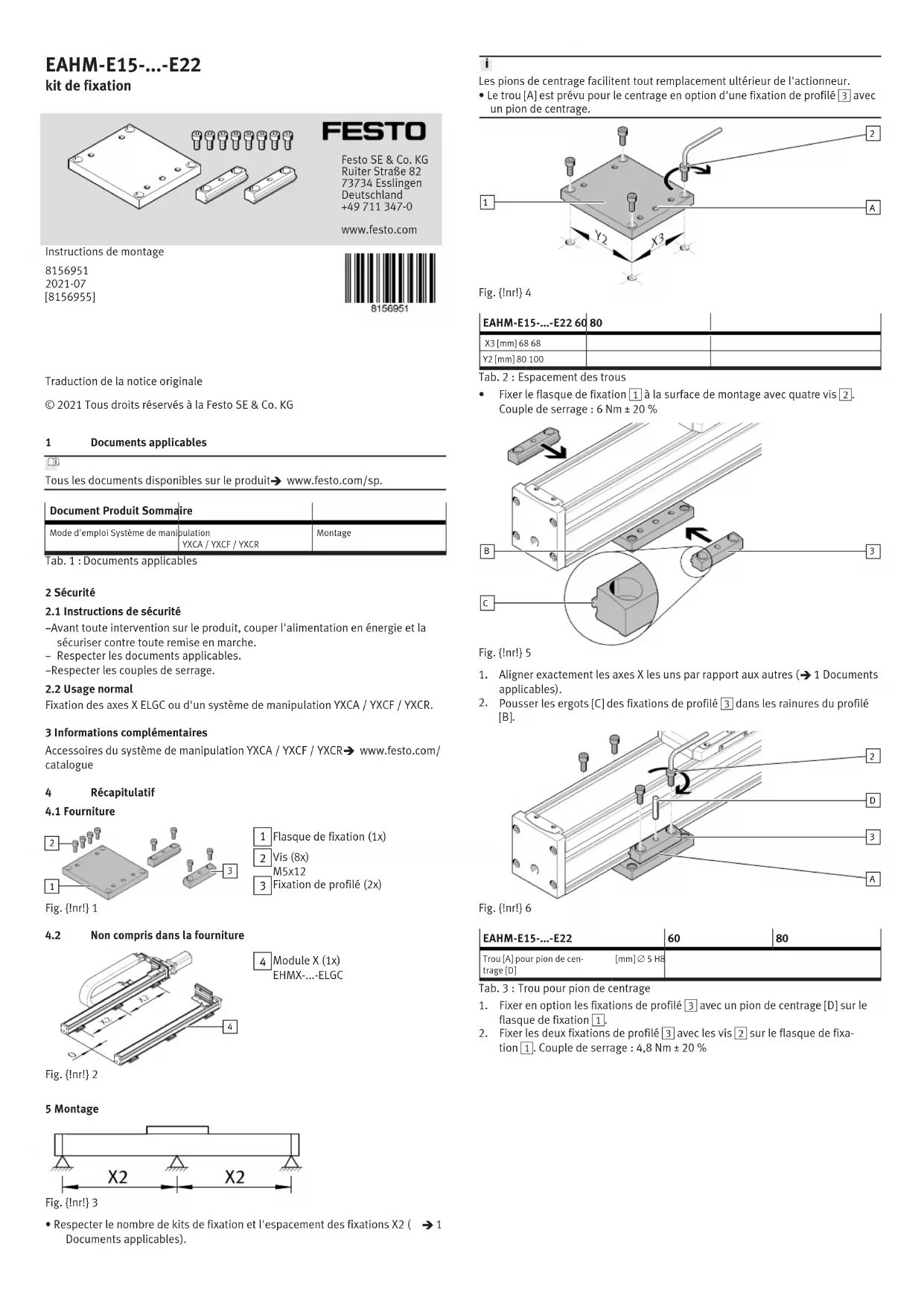

MODE D'EMPLOI EAHM-E15-60-E22 Festo

Traduction de la notice originale

© 2021 Tous droits réservés à la Festo SE & Co. KG

Tous les documents disponibles sur le produit→ www.festo.com/sp.

Document Produit Sommaire
Mode d'emploi Système de manipulation		Montage

Tab. 1 : Documents applicables

2 Sécurité

2.1 Instructions de sécurité

-Avant toute intervention sur le produit, couper l'alimentation en énergie et la sécuriser contre toute remise en marche.

- Respecter les documents applicables.

-Respecter les couples de serrage.

2.2 Usage normal

Fixation des axes X ELGC ou d'un système de manipulation YXCA / YXCF / YXCR.

3 Informations complémentaires

Accessoires du système de manipulation YXCA / YXCF / YXCR→ www.festo.com/catalogue

4 Récapitulatif

4.1 Fourniture

1 Flasque de fixation (1x)

2 Vis (8x)

M5x12

3 Fixation de profilé (2x)

4.2 Non compris dans la fourniture

X2 X2 Q 4

Fig. {!nr!} 2

4 Module X (1x) EHMX-...-ELGC

5 Montage

X2 X2

Fig. {!nr!} 3

- Respecter le nombre de kits de fixation et l'espacement des fixations X2 ( 1 Documents applicables).

i

Les pions de centrage facilitent tout remplacement ultérieur de l'actionneur.

- Le trou [A] est prévu pour le centrage en option d'une fixation de profilé 3 avec un pion de centrage.

1 Y2 X3 A 2

Fig. {!nr!} 4

EAHM-E15-...-E22 60	80
X3 [mm] 68 68
Y2 [mm] 80 100

Tab. 2 : Espacement des trous

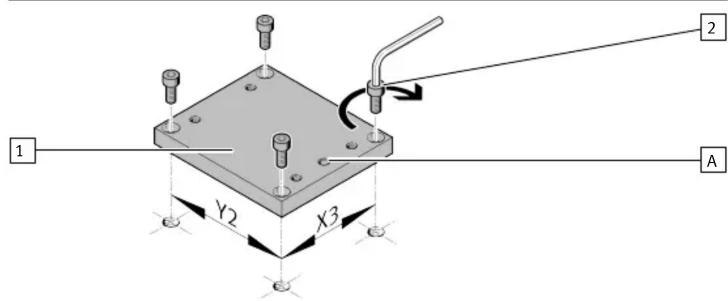

- Fixer le flasque de fixation 1 à la surface de montage avec quatre vis 2. Couple de serrage : 6 Nm ± 20 %

1. Aligner exactement les axes X les uns par rapport aux autres ( 1 Documents applicables).

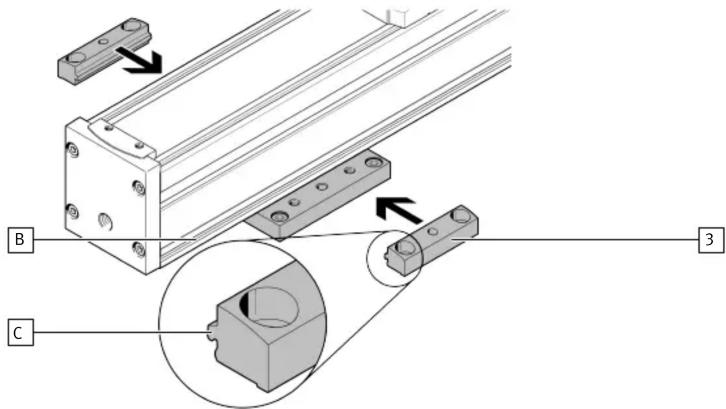

2. Pousser les ergots [C] des fixations de profilé 3 dans les rainures du profilé [B].

EAHM-E15-...-E22		60	80
Trou [A] pour pion de cen-trage [D]	[mm] ∅ 5 H8

Tab. 3 : Trou pour pion de centrage

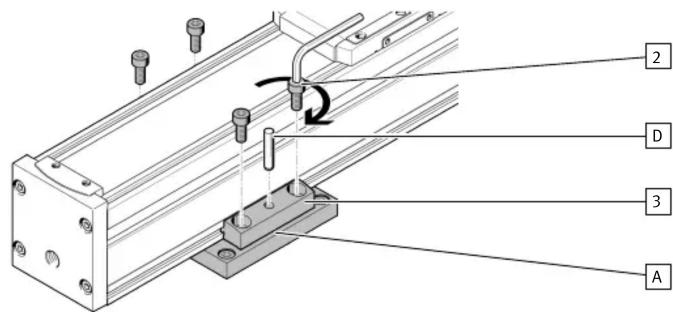

1. Fixer en option les fixations de profilé 3 avec un pion de centrage [D] sur le flasque de fixation 1.
2. Fixer les deux fixations de profilé 3 avec les vis 2 sur le flasque de fixation 1. Couple de serrage : 4,8 Nm ± 20 %
