Caractéristiques techniques	Lave-vaisselle encastrable, capacité de 12 couverts, classe énergétique A++
Dimensions	Largeur : 60 cm, Hauteur : 82 cm, Profondeur : 55 cm
Programmes de lavage	6 programmes, incluant éco, intensif, rapide, délicat, prélavage, et auto
Niveau sonore	44 dB
Consommation d'eau	9 litres par cycle
Utilisation	Panneau de contrôle intuitif avec affichage LED, démarrage différé jusqu'à 24 heures
Maintenance et réparation	Filtres lavables, accès facile aux pièces pour entretien, manuel d'utilisation inclus
Sécurité	Système de protection contre les fuites, verrouillage de sécurité pour enfants
Informations générales	Poids : 45 kg, garantie de 2 ans, couleur : blanc

FOIRE AUX QUESTIONS - DW186NTADA Summit

Le lave-vaisselle ne s'allume pas. Que faire ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que le disjoncteur n'a pas sauté.

Le lave-vaisselle ne démarre pas le cycle de lavage.

Assurez-vous que la porte est bien fermée et verrouillée. Vérifiez également que le sélecteur de programme est correctement réglé.

Pourquoi mon lave-vaisselle laisse des résidus sur la vaisselle ?

Cela peut être dû à un chargement incorrect, à un filtre sale ou à l'utilisation d'un détergent inapproprié. Nettoyez le filtre et réorganisez la vaisselle pour permettre une circulation optimale de l'eau.

Le lave-vaisselle émet un bruit inhabituel pendant le fonctionnement.

Vérifiez si des objets se trouvent dans la pompe ou si des pièces mobiles sont bloquées. Un bruit excessif peut également indiquer un problème avec le moteur.

Mon lave-vaisselle ne vidange pas l'eau.

Vérifiez si le tuyau de vidange est plié ou obstrué. Assurez-vous également que le filtre de vidange est propre.

Comment régler la dureté de l'eau dans le lave-vaisselle ?

Consultez le manuel d'utilisation pour ajuster le réglage de l'adoucisseur d'eau selon la dureté de votre eau.

Le lave-vaisselle affiche un code d'erreur. Que signifie-t-il ?

Référez-vous au manuel d'utilisation pour une liste des codes d'erreur et des solutions. Chaque code peut indiquer un problème spécifique.

Comment nettoyer le filtre du lave-vaisselle ?

Retirez le filtre situé au fond de la cuve, rincez-le sous l'eau chaude pour enlever les débris, puis remettez-le en place.

Le lave-vaisselle ne chauffe pas l'eau.

Cela peut être dû à un élément chauffant défectueux ou à un problème avec le thermostat. Un technicien devrait être contacté pour un diagnostic approfondi.

Comment prolonger la durée de vie de mon lave-vaisselle ?

Nettoyez régulièrement le filtre, utilisez des produits de lavage de qualité, et n'oubliez pas de détartrer l'appareil tous les quelques mois.

MODE D'EMPLOI DW186NTADA Summit

Manuel d’utilisation AVANT UTILISATION, VEUILLEZ LIRE ET SUIVRE TOUTES LES RÈGLES DE SÉCURITÉ ET LES INSTRUCTIONS D'UTILISATION. Écrivez les numéros de modèle et de série ici: Numéro de modèle : Numéro de série:TABLE DES MATIÈRES Consignes de sécurité importantes 4-6 Installation 7 Informations techniques 8 Avant d'utiliser votre appareil 9-14 Préparation de votre lave-vaisselle pour la première utilisation 9 Réglage de l'adoucisseur d'eau 9-10 Remplissage du distributeur de sel 11 Utilisation du détergent 12 Remplissage du détergent 12-13 Utilisation de détergents combinés 13 Température de l'eau 13-14 Dosage du produit de rinçage et réglage 14 Chargement de votre lave-vaisselle 15-20 Panier supérieur 16 Panier inférieur 16-17 Charges incorrectes 17 Panier supérieur réglable 18 Réglage de la hauteur 19-20 Bras repliables du panier inférieur 20 Panier à couverts 20 Programmes et options Tableau 21 Utilisation de votre appareil 22-26 Panneau de contrôle 22 Touches 22 Préparation de la machine 23 Sélection de programme 23 Fonctions auxiliaires 23-24 Programmation du temps de lavage 24-25 Démarrage du programme 25 Annulation du programme 25 Indicateur de sel 25 Indicateur de produit de rinçage 25 Fin du programme 25 Avertissement de coupure d'eau 26 Avertissement de débordement 26 Entretien et nettoyage 26-27 Filtres 26 Bras d'aspersion 27 Nettoyage des hélices 27 Ce qui ne doit pas être lavé 28 Dépannage 29-30 Avertissements automatiques de panne 31 Garantie limitée 32Nous vous remercions d’avoir choisi ce produit. Ce Manuel d’utilisation contient des informations importantes sur la sécurité et des instructions destinées à vous aider dans l’utilisation et l’entretien de votre appareil électroménager. Veuillez prendre le temps de lire ce Manuel d’utilisation avant d’utiliser votre appareil électroménager et veuillez conserver ce manuel pour pouvoir vous y référer ultérieurement.

AVERTISSEMENT Blessures graves ou risque de mort

Risqué de tension dangereuse

INCENDIE Avertissement; Risque d'incendie / matériaux inflammables

Risque de blessure ou de dommage matériel

REMARQUE IMPORTANTE Faire fonctionner correctement le système4

• Veuillez lire ce manuel d’utilisation et en particulier les consignes de sécurité, attentivement et dans leur intégralité. Ces instructions vous feront gagner du temps et des efforts et vous aideront à garantir les performances optimales du lave-vaisselle.

Assurez-vous de respecter tous les avertissements et toutes les mises en garde répertoriés. Recherchez en particulier les icônes avec des points d’exclamation à l’intérieur. L’icône d’information four-nira également des références importantes. exclamation marks inside. The information icon will also provide important references.

AVERTISSEMENT : indique une situation potentiellement dangereuse qui, si elle n'est pas

évitée, pourrait entraîner la mort ou des blessures graves. ATTENTION : indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, peut entraîner des blessures. Il peut également être utilisé pour alerter contre les pratiques dangereuses. AVIS : Indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, peut endommager le lave-vaisselle, la vaisselle, l'équipement ou l'environnement.

CONSIGNES DE SÉCURITÉ IMPORTANTES

AVERTISSEMENT : lors de l'utilisation du lave-vaisselle, suivez les consignes de base. Lisez toutes les

instructions avant d'utiliser le lave-vaisselle ! Conservez ce mode d'emploi et transmettez-le à tout futur utilisateur.

• N'utilisez le lave-vaisselle que pour l'usage auquel il est destiné, tel que décrit dans ce manuel d'utilisation. Cet appareil est destiné à un usage domestique normal uniquement. Ne modifiez pas les spécifications de l'appareil. Le fabricant décline toute responsabilité pour les dommages ou les blessures causés par une mauvaise utilisation de cet appareil.

• Les informations contenues dans ce manuel d'utilisation doivent être suivies pour minimiser le risque d'incendie ou d'explosion et pour éviter des dommages matériels, des blessures ou des pertes de vie.

• N'utilisez que des détergents ou des agents mouillants recommandés pour une utilisation dans un lave- vaisselle et gardez-les hors de la portée des enfants.
• Lors du chargement des articles à laver : Localisez les objets pointus de manière à ce qu'ils ne risquent pas d'endommager le joint de la porte.

2. Chargez les couteaux tranchants avec les poignées vers le haut pour réduire le risque de blessures.

• Ne lavez pas les articles en plastique à moins qu'ils ne portent la mention « lavable au lave-vaisselle » ou l'équivalent. Pour les articles en plastique non marqués, consultez les recommandations du fabricant.

• Ne touchez pas l'ÉLÉMENT CHAUFFANT pendant ou immédiatement après son utilisation.

• N'utilisez pas votre lave-vaisselle si tous les panneaux de l'ENVELOPPE ne sont pas correctement en place.
• Ne modifiez pas les commandes.

• Ne pas abuser, s'asseoir ou se tenir debout sur la porte ou le panier à vaisselle du lave-vaisselle.

• Les porte-tasses sont conçus pour supporter les tasses, les verres et les ustensiles de cuisine. Lorsque les porte-tasses sont dans le lave-vaisselle, ne vous appuyez pas dessus et n'utilisez pas les porte-tasses pour supporter le poids de votre corps.

• Cet appareil doit être mis à la terre. En cas de dysfonctionnement ou de panne, la mise à la terre réduira le risque de choc électrique en fournissant un chemin de moindre résistance pour le courant électrique. Cet appareil est équipé d'un cordon doté d'un conducteur de mise à la terre et d'une fiche de mise à la terre. La fiche doit être branchée dans une prise appropriée qui est installée et mise à la terre conformément à tous les codes et ordonnances locaux.5

ATTENTION: Une mauvaise connexion du conducteur de mise à la terre de l'équipement peut entraîner un risque de choc électrique. Vérifiez auprès d'un électricien qualifié ou d'un représentant de service si vous n'êtes pas sûr que l'appareil soit correctement mis à la terre. Ne modifiez pas la fiche fournie avec l'appareil. Si elle ne rentre pas dans la prise, faites installer une prise appropriée par un électricien qualifié.

• Certains détergents pour lave-vaisselle sont fortement alcalins. Ils peuvent être extrêmement dangereux s’ils sont avalés. Évitez tout contact avec la peau et les yeux et tenez les enfants et les personnes infirmes éloignés du lave-vaisselle lorsque la porte est ouverte. Consultez immédiatement un médecin si du détergent a été avalé ou inhalé.

• Ne retirez pas la vaisselle de l’appareil électroménager avant que le programme soit terminé. Un peu de détergent peut rester sur la vaisselle.

Assurez-vous que le distributeur de détergent soit vide à la fin de chaque programme de lavage.

Ne buvez pas et ne jouez pas avec l’eau de l’appareil électroménager ; il peut y avoir des résidus nocifs.

Afin de réduire les risques de blessures, ne laissez pas les enfants jouer dans ou sur le lave-vaisselle.

• Lorsque les enfants sont assez grands pour faire fonctionner l’appareil, il est de la responsabilité des parents/tuteurs légaux de s’assurer que les enfants soient formés aux pratiques de sécurité par des personnes qualifiées.

• Ne laissez pas la porte ouverte de l’appareil électroménager sans surveillance afin d’éviter que quelqu’un ne s’y cogne accidentellement.

AVERTISSEMENT : Éteignez l’appareil électroménager et débranchez la fiche de la prise secteur avant

de procéder à toute maintenance.

• N’utilisez pas de jets d’eau à haute pression et/ou de vapeur pour nettoyer l’appareil électroménager.

Assurez-vous qu’il n’y ait aucune fuite d’eau visible pendant et après la première utilisation de l’appareil électroménager.

• Ne laissez aucune zone humide autour ou sous le lave-vaisselle afin d’éviter d’endommager le sol et toute trace de moisissure.

Assurez-vous qu’il ne reste pas d’eau dans le lave-vaisselle pendant les longues périodes de gel afin d’éviter de l’endommager. RISQUE DE BLESSURE : Afin d’éviter tout risque de blessure, faites toujours preuve de prudence lorsque vous ouvrez la porte pendant ou après un cycle de lavage car de l’eau chaude ou de la vapeur peut s’échapper.

• Ne stockez pas et n’utilisez pas de liquides ni de vapeurs de produits inflammables à proximité du lave- vaisselle ni au-dessus de celui-ci.

Dans certaines conditions, de l’hydrogène gazeux peut être produit dans un système d’eau chaude qui n’a pas été utilisé pendant deux semaines ou plus. LE GAZ HYDROGÈNE EST EXPLOSIF. Si le système d’eau chaude n’a pas été utilisé pendant une telle période, avant d’utiliser le lave-vaisselle, ouvrez tous les robinets d’eau chaude et laissez l’eau s’écouler de chacun d’entre eux pendant plusieurs minutes. Cela permettra de libérer tout hydrogène gazeux accumulés. Comme le gaz est inflammable, ne fumez pas et n’utilisez pas de flamme nue pendant cette période.

Veuillez vérifier périodiquement la conduite d’alimentation en eau. Elle est susceptible de se casser. Elle devient moins flexible avec le temps. Remplacez-la immédiatement si elle est déchirée, coupée, gonflée ou s’il y a une fuite d’eau.6

RECYCLAGE Retirez la porte du compartiment de lavage lors du retrait de l’ancien lave-vaisselle pour le jeter. Assurez-vous que l’appareil électroménager ne présente aucun danger pour les enfants lorsqu’il est stocké pour être jeté. Avant de jeter le lave-vaisselle :

Débranchez l’appareil de l’alimentation secteur.

Coupez le câble secteur et jetez le.

Retirez le loquet de la porte pour empêcher les enfants et les animaux de s’enfermer dans l’appareil électroménager. Les anciens appareils peuvent contenir des matériaux recyclables. Veuillez contacter le centre de recyclage local pour obtenir des informations sur le recyclage de ces matériaux. Veuillez vérifier périodiquement la conduite d’alimentation en eau. Elle est susceptible de se casser. Elle devient moins flexible avec le temps. Remplacez la immédiatement si elle est déchirée, coupée, gonflée ou s’il y a une fuite d’eau. Veuillez garder l’emballage du lave-vaisselle hors de la portée des enfants après l’avoir déballé.

AVERTISSEMENT ! : Risque de blessure ou d’étouffement ! Assurez-vous que tous les emballages en plastique, sacs, petits morceaux, etc. soient jetés en toute sécurité et hors de la portée des enfants.

AVERTISSEMENT : Veuillez suivre les précautions de base lorsque vous installez

le lave-vaisselle, notamment les précautions suivantes : Veuillez vérifier les normes et les codes locaux concernant l’endroit où les appareils électroménagers doivent être installés.

• L’installation, l’entretien et les réparations doivent être effectués par un installateur qualifié. Tout travail effectué par des personnes non qualifiées peut être dangereux et peut annuler la garantie.

• N’utilisez pas l’appareil s’il est endommagé, défectueux, partiellement démonté ou s’il a des pièces manquantes ou cassées.

• Débranchez l’alimentation électrique de la zone de travail en débranchant l’unité, en utilisant le disjoncteur ou en retirant le fusible, avant l’installation ou l’entretien de l’appareil électroménager.

• Ne connectez le lave-vaisselle à l’alimentation électrique que lorsque tous les travaux d’installation et de plomberie sont terminés.

• Ne connectez jamais le fil de terre aux conduites de gaz, aux conduites d’eau chaude ni aux conduites de plomberie.

• N’installez pas et n’entreposez pas le lave-vaisselle dans un endroit où il peut être exposé à des températures inférieures à zéro ou exposé aux intempéries.

• Le lave-vaisselle doit être fixé aux placards adjacents à l’aide des supports fournis. Le non- respect de cette consigne peut entraîner des dommages matériels ou des blessures corporelles.

• Afin d’éviter une surcharge électrique assurez-vous de connecter l’appareil électroménager à un circuit d’alimentation adéquate et protégé. Le lave-vaisselle est conçu pour une alimentation électrique de 120 V (volts),60 Hz (hertz), CA, connecté à un circuit électrique dédié au lave- vaisselle correctement mis à la terre avec un fusible ou des disjoncteurs d’une capacité nominale 15 ampères.

• Les conducteurs d’alimentation électrique doivent être constitués d’au moins un fil de cuivre n° 16 AWG évalué à 75 °C (167 ° F) ou plus. Ces exigences doivent être respectées afin d’éviter toute blessure et que l’appareil électroménager ne soit endommagé. Veuillez consulter un électricien qualifié en cas de doute.

• N’utilisez pas de rallonge ni de prise de courant portable pour connecter le lave-vaisselle à une alimentation électrique.

AVERTISSEMENT : Danger d’étouffement ! Assurez-vous que tous les emballages en plastique,

sacs, petits morceaux, etc. soient jetés en toute sécurité et hors de la portée des enfants.8

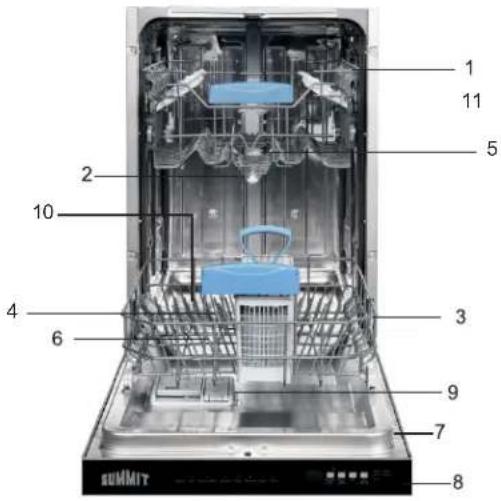

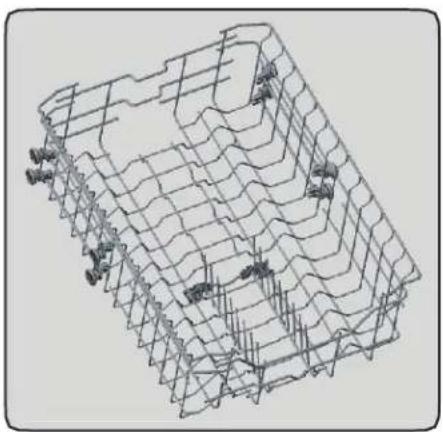

1. Panier supérieur avec étagères

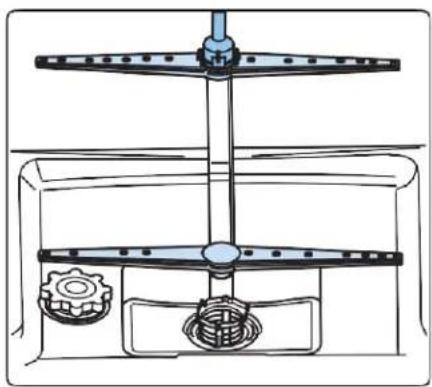

2. Bras gicleur supérieur

4. Bras gicleur inférieur

5. Buse supérieure (selon le modèle)

7. Plaque signalétique

8. Panneau de commande

9. Distributeur de détergent et de produit de rinçage

10. Distributeur de sel (selon le modèle)

11. Loquet du rail du panier supérieur

12. Unité de séchage : Ce système offre de

meilleures performances de séchage pour votre vaisselle.

1100 (W) AVIS : Nous nous efforçons continuellement d’améliorer nos produits, nous pouvons donc modifier nos spécifications et notre conception sans préavis. Cet appareil électroménager est conforme aux directives suivantes : Directive UL 749 relative aux lave-vaisselles à usage domestique.

AVANT D’UTILISER L’APPAREIL ÉLECTROMÉNAGER Préparation du lave-vaisselle pour la première utilisation

• Assurez-vous que les spécifications d’électricité et de l’eau d’alimentation correspondent aux valeurs indiquées dans les instructions d’installation de l’appareil électroménager.

Ouvrez la porte du lave-vaisselle.

Retirez tout le matériel d’emballage à l’intérieur de l’appareil électroménager.

Réglez le niveau de l’adoucisseur d’eau. (Voir : LE CHAPITRE SUR LE RÉGLAGE DE L’ADOUCISSEUR D’EAU, selon le modèle).

Réglez le dosage du liquide de rinçage (voir : LE CHAPITRE SUR LE REMPLISSAGE DU LIQUIDE DE

• Remplissez le réservoir de sel (voir : LE CHAPITRE SUR LE REMPLISSAGE DU DISTRIBUTEUR DE SEL POUR LE LAVE-VAISSELE, selon le modèle).

Remplissez le compartiment de produit de rinçage. (Voir : LE CHAPITRE SUR LE REMPLISSAGE DU

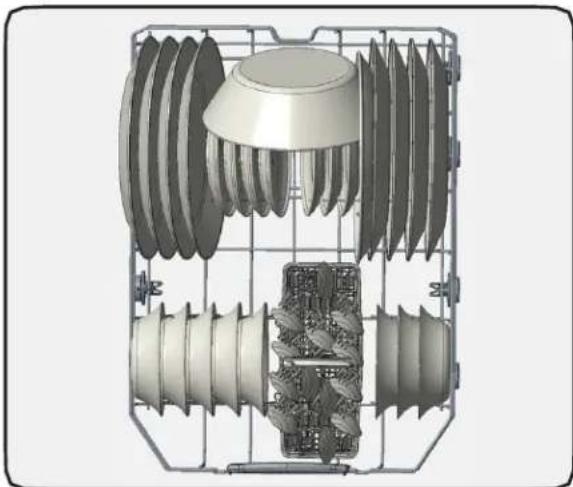

Placez la vaisselle conformément aux instructions indiquées dans le manuel d’utilisation.

• Mettez une quantité suffisante de détergent dans le distributeur de détergent. (Voir : LE CHAPITRE SUR LE REMPLISSAGE DU DÉTERGENT).

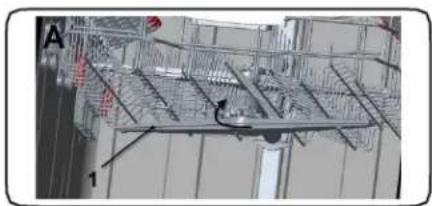

Assurez-vous que la turbine du haut et du bas tourne librement.

Sélectionnez le programme en fonction de la quantité de saleté (voir : LE CHAPITRE CONTENANT LE TABLEU DES PROGRAMMES).

• Fermez la porte du lave-vaisselle. (Poussez les paniers vers l’intérieur. Ensuite, soulevez la porte vers le haut et poussez-la jusqu’à ce qu’elle s’enclenche). MISE EN GARDE : Assurez-vous que votre main ne soit pas coincée ou écrasée entre la porte et l’appareil électroménager afin d’éviter toute blessure

AVERTISSEMENT : Toutes les fonctions sont automatiquement interrompues si vous ouvrez la

porte pendant que l’appareil fonctionne MISE EN GARDE : Il peut y avoir une fuite de vapeur chaude lorsque vous ouvrez la porte de l’appareil électroménager. Faites attention de ne pas vous blesser.

Réglage de l’Adoucisseur d’Eau (selon le modèle)

Le lave-vaisselle a besoin d’eau douce pour effectuer un nettoyage correct. L’eau dure entraîne une accumulation de dépôts de calcium sur la vaisselle et dans le lave-vaisselle. Le lave- vaisselle dispose d’un système spécial d’adoucissement de l’eau pour éliminer la dureté de l’eau du robinet. Le réglage correct de ce système augmentera l’efficacité du lavage.

L’eau ayant un niveau de dureté supérieur à 9 °f (dureté de l’eau française) doit être adoucie.

Si le niveau de dureté de l’eau que vous utilisez est supérieur à 9 °f (norme française pour la dureté de l’eau) ou si vous utilisez de l’eau de puits, il est recommandé d’utiliser des filtres et des appareils de purification de l’eau.

Le lave-vaisselle est programmé au niveau du réglage d’usine 1 (inactivé) de la dureté de l’eau. Si ce réglage correspond à la dureté de votre eau, vous n’avez rien d’autre à faire.

Le lave-vaisselle doit être programmé pour la dureté de l’eau de votre région.

Pour connaître le niveau de dureté de l’eau de votre région, contactez le service des eaux local ou déterminez le niveau de dureté de l’eau à l’aide de la bandelette de test fournie.

AVERTISSEMENT : Si vous déménagez dans un endroit différent, le niveau de dureté de

l’eau sera peut-être différent. Il est essentiel de régler à nouveau la dureté de l’eau afin d’obtenir une qualité de lavage optimale.Bandelette de test (pour les modèles avec adoucisseur d’eau) La qualité du lavage du lave-vaisselle dépend de la douceur de l’eau du robinet. À cet effet, votre machine est équipée d’un système qui réduit la dureté de l’alimentation en eau principale. Ainsi, l’efficacité du lavage augmente lorsque le système est correctement réglé. Pour connaître le niveau de dureté de l’eau dans votre région, contactez le service local d’approvisionnement en eau ou déterminez-le par vous-même à l’aide de la bandelette d’analyse (si disponible). Suivez les étapes indiquées sur le dessin pour utiliser la bandelette de test.

Courir l'eau à travers le tapotez (1min.)

Courir l'eau à travers le tapotez (1min.)

Réglez le niveau de dureté de votre machine.

AVERTISSEMENT : Si l’eau utilisée provient d’un puits ou possède un niveau de dureté

supérieur à 9 °F, nous vous recommandons d’utiliser un filtre ou des dispositifs de raffinement. Tableau de Dureté de l’Eau Niveau Allemand °dH Français °f Anglais Britannique °E Indicateur

0-5 0-9 0-6 L1 apparaît à l'écran.

6-11 10-20 7-14 L2 apparaît à l'écran.

12-17 21-30 15-21 L3 apparaît à l'écran.

18-22 31-40 22-28 L4 apparaît à l'écran.

23-31 41-55 29-39 L5apparaît à l'écran.

35-50 56-90 40-63 L6 apparaît à l'écran. Réglez la dureté de l’eau de votre lave-vaisselle en fonction du niveau spécifié sur la bandelette de test (si disponible). REMARQUE : Le niveau de dureté est réglé sur le niveau 1 en usine. REMARQUE : Si vous n’utilisez que des produits combinés dans votre lave-vaisselle, vous pouvez modifier le niveau d’adoucissant. Indicateur de sel Veuillez vérifier l’indicateur de sel sur le panneau de commande pour voir s’il y a une quantité adéquate de sel adoucissant dans le lave-vaisselle ou non. Vous devez remplir le réservoir de sel avec du sel chaque fois que l’indicateur d’avertissement de sel apparaît sur le panneau de commande de votre machine. Pour modifier le niveau de sel, suivez les étapes ci-dessous :

1. Ouvrez la porte de la machine,

2. Appuyez et maintenez enfoncée la touche "Départ/Pause + Marche/Arrêt" pendant 3

3. Immédiatement après que "--" s'affiche à l'écran et que la machine donne un

avertissement sonore, relâchez la touche "Départ/Pause + Marche/Arrêt", appuyez et maintenez la touche "Sélection de programme + Annuler" jusqu'à ce que "SL" soit représenté sur l'affichage. La machine affichera le dernier réglage,

4. La quantité de sel est ajustée en appuyant sur la touche "Program Selection + Cancel",

5. Après le réglage, éteignez (en appuyant sur la touche Départ/Pause + Marche/Arrêt) le

machine pour enregistrer la quantité de sel sélectionnée.

Remplissage du distributeur de sel du lave-vaisselle) (selon le modèle).

AVERTISSEMENT : Les sels culinaires et de table ne se dissolvent pas facilement dans l’eau,

l’utilisation de ce type de sels endommagera le système d’adoucisseur d’eau du lave-vaisselle. REMARQUE : Le lave-vaisselle ne peut être utilisé qu’avec du sel spécialement conçu pour adoucir l’eau du lave-vaisselle. N’utilisez pas de gros sel ni de sel fin facilement soluble. L’utilisation de tout autre type de sel peut endommager le lave-vaisselle. Le fabricant n’est pas responsable des dommages résultant de l’utilisation du mauvais type de sel

AVERTISSEMENT : Le détergent pour lave-vaisselle endommagera l’assemblage de

l’adoucisseur. Ne remplissez pas le réservoir de sel avec du détergent pour lave-vaisselle.

AVERTISSEMENT : Si l’eau de votre région est très douce et constamment inférieure à 9 °f

(dureté de l’eau française), vous n’avez pas besoin d’ajouter du sel dans le lave-vaisselle.

Pour ajouter du sel adoucissant, retirez d’abord le panier inférieur et ouvrez le bouchon du compartiment à sel en le tournant dans le sens inverse des aiguilles d’une montre. (fig 1 et 2)

Veuillez d’abord remplir le compartiment avec compartiment avec 1 kg de sel et d’eau (fig 3) jusqu’au niveau du débordement. Si vous disposez d’un entonnoir, utilisez-le (fig 4) pour remplir le compartiment.

Remettez le bouchon et fermez-le.

AVERTISSEMENT : Si le voyant du sel s’allume pendant un programme, vous devez attendre la fin

du programme pour remplir le réservoir de sel avec du sel pour lave-vaisselle. Une fois le réservoir de sel rempli, l’indicateur de remplissage peut encore être allumé si la concentration de sel n’a pas encore atteint le niveau correct. Il s’éteint lorsque la concentration correcte est atteinte. REMARQUE : L’indicateur de remplissage de sel s’éteint si vous avez programmé le lave-vaisselle pour qu’il fonctionne avec une dureté d’eau inférieure à 9 °f.

Utilisation du détergent

AVERTISSEMENT : Utilisez un détergent spécialement conçu pour utilisation

dans les lave-vaisselles domestiques.

• Vous pouvez vous procurer des détergents en poudre, en gel et en pastilles conçus pour les lave-vaisselles domestiques dans n’importe quel magasin.

• Assurez-vous de placer le détergent dans son compartiment avant de démarrer la machine.

• Ajoutez le détergent approprié pour le programme sélectionné pour assurer les meilleures performances du lave-vaisselle. Utilisez moins de détergent si la vaisselle n’est que légèrement sale. L’utilisation de trop de détergent peut laisser un film sur la vaisselle et dans le lave-vaisselle, ce qui peut entraîner une mauvaise qualité du lavage. N’utilisez pas de pastilles de détergent pour des cycles de lavage courts. La pastille peut ne pas se dissoudre complètement, et des résidus de détergent peuvent se déposer sur la vaisselle entraînant un lavage de mauvaise qualité. REMARQUE : La quantité de détergent nécessaire dépend du cycle, de la quantité de vaisselle et du niveau de saleté de la vaisselle. L’ajout de trop de détergent dans de l’eau douce peut provoquer la corrosion du verre et le détergent peut ne pas se dissoudre dans l’eau.

AVERTISSEMENT : N’utilisez pas trop de détergent si l’eau est douce.

AVERTISSEMENT : Conservez votre détergent dans un endroit frais et sec et hors de

portée des enfants. Référez-vous aux instructions du fabricant du détergent pour plus d’informations.

AVERTISSEMENT : Les pastilles de détergent ne se dissolvent pas complètement lors

de l’utilisation des programmes courts. Nous vous recommandons d’utiliser des pastilles avec des programmes longs afin d’éviter que des résidus de détergent ne restent sur la vaisselle.

AVERTISSEMENT : N’utilisez pas de détergent dans le cycle de rinçage (selon le

modèle). Si vous ne connaissez pas la dureté de votre eau, utilisez 15 ml/3 c. à café de détergent. Augmentez la quantité de détergent si vous voyez des marques d’eau blanche, en particulier sur les verres. Pour de plus amples informations sur le type de détergent à utiliser, contactez directement les fabricants de détergent. Assurez-vous que le distributeur de détergent soit vide à la fin Remplissage du détergent REMARQUE : Le distributeur doit être rempli juste avant le début de chaque programme.

1. Appuyez sur le loquet pour ouvrir le réservoir de détergent

comme indiqué sur l'image (fig. 1).

2. Versez/mettez le détergent dans le distributeur (fig. 2).

3. Le réservoir de détergent a des lignes de niveau à l'intérieur. Il

est possible de mesurer la bonne quantité de détergent à l'aide de ces lignes. Le récipient peut contenir 40 cm³ de détergent. Ouvrez le détergent pour lave-vaisselle et versez dans le plus grand compartiment, 25 cm³ si votre vaisselle est très sale ou 15 cm³ si elle est moins sale. Vous devrez peut-être ajouter plus de détergent dans votre machine, selon le degré de saleté et le niveau de dureté de l'eau dans votre région

4. Fermez le rabat du distributeur.

REMARQUE : Le volet est toujours ouvert à la fin d'un programme.

AVERTISSEMENT : Suivez les instructions sur l'emballage du

détergent lorsque vous utilisez un détergent liquide pour lave-vaisselle, un détergent en poudre concentré ou un détergent en tablette.

AVERTISSEMENT : les quantités peuvent varier si vous utilisez une poudre liquide ou

concentrée détergent. Les détergents en tablette doivent être placés dans un contenant de détergent.

AVERTISSEMENT : des écarts sont possibles en fonction de la saleté de la vaisselle et la

dureté de l’eau dans votre région.

AVERTISSEMENT : utilisez uniquement la quantité appropriée de détergent. L’utilisation

continue de trop de détergent peut endommager la machine. Utilisation de détergents combinés Les détergents peuvent également se présenter sous un format combiné ; ils peuvent être appelés "2-en-1" ou "3-en-1" selon la quantité d'ingrédients que le fabricant souhaite inclure. Les détergents 2 en 1 contiennent un détergent + du sel ou un produit de rinçage. Lors de l’utilisation des détergents 2 en 1, il faut observer les fonctions de la tablette. Les autres détergents en tablette ont également du détergent + du produit de rinçage +du sel + diverses fonctions supplémentaires. En général, les détergents combinés produisent des résultats satisfaisants dans certaines conditions. Ces détergents contiennent un agent de rinçage et/ou du sel en quantités prédéfinies. Éléments à prendre en compte lors de l’utilisation de ce type de produits :

• Assurez-vous toujours de vérifier les spécifications du produit que vous utiliserez ou s’il s’agit ou non d’un produit combiné.

• Assurez-vous que le détergent utilisé convienne à la dureté de l’eau où le lave-vaisselle est utilisé.

• Respectez les instructions indiquées sur les emballages lors de l’utilisation de tels produits.

• Si ces détergents se présentent sous forme de pastilles, ne les mettez jamais dans la partie intérieure ou dans le panier à couvrir du lave-vaisselle. Mettez toujours les tablettes dans le compartiment à détergent du distributeur de détergent. Ils produisent de bons résultats pour certains types d’utilisation uniquement. Si vous utilisez ce type de détergents, vous devez contacter le fabricant et vous renseigner sur les conditions d’utilisation.

• Lorsque les conditions d’utilisation de tels produits et les réglages du lave-vaisselle sont appropriés, ils garantissent des économies de consommation de sel et/ou de produit de rinçage.

• Contactez les fabricants de détergents si vous n’obtenez pas de bons résultats de lavage (si votre vaisselle reste calcaire et humide) après avoir utilisé des détergents 2 en 1 ou 3 en 1. L’étendue de la garantie du lave-vaisselle ne couvre pas les réclamations dues à l’utilisation de ce type de détergents. Utilisation recommandée : Pour obtenir de meilleurs résultats lors de l’utilisation de détergents mixtes, ajoutez du sel et le produit de rinçage dans votre lave-vaisselle et ajustez le degré de dureté de l’eau et le degré de rinçage au niveau le plus bas. MISE EN GARDE : La solubilité des détergents en pastilles produits par différentes sociétés peut varier en fonction de la température et de la durée du lavage. Par conséquent, il n’est pas recommandé d’utiliser de tels détergents pour les programmes courts. Il est plus approprié d’utiliser des détergents en poudre pour de tels programmes.

n cas de problème non rencontré auparavant et résultant de l’utilisation de ce type de détergents, veuillez contacter directement les fabricants de détergents. Lors de l'utilisation de détergents combinés :

• Remplissez les compartiments à sel et à produit de rinçage.

• Réglez le réglage de la dureté de l'eau sur la position la plus élevée et effectuez un lavage à vide.

• Ajustez le niveau de dureté de l'eau.

• Effectuez le réglage du produit de rinçage approprié.14

La température de l'eau De l'eau chaude est nécessaire pour de meilleurs résultats de lavage et de séchage. L'eau entrant dans le lave-vaisselle doit être d'au moins 120°F (49°C) pour donner des résultats satisfaisants. Pour vérifier la température de l'eau entrant dans le lave-vaisselle :

• Ouvrez le robinet d'eau chaude le plus proche du lave-vaisselle pendant plusieurs minutes pour éliminer l'eau froide des tuyaux.
• Tenez un bonbon ou un thermomètre à viande dans le jet d'eau pour vérifier la température.

• Si la température est inférieure à 120 °F (49 °C), demandez à un technicien qualifié d'augmenter le réglage du thermostat du chauffe-eau. Utilisation du produit de rinçage Le produit de rinçage fait briller la vaisselle et l'aide à sécher sans tacher. Un produit de rinçage est nécessaire pour les ustensiles sans taches et les verres transparents.
• N'utilisez que du liquide de rinçage pour lave-vaisselle domestique.
• Remplir le réservoir de produit de rinçage avec du détergent endommagera le réservoir. Versez uniquement du produit de rinçage formulé pour les lave-vaisselles résidentiels dans le réservoir. REMARQUE : Lorsque le voyant « Rinse-Aid » s'allume, le réservoir de produit de rinçage contient suffisamment de produit de rinçage pour 2 à 3 programmes uniquement. Lors de l'utilisation de détergents "Tab", aucun produit de rinçage n'est nécessaire. Remplissage du produit de rinçage et réglage

1. Pour remplir le compartiment de produit de rinçage,

ouvrez le bouchon du compartiment de produit de rinçage (Fig.A) 2. Remplissez le compartiment de produit de rinçage jusqu'au niveau MAX, puis fermez le bouchon. Veillez à ne pas trop remplir le compartiment du produit de rinçage et essuyez tout déversement.

3. Fermez le capuchon jusqu'à ce qu'il s'enclenche. Sinon,

de l'eau peut pénétrer dans le réservoir de produit de rinçage pendant un programme.

Fig. A Pour modifier le niveau de produit de rinçage, suivez les étapes ci-dessous avant de mettre la machine en marche :

1. Ouvrez la porte de la machine,

2. Appuyez et maintenez enfoncée la touche "Départ/Pause + Marche/Arrêt" pendant 3 secondes,

3. Immédiatement après que "--" s'affiche à l'écran et que la machine émette un avertissement

sonore, relâchez "Départ/Pause". + Marche/Arrêt", appuyez et maintenez enfoncée la touche "Sélection de programme + Annuler" jusqu'à ce que "rA" soit représenté sur l'écran. La machine affichera le dernier réglage,

4. La quantité de liquide de rinçage est ajustée en appuyant sur la touche "Program Selection +

5. Après le réglage, éteignez (en appuyant sur la touche Départ/Pause + Marche/Arrêt) la machine

pour enregistrer la quantité de liquide de rinçage sélectionnée. (en appuyant sur la touche Départ/ Pause + Marche/Arrêt) la machine pour enregistrer quantité de produit de rinçage sélectionnée. REMARQUE : Si la vaisselle ne sèche pas correctement, est tachée ou s'il y a une augmentation du niveau de taches bleues sur votre vaisselle, diminuez le niveau de liquide de rinçage.15

Niveau Dose d'azurant Indicateur

Rinçage - aide non distribuée r1 s'affiche à l'écran.

1 dose est distribuée r2 s'affiche à l'écran.

2 doses sont distribuées r3 s'affiche à l'écran.

3 doses sont distribuées r4 s'affiche à l'écran.

4 doses sont distribuées r5 s'affiche à l'écran.16

• Si vous placez correctement la vaisselle dans le lave-vaisselle, vous l’utiliserez au mieux en termes de consommation d’énergie, de qualité de lavage et de séchage.

• Vous pouvez charger dans le panier inférieur des articles ronds et profonds tels que des casseroles à longues poignées, des couvercles de casseroles, des assiettes, des assiettes à salade, des couverts. Le panier supérieur a été conçu pour les assiettes à dessert, les saladiers, les tasses et les verres. Lorsque vous placez des verres à pied longs et des gobelets, appuyez-les contre le bord du panier, le support ou le support de verre et non contre d’autres vaisselles. N’appuyez pas de longs verres les uns contre les autres car ils ne seront pas stables et pourront être endommagés. Il est plus approprié de placer les parties fines et étroites dans les sections médianes des paniers. Vous pouvez placer des cuillères parmi les autres couverts afin d’éviter qu’elles ne collent les unes aux autres.

• Il est recommandé d’utiliser la grille à couverts afin d’obtenir la meilleure qualité de lavage. Afin d’éviter d’éventuelles blessures, placez toujours des articles ayant un long manche et les articles pointus comme les fourchettes de service ou les couteaux à pain, etc. en plaçant leurs pointes vers le bas ou horizontalement, sur les paniers.

AVERTISSEMENT : Placez votre vaisselle dans votre lave-vaisselle de sorte qu’elle n’empêche pas les bras

pulvérisateurs supérieurs et inférieurs de tourner. REMARQUE : Placez tous les articles volumineux et très sales dans le panier inférieur.

AVERTISSEMENT : Ne mettez pas d’articles susceptibles d’absorber de l’eau (éponges, torchons)

dans le lave-vaisselle. REMARQUE : Placez tous les récipients tels que les tasses, les verres et les casseroles dans le lave- vaisselle avec l’ouverture vers le bas (afin que l’eau ne puisse pas s’accumuler). REMARQUE : La vaisselle et les couverts ne doivent pas être placés les uns au-dessus des autres. REMARQUE : Ne surchargez pas votre lave-vaisselle et veuillez respecter les instructions du fabricant concernant la vaisselle pouvant être lavée dans un lave-vaisselle. Ce n’est qu’avec de la vaisselle appropriée (voir la section 5) que vous obtiendrez les meilleurs résultats de lavage avec une consommation d’énergie raisonnable. L’eau à haute température et le détergent pour lave-vaisselle peuvent former une synthèse chimique qui peut endommager certains articles.

AVERTISSEMENT : Faites preuve de prudence lors du chargement et du déchargement d’objets

pointus. Chargez les couteaux tranchants avec les poignées vers le haut pour réduire le risque de blessures corporelles. Suivez les étapes ci-dessous avant de charger le lave-vaisselle.

Retirez les restes de nourriture de lavaisselle.

Chargez le lave-vaisselle. REMARQUE : Toutes les fonctionssont automatiquement interrompues si vous ouvrez la porte pendant que l’appareil fonctionne Les fonctions continueront de fonctionner une fois la porte fermée.17

Panier supérieur Chargez le panier supérieur avec des assiettes à dessert, des tasses, des verres, etc.

Modèle de chargement du panier supérieur pour 8 couverts Panier inférieur Vous pouvez charger dans le panier inférieur des articles ronds et profonds, tels que des casseroles à long manche, des couvercles de casseroles, des assiettes, des assiettes à salade, des ensembles de couverts. Le panier inférieur ne doit pas être utilisé pour de petits objets tels que des tasses, des verres à vin.

Modèles de chargement du panier inférieur pour 8 couverts.18

AVERTISSEMENT : Les grands couteaux et autres ustensiles avec des pointes et des bords

tranchants doivent être placés horizontalement dans le panier supérieur en raison du risque de blessure. Les autres petits couteaux et ustensiles tranchants doivent être placés avec le côté tranchant vers le bas dans le panier à couverts.

REMARQUE : Assurez-vous que les gros articles n'interfèrent pas avec la rotation des bras gicleurs et n'empêchent pas le distributeur de détergent de s'ouvrir. Chargement du pa nier à couverts (selon le modèle)

AVERTISSEMENT : Les couverts tranchants

peuvent avoir changé de position pendant le lavage et peuvent également être mouillés et glissants. Retirez-les soigneusement afin d’éviter toute blessure. REMARQUE : Les petits articles doivent donc être placés dans le plateau à couverts ou le panier à couverts (selon le modèle). Parce que les petits objets peuvent tomber à travers les supports des paniers.

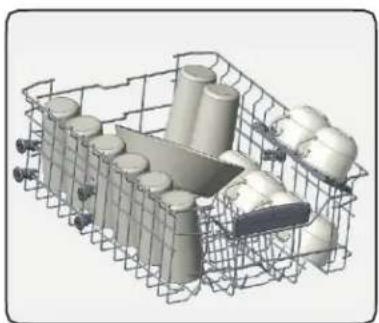

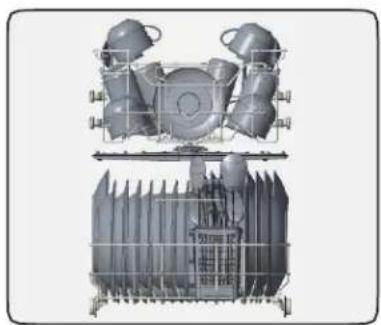

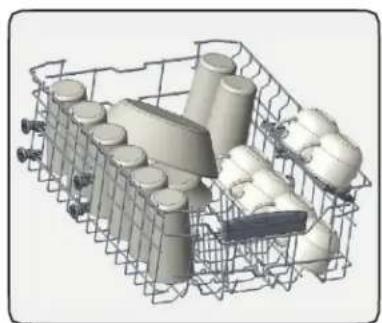

Chargements incorrects Un chargement incorrect peut entraîner de mauvaises performances de lavage et de séchage. Veuillez suivre les recommandations du fabricant pour obtenir un bon résultat.

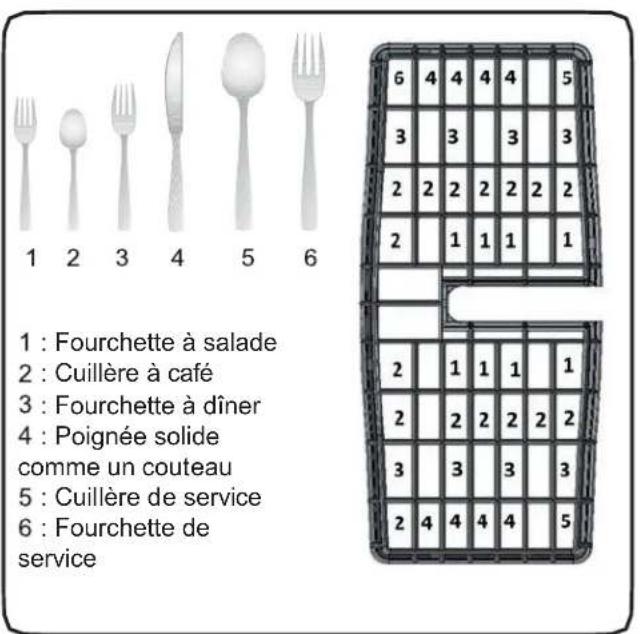

: Fourchette à salade : Cuillère à café : Fourchette à dîner : Poignée solide comme un couteau : Cuillère de service : Fourchette de service19

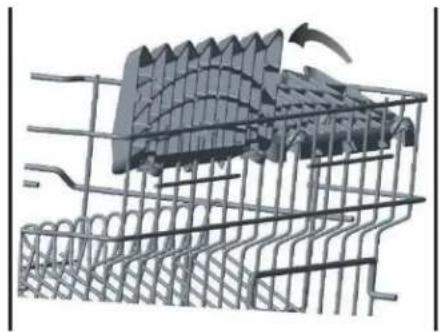

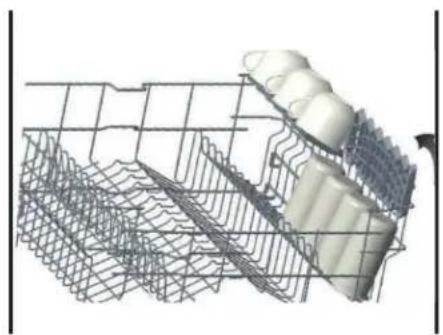

Panier supérieur réglable

• Ces racks sont conçus pour augmenter la capacité du rack supérieur. Vous pouvez placer vos tasses et verres sur ces supports. Grâce à la fonction réglable des étagères, vous pouvez placer des verres de différentes tailles sous les étagères.

• Des entretoises de réglage en hauteur montées sur le panier permettent d'utiliser les racks dans 2 positions différentes.

• Vous pouvez également placer de longs couteaux, fourchettes et cuillères sur ces supports horizontalement pour vous assurer qu'ils ne bloquent pas le mouvement des bras gicleurs. Le fil horizontal du panier supérieur, situé sur le panier supérieur, vous permet de placer vos assiettes et bols là où vous le souhaitez. Vous pouvez également laver les ustensiles de cuisine tels que les casseroles et les poêles en fermant le fil horizontal. REMARQUE : Amener les fils en position horizontale en les tenant par les pointes peut les faire plier. Par conséquent, il conviendra d'amener les fils du milieu en position horizontale ou verticale en les tenant de leurs tiges et en les poussant.

• Le mécanisme de réglage de la hauteur du panier sur le panier supérieur de votre machine est conçu pour vous permettre de régler la hauteur de votre panier supérieur vers le haut ou vers le bas, sans le retirer de votre machine lorsqu'il est plein, et de créer de grands espaces dans la zone supérieure ou inférieure de votre machine, au besoin.

• Le panier de votre machine est réglé en position haute dans les réglages d'usine. Afin de soulever votre panier, tenez-le des deux côtés et tirez-le vers le haut. Pour l'abaisser, tenez-le à nouveau des deux côtés et laissez-le.

REMARQUE : Assurez-vous que les deux leviers s'enclenchent dans la même position de hauteur.20

Réglage de la hauteur (selon le modèle) Quand le panier est vide Sur certains modèles, le réglage de la hauteur du panier supérieur peut être modifié à l'aide des roues, qui sont présentes à deux niveaux de hauteur.

ATTENTION : Assurez-vous que le rack est vide. La modification du réglage de la hauteur alors que le panier contient de la vaisselle peut entraîner le délogement du contenu, causant des blessures ou endommageant la vaisselle.

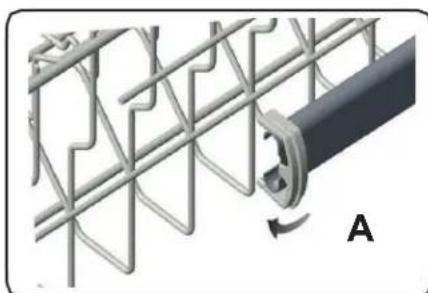

1. Libérez les loquets des rails droit et gauche du panier

supérieur en les tournant vers l'extérieur (A).

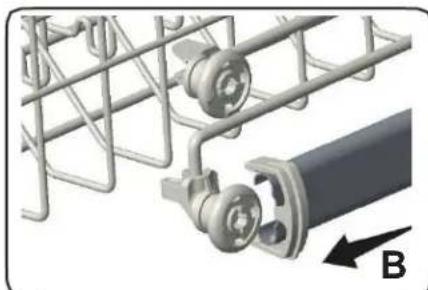

2. Retirez complètement le rack (B).

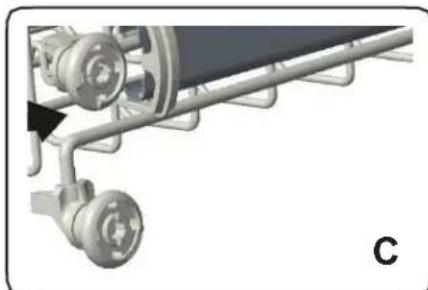

3. Replacez le rack dans les rails à la hauteur désirée (C).

4. Repoussez les loquets en position verrouillée.

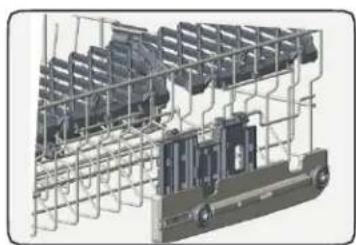

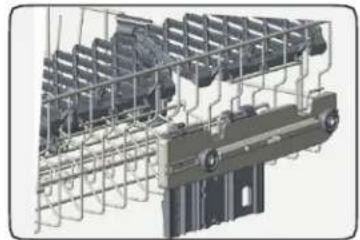

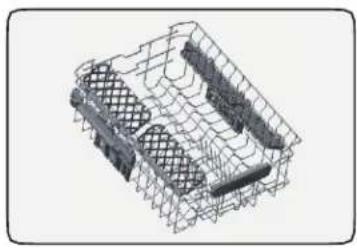

Lorsque le panier est rempli (selon le modèle) Le panier supérieur comprend un mécanisme qui permet de régler la hauteur du panier vers le haut (1) ou vers le bas (2) sans avoir à retirer le panier. Tenez le panier des deux côtés et tirez-le vers le haut ou poussez-le vers le bas, en vous assurant que les deux côtés du panier supérieur sont dans la même position.

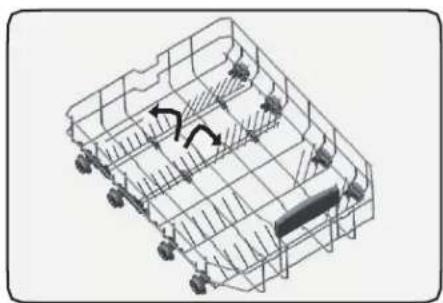

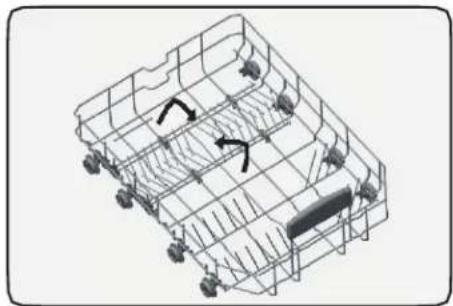

Bras repliables du panier inférieur Les bras pliants, composés de quatre parties situées sur le panier inférieur de votre machine, sont conçus pour vous permettre de placer plus facilement de gros objets, tels que des casseroles, des poêles, etc. Chaque partie peut être pliée séparément, ou toutes peuvent être pliées pour créer des espaces plus grands. Vous pouvez utiliser les grilles pliantes en les soulevant vers le haut, ou en les pliant.22

Programmes Durée (min)

Regular Sale 140 Programme standard pour une utilisation quotidienne, régulière ou typique pour laver complètement une charge de vaisselle normalement sale. Faire le ménage

Ce programme ajuste automatiquement la température et la quantité d'eau, la consommation d'énergie et la durée du programme. Faire le ménage

Convient pour la vaisselle très sale qui attend. Intensive

Convient pour la vaisselle très sale. Daily

Convient pour la vaisselle quotidienne normalement sale. Delicate

Convient à la vaisselle délicate peu sale. Super

Convient pour la vaisselle quotidienne normalement sale avec un programme plus rapide. Rinse

Convient pour rincer la vaisselle que vous prévoyez de laver plus tard.

REMARQUE : La durée du programme peut varier en fonction de la quantité de vaisselle, de la température de l'eau, de la température ambiante de la pièce et des fonctions supplémentaires sélectionnées. REMARQUE : L'étiquette de consommation d'énergie est basée sur le programme « Régulier ». Ce programme est le plus efficace en termes de consommation combinée d'énergie et d'eau pour nettoyer la vaisselle normalement sale.

• Utilisez uniquement de la lessive en poudre pour les programmes courts.

• Les programmes courts n'incluent pas le séchage.

• Pour faciliter le séchage, nous vous recommandons d'ouvrir légèrement la porte à la fin d'un cycle.23

2. Touche Marche/Arrêt + Départ/Pause

3. Sélection du programme + touche Annuler

4. Touche de temporisation

5. Touche d'options supplémentaires

6. je. Voyant d'option d'assainissement

iv. Voyant d'option haute température

v. Demi-charge - Panier supérieur

vi. Demi-charge - Panier inférieur

7. Indicateur de liquide de rinçage

Clés Touche Marche/Arrêt Cette touche sert de touche Marche/Arrêt si le bouton correspondant est maintenu enfoncé pendant 3 secondes. Sinon, elle peut être utilisée comme touche Départ/Pause. Il est utilisé pour allumer ou éteindre la machine. La machine s'allumera avec le programme régulier et le numéro et la durée du programme régulier apparaîtront à l'écran. Chacun des numéros de programme et la durée représenteront séquentiellement pendant 2 secondes sur l'affichage. En position Off, l'affichage s'éteindra. Touche Départ/Pause Il est utilisé pour démarrer ou mettre en pause un programme et des fonctions sélectionnés. Touche de sélection/annulation de programme Il est utilisé pour sélectionner le programme de lavage que vous avez déterminé à partir du tableau des programmes. La touche d'annulation est activée lorsque la touche de sélection de programme/ d'annulation est maintenue enfoncée pendant 3 secondes. Touche de temporisation Il faut appuyer dessus pour effectuer les réglages de temporisation. Touche Options Il est utilisé pour ajouter des fonctions auxiliaires au programme sélectionné. (1) (2) (3) (4)

(6)Préparation de l'appareil

1. Ouvrez la porte du lave-vaisselle.

2. Placez la vaisselle conformément aux instructions du manuel d'utilisation.

3. Assurez-vous que les turbines supérieure et inférieure tournent librement.

4. Mettez une quantité adéquate de détergent dans le distributeur de détergent.

5. Vérifiez si les indicateurs de sel et de produit de rinçage s'allument et ajoutez du sel et/ou du

produit de rinçage si nécessaire. Sélection du programme

1. Appuyez sur la touche Marche/Arrêt pour allumer votre machine. Notez que la porte du lave-

vaisselle est en position OUVERTE.

2. Reportez-vous au « Tableau des programmes » pour déterminer un programme de lavage adapté

3. Appuyez sur la touche de sélection de programme jusqu'à ce que le numéro du programme

sélectionné s'affiche à l'écran. Pour démarrer le programme sélectionné, la touche Départ/Pause doit être enfoncée et la porte du lave-vaisselle doit être fermée dans les 4 secondes après avoir appuyé sur la touche Départ/ Pause. Si la porte n'est pas fermée dans les 4 secondes, la machine ne démarre pas. Dans ce cas; pour démarrer le programme sélectionné, la porte doit être ouverte, la touche Départ/Pause doit être enfoncée et la porte doit être refermée dans les 4 secondes après avoir appuyé sur la touche Départ/Pause. Si la porte de la machine est ouverte lorsque la machine est en marche, la machine cesse de fonctionner. Si la porte est refermée dans les 4 secondes après l'ouverture de la porte, la machine continuera. Si la porte reste ouverte pendant plus de 4 secondes, la touche Départ/Pause doit être enfoncée et la porte du lave-vaisselle doit être fermée dans les 4 secondes après avoir appuyé sur la touche Départ/Pause. Fonctions auxiliaires Les programmes de lavage de votre lave-vaisselle sont conçus pour obtenir le meilleur effet de nettoyage, en tenant compte du type de salissure, du degré de salissure et des propriétés de la vaisselle à laver. Des fonctions auxiliaires sont fournies afin de vous permettre d'économiser du temps, de l'eau et de l'énergie et d'effectuer un lavage plus confortable avec des conditions qui vous sont propres.

i. Les fonctions auxiliaires peuvent entraîner des modifications de la durée du programme.

ii. Les fonctions auxiliaires ne conviennent pas à tous les programmes de lavage. L'indicateur de la

fonction auxiliaire qui n'est pas compatible avec le programme ne sera pas actif. En outre, la machine émet un avertissement sonore via un avertisseur sonore. La compatibilité des programmes et des options est indiquée dans la section « TABLEAU DES PROGRAMMES ET DES OPTIONS ». Pour ajouter une fonction auxiliaire au programme :

1. Sélectionnez le programme de lavage souhaité en appuyant sur la touche de sélection de

2. Dans le programme de lavage sélectionné, si la fonction auxiliaire est sélectionnée, l'indicateur

correspondant sera actif. Si vous appuyez à nouveau sur la touche Extra Function, l'indicateur correspondant d'une autre fonction auxiliaire sera actif.

3. La sélection de la fonction auxiliaire est annulée lorsque vous appuyez six fois sur la touche Extra

Function. Options de désinfection La fonction de désinfection augmente la température de l'eau lors du rinçage final.

i. À la fin d'une désinfection réussie, "--" s'affiche sur l'écran et l'indicateur de fin de

programme sera actif.

ii. Les programmes et les options disponibles sont indiqués sur le tableau des programmes

et les tableaux du tableau des options 24Options haute température Lorsque cette option est sélectionnée, la température de l'eau et le temps de lavage sont augmentés. Option ultra-rapide Sélectionnez l'option Extra Rapide pour réduire la durée d'un programme, permettant une consommation d'eau plus économique. Options extra sèches La machine modifie la température de l'eau à partir de la valeur décrite pour chaque programme différent et le séchage supplémentaire est effectué. Options de demi-charge Il sert à faire fonctionner la machine sans la charger complètement.

1. Chargez votre vaisselle dans la machine comme vous le souhaitez.

2. Allumez la machine avec la touche Marche/Arrêt.

3. Sélectionnez le programme souhaité et appuyez sur la touche Demi-charge. L'indicateur de demi-charge

s'allumera sur l'affichage.

4. Appuyez sur la touche Départ/Pause pour démarrer le programme sélectionné et fermer la porte de la

5. Avec la fonction Demi-charge, vous pouvez économiser de l'énergie tout en utilisant les paniers inférieur

et/ou supérieur de la machine. Programmation du temps de lavage Temporisateur Si un tarif d'électricité économique est appliqué dans votre région, vous pouvez utiliser la fonction Delay Timer pour laver votre vaisselle aux heures appropriées. Vous pouvez différer le démarrage du programme sélectionné jusqu'à 19 heures. La minuterie différée ne peut pas être réglée après le démarrage du programme.

1. Appuyez sur la touche de fonction Départ différé après avoir sélectionné le programme de

lavage et les autres fonctions auxiliaires.

2. Une fois que vous avez appuyé sur la touche Delay Timer, l'écran affiche « 1h » et l'écran

affiche alternativement le numéro de programme, la durée du programme et le temps de retard pendant 2 secondes.

3. Réglez l'heure souhaitée en appuyant sur la touche Delay Timer. Le temps augmentera par

incréments de 1 heure chaque fois que vous appuyez sur la touche.

4. Pour démarrer le programme sélectionné avec un délai, la touche Départ/Pause doit être

enfoncée et la porte du lave-vaisselle doit être fermée dans les 4 secondes. REMARQUE : L'utilisation de Delay Timer a un cas particulier. Supposons que vous ayez sélectionné un programme avec délai et appuyé sur la touche Départ/ Pause. Après un certain temps, vous avez ouvert la porte de la machine. Si la porte de la machine est fermée dans les 4 secondes, la machine se remet en marche pendant la durée de la temporisation. Si la porte n'est pas fermée dans les 4 secondes, la machine met le temporisateur en pause. Dans ce cas, pour poursuivre la temporisation, la porte doit être ouverte, la touche Départ/Pause doit être enfoncée et la porte doit être refermée dans les 4 secondes après avoir appuyé sur la touche Départ/Pause. Modification des paramètres lorsque le retardateur est activé Lorsque la fonction Départ différé est activée, vous ne pouvez pas modifier le programme de lavage, les fonctions auxiliaires ou la durée du délai. je. Le programme et les fonctions auxiliaires ne peuvent pas être réglés/modifiés après le démarrage du programme. 25Pour annuler la fonction Delay Timer :

1. Ouvrez la porte du lave-vaisselle

2. Appuyez et maintenez le programme

Touche Sélection + Annuler pendant 3 secondes

3. Lorsque la touche Sélection de programme + Annuler est enfoncée et maintenue enfoncée, « 1 »

apparaît sur l'affichage. A la fin du processus d'annulation, "--" apparaît sur l'affichage et le processus de temporisation est annulé.

i. Vous pouvez sélectionner et démarrer un nouveau programme après l'annulation de la fonction Delay

ii. La fonction de temporisation ne peut pas être réglée après le démarrage du programme.

Démarrage du programme Ouvrez la porte de votre machine. Sélectionnez le programme et les fonctions auxiliaires. La durée du programme et le numéro du programme s'afficheront alternativement à l'écran. Appuyez sur la touche "Départ/Pause + Marche/Arrêt". Fermez la porte dans les 4 secondes, le programme démarre. Si 4 secondes sont dépassées et que la porte est fermée, le programme ne démarre pas. Votre machine effectue un adoucissement de l'eau en fonction du niveau de dureté du modèle de l'alimentation en eau (selon modèle). Le temps restant affiché vers la fin dans certains programmes peut être différent du temps indiqué au début en raison de ce processus. La durée totale peut également changer pendant l'exécution du programme en fonction de la température ambiante où votre machine est installée, de la température de l'eau d'alimentation et de la quantité de vaisselle. Si la porte est ouverte alors que la machine est en marche, la machine passe en mode veille. Appuyez sur la touche Départ/Pause et fermez la porte de la machine dans les 4 secondes, puis le programme reprendra. Enfant (serrure à clé) Indisponible. Annulation du programme

1. Appuyez sur la touche Sélection de programme + Annuler pendant 3 secondes pour annuler le programme.

2. Après 3 secondes, "1" apparaîtra sur

l'affichage. Pendant quelques minutes, la machine effectuera les opérations nécessaires pour annuler le programme.

3. Selon l'étape à laquelle se trouvait le programme que vous avez annulé, il peut y avoir des résidus de

détergent ou de produit de rinçage dans la machine et/ou sur les pièces à laver. Indicateur de liquide de rinçage Veuillez vérifier l'indicateur de liquide de rinçage sur le panneau de commande pour voir s'il y a une quantité suffisante de liquide de rinçage dans le lave-vaisselle ou non. Vous devez remplir le réservoir de liquide de rinçage avec du liquide de rinçage chaque fois que l'indicateur d'avertissement de liquide de rinçage apparaît sur le panneau de commande de votre machine. Fin du programme L'indicateur de fin de programme s'allume en continu lorsque le programme de lavage est terminé.

1. Ouvrez la porte de la machine.

2. Appuyez sur la touche Départ/Pause + Marche/Arrêt pour éteindre votre machine.

3. Fermez le robinet.

4. Débranchez la machine de la prise.

i. Laissez votre vaisselle dans la machine pendant environ 15 minutes pour qu'elle refroidisse après le

lavage. Votre vaisselle sèchera en moins de temps si vous laissez la porte de votre machine entrouverte pendant cette période. Ce processus augmentera l'efficacité de séchage de votre machine.

Avertissement de coupure d'eau Si l'eau du réseau est coupée ou si le robinet d'arrivée d'eau est fermé, la machine ne peut pas aspirer d'eau et "FF" clignotera en continu sur l'écran. Tant que le problème persiste, le programme de lavage est arrêté et l'arrivée d'eau est contrôlée régulièrement par l'utilisateur. Si l'arrivée d'eau est prévue, la machine se prépare à démarrer un nouveau programme. Avertissement de débordement Si la machine aspire trop d'eau ou s'il y a une fuite au niveau de l'un des composants, la machine le détectera et "F1" clignotera sur l'écran. Tant que le débordement continue, l'algorithme de sécurité sera actif et tentera d'évacuer l'eau. Si le débordement s'arrête et que la sécurité est assurée, "F1" disparaîtra. Si « F1 » ne disparaît pas, il y a un défaut permanent. Dans ce cas, le service autorisé doit être contacté.

ENTRETIEN ET NETTOYAGE

ATTENTION : Avant de nettoyer ou d'effectuer l'entretien, éteignez l'appareil, débranchez l'alimentation électrique et fermez le robinet d'eau. Votre lave-vaisselle ne peut être réparé que par un agent de service agréé. N'essayez PAS de réparer votre machine à moins que ce ne soit recommandé par ce manuel ATTENTION : Toutes les surfaces sont sensibles aux rayures. Le contact avec des produits de nettoyage inappropriés peut altérer ou décolorer toutes les surfaces.

AVERTISSEMENT : Gardez le sol autour de votre lave-vaisselle propre et sec pour éviter toute

blessure possible. Pour garder votre lave-vaisselle propre, nous vous recommandons de vider et de laisser la porte ouverte pour permettre à l'air de circuler, si la machine reste inutilisée pendant une période prolongée.

• La porte du lave-vaisselle peut être endommagée par des nettoyants abrasifs, des tampons à récurer et des chiffons abrasifs. Le nettoyage de la machine à intervalles réguliers prolonge la durée de vie de la machine. De l'huile et du calcaire peuvent s'accumuler dans la section de lavage de la machine.

• En cas de cumul : o Remplissez le bac à lessive sans mettre de vaisselle dans la machine, sélectionnez un programme fonctionnant à haute température et démarrez la machine. En cas d'insuffisance, utiliser du matériel de nettoyage spécial disponible sur le marché. (Matériau de nettoyage produit spécialement pour les machines par les fabricants de détergents.)

• Nettoyer les joints de la porte de la machine : o Essuyez régulièrement les joints à l'aide d'un chiffon humide.

• Nettoyage de la machine : o Nettoyez les filtres et les bras gicleurs au moins une fois par mois. o Débranchez votre machine et coupez son alimentation en eau avant de commencer le nettoyage. o N'utilisez pas de matériaux durs pour nettoyer votre machine. Essuyez avec un produit de nettoyage fin et un chiffon humide. Filtres Vérifiez si des déchets alimentaires sont restés sur les filtres gros et fins. S’il reste des déchets alimentaires, retirez les filtres et nettoyez-les soigneusement sous le robinet d’eau. Micro filtre Gros Filtre c.Métal/Plastique28

Bras d’aspersion Assurez-vous que les trous des bras d’aspersion supérieur et inférieur ne soient pas obstrués. En cas de colmatage, retirez les bras d’aspersion et nettoyez-les sous l’eau. Vous pouvez retirer le bras d’aspersion inférieur en le tirant vers le haut, tandis que l’écrou du bras d’aspersion supérieur peut être retiré en tournant l’écrou vers la gauche. Assurez-vous que l’écrou soit parfaitement serré lors du remontage du bras d’aspersion supérieur.

Nettoyage des hélices Nettoyez les roues au moins une fois par semaine pour que la machine fonctionne efficacement. Turbine inférieure Vérifiez si les trous de la roue inférieure (1) sont bouchés. S'ils sont obstrués, retirez et nettoyez la roue. Tirez la roue inférieure vers le haut pour la retirer (A, B.)

Assurez-vous que les trous de la turbine supérieure 1 ne soient pas obstrués. S’ils sont obstrués, retirez et nettoyez la turbine. Tournez son écrou vers la gauche pour déplacer la turbine supérieure (A, B) Assurez-vous que l’écrou soit bien serré lors de l’installation de la turbine supérieure.29

• Tous les articles à placer dans le lave-vaisselle doivent pouvoir être lavés dans un lave-vaisselle.

• Seuls les plastiques portant une étiquette « peut être lavé dans un lave-vaisselle » ou toute étiquette équivalente, peuvent être lavés dans un lave-vaisselle. Les plastiques peuvent perdre leur forme ou leur couleur. Veuillez consulter le fabricant pour obtenir des recommandations.

• Les plats en bois ou composés de pièces en bois ne doivent pas être lavés dans un lave- vaisselle. Les températures élevées peuvent faire gonfler ou fissurer le bois.

• Les articles en argent ne portant pas d’étiquette « peut être lavé dans un lave-vaisselle» ne doivent pas être lavés dans un lave-vaisselle car les températures élevées et le détergent peuvent endommager l’argent. Veuillez consulter le fabricant pour obtenir des recommandations.

• Les articles en argent et les articles en acier inoxydable lavables dans un lave-vaisselle ne doivent pas entrer en contact, car l’argent pourrait se décolorer.

• La porcelaine et la verrerie avec des décorations et des ustensiles peints à la main peuvent perdre leur couleur et leurs motifs en raison des températures élevées. Les articles non décorés peuvent être lavés dans un lave-vaisselle. Veuillez consulter le fabricant pour obtenir des recommandations.

• L’aluminium lavé dans un lave-vaisselle peut devenir sombre en raison de la chaleur, du détergent utilisé ou même de certains minéraux dans votre eau.

• Ne lavez pas d’éponges ni de torchons dans le lave-vaisselle.

• Ne lavez aucun article en acrylique, en cuivre, en laiton, en étain, en fer, en bronze ou en étain.

• Les casseroles sans revêtement antiadhésif peuvent être nettoyées en toute sécurité dans le lave- vaisselle, mais certaines casseroles et poêles antiadhésives peuvent perdre leur revêtement antiadhésif.

• La vaisselle ou les couverts collés ne doivent pas être lavés dans un lave-vaisselle carles adhésifs qui relient des matériaux tels que le plastique, le bois, l’os, l’acier, le cuivre, l’étain, etc. peuvent se détacher. N’oubliez pas qu’en cas de doute sur tout aspect concernant les articles à laver au lave- vaisselle, suivez les instructions du fabricant des articles ou lavez les articles à la main.

AVERTISSEMENT : En cas de doute, lavez les articles à la main ou suivez les instructions du fabricant des

ustensiles, de la vaisselle, des verres ou des casseroles et poêles. Ne lavez pas d’articles souillés de cendre de cigarette, de cire de bougie, de vernis, de peintures ou de produits chimiques car ils peuvent endommager le lave- vaisselle.

AVERTISSEMENT : Videz d’abord le panier inférieur, puis le panier supérieur. Cela évitera que de

l’eau ne s’écoule du panier supérieur sur la vaisselle placée dans le panier inférieur.

AVERTISSEMENT : En général, il n’est pas conseillé d’ouvrir la porte pendant que le lave-vaisselle30

est en marche. Si la porte est ouverte, un dispositif de sécurité arrête le lave-vaisselle. Veuillez faire preuve de prudence lorsque vous ouvrez la porte immédiatement après le cycle, car de la vapeur peut s’échapper.DÉPANNAGE

Le programme ne démarre pas.

Votre lave-vaisselle n'est pas branché.

Branchez votre lave-vaisselle.

Votre lave-vaisselle n'est pas allumé.

Allumez le lave-vaisselle en appuyant sur la touche Marche/Arrêt.

Vérifiez votre disjoncteur.

Robinet d'entrée de l'eau fermé.

Ouvrez le robinet d'alimentation en eau.

La porte de votre lave-vaisselle est ouverte.

Fermez la porte du lave-vaisselle.

Le tuyau d'entrée d'eau et les filtres de l'appareil sont bouchés.

Vérifiez le tuyau d'arrivée d'eau et les filtres de l'appareil et assurez-vous qu'ils ne sont pas bouchés.

L'eau reste à l'intérieur de l'appareil.

Le tuyau d'évacuation de l'eau est bouché ou tordu.

Vérifiez le tuyau de vidange, puis nettoyez- le ou dépliez-le.

Les filtres sont encrassés.

Nettoyez les filtres.

Le programme n'est pas encore terminé.

Attendez la fin du programme.

L'appareil s'arrête durant le lavage.

Vérifiez l'alimentation secteur.

Panne d'alimentation en eau.

Vérifiez le robinet.

Si des bruits de secousses et de choc sont audibles durant l'opération de lavage.

Le bras de lavage touche la vaisselle dans le panier inférieur.

Déplacez ou retirez les objets qui bloquent le bras de lavage.

Des déchets alimentaires restent partiellement sur la vaisselle.

La vaisselle était mal placée, et l'eau pulvérisée n'a pas pu atteindre les plats concernés.

Ne surchargez pas les paniers.

Les plats s'appuient les uns contre les autres.

Placez les plats comme indiqué dans la section sur le chargement de votre lave- vaisselle.

Pas assez de détergent utilisé.

Utilisez la bonne quantité de détergent, comme indiqué dans le tableau des programmes.

Programme de lavage sélectionné incorrect.

Utilisez les informations dans le tableau des programmes pour sélectionner le programme le plus approprié.

Bras de lavage encrassé de restes de nourriture.

Nettoyez les trous dans les bras de lavage avec des objets minces.

Filtres ou pompe d'évacuation de l'eau encrassés, ou filtre mal placé.

Vérifiez que le tuyau de vidange et les filtres sont correctement installés.

Des taches blanchâtres restent sur la vaisselle.

Pas assez de détergent utilisé.

Utilisez la bonne quantité de détergent, comme indiqué dans le tableau des programmes. Dosage trop bas du liquide de rinçage et/ou de l'adoucisseur d'eau.

Augmentez le niveau de liquide de rinçage ou d'adoucisseur d'eau. Niveau de dureté de l'eau élevé.

Augmentez le niveau d'adoucisseur d'eau et ajoutez du sel. Le compartiment de sel n'est pas bien fermé. Vérifiez que le bouchon du compartiment de sel est bien fermé.

La vaisselle ne sèche pas. L'option de séchage n'est pas sélectionnée. Sélectionnez un programme avec une option de rinçage. Le dosage du liquide de rinçage est trop faible. Augmentez le réglage de dosage du liquide de rinçage.

Des taches de rouille se forment sur la vaisselle.

La qualité de l'acier inoxydable de la vaisselle n'est pas suffisante. Utilisez uniquement des ustensiles qui passent au lave-vaisselle. Haut niveau de sel dans l'eau de lavage. Ajustez le niveau de dureté de l'eau en utilisant le tableau de dureté de l'eau.

Le compartiment de sel n'est pas bien fermé. Vérifiez que le bouchon du compartiment de sel est bien fermé. Trop de sel déversé dans le lave- vaisselle lors du remplissage du sel.

Utilisez un entonnoir pendant le remplissage de sel dans le compartiment pour éviter les fuites. Mauvaise mise à la terre.

Consultez immédiatement un électricien qualifié. Du détergent reste dans le compartiment à détergent. Du détergent a été ajouté lorsque le compartiment à détergent était mouillé. Assurez-vous que le compartiment de détergent est sec avant utilisation.

Si votre appareil présente d'autres symptômes que ceux décrits ci-dessus, ou si vous avez vérifié tous les éléments répertoriés comme étant la cause et que le problème persiste, appelez le service à la clientèle Summit Appliance au 1-800-932-4267 ou www.summitappliance.com/support.

Panne du système d'arrivée d'eau Assurez-vous que le robinet d'arrivée d'eau soit ouvert et que l'eau coule. Démontez le tuyau d'arrivée du robinet et nettoyez le filtre du tuyau. Contactez un technicien si la panne persiste.

Panne du système de pression

Contactez un technicien.

Entrée d'eau continue

Fermez le robinet et contactez un technicien.

L’eau ne se vidange pas Le tuyau d'évacuation de l'eau et les filtres peuvent être obstrués. Annulez le programme. Contactez un technicien si le problème persiste. F8 Erreur au niveau du chauffage Contactez un technicien.

Débordement Débranchez le lave-vaisselle et fermez le robinet. Contactez un technicien. FE Carte électronique défectueuse Contactez un technicien. F7 Surchauffe Contactez un technicien. F9 Erreur de position du diviseur Contactez un technicien.

Capteur de chauffage défectueux Contactez un technicien. HI Panne haute tension Contactez un technicien.32

• Lorsque le lave-vaisselle n’est pas utilisé :

1. Débranchez la prise et fermez le robinet.

2. Laissez la porte légèrement ouverte pour éviter la formation d’odeurs.

Sélectionnez l’option de séchage pour éliminer les gouttelettes d’eau.

• Placez correctement la vaisselle dans le lave-vaisselle pour obtenir la meilleure consommation d’énergie et la meilleure qualité de lavage et de séchage. Veuillez consulter le tableau des programmes et des consommations pour obtenir de plus amples informations.

• Rincez la vaisselle sale avant de la mettre dans le lave- vaisselle. N’utilisez le programme de rinçage que lorsque cela est nécessaire.

• Ne placez pas le lave-vaisselle à proximité d’un réfrigérateur car il fonctionnera a des températures élevées.

• Si le lave-vaisselle est situé dans une zone où il y a un risque de gel, fermez le robinet, débranchez le tuyau d’arrivée du robinet et vidangez l’eau à l’intérieur du tuyau et du lave- vaisselle complètement.GARANTIE LIMITÉE

GARANTIE LIMITÉE D'UN AN

Dans les 48 États contigus des États-Unis, pendant un an à compter de la date d'achat, lorsque cet appareil est utilisé et entretenu conformément aux instructions jointes ou fournies avec le produit, le garant paiera les pièces spécifiées par l'usine et la main-d'œuvre pour corriger les défauts de matériaux. ou de fabrication. Le service doit être fourni par une entreprise de service désignée. En dehors des 48 états, toutes les pièces sont garanties un an contre les défauts de fabrication. Les pièces en plastique, les étagères et les armoires sont garanties pour être fabriquées selon des normes commercialement acceptables et ne sont pas couvertes contre les dommages pendant la manipulation ou la casse. ARTICLES LE GARANT NE PAYERA PAS :

1. Appels de service pour corriger l'installation de votre appareil, pour vous expliquer comment utiliser votre

appareil, pour remplacer ou réparer des fusibles ou pour corriger le câblage ou la plomberie.

2. Appels de service pour réparer ou remplacer les ampoules de l'appareil ou les étagères cassées. Les pièces

consommables (telles que les filtres) sont exclues de la couverture de la garantie.

3. Dommages résultant d'un accident, d'une altération, d'une mauvaise utilisation, d'un abus, d'un incendie,

d'une inondation, d'une catastrophe naturelle, d'une mauvaise installation, d'une installation non conforme aux codes électriques ou de plomberie, ou à l'utilisation de produits non approuvés par le garant.

4. Les pièces de rechange ou les coûts de main-d'œuvre pour les unités exploitées en dehors des

5. Les réparations de pièces ou de systèmes résultant de modifications non autorisées apportées à l'appareil.

AVERTISSEMENT : Ce produit peut vous exposer à des produits chimiques,

notamment le phtalate de diisononyle (DINP), reconnu par l'État de Californie pour causer le cancer. Pour plus d’informations, rendez-vous sur www.65Warnings.ca.gov
