Geo 83732 - Éclairage ELAN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Luminaire suspendu à DEL pour intérieur
Marque	Elan
Modèle	Geo 83732
Source lumineuse	DEL intégrée (non remplaçable)
Alimentation	120 V, 60 Hz, pilote DEL inclus
Installation	Sur boîte de sortie, câble de suspension réglable
Usage	Intérieur uniquement
Garantie	3 ans contre les vices de fabrication (pièces électriques)
Entretien	Chiffon doux et humide avec savon non abrasif ; ne pas utiliser de nettoyants pour vitres
Sécurité	Couper le courant avant toute intervention ; ne pas toucher la DEL chaude ; éviter de regarder directement la DEL
Longueur du câble	Réglable (sans indication de longueur max)
Matériaux	Métal et verre (pavillon)
Poids	Environ 1,5 kg (estimation)
Dimensions	Diamètre du pavillon : environ 30 cm (estimation)
Température ambiante	Entre -2,8°C et 35°C pour le fonctionnement normal
Pièces détachées disponibles	Support de fixation (XBAR83732), capuchons de connexion (WC001), vis, ancrages
Réparabilité	Pilote DEL non remplaçable par l'utilisateur ; pièces mécaniques disponibles
Normes	Conforme au Code national de l'électricité (CNE) et aux normes locales
Homologation	UL, CSA ou ETL (selon le pays)

FOIRE AUX QUESTIONS - Geo 83732 ELAN

Comment installer le luminaire Geo 83732 ?

Suivez les instructions d'assemblage fournies. Coupez d'abord le courant au disjoncteur. Fixez le support de fixation à la boîte de sortie, ajustez la longueur du câble à l'aide du raccord à compression, puis connectez les fils (noir à noir, blanc à blanc, et terre). Fixez le pavillon avec les vis fournies.

Puis-je utiliser ce luminaire à l'extérieur ?

Non, ce luminaire est réservé à un usage intérieur uniquement.

Comment régler la longueur du câble de suspension ?

Poussez vers le haut et maintenez le tube à ressort du raccord à compression (pièce C) pour libérer le câble, puis tirez ou poussez le câble à la longueur souhaitée. Relâchez le tube pour verrouiller.

Que faire si le luminaire ne s'allume pas ?

Vérifiez d'abord que le courant est rétabli. Assurez-vous que toutes les connexions électriques sont correctes (fil noir sous tension, fil blanc neutre). Si le problème persiste, contactez un électricien qualifié.

Puis-je remplacer la DEL moi-même ?

Non, la DEL est intégrée et non remplaçable. En cas de défaillance, le luminaire doit être remplacé sous garantie.

Comment nettoyer le luminaire ?

Utilisez un chiffon doux et humide avec un savon non abrasif. N'utilisez jamais de nettoyants pour vitres ou de produits agressifs. Les abat-jour en verre peuvent être nettoyés à la main avec de l'eau tiède et du savon doux ; ne les mettez pas au lave-vaisselle.

Quelle est la garantie du Geo 83732 ?

Elan offre une garantie de 3 ans contre les vices de matériaux et de fabrication à compter de la date d'achat. Elle couvre les composants électriques mais pas la main-d'œuvre de retrait ou d'installation.

Puis utiliser un variateur avec ce luminaire ?

Le manuel ne précise pas la compatibilité avec un variateur. Il est recommandé d'utiliser un variateur conçu pour les DEL si vous souhaitez graduer l'intensité, mais vérifiez auprès du fabricant.

Comment obtenir des pièces de rechange ?

Appelez le service clientèle au 1 855 226-7169 du lundi au vendredi, de 8 h à 16 h (HNE). Munissez-vous du numéro de pièce (ex. XBAR83732 pour le support de fixation).

Y a-t-il des précautions de sécurité importantes ?

Oui, coupez toujours le courant au disjoncteur avant toute manipulation. Ne touchez pas la DEL lorsqu'elle est allumée (elle chauffe). Évitez de regarder directement la DEL plus de quelques secondes. Tenez les enfants à distance.

MODE D'EMPLOI Geo 83732 ELAN

Numéro de série ____ Date d'achat ____

Des questions, des problèmes, des pièces manquantes? Avant de retourner l'article au détaillant, appelez notre service à la clientèle au 1 855 226-7169, entre 8 h et 16 h (HNE), du lundi au vendredi.

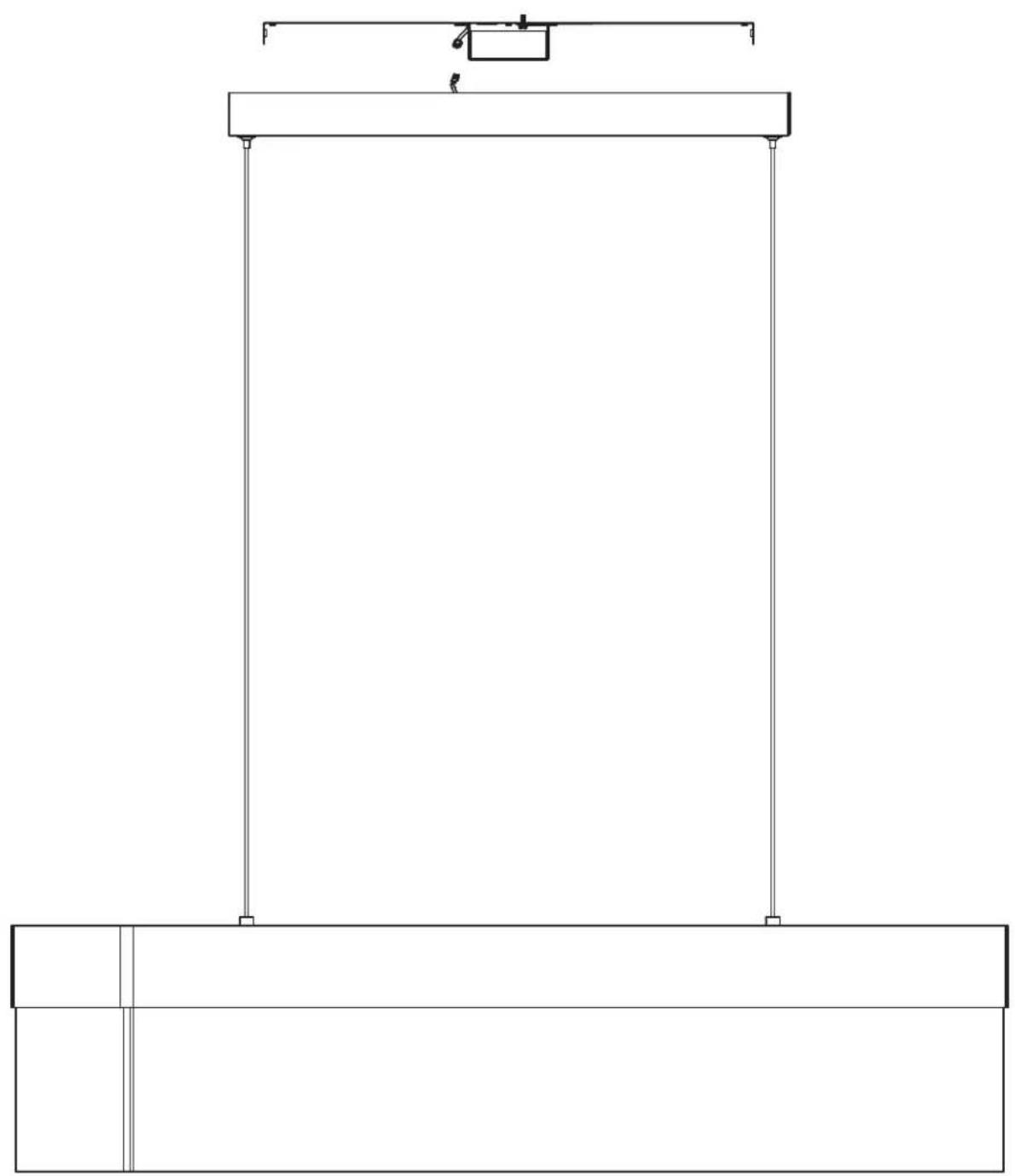

PIÈCE	DESCRIPTION	QUANTITÉ
A	Pavillon
B	Support de fixation 1
C	Raccord à compression 4
D	Câble
E	Ensemble		DEL
F	Connecteur du pilote 2

CONSIGNES DE SÉCURITÉ

Veuillez vous assurer de lire et de comprendre l'intégralité du présent guide avant d'assembler, d'utiliser ou d'installer ce produit.

AVERTISSEMENT

• IMPORTANT : Ne faites JAMAIS de travail sans couper l'électricité.
• Rendez-vous au coffre de fusibles principal ou au disjoncteur de votre demeure. Placez l'interrupteur principal en position d'arrêt (« OFF ») et dévissez le(s) fusible(s), ou placez en position d'arrêt (« OFF ») l'(les) interrupteur(s) des disjoncteurs qui alimentent le luminaire ou la pièce dans laquelle vous travaillez.
• Placez l'interrupteur mural en position d'arrêt (« OFF »). Si le luminaire à remplacer est doté d'un interrupteur ou à chaîne, placez-le en position d'arrêt « OFF ».
• Ne touchez pas de DEL chaude.
• Le rendement lumineux de la DEL est assez fort pour blesser les yeux. Il faut prendre des précautions pour éviter de regarder directement les DEL sans protéger les yeux pendant plus de quelques secondes.
• AVERTISSEMENT : En vertu de la proposition 65 de la Californie : Ce luminaire contient des produits chimiques reconnus par l'État de la Californie comme étant la cause de cancers, d'anomalies congénitales et d'autres problèmes liés aux fonctions reproductrices. Lavez-vous les mains après l'avoir manipulé.

MISE EN GARDE

• Prenez soin de lire et de comprendre toutes les instructions et illustrations avant de commencer l'assemblage et l'installation de ce luminaire.
• Si vous avez des doutes à propos de l'installation, ou si le luminaire ne fonctionne pas correctement, veuillez communiquer avec un électricien qualifié.
• Toutes les pièces doivent être utilisées tel qu'il est indiqué dans ces instructions. Ne remplacez pas les pièces, n'en laissez pas de côté et ne les utilisez pas si elles sont usées ou brisées. Le non-respect de ces instructions peut annuler l'homologation UL, la certification CSA et/ou l'homologation ETL de ce luminaire.
• Ce luminaire est pour une installation conformément au Code national de l'électricité (CNE) et toutes les spécifications locales du code.
• Ce luminaire est réservé à une utilisation intérieure.
• Utilisez SEULEMENT le pilote de DEL fourni pour alimenter le luminaire.
• Le câble du pilote ne doit pas être utilisé à travers ni caché derrière les murs, les planchers ou les plafonds.

Avant de commencer l'assemblage du produit, assurez-vous que toutes les pièces sont présentes. Comparez les pièces avec la liste du contenu de l'emballage et la liste de la quincaillerie. En cas de pièces manquantes ou endommagées, ne tentez pas d'assembler le produit.

Temps d'assemblage approximatif : de 30 à 60 minutes.

Outils nécessaires pour l'assemblage (non inclus) : tournevis cruciforme, tournevis à tête plate, pinces à dénuder, ruban isolant, escabeau, lunettes de sécurité.

INSTRUCTIONS POUR L'ASSEMBLAGE

1. La longueur du câble de suspension (D) de ce luminaire est réglable. Maintenez le pavillon (A) du luminaire contre le plafond pour déterminer la longueur désirée avant l'assemblage complet du luminaire.

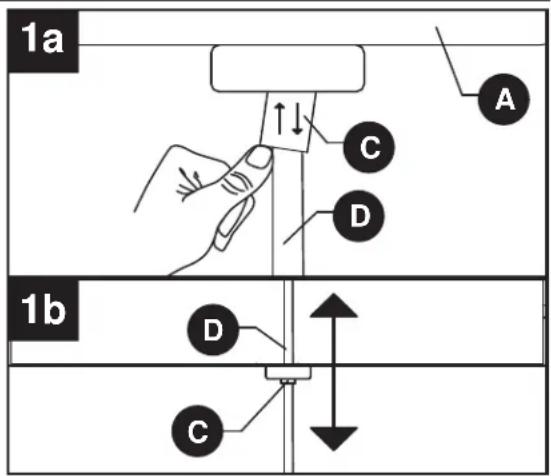

Le câble (D) est maintenu en place par un raccord à compression (C). Poussez vers le haut et maintenez le tube à ressort du raccord (C) pour libérer le câble (D) et permettre le réglage.

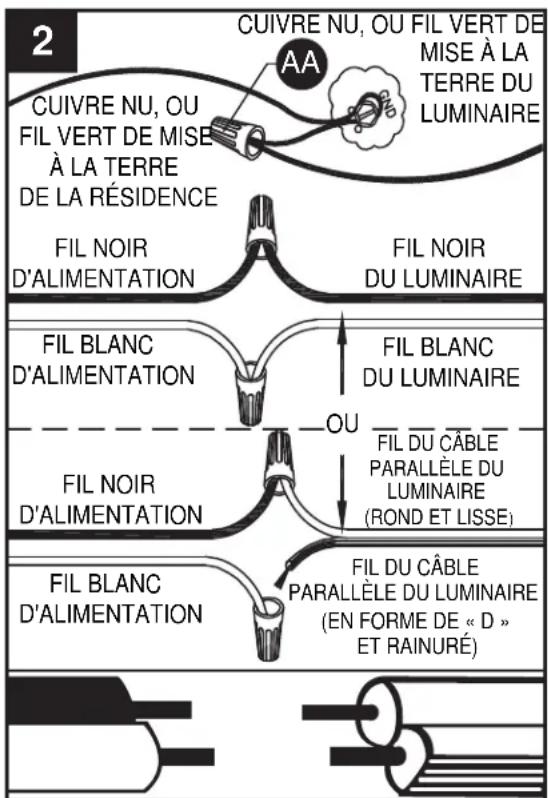

1. Guide de raccordement électrique Fil de mise à la terre :

- Pour une installation aux États-Unis : enroulez le fil de mise à la terre provenant de la boîte de sortie autour de la vis de mise à la terre située sur le support de fixation (I), à au moins 5,08 cm de l'extrémité du fil. Serrez la vis de mise à la terre. Si le luminaire est fourni avec un fil de mise à la terre, raccordez-le au fil de mise à la terre de la boîte de sortie à l'aide d'un connecteur de fils (AA).

- Pour une installation au Canada : si le luminaire est fourni avec un fil de mise à la terre, enroulez-le autour de la vis de mise à la terre située sur le support de fixation (I). Serrez la vis de mise à la terre. Connecter à la terre de luminaire le fil de mise à la terre le fil provenant de la boîte de sortie à l'aide d'un connecteur de fils (AA).

Fils d'alimentation :

- Connectez le fil neutre d'alimentation (blanc) provenant de la boîte de sortie au fil neutre du luminaire (fil blanc ou fil parallèle en forme de « D » et rainuré).

- Connectez le fil d'alimentation chargé (noir) provenant de la boîte de sortie au fil du luminaire (fil noir ou fil parallèle, rond et lisse).

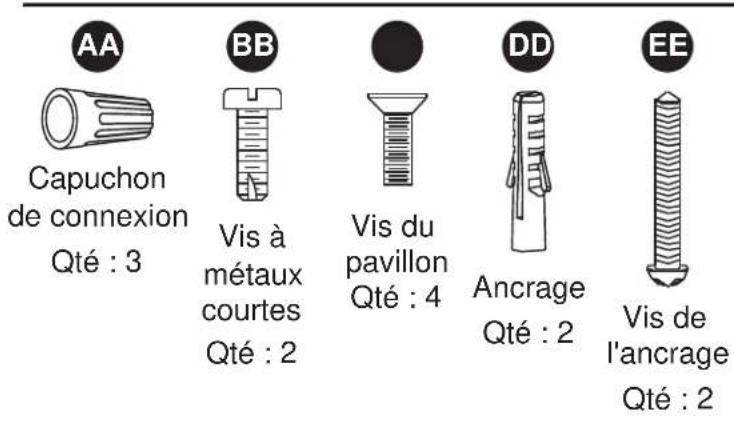

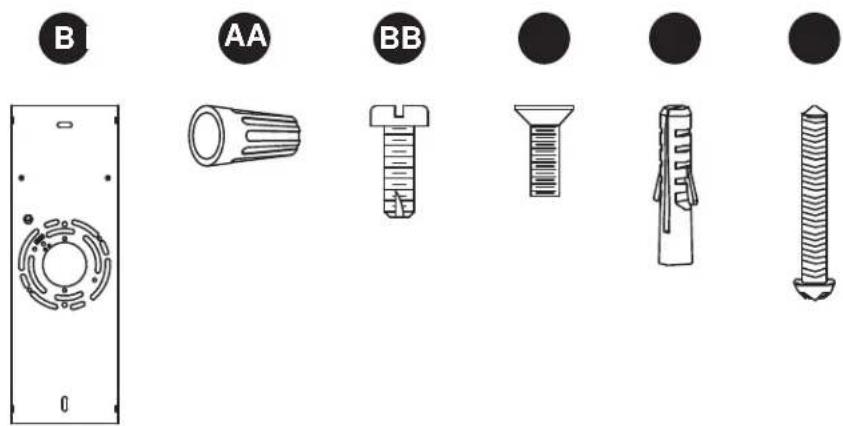

Quincaillerie utilisée

Capuchon de connexion

x 3

REMARQUE :

Les fils du luminaire peuvent être :

• noir et blanc;

• cordon parallèle de type SPT-1 muni d'un fil rond et lisse et d'un fil rainuré en forme de « D ».

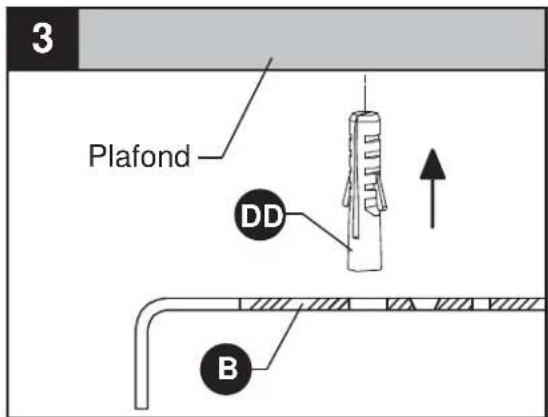

• Placez temporairement le pavillon (B) contre le plafond. Marquez les emplacements des ancrages (DD). Utilisez une perceuse équipée d'un foret de 9/32 po afin de percer les trous pour les ancrages (DD). Insérez les ancrages (DD) dans les trous.

Quincaillerie utilisée

x 2Anchor

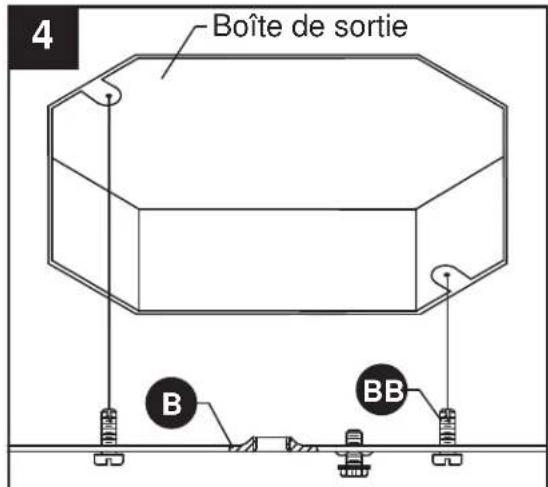

1. Orientez le support de fixation (F) de sorte que les bras soient dirigés à l'opposé de la boîte de sortie (non fournie). Fixez le support de fixation (F) à la boîte de sortie à l'aide des vis à métaux courtes (BB).

Quincaillerie utilisée

Vis à métaux courte

x 2

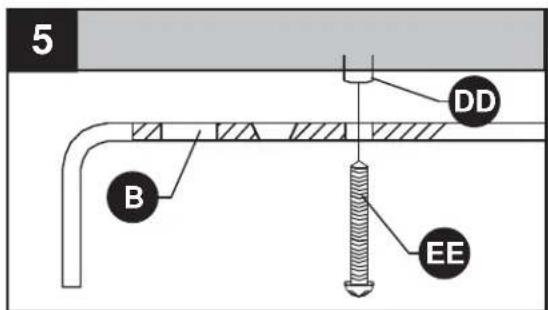

1. Vissez les vis d'ancrage (EE) à travers le support de fixation (B) et dans les ancrages (DD).

Quincaillerie utilisée

Vis de l'ancrage

x2

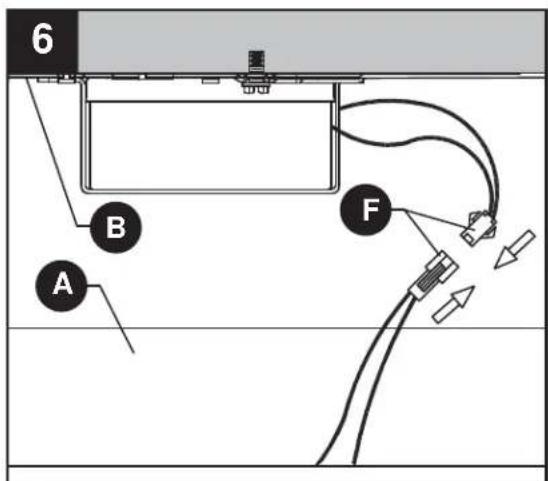

1. Connecter le connecteur du pilote (F) en provenance du support de fixation (B) au connecteur du pilote venant du pavillon (A).

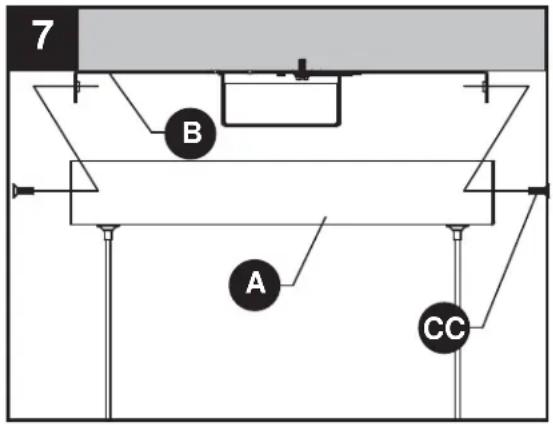

1. Placez le pavillon (A) sur les bras sortant du support de fixation (B) et fixez-le à l'aide des vis du pavillon (CC).

Quincaillerie utilisée

Vis du pavillon

x 4

ENTRETIEN

• Vérifiez toujours que le courant est coupé avant de nettoyer le luminaire.
• Utilisez un linge doux et humide ainsi qu'un savon non abrasif. N'utilisez jamais de nettoyants pour vitres; vous risqueriez d'endommager le fini métallique du luminaire.
• Les abat-jour en verre peuvent être nettoyés dans un évier couvert de serviettes, à l'aide d'eau tiède et de savon doux. Ne nettoyez pas les abat-jour dans un lave-vaisselle.

DÉPANNAGE

PROBLÈME	CAUSE POSSIBLE MESURE CORRECTIVE
Le luminaire ne s'allume pas.	1. Le luminaire est mal branché.	1. Vérifiez si le luminaire est bien branché.

élan Lighting garantit que ses produits seront libres de tout vice de fabrication ou défaut matériel pendant trois (3) an à compter de la date d'achat par l'acheteur initial.

Rails à DEL, lanternes à DEL. Les appliques à DEL, les suspensions à DEL et les lustres à DEL utilisés dans une résidence familiale unique sont garantis pendant trois (3) an en ce qui concerne le moteur lumière et tous les autres composants électriques.

Pour remplacer un produit porteur d'un défaut couvert par la garantie, l'acheteur initial doit retourner tout produit ou pièce supposés défectueux au distributeur élan agréé où le produit a été acheté avec une PREUVE D'ACHAT, le nom de l'acheteur initial, l'adresse de retour et une description du défaut constaté sur le produit.

Si élan juge, à sa seule discrétion, qu'un des produits garantis est défectueux, ledit produit, au seul choix de élan et à ses frais, sera remplacé, réparé ou remboursé moins une retenue correspondant à l'utilisation antérieure du produit par l'acheteur original. élan retournera le produit réparé ou remplacé en port prépayé. Cette garantie ne couvre pas la main d'œuvre ni les coûts et dépenses associés au retrait ou à l'installation d'un produit défectueux, réparé ou remplacé.

Les parties aux présentes acceptent que le seul et unique recours de l'acheteur initial à l'encontre de élan se limite à la réparation, au remplacement ou au remboursement des produits défectueux tel qu'ici prévu. Cette garantie s'applique uniquement lorsque le produit est la propriété de l'acheteur initial ; elle n'est pas transférable aux héritiers, aux propriétaires subséquents ou de toute autre manière ; elle est nulle si l'acheteur original cesse d'être le propriétaire du produit.

Cette garantie ne s'applique pas aux produits qui ont été soumis à un usage abusif, une manipulation inadéquate, un usage impropre, qui ont été connectés à un voltage de plus de 5 % supérieur au voltage nord américain, qui ont subi un usage inhabituel (y compris mais sans s'y limiter un usage dans un environnement où la température ambiante moyenne annuelle est inférieure à 27 °F [-2,8 °C] ou supérieure à 95 °F [35 °C]), la négligence (y compris mais sans s'y limiter un mauvais entretien), un accident, des catastrophes naturelles telles que des vents violents, une installation ou un entretien inappropriés, le non suivi des instructions écrites d'utilisation normale et d'entretien du produit, une modification (y compris mais sans s'y limiter l'utilisation de pièces ou d'accessoires non autorisés), ou encore un réglage ou une réparation. L'exposition significative du produit à des produits chimiques, des nettoyants agressifs, l'eau salée ou l'air salé annulera toutes garanties portant sur les finis extérieurs. Cette garantie ne s'applique qu'aux composants, y compris les transformateurs, qui ont été fournis par élan. La substitution par des produits ou composants provenant d'un autre fabricant rendra la garantie complètement nulle.

CETTE GARANTIE VOUS PROCURE DES DROITS LÉGAUX SPÉCIFIQUES. VOUS POUVEZ ÉGALEMENT DÉTENIR D'AUTRES DROITS QUI VARIENT SELON LES ÉTATS. CERTAINS ÉTATS N'AUTORISENT AUCUNE LIMITATION DE DURÉE D'UNE GARANTIE IMPLICITE, NI L'EXCLUSION OU LA LIMITATION DES DOMMAGES ACCESSOIRES OU CONSÉCUTIFS, IL EST DONC POSSIBLE QUE LES LIMITATIONS ET EXCLUSIONS ÉNONCÉES CI-DESSUS NE S'APPLIQUENT PAS À VOUS.

LA GARANTIE SUSMENTIONNÉE PRÉVAUT SUR TOUTE AUTRE GARANTIE, QU'ELLE SOIT EXPRESSE OU IMPLICITE, Y COMPRIS TOUTE GARANTIE DE QUALITÉ MARCHANDE, D'ADÉQUATION À UN USAGE PARTICULIER OU DE NON-CONTREFAÇON. L'ACHETEUR INITIAL NE PEUT EN AUCUN CAS PRÉTENDRE À INDEMNISATION POUR, ET KICHLER LIGHTING NE PEUT ÊTRE TENU RESPONSABLE DES DOMMAGES INDIRECTS, PARTICULIERS, ACCESSOIRES OU CONSÉCUTIFS DE TOUTE NATURE, Y COMPRIS MAIS SANS S'Y LIMITER LA PERTE DE PROFIT, LES DÉPENSES PROMOTIONNELLES ET/OU LES CHARGES DE FABRICATION, LES FRAIS GÉNÉRAUX, L'ATTEINTE À LA RÉPUTATION ET/OU LA PERTE DE CLIENTÈLE.

Pour obtenir des pièces de rechange, appelez notre service à la clientèle au 1 855 226-7169, entre 8 h et 16 h (HNE), du lundi au vendredi.

PIÈCE	DESCRIPTION	N° DE PIÈCE
B	Support de fixation	XBAR83732
AA	Capuchon de connexion WC001
BB	Vis à métaux courte SCR832X050
CC	Vis du pavillon CS83732
DD	Ancrage	AB001
EE	Vis de l'ancrage AS001
