Marque	ELAN
Modèle	Osk 83765
Type de luminaire	Suspension (plafonnier suspendu)
Utilisation	Intérieur uniquement
Source lumineuse	DEL intégrée (non remplaçable)
Alimentation	120 V CA, 60 Hz (via pilote DEL fourni)
Réglage de la hauteur	Oui, par câble et cordon
Matériau	Métal (acier ou aluminium)
Garantie	3 ans (pièces et fabrication)
Certifications	UL, CSA, ETL (selon modèle)
Pièces incluses	Pavillon, support de fixation, 3 raccords à compression, 3 câbles, vis de réglage, cordon, tige filetée, 2 écrous hexagonaux, ressort de rondelle, quincaillerie de montage
Temps d'assemblage	30 à 60 minutes
Outils nécessaires	Tournevis cruciforme, tournevis à tête plate, pinces à dénuder, ruban isolant, échelle, lunettes de sécurité
Entretien	Nettoyer avec un chiffon doux humide et savon non abrasif ; ne pas utiliser de nettoyant pour vitres
Sécurité	Couper l'électricité avant installation ; ne pas toucher les DEL chaudes ; ne pas regarder directement les DEL
Service client	1 855 226-7169 (lun-ven 8h-16h HNE)

FOIRE AUX QUESTIONS - Osk 83765 ELAN

Puis-je changer les ampoules de ce luminaire ?

Non, les DEL sont intégrées et ne sont pas remplaçables. En cas de défaillance, contactez le service client.

Comment régler la hauteur du luminaire ?

Desserrez le raccord à compression (C) pour libérer le câble (D) et ajustez la longueur. Pour le cordon (F), desserrez la vis de réglage (E). Refermez après réglage.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un tournevis cruciforme, d'un tournevis à tête plate, de pinces à dénuder, de ruban isolant, d'une échelle et de lunettes de sécurité.

Comment nettoyer ce luminaire ?

Utilisez un linge doux et humide avec un savon non abrasif. N'utilisez jamais de nettoyant pour vitres, car il pourrait endommager le fini métallique.

Que faire si le luminaire ne s'allume pas ?

Vérifiez le câblage : assurez-vous que les connexions (neutre, phase, terre) sont correctes et que l'alimentation est rétablie. Consultez la section dépannage de la notice.

Ce luminaire peut-il être utilisé en extérieur ?

Non, il est conçu pour une utilisation intérieure uniquement. Ne l'installez pas dans un environnement humide ou exposé aux intempéries.

Quelle est la durée de la garantie ?

La garantie est de trois ans à compter de la date d'achat, couvrant les vices de fabrication et les défauts matériels.

Comment contacter le service client ?

Appelez le 1 855 226-7169, du lundi au vendredi, de 8 h à 16 h (HNE). Vous pouvez aussi vous rendre chez le distributeur agréé.

Ce luminaire est-il dimmable ?

La notice ne mentionne pas de compatibilité avec un variateur. Il est conseillé de l'utiliser avec un interrupteur standard pour éviter tout dysfonctionnement.

Comment installer le support de fixation ?

Fixez le support (B) à la boîte de sortie avec les vis à métaux fournies. Ensuite, vissez la tige filetée (G) dans le support et ajustez les écrous hexagonaux (H) pour maintenir le pavillon (A). Suivez les instructions de la notice étape par étape.

MODE D'EMPLOI Osk 83765 ELAN

Nombre de série Date d'achat

Des questions, des problèmes, des pieces manquantes? Avant de returner l'article au détaillant, appelez notre service à la clientèle au 1 855 226-7169, entre 8 h et 16 h (HNE), du lundi au vendredi.

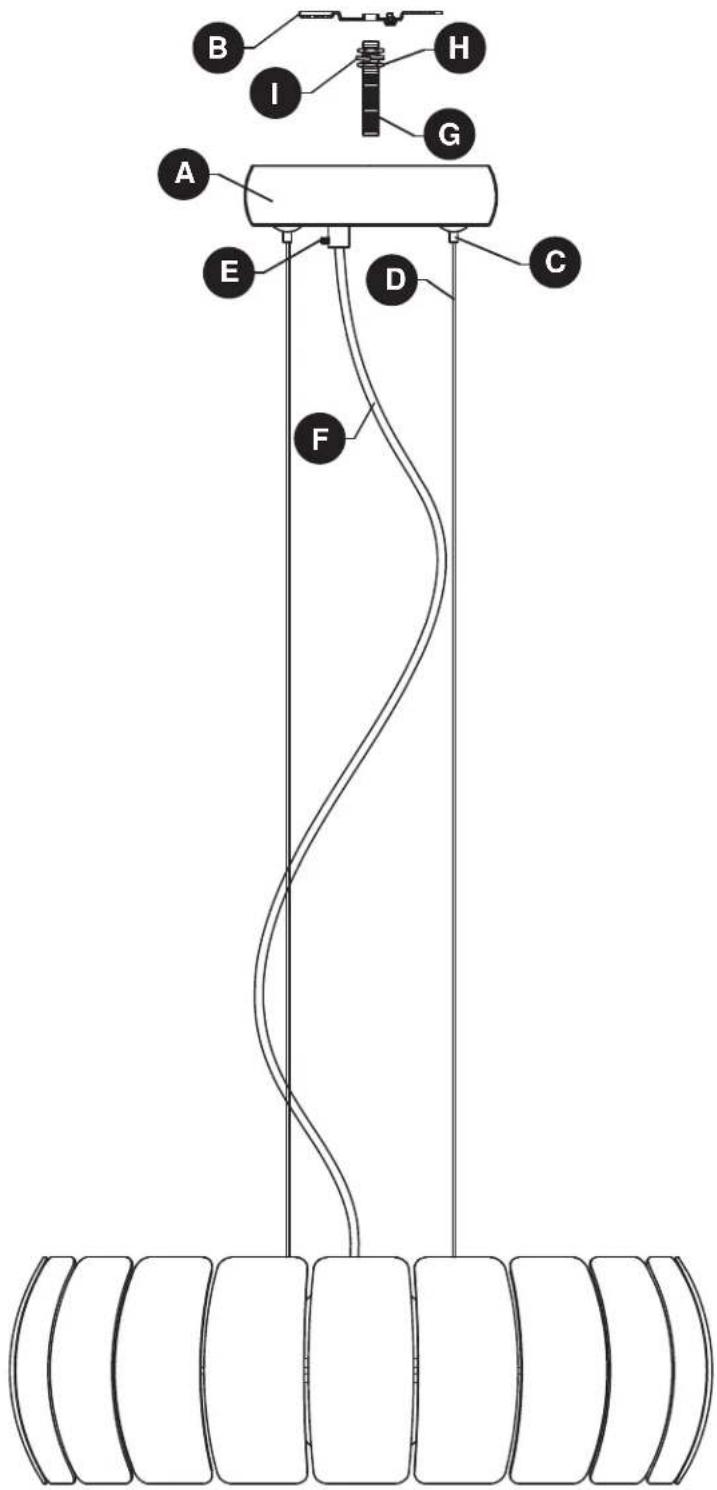

PIÈCE	DESCRIPTION	QTÉ
A Pavillon		1
B	Support de fixation	1
C	Raccord à compression	3
D	Câble	3
E	Vis de réglage	1

PIÈCE	DESCRIPTION	QTÉ
F	Cordon	1
G	Tige filétée	1
H	Écrou hexagonal	2
I	Ressort de rondelle	1

Qte:3

Vis a
méaux
courte

Qte:2

CONSIGNES DE SECURITÉ

Veuillez vous assurer de dire et de comprendre l'intégrality duprésent guide avant d'assembler, d'utiliser ou d'instructor ce produit.

AVERTISSEMENT

• IMPORTANT: Ne faites JAMAIS de travail sans couper l'électricité.
• Rendez-vous au coffre de fusibles principal ou au disjoncteur de votre demeure. Placez l'interrupteur principal en position d'arrêt (« OFF ») et dévissez le(s)fusele(s), ou placez en position d'arrêt (« OFF ») l'(les) interrupteur(s) des disjoncteurs qui alimentent le luminaire ou la piece dans laquelle vous travailliez.
• Placez l'interrupteur mural en position d'arrêt (« OFF »). Si le luminaire à replacer est doté d'un interrupteur ou à chaîne, placez-le en position d'arrêt « OFF ».
• Ne touchez pas de DEL chaude.
• Le rendement lumineux de la DEL est assez fort pour blesser les yeux. Il faut prendre des précautions pour éviter de regarder directement les DEL sans protéger les yeux pendant plus de quelques secondes.
• AVERTISSEMENT: En vertu de la proposition 65 de la Californie: Ce luminaire contient des produits chimiques reconnus par l'Etat de la Californie comme étant la cause de cancers, d'anomalies congenitales et d'autres problèmes liés aux fonctions reproductrices. Lavez-vous les mains après l'avoir manipulé.

MISE EN GARDE

• Prenez soit de dire et de comprendre toutes les instructions et illustrations avant de commencer l'assemblage et l'installation de ce luminaire.
• Si vous avez des dutes à propos de l'installation, ou si le luminaire ne fonctionne pas correctement, veuillez communiquer avec un électricien qualifié.
• Toutes les pieces doivent être utilisées tel qu'il est indiqué dans ces instructions. Ne remplacez pas les pieces, n'en laisserEZ pas de cote et ne les utilisez pas si elles sont usées ou brises. Le non-respect de ces instructions peut annuler l'homologation UL, la certification CSA et/ou l'homologation ETL de ce luminaire.
• Ce luminaire est pour une installation conformément au Code national de l'électricité (CNE) et toutes les specifications locales du code.
• Ce luminaire est réservé à une'utilisation interieure.
  Utilisez SEULEMENT le pilote de DEL fourni pour alimenter le luminaire.
• Le cable du pilote ne doit pas etre utilise a travers ni cache derriere les murs, les planchers ou les plafonds.

Avant de commencer l'assemblage du produit, assurez-vous d'avoir toutes les pieces. Comparez les pieces dans l'emballage avec la liste du contenu. S'il y a des pieces manquantes ou endommagées, ne tentez pas d'assembler le produit.

Temps d'assemblage approximatif : de 30 à 60 minutes

Outils requis pour l'assemblage (non fournis) : tournevis cruciforme, tournevis à tête plate, pinces à dénuder, ruban isolant, échelle, lunettes de sécurité.

INSTRUCTIONS POUR L'ASSEMBLAGE

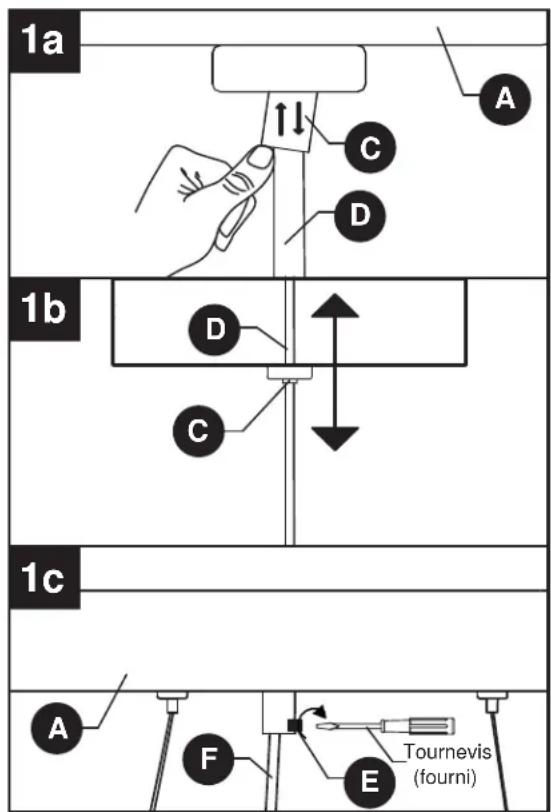

1. La longueur du cable de suspension (D) de ce luminaire est régliable. Maintenez le pavillon (A) du luminaire contre le plafond pour déterminer la longueur désirée avant l'assemblage complet du luminaire.

Le cable (D) est maintainu en place par un raccord à compression (C). Poussez vers le haut et maintenez le tube à ressort du raccord (C) pour libérer le cable (D) et permettre le réglage.

Le cordon est maintenu en place par une vis de réglage (E). Desserrez la vis de réglage (E) pour libérer le cordon (F) et permettre le réglage.

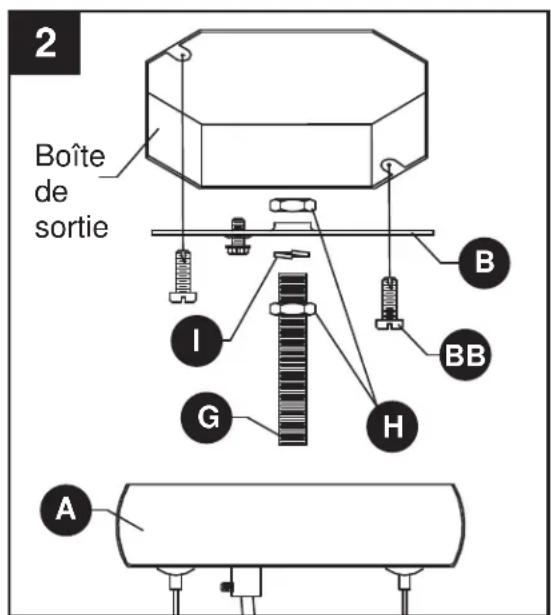

1. Vissez le raccord filé (G) dans le support de fixation (B). Vissez le premier écrou hexagonal (H) sur le raccord filé (G) et serrez-le contre la partie surélevée du support de fixation (B).

Faites passer temporairement le pavillon (A) par-dessus le raccord fileté (G). Ajustez le raccord filté (G) jusqu'à ce qu'un quart du filetage dépasse du pavillon (A). Vissez la rondelle elastique (I) et le deuxième écrou hexagonal (H) sur le raccord filté (G) jusqu'à ce que celui-ci soit verrouillé contre la partie plate du support de fixation (B).

Orientez le support de fixation (B) de sorte que la partie centrale surélevée fasse saillie dans la boîte de sortie (non fournie). Fixez le support de fixation (B) à la boîte de sortie à l'aide des vis à métaux courtes (BB).

Quincaillerie utilise

Vis à metaux courte

X2

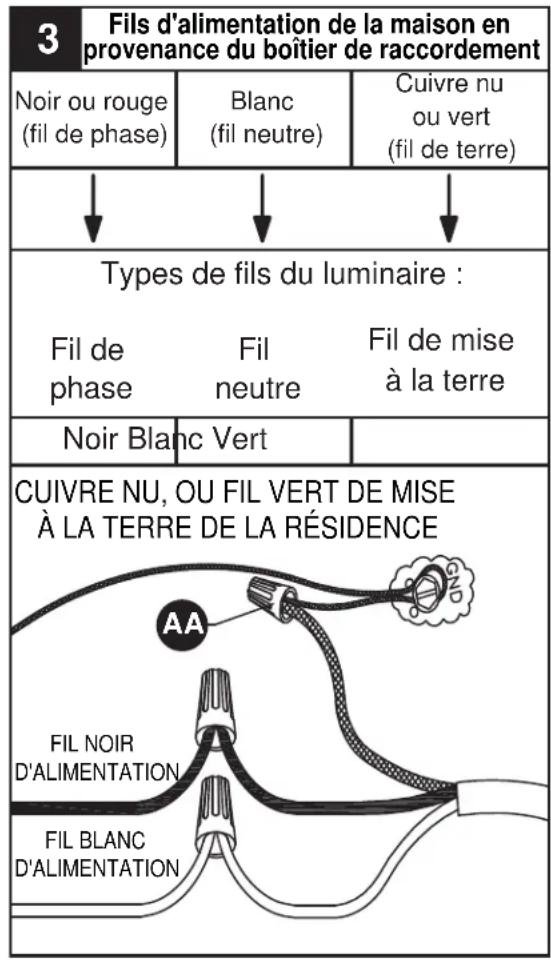

1. Guide de raccordement electrique :

Fil de mise à la terre :

Pour une installation aux États-Unis :

Enroulez le fil de terre provenant de la boîte de sortie autour de la vis de mise à la terre située sur le support de fixation (B), à au moins 5 cm (2 po) de l'extrémité du fil. Serrez la vis de mise à la terre. Raccordez le fil de mise à la terre du luminaire (VERT) à celui de la boîte de sortie à l'aide d'un connecteur de fils (AA).

Pour une installation au Canada :

Enroulez le fil de terre du luminaire (VERT) autour de la vis de mise à la terre sur le support de fixation (B). Serrez la vis de mise à la terre.

Fils d'alimentation :

• Connectez le fil neutre de l'alimentation (blanc) provenant de la boîte de sortie au fil neutre du luminaire (blanc).
• Connectez le fil d'alimentation charge (noir) provenant de la boite de sortie au fil du luminaire (noir).

Quincaillerie utilise

Capuchon

de connexion

X3

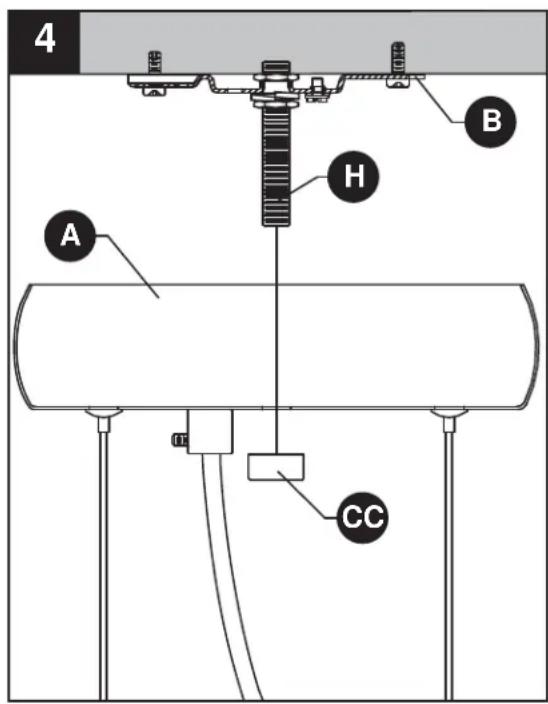

1. Enfilez le pavillon (A) sur le raccord filtré (H) sortant du support de fixation (B) et fixez-le à l'aide du capuchon filtré (CC).

Quincaillerie utilise

Capuchon

filete

X1

• Vérifiez toujours que le courant est coupé avant de nettoyer le luminaire.
• Utilisez un linge doux et humide ainsi qu'un savon non abrasif. N'utilisez jamais de nettoyant pour vitres; vous risqueriez d'endommager le fini métallique du luminaire.

DéPANNAGE

PROBLÈME	CAUSE POSSIBLE MESURE CORRECTIVE
Le luminaire ne s'allume pas.	1. Le luminaire est mal branché.	1. Vérifiez le câblage.

GARANTIE

el'an Lighting garantit que ses produits seront libres de tout vice de fabrication ou defaut materiel pendant trois (3) an a compter de la date d'achat par l'acheteur initial.

Rails à DEL, lanternes à DEL. Les appliques à DEL, les suspensions à DEL et les lustres à DEL utilisés dans une résidence familiale unique sont garantis pendant trois (3) an en ce qui concerne le moteur lumière et tous les autres composants électriques.

Pour remplaçer un produit porteur d'un défaut couvert par la garantie, l'acheteur initial doit returner tout produit ou piece supposés défectueux au distributeur elan agree ou le produit a été acheté avec une PREUVE D'ACHAT, le nom de l'acheteur initial, l'adresse de retour et une description du défaut constaté sur le produit.

Si elan juge, à sa seule discrétion, qu'un des produits garantis est défectueux, leedit produit, au seul choix de élan et à ses frais, sera remplace, réparé ou remboursé moins une retenue correspondant à l'utilisation antérieure du produit par l'acheteur original. elan returnera le produit réparé ou remplaced en port prépayé. Cette garantie ne couvre pas la main d'oeuvre ni les coûts et dépenses associés au retrait ou à l'installation d'un produit défectueux, réparé ou remplace.

Les parties aux presents acceptent que le seul et unique recours de l'acheteur initial à l'encontre de élan se limite à la réparation, au remplacement ou au remboursement des produits défectueux tel qu'ici prévu. Cette garantie s'aupplique uniquement lorsque le produit est la propriété de l'acheteur initial ; elle n'est pas transférable aux hériitiers, aux propriétaires subséquents ou de toute autre manière ; elle est nulle si l'acheteur original cesse d'être le propriétaire du produit.

Cette garantie ne s'applique pas aux produits qui ont ete soumis a un usage abusif, une manipulation inadeteque, un usage impropre, qui ont ete connectes a un voltage de plus de 5 % supieur au voltage nord amercain, qui ont subi un usage inhabituel (y compris mais sans s'y limiter un usage dans un environnement ou la tempereature ambiente moyenne annuelle est inférieure a 27 ^ F [-2,8 ^ C] ou superieure a 95~^ F [35 ^ C] ), la négligence (y compris mais sans s'y limiter un mauvais entreten), un accident, des catastrophes naturelles telles que des vents violents, une installation ou un entretien inappropriés, le non suivi des instructions ecrites d'utilisation normale et d'entretien du produit, une modification (y compris mais sans s'y limiter l'utilisation de pieces ou d'accessoires non autorises), ou encore un reglage ou une réparation. L'exposition significative du produit a des produits chimiques, des nettoyants agressifs, I'eau salée ou I'air salé annulera toutes garanties portant sur les finis extérieurs. Cette garantie ne s'applique qu'aux composants, y compris les transformateursurs, qui ont ete fournis par elan. La substitution par des produits ou composants provenant d'un autre fabricant rendra la garantie complètement nulle.

CETTE GARANTIE VOUS PROCURE DES DROITS LÉGAUX SPECIFIQUES. VOUS POUVEZ ÉGALEMENT DETENIR D'AUTRES DROITS QUI VARIENT SELON LES ETATS. CERTAINS ÉTATS N'AutorISENT AUCUNE LIMITATION DE DURée D'une GARANTIE IMPLICITE, NI L'EXCLUSION OU LA LIMITATION DES DOMMAGES ACCESSOIRES OU CONSECUTIFS, IL EST DONC POSSIBLE QUE LES LIMITATIONS ET EXCLUSIONS ENONCÉES CI-DESSUS NE S'APPLICENT PAS À VOUS.

LA GARANTIE SUSMENTIONNEE PREVAUT SUR TOUTE AUTRE GARANTIE, QU'ELLE SOIT EXPRESSE OU IMPLICITE, Y COMPRIS Toute GARANTIE DE QUALITE MARCHANDE, D'ADEQUATION A UN USAGE PARTICULIER OU DE NON-CONTREFAÇON. L'ACHETEUR INITIAL NE POT EN AUCUN CAS PRÉTENDRE À INDEMNISATION POUR, ET KICHLER LIGHTING NE POT ÉTRE TENU RESPONSABLE DES DOMMAGES INDIRECTS, PARTICULIERS, ACCESSOIRES OU CONSECUTIFS DE Toute NATURE, Y COMPRIS MAIS SANS S'Y LIMITER LA PERTE DE PROFIT, LES DÉPENSES PROMOTIONNELLES ET/OU LES CHARGES DE FABRICATION, LES FRAIS GÉNÉRAUX, L'ATTEINTE À LA RÉPUTATION ET/OU LA PERTE DE CLIENTÉLE.

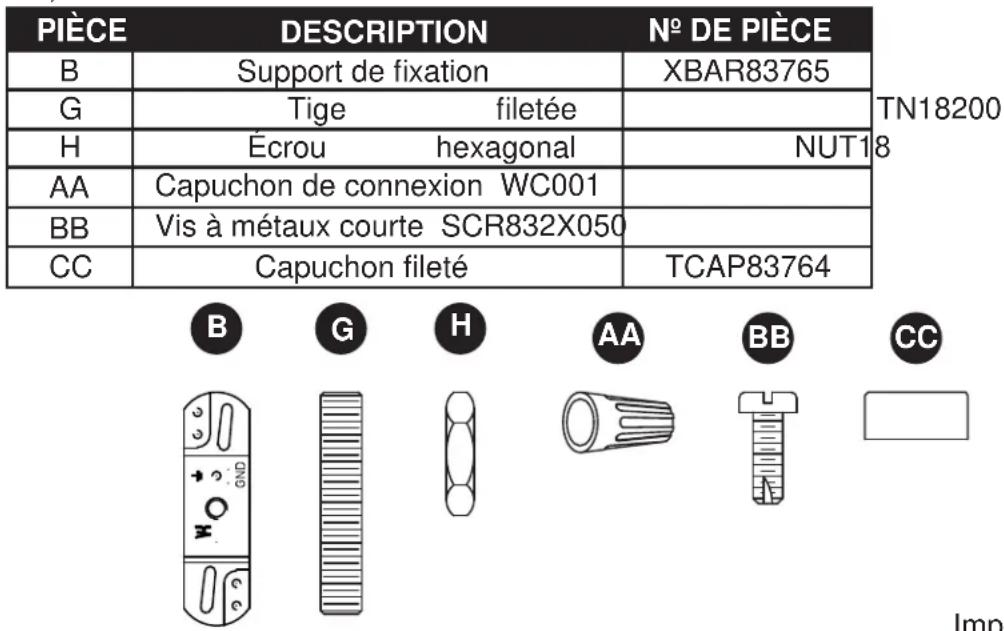

LISTE DES PIECES DE RECHANGE

Pour obtenir des pieces de rechange, appelez notre service à la clientèle au 1 855 226-7169, entre 8 h et 16 h (HNE), du lundi au vendredi.
