Geo 83733 - Éclairage ELAN - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type d'éclairage	Éclairage LED
Puissance	10 W
Flux lumineux	800 lumens
Température de couleur	3000 K (blanc chaud)
Durée de vie	25 000 heures
Alimentation	220-240 V, 50/60 Hz
Dimensions	Ø 20 cm
Poids	1,2 kg
Utilisation	Intérieur, idéal pour les espaces de vie
Installation	Montage au plafond
Maintenance	Nettoyage régulier avec un chiffon doux
Sécurité	Classe de protection II, résistant à l'humidité
Garantie	2 ans
Informations supplémentaires	Économie d'énergie, respectueux de l'environnement

FOIRE AUX QUESTIONS - Geo 83733 ELAN

Comment installer l'ELAN Geo 83733 ?

Pour installer l'ELAN Geo 83733, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de couper l'alimentation électrique avant de commencer l'installation. Fixez le support de montage au mur ou au plafond, connectez les fils selon le code de couleur, puis fixez l'appareil en place.

Que faire si l'éclairage ne s'allume pas ?

Vérifiez d'abord que l'appareil est correctement connecté et que l'alimentation électrique est rétablie. Assurez-vous également que l'ampoule est en bon état et correctement installée.

Puis-je utiliser l'ELAN Geo 83733 à l'extérieur ?

L'ELAN Geo 83733 est conçu pour un usage intérieur. Si vous souhaitez l'utiliser à l'extérieur, assurez-vous qu'il est spécifiquement indiqué comme étant étanche ou résistant aux intempéries.

Comment remplacer l'ampoule de l'ELAN Geo 83733 ?

Pour remplacer l'ampoule, éteignez d'abord l'appareil et débranchez-le. Retirez l'ampoule défectueuse en la tournant dans le sens inverse des aiguilles d'une montre. Insérez ensuite la nouvelle ampoule et tournez-la dans le sens des aiguilles d'une montre pour la fixer.

L'ELAN Geo 83733 est-il dimmable ?

Vérifiez les spécifications du produit. Si l'ELAN Geo 83733 est dimmable, utilisez un variateur compatible pour ajuster l'intensité lumineuse.

Comment nettoyer l'ELAN Geo 83733 ?

Pour nettoyer l'appareil, débranchez-le d'abord. Utilisez un chiffon doux et sec pour enlever la poussière. Évitez d'utiliser des produits chimiques agressifs ou de l'eau directement sur l'appareil.

Y a-t-il une garantie pour l'ELAN Geo 83733 ?

Oui, l'ELAN Geo 83733 est généralement couvert par une garantie de 2 ans. Veuillez consulter le manuel d'utilisation pour plus de détails sur la garantie et les conditions.

Que faire si l'ELAN Geo 83733 fait des bruits étranges ?

Si vous entendez des bruits étranges, éteignez l'appareil immédiatement et débranchez-le. Vérifiez s'il y a des pièces desserrées ou endommagées. Si le problème persiste, contactez le service client.

Quelle est la puissance maximale supportée par l'ELAN Geo 83733 ?

La puissance maximale supportée par l'ELAN Geo 83733 est généralement indiquée dans le manuel d'utilisation. Assurez-vous de ne pas dépasser cette puissance pour éviter d'endommager l'appareil.

MODE D'EMPLOI Geo 83733 ELAN

Des questions, des problèmes, des pièces manquantes? Avant de retourner l’article au détaillant, appelez notre service à la clientèle au 1 855 226-7169, entre 8 h et 16 h (HNE), du lundi au vendredi.

JOIGNEZ VOTRE REÇU ICI

Numéro de série Date d’achatPavillon 1 Support de fixation 1 Raccord à compression 4 Câble 4 Ensemble DEL 1 Connecteur du pilote 2

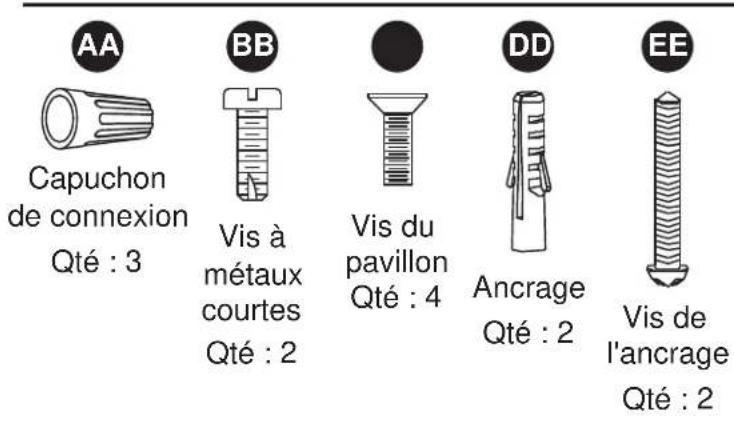

10EE Vis de l'ancrage Qté : 2 Ancrage Qté : 2 QUINCAILLERIE INCLUSE

Vis à métaux courtes BB CC Qté : 3 Qté : 2 Vis du pavillon Qté : 4

CONSIGNES DE SÉCURITÉ

Veuillez vous assurer de lire et de comprendre l’intégralité du présent guide avant d’assembler, d’utiliser ou d’installer ce produit.

• IMPORTANT : Ne faites JAMAIS de travail sans couper l'électricité.

• Rendez-vous au coffre de fusibles principal ou au disjoncteur de votre demeure. Placez l'interrupteur principal en position d'arrêt (« OFF ») et dévissez le(s) fusible(s), ou placez en position d’arrêt (« OFF ») l'(les) interrupteur(s) des disjoncteurs qui alimentent le luminaire ou la pièce dans laquelle vous travaillez.

• Placez l’interrupteur mural en position d’arrêt (« OFF »). Si le luminaire à remplacer est doté d’un interrupteur ou à chaîne, placez-le en position d’arrêt « OFF ».

• Ne touchez pas de DEL chaude.

• Le rendement lumineux de la DEL est assez fort pour blesser les yeux. Il faut prendre des précautions pour éviter de regarder directement les DEL sans protéger les yeux pendant plus de quelques secondes.

• AVERTISSEMENT : En vertu de la proposition 65 de la Californie : Ce luminaire contient des produits chimiques reconnus par l’État de la Californie comme étant la cause de cancers, d’anomalies congénitales et d’autres problèmes liés aux fonctions reproductrices. Lavez-vous les mains après l’avoir manipulé.

• Prenez soin de lire et de comprendre toutes les instructions et illustrations avant de commencer l’assemblage et l’installation de ce luminaire.

• Si vous avez des doutes à propos de l’installation, ou si le luminaire ne fonctionne pas correctement, veuillez communiquer avec un électricien qualifié.

• Toutes les pièces doivent être utilisées tel qu’il est indiqué dans ces instructions. Ne remplacez pas les pièces, n'en laissez pas de côté et ne les utilisez pas si elles sont usées ou brisées. Le non-respect de ces instructions peut annuler l’homologation UL, la certification CSA et/ou l'homologation ETL de ce luminaire.

• Ce luminaire est pour une installation conformément au Code national de l'électricité (CNE) et toutes les spécifications locales du code.

• Ce luminaire est réservé à une utilisation intérieure.

• Utilisez SEULEMENT le pilote de DEL fourni pour alimenter le luminaire.

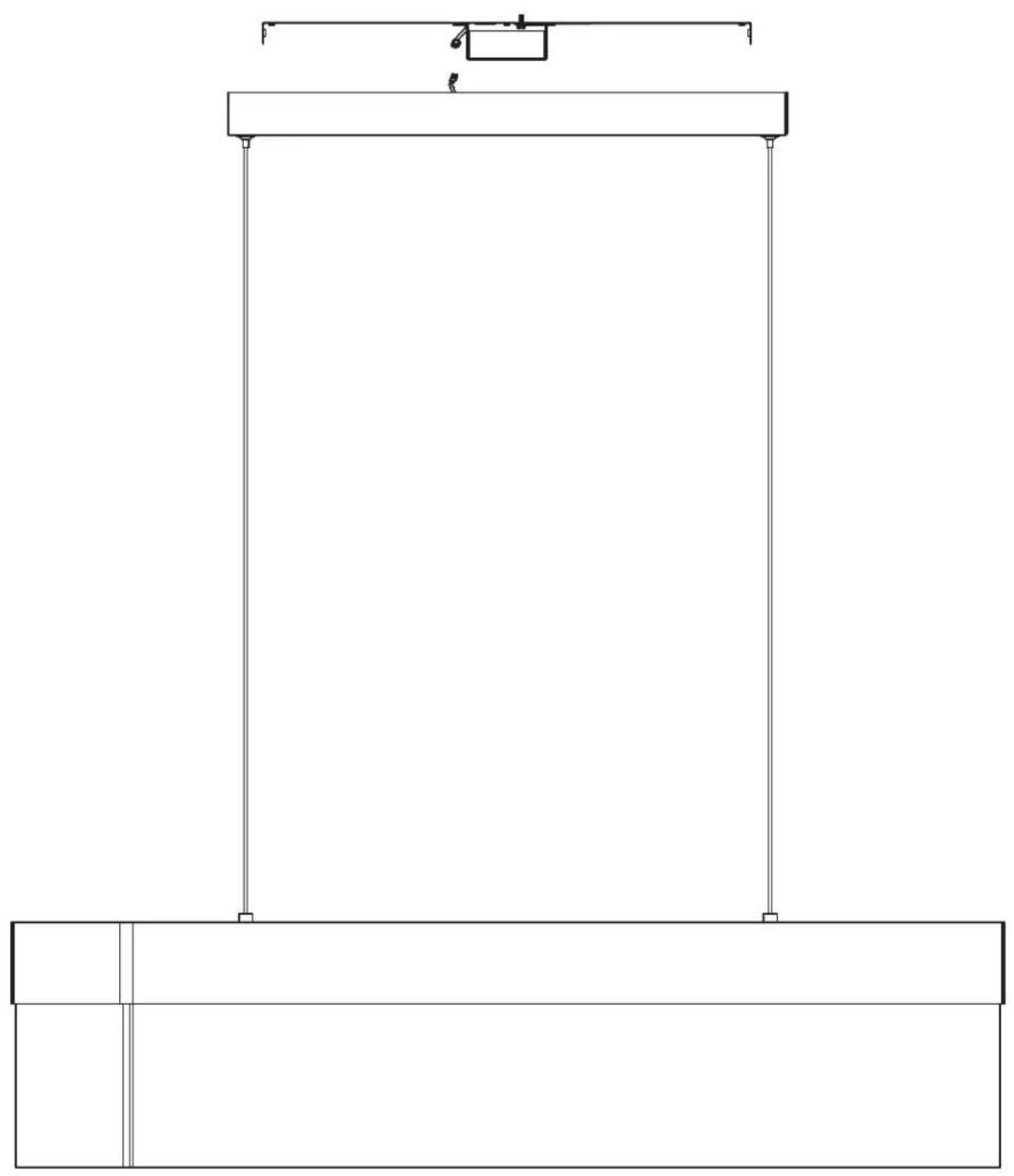

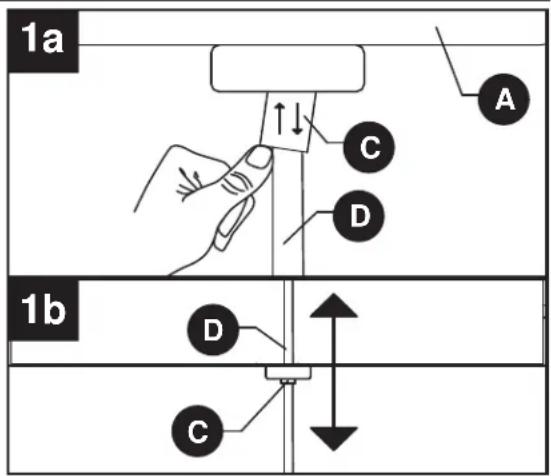

• Le câble du pilote ne doit pas être utilisé à travers ni caché derrière les murs, les planchers ou les plafonds.1. La longueur du câble de suspension (D) de ce luminaire est réglable. Maintenez le pavillon (A) du luminaire contre le plafond pour déterminer la longueur désirée avant l'assemblage complet du luminaire. Le câble (D) est maintenu en place par un raccord à compression (C). Poussez vers le haut et maintenez le tube à ressort du raccord (C) pour libérer le câble (D) et permettre le réglage.

Avant de commencer l’assemblage du produit, assurez-vous que toutes les pièces sont présentes. Comparez les pièces avec la liste du contenu de l’emballage et la liste de la quincaillerie. En cas de pièces manquantes ou endommagées, ne tentez pas d’assembler le produit. Temps d’assemblage approximatif : de 30 à 60 minutes. Outils nécessaires pour l’assemblage (non inclus) : tournevis cruciforme, tournevis à tête plate, pinces à dénuder, ruban isolant, escabeau, lunettes de sécurité. PRÉPARATION

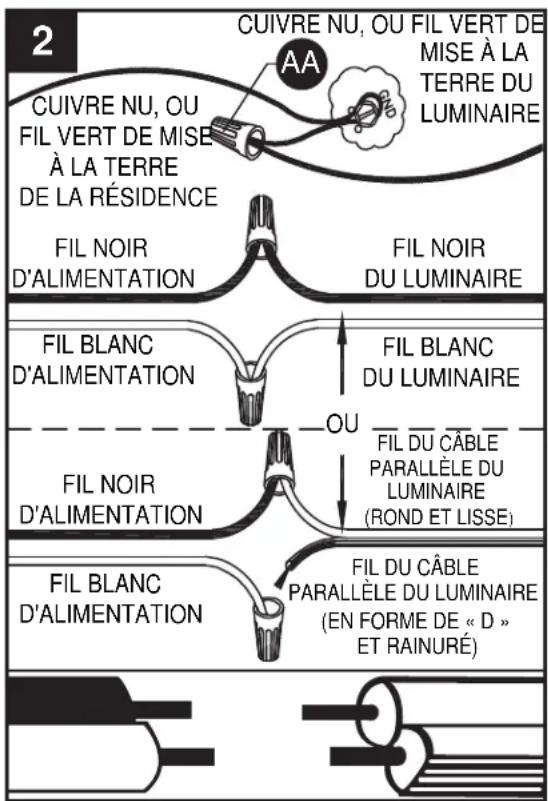

2. Guide de raccordement électrique

Fil de mise à la terre :

• Pour une installation aux États-Unis : enroulez le fil de mise à la terre provenant de la boîte de sortie autour de la vis de mise à la terre située sur le support de fixation (I), à au moins 5,08 cm de l’extrémité du fil. Serrez la vis de mise à la terre. Si le luminaire est fourni avec un fil de mise à la terre, raccordez-le au fil de mise à la terre de la boîte de sortie à l’aide d’un connecteur de fils (AA).

• Pour une installation au Canada : si le luminaire est fourni avec un fil de mise à la terre, enroulez-le autour de la vis de mise à la terre située sur le support de fixation (I). Serrez la vis de mise à la terre.Connecter à la terre de luminaire le fil de mise à la terre le fil provenant de la boîte de sortie à l’aide d’un connecteur de fils (AA). Fils d'alimentation :

• Connectez le fil neutre d’alimentation (blanc) provenant de la boîte de sortie au fil neutre du luminaire (fil blanc ou fil parallèle en forme de « D » et rainuré).

• Connectez le fil d’alimentation chargé (noir) provenant de la boîte de sortie au fil du luminaire (fil noir ou fil parallèle, rond et lisse). REMARQUE : Les fils du luminaire peuvent être :

• cordon parallèle de type SPT-1 muni d’un fil rond et lisse et d’un fil rainuré en forme de « D ».

Quincaillerie utilisée x 3

Capuchon de connexionQuincaillerie utilisée

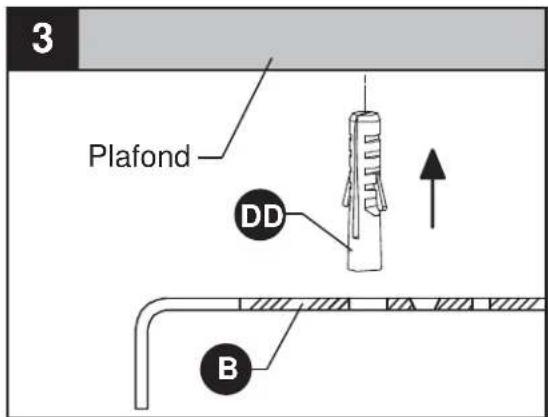

3. Placez temporairement le pavillon (B) contre le

plafond. Marquez les emplacements des ancrages (DD). Utilisez une perceuse équipée d'un foret de 9/32 po afin de percer les trous pour les ancrages (DD). Insérez les ancrages (DD) dans les trous. x 2Anchor

Quincaillerie utilisée

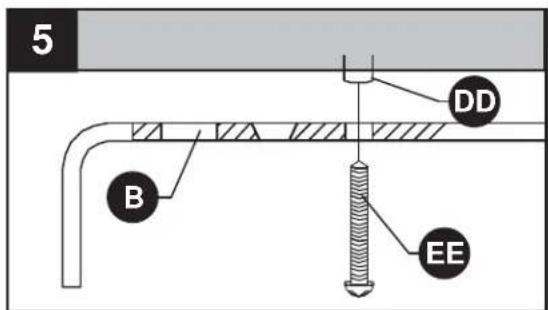

5. Vissez les vis d'ancrage (EE) à travers le

support de fixation (B) et dans les ancrages (DD). x 2

Vis à métaux courte x 2

Quincaillerie utilisée

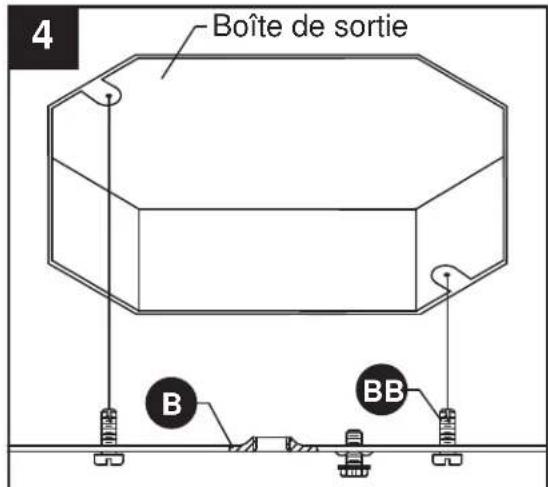

4. Orientez le support de fixation (F) de sorte que

les bras soient dirigés à l'opposé de la boîte de sortie (non fournie). Fixez le support de fixation (F) à la boîte de sortie à l'aide des vis à métaux courtes (BB).

INSTRUCTIONS POUR L'ASSEMBLAGE

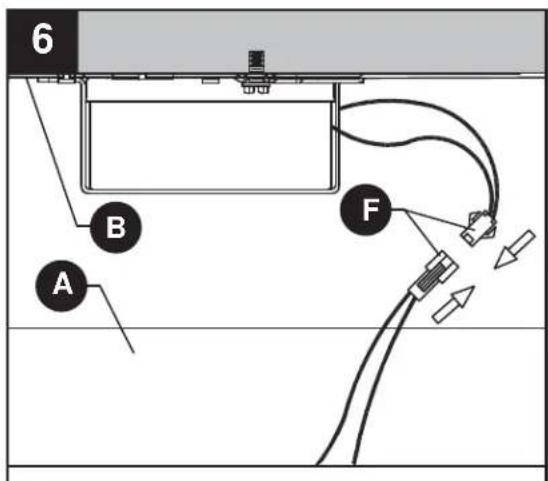

6. Connecter le connecteur du pilote (F) en

provenance du support de fixation (B) au connecteur du pilote venant du pavillon (A).

Vis du pavillon Quincaillerie utilisée

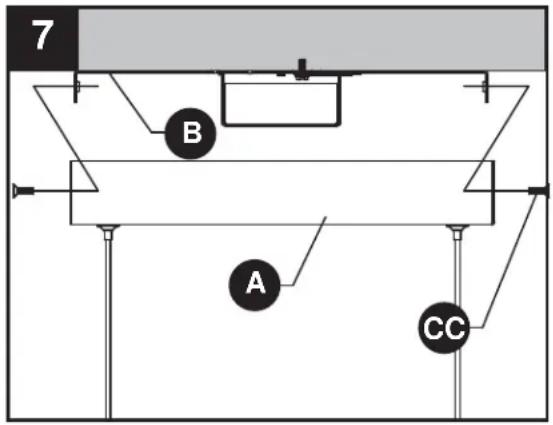

Placez le pavillon (A) sur les bras sortant du support de fixation (B) et fixez-le à l'aide des vis du pavillon (CC).

ENTRETIEN DÉPANNAGE Le luminaire ne s’allume pas.

1. Le luminaire est mal branché.

1. Vérifiez si le luminaire

• Vérifiez toujours que le courant est coupé avant de nettoyer le luminaire.

• Utilisez un linge doux et humide ainsi qu’un savon non abrasif. N’utilisez jamais de nettoyants pour vitres; vous risqueriez d’endommager le fini métallique du luminaire.

• Les abat-jour en verre peuvent être nettoyés dans un évier couvert de serviettes, à l’aide d’eau tiède et de savon doux. Ne nettoyez pas les abat-jour dans un lave-vaisselle.15 GARANTIE élan Lighting garantit que ses produits seront libres de tout vice de fabrication ou défaut matériel pendant trois (3) an à compter de la date d'achat par l'acheteur initial. Rails à DEL, lanternes à DEL. Les appliques à DEL, les suspensions à DEL et les lustres à DEL utilisés dans une résidence familiale unique sont garantis pendant trois (3) an en ce qui concerne le moteur lumière et tous les autres composants électriques. Pour remplacer un produit porteur d'un défaut couvert par la garantie, l'acheteur initial doit retourner tout produit ou pièce supposés défectueux au distributeur élan agréé où le produit a été acheté avec une PREUVE D'ACHAT, le nom de l'acheteur initial, l'adresse de retour et une description du défaut constaté sur le produit. Si élan juge, à sa seule discrétion, qu'un des produits garantis est défectueux, ledit produit, au seul choix de élan et à ses frais, sera remplacé, réparé ou remboursé moins une retenue correspondant à l'utilisation antérieure du produit par l'acheteur original. élan retournera le produit réparé ou remplacé en port prépayé. Cette garantie ne couvre pas la main d’œuvre ni les coûts et dépenses associés au retrait ou à l'installation d’un produit défectueux, réparé ou remplacé. Les parties aux présentes acceptent que le seul et unique recours de l'acheteur initial à l'encontre de élan se limite à la réparation, au remplacement ou au remboursement des produits défectueux tel qu'ici prévu. Cette garantie s'applique uniquement lorsque le produit est la propriété de l'acheteur initial ; elle n'est pas transférable aux héritiers, aux propriétaires subséquents ou de toute autre manière ; elle est nulle si l'acheteur original cesse d'être le propriétaire du produit. Cette garantie ne s'applique pas aux produits qui ont été soumis à un usage abusif, une manipulation inadéquate, un usage impropre, qui ont été connectés à un voltage de plus de 5 % supérieur au voltage nord américain, qui ont subi un usage inhabituel (y compris mais sans s'y limiter un usage dans un environnement où la température ambiante moyenne annuelle est inférieure à 27 °F [-2,8 °C] ou supérieure à 95 °F [35 °C]), la négligence (y compris mais sans s'y limiter un mauvais entretien), un accident, des catastrophes naturelles telles que des vents violents, une installation ou un entretien inappropriés, le non suivi des instructions écrites d'utilisation normale et d'entretien du produit, une modification (y compris mais sans s'y limiter l'utilisation de pièces ou d'accessoires non autorisés), ou encore un réglage ou une réparation. L'exposition significative du produit à des produits chimiques, des nettoyants agressifs, l'eau salée ou l'air salé annulera toutes garanties portant sur les finis extérieurs. Cette garantie ne s'applique qu'aux composants, y compris les transformateurs, qui ont été fournis par élan. La substitution par des produits ou composants provenant d'un autre fabricant rendra la garantie complètement nulle. CETTE GARANTIE VOUS PROCURE DES DROITS LÉGAUX SPÉCIFIQUES. VOUS POUVEZ ÉGALEMENT DÉTENIR D'AUTRES DROITS QUI VARIENT SELON LES ÉTATS. CERTAINS ÉTATS N'AUTORISENT AUCUNE LIMITATION DE DURÉE D'UNE GARANTIE IMPLICITE, NI L'EXCLUSION OU LA LIMITATION DES DOMMAGES ACCESSOIRES OU CONSÉCUTIFS, IL EST DONC POSSIBLE QUE LES LIMITATIONS ET EXCLUSIONS ÉNONCÉES CI-DESSUS NE S'APPLIQUENT PAS À VOUS. LA GARANTIE SUSMENTIONNÉE PRÉVAUT SUR TOUTE AUTRE GARANTIE, QU'ELLE SOIT EXPRESSE OU IMPLICITE, Y COMPRIS TOUTE GARANTIE DE QUALITÉ MARCHANDE, D'ADÉQUATION À UN USAGE PARTICULIER OU DE NON-CONTREFAÇON. L'ACHETEUR INITIAL NE PEUT EN AUCUN CAS PRÉTENDRE À INDEMNISATION POUR, ET KICHLER LIGHTING NE PEUT ÊTRE TENU RESPONSABLE DES DOMMAGES INDIRECTS, PARTICULIERS, ACCESSOIRES OU CONSÉCUTIFS DE TOUTE NATURE, Y COMPRIS MAIS SANS S'Y LIMITER LA PERTE DE PROFIT, LES DÉPENSES PROMOTIONNELLES ET/OU LES CHARGES DE FABRICATION, LES FRAIS GÉNÉRAUX, L'ATTEINTE À LA RÉPUTATION ET/OU LA PERTE DE CLIENTÈLE.Imprimé en Chine

Rev. 12-23-15 Support de fixation XBAR83733 Capuchon de connexion WC001 Vis à métaux courte SCR832X050 Vis du pavillon CS83732 Ancrage AB001 Vis de l'ancrage AS001

Pour obtenir des pièces de rechange, appelez notre service à la clientèle au 1 855 226-7169, entre 8 h et 16 h (HNE), du lundi au vendredi. B EEDD
