Marque Festo
Modèle SOEG-RTH-M18-PS-S-2L
Type de produit Détecteur de mouvements / Capteur à réflexion
Catégorie Détecteur de mouvements
Plage de détection maximale 120 mm (mesuré avec plaque de mesure normalisée blanche)
Plage de détection minimale 10 mm
Tension de service 10...36 VDC
Ondulation résiduelle admissible ± 20% de Ub
Courant à vide < 25 mA (incluant LED)
Courant de commutation admissible 200 mA
Chute de tension < 2 V
Temps de réponse 1 ms
Temps de chute 1 ms
Protection contre les courts-circuits Oui
Protection contre l'inversion de polarité (détrompage) Oui
Capacité commutable maximale 1 μF
Température ambiante -25 °C à +55 °C
Température de stockage -25 °C à +70 °C
Indice de protection IP 67
Couple de serrage maximal 20 Nm
Matériau du boîtier Laiton chromé
Matériau de la fenêtre optique Verre
Alimentation recommandée Bloc d'alimentation isolé selon IEC 742/EN 60742/VDE 0551 (TBT, 4 kV min.)
Nettoyage Eau (max. 60°C) ou isopropanol
Indicateurs LED Vert : réception correcte ; Jaune : état de commutation

FOIRE AUX QUESTIONS - SOEG-RTH-M18-PS-S-2L Festo

Comment installer le détecteur SOEG-RTH-M18-PS-S-2L ?
Fixez le capteur à l'aide de l'écrou M18. Serrez au couple de serrage maximal de 20 Nm. Alignez le capteur avec l'objet à détecter. Utilisez une alimentation isolée conforme à la norme IEC 742.
Comment régler la distance de détection ?
Utilisez le potentiomètre situé sur le capteur pour réduire la distance de détection maximale. Cela est utile si le capteur réagit à des objets situés derrière l'objet cible.
Que signifient les LED verte et jaune ?
La LED verte indique une réception correcte du signal (témoin de réception). La LED jaune indique l'état de commutation (réflexion de lumière détectée).
Comment nettoyer le capteur ?
Utilisez de l'eau (max. 60°C) ou de l'isopropanol. N'utilisez pas de solvants agressifs qui pourraient endommager la fenêtre optique en verre.
Quelle tension d'alimentation utiliser ?
Le capteur fonctionne avec une tension de service de 10 à 36 VDC. Utilisez une alimentation isolée selon IEC 742/EN 60742/VDE 0551 avec une tension d'isolement minimale de 4 kV.
Quelle est la plage de température de fonctionnement ?
Le capteur peut fonctionner dans une plage de température ambiante de -25°C à +55°C. La température de stockage va de -25°C à +70°C.
Que faire si le capteur détecte des objets non désirés ?
Réduisez la distance de détection à l'aide du potentiomètre. Assurez-vous que l'alignement est correct et qu'aucun objet réfléchissant ne se trouve derrière la cible.
Le capteur est-il protégé contre les courts-circuits ?
Oui, le capteur dispose d'une protection contre les courts-circuits intégrée. Il est également protégé contre l'inversion de polarité (détrompage).
Quel est le temps de réponse du capteur ?
Le temps de réponse et le temps de chute sont tous deux de 1 ms, ce qui permet une détection rapide des mouvements.
Le capteur est-il adapté à une utilisation en extérieur ?
Oui, grâce à son indice de protection IP 67, le capteur est protégé contre la poussière et l'immersion temporaire dans l'eau. Cependant, évitez les températures extrêmes en dehors de la plage spécifiée.

Questions des utilisateurs sur SOEG-RTH-M18-PS-S-2L Festo

0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

L'email reste privé : il sert seulement à vous prévenir si quelqu'un répond à votre question.

Aucune question pour l'instant. Soyez le premier à en poser une.

Téléchargez la notice de votre Détecteur de mouvements au format PDF gratuitement ! Retrouvez votre notice SOEG-RTH-M18-PS-S-2L - Festo et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SOEG-RTH-M18-PS-S-2L de la marque Festo.

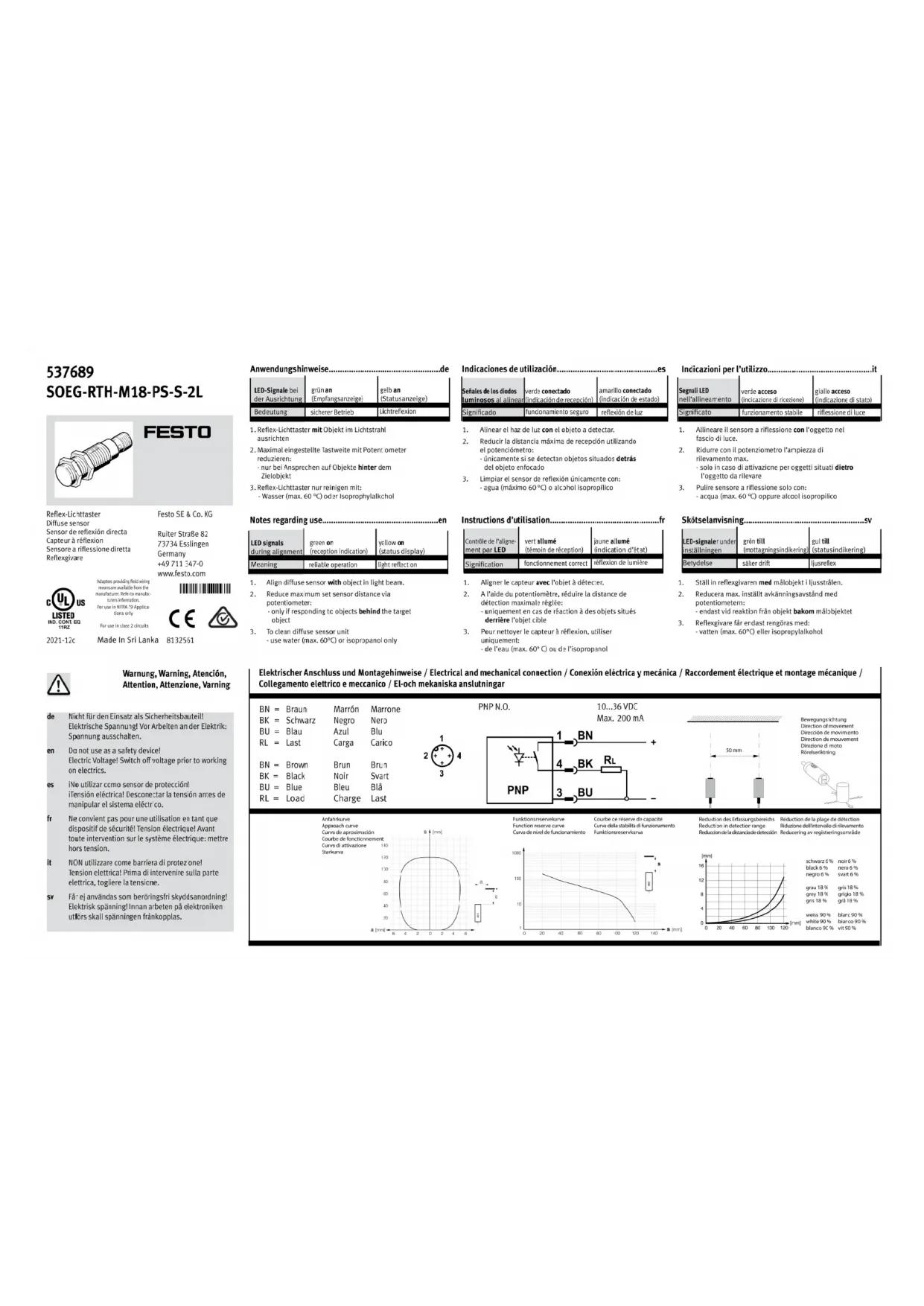

MODE D'EMPLOI SOEG-RTH-M18-PS-S-2L Festo
